Verificación y armado de vigas de Hº Aº
DIMENSIONADO Verificación y armado de vigas de Hº Aº Flexión
2

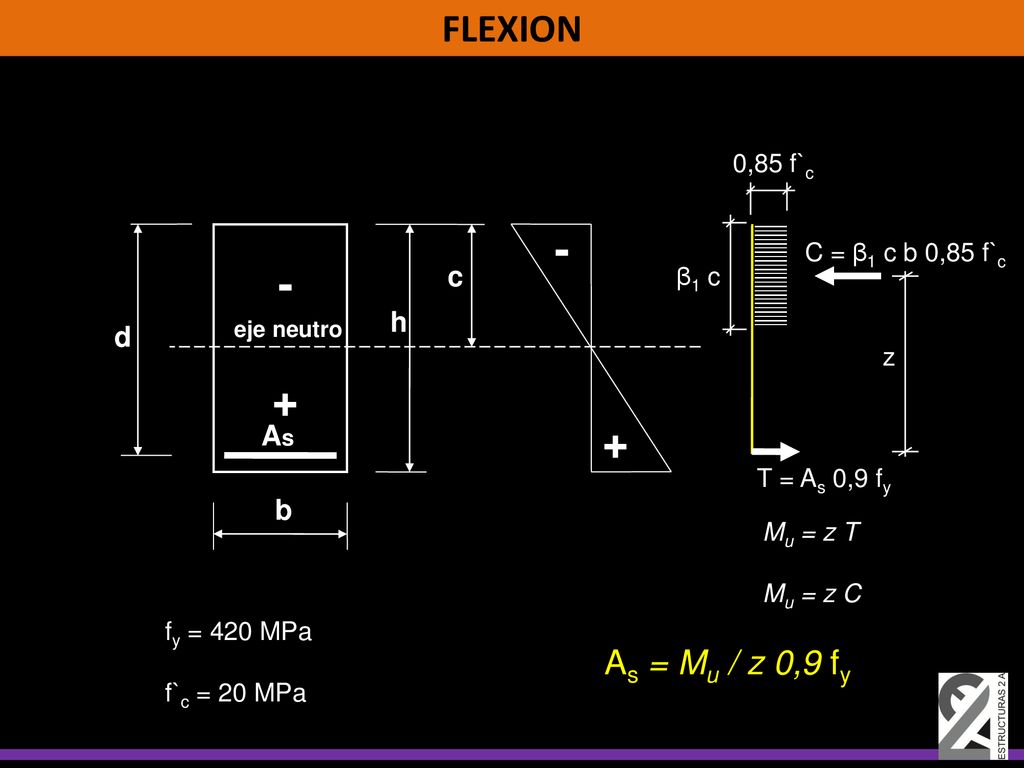

- + FLEXION As = Mu / z 0,9 fy c h eje neutro d As b 0,85 f`c
C = β1 c b 0,85 f`c z T = As 0,9 fy c Mu = z T Mu = z C fy = 420 MPa f`c = 20 MPa As = Mu / z 0,9 fy
3

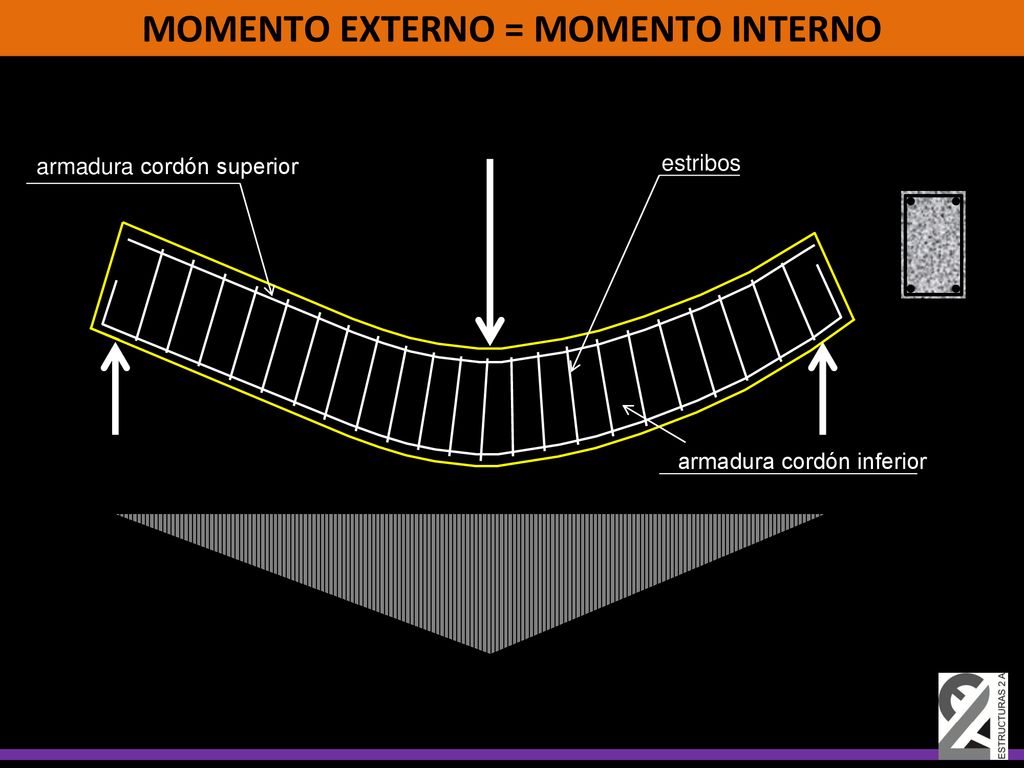

MOMENTO EXTERNO = MOMENTO INTERNO
armadura cordón superior armadura cordón inferior estribos
4

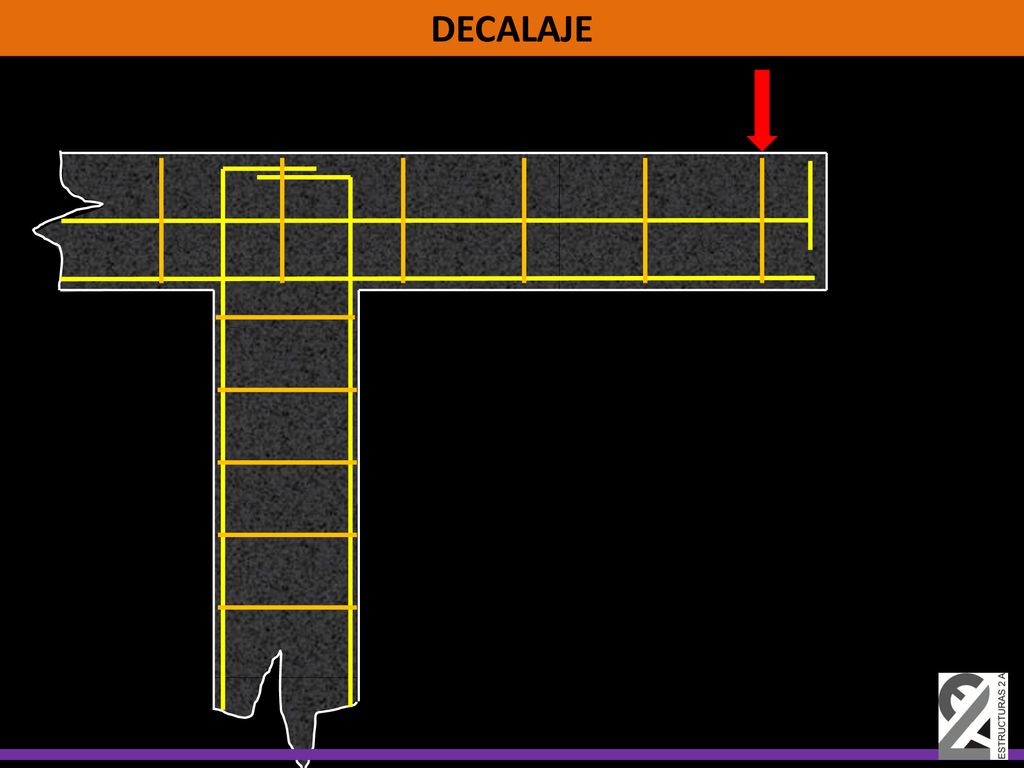

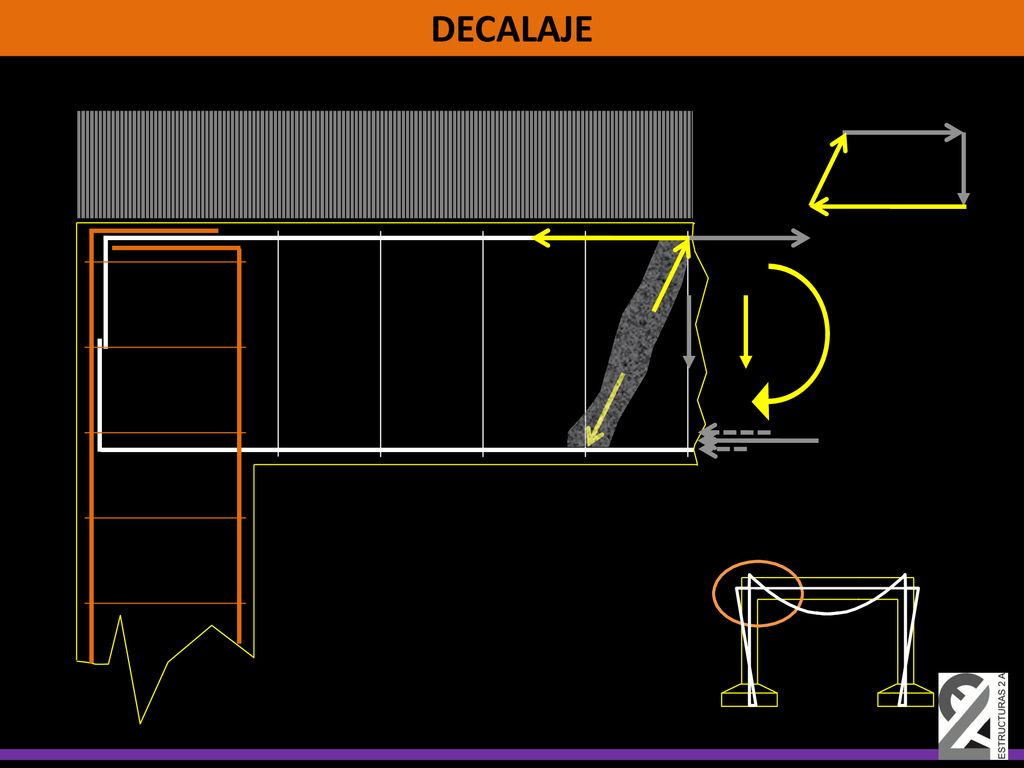

DECALAJE
5

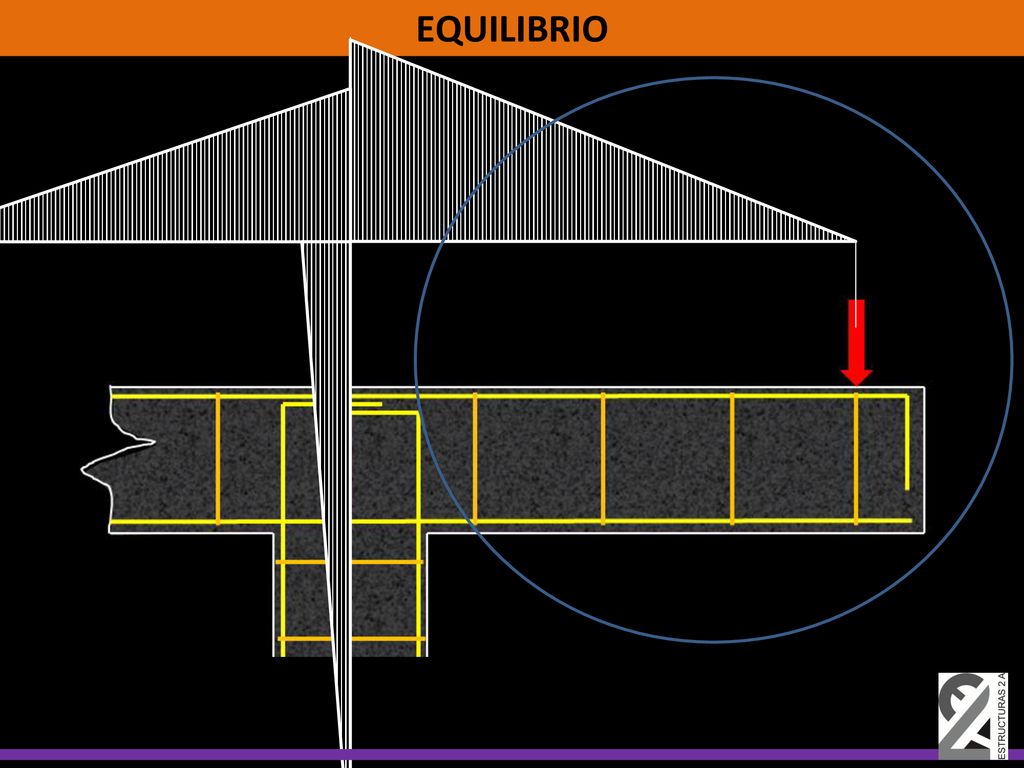

EQUILIBRIO
6

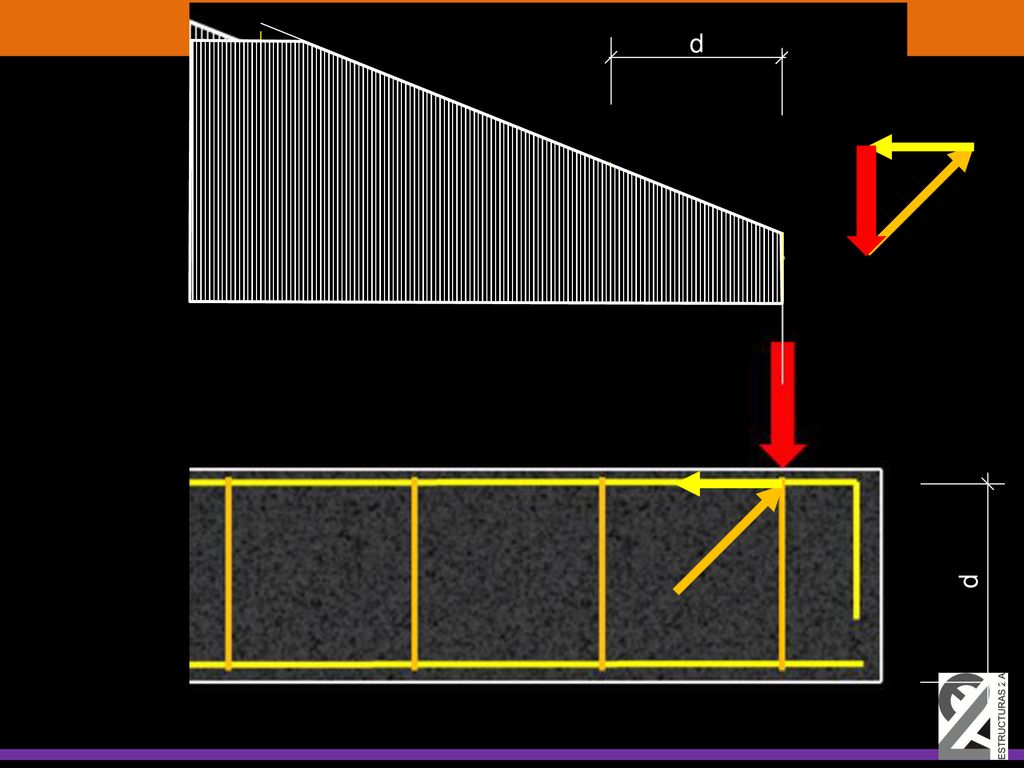

LA IDEA d
7

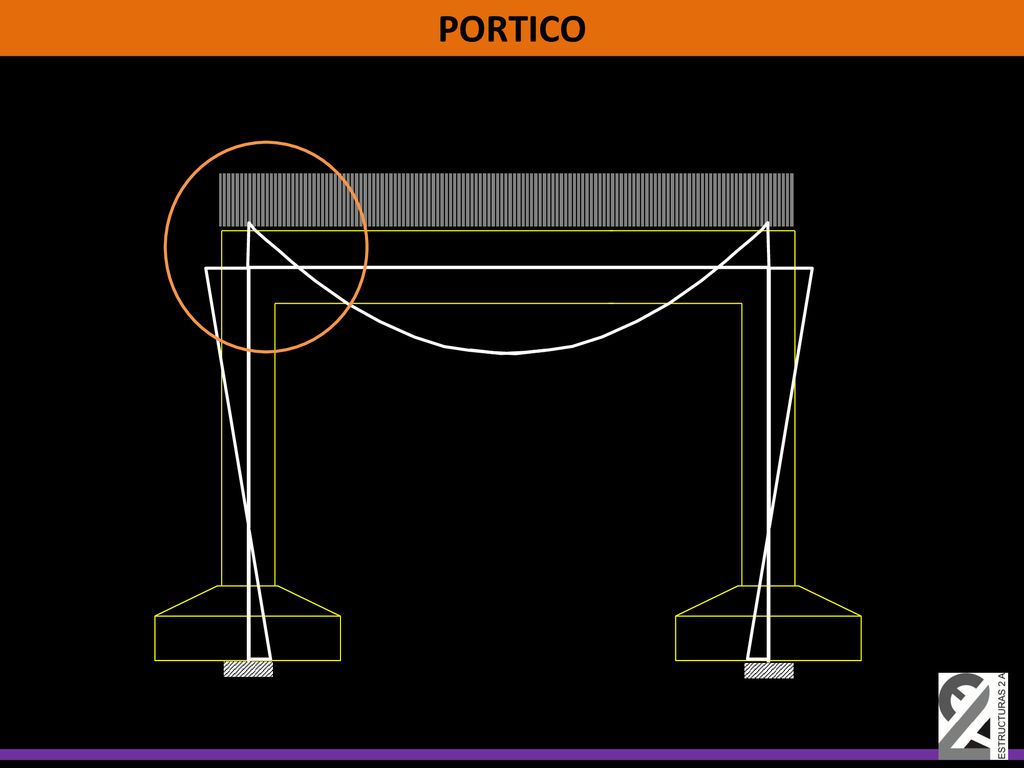

PORTICO
8

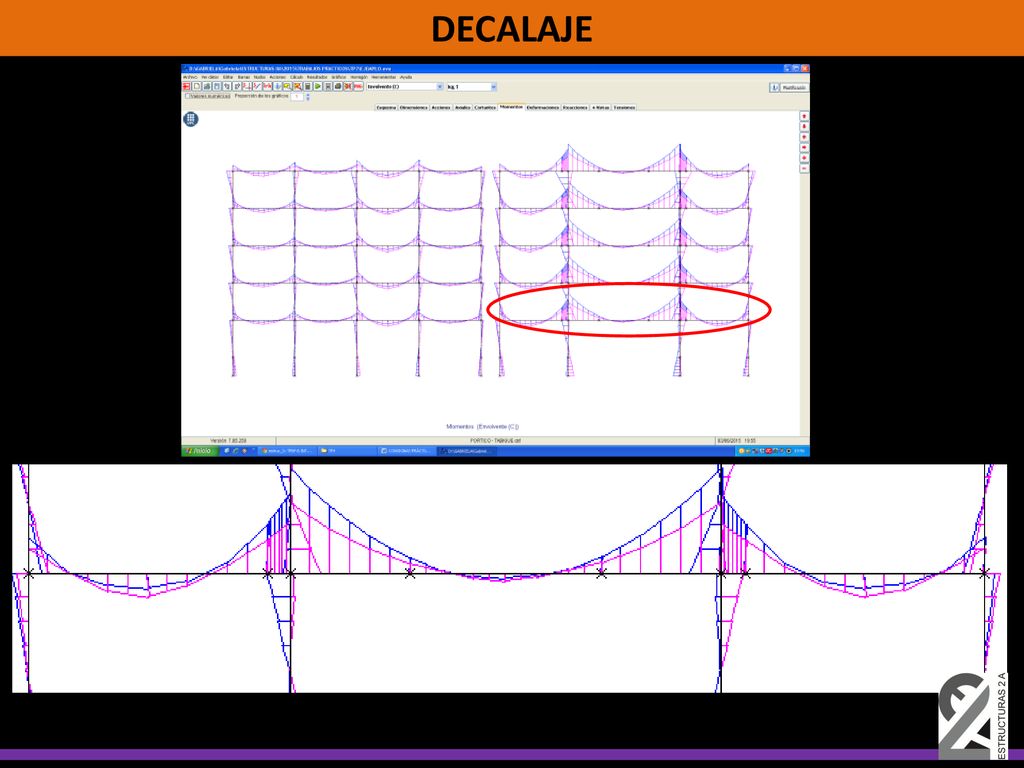

DECALAJE
9

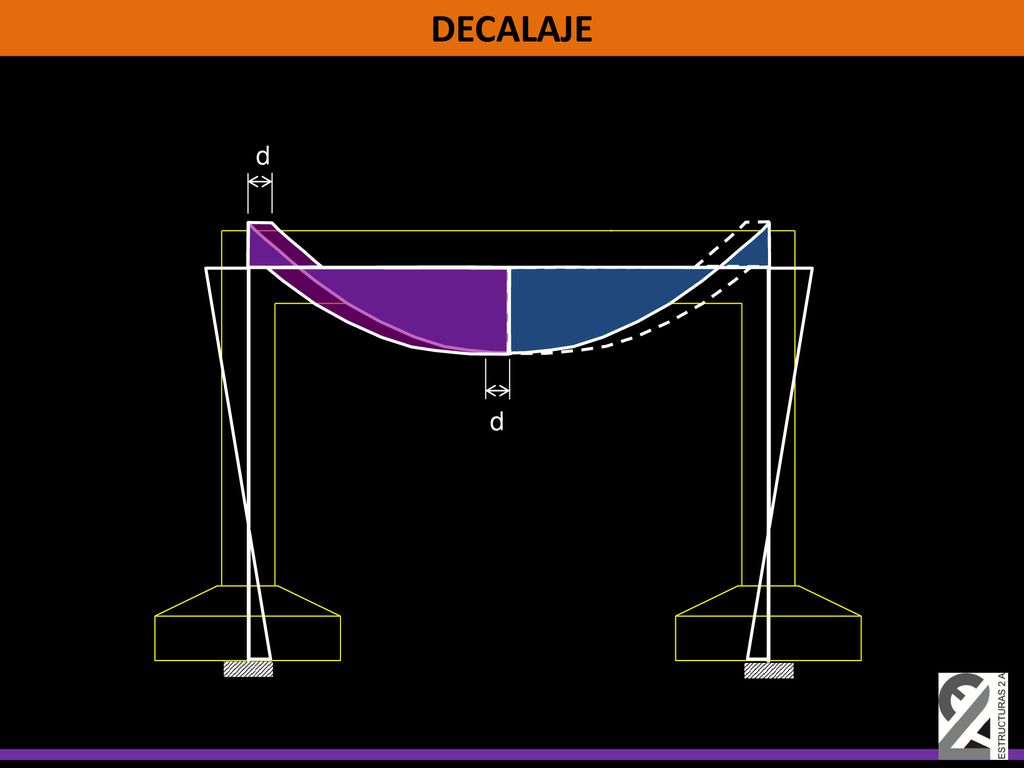

DECALAJE d
10
DECALAJE
11

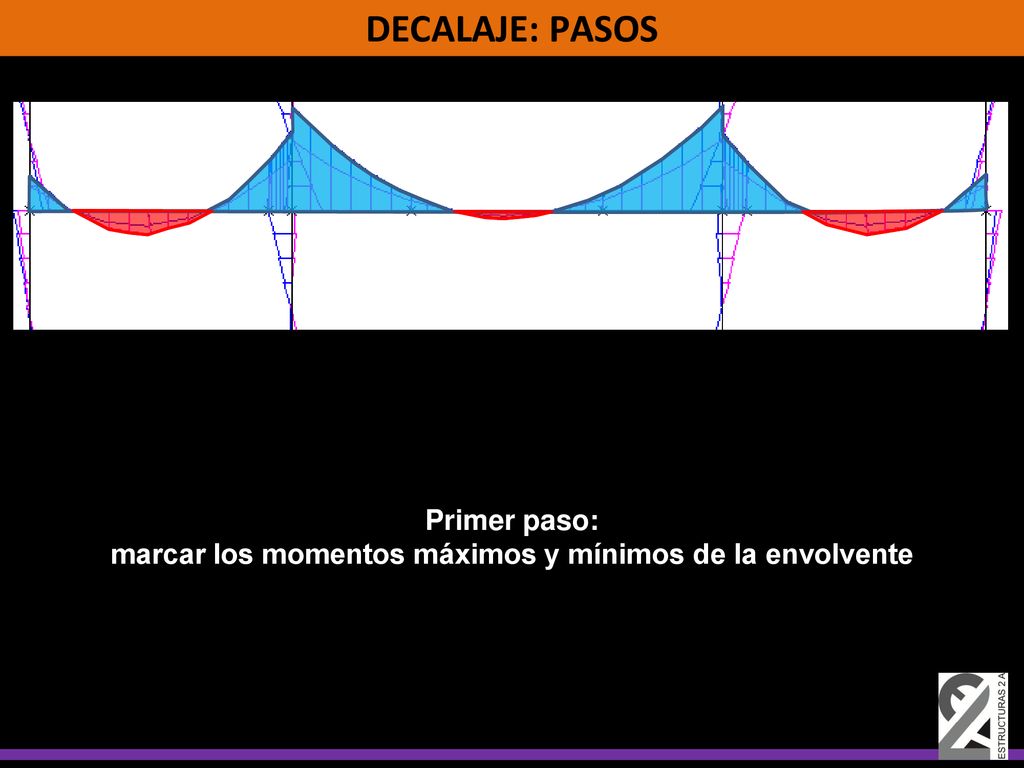

marcar los momentos máximos y mínimos de la envolvente
DECALAJE: PASOS Primer paso: marcar los momentos máximos y mínimos de la envolvente
12

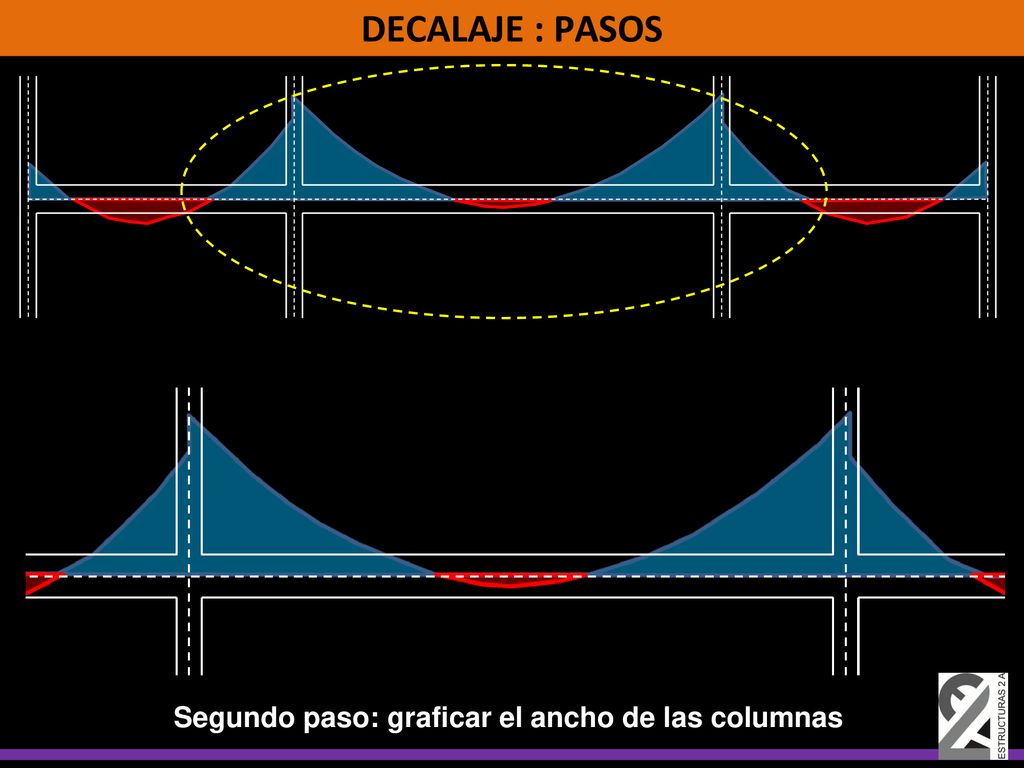

Segundo paso: graficar el ancho de las columnas
DECALAJE : PASOS Segundo paso: graficar el ancho de las columnas
13

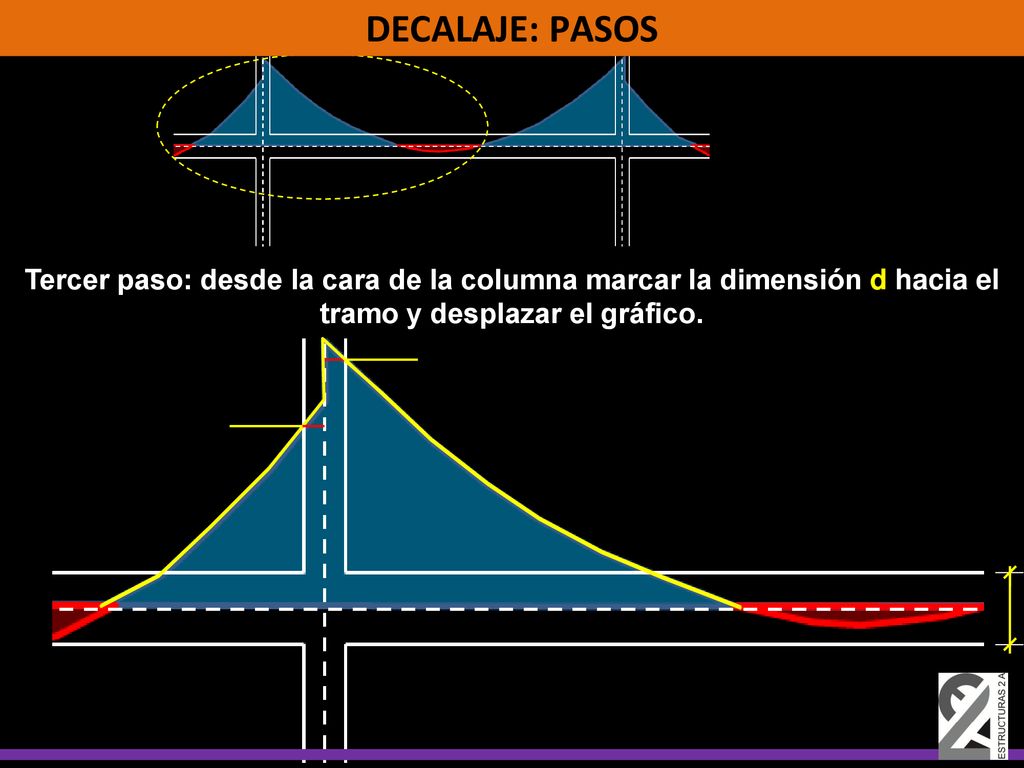

DECALAJE: PASOS Tercer paso: desde la cara de la columna marcar la dimensión d hacia el tramo y desplazar el gráfico.
14

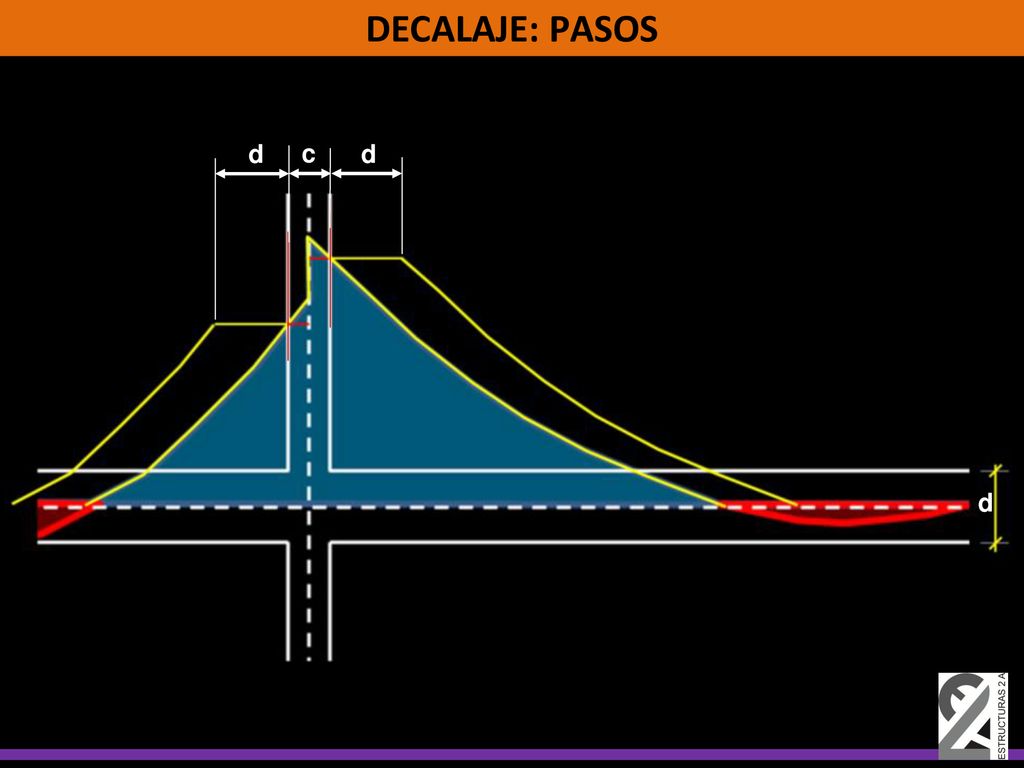

DECALAJE: PASOS d c d d
15

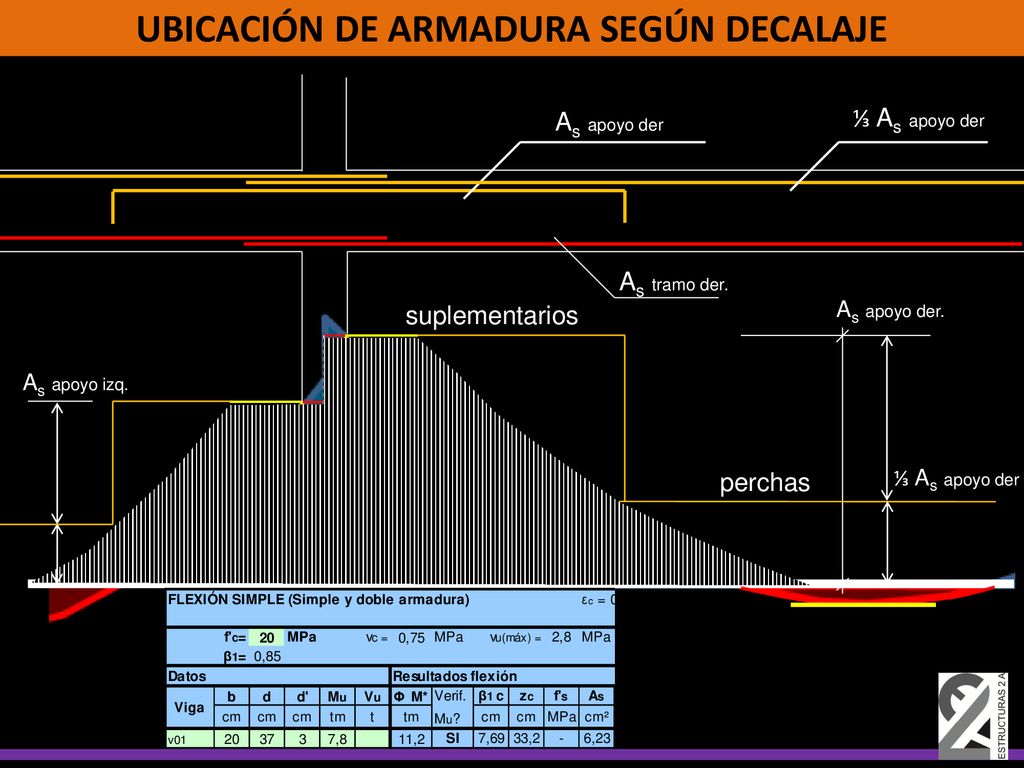

UBICACIÓN DE ARMADURA SEGÚN DECALAJE
⅓ As apoyo der As apoyo der As tramo der. suplementarios As apoyo der. perchas ⅓ As apoyo der As apoyo izq.
16
DECALAJE: TUTORIALES 1- MOMENTOS DE DISEÑO 2- DECALAJE
17

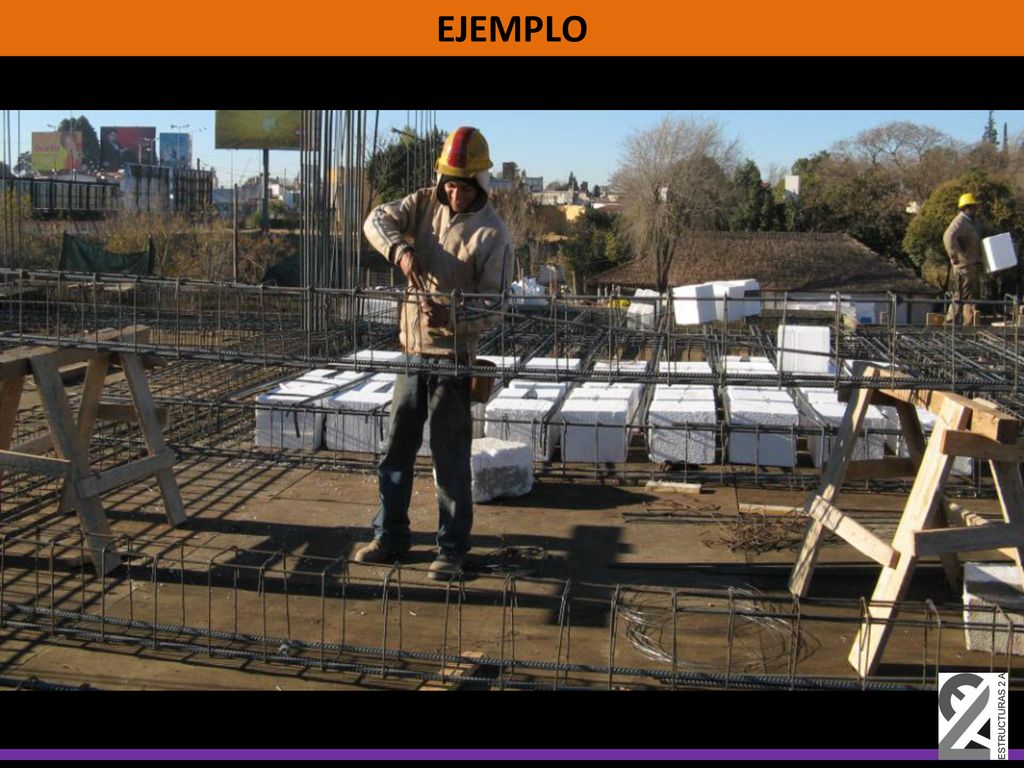

EJEMPLO
18

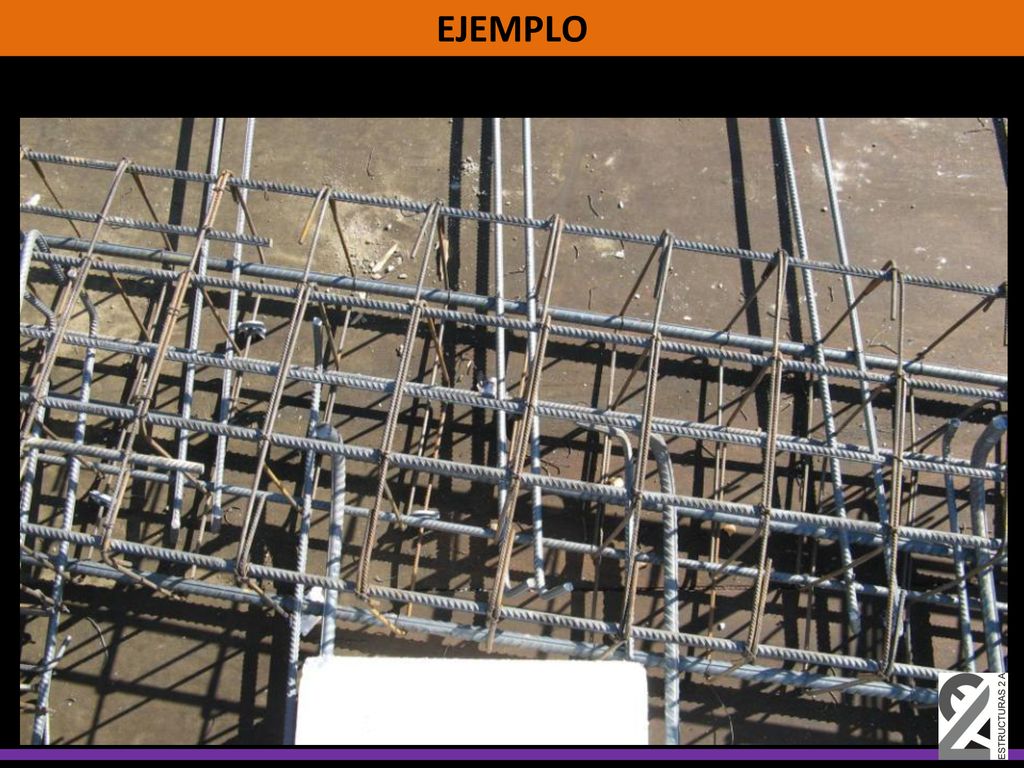

EJEMPLO
19

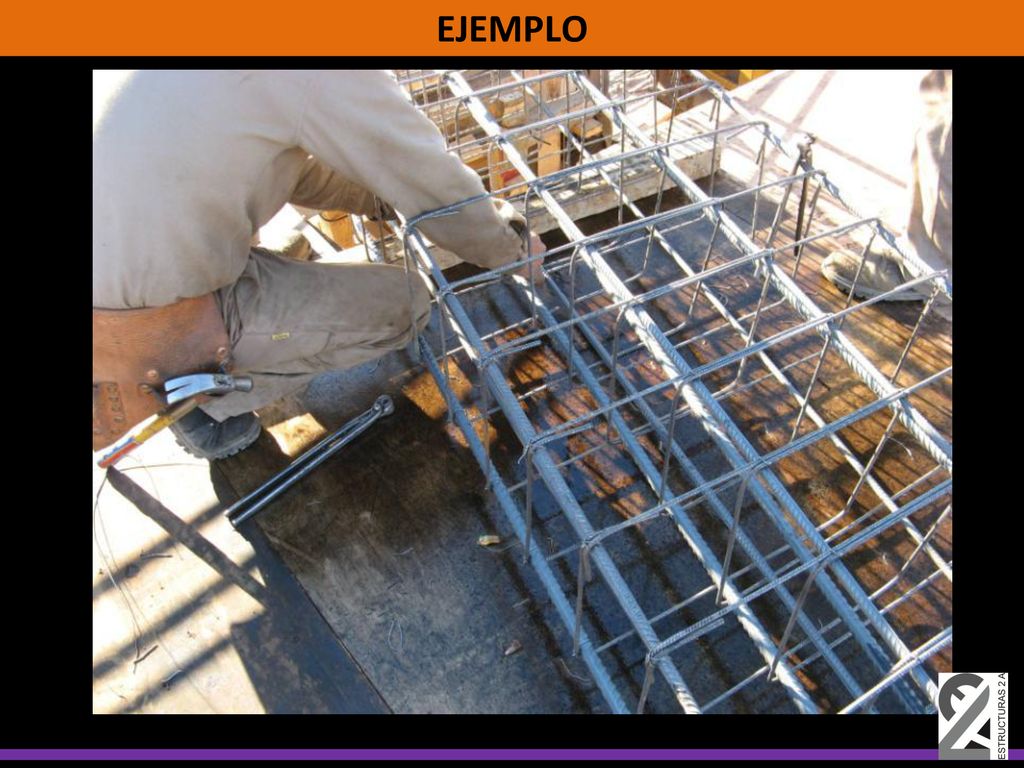

EJEMPLO
20

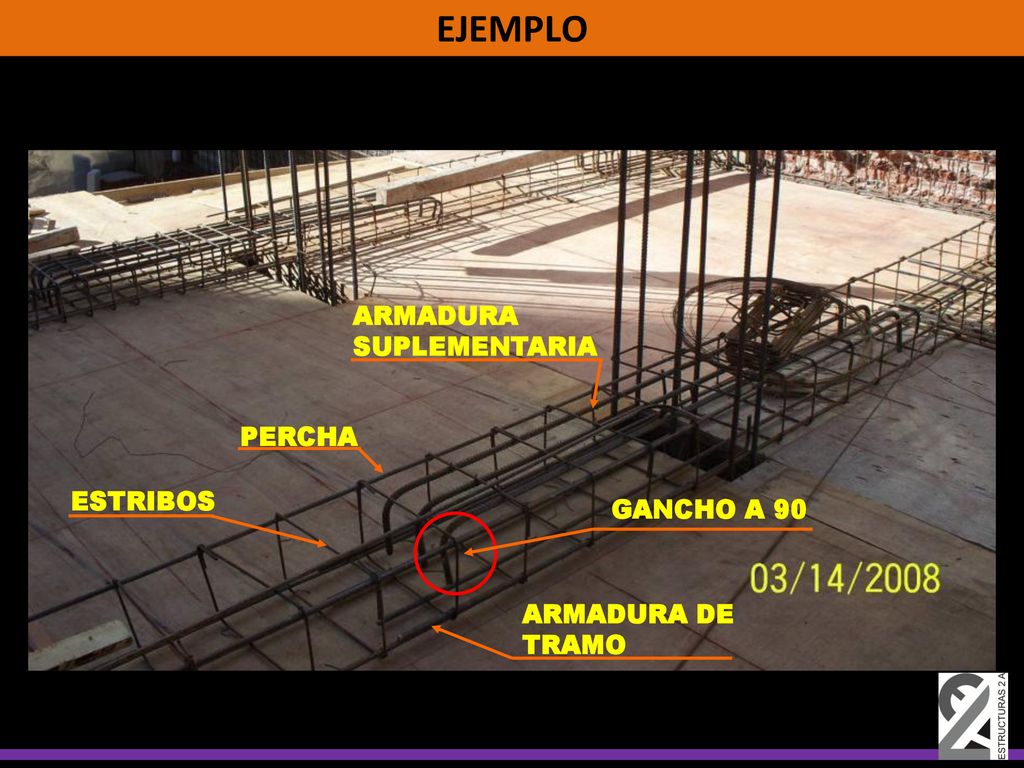

EJEMPLO ARMADURA SUPLEMENTARIA PERCHA ESTRIBOS GANCHO A 90
ARMADURA DE TRAMO
