TEMA:. MUROS DE CORTE. MATERIA:. CONCRETO ARMADO II DOCENTE:. ING

Presentaciones similares


Presentación del tema: "TEMA:. MUROS DE CORTE. MATERIA:. CONCRETO ARMADO II DOCENTE:. ING"— Transcripción de la presentación:

1 TEMA:. MUROS DE CORTE. MATERIA:. CONCRETO ARMADO II DOCENTE:. ING

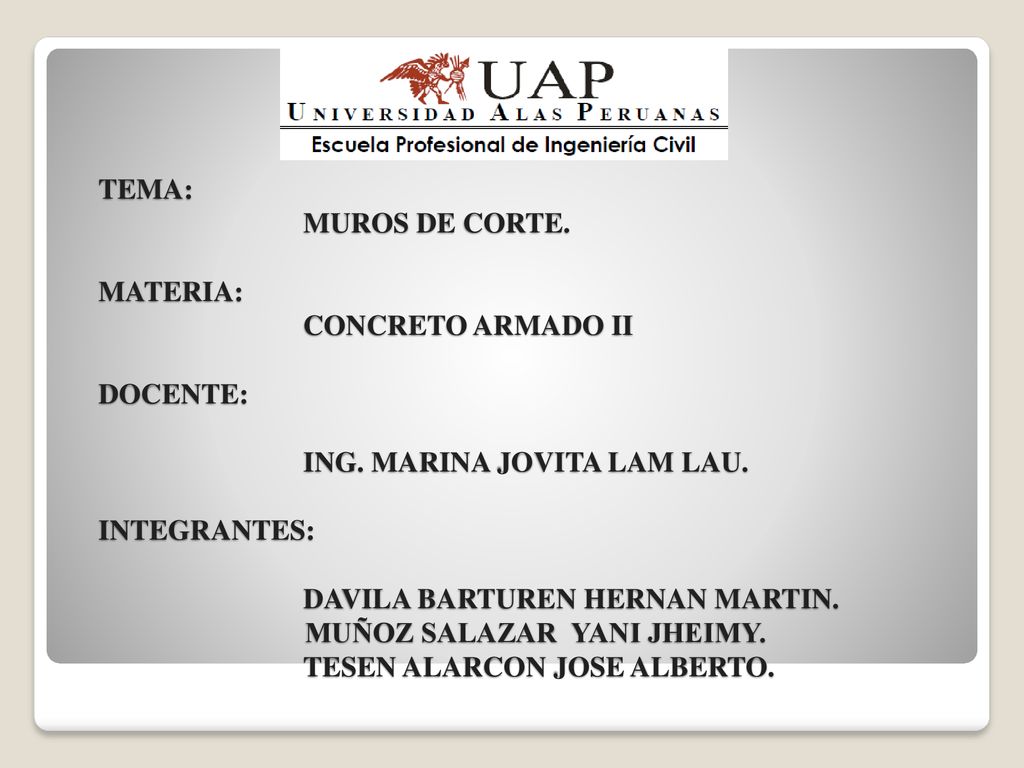

TEMA: MUROS DE CORTE. MATERIA: CONCRETO ARMADO II DOCENTE: ING. MARINA JOVITA LAM LAU. INTEGRANTES: DAVILA BARTUREN HERNAN MARTIN MUÑOZ SALAZAR YANI JHEIMY. TESEN ALARCON JOSE ALBERTO.

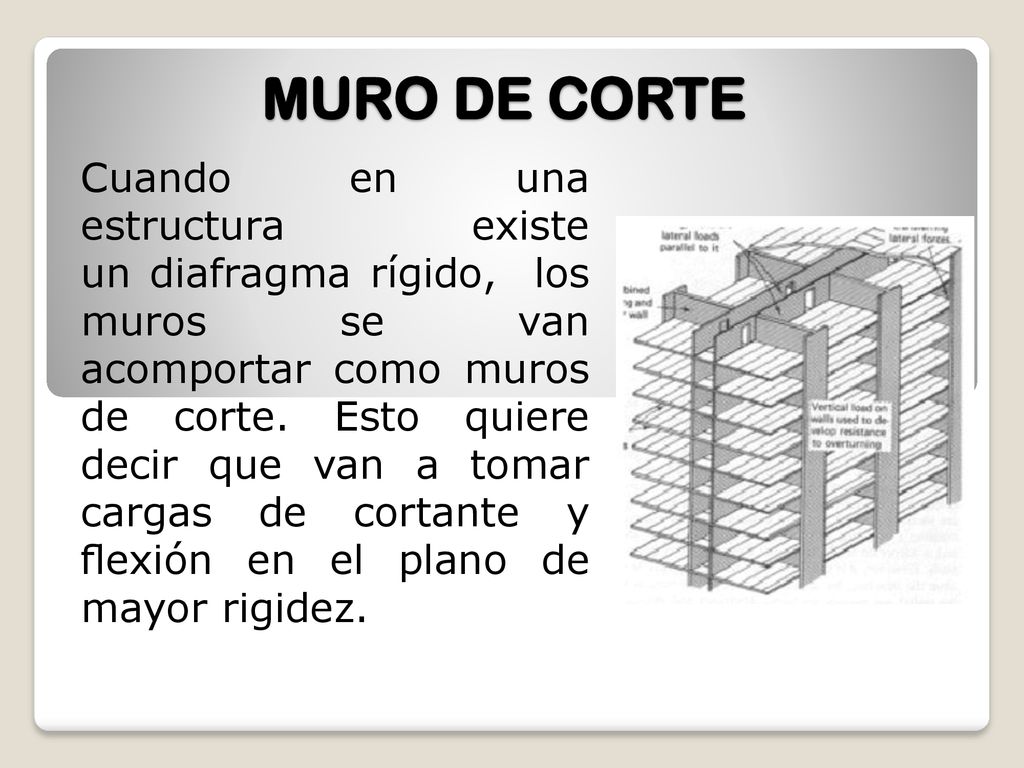

2 MURO DE CORTE Cuando
 en
 una
 estructura
 existe
 un
diafragma
 rígido,
 los
 muros
 se
 van
 a
comportar
 como
 muros
 de
 corte.
 Esto
quiere
 decir
 que
 van
 a
 tomar
 cargas
 de
cortante
 y
 flexión
 en
 el
 plano
 de
 mayor
 rigidez.

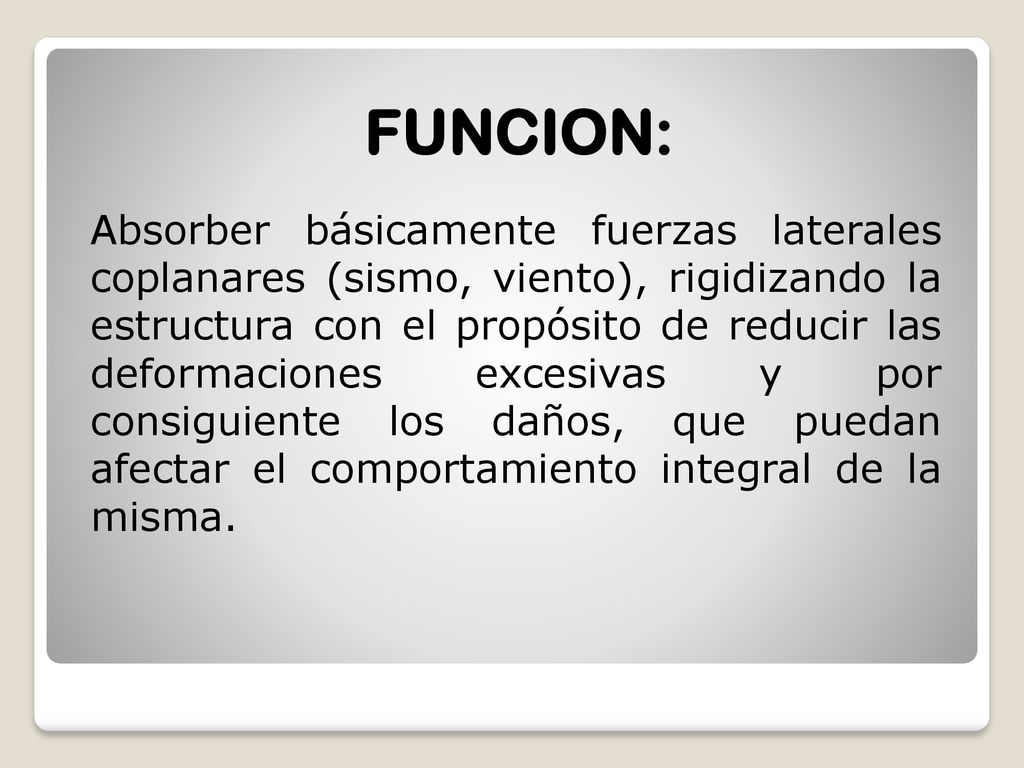

3 FUNCION: Absorber básicamente fuerzas laterales coplanares (sismo, viento), rigidizando la estructura con el propósito de reducir las deformaciones excesivas y por consiguiente los daños, que puedan afectar el comportamiento integral de la misma.

4 VENTAJAS: -Reducir las deflexiones relativas entre los pisos (distorsiones). -Mantener suficiente rigidez para proteger a los elementos no estructurales. -Comportamiento dúctil (cuando están bien diseñados y detallados, provistos de una adecuada ductilidad), actuando como elementos disipadores de energía.

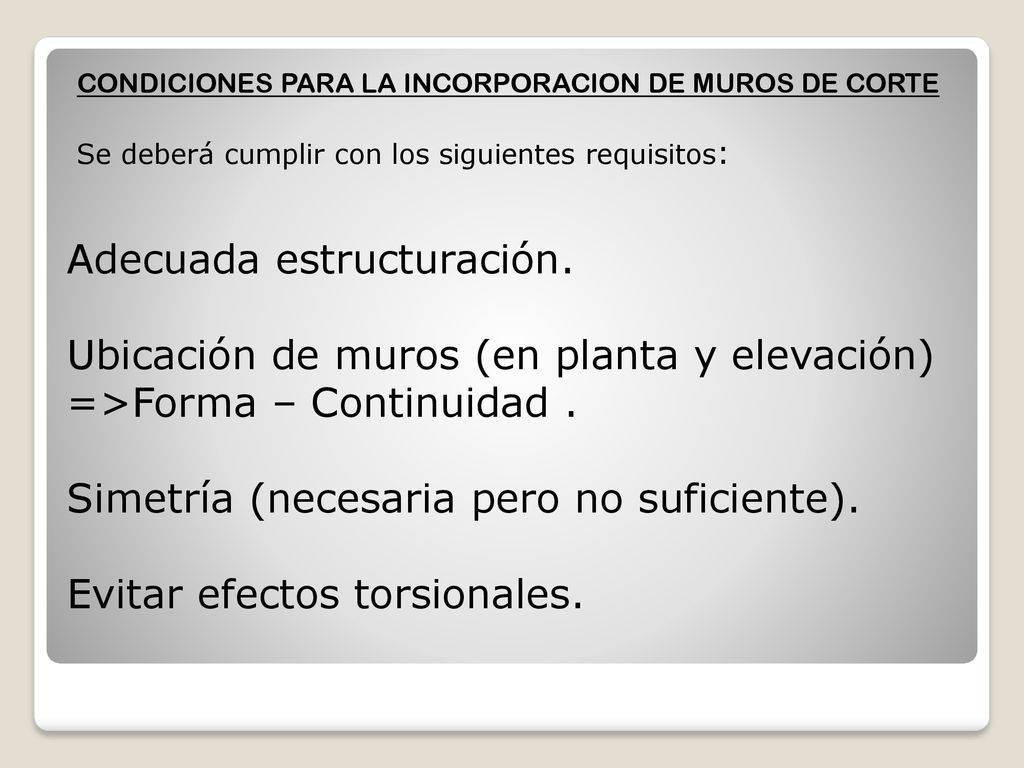

5 CONDICIONES PARA LA INCORPORACION DE MUROS DE CORTE Se deberá cumplir con los siguientes requisitos:
Adecuada estructuración. Ubicación de muros (en planta y elevación) =>Forma – Continuidad . Simetría (necesaria pero no suficiente). Evitar efectos torsionales.

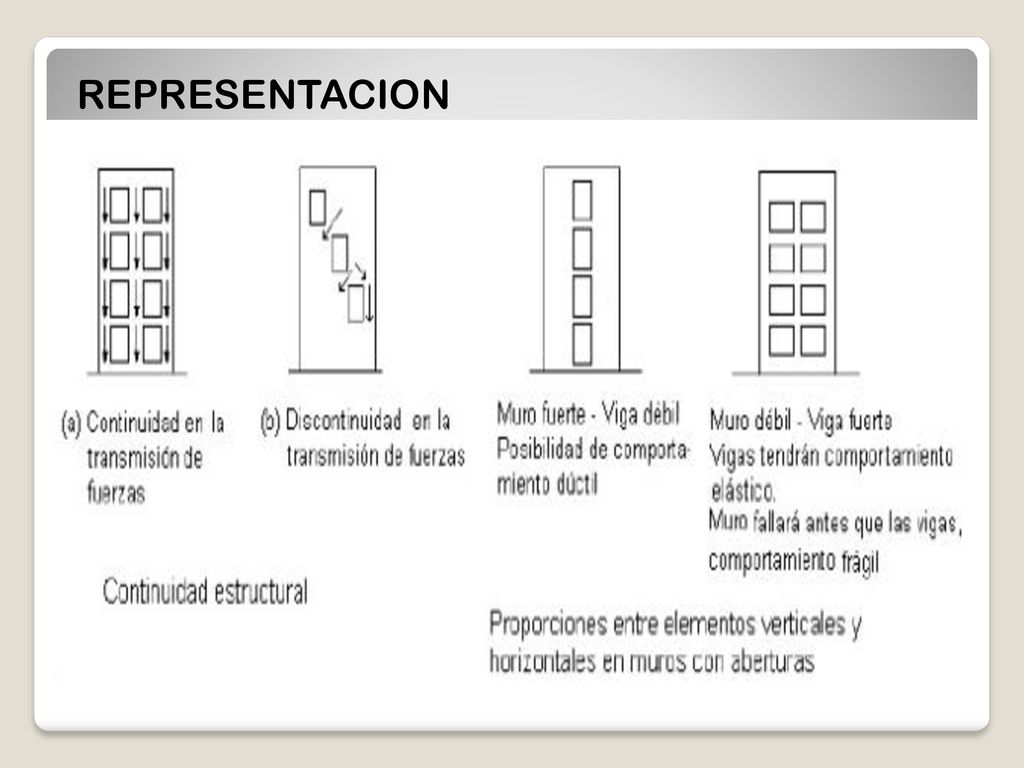

6 REPRESENTACION

7 RESISTENCIA: => Comportamiento Similar Dimensiones similares

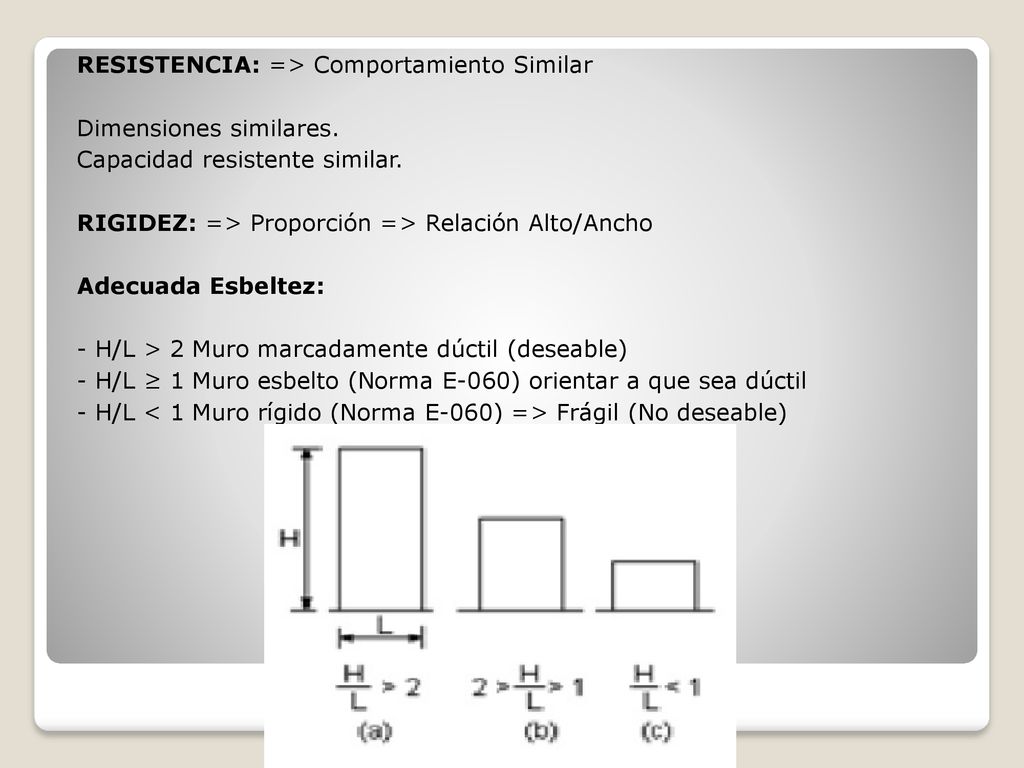

RESISTENCIA: => Comportamiento Similar Dimensiones similares. Capacidad resistente similar. RIGIDEZ: => Proporción => Relación Alto/Ancho Adecuada Esbeltez: - H/L > 2 Muro marcadamente dúctil (deseable) - H/L ≥ 1 Muro esbelto (Norma E-060) orientar a que sea dúctil - H/L < 1 Muro rígido (Norma E-060) => Frágil (No deseable)

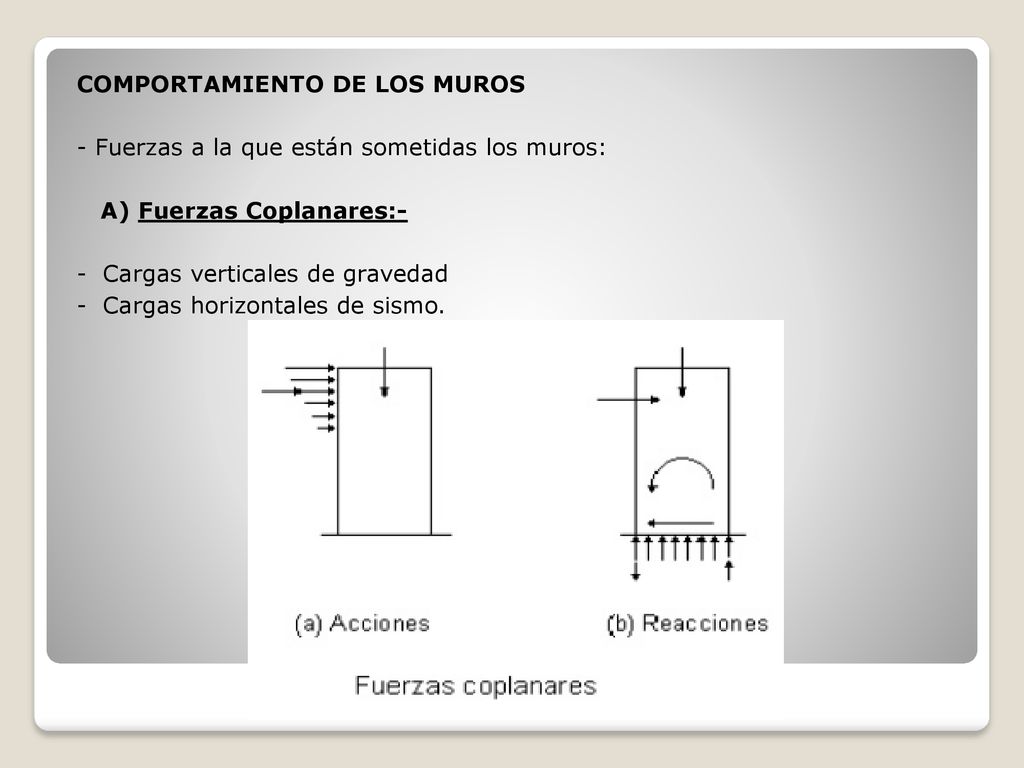

8 COMPORTAMIENTO DE LOS MUROS - Fuerzas a la que están sometidas los muros: A) Fuerzas Coplanares:- - Cargas verticales de gravedad - Cargas horizontales de sismo.

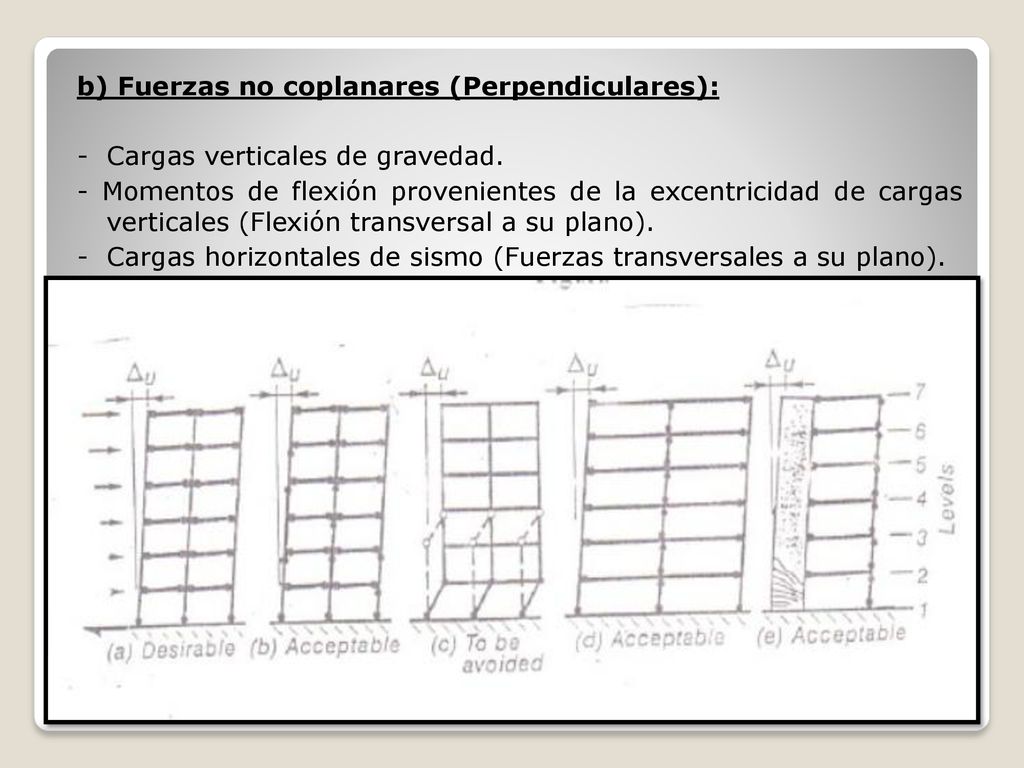

9 b) Fuerzas no coplanares (Perpendiculares): - Cargas verticales de gravedad. - Momentos de flexión provenientes de la excentricidad de cargas verticales (Flexión transversal a su plano). - Cargas horizontales de sismo (Fuerzas transversales a su plano).

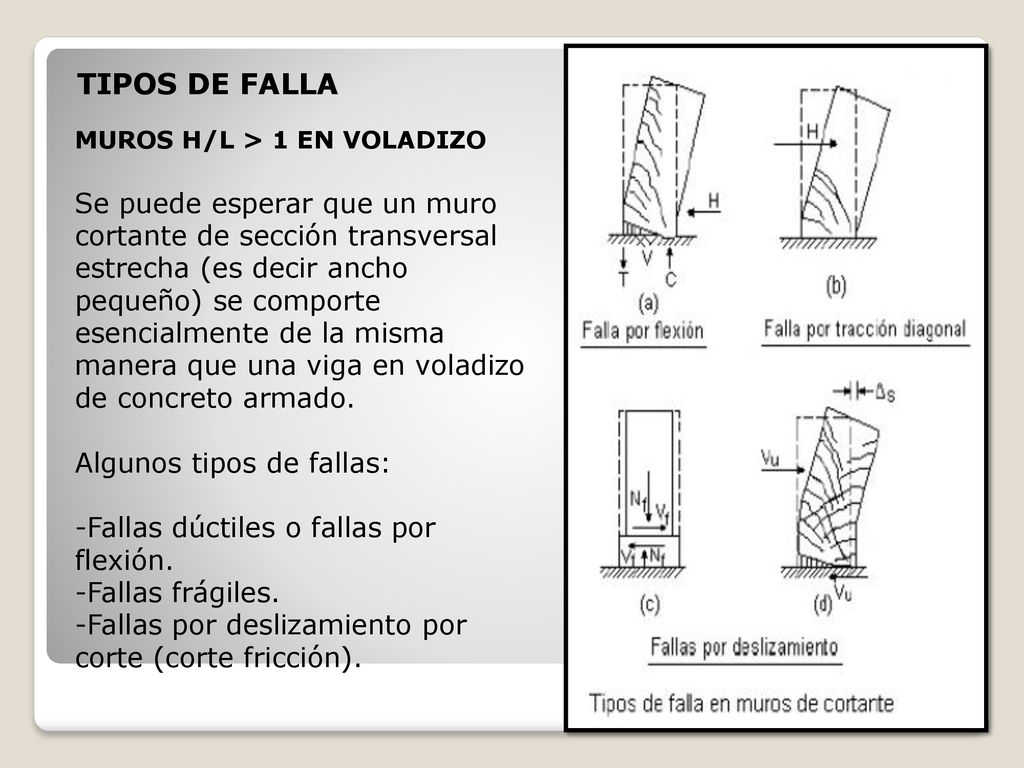

10 TIPOS DE FALLA MUROS H/L > 1 EN VOLADIZO   Se puede esperar que un muro cortante de sección transversal estrecha (es decir ancho pequeño) se comporte esencialmente de la misma manera que una viga en voladizo de concreto armado.   Algunos tipos de fallas:   -Fallas dúctiles o fallas por flexión. -Fallas frágiles. -Fallas por deslizamiento por corte (corte fricción).

11 MUROS H/L < 1 (RIGIDOS o BAJOS)   La altura de los muros en muchos edificios bajos es menor que su longitud, en estos casos es claro que no se puede evaluar la resistencia a flexión y cortante y el refuerzo apropiado con las técnicas convencionales aplicables a muros altos. Su comportamiento se asemeja más al de vigas de gran peralte.   MUROS ACOPLADOS Muchos muros de corte contienen una o más hileras verticales de aberturas, otros están interconectados mediante vigas cortas, a menudo muy peraltadas, se acostumbra referirse a estos muros como “muros acoplados”.

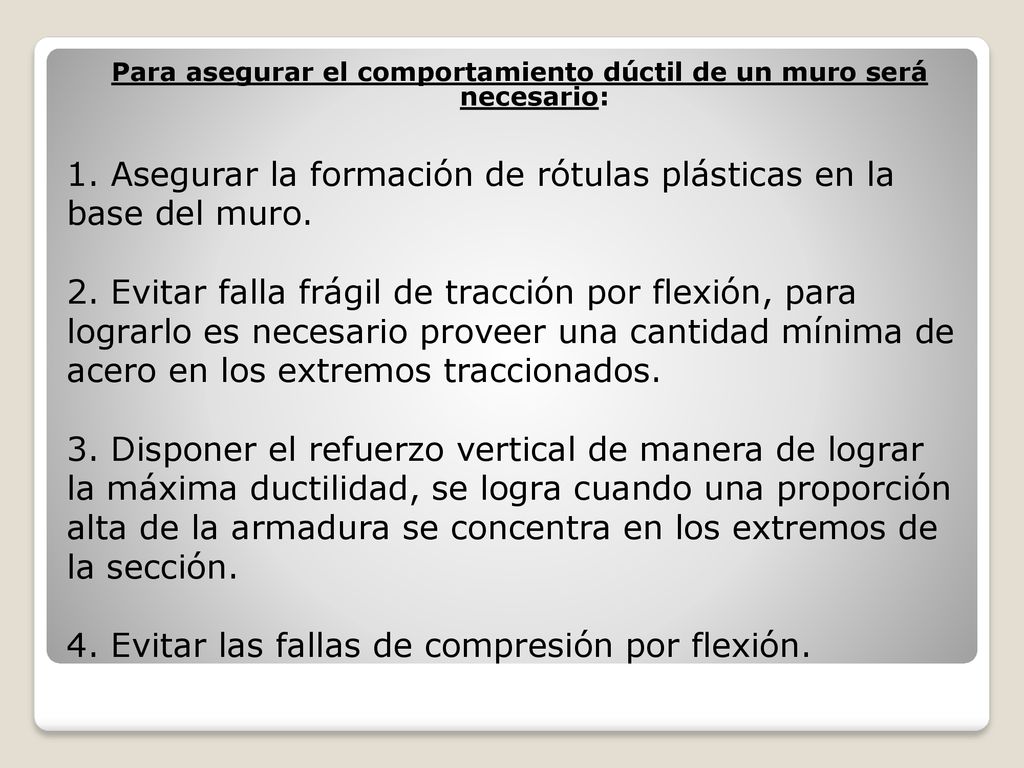

12 Para asegurar el comportamiento dúctil de un muro será necesario:

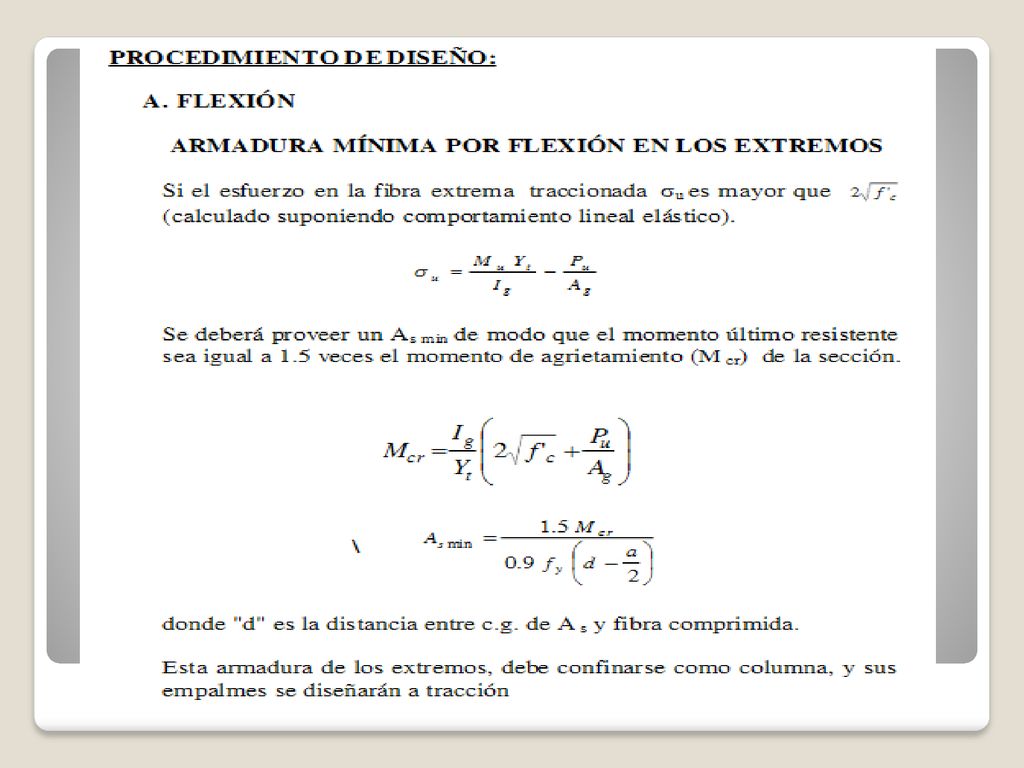

1. Asegurar la formación de rótulas plásticas en la base del muro Evitar falla frágil de tracción por flexión, para lograrlo es necesario proveer una cantidad mínima de acero en los extremos traccionados Disponer el refuerzo vertical de manera de lograr la máxima ductilidad, se logra cuando una proporción alta de la armadura se concentra en los extremos de la sección. 4. Evitar las fallas de compresión por flexión.
