Fosfato de zinc.

Presentación del tema: "Fosfato de zinc."— Transcripción de la presentación:

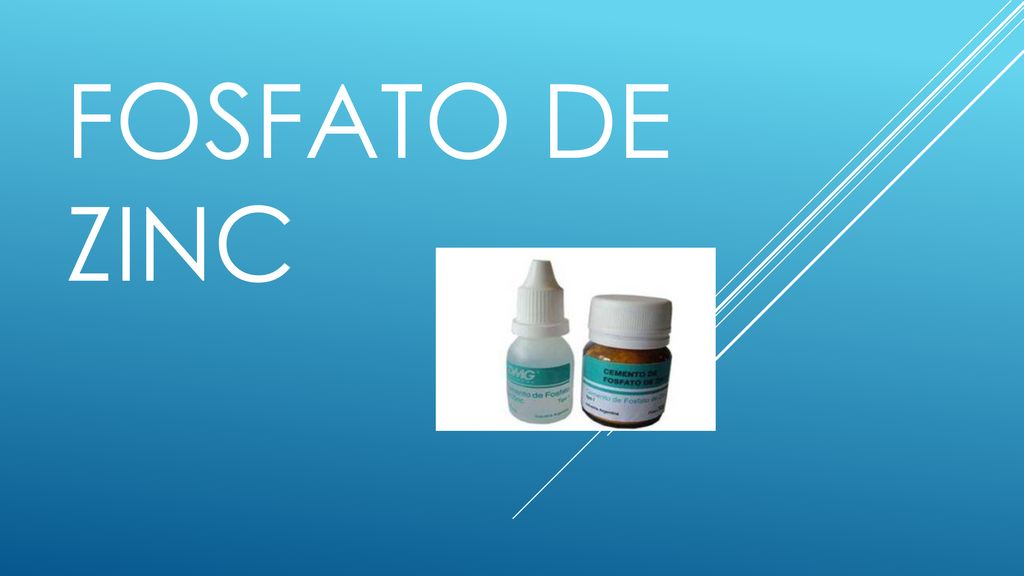

1 Fosfato de zinc

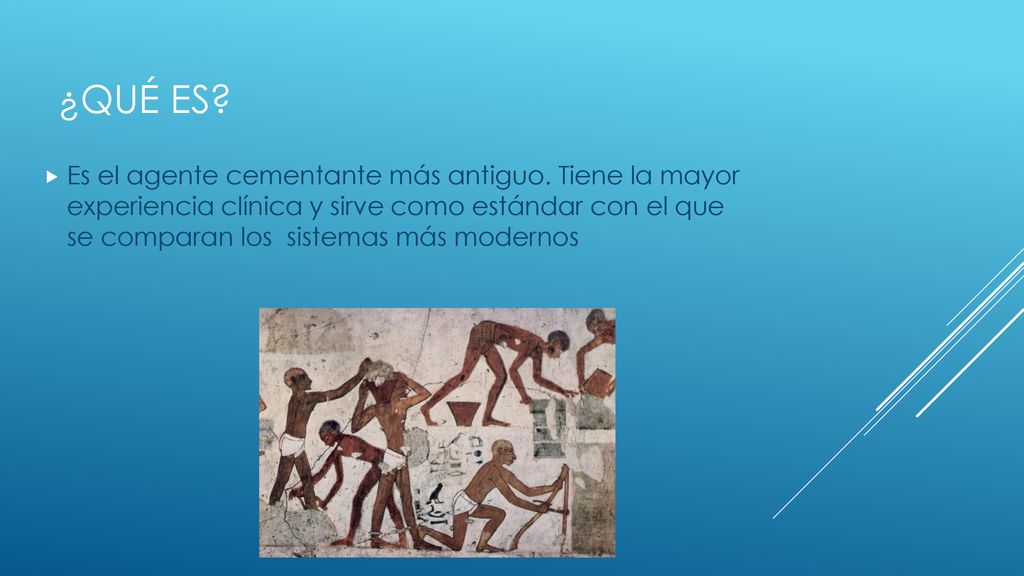

2 ¿Qué es? Es el agente cementante más antiguo. Tiene la mayor experiencia clínica y sirve como estándar con el que se comparan los sistemas más modernos

3 Composición  Es un cemento de reacción acido-base, de alta resistencia y de baja solubilidad. Se prepara a partir de la combinación de un polvo con un líquido: Líquido: Ácido fosfórico, agua, fosfato de aluminio y fosfato de zinc. Al mezclarse producen una reacción exotérmica (libera calor)

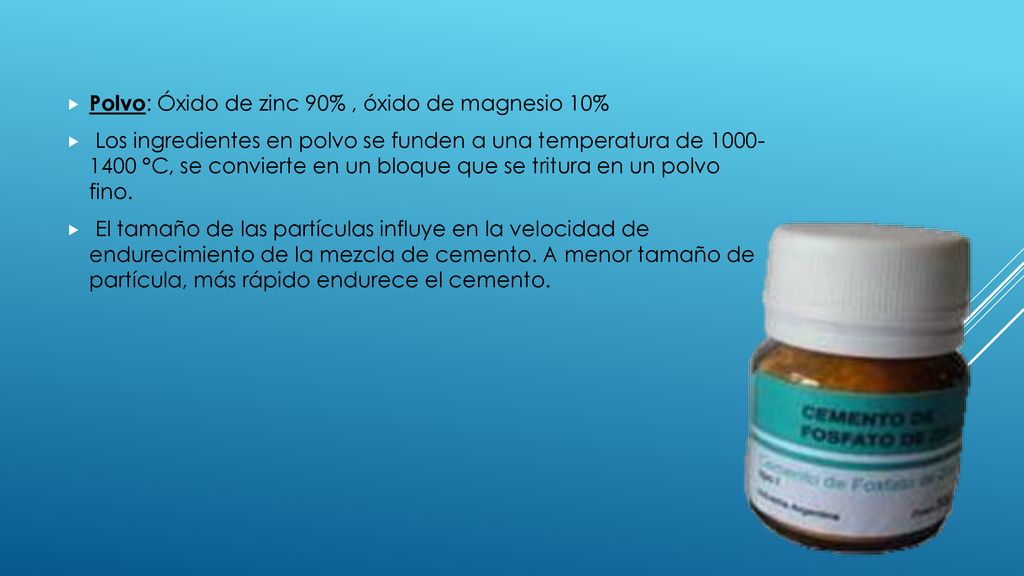

4 Polvo: Óxido de zinc 90% , óxido de magnesio 10%
 Los ingredientes en polvo se funden a una temperatura de °C, se convierte en un bloque que se tritura en un polvo fino. El tamaño de las partículas influye en la velocidad de endurecimiento de la mezcla de cemento. A menor tamaño de partícula, más rápido endurece el cemento.

5 Propiedades físicas Suficientemente rígido para ser resistente a la deformación elástica. La resistencia a al compresión y tracción varía con la relación polvo líquido, por eso se recomienda que la relación sea de 1.4 g de polvo por 0.5 ml de líquido. Baja solubilidad en el agua según la especificación de la ANSI/ADA. Pero varia en cavidad oral.

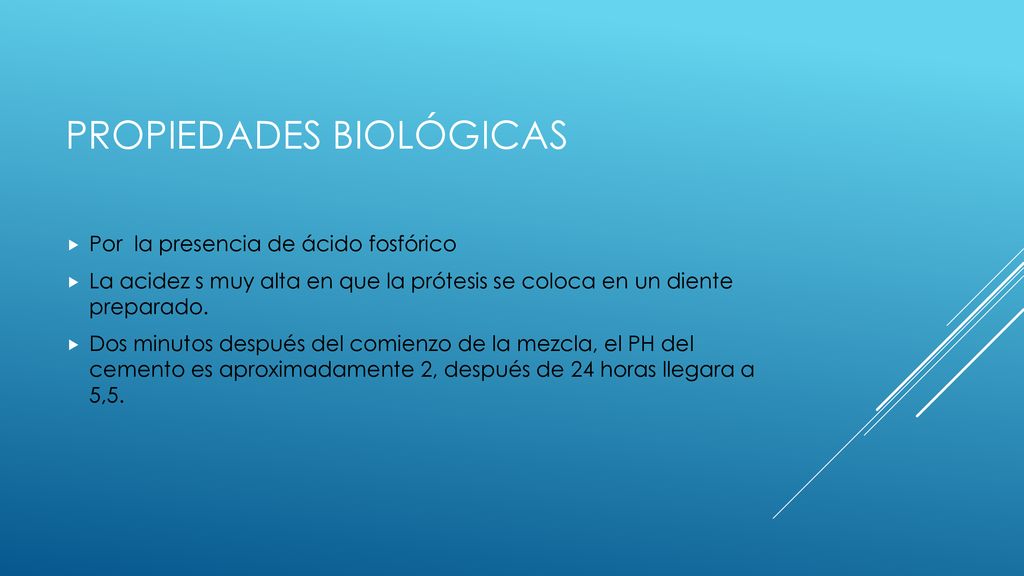

6 Propiedades biológicas
Por la presencia de ácido fosfórico La acidez s muy alta en que la prótesis se coloca en un diente preparado. Dos minutos después del comienzo de la mezcla, el PH del cemento es aproximadamente 2, después de 24 horas llegara a 5,5.

7 Usos USO PRIMARIO: se usa para cementación final, base intermedia, cementar restauraciones hechas fuera de la boca y bandas en ortodoncia

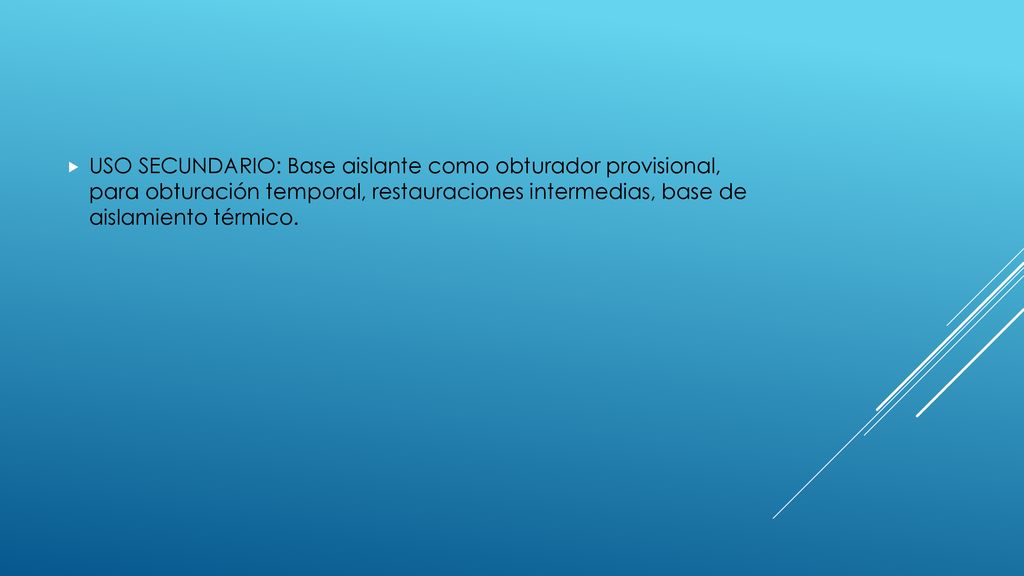

8 USO SECUNDARIO: Base aislante como obturador provisional, para obturación temporal, restauraciones intermedias, base de aislamiento térmico.

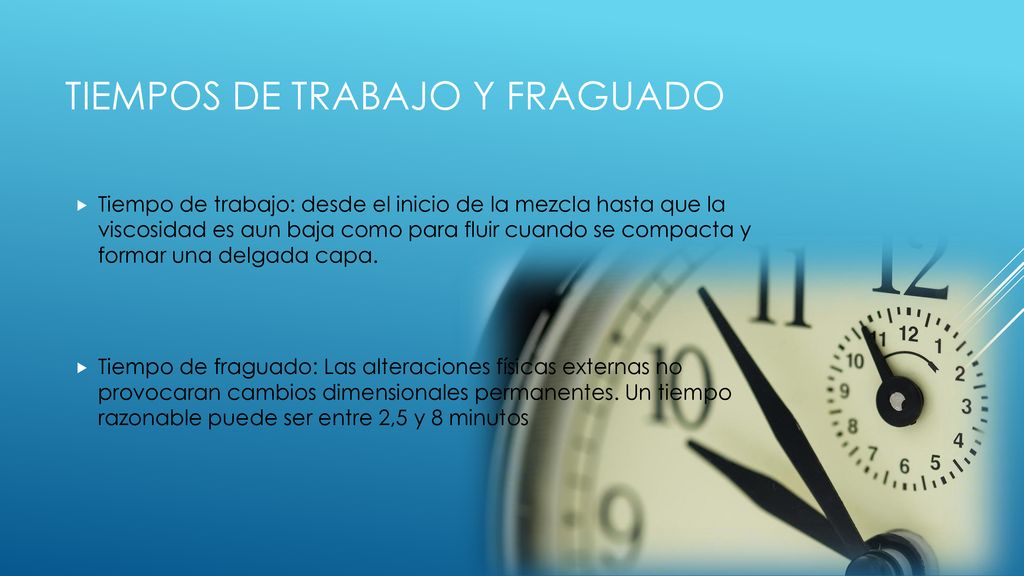

9 Tiempos de trabajo y fraguado
Tiempo de trabajo: desde el inicio de la mezcla hasta que la viscosidad es aun baja como para fluir cuando se compacta y formar una delgada capa. Tiempo de fraguado: Las alteraciones físicas externas no provocaran cambios dimensionales permanentes. Un tiempo razonable puede ser entre 2,5 y 8 minutos

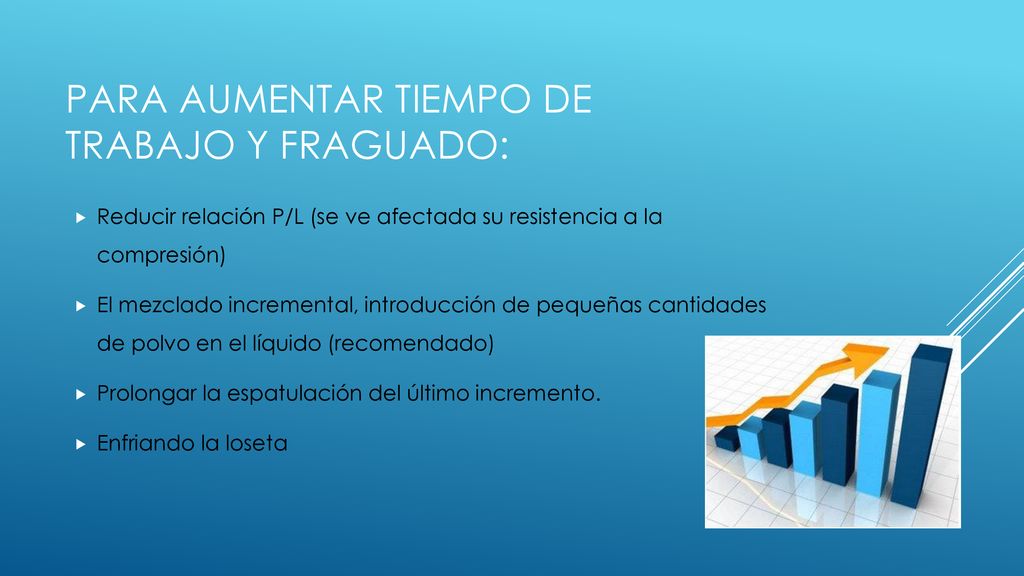

10 PARA AUMENTAR TIEMPO DE TRABAJO Y FRAGUADO:
Reducir relación P/L (se ve afectada su resistencia a la compresión) El mezclado incremental, introducción de pequeñas cantidades de polvo en el líquido (recomendado) Prolongar la espatulación del último incremento. Enfriando la loseta

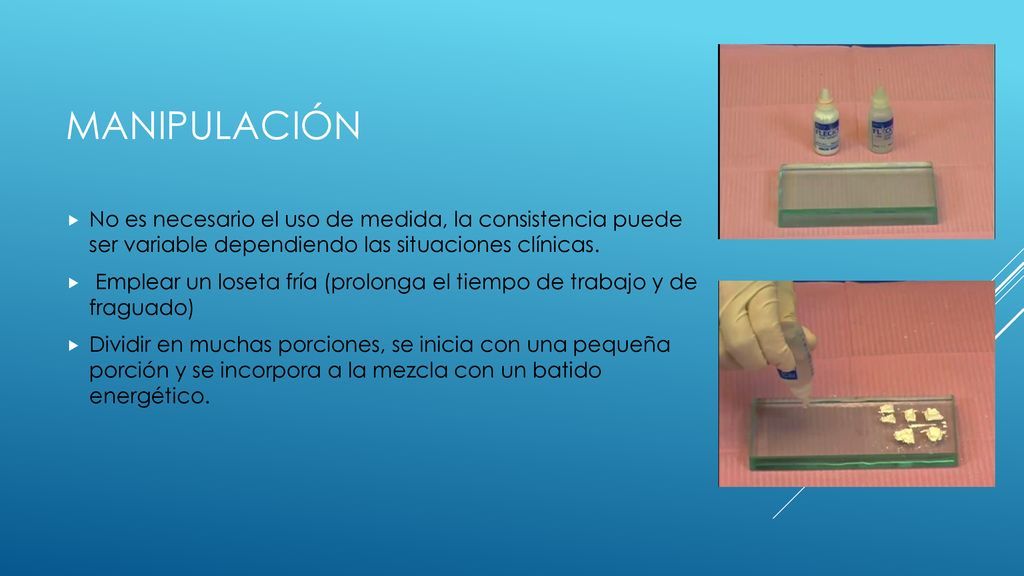

11 manipulación No es necesario el uso de medida, la consistencia puede ser variable dependiendo las situaciones clínicas. Emplear un loseta fría (prolonga el tiempo de trabajo y de fraguado) Dividir en muchas porciones, se inicia con una pequeña porción y se incorpora a la mezcla con un batido energético.

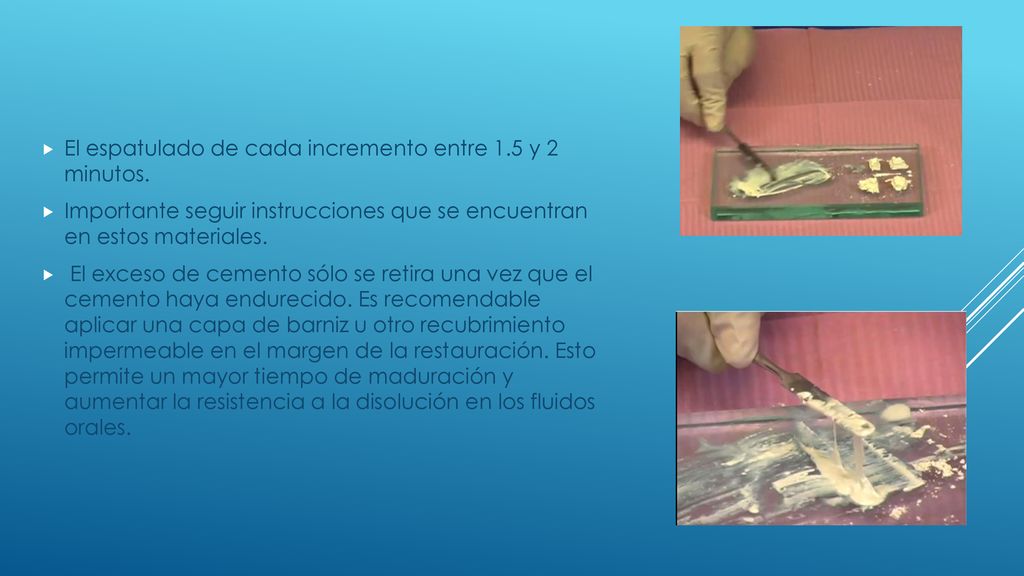

12 El espatulado de cada incremento entre 1.5 y 2 minutos.
Importante seguir instrucciones que se encuentran en estos materiales. El exceso de cemento sólo se retira una vez que el cemento haya endurecido. Es recomendable aplicar una capa de barniz u otro recubrimiento impermeable en el margen de la restauración. Esto permite un mayor tiempo de maduración y aumentar la resistencia a la disolución en los fluidos orales.

13

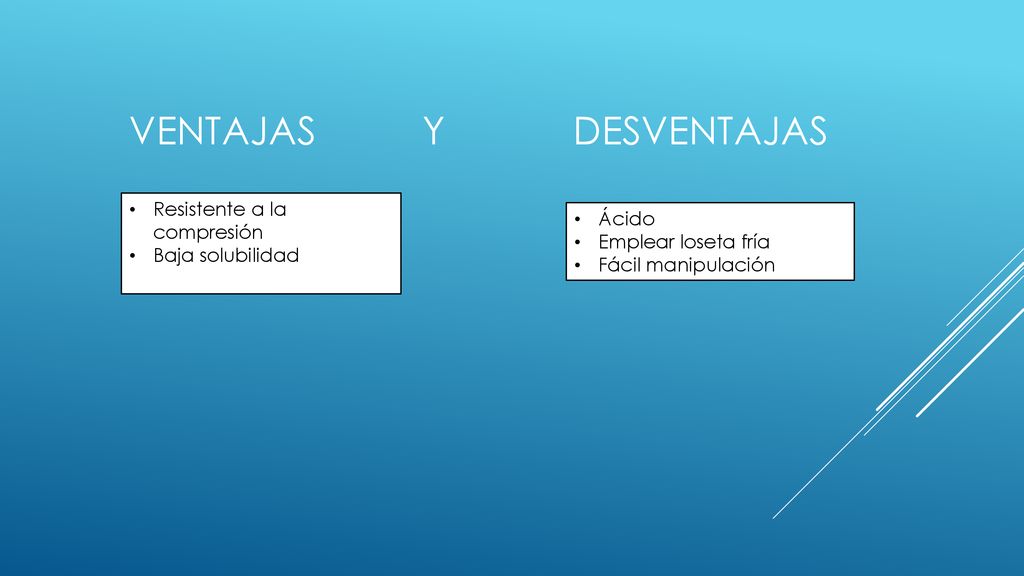

14 Ventajas y desventajas
Resistente a la compresión Baja solubilidad Ácido Emplear loseta fría Fácil manipulación

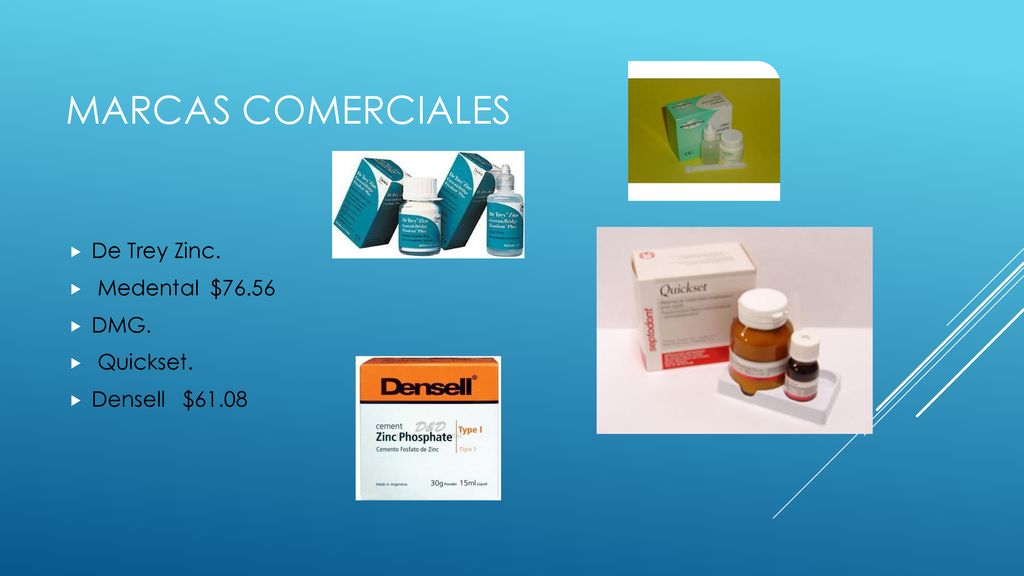

15 Marcas comerciales De Trey Zinc. Medental $76.56 DMG. Quickset.
Densell $61.08

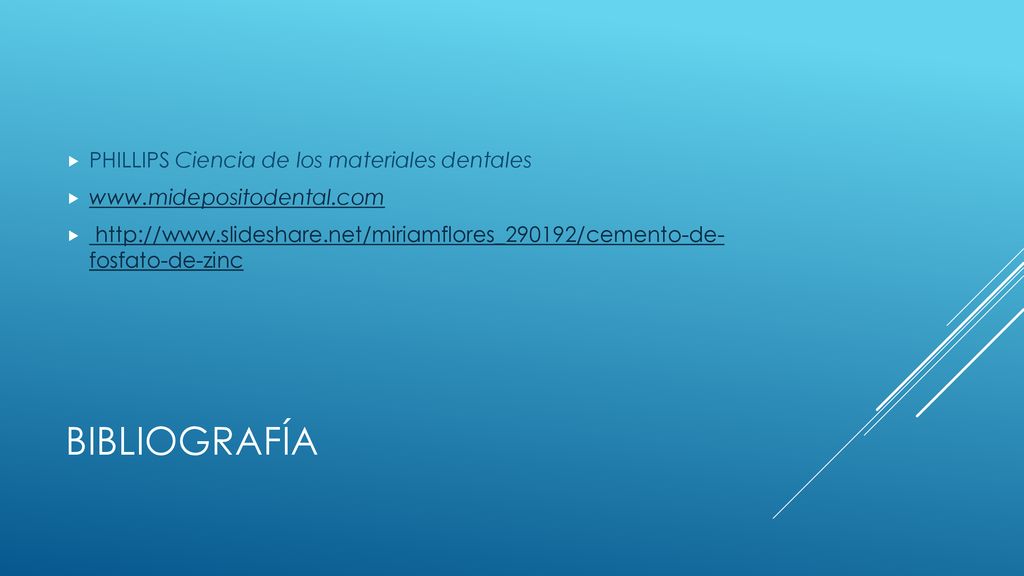

16 Bibliografía PHILLIPS Ciencia de los materiales dentales
fosfato-de-zinc Bibliografía
