INFRAESTUCTURA COMÚN TELECOMUNICACIONES

Presentación del tema: "INFRAESTUCTURA COMÚN TELECOMUNICACIONES"— Transcripción de la presentación:

1 INFRAESTUCTURA COMÚN TELECOMUNICACIONES
CARACTERÍSTICAS FUNCIONALES. NIVELES DE CALIDAD. DIMENSIONAMIENTO MÍNIMO.

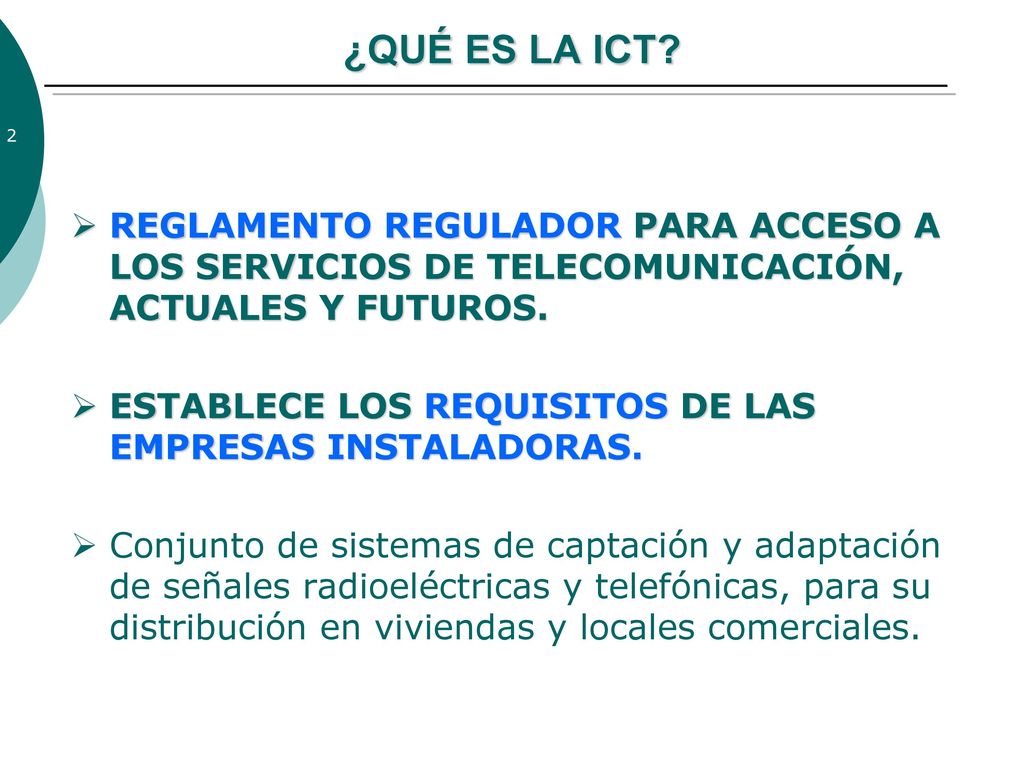

2 ¿QUÉ ES LA ICT? REGLAMENTO REGULADOR PARA ACCESO A LOS SERVICIOS DE TELECOMUNICACIÓN, ACTUALES Y FUTUROS. ESTABLECE LOS REQUISITOS DE LAS EMPRESAS INSTALADORAS. Conjunto de sistemas de captación y adaptación de señales radioeléctricas y telefónicas, para su distribución en viviendas y locales comerciales.

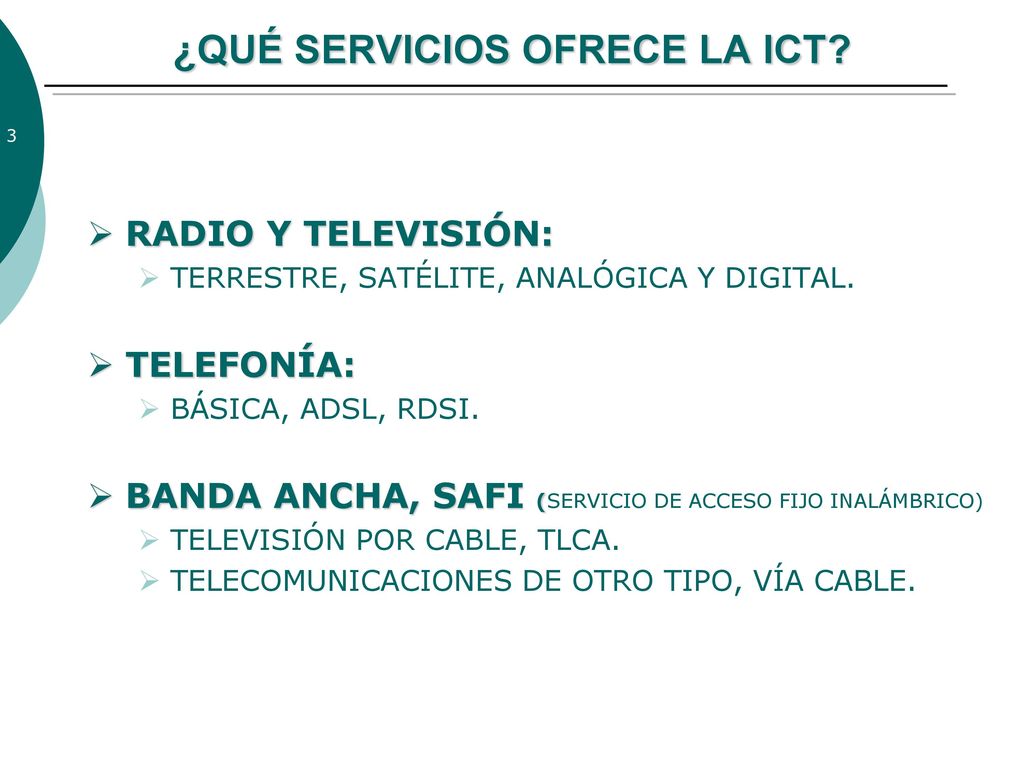

3 ¿QUÉ SERVICIOS OFRECE LA ICT?
RADIO Y TELEVISIÓN: TERRESTRE, SATÉLITE, ANALÓGICA Y DIGITAL. TELEFONÍA: BÁSICA, ADSL, RDSI. BANDA ANCHA, SAFI (SERVICIO DE ACCESO FIJO INALÁMBRICO) TELEVISIÓN POR CABLE, TLCA. TELECOMUNICACIONES DE OTRO TIPO, VÍA CABLE.

4 ESQUEMA HORIZONTAL GENERAL
AE: Apertura de entrada. BAT: Base de Acceso Terminal. CEX: Canalización externa. CEN: Canalización de enlace. CIU: Canalización interior de usuario. CP: Canalización principal. CS: Canalización secundaria. RITI: Recinto de instalaciones de Telecomunicación inferior. RITS: Recinto de instalaciones de telecomunicación superior. RP: Registro de paso. RS: Registro secundario. RTR: Registro de terminación de red.

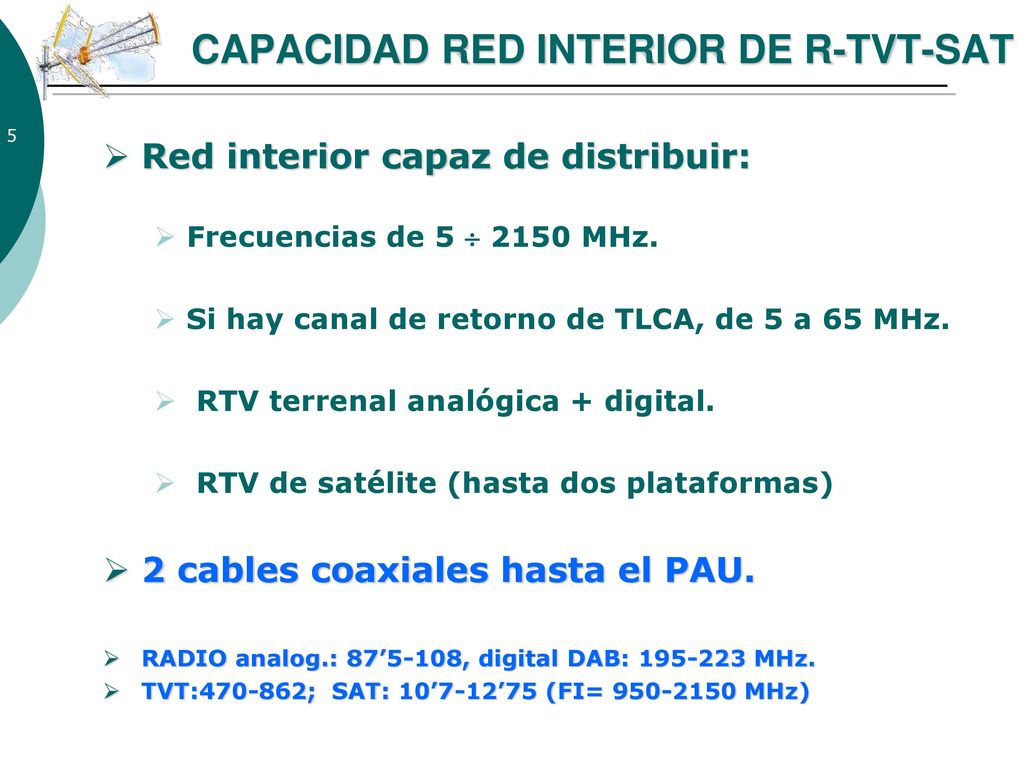

5 CAPACIDAD RED INTERIOR DE R-TVT-SAT
Red interior capaz de distribuir: Frecuencias de 5  2150 MHz. Si hay canal de retorno de TLCA, de 5 a 65 MHz. RTV terrenal analógica + digital. RTV de satélite (hasta dos plataformas) 2 cables coaxiales hasta el PAU. RADIO analog.: 87’5-108, digital DAB: MHz. TVT: ; SAT: 10’7-12’75 (FI= MHz)

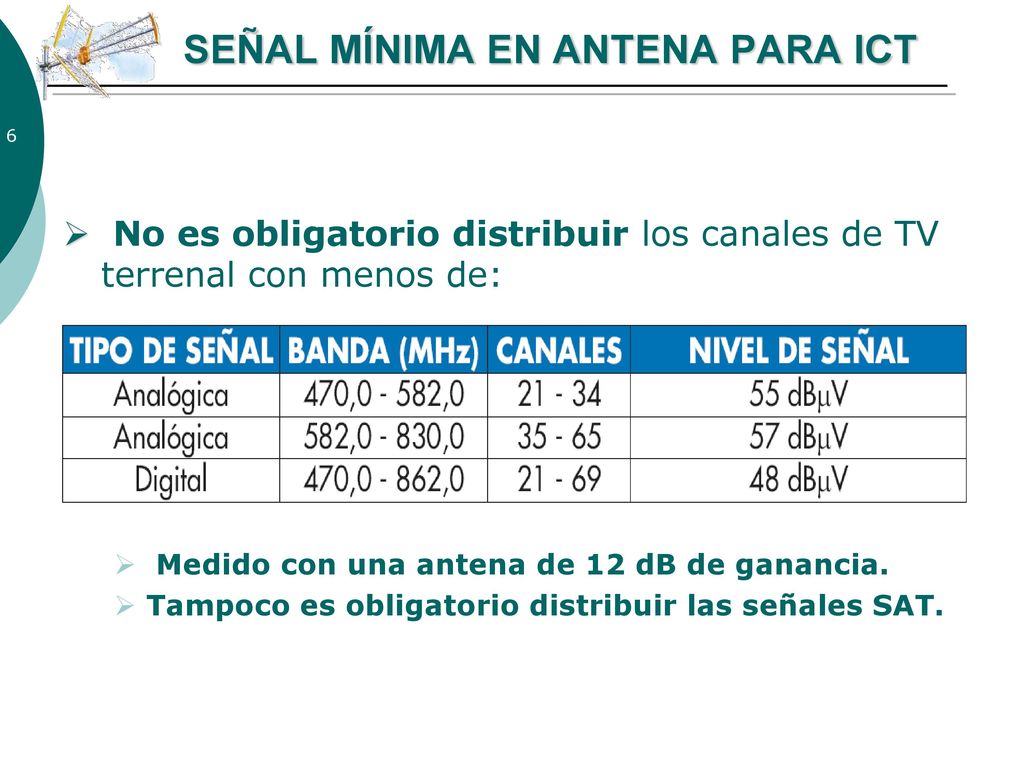

6 SEÑAL MÍNIMA EN ANTENA PARA ICT
No es obligatorio distribuir los canales de TV terrenal con menos de: Medido con una antena de 12 dB de ganancia. Tampoco es obligatorio distribuir las señales SAT.

7 CARACTERÍSTICAS DE LA CABECERA DE RTV
Se instalarán lo necesario para distribuir todos los canales de radio y TVT que tengan licencia. Nivel máx. de 120 dBµV de 15 a 862 MHz, TVT. Nivel máx. de 110 dBµV de 950 a 2150 MHz, FI. SEPARACIÓN de canales digitales adyacentes a analógicos de -12 a -34 dB.

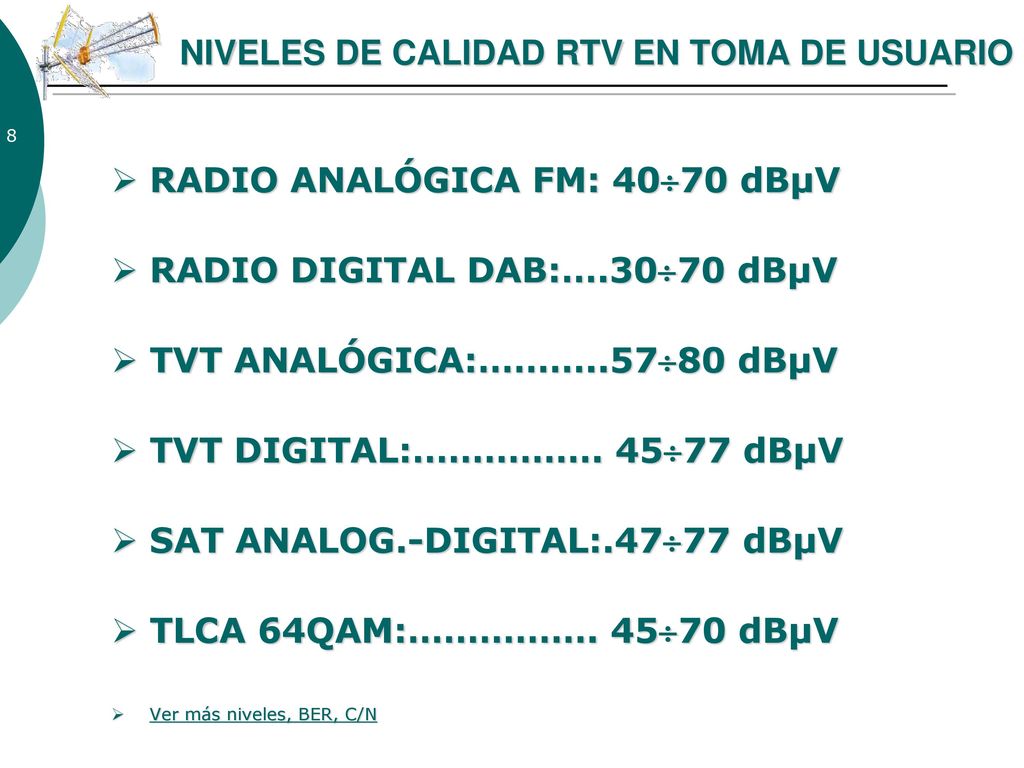

8 NIVELES DE CALIDAD RTV EN TOMA DE USUARIO
RADIO ANALÓGICA FM: 4070 dBμV RADIO DIGITAL DAB:….3070 dBμV TVT ANALÓGICA:………..5780 dBμV TVT DIGITAL:……………. 4577 dBμV SAT ANALOG.-DIGITAL:.4777 dBμV TLCA 64QAM:……………. 4570 dBμV Ver más niveles, BER, C/N

9 BASES Y CABLES PARA R-TVT-SAT
CABLE COAXIAL DE 75 Ω: CONFORME NORMA UNE para INTERIOR y UNE para EXTERIOR. R-TV-SAT: BASES BLINDADAS TIPO IEC: CONFORME NORMA UNE-EN , 2 Y 8. TIPO ÚNICA O FINAL DERIVACIÓN. FILTRO SEPARADOR: TVT+FM (MACHO) Y FI, (HEMBRA)

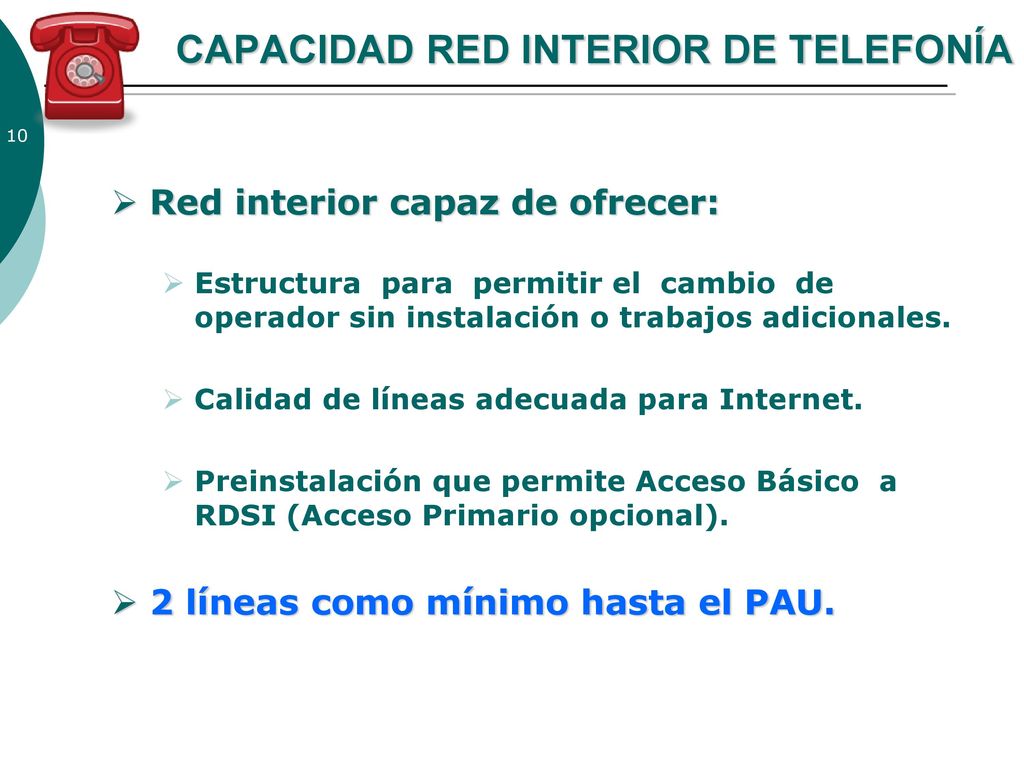

10 CAPACIDAD RED INTERIOR DE TELEFONÍA
Red interior capaz de ofrecer: Estructura para permitir el cambio de operador sin instalación o trabajos adicionales. Calidad de líneas adecuada para Internet. Preinstalación que permite Acceso Básico a RDSI (Acceso Primario opcional). 2 líneas como mínimo hasta el PAU.

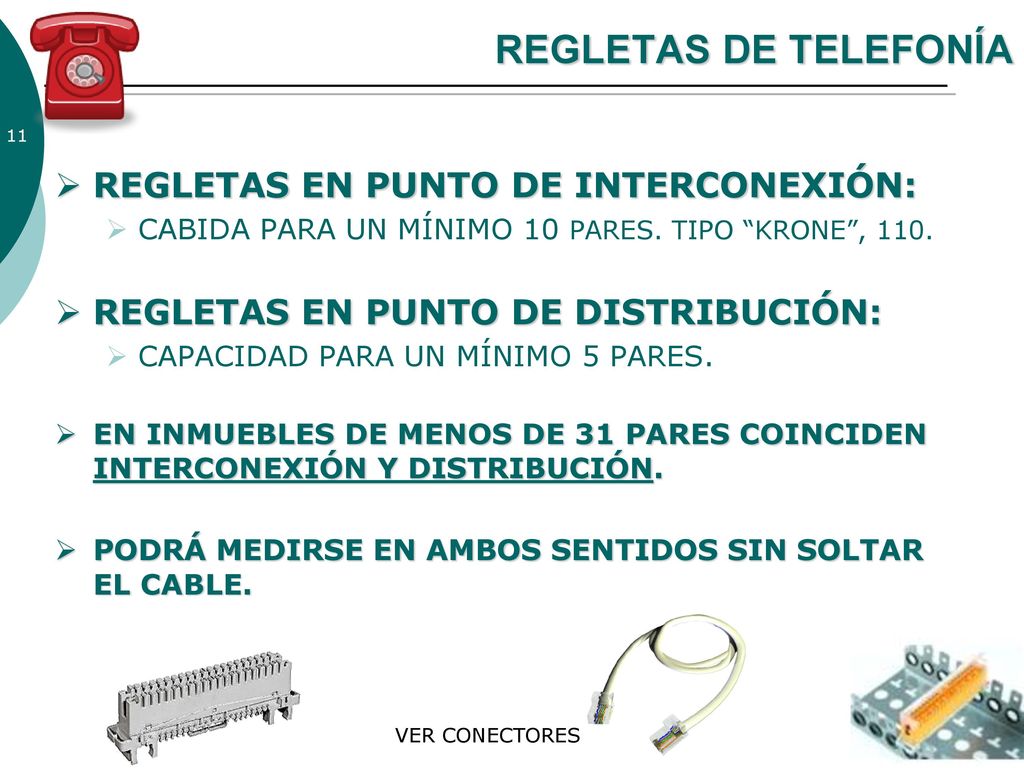

11 REGLETAS DE TELEFONÍA REGLETAS EN PUNTO DE INTERCONEXIÓN:
CABIDA PARA UN MÍNIMO 10 PARES. TIPO “KRONE”, 110. REGLETAS EN PUNTO DE DISTRIBUCIÓN: CAPACIDAD PARA UN MÍNIMO 5 PARES. EN INMUEBLES DE MENOS DE 31 PARES COINCIDEN INTERCONEXIÓN Y DISTRIBUCIÓN. PODRÁ MEDIRSE EN AMBOS SENTIDOS SIN SOLTAR EL CABLE. VER CONECTORES

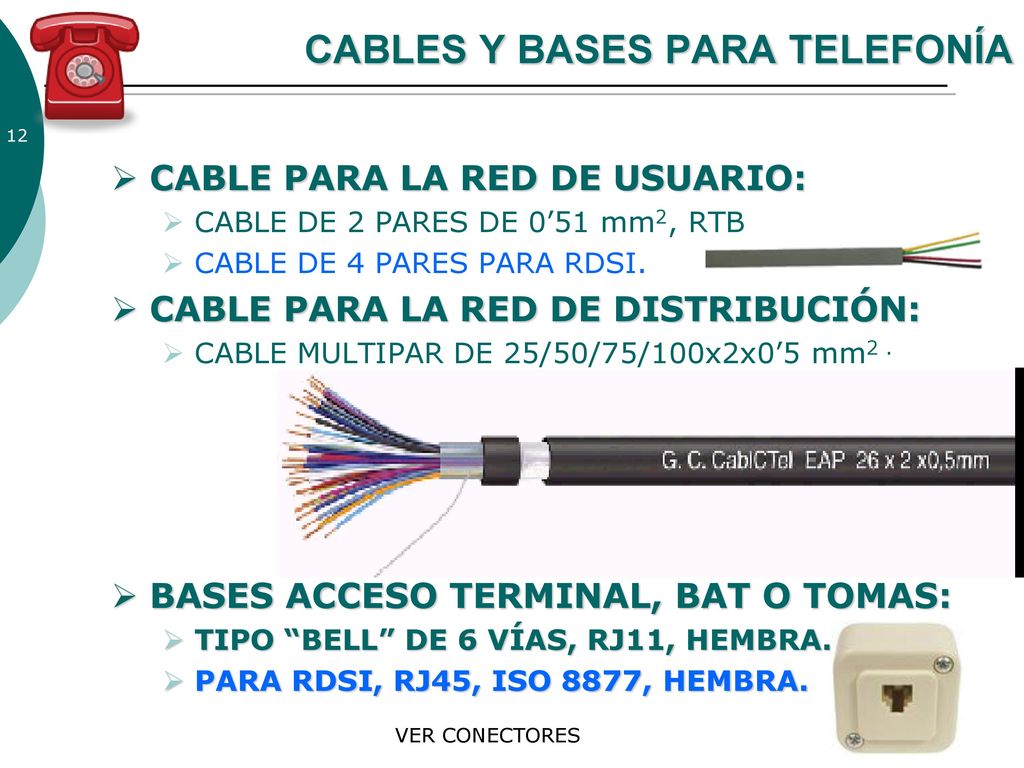

12 CABLES Y BASES PARA TELEFONÍA
CABLE PARA LA RED DE USUARIO: CABLE DE 2 PARES DE 0’51 mm2, RTB CABLE DE 4 PARES PARA RDSI. CABLE PARA LA RED DE DISTRIBUCIÓN: CABLE MULTIPAR DE 25/50/75/100x2x0’5 mm2 . BASES ACCESO TERMINAL, BAT O TOMAS: TIPO “BELL” DE 6 VÍAS, RJ11, HEMBRA. PARA RDSI, RJ45, ISO 8877, HEMBRA. VER CONECTORES

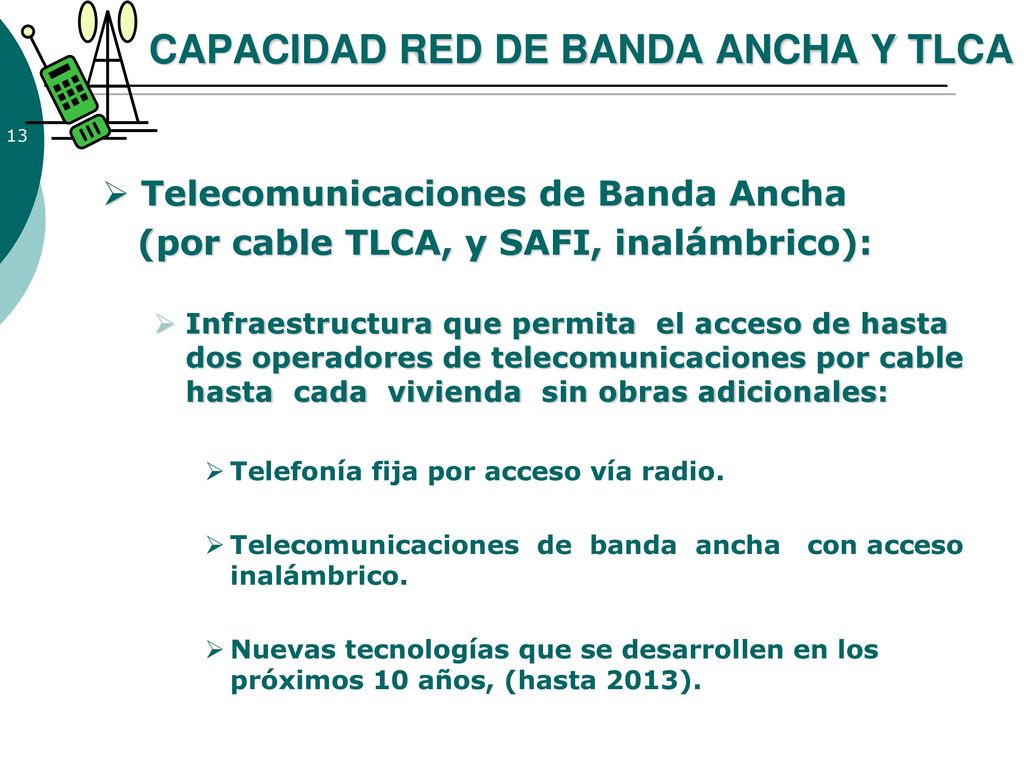

13 CAPACIDAD RED DE BANDA ANCHA Y TLCA
Telecomunicaciones de Banda Ancha (por cable TLCA, y SAFI, inalámbrico): Infraestructura que permita el acceso de hasta dos operadores de telecomunicaciones por cable hasta cada vivienda sin obras adicionales: Telefonía fija por acceso vía radio. Telecomunicaciones de banda ancha con acceso inalámbrico. Nuevas tecnologías que se desarrollen en los próximos 10 años, (hasta 2013).

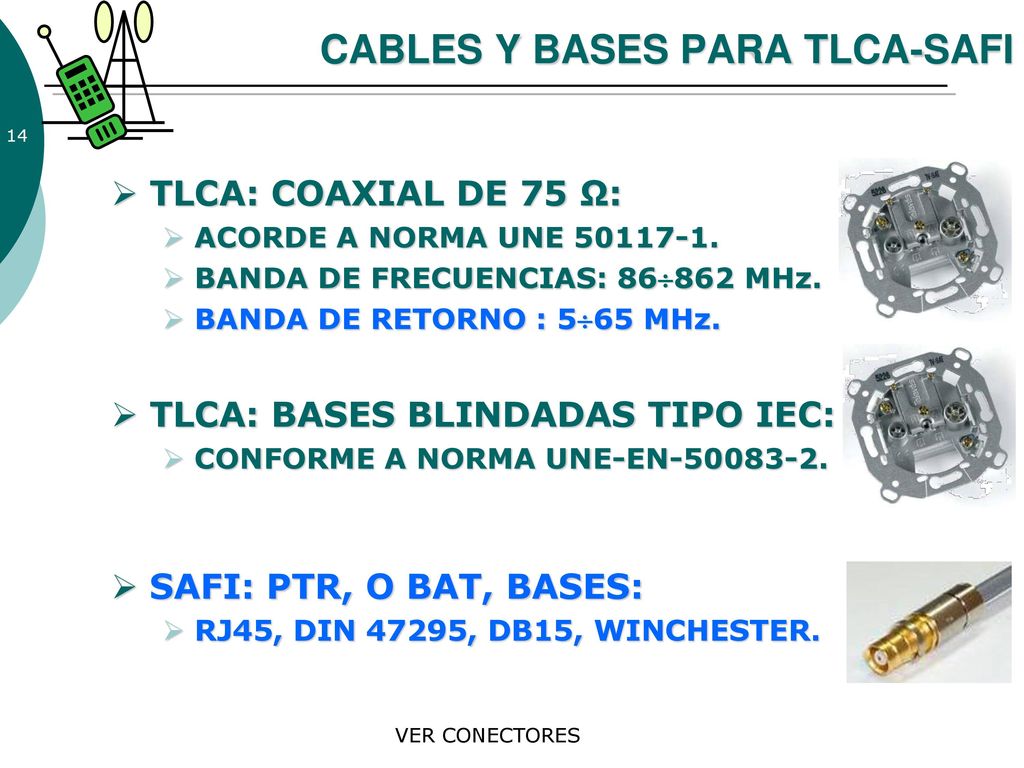

14 CABLES Y BASES PARA TLCA-SAFI
TLCA: COAXIAL DE 75 Ω: ACORDE A NORMA UNE BANDA DE FRECUENCIAS: 86862 MHz. BANDA DE RETORNO : 565 MHz. TLCA: BASES BLINDADAS TIPO IEC: CONFORME A NORMA UNE-EN SAFI: PTR, O BAT, BASES: RJ45, DIN 47295, DB15, WINCHESTER. VER CONECTORES

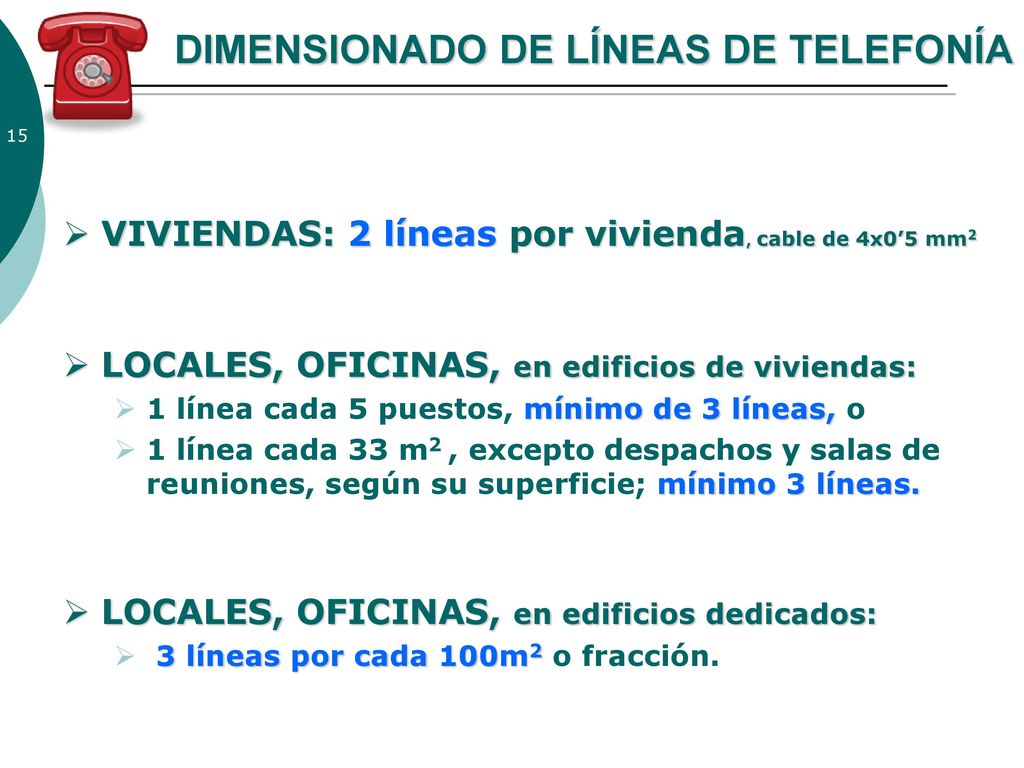

15 DIMENSIONADO DE LÍNEAS DE TELEFONÍA
VIVIENDAS: 2 líneas por vivienda, cable de 4x0’5 mm2 LOCALES, OFICINAS, en edificios de viviendas: 1 línea cada 5 puestos, mínimo de 3 líneas, o 1 línea cada 33 m2 , excepto despachos y salas de reuniones, según su superficie; mínimo 3 líneas. LOCALES, OFICINAS, en edificios dedicados: 3 líneas por cada 100m2 o fracción.

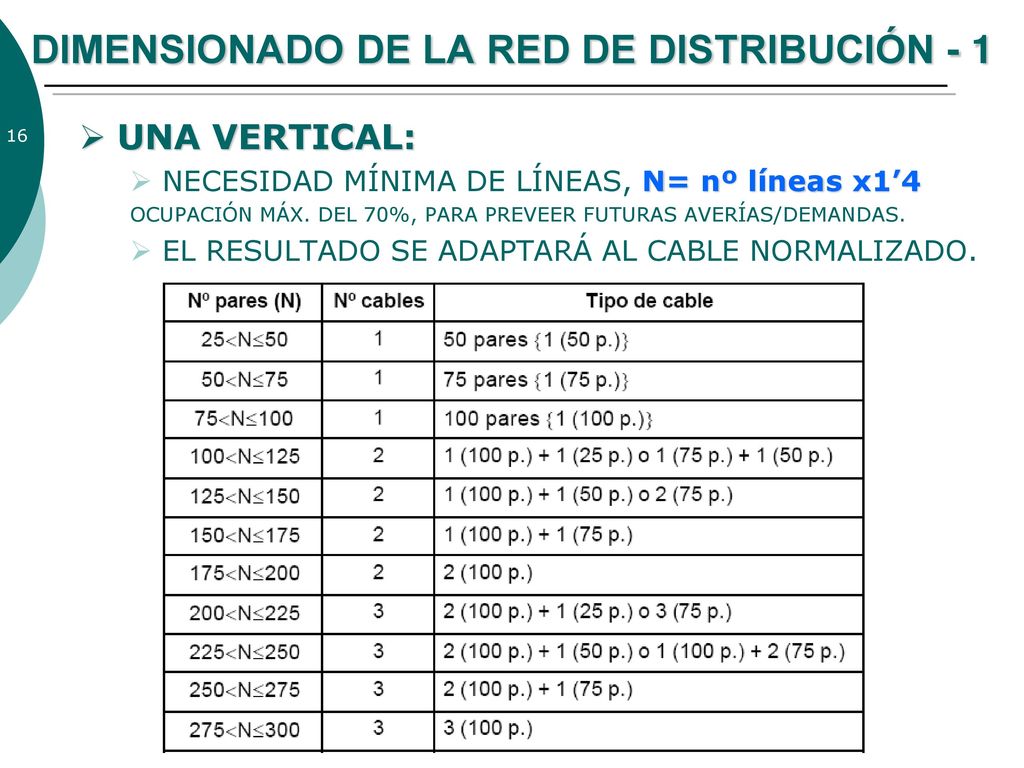

16 DIMENSIONADO DE LA RED DE DISTRIBUCIÓN - 1
UNA VERTICAL: NECESIDAD MÍNIMA DE LÍNEAS, N= nº líneas x1’4 OCUPACIÓN MÁX. DEL 70%, PARA PREVEER FUTURAS AVERÍAS/DEMANDAS. EL RESULTADO SE ADAPTARÁ AL CABLE NORMALIZADO.

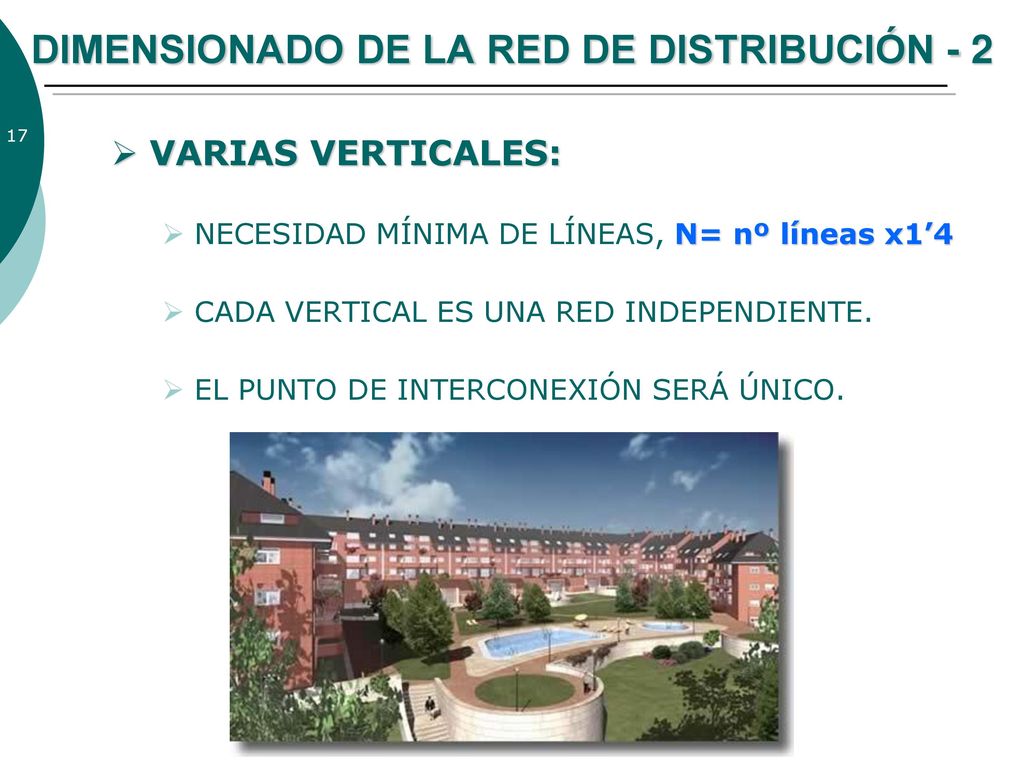

17 DIMENSIONADO DE LA RED DE DISTRIBUCIÓN - 2
VARIAS VERTICALES: NECESIDAD MÍNIMA DE LÍNEAS, N= nº líneas x1’4 CADA VERTICAL ES UNA RED INDEPENDIENTE. EL PUNTO DE INTERCONEXIÓN SERÁ ÚNICO.

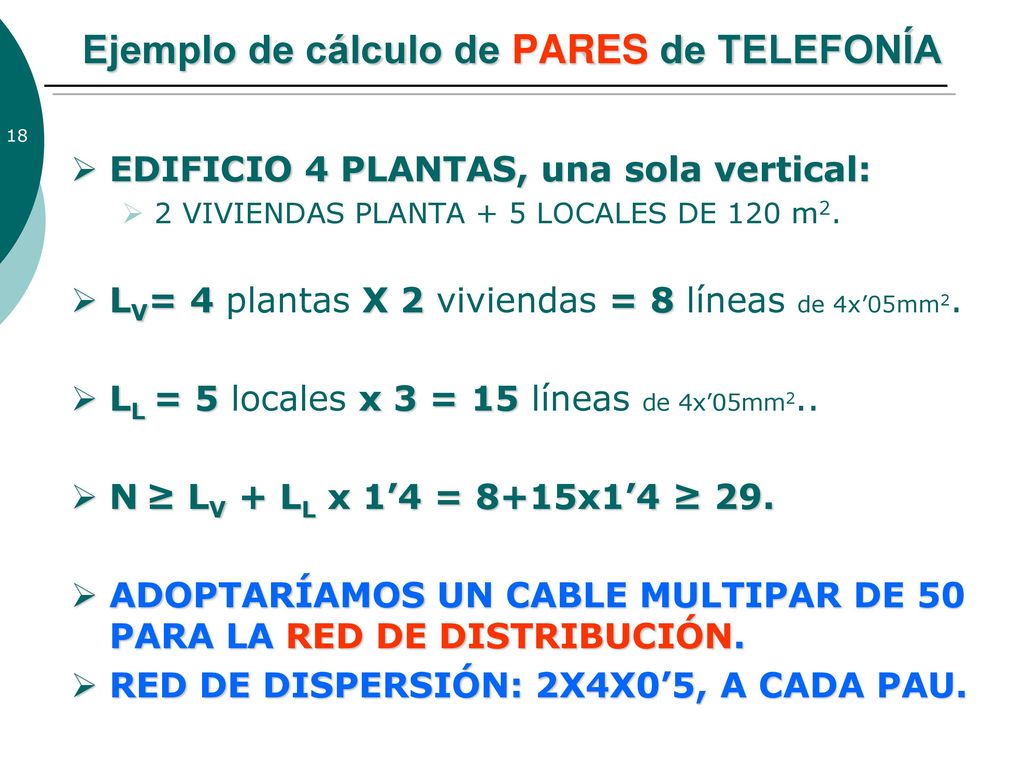

18 Ejemplo de cálculo de PARES de TELEFONÍA
EDIFICIO 4 PLANTAS, una sola vertical: 2 VIVIENDAS PLANTA + 5 LOCALES DE 120 m2. LV= 4 plantas X 2 viviendas = 8 líneas de 4x’05mm2. LL = 5 locales x 3 = 15 líneas de 4x’05mm2.. N ≥ LV + LL x 1’4 = 8+15x1’4 ≥ 29. ADOPTARÍAMOS UN CABLE MULTIPAR DE 50 PARA LA RED DE DISTRIBUCIÓN. RED DE DISPERSIÓN: 2X4X0’5, A CADA PAU.

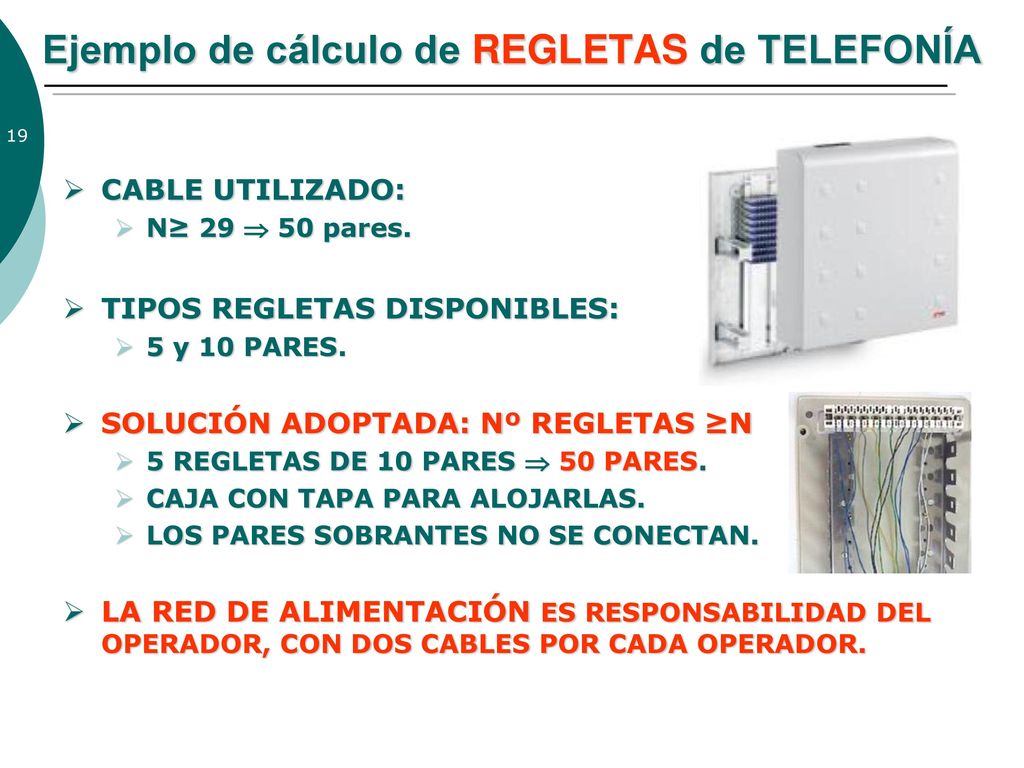

19 Ejemplo de cálculo de REGLETAS de TELEFONÍA
CABLE UTILIZADO: N≥ 29  50 pares. TIPOS REGLETAS DISPONIBLES: 5 y 10 PARES. SOLUCIÓN ADOPTADA: Nº REGLETAS ≥N 5 REGLETAS DE 10 PARES  50 PARES. CAJA CON TAPA PARA ALOJARLAS. LOS PARES SOBRANTES NO SE CONECTAN. LA RED DE ALIMENTACIÓN ES RESPONSABILIDAD DEL OPERADOR, CON DOS CABLES POR CADA OPERADOR.

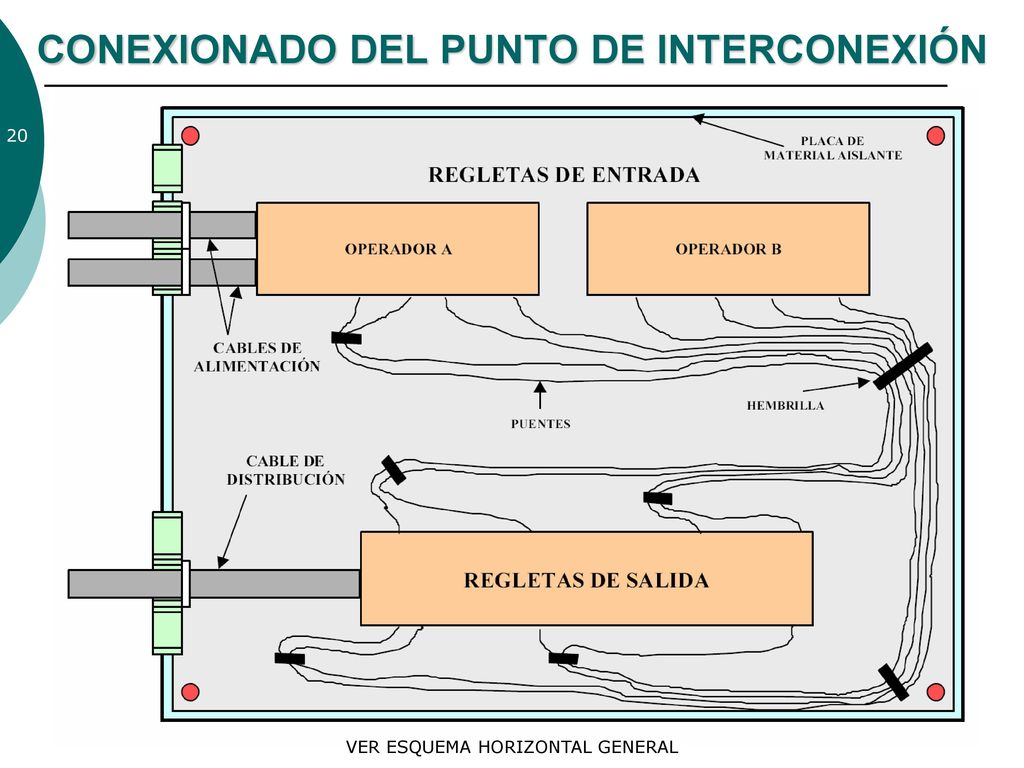

20 CONEXIONADO DEL PUNTO DE INTERCONEXIÓN
VER ESQUEMA HORIZONTAL GENERAL

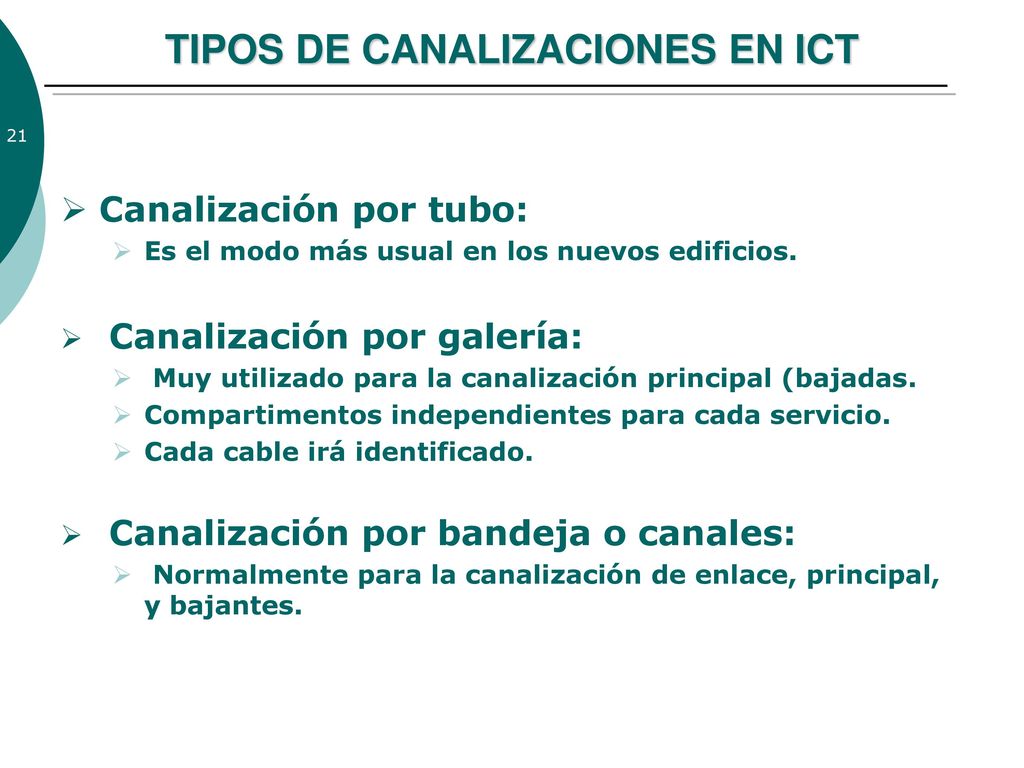

21 TIPOS DE CANALIZACIONES EN ICT
Canalización por tubo: Es el modo más usual en los nuevos edificios. Canalización por galería: Muy utilizado para la canalización principal (bajadas. Compartimentos independientes para cada servicio. Cada cable irá identificado. Canalización por bandeja o canales: Normalmente para la canalización de enlace, principal, y bajantes.

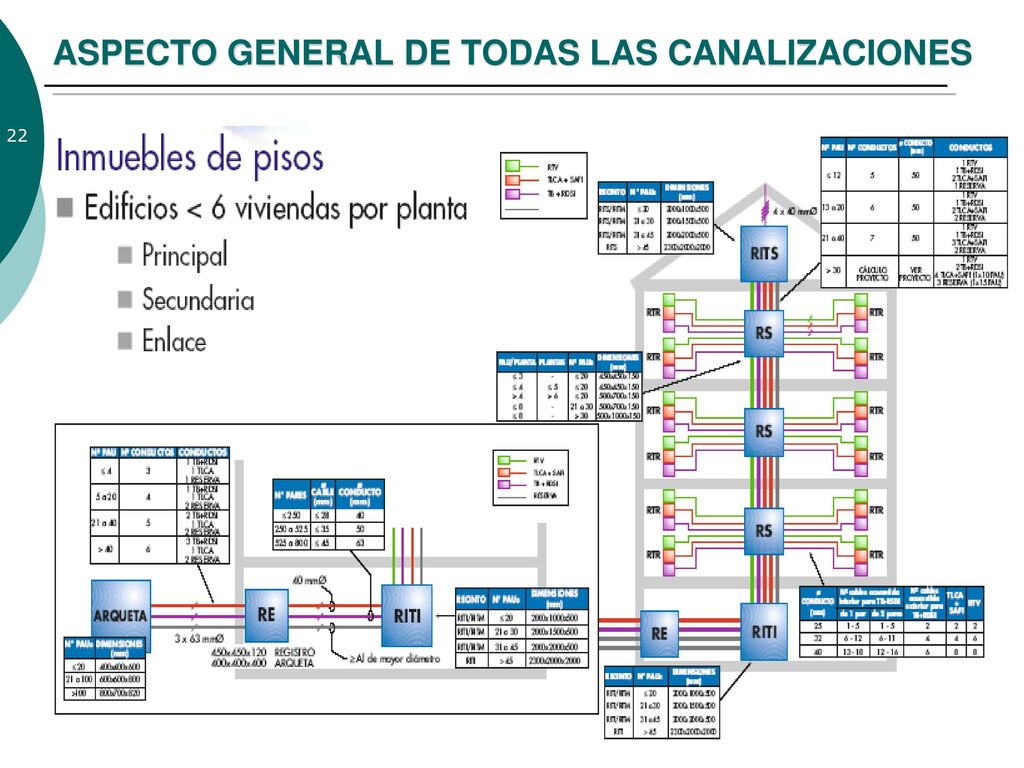

22 ASPECTO GENERAL DE TODAS LAS CANALIZACIONES

23 CANALIZACIONES DE INTERIOR DEL USUARIO

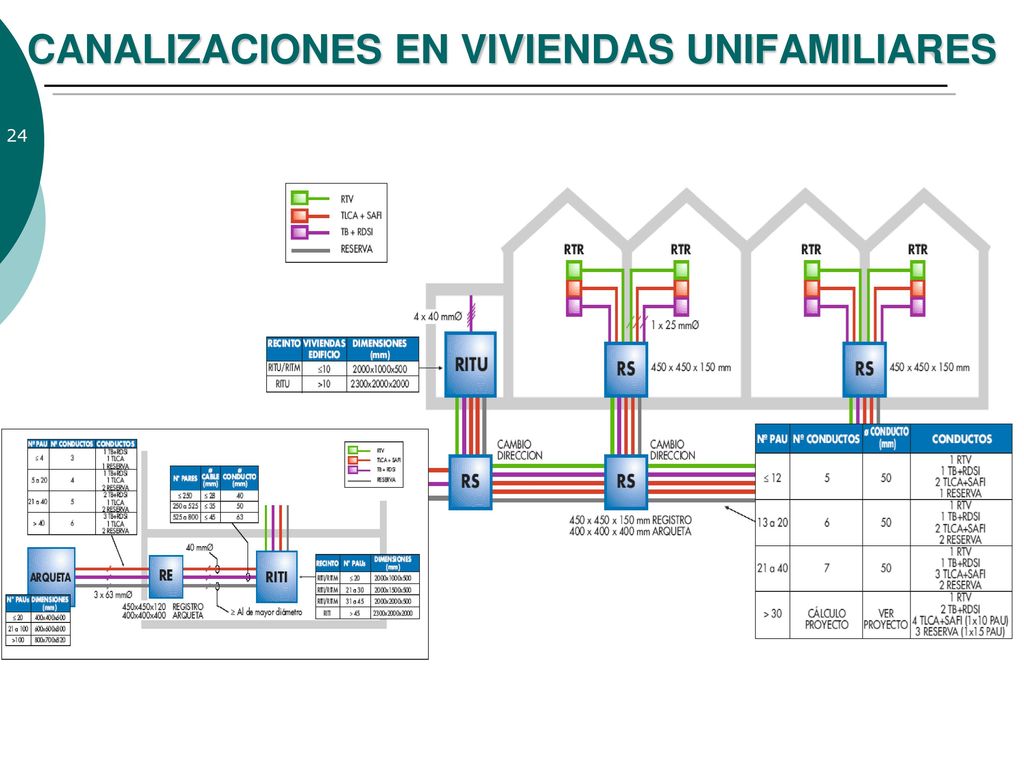

24 CANALIZACIONES EN VIVIENDAS UNIFAMILIARES

25 DIMENSIONADO DE LA CANALIZACIÓN EXTERNA Y DE ENLACE
EXTERNA: DE ARQUETA A PUNTO DE ENTRADA TUBO DE 63 mm Ø. DE ENLACE: DE PUNTO DE ENTRADA A RITI. EL PUNTO DE ENTRADA ACABA EN UN REGISTRO DE ENLACE. VER ESQUEMA

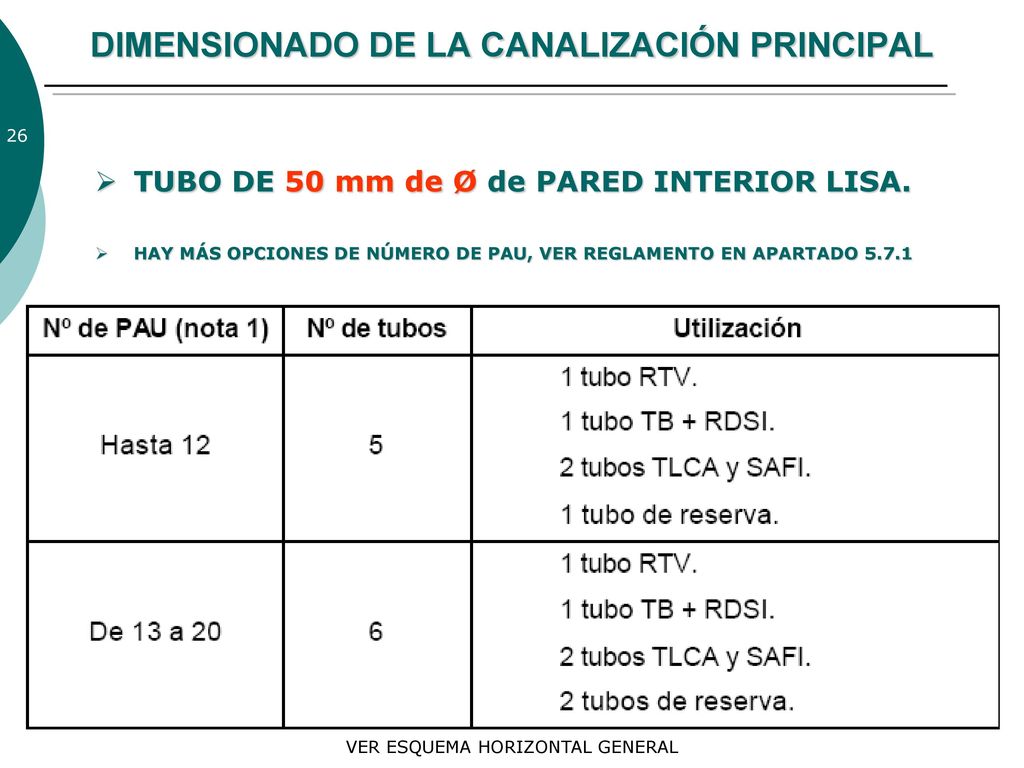

26 DIMENSIONADO DE LA CANALIZACIÓN PRINCIPAL
TUBO DE 50 mm de Ø de PARED INTERIOR LISA. HAY MÁS OPCIONES DE NÚMERO DE PAU, VER REGLAMENTO EN APARTADO 5.7.1 VER ESQUEMA HORIZONTAL GENERAL

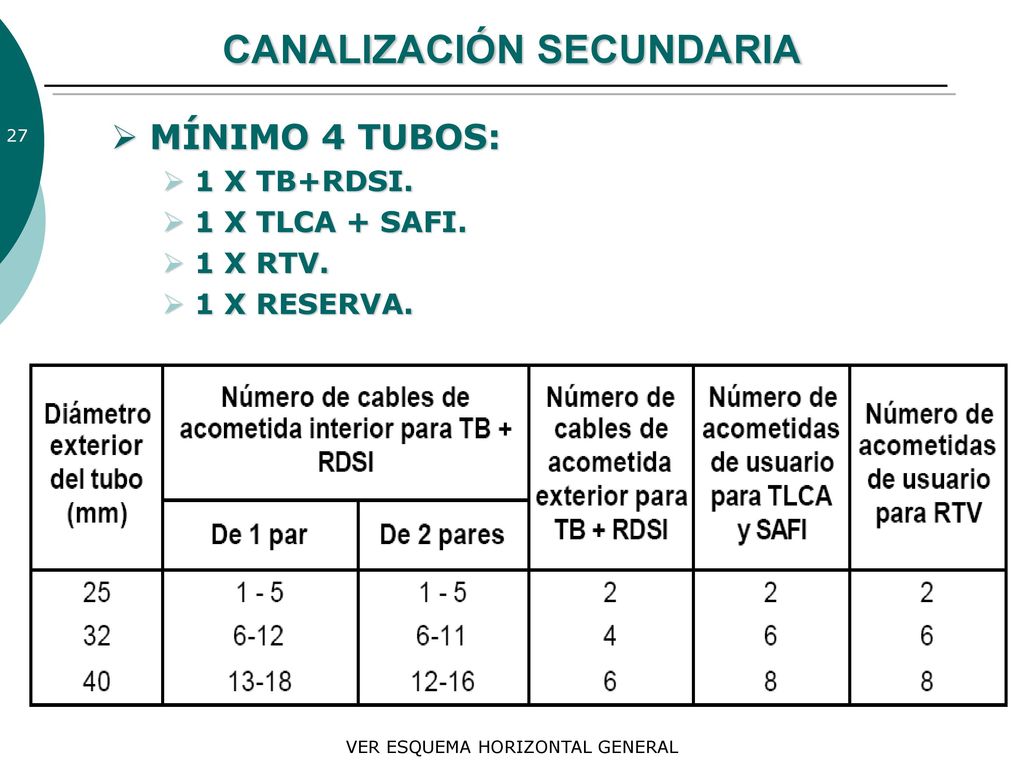

27 CANALIZACIÓN SECUNDARIA
MÍNIMO 4 TUBOS: 1 X TB+RDSI. 1 X TLCA + SAFI. 1 X RTV. 1 X RESERVA. VER ESQUEMA HORIZONTAL GENERAL

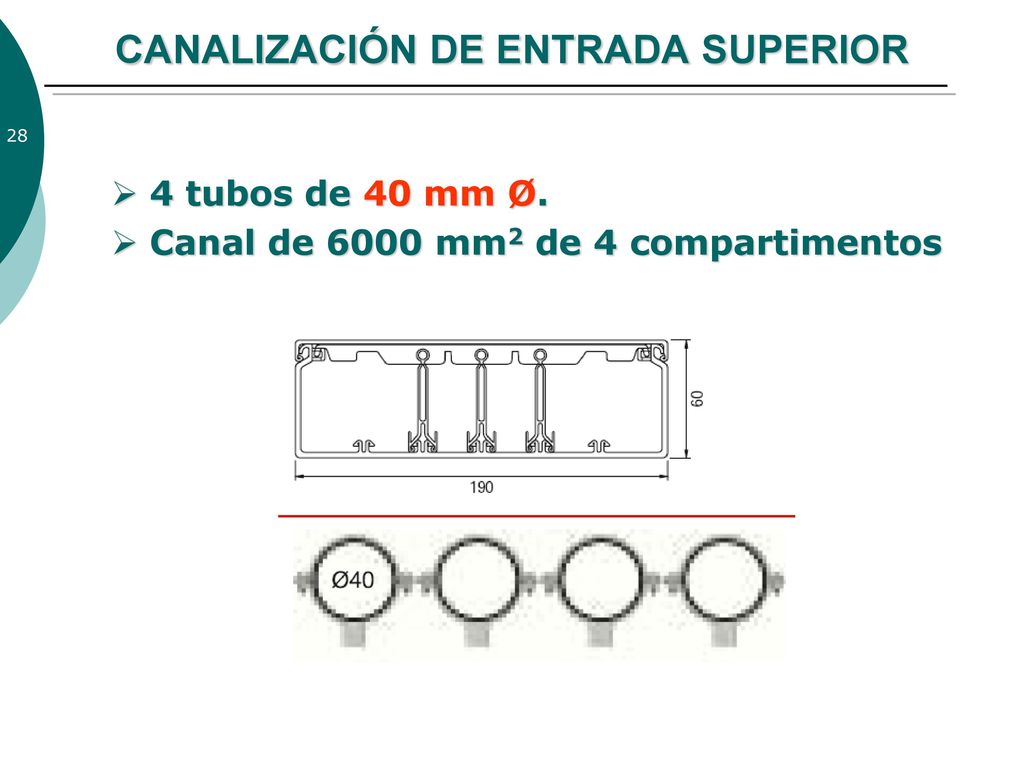

28 CANALIZACIÓN DE ENTRADA SUPERIOR
4 tubos de 40 mm Ø. Canal de 6000 mm2 de 4 compartimentos

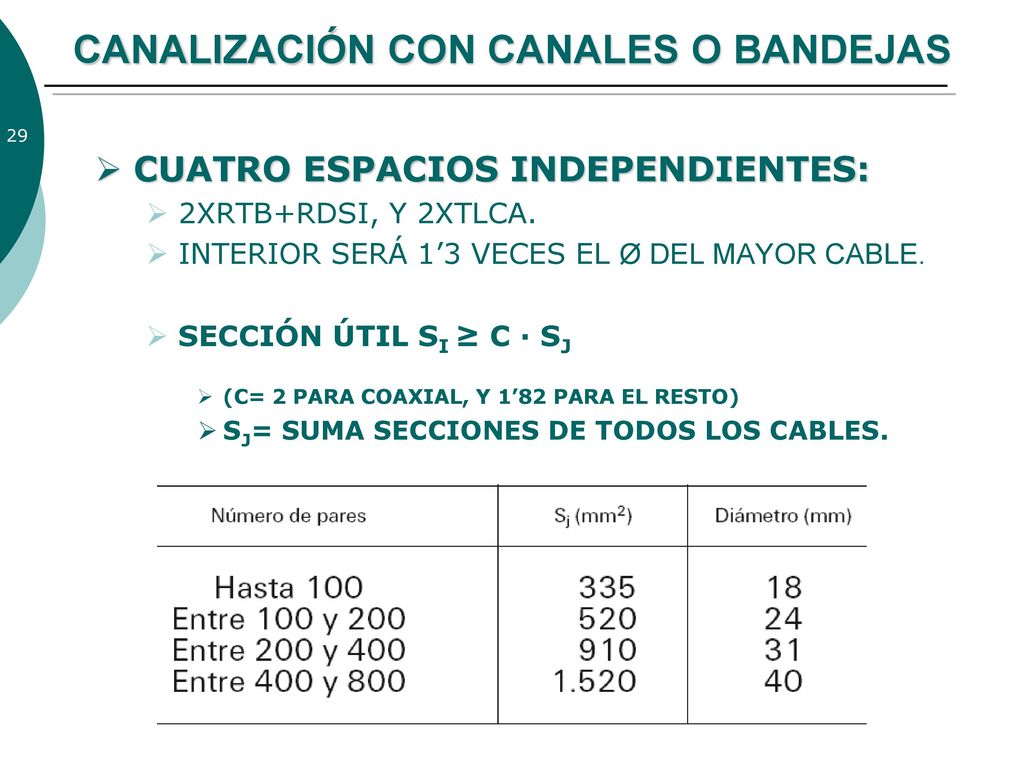

29 CANALIZACIÓN CON CANALES O BANDEJAS
CUATRO ESPACIOS INDEPENDIENTES: 2XRTB+RDSI, Y 2XTLCA. INTERIOR SERÁ 1’3 VECES EL Ø DEL MAYOR CABLE. SECCIÓN ÚTIL SI ≥ C · SJ (C= 2 PARA COAXIAL, Y 1’82 PARA EL RESTO) SJ= SUMA SECCIONES DE TODOS LOS CABLES.

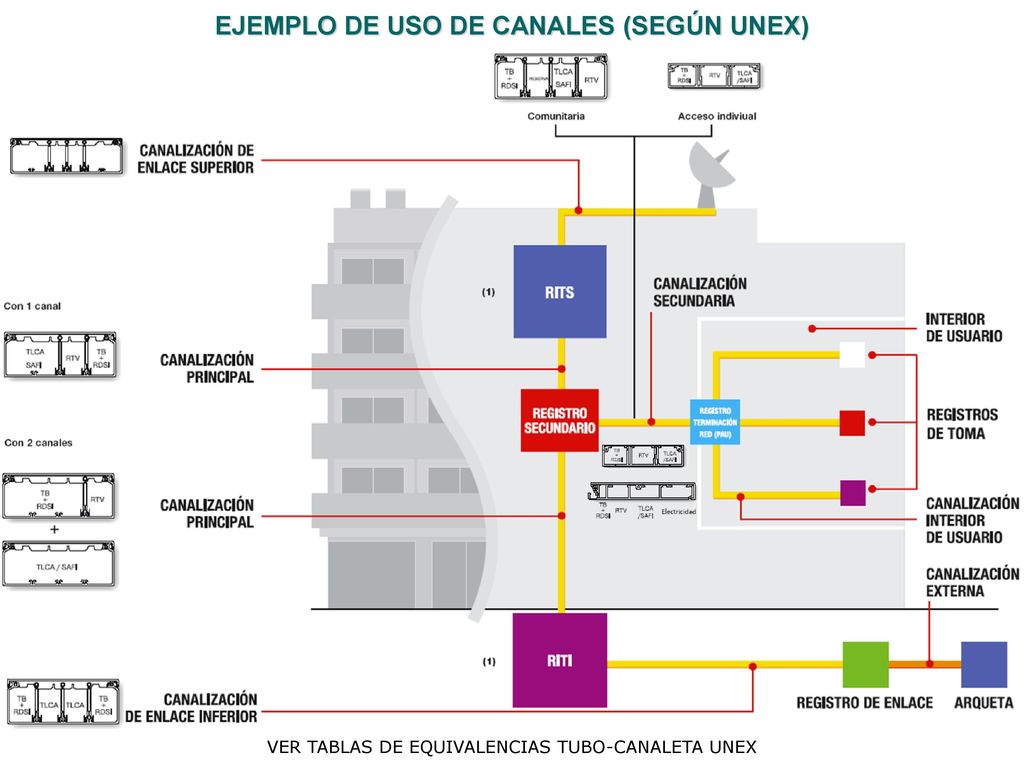

30 EJEMPLO DE USO DE CANALES (SEGÚN UNEX)
VER TABLAS DE EQUIVALENCIAS TUBO-CANALETA UNEX

31 Registros: ARQUETA DE ENTRADA

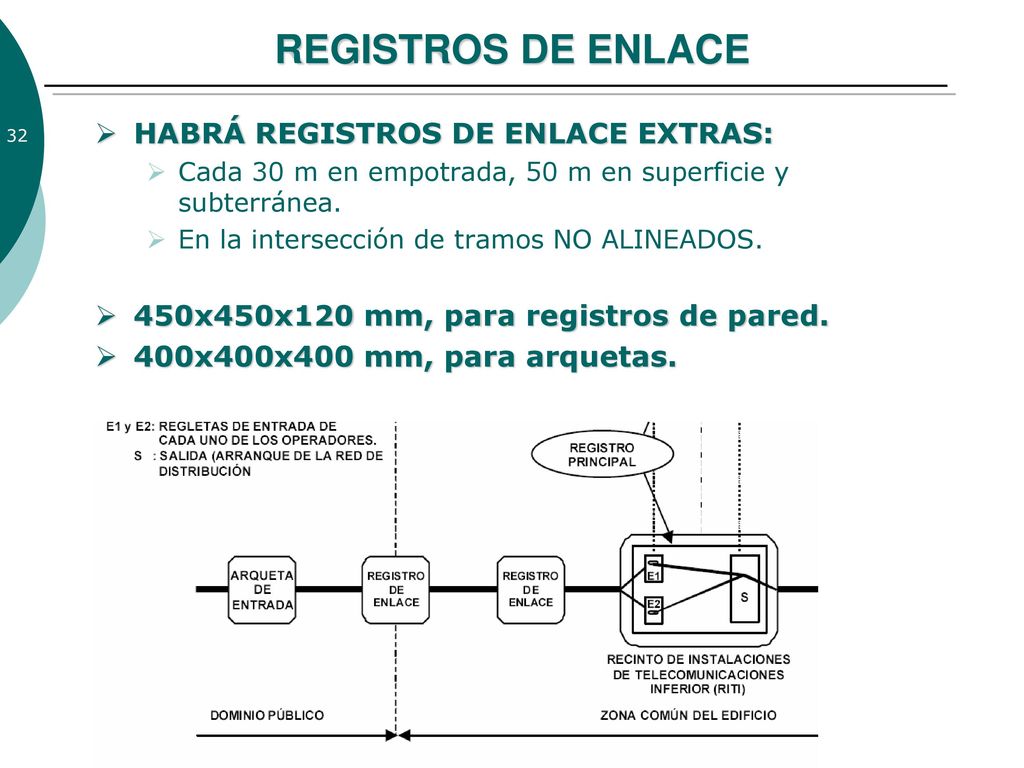

32 REGISTROS DE ENLACE HABRÁ REGISTROS DE ENLACE EXTRAS:
Cada 30 m en empotrada, 50 m en superficie y subterránea. En la intersección de tramos NO ALINEADOS. 450x450x120 mm, para registros de pared. 400x400x400 mm, para arquetas.

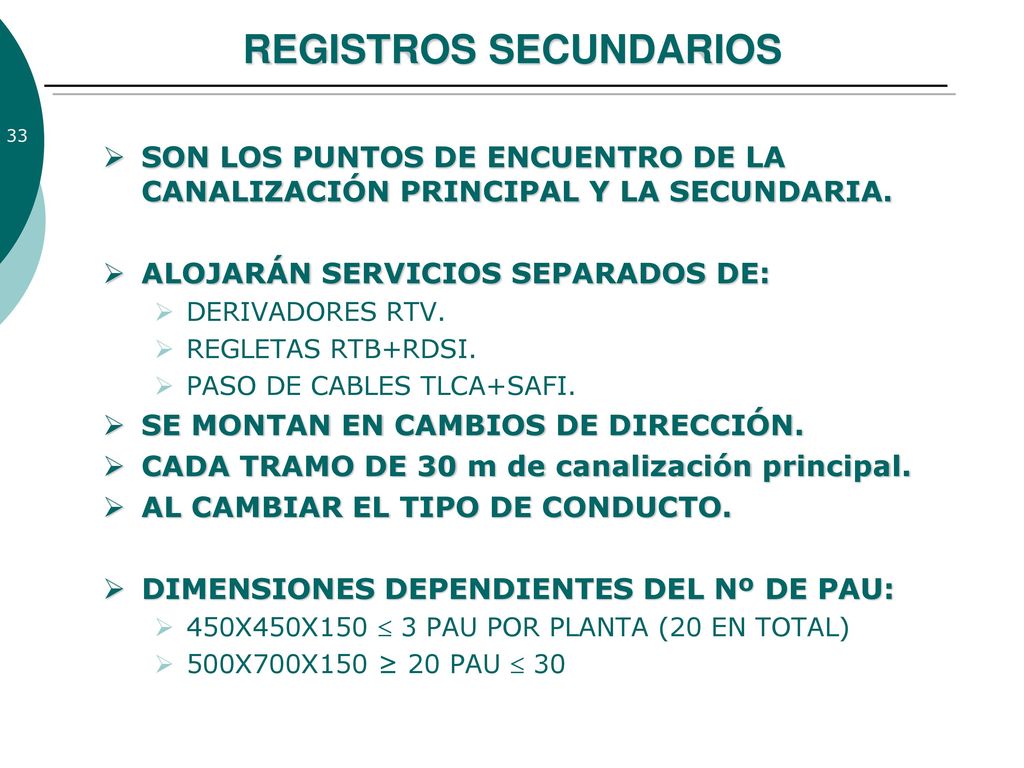

33 REGISTROS SECUNDARIOS
SON LOS PUNTOS DE ENCUENTRO DE LA CANALIZACIÓN PRINCIPAL Y LA SECUNDARIA. ALOJARÁN SERVICIOS SEPARADOS DE: DERIVADORES RTV. REGLETAS RTB+RDSI. PASO DE CABLES TLCA+SAFI. SE MONTAN EN CAMBIOS DE DIRECCIÓN. CADA TRAMO DE 30 m de canalización principal. AL CAMBIAR EL TIPO DE CONDUCTO. DIMENSIONES DEPENDIENTES DEL Nº DE PAU: 450X450X150  3 PAU POR PLANTA (20 EN TOTAL) 500X700X150 ≥ 20 PAU  30

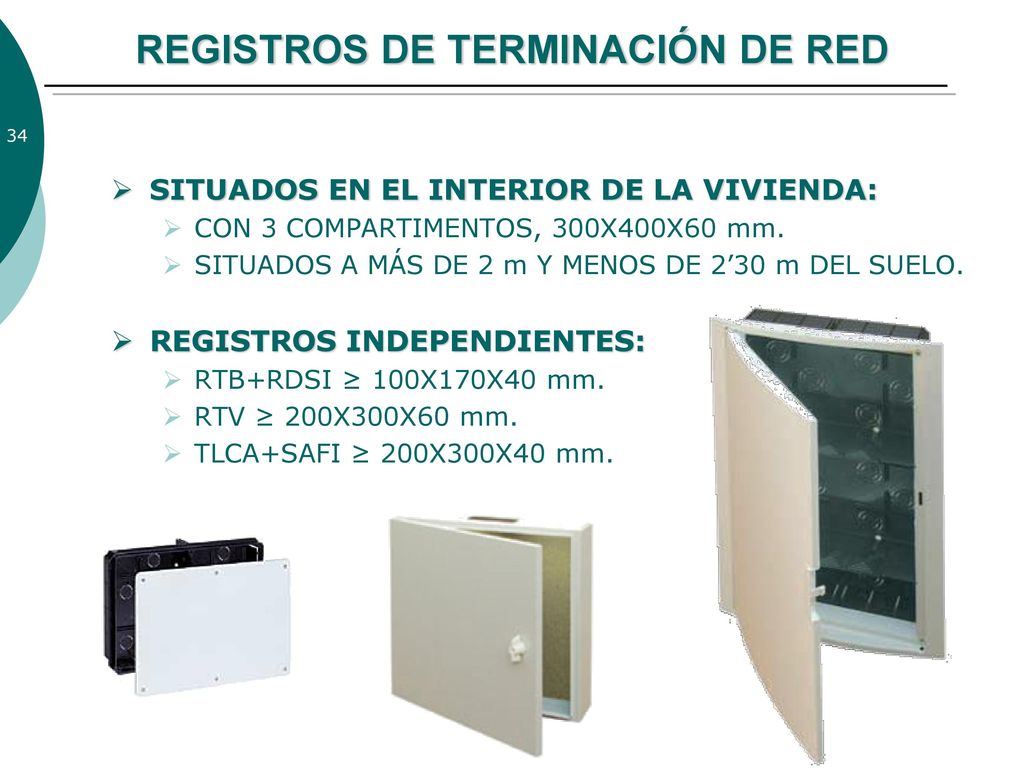

34 REGISTROS DE TERMINACIÓN DE RED
SITUADOS EN EL INTERIOR DE LA VIVIENDA: CON 3 COMPARTIMENTOS, 300X400X60 mm. SITUADOS A MÁS DE 2 m Y MENOS DE 2’30 m DEL SUELO. REGISTROS INDEPENDIENTES: RTB+RDSI ≥ 100X170X40 mm. RTV ≥ 200X300X60 mm. TLCA+SAFI ≥ 200X300X40 mm.

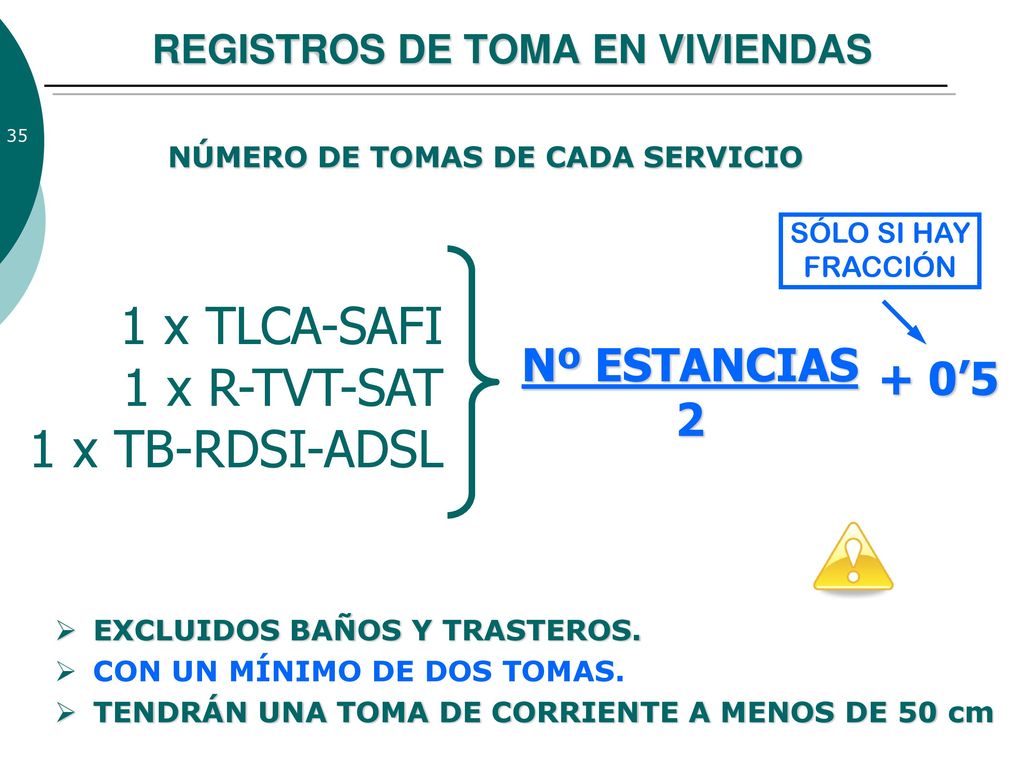

35 REGISTROS DE TOMA EN VIVIENDAS
NÚMERO DE TOMAS DE CADA SERVICIO 1 x TLCA-SAFI 1 x R-TVT-SAT 1 x TB-RDSI-ADSL Nº ESTANCIAS 2 + 0’5 SÓLO SI HAY FRACCIÓN Para el servicio de R-TV-SAT, el repartidor tendrá igual número de salidas que estancias contabilizadas en el cálculo. Así en el ejemplo sería un repartidor de 9 salidas. EXCLUIDOS BAÑOS Y TRASTEROS. CON UN MÍNIMO DE DOS TOMAS. TENDRÁN UNA TOMA DE CORRIENTE A MENOS DE 50 cm

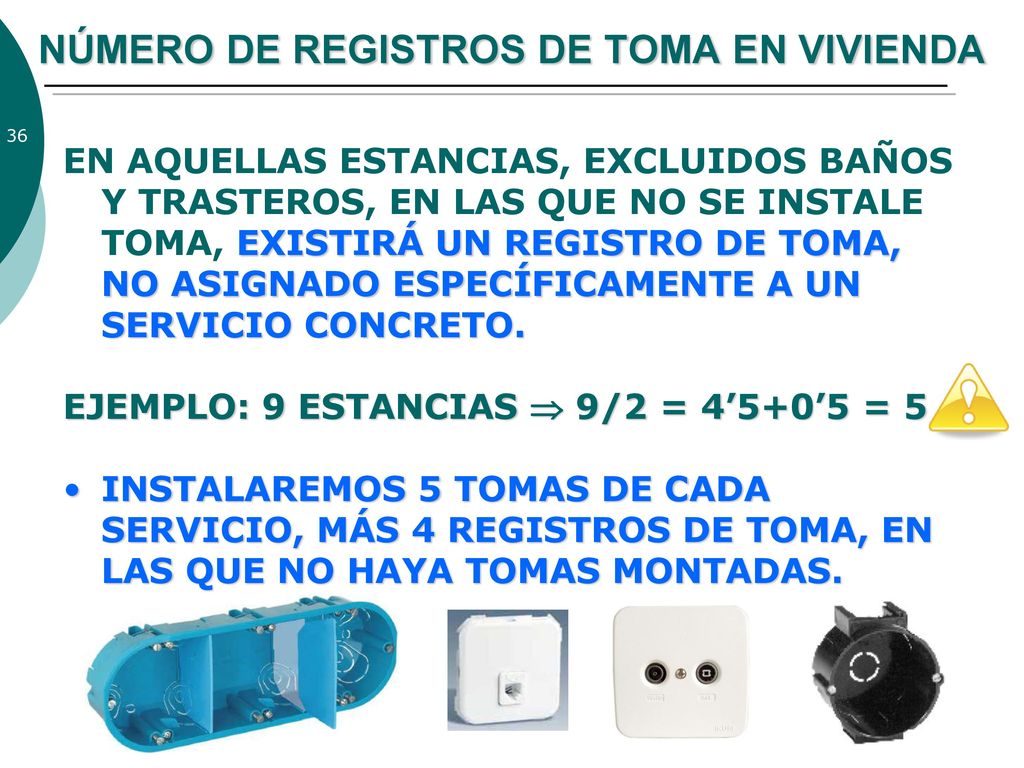

36 NÚMERO DE REGISTROS DE TOMA EN VIVIENDA
EN AQUELLAS ESTANCIAS, EXCLUIDOS BAÑOS Y TRASTEROS, EN LAS QUE NO SE INSTALE TOMA, EXISTIRÁ UN REGISTRO DE TOMA, NO ASIGNADO ESPECÍFICAMENTE A UN SERVICIO CONCRETO. EJEMPLO: 9 ESTANCIAS  9/2 = 4’5+0’5 = 5 INSTALAREMOS 5 TOMAS DE CADA SERVICIO, MÁS 4 REGISTROS DE TOMA, EN LAS QUE NO HAYA TOMAS MONTADAS. Para el servicio de R-TV-SAT, el repartidor tendrá igual número de salidas que estancias contabilizadas en el cálculo. Así en el ejemplo sería un repartidor de 9 salidas.

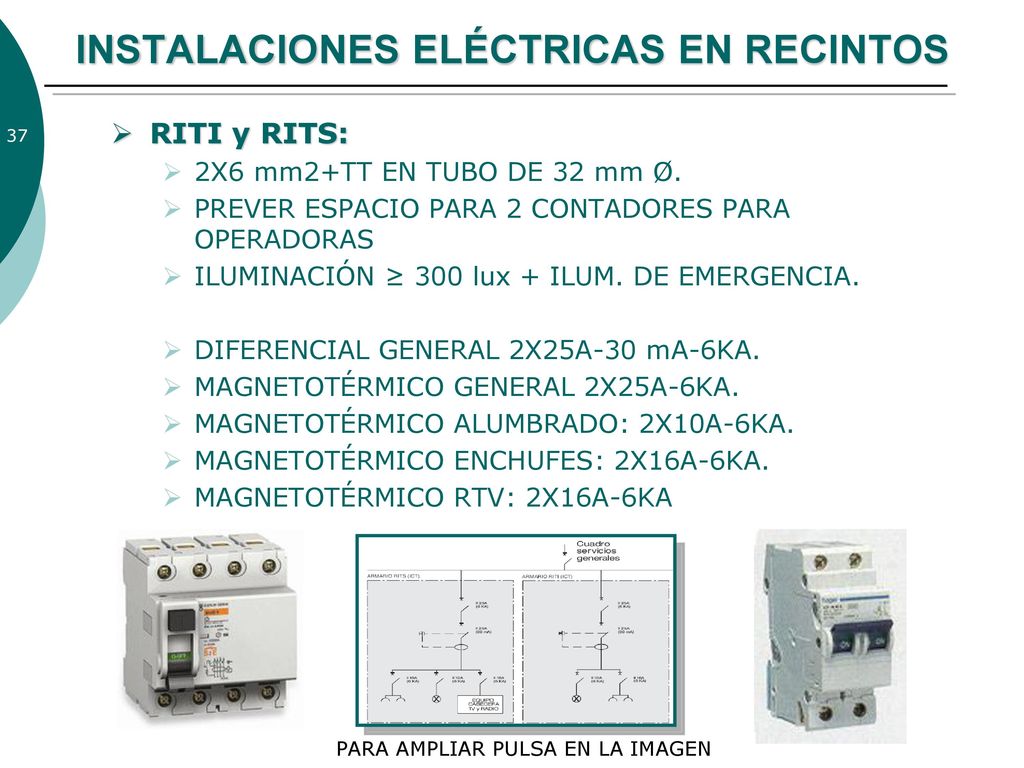

37 INSTALACIONES ELÉCTRICAS EN RECINTOS
RITI y RITS: 2X6 mm2+TT EN TUBO DE 32 mm Ø. PREVER ESPACIO PARA 2 CONTADORES PARA OPERADORAS ILUMINACIÓN ≥ 300 lux + ILUM. DE EMERGENCIA. DIFERENCIAL GENERAL 2X25A-30 mA-6KA. MAGNETOTÉRMICO GENERAL 2X25A-6KA. MAGNETOTÉRMICO ALUMBRADO: 2X10A-6KA. MAGNETOTÉRMICO ENCHUFES: 2X16A-6KA. MAGNETOTÉRMICO RTV: 2X16A-6KA PARA AMPLIAR PULSA EN LA IMAGEN

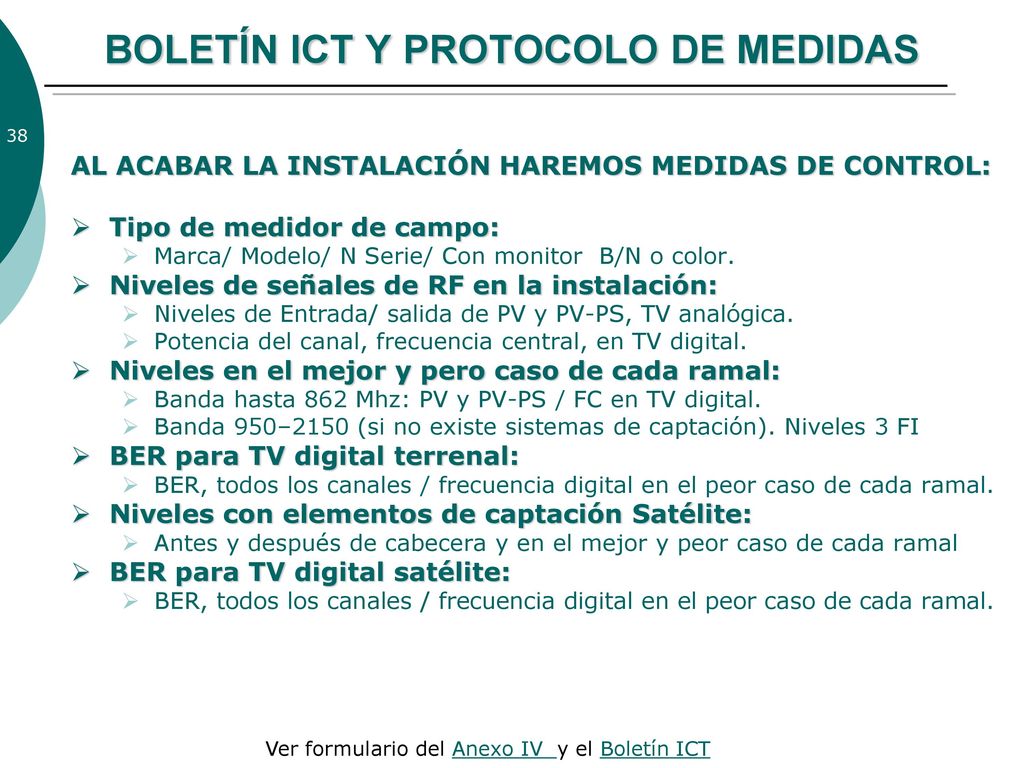

38 BOLETÍN ICT Y PROTOCOLO DE MEDIDAS
AL ACABAR LA INSTALACIÓN HAREMOS MEDIDAS DE CONTROL: Tipo de medidor de campo: Marca/ Modelo/ N Serie/ Con monitor B/N o color. Niveles de señales de RF en la instalación: Niveles de Entrada/ salida de PV y PV-PS, TV analógica. Potencia del canal, frecuencia central, en TV digital. Niveles en el mejor y pero caso de cada ramal: Banda hasta 862 Mhz: PV y PV-PS / FC en TV digital. Banda 950–2150 (si no existe sistemas de captación). Niveles 3 FI BER para TV digital terrenal: BER, todos los canales / frecuencia digital en el peor caso de cada ramal. Niveles con elementos de captación Satélite: Antes y después de cabecera y en el mejor y peor caso de cada ramal BER para TV digital satélite: Ver formulario del Anexo IV y el Boletín ICT

39 FIN DE LA PRESENTACIÓN SIGUEN IMÁGENES VINCULADAS

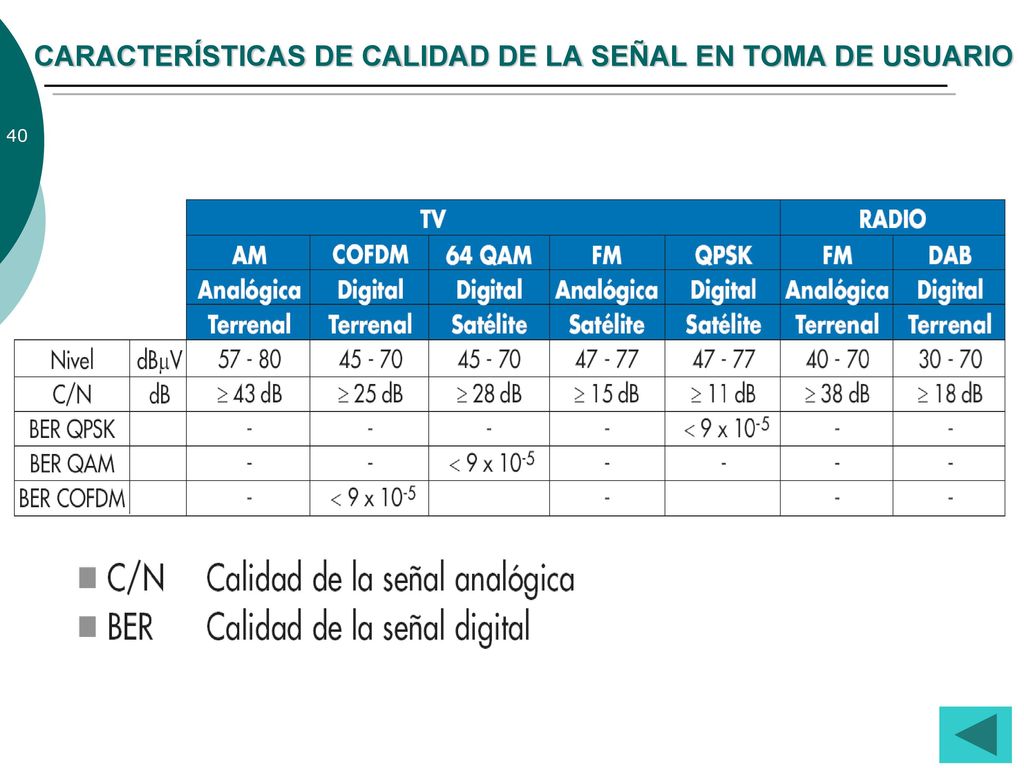

40 CARACTERÍSTICAS DE CALIDAD DE LA SEÑAL EN TOMA DE USUARIO

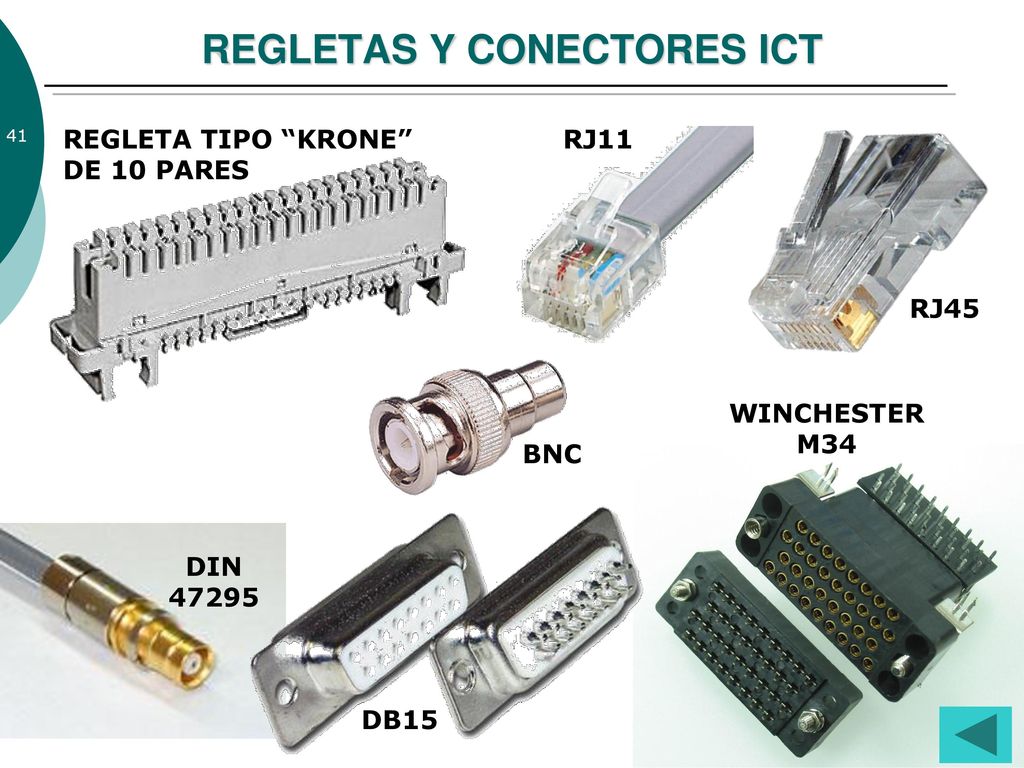

41 REGLETAS Y CONECTORES ICT
REGLETA TIPO “KRONE” DE 10 PARES RJ11 RJ45 WINCHESTER M34 BNC DIN 47295 DB15

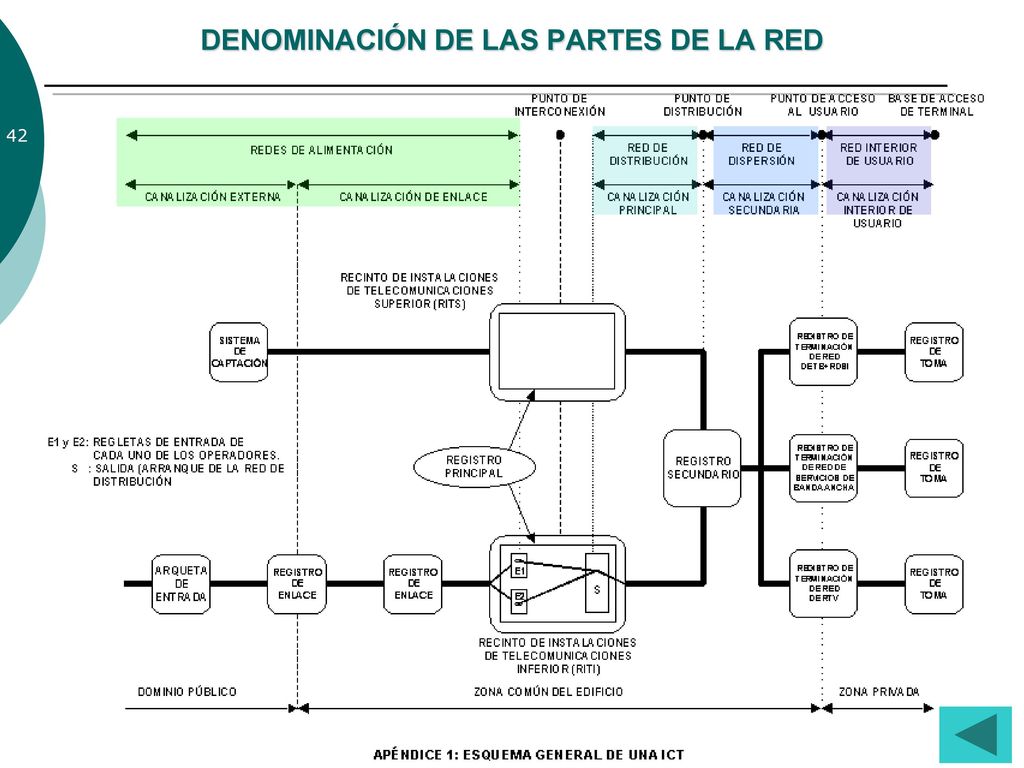

42 DENOMINACIÓN DE LAS PARTES DE LA RED

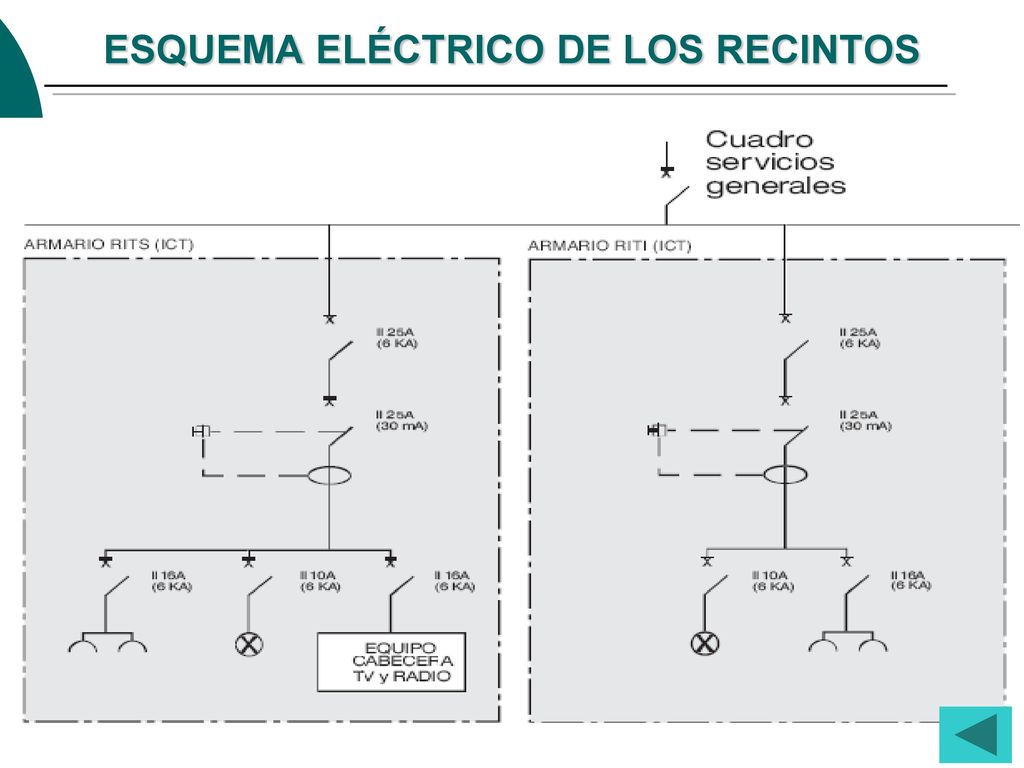

43 ESQUEMA ELÉCTRICO DE LOS RECINTOS
