PREVENCIÓN PLANES DE EMERGENCIA

Presentación del tema: "PREVENCIÓN PLANES DE EMERGENCIA"— Transcripción de la presentación:

1 PREVENCIÓN PLANES DE EMERGENCIA

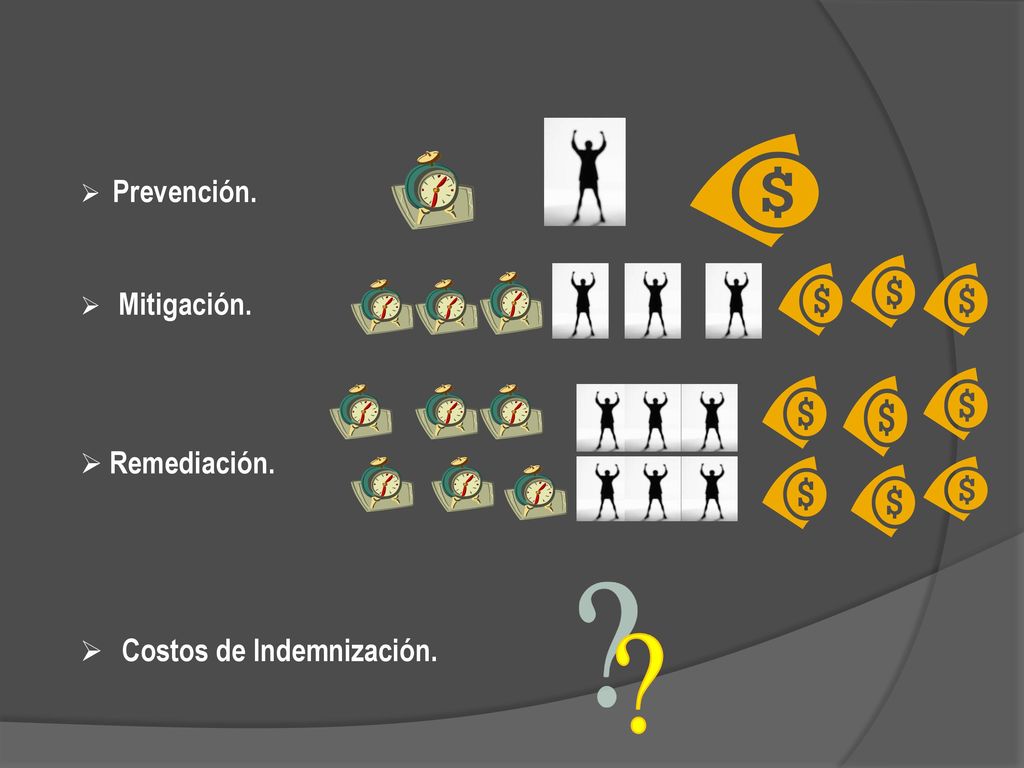

2 Prevención. Mitigación. Remediación. Costos de Indemnización. ?

3 Señalización evacuación/riesgos
Recursos de Emergencia Recursos necesarios: Señalización evacuación/riesgos Extintores portátiles/rodantes Detectores humo/fuego/calor Gabinetes contra incendio Camillas campaña/férulas Botiquines de primeros auxilios Materiales de contención

4 ORGANIZACIÓN

5 Mejor conocimiento de los riesgos Capacitación conjunta
Ventajas Las ventajas más resaltantes son: Mejor conocimiento de los riesgos Capacitación conjunta Trabajo en equipo Respuesta ante eventos adversos Reducción de daños personales

6 Costo de las Brigadas Inversión: El costo de organizar, capacitar, equipar y mantener operativas las Brigadas de Emergencia de la Empresa se equilibra al momento de responder ante casos de emergencia y reducir los posibles daños

7 Requieren motivación del personal Rotación del personal
Limitaciones Alguna limitaciones son: Requieren motivación del personal Rotación del personal Inversión en capacitación y equipos Respuesta equivocada o insuficiente

8 Convencionales: Tipos de Brigadas Brigada contra Incendios
Brigada de Primeros Auxilios Brigada de Evacuación y Rescate

9 Brigada contra Incendios
Esta brigada está conformada por personas que tienen conocimientos de Prevención de Incendios y Manejo de Extintores

10 Brigada de Primeros Auxilios
Esta brigada está conformada por personas que tienen conocimientos de primeros auxilios y realizan la atención de los heridos y enfermos

11 Brigada de Evacuación y Rescate
Esta brigada estará conformada por personas que tienen conocimientos de las Rutas de Evacuación evalúan las necesidades de Rescate, Transporte de heridos y/o enfermos

12 PLAN DE CONTINGENCIA Procedimientos contra Incendio:
Alarma Comportamiento Seguridad Evacuación Extinción Revisión Reacondicionamiento

13 PLAN DE CONTINGENCIA Procedimiento por Sismo:
Ubicación Comportamiento Zona de Seguridad Evacuación Zona de Reunión Revisión local Atención heridos

14 PLAN DE CONTINGENCIA Atención de Herido:
Bioseguridad Llamar ayuda Evaluación Atención Traslado a Hospital Registro Reposición material

15 SEÑAIZACION EN EL LOCAL
Señalización NTP : Evacuación Recursos contra Incendio Advertencia Prohibición Obligación Placas MATPEL

16 MEDIOS DE SEGURIDAD COLECTIVA
Escaleras Evacuación Rampas Presurizadas

17 DETECCION Y NOTIFICACION
Detección y Alarma: Detectores Humo Detectores Fuego Pulsadores Alarma centralizada

18 MEDIOS DE RESPUESTA A INCENDIO
Extintores, Gabinetes y Rociadores: Portátiles Rodantes Gabinetes Gases

19 REDUCCIÓN DE RIESGOS Otros medios considerados: Puestas a tierra
Vidrios templados o laminados Cortinas y Alfombras a prueba de fuego

20

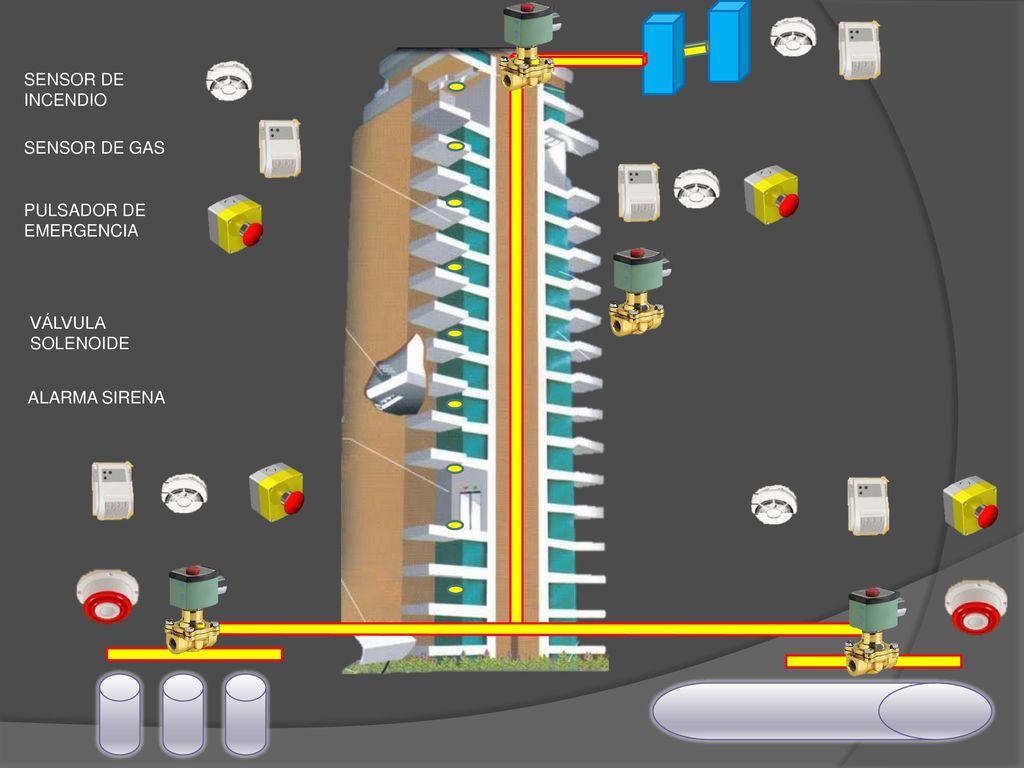

21 SENSOR DE INCENDIO SENSOR DE GAS PULSADOR DE EMERGENCIA VÁLVULA SOLENOIDE ALARMA SIRENA

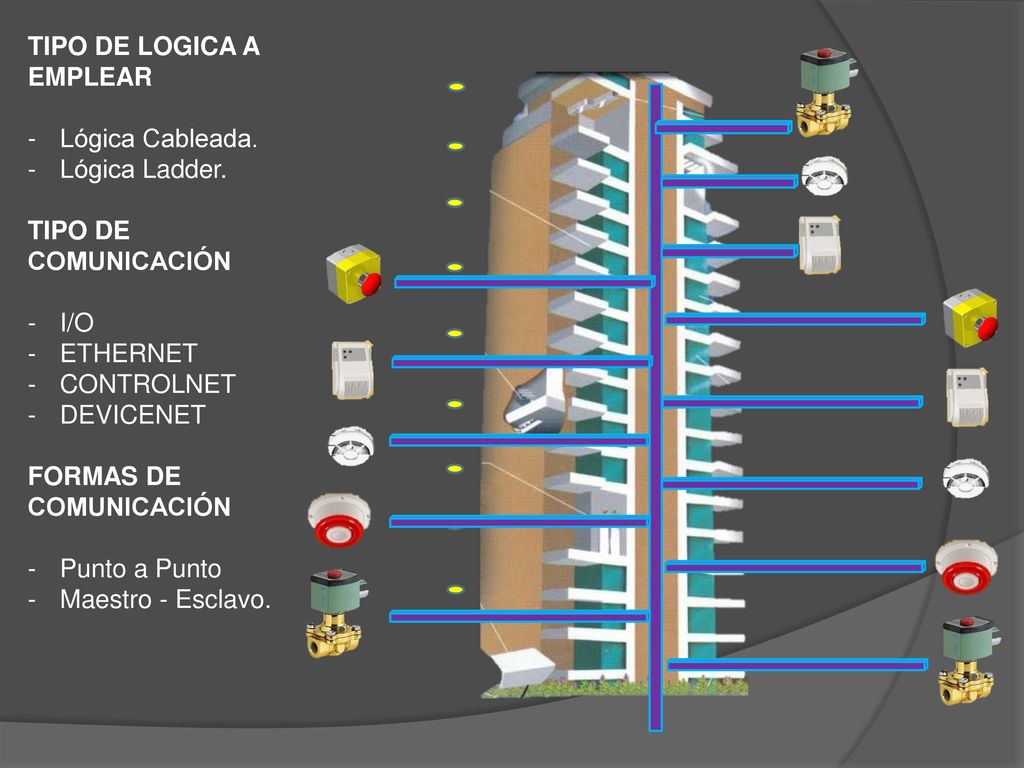

22 TIPO DE LOGICA A EMPLEAR
Lógica Cableada. Lógica Ladder. TIPO DE COMUNICACIÓN I/O ETHERNET CONTROLNET DEVICENET FORMAS DE COMUNICACIÓN Punto a Punto Maestro - Esclavo.

23 Estrategia de Redes Rockwell Automation

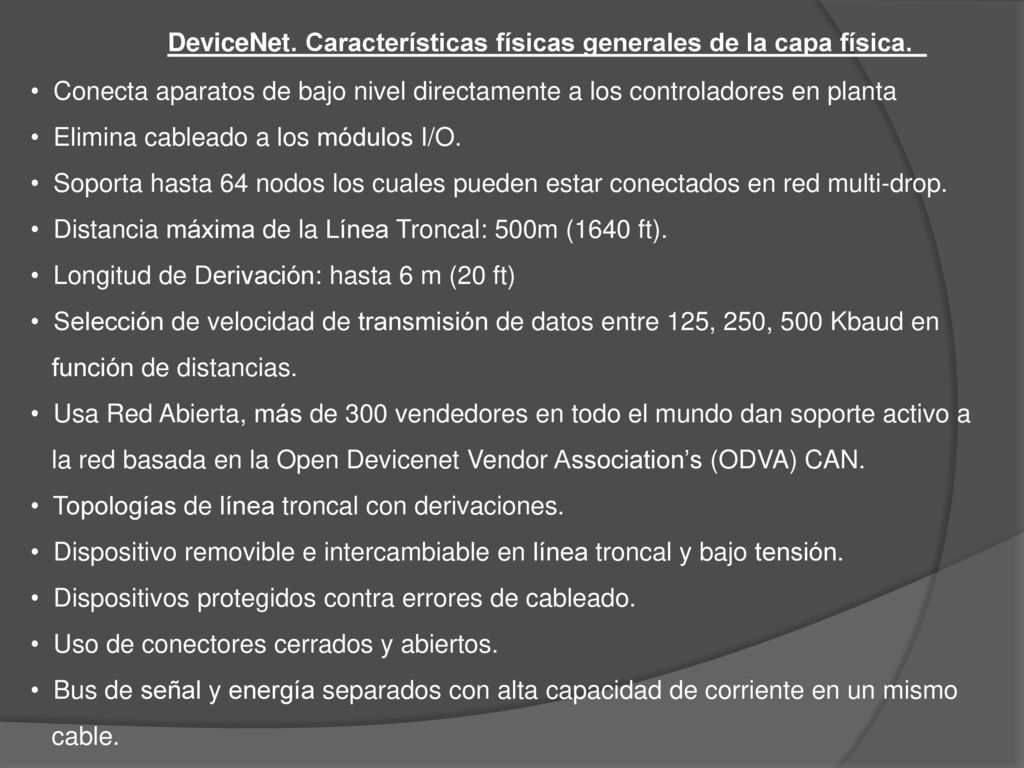

24 DeviceNet. Características físicas generales de la capa física.
Conecta aparatos de bajo nivel directamente a los controladores en planta Elimina cableado a los módulos I/O. Soporta hasta 64 nodos los cuales pueden estar conectados en red multi-drop. Distancia máxima de la Línea Troncal: 500m (1640 ft). Longitud de Derivación: hasta 6 m (20 ft) Selección de velocidad de transmisión de datos entre 125, 250, 500 Kbaud en función de distancias. Usa Red Abierta, más de 300 vendedores en todo el mundo dan soporte activo a la red basada en la Open Devicenet Vendor Association’s (ODVA) CAN. Topologías de línea troncal con derivaciones. Dispositivo removible e intercambiable en línea troncal y bajo tensión. Dispositivos protegidos contra errores de cableado. Uso de conectores cerrados y abiertos. Bus de señal y energía separados con alta capacidad de corriente en un mismo cable.

25

26 Fuente de Alimentación directa

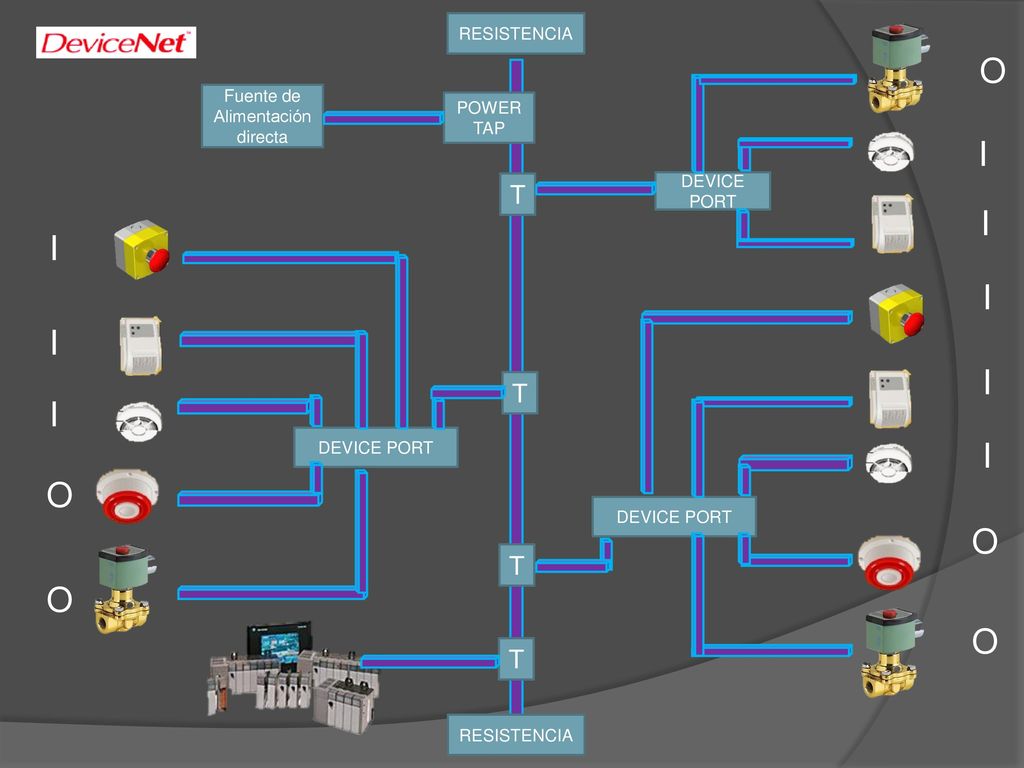

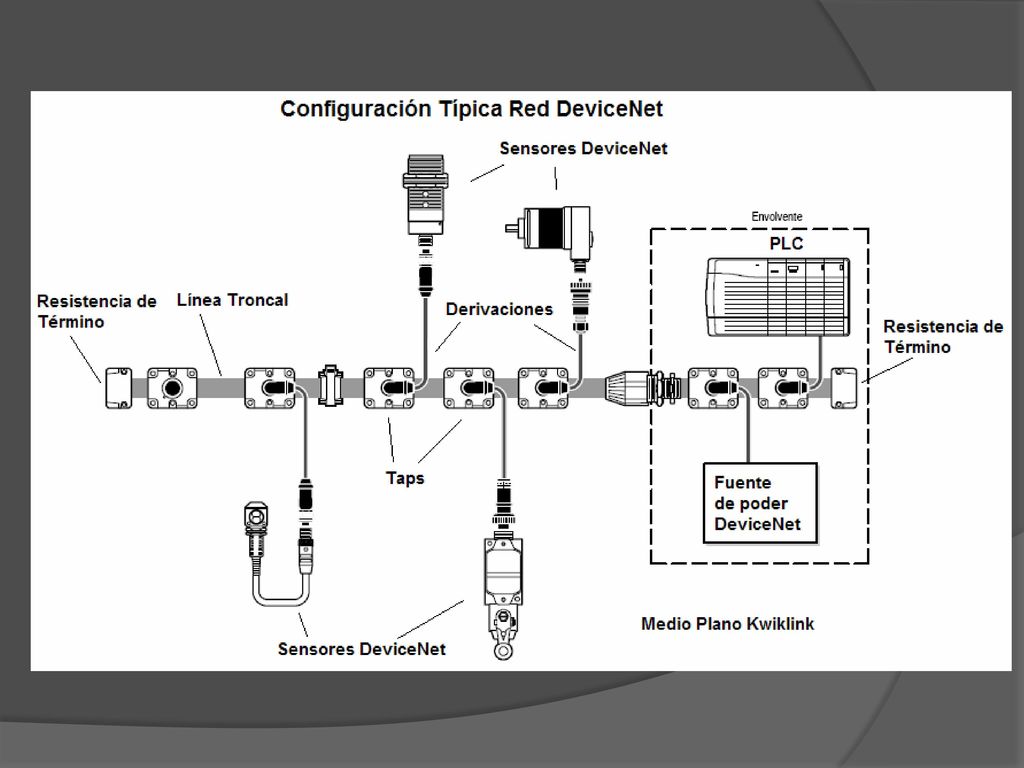

RESISTENCIA O Fuente de Alimentación directa POWER TAP I T DEVICE PORT I I I I I T I DEVICE PORT I O DEVICE PORT O T O O T RESISTENCIA

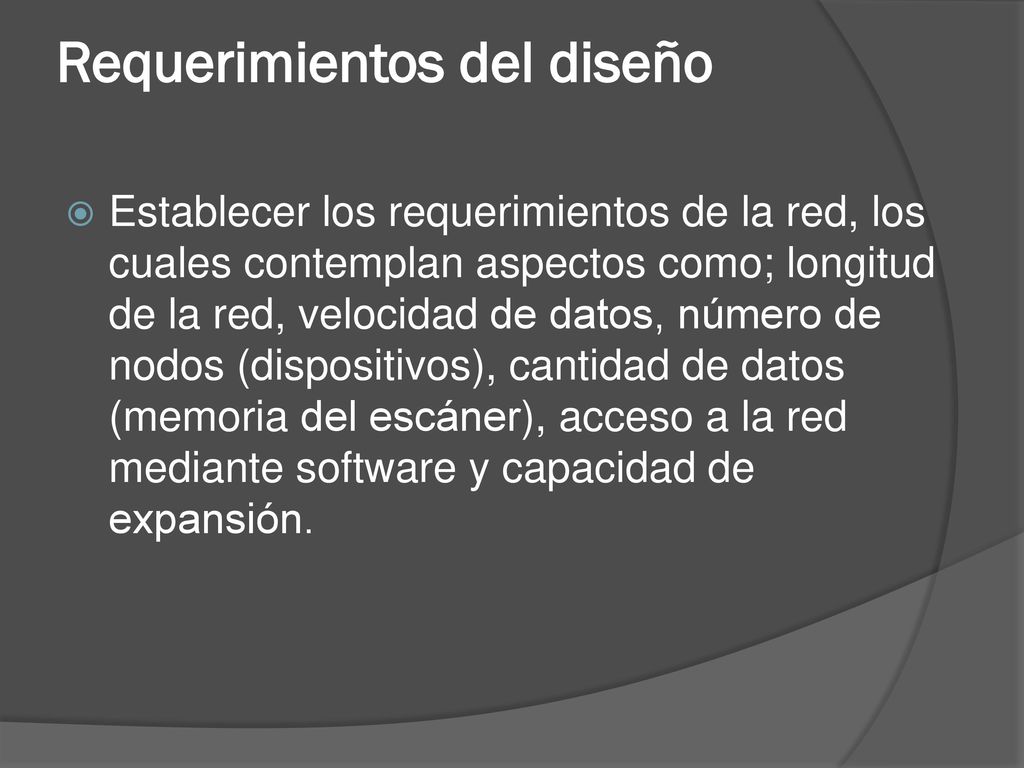

27 Requerimientos del diseño
Establecer los requerimientos de la red, los cuales contemplan aspectos como; longitud de la red, velocidad de datos, número de nodos (dispositivos), cantidad de datos (memoria del escáner), acceso a la red mediante software y capacidad de expansión.

28 DeviceNet. Denominación de cables de conexión.

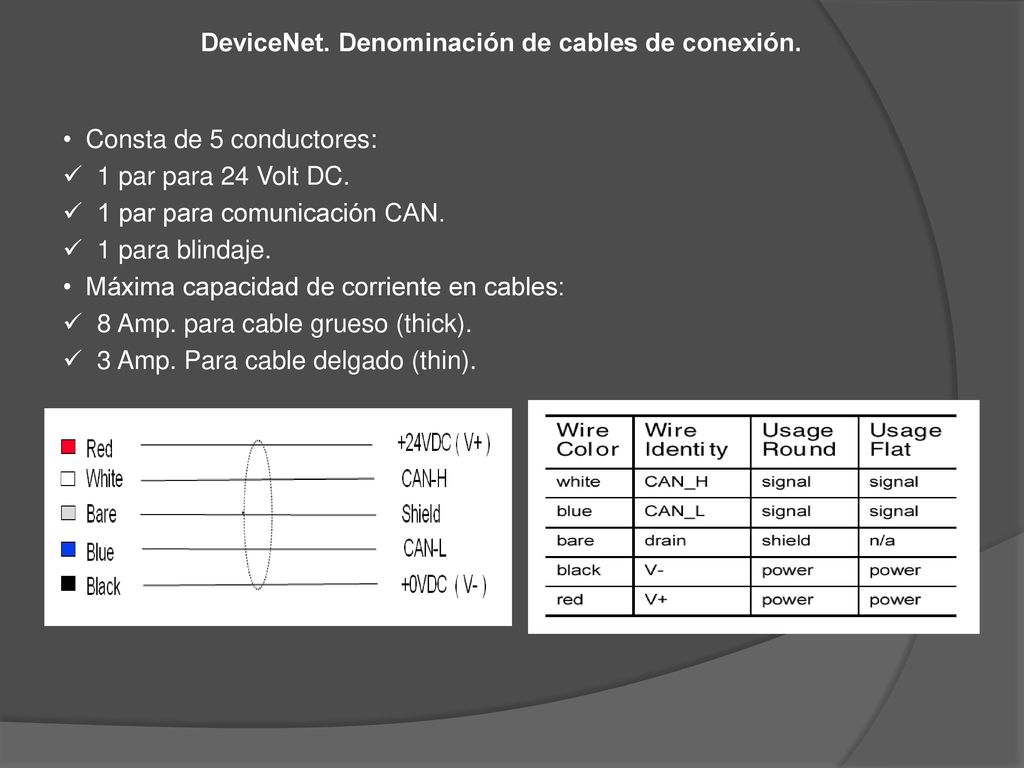

Consta de 5 conductores: 1 par para 24 Volt DC. 1 par para comunicación CAN. 1 para blindaje. Máxima capacidad de corriente en cables: 8 Amp. para cable grueso (thick). 3 Amp. Para cable delgado (thin).

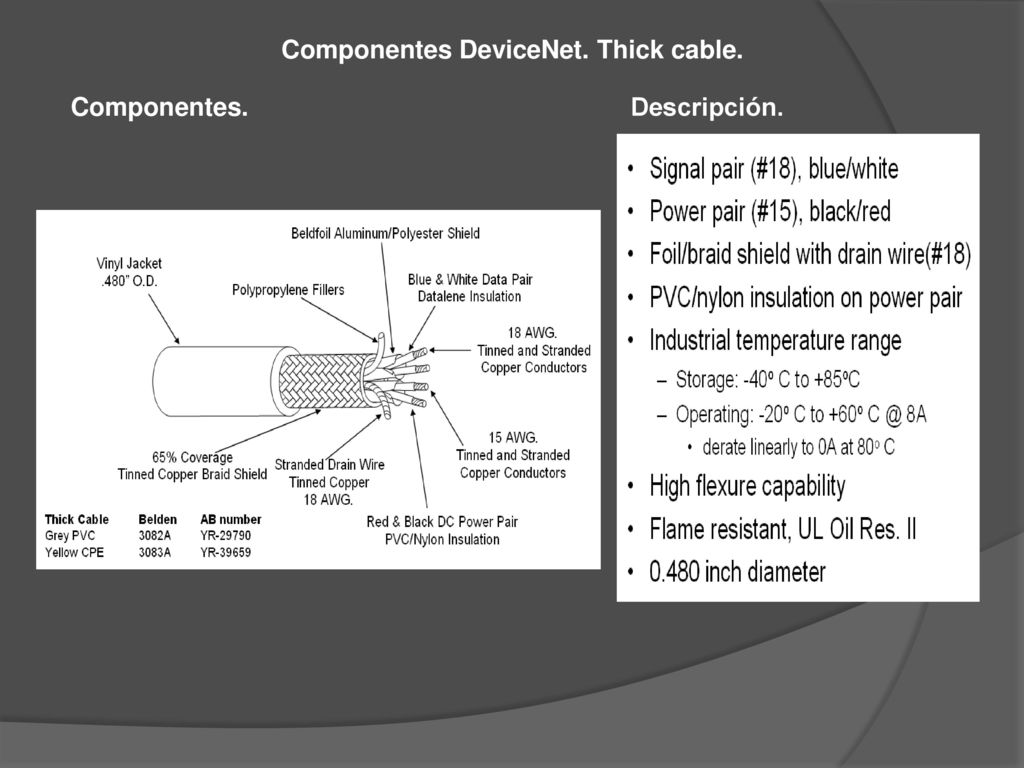

29 Componentes DeviceNet. Thick cable.
Descripción.

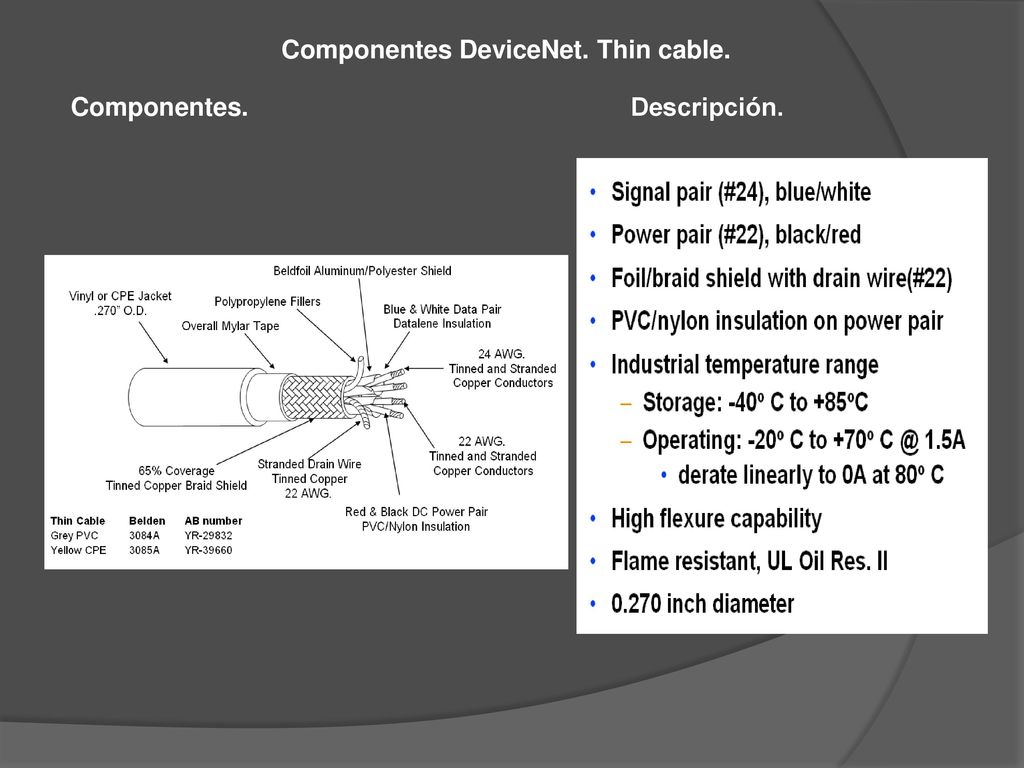

30 Componentes DeviceNet. Thin cable.
Descripción.

31 Componentes DeviceNet. Accesorios.

32 Componentes DeviceNet. Resistencias de terminación.
Deben ser resistores de 120 o 121 Ω, ¼ Watt. Deben estar ubicados a cada lado de la línea troncal en los terminales de señal (White – Blue). Están disponibles con encapsulado abierto y cerrado. El no uso de ellos puede causar fallas en el funcionamiento de los dispositivos.

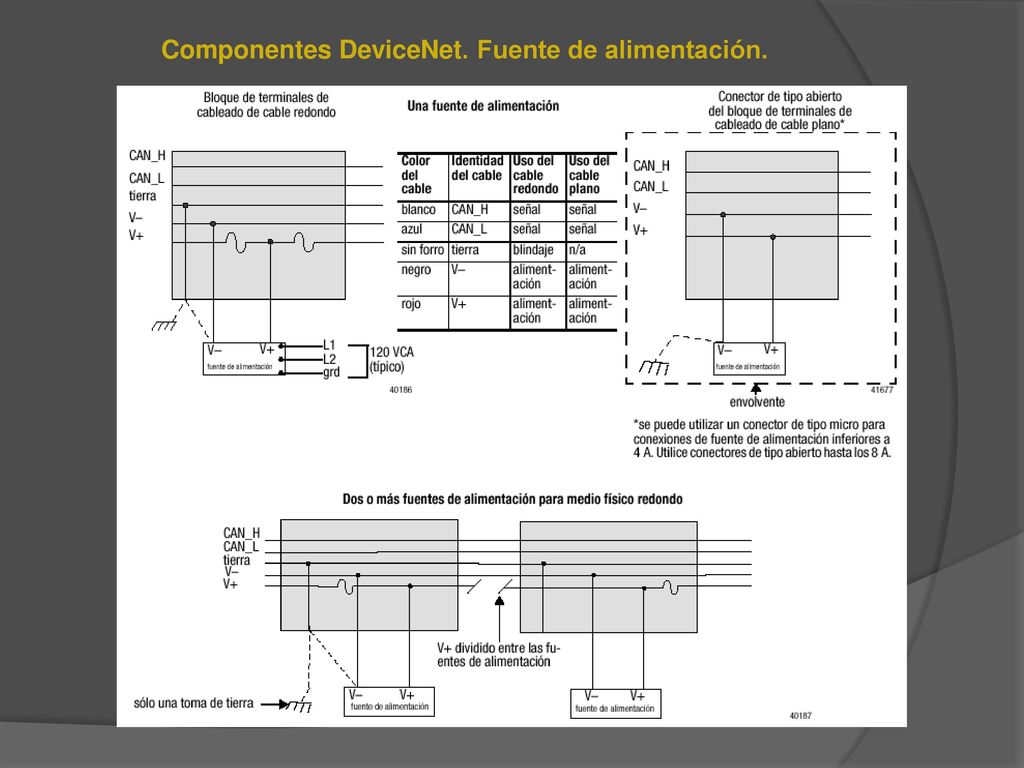

33 Componentes DeviceNet. Fuente de alimentación.

34 MÓDULOS DE COMUNICACIÓN REMOTA I/O

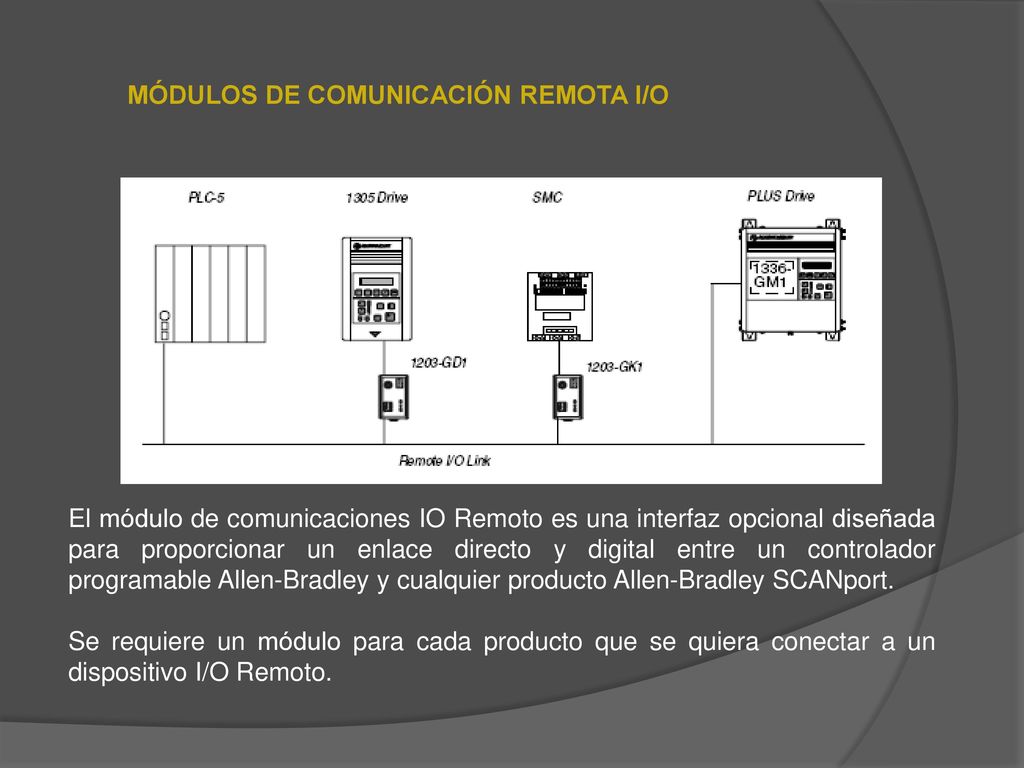

El módulo de comunicaciones IO Remoto es una interfaz opcional diseñada para proporcionar un enlace directo y digital entre un controlador programable Allen-Bradley y cualquier producto Allen-Bradley SCANport. Se requiere un módulo para cada producto que se quiera conectar a un dispositivo I/O Remoto.

35 COMUNICACIÓN - CONFIGURACIÓN
