Instalación
2
El bus CS31 es una interface serie RS485
Un partrenzado y mallado RS485 (el par trenzado debe ser simétrico) Protocolo Maestro / Esclavo: 1 única unidad maestra en el bus Puede manejar hasta 31 puntos de conexión longitud máxima: 500 m sin amplificador 2000 m con 3 amplificadores (NCBR o NCB)
3

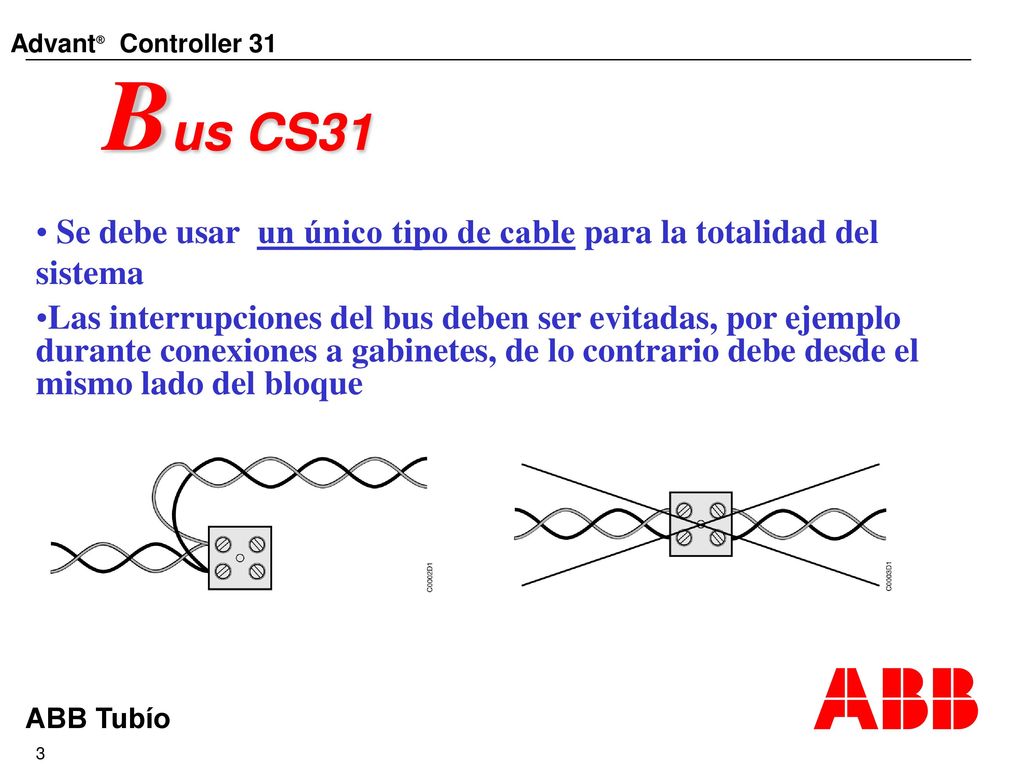

Bus CS31 Se debe usar un único tipo de cable para la totalidad del sistema Las interrupciones del bus deben ser evitadas, por ejemplo durante conexiones a gabinetes, de lo contrario debe desde el mismo lado del bloque
4

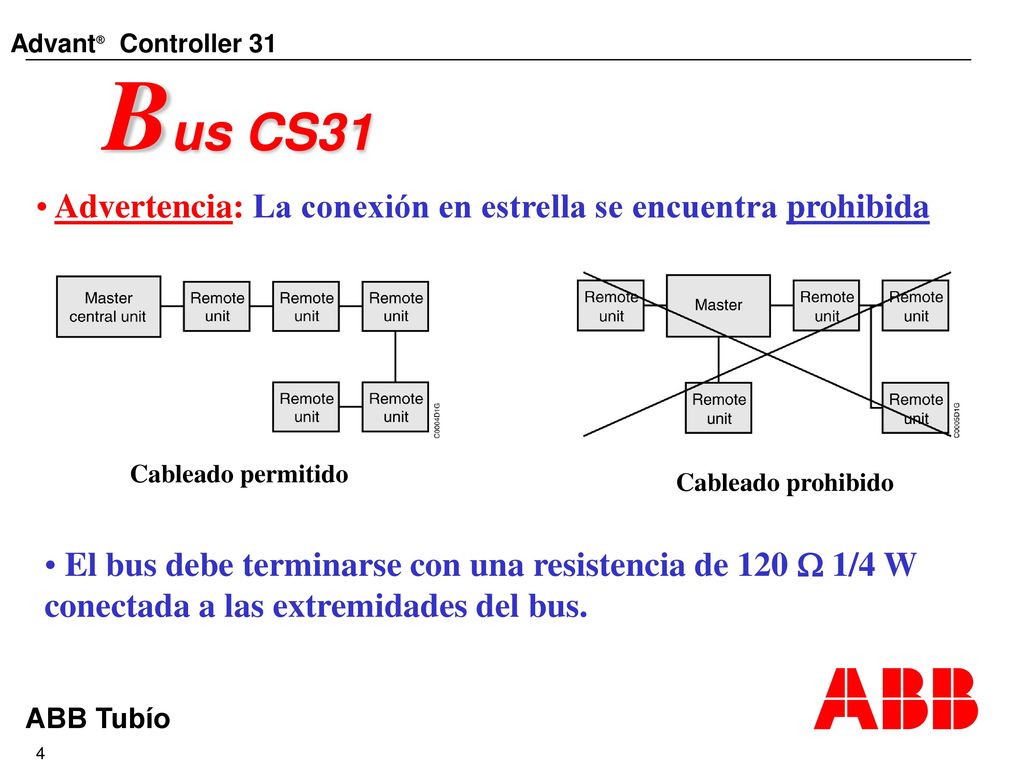

Bus CS31 Advertencia: La conexión en estrella se encuentra prohibida
Cableado permitido Cableado prohibido El bus debe terminarse con una resistencia de 120 1/4 W conectada a las extremidades del bus.
5

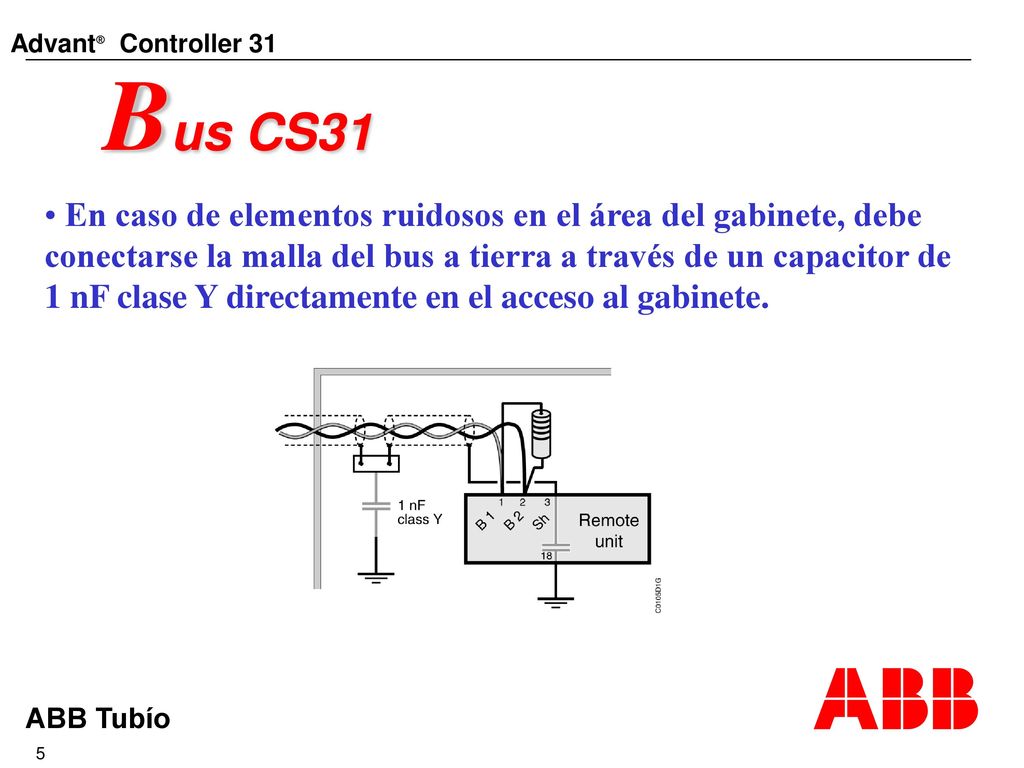

Bus CS31 En caso de elementos ruidosos en el área del gabinete, debe conectarse la malla del bus a tierra a través de un capacitor de 1 nF clase Y directamente en el acceso al gabinete.
6

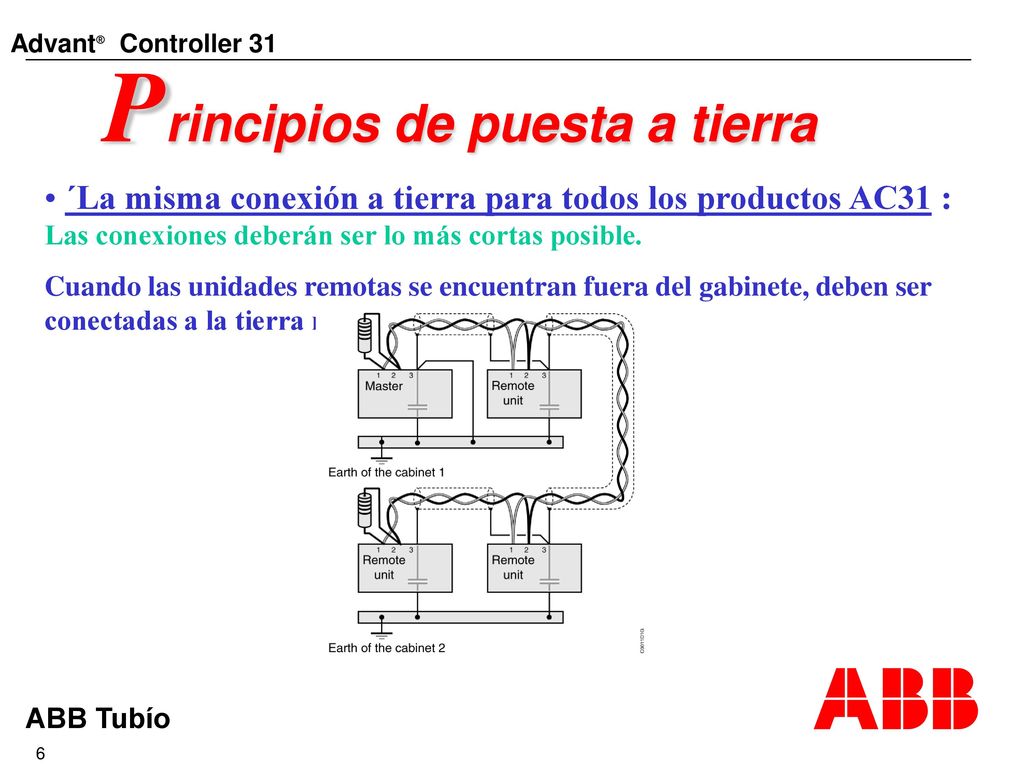

Principios de puesta a tierra
´La misma conexión a tierra para todos los productos AC31 : Las conexiones deberán ser lo más cortas posible. Cuando las unidades remotas se encuentran fuera del gabinete, deben ser conectadas a la tierra más cercana.
7

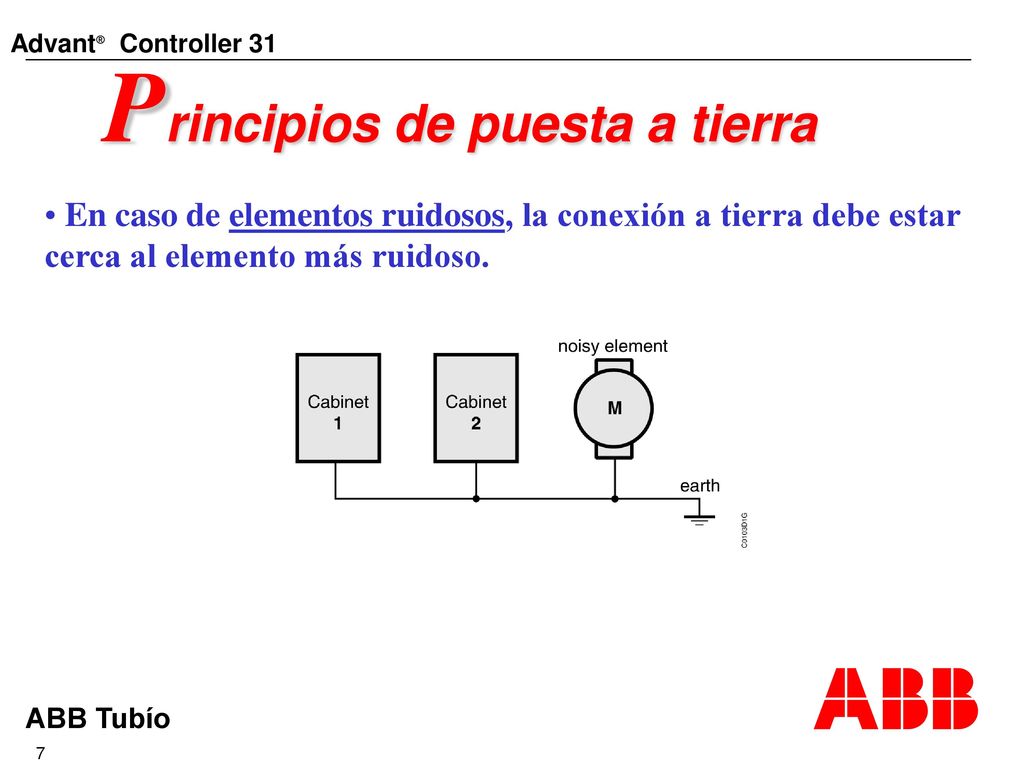

Principios de puesta a tierra
En caso de elementos ruidosos, la conexión a tierra debe estar cerca al elemento más ruidoso.
