Diapositiva de instrucciones

Diapositiva de instrucciones
Guía para el ponente “Seminario de actualización NobelReplace® Platform Shift” Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

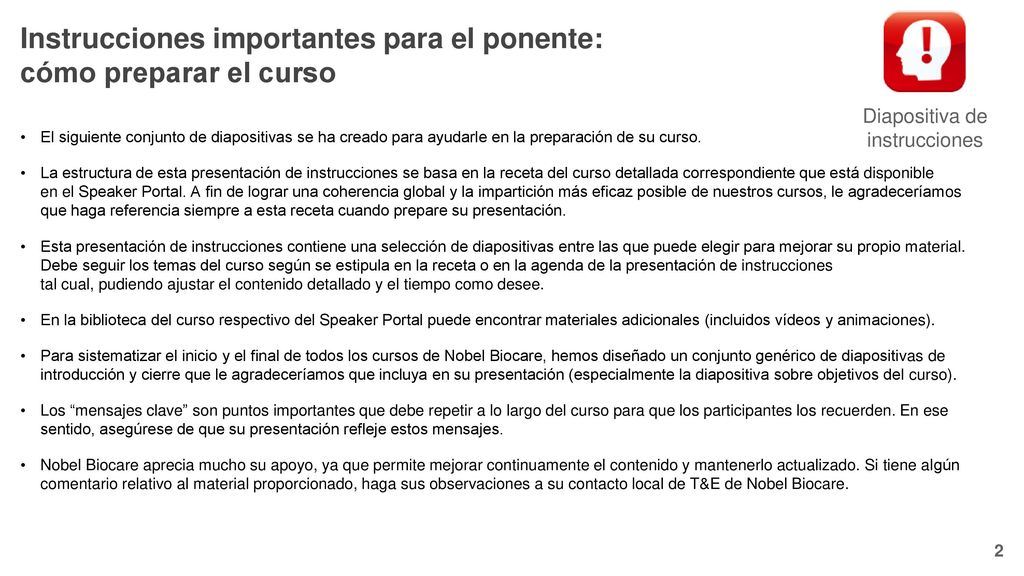

Instrucciones importantes para el ponente: cómo preparar el curso
Diapositiva de instrucciones Instrucciones importantes para el ponente: cómo preparar el curso El siguiente conjunto de diapositivas se ha creado para ayudarle en la preparación de su curso. La estructura de esta presentación de instrucciones se basa en la receta del curso detallada correspondiente que está disponible en el Speaker Portal. A fin de lograr una coherencia global y la impartición más eficaz posible de nuestros cursos, le agradeceríamos que haga referencia siempre a esta receta cuando prepare su presentación. Esta presentación de instrucciones contiene una selección de diapositivas entre las que puede elegir para mejorar su propio material. Debe seguir los temas del curso según se estipula en la receta o en la agenda de la presentación de instrucciones tal cual, pudiendo ajustar el contenido detallado y el tiempo como desee. En la biblioteca del curso respectivo del Speaker Portal puede encontrar materiales adicionales (incluidos vídeos y animaciones). Para sistematizar el inicio y el final de todos los cursos de Nobel Biocare, hemos diseñado un conjunto genérico de diapositivas de introducción y cierre que le agradeceríamos que incluya en su presentación (especialmente la diapositiva sobre objetivos del curso). Los “mensajes clave” son puntos importantes que debe repetir a lo largo del curso para que los participantes los recuerden. En ese sentido, asegúrese de que su presentación refleje estos mensajes. Nobel Biocare aprecia mucho su apoyo, ya que permite mejorar continuamente el contenido y mantenerlo actualizado. Si tiene algún comentario relativo al material proporcionado, haga sus observaciones a su contacto local de T&E de Nobel Biocare.

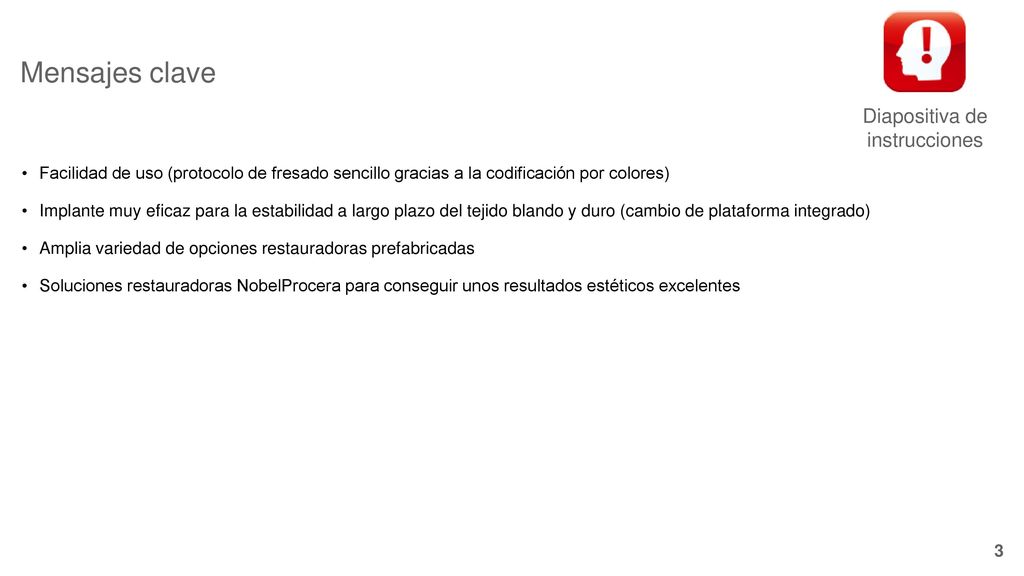

Mensajes clave Facilidad de uso (protocolo de fresado sencillo gracias a la codificación por colores) Implante muy eficaz para la estabilidad a largo plazo del tejido blando y duro (cambio de plataforma integrado) Amplia variedad de opciones restauradoras prefabricadas Soluciones restauradoras NobelProcera para conseguir unos resultados estéticos excelentes

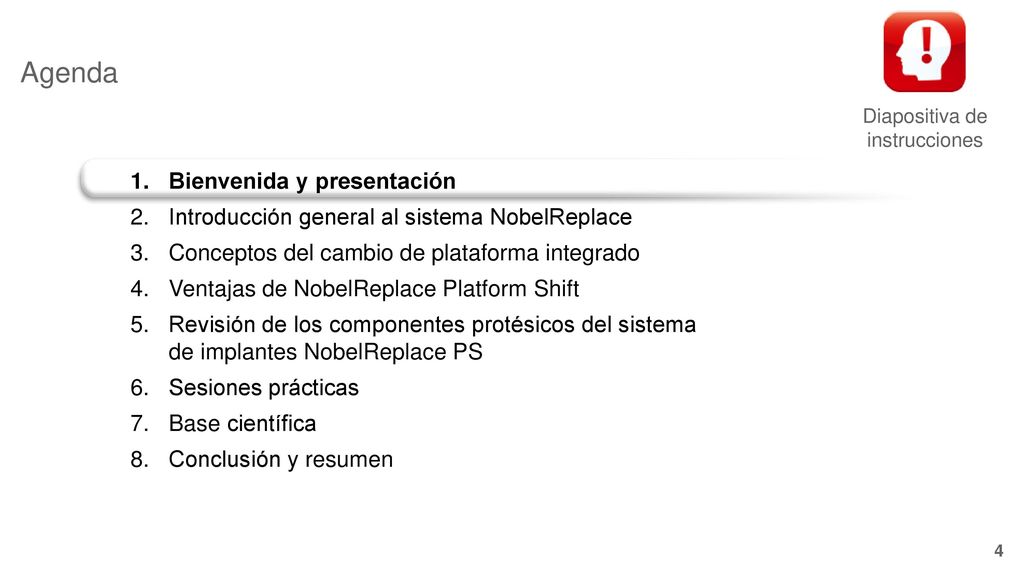

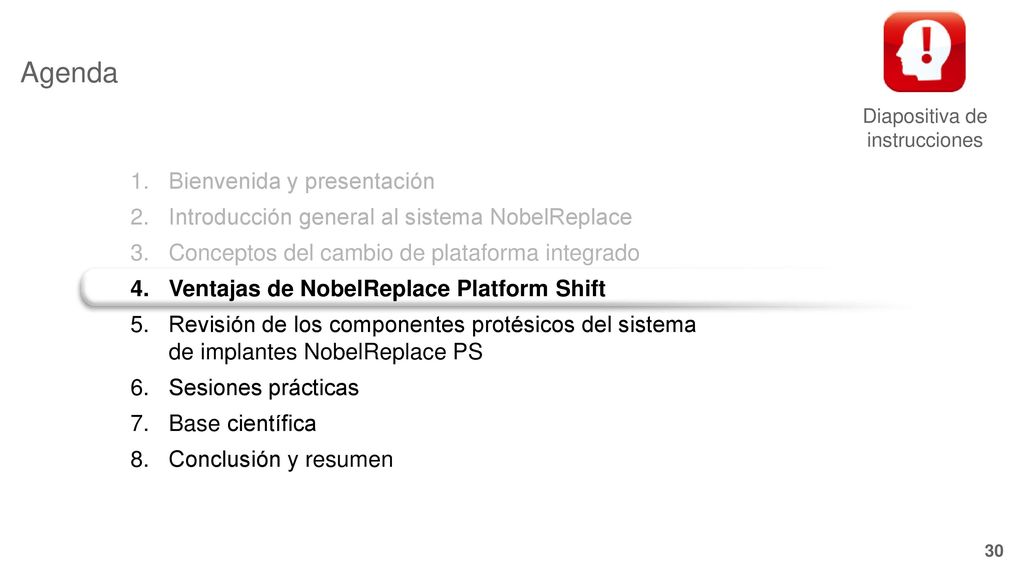

Agenda Bienvenida y presentación Introducción general al sistema NobelReplace Conceptos del cambio de plataforma integrado Ventajas de NobelReplace Platform Shift Revisión de los componentes protésicos del sistema de implantes NobelReplace PS Sesiones prácticas Base científica Conclusión y resumen

Bienvenida y presentación

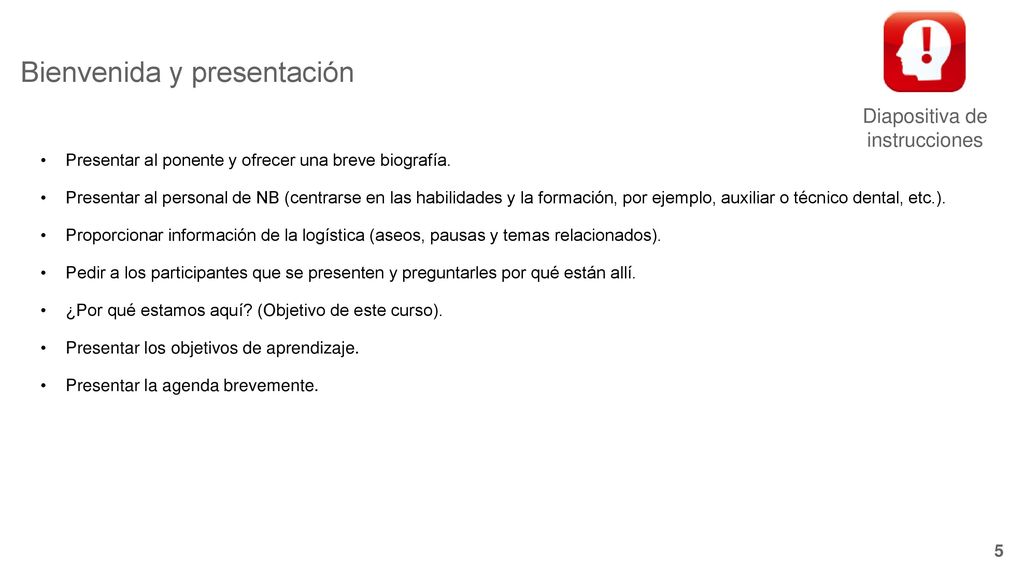

Diapositiva de instrucciones Bienvenida y presentación Presentar al ponente y ofrecer una breve biografía. Presentar al personal de NB (centrarse en las habilidades y la formación, por ejemplo, auxiliar o técnico dental, etc.). Proporcionar información de la logística (aseos, pausas y temas relacionados). Pedir a los participantes que se presenten y preguntarles por qué están allí. ¿Por qué estamos aquí? (Objetivo de este curso). Presentar los objetivos de aprendizaje. Presentar la agenda brevemente.

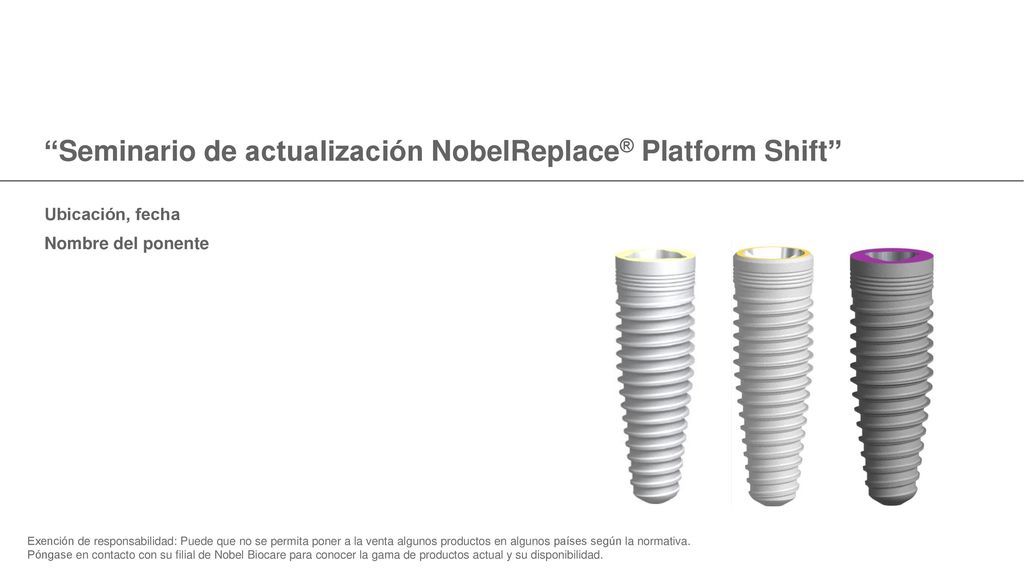

“Seminario de actualización NobelReplace® Platform Shift”
Ubicación, fecha Nombre del ponente Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Sustituir con puntos clave de la biografía del ponente
Dolore eu feugiat nulla facilisis at vero et Accumsan et iusto odio dignissim qui blandit Praesent luptatum zzril delenit augue duis dolore te feugait nulla Facilisi. Lorem ipsum dolor sit Amet, consectetuer adipiscing elit, sed diam nonummy Mibh euismod tincidunt ut laoreet dolore Magna aliquam erat volutpat. Ut wisi enim ad minim veniam. Sustituir con puntos clave de la biografía del ponente

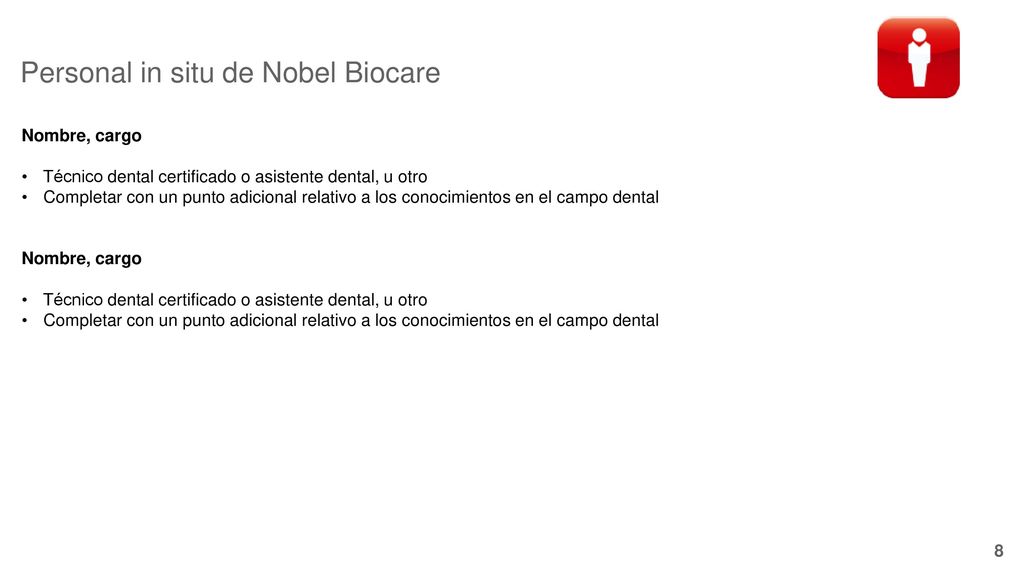

Personal in situ de Nobel Biocare
Nombre, cargo Técnico dental certificado o asistente dental, u otro Completar con un punto adicional relativo a los conocimientos en el campo dental

Objetivos del curso Proporcionar una visión general de las características más importantes del sistema de implantes NobelReplace Explorar el concepto de cambio de plataforma integrado y sus ventajas para la estabilidad del tejido Mostrar las ventajas del cambio de plataforma integrado combinado con la conexión “tri-channel” Examinar los componentes protésicos del sistema de implantes NobelReplace Objetivo de este curso: Explorar el concepto y las ventajas del cambio de plataforma integrado combinado con la conexión “tri-channel” del sistema de implantes NobelReplace.

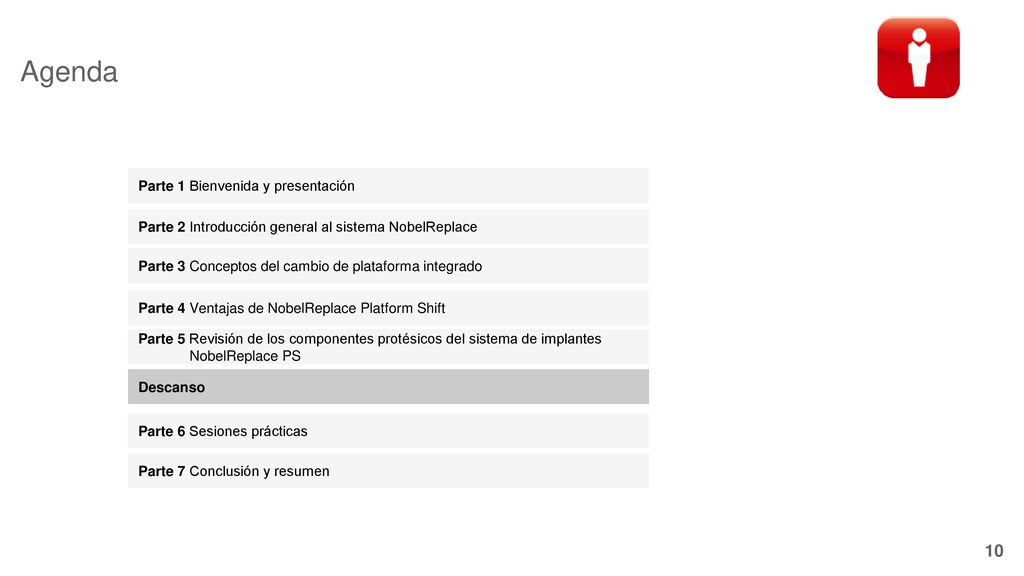

Agenda Parte 1 Bienvenida y presentación
Parte 2 Introducción general al sistema NobelReplace Parte 3 Conceptos del cambio de plataforma integrado Parte 4 Ventajas de NobelReplace Platform Shift Parte 5 Revisión de los componentes protésicos del sistema de implantes NobelReplace PS Descanso Parte 6 Sesiones prácticas Parte 7 Conclusión y resumen

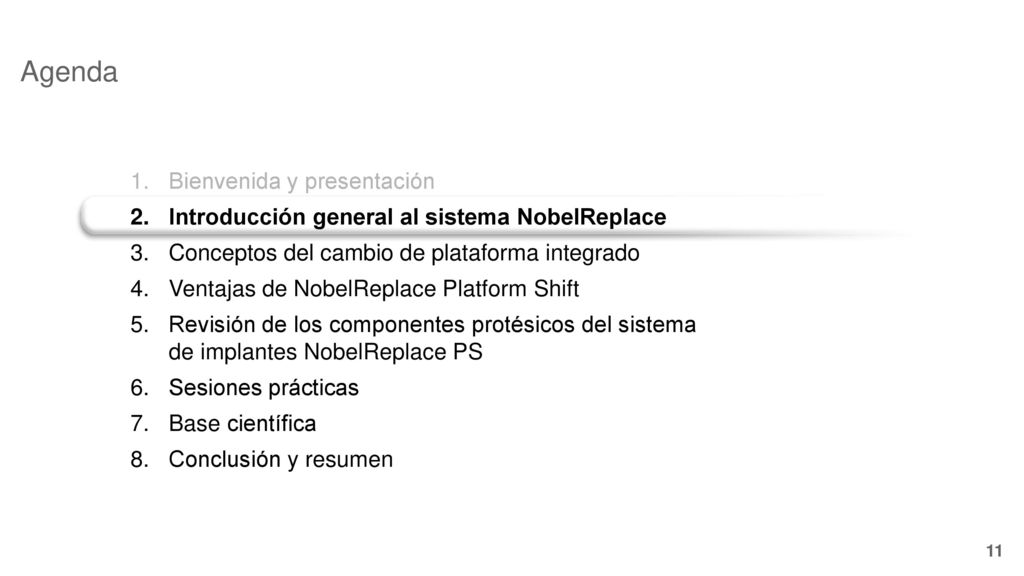

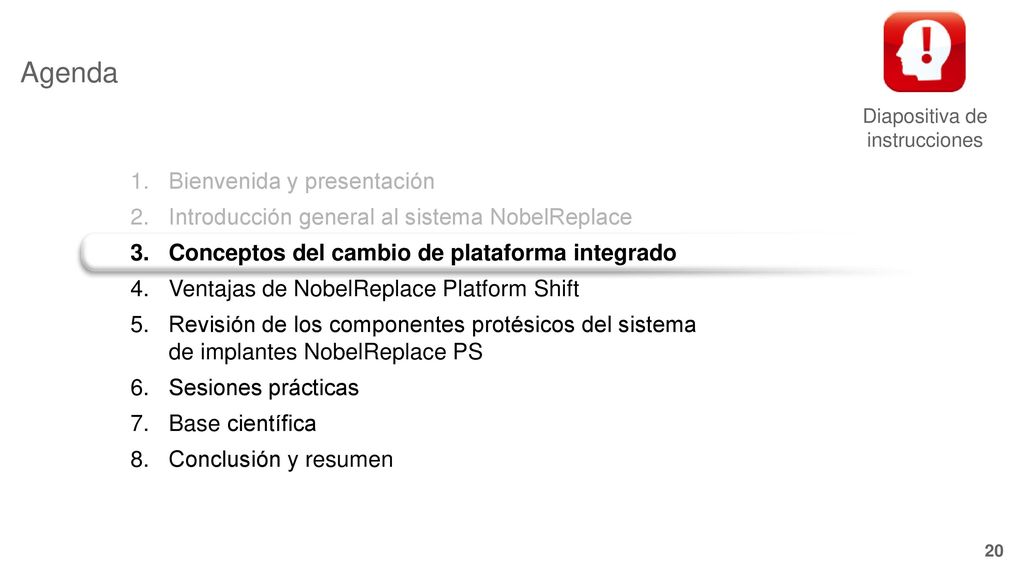

Agenda Bienvenida y presentación
Introducción general al sistema NobelReplace Conceptos del cambio de plataforma integrado Ventajas de NobelReplace Platform Shift Revisión de los componentes protésicos del sistema de implantes NobelReplace PS Sesiones prácticas Base científica Conclusión y resumen

Introducción general al sistema NobelReplace®

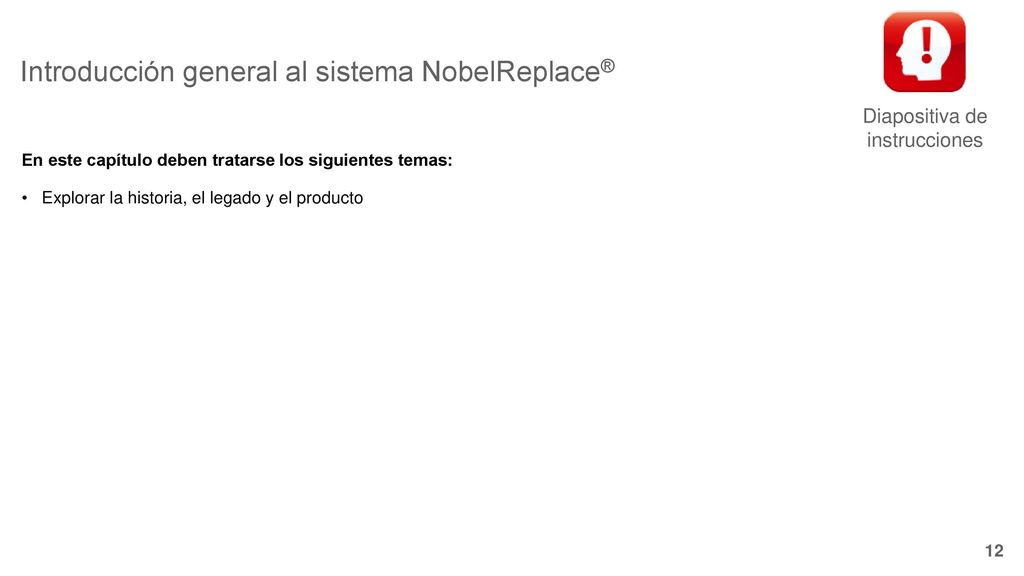

Diapositiva de instrucciones Introducción general al sistema NobelReplace® En este capítulo deben tratarse los siguientes temas: Explorar la historia, el legado y el producto

Historia de NobelReplace®

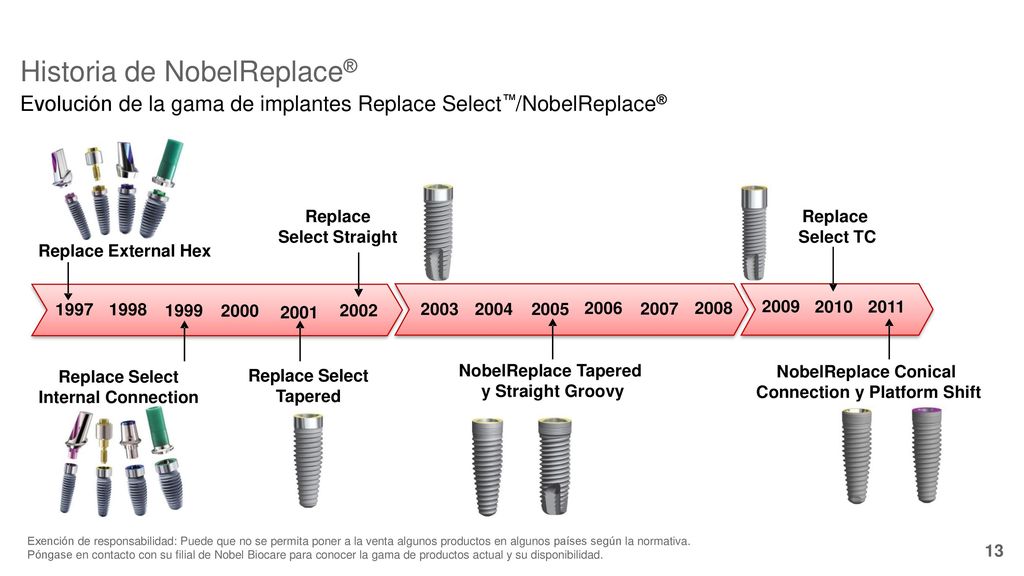

Evolución de la gama de implantes Replace Select™/NobelReplace® Replace Select Straight Replace Select TC Replace External Hex 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 Replace Select Internal Connection Replace Select Tapered NobelReplace Tapered y Straight Groovy NobelReplace Conical Connection y Platform Shift Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Historia de NobelReplace®

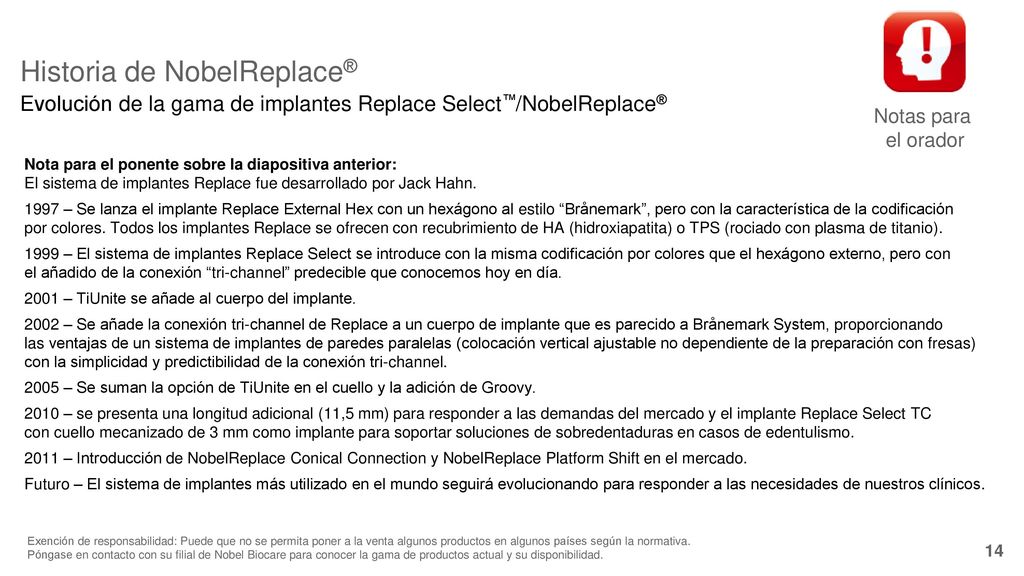

Notas para el orador Historia de NobelReplace® Evolución de la gama de implantes Replace Select™/NobelReplace® Nota para el ponente sobre la diapositiva anterior: El sistema de implantes Replace fue desarrollado por Jack Hahn. 1997 – Se lanza el implante Replace External Hex con un hexágono al estilo “Brånemark”, pero con la característica de la codificación por colores. Todos los implantes Replace se ofrecen con recubrimiento de HA (hidroxiapatita) o TPS (rociado con plasma de titanio). 1999 – El sistema de implantes Replace Select se introduce con la misma codificación por colores que el hexágono externo, pero con el añadido de la conexión “tri-channel” predecible que conocemos hoy en día. 2001 – TiUnite se añade al cuerpo del implante. 2002 – Se añade la conexión tri-channel de Replace a un cuerpo de implante que es parecido a Brånemark System, proporcionando las ventajas de un sistema de implantes de paredes paralelas (colocación vertical ajustable no dependiente de la preparación con fresas) con la simplicidad y predictibilidad de la conexión tri-channel. 2005 – Se suman la opción de TiUnite en el cuello y la adición de Groovy. 2010 – se presenta una longitud adicional (11,5 mm) para responder a las demandas del mercado y el implante Replace Select TC con cuello mecanizado de 3 mm como implante para soportar soluciones de sobredentaduras en casos de edentulismo. 2011 – Introducción de NobelReplace Conical Connection y NobelReplace Platform Shift en el mercado. Futuro – El sistema de implantes más utilizado en el mundo seguirá evolucionando para responder a las necesidades de nuestros clínicos. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

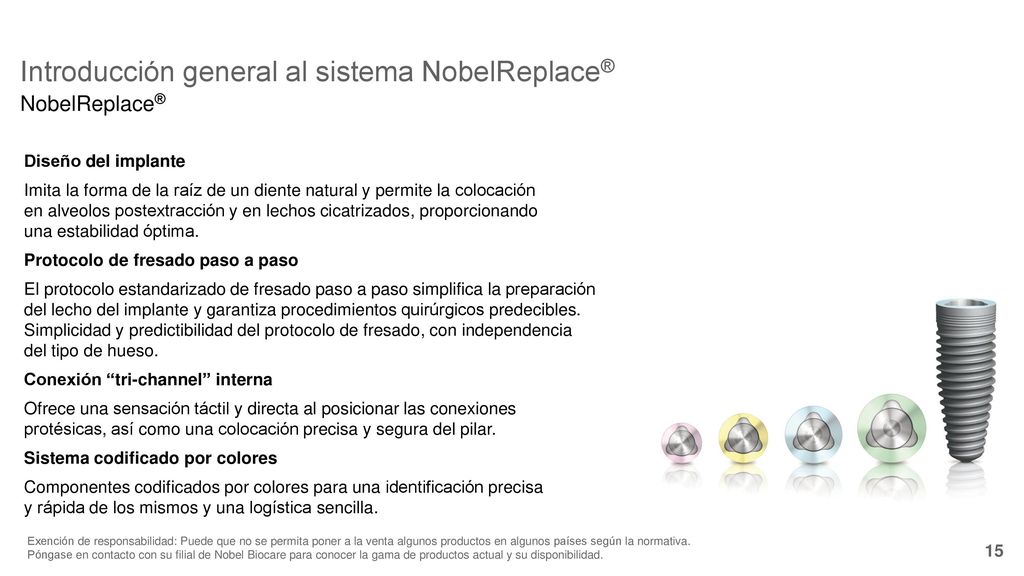

Diseño del implante Imita la forma de la raíz de un diente natural y permite la colocación en alveolos postextracción y en lechos cicatrizados, proporcionando una estabilidad óptima. Protocolo de fresado paso a paso El protocolo estandarizado de fresado paso a paso simplifica la preparación del lecho del implante y garantiza procedimientos quirúrgicos predecibles. Simplicidad y predictibilidad del protocolo de fresado, con independencia del tipo de hueso. Conexión “tri-channel” interna Ofrece una sensación táctil y directa al posicionar las conexiones protésicas, así como una colocación precisa y segura del pilar. Sistema codificado por colores Componentes codificados por colores para una identificación precisa y rápida de los mismos y una logística sencilla. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

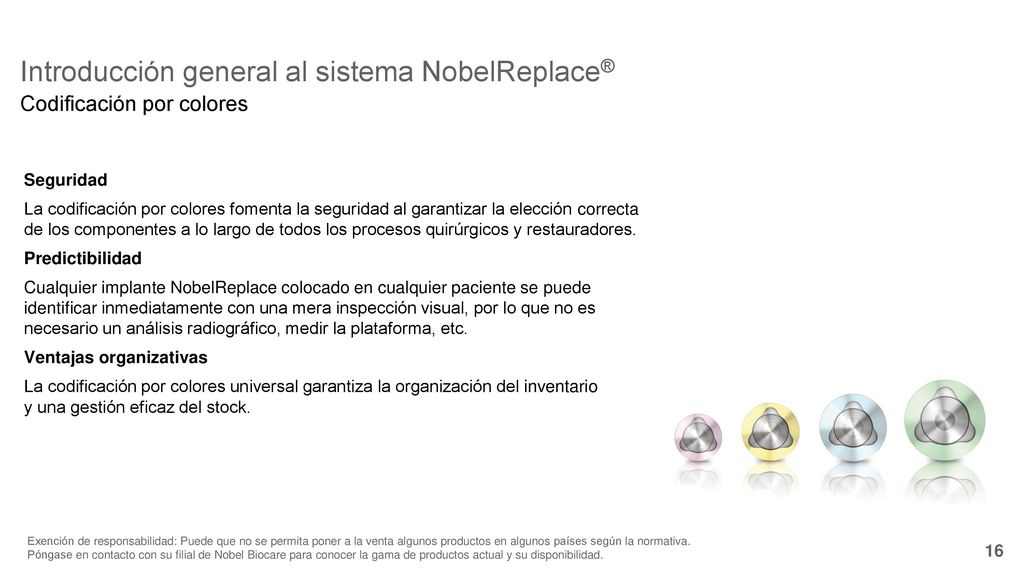

Codificación por colores Seguridad La codificación por colores fomenta la seguridad al garantizar la elección correcta de los componentes a lo largo de todos los procesos quirúrgicos y restauradores. Predictibilidad Cualquier implante NobelReplace colocado en cualquier paciente se puede identificar inmediatamente con una mera inspección visual, por lo que no es necesario un análisis radiográfico, medir la plataforma, etc. Ventajas organizativas La codificación por colores universal garantiza la organización del inventario y una gestión eficaz del stock. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

El sistema preferido para empezar con los implantes dentales Sistema codificado por colores Identificación sencilla durante la colocación y restauración de todos los componentes gracias a la codificación por colores (implantes, fresas, formadoras de rosca, instrumentos de inserción, tornillos de cierre, pilares y kits quirúrgicos). Protocolo de fresado paso a paso Protocolo simplificado y estandarizado de fresado paso a paso que respalda el procedimiento quirúrgico. Versatilidad protésica La restauración resulta sencilla gracias a las tres posiciones de la conexión “tri-channel” interna. La amplia gama de soluciones protésicas incluye desde coronas, puentes y trabajo dental convencional hasta prótesis sobre implantes. Locator® es una marca registrada de Zest Anchors Inc. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

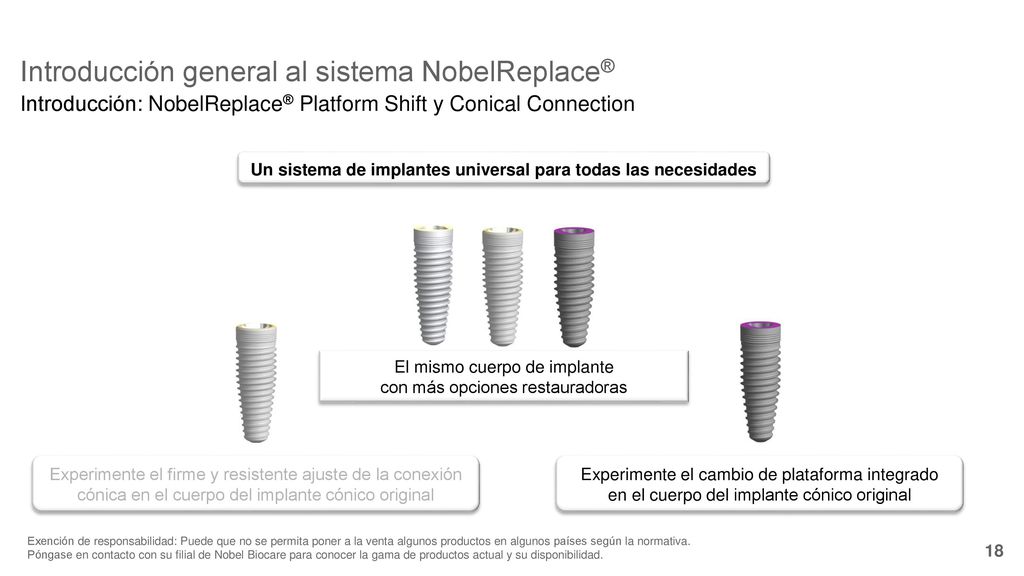

Un sistema de implantes universal para todas las necesidades
8/25/2018 Introducción general al sistema NobelReplace® Introducción: NobelReplace® Platform Shift y Conical Connection Un sistema de implantes universal para todas las necesidades El mismo cuerpo de implante con más opciones restauradoras Experimente el firme y resistente ajuste de la conexión cónica en el cuerpo del implante cónico original Experimente el cambio de plataforma integrado en el cuerpo del implante cónico original Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Diapositiva de instrucciones Introducción general al sistema NobelReplace® Contenido/material que proporciona el conferenciante En el Speaker Portal, se puede encontrar material adicional.

Conceptos del cambio de plataforma integrado

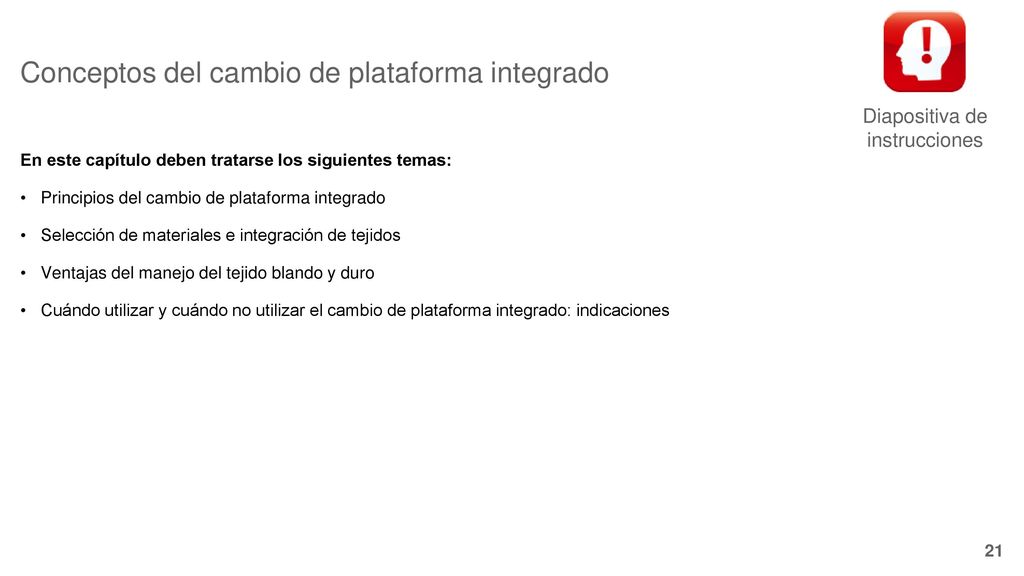

Diapositiva de instrucciones Conceptos del cambio de plataforma integrado En este capítulo deben tratarse los siguientes temas: Principios del cambio de plataforma integrado Selección de materiales e integración de tejidos Ventajas del manejo del tejido blando y duro Cuándo utilizar y cuándo no utilizar el cambio de plataforma integrado: indicaciones

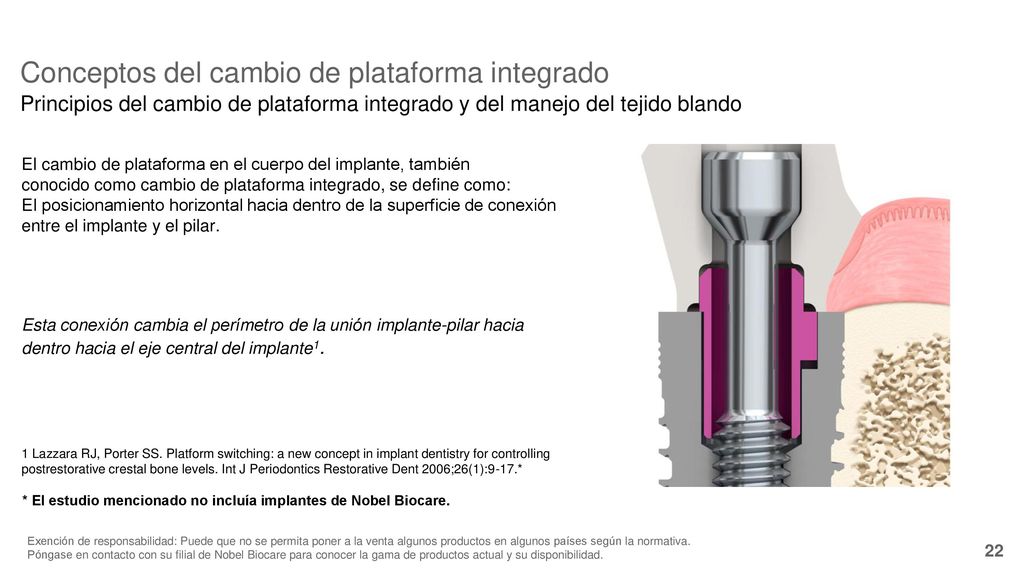

Principios del cambio de plataforma integrado y del manejo del tejido blando El cambio de plataforma en el cuerpo del implante, también conocido como cambio de plataforma integrado, se define como: El posicionamiento horizontal hacia dentro de la superficie de conexión entre el implante y el pilar. Esta conexión cambia el perímetro de la unión implante-pilar hacia dentro hacia el eje central del implante1. 1 Lazzara RJ, Porter SS. Platform switching: a new concept in implant dentistry for controlling postrestorative crestal bone levels. Int J Periodontics Restorative Dent 2006;26(1):9-17.* * El estudio mencionado no incluía implantes de Nobel Biocare. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

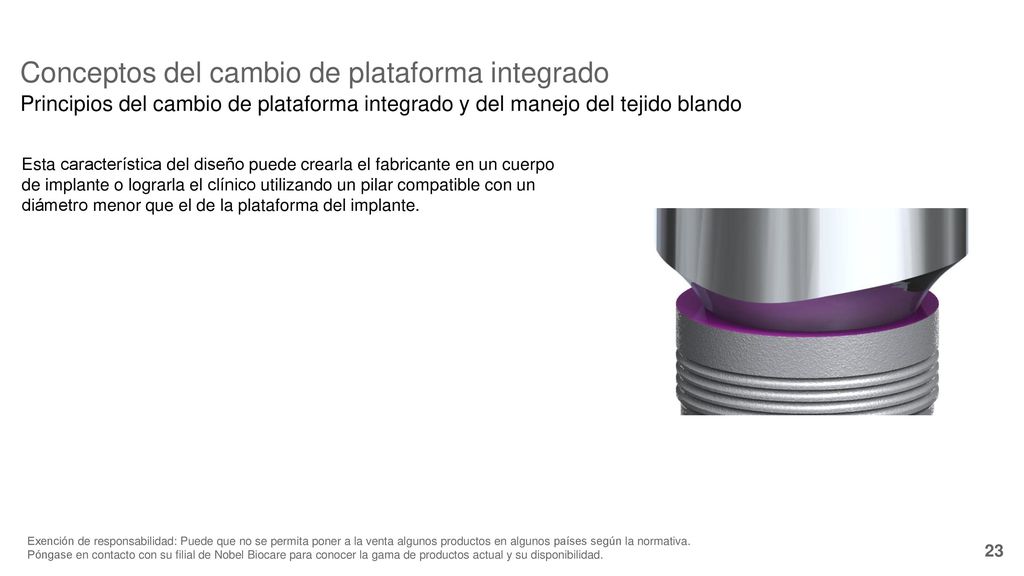

Principios del cambio de plataforma integrado y del manejo del tejido blando Esta característica del diseño puede crearla el fabricante en un cuerpo de implante o lograrla el clínico utilizando un pilar compatible con un diámetro menor que el de la plataforma del implante. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

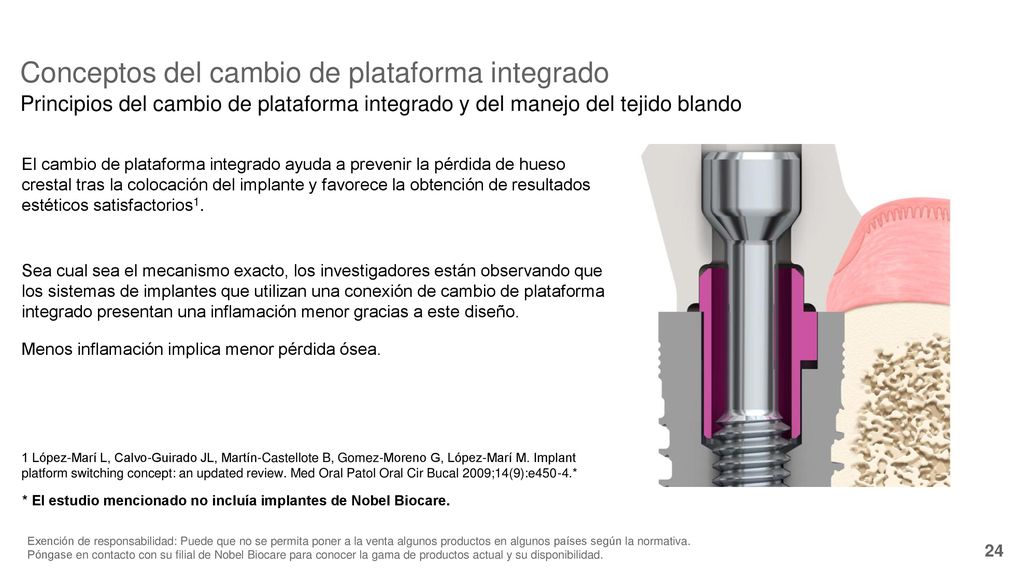

Principios del cambio de plataforma integrado y del manejo del tejido blando El cambio de plataforma integrado ayuda a prevenir la pérdida de hueso crestal tras la colocación del implante y favorece la obtención de resultados estéticos satisfactorios1. Sea cual sea el mecanismo exacto, los investigadores están observando que los sistemas de implantes que utilizan una conexión de cambio de plataforma integrado presentan una inflamación menor gracias a este diseño. Menos inflamación implica menor pérdida ósea. 1 López-Marí L, Calvo-Guirado JL, Martín-Castellote B, Gomez-Moreno G, López-Marí M. Implant platform switching concept: an updated review. Med Oral Patol Oral Cir Bucal 2009;14(9):e450-4.* * El estudio mencionado no incluía implantes de Nobel Biocare. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

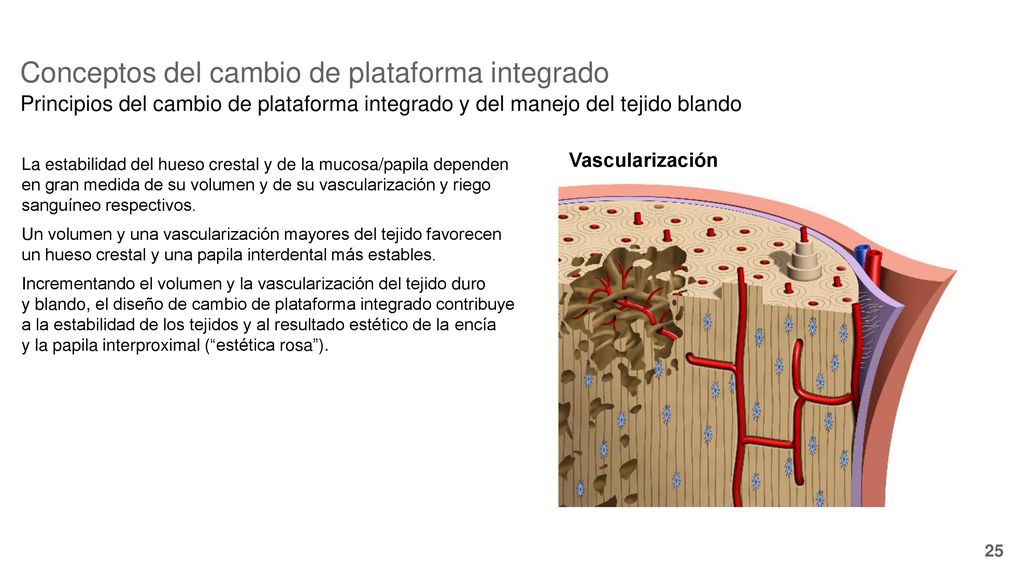

Principios del cambio de plataforma integrado y del manejo del tejido blando Vascularización La estabilidad del hueso crestal y de la mucosa/papila dependen en gran medida de su volumen y de su vascularización y riego sanguíneo respectivos. Un volumen y una vascularización mayores del tejido favorecen un hueso crestal y una papila interdental más estables. Incrementando el volumen y la vascularización del tejido duro y blando, el diseño de cambio de plataforma integrado contribuye a la estabilidad de los tejidos y al resultado estético de la encía y la papila interproximal (“estética rosa”).

Principios del cambio de plataforma integrado y del manejo del tejido blando El cambio de plataforma integrado tiene el efecto de crear un componente horizontal que se añade a la distancia lineal total entre el pilar y la cresta ósea necesaria para la anchura biológica. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Conceptos del cambio de plataforma integrado Principios del cambio de plataforma integrado y del manejo del tejido blando Anchura biológica ≈ 3 mm Surco gingival Unión epitelial Unión del tejido conectivo La anchura biológica alrededor del cuello de un diente o de un implante dental constituye un sellado de la mucosa destinado a ofrecer protección al hueso subyacente. Por lo general, se forma en sentido apical respecto al microespacio y requiere un mínimo de unos 1,5 mm de tejido conectivo fibroso entre el hueso y la unión epitelial del surco gingival del diente o el implante. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

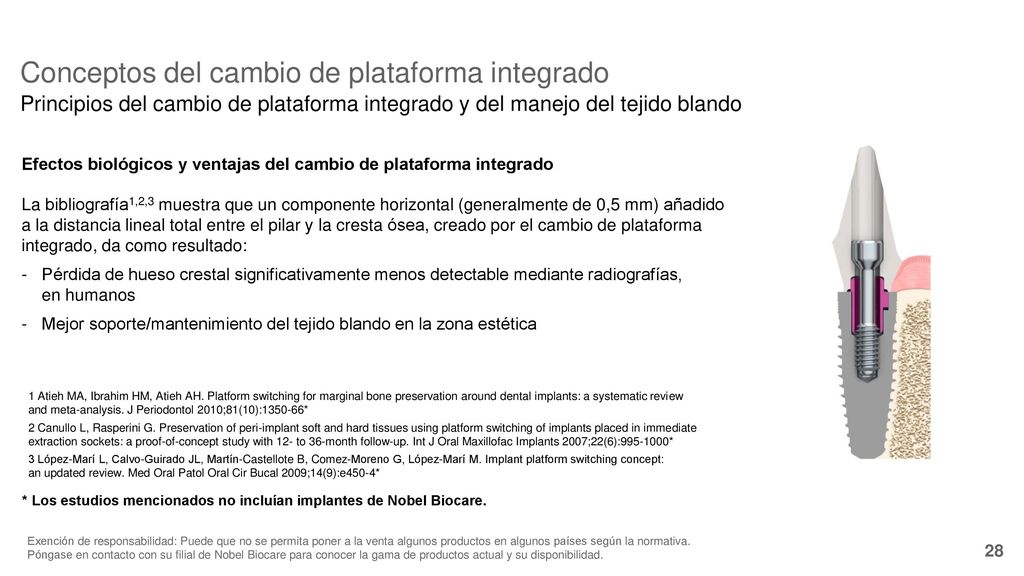

Principios del cambio de plataforma integrado y del manejo del tejido blando Efectos biológicos y ventajas del cambio de plataforma integrado La bibliografía1,2,3 muestra que un componente horizontal (generalmente de 0,5 mm) añadido a la distancia lineal total entre el pilar y la cresta ósea, creado por el cambio de plataforma integrado, da como resultado: Pérdida de hueso crestal significativamente menos detectable mediante radiografías, en humanos Mejor soporte/mantenimiento del tejido blando en la zona estética 1 Atieh MA, Ibrahim HM, Atieh AH. Platform switching for marginal bone preservation around dental implants: a systematic review and meta-analysis. J Periodontol 2010;81(10): * 2 Canullo L, Rasperini G. Preservation of peri-implant soft and hard tissues using platform switching of implants placed in immediate extraction sockets: a proof-of-concept study with 12- to 36-month follow-up. Int J Oral Maxillofac Implants 2007;22(6): * 3 López-Marí L, Calvo-Guirado JL, Martín-Castellote B, Comez-Moreno G, López-Marí M. Implant platform switching concept: an updated review. Med Oral Patol Oral Cir Bucal 2009;14(9):e450-4* * Los estudios mencionados no incluían implantes de Nobel Biocare. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Diapositiva de instrucciones Conceptos del cambio de plataforma integrado Contenido/material que proporciona el conferenciante En el Speaker Portal, se puede encontrar material adicional.

Ventajas de NobelReplace® Platform Shift

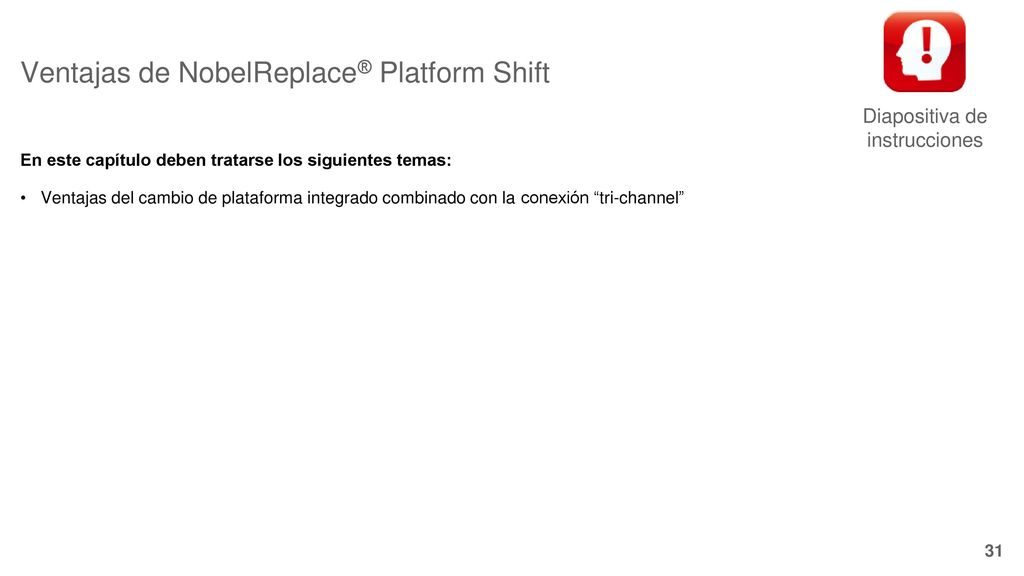

Diapositiva de instrucciones Ventajas de NobelReplace® Platform Shift En este capítulo deben tratarse los siguientes temas: Ventajas del cambio de plataforma integrado combinado con la conexión “tri-channel”

8/25/2018 Ventajas de NobelReplace® Platform Shift NobelReplace® Platform Shift: descripción general Conexión “tri-channel” con cambio de plataforma integrado Cambio de plataforma integrado, diseñado para mejorar el manejo del tejido blando, conservar el hueso crestal y mejorar el resultado estético. Cuerpo de implante cónico clínicamente probado  diseñado para ofrecer una alta estabilidad inicial. Protocolo de fresado paso a paso sencillo (todas las indicaciones) para la predictibilidad del tratamiento. Codificación por colores para una identificación fácil y rápida de los componentes. La exclusiva superficie oxidada TiUnite con muescas (Groovy) aumenta la estabilidad del implante en la fase de cicatrización inicial gracias a una formación de hueso más rápida1. La conexión “tri-channel” ofrece información táctil y facilita una colocación fácil y precisa del pilar. Los mismos componentes protésicos que NobelReplace Tapered. Acceso a una amplia selección de médicos de referencia experimentados. 1 Hall J, Miranda-Burgos P, Sennerby L. Stimulation of directed bone growth at oxidized titanium implants by macroscopic grooves: an in vivo study. Clin Implant Dent Relat Res 2005;7 Suppl 1:S76-82. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

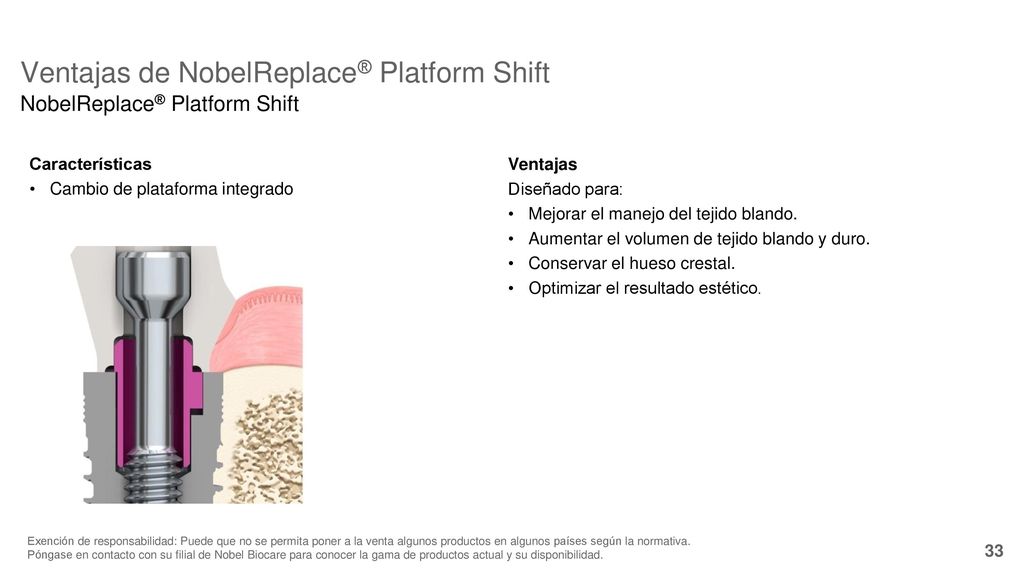

Características Cambio de plataforma integrado Ventajas Diseñado para: Mejorar el manejo del tejido blando. Aumentar el volumen de tejido blando y duro. Conservar el hueso crestal. Optimizar el resultado estético. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

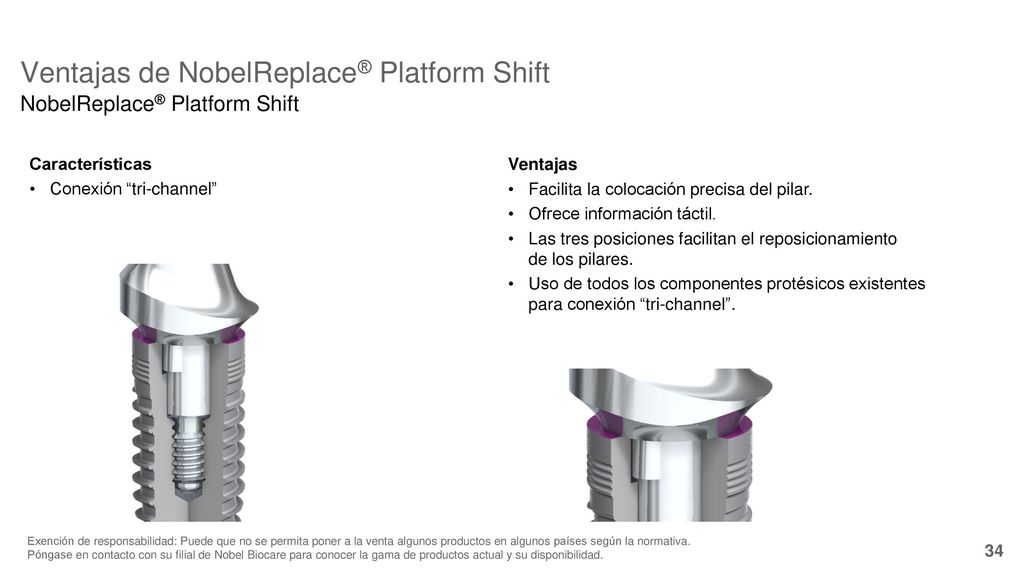

Características Conexión “tri-channel” Ventajas Facilita la colocación precisa del pilar. Ofrece información táctil. Las tres posiciones facilitan el reposicionamiento de los pilares. Uso de todos los componentes protésicos existentes para conexión “tri-channel”. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Características Sistema de codificación por colores Ventajas Fácil y rápida identificación de los componentes quirúrgicos y protésicos Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

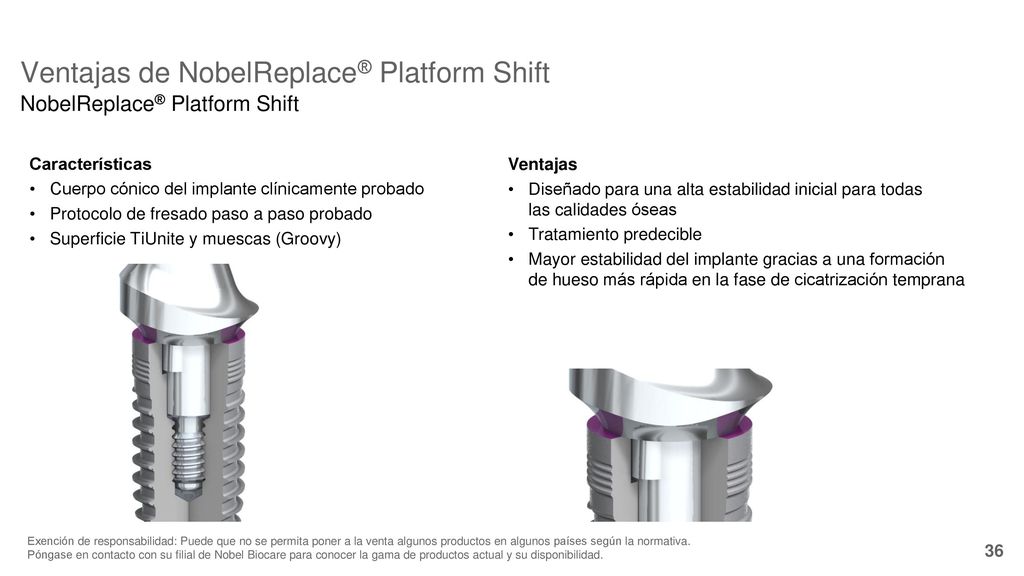

Características Cuerpo cónico del implante clínicamente probado Protocolo de fresado paso a paso probado Superficie TiUnite y muescas (Groovy) Ventajas Diseñado para una alta estabilidad inicial para todas las calidades óseas Tratamiento predecible Mayor estabilidad del implante gracias a una formación de hueso más rápida en la fase de cicatrización temprana Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

NobelReplace Platform Shift
Ventajas de NobelReplace® Platform Shift Descripción del producto y principios fundamentales del diseño El cambio de plataforma puede técnicamente implementarse con los pasos siguientes: Proporcionar un componente protésico de diámetro más estrecho en una plataforma de implante de diámetro más ancho. Crear una cresta expuesta en la plataforma del implante para el desarrollo de tejido blando. NobelReplace Platform Shift RP 5.0 Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

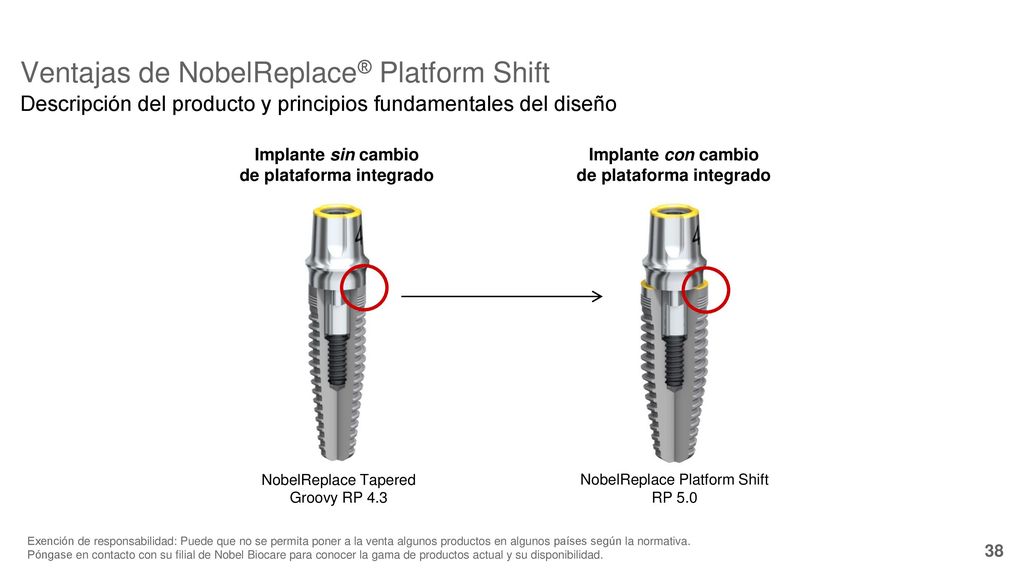

Descripción del producto y principios fundamentales del diseño Implante sin cambio de plataforma integrado Implante con cambio de plataforma integrado NobelReplace Tapered Groovy RP 4.3 NobelReplace Platform Shift RP 5.0 Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad. Platform Shifting: los pilares tienen un diámetro inferior en la parte transmucosal en relación con el diámetro de plataforma del implante. 38

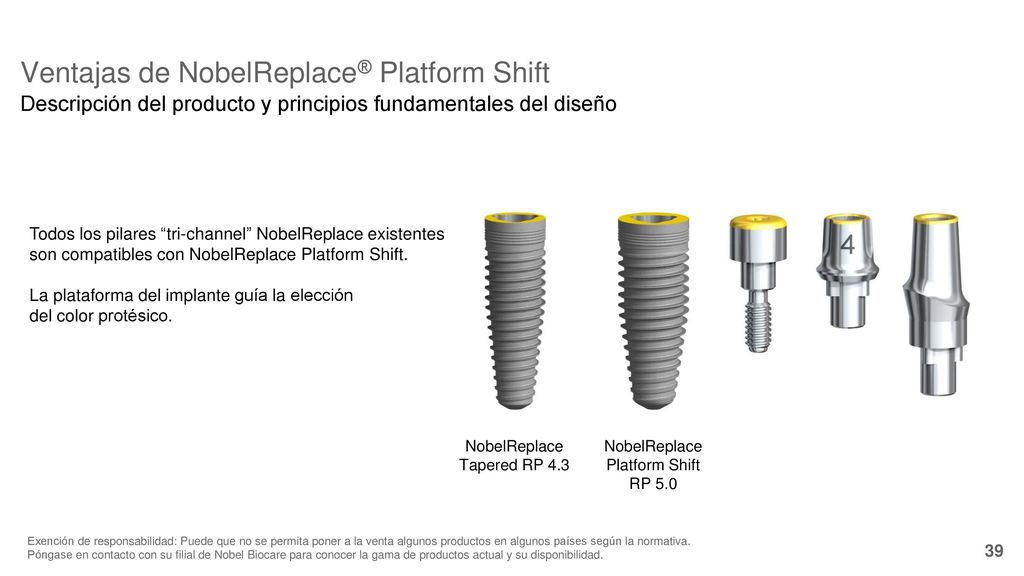

Descripción del producto y principios fundamentales del diseño Todos los pilares “tri-channel” NobelReplace existentes son compatibles con NobelReplace Platform Shift. La plataforma del implante guía la elección del color protésico. NobelReplace Tapered RP 4.3 NobelReplace Platform Shift RP 5.0 Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

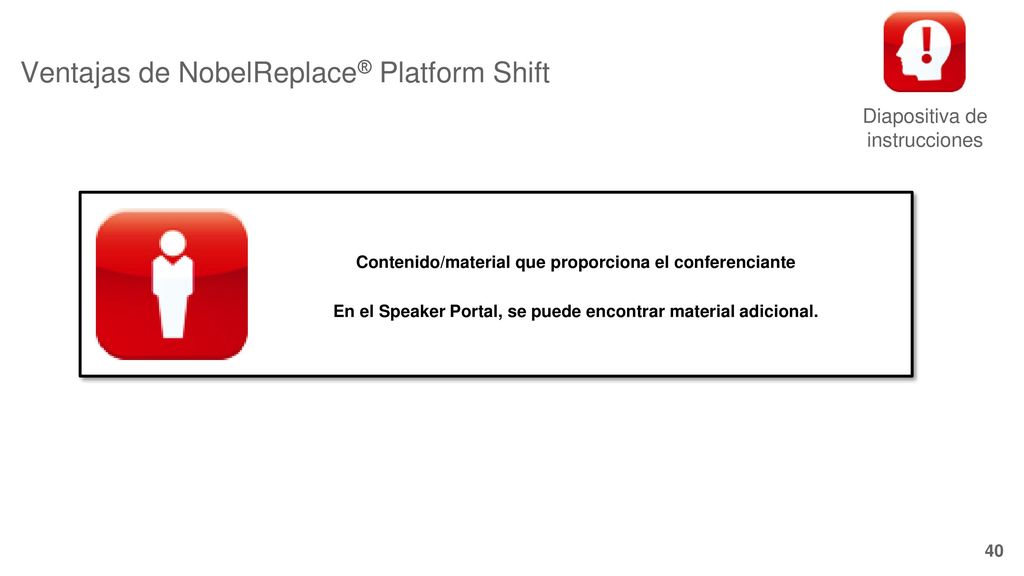

Diapositiva de instrucciones Ventajas de NobelReplace® Platform Shift Contenido/material que proporciona el conferenciante En el Speaker Portal, se puede encontrar material adicional.

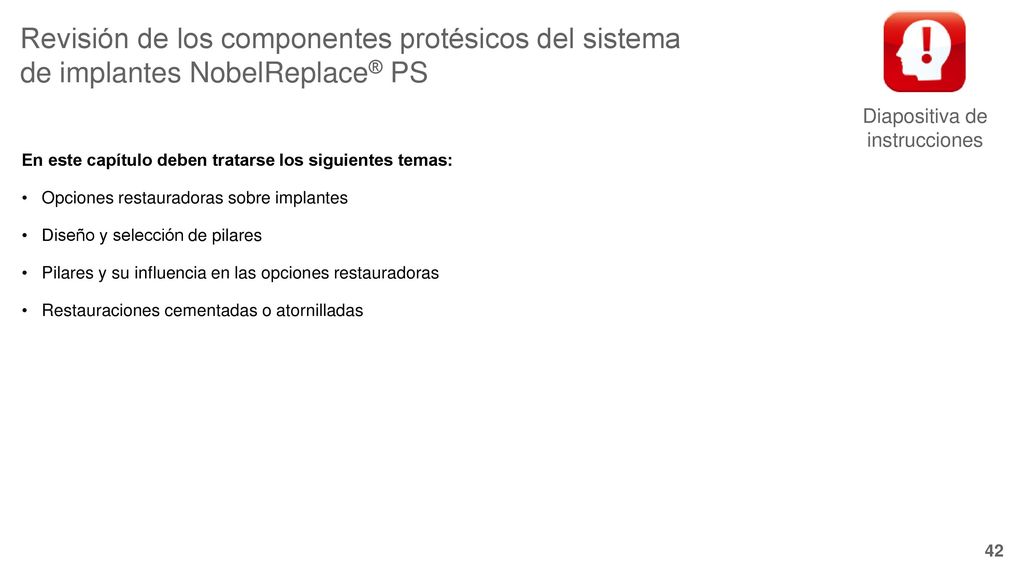

Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS En este capítulo deben tratarse los siguientes temas: Opciones restauradoras sobre implantes Diseño y selección de pilares Pilares y su influencia en las opciones restauradoras Restauraciones cementadas o atornilladas

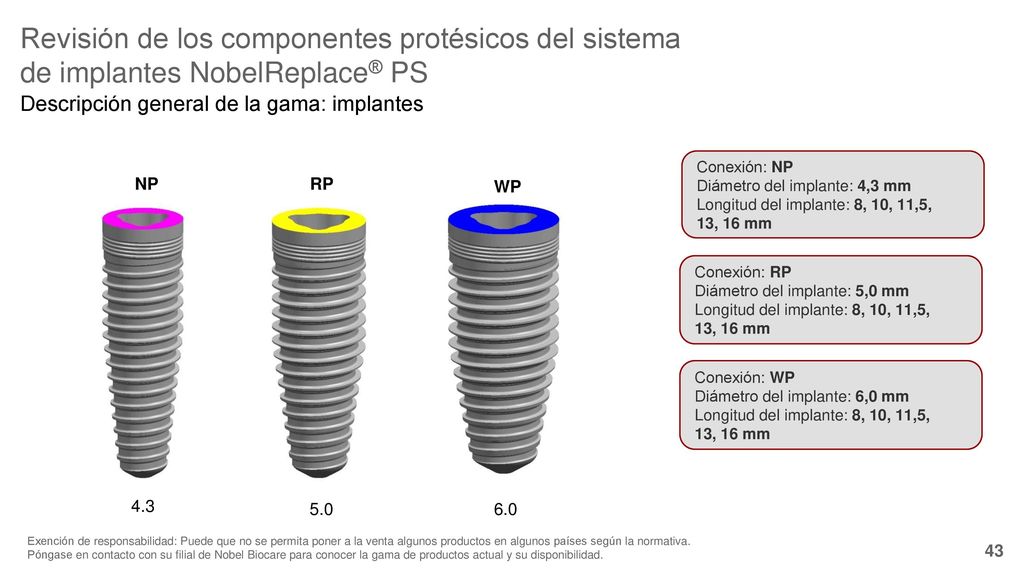

8/25/2018 Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS Descripción general de la gama: implantes Conexión: NP Diámetro del implante: 4,3 mm Longitud del implante: 8, 10, 11,5, 13, 16 mm RP 4.3 5.0 6.0 NP WP Conexión: RP Diámetro del implante: 5,0 mm Longitud del implante: 8, 10, 11,5, 13, 16 mm Conexión: WP Diámetro del implante: 6,0 mm Longitud del implante: 8, 10, 11,5, 13, 16 mm Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS

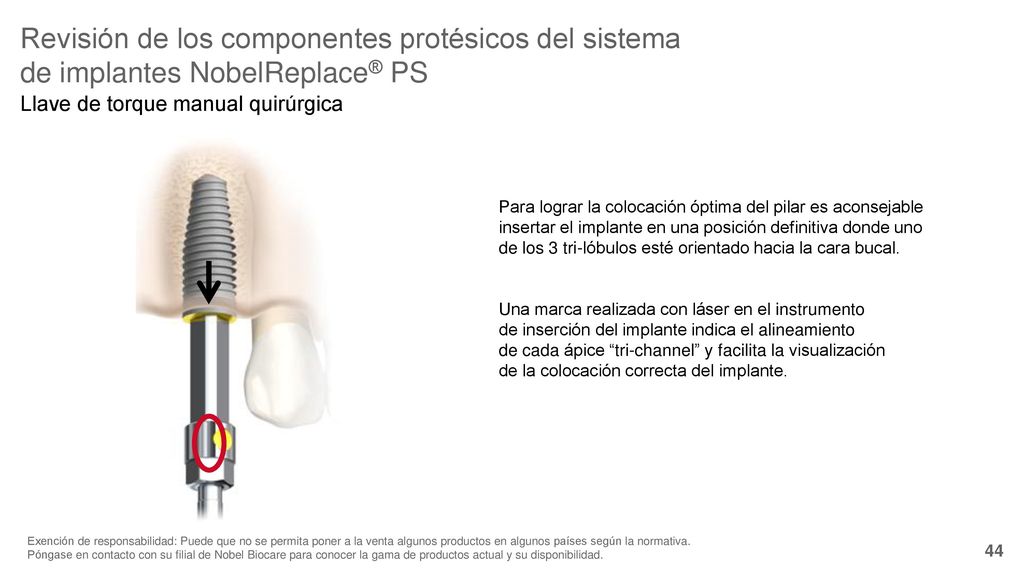

Llave de torque manual quirúrgica Para lograr la colocación óptima del pilar es aconsejable insertar el implante en una posición definitiva donde uno de los 3 tri-lóbulos esté orientado hacia la cara bucal. Una marca realizada con láser en el instrumento de inserción del implante indica el alineamiento de cada ápice “tri-channel” y facilita la visualización de la colocación correcta del implante. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

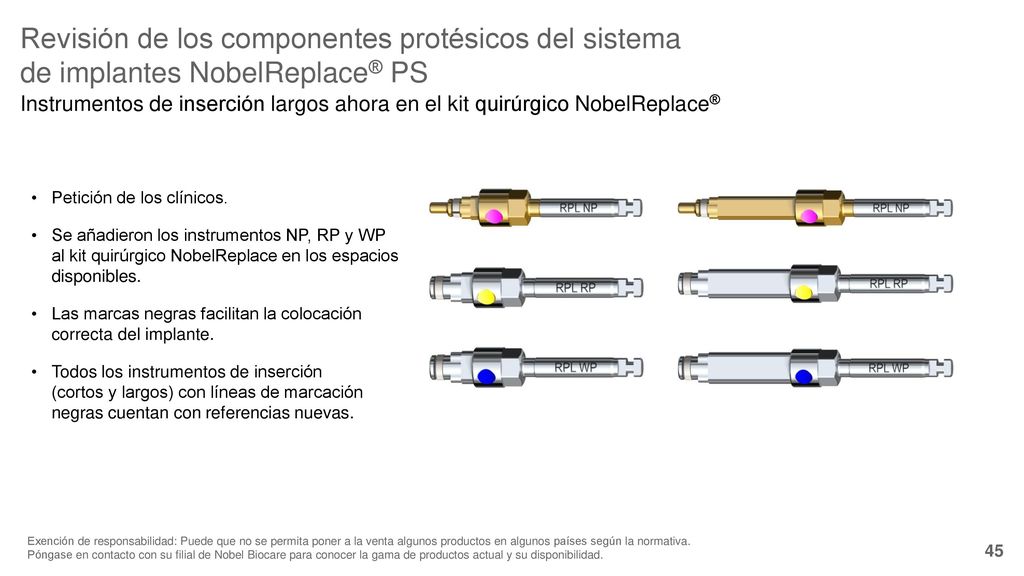

Instrumentos de inserción largos ahora en el kit quirúrgico NobelReplace® Petición de los clínicos. Se añadieron los instrumentos NP, RP y WP al kit quirúrgico NobelReplace en los espacios disponibles. Las marcas negras facilitan la colocación correcta del implante. Todos los instrumentos de inserción (cortos y largos) con líneas de marcación negras cuentan con referencias nuevas. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Molinillo de hueso y guía de molinillo de hueso Molinillos de hueso Los molinillos de hueso están diseñados para la extracción de restos de tejido remanente alrededor de la cabeza/plataforma de un implante. NobelReplace Platform Shift NobelReplace Tapered Groovy Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

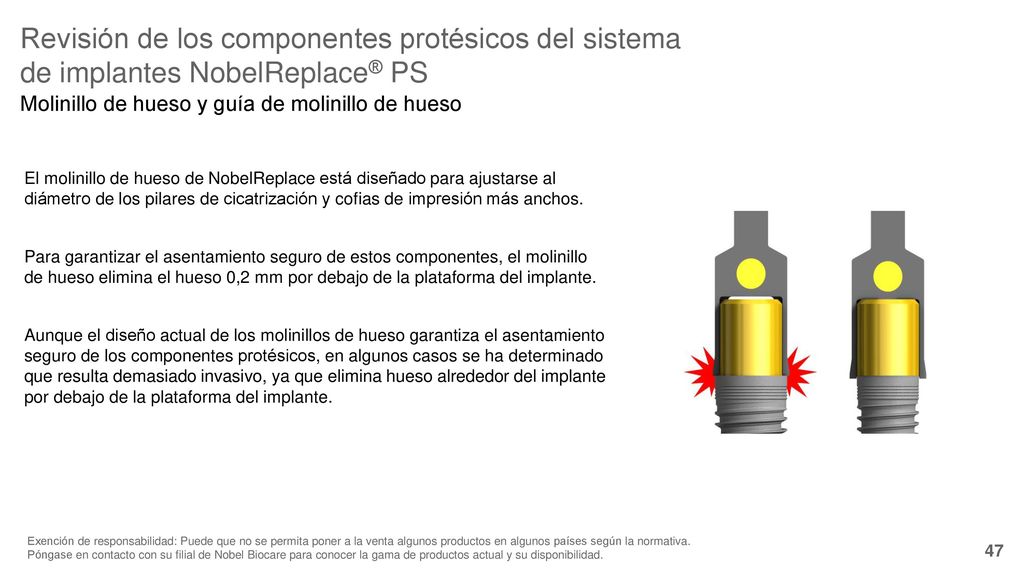

Molinillo de hueso y guía de molinillo de hueso El molinillo de hueso de NobelReplace está diseñado para ajustarse al diámetro de los pilares de cicatrización y cofias de impresión más anchos. Para garantizar el asentamiento seguro de estos componentes, el molinillo de hueso elimina el hueso 0,2 mm por debajo de la plataforma del implante. Aunque el diseño actual de los molinillos de hueso garantiza el asentamiento seguro de los componentes protésicos, en algunos casos se ha determinado que resulta demasiado invasivo, ya que elimina hueso alrededor del implante por debajo de la plataforma del implante. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

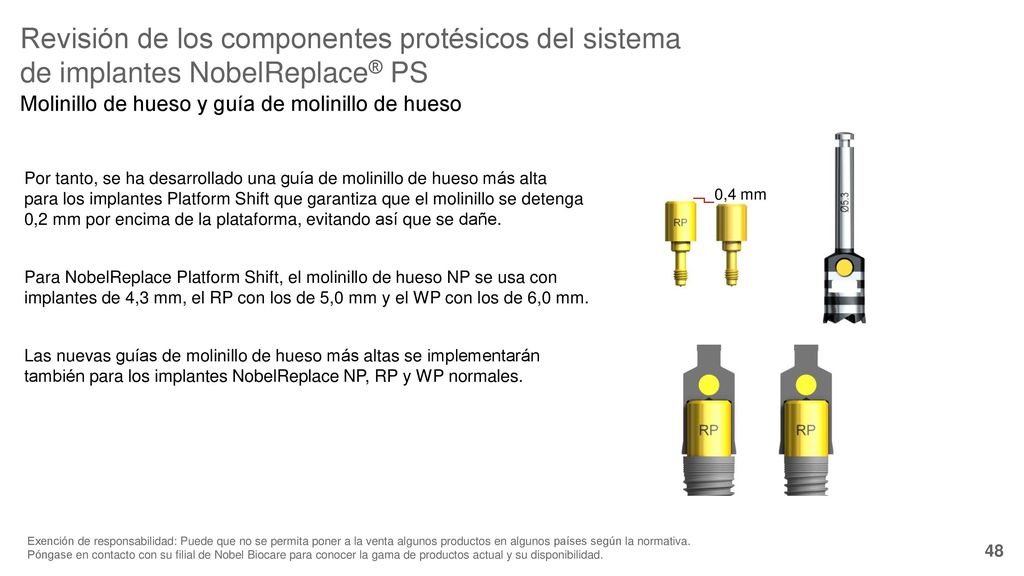

Molinillo de hueso y guía de molinillo de hueso Por tanto, se ha desarrollado una guía de molinillo de hueso más alta para los implantes Platform Shift que garantiza que el molinillo se detenga 0,2 mm por encima de la plataforma, evitando así que se dañe. Para NobelReplace Platform Shift, el molinillo de hueso NP se usa con implantes de 4,3 mm, el RP con los de 5,0 mm y el WP con los de 6,0 mm. Las nuevas guías de molinillo de hueso más altas se implementarán también para los implantes NobelReplace NP, RP y WP normales. 0,4 mm Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

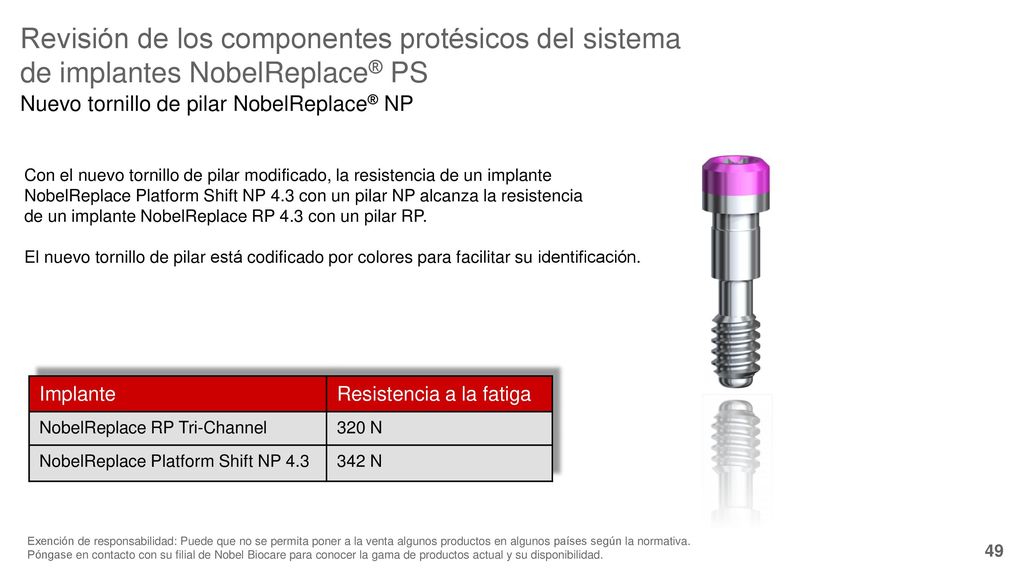

8/25/2018 Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS Nuevo tornillo de pilar NobelReplace® NP Con el nuevo tornillo de pilar modificado, la resistencia de un implante NobelReplace Platform Shift NP 4.3 con un pilar NP alcanza la resistencia de un implante NobelReplace RP 4.3 con un pilar RP. El nuevo tornillo de pilar está codificado por colores para facilitar su identificación. Implante Resistencia a la fatiga NobelReplace RP Tri-Channel 320 N NobelReplace Platform Shift NP 4.3 342 N Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

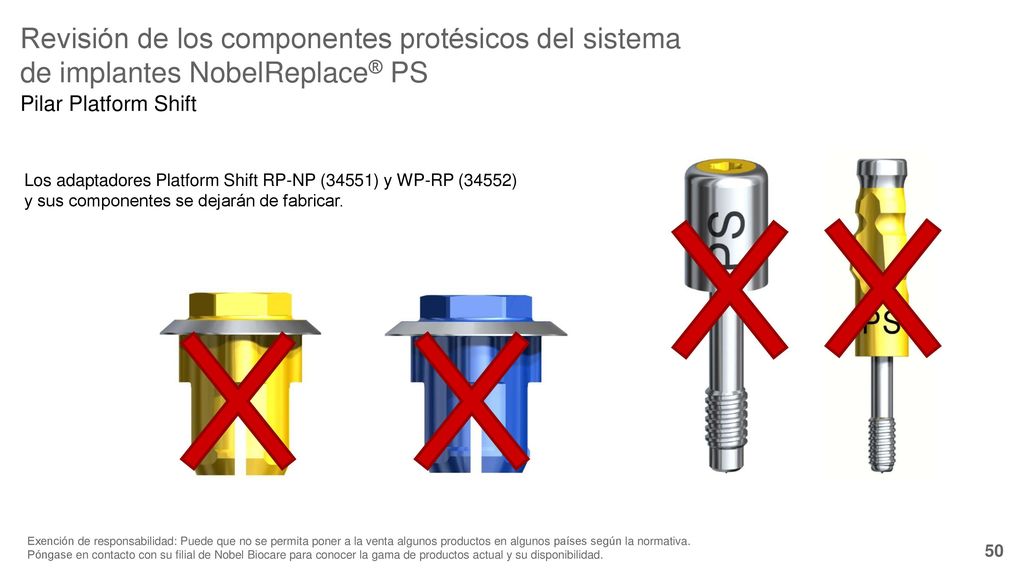

8/25/2018 Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS Pilar Platform Shift Los adaptadores Platform Shift RP-NP (34551) y WP-RP (34552) y sus componentes se dejarán de fabricar. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

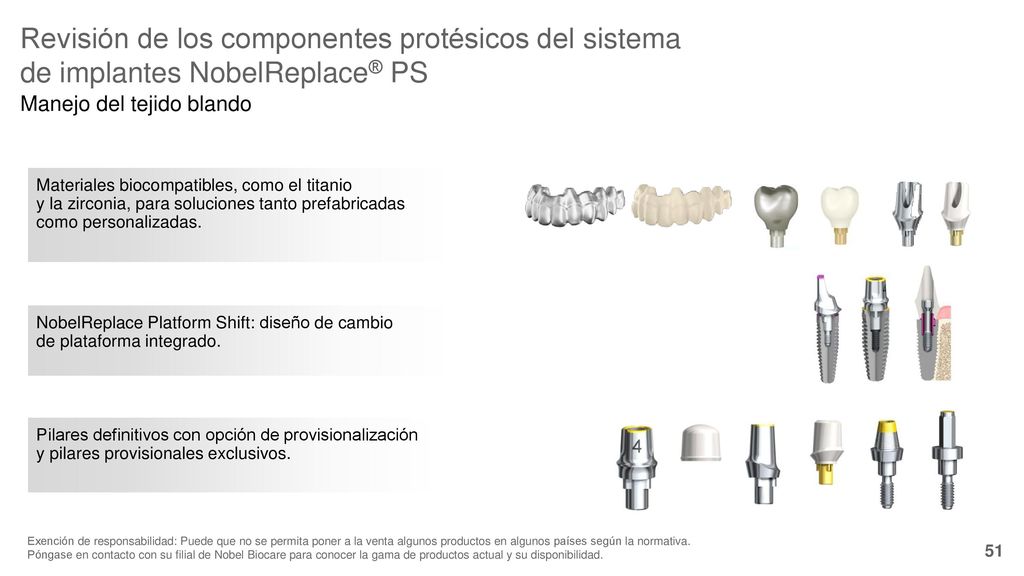

Manejo del tejido blando Materiales biocompatibles, como el titanio y la zirconia, para soluciones tanto prefabricadas como personalizadas. NobelReplace Platform Shift: diseño de cambio de plataforma integrado. Pilares definitivos con opción de provisionalización y pilares provisionales exclusivos. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad. 51

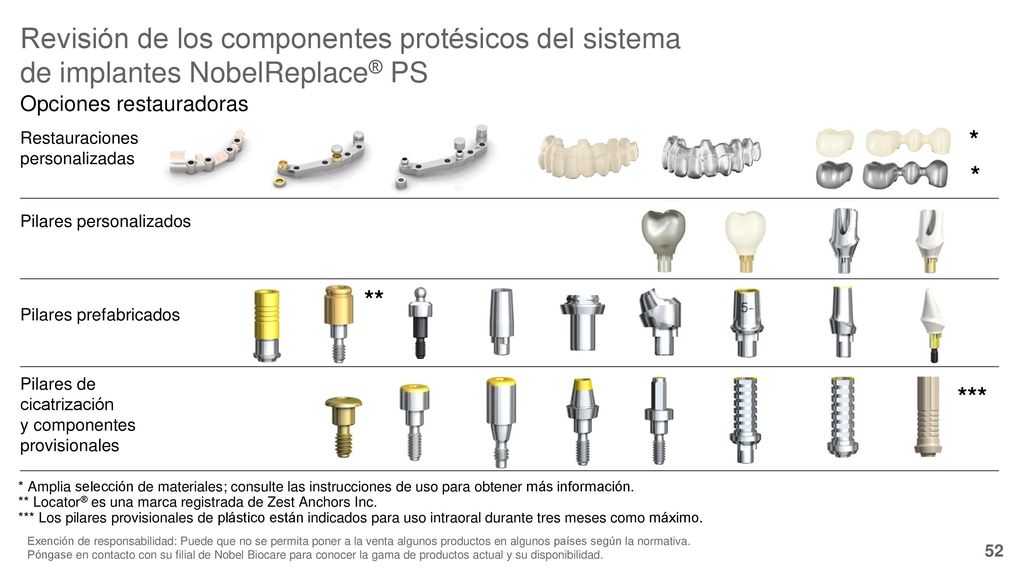

Opciones restauradoras * Restauraciones personalizadas * Pilares personalizados ** Pilares prefabricados Pilares de cicatrización y componentes provisionales *** * Amplia selección de materiales; consulte las instrucciones de uso para obtener más información. ** Locator® es una marca registrada de Zest Anchors Inc. *** Los pilares provisionales de plástico están indicados para uso intraoral durante tres meses como máximo. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

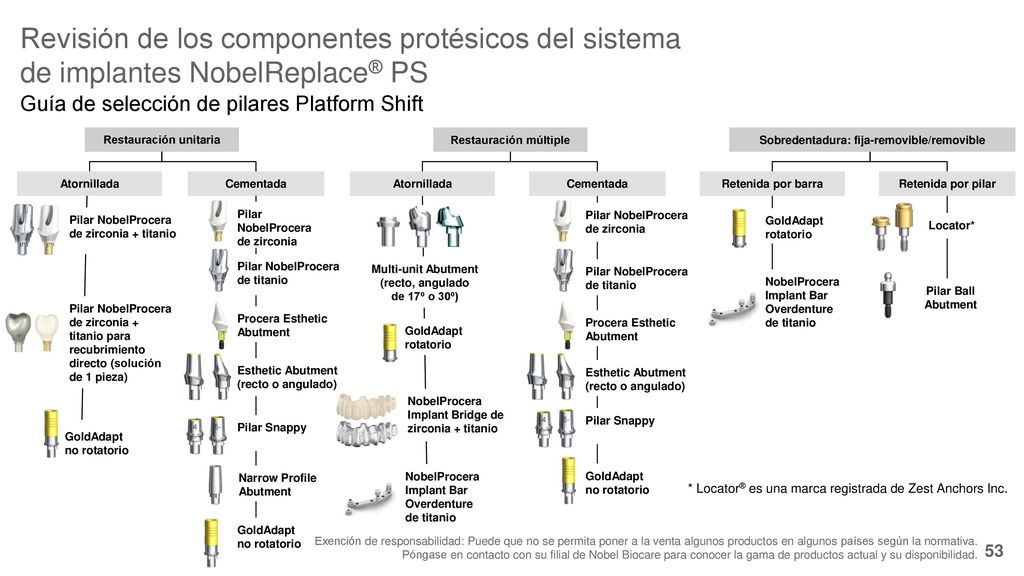

Guía de selección de pilares Platform Shift Restauración unitaria Restauración múltiple Sobredentadura: fija-removible/removible Atornillada Cementada Atornillada Cementada Retenida por barra Retenida por pilar Pilar NobelProcera de zirconia + titanio Pilar NobelProcera de zirconia Pilar NobelProcera de zirconia GoldAdapt rotatorio Locator* Pilar NobelProcera de titanio Multi-unit Abutment (recto, angulado de 17º o 30º) Pilar NobelProcera de titanio NobelProcera Implant Bar Overdenture de titanio Pilar Ball Abutment Pilar NobelProcera de zirconia + titanio para recubrimiento directo (solución de 1 pieza) Procera Esthetic Abutment Procera Esthetic Abutment GoldAdapt rotatorio Esthetic Abutment (recto o angulado) Esthetic Abutment (recto o angulado) NobelProcera Implant Bridge de zirconia + titanio Pilar Snappy Pilar Snappy GoldAdapt no rotatorio Narrow Profile Abutment NobelProcera Implant Bar Overdenture de titanio GoldAdapt no rotatorio * Locator® es una marca registrada de Zest Anchors Inc. GoldAdapt no rotatorio Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

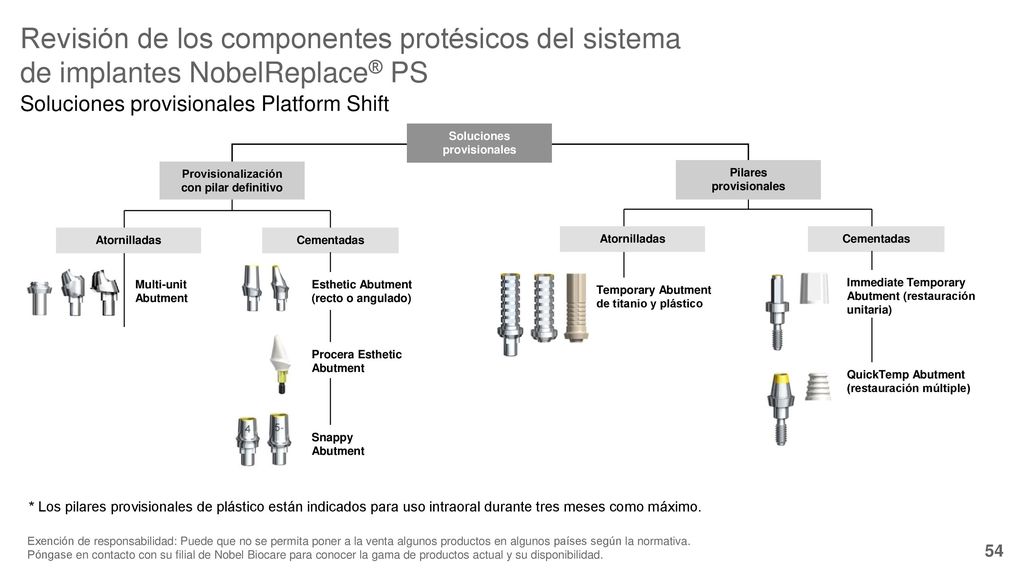

Soluciones provisionales Platform Shift Soluciones provisionales Provisionalización con pilar definitivo Pilares provisionales Atornilladas Cementadas Atornilladas Cementadas Multi-unit Abutment Esthetic Abutment (recto o angulado) Immediate Temporary Abutment (restauración unitaria) Temporary Abutment de titanio y plástico Procera Esthetic Abutment QuickTemp Abutment (restauración múltiple) Snappy Abutment * Los pilares provisionales de plástico están indicados para uso intraoral durante tres meses como máximo. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

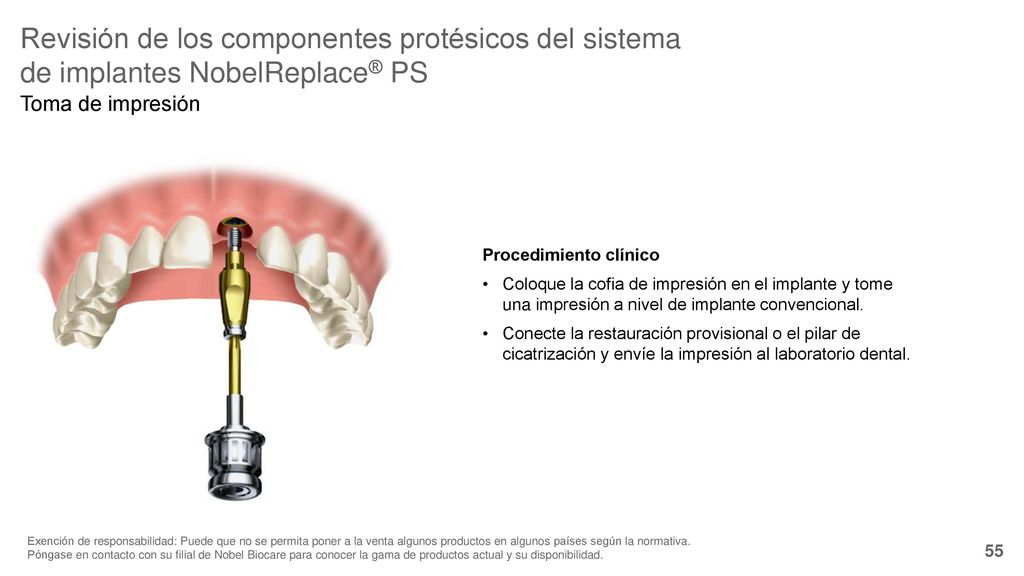

Toma de impresión Procedimiento clínico Coloque la cofia de impresión en el implante y tome una impresión a nivel de implante convencional. Conecte la restauración provisional o el pilar de cicatrización y envíe la impresión al laboratorio dental. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

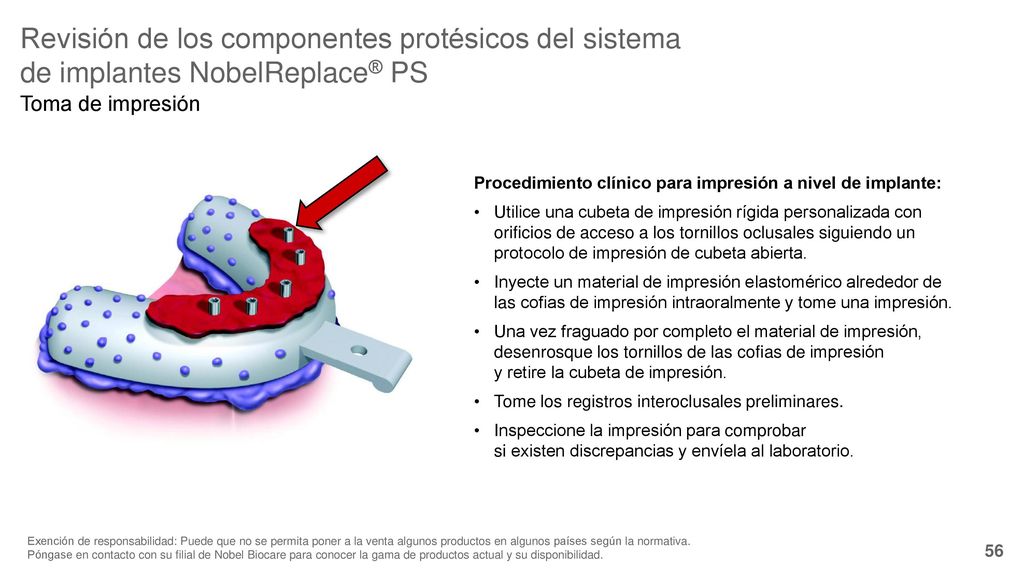

Toma de impresión Procedimiento clínico para impresión a nivel de implante: Utilice una cubeta de impresión rígida personalizada con orificios de acceso a los tornillos oclusales siguiendo un protocolo de impresión de cubeta abierta. Inyecte un material de impresión elastomérico alrededor de las cofias de impresión intraoralmente y tome una impresión. Una vez fraguado por completo el material de impresión, desenrosque los tornillos de las cofias de impresión y retire la cubeta de impresión. Tome los registros interoclusales preliminares. Inspeccione la impresión para comprobar si existen discrepancias y envíela al laboratorio. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

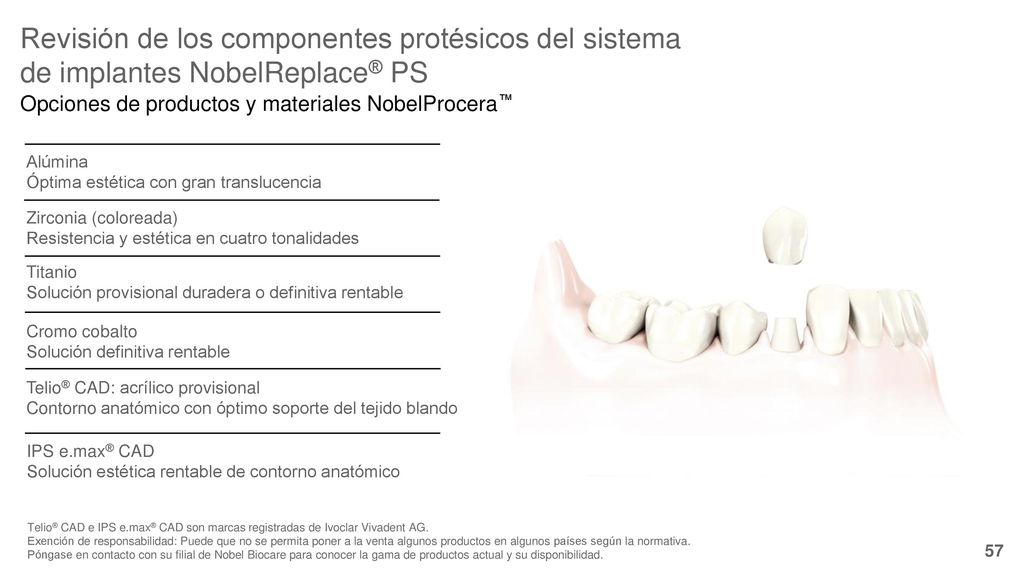

Opciones de productos y materiales NobelProcera™ Alúmina Óptima estética con gran translucencia Zirconia (coloreada) Resistencia y estética en cuatro tonalidades Titanio Solución provisional duradera o definitiva rentable Cromo cobalto Solución definitiva rentable Telio® CAD: acrílico provisional Contorno anatómico con óptimo soporte del tejido blando IPS e.max® CAD Solución estética rentable de contorno anatómico Telio® CAD e IPS e.max® CAD son marcas registradas de Ivoclar Vivadent AG. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad. NobelProcera ofrece una amplia variedad de materiales que incluye opciones metálicas tales como titanio y cromo cobalto. También se encuentra disponible el acrílico para restauraciones provisionales (Telio CAD).

NobelProcera™ Abutment Pilares personalizados Producto Soporte ideal de tejido blando/encía alrededor del implante mediante un perfil de emergencia individual. Las opciones de diseño anatómico proporcionan un soporte adecuado del material de recubrimiento (para soluciones atornilladas). Conexiones internas y externas disponibles para plataformas de Nobel Biocare y de otros proveedores. Material Posibilidad de elegir entre zirconia y titanio, en función de la ubicación dentro de la arcada dental y la preferencia del clínico. Maximización de los resultados estéticos mediante la aplicación de zirconia coloreada. Estabilidad clínica a largo plazo mediante materiales biocompatibles y homogéneos. Cortesía del Dr. Stefan Holst, Alemania Cortesía del Dr. Stefan Holst, Alemania Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

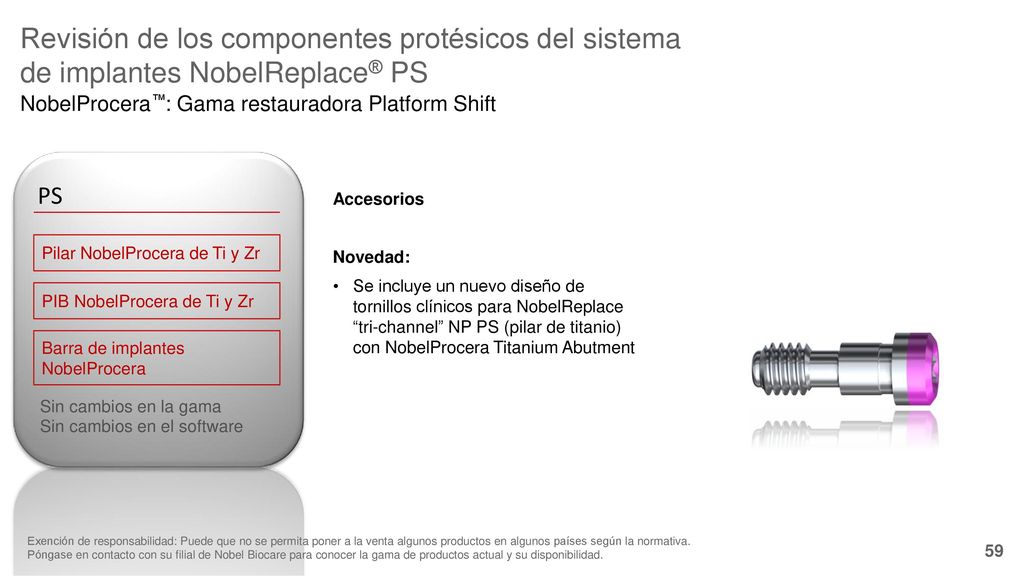

NobelProcera™: Gama restauradora Platform Shift PS Accesorios Novedad: Se incluye un nuevo diseño de tornillos clínicos para NobelReplace “tri-channel” NP PS (pilar de titanio) con NobelProcera Titanium Abutment Pilar NobelProcera de Ti y Zr PIB NobelProcera de Ti y Zr Barra de implantes NobelProcera Sin cambios en la gama Sin cambios en el software Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

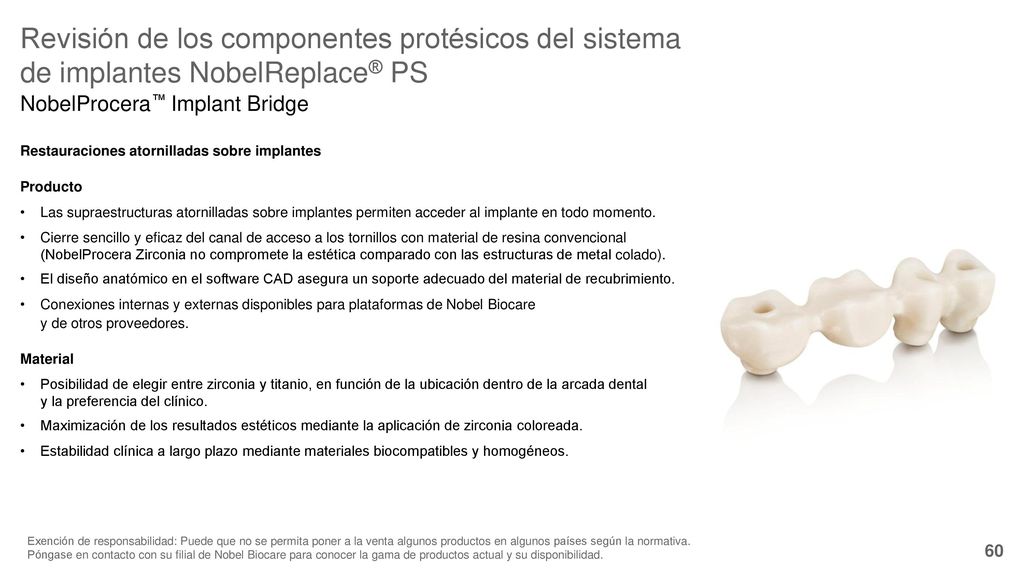

NobelProcera™ Implant Bridge Restauraciones atornilladas sobre implantes Producto Las supraestructuras atornilladas sobre implantes permiten acceder al implante en todo momento. Cierre sencillo y eficaz del canal de acceso a los tornillos con material de resina convencional (NobelProcera Zirconia no compromete la estética comparado con las estructuras de metal colado). El diseño anatómico en el software CAD asegura un soporte adecuado del material de recubrimiento. Conexiones internas y externas disponibles para plataformas de Nobel Biocare y de otros proveedores. Material Posibilidad de elegir entre zirconia y titanio, en función de la ubicación dentro de la arcada dental y la preferencia del clínico. Maximización de los resultados estéticos mediante la aplicación de zirconia coloreada. Estabilidad clínica a largo plazo mediante materiales biocompatibles y homogéneos. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

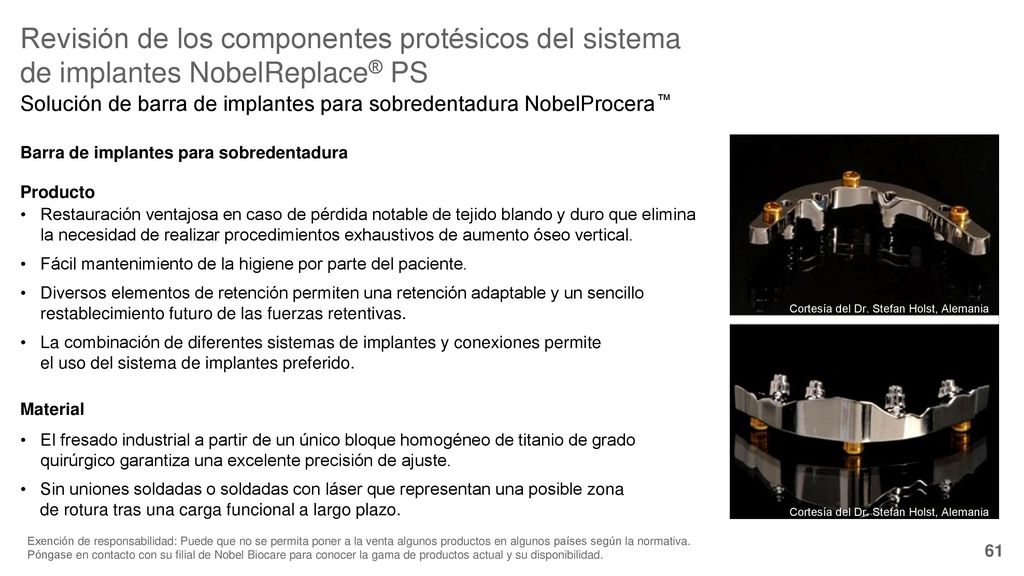

Solución de barra de implantes para sobredentadura NobelProcera™ Barra de implantes para sobredentadura Producto Restauración ventajosa en caso de pérdida notable de tejido blando y duro que elimina la necesidad de realizar procedimientos exhaustivos de aumento óseo vertical. Fácil mantenimiento de la higiene por parte del paciente. Diversos elementos de retención permiten una retención adaptable y un sencillo restablecimiento futuro de las fuerzas retentivas. La combinación de diferentes sistemas de implantes y conexiones permite el uso del sistema de implantes preferido. Material El fresado industrial a partir de un único bloque homogéneo de titanio de grado quirúrgico garantiza una excelente precisión de ajuste. Sin uniones soldadas o soldadas con láser que representan una posible zona de rotura tras una carga funcional a largo plazo. Cortesía del Dr. Stefan Holst, Alemania Cortesía del Dr. Stefan Holst, Alemania Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

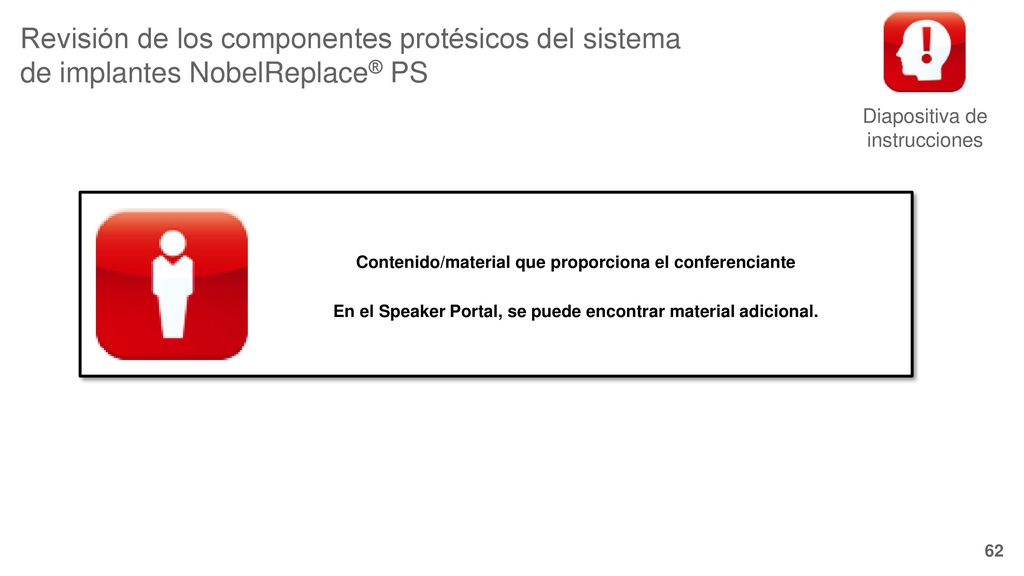

Revisión de los componentes protésicos del sistema de implantes NobelReplace® PS Contenido/material que proporciona el conferenciante En el Speaker Portal, se puede encontrar material adicional.

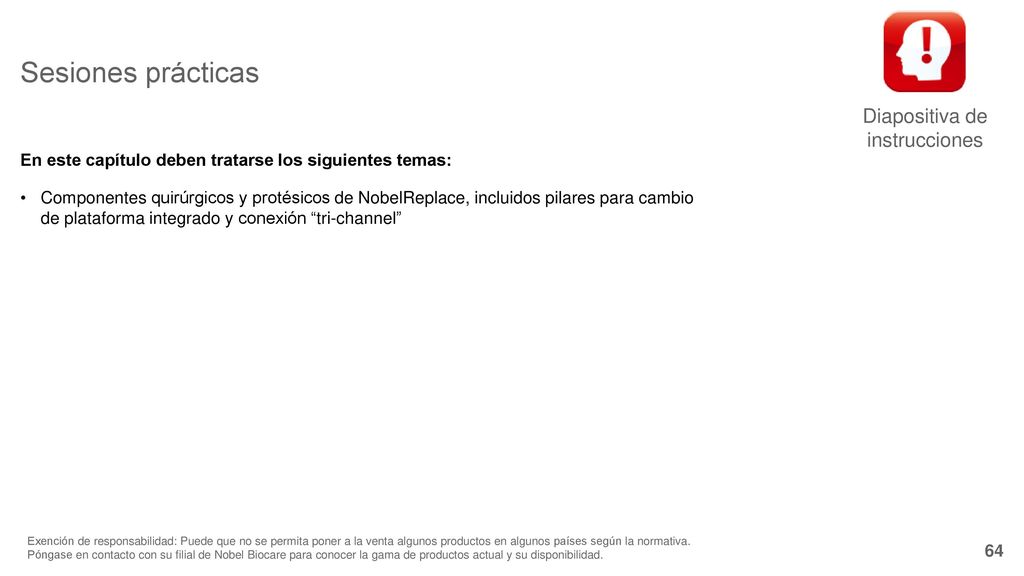

Sesiones prácticas En este capítulo deben tratarse los siguientes temas: Componentes quirúrgicos y protésicos de NobelReplace, incluidos pilares para cambio de plataforma integrado y conexión “tri-channel” Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Sesiones prácticas NobelReplace® Platform Shift: Opciones de acabado

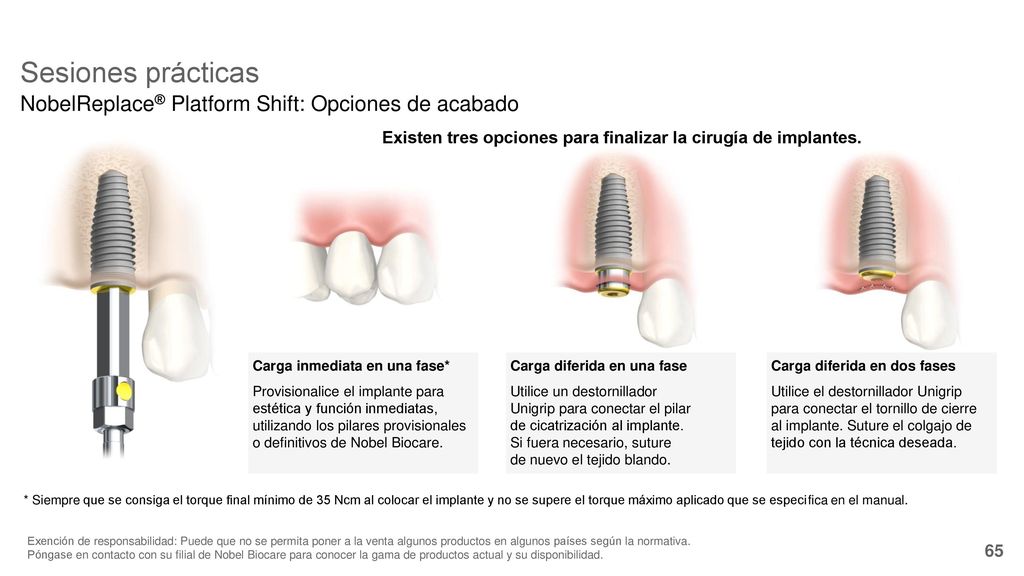

Existen tres opciones para finalizar la cirugía de implantes. Carga inmediata en una fase* Provisionalice el implante para estética y función inmediatas, utilizando los pilares provisionales o definitivos de Nobel Biocare. Carga diferida en una fase Utilice un destornillador Unigrip para conectar el pilar de cicatrización al implante. Si fuera necesario, suture de nuevo el tejido blando. Carga diferida en dos fases Utilice el destornillador Unigrip para conectar el tornillo de cierre al implante. Suture el colgajo de tejido con la técnica deseada. * Siempre que se consiga el torque final mínimo de 35 Ncm al colocar el implante y no se supere el torque máximo aplicado que se especifica en el manual. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

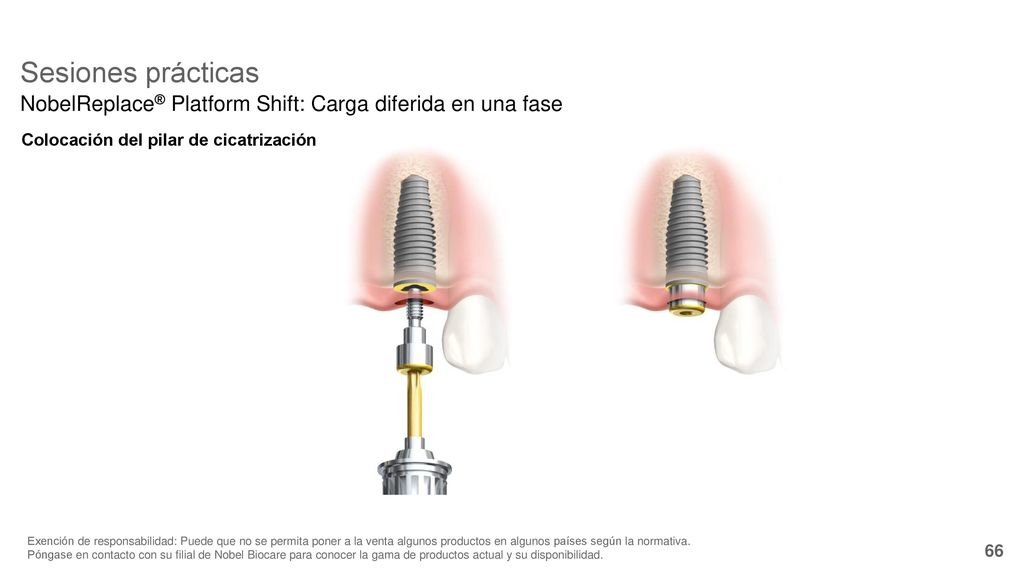

8/25/2018 Sesiones prácticas NobelReplace® Platform Shift: Carga diferida en una fase Colocación del pilar de cicatrización Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

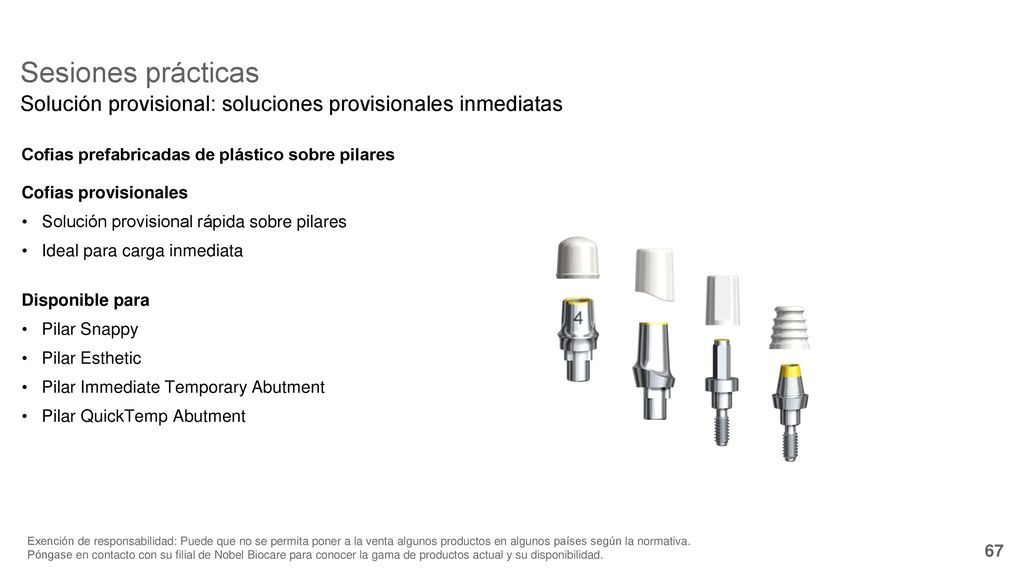

Sesiones prácticas Solución provisional: soluciones provisionales inmediatas Cofias prefabricadas de plástico sobre pilares Cofias provisionales Solución provisional rápida sobre pilares Ideal para carga inmediata Disponible para Pilar Snappy Pilar Esthetic Pilar Immediate Temporary Abutment Pilar QuickTemp Abutment Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

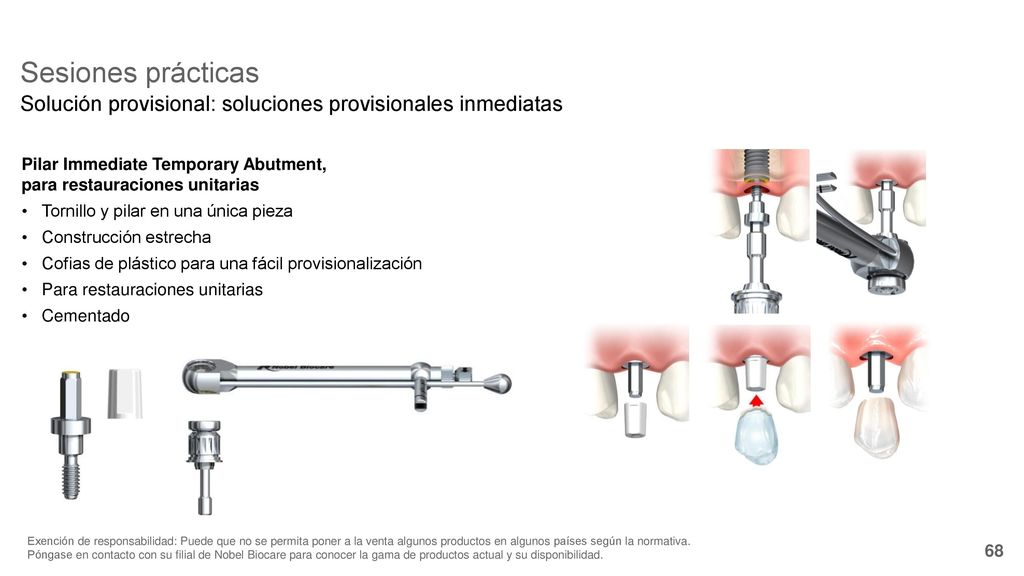

Sesiones prácticas Solución provisional: soluciones provisionales inmediatas Pilar Immediate Temporary Abutment, para restauraciones unitarias Tornillo y pilar en una única pieza Construcción estrecha Cofias de plástico para una fácil provisionalización Para restauraciones unitarias Cementado Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

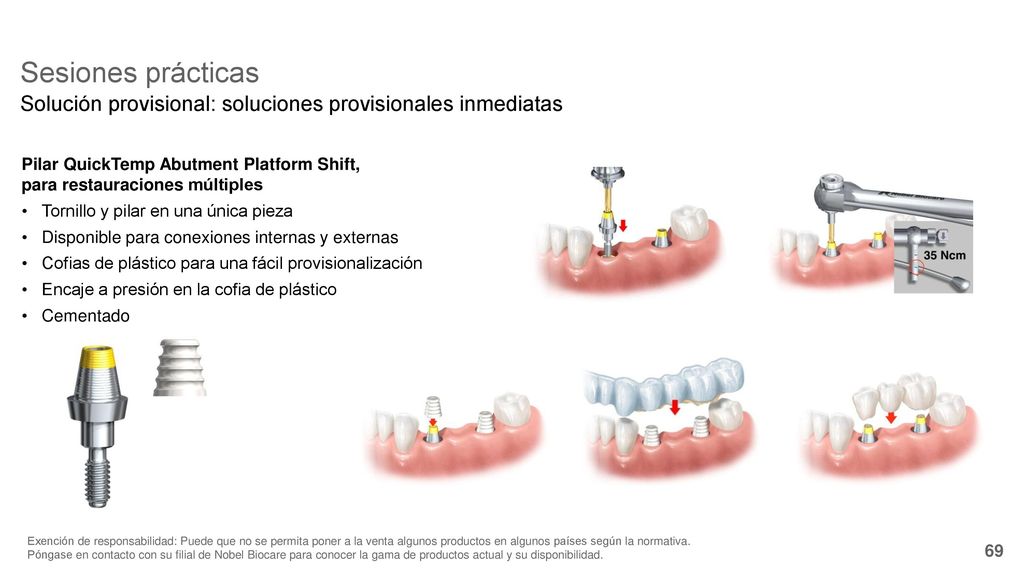

Sesiones prácticas Solución provisional: soluciones provisionales inmediatas Pilar QuickTemp Abutment Platform Shift, para restauraciones múltiples Tornillo y pilar en una única pieza Disponible para conexiones internas y externas Cofias de plástico para una fácil provisionalización Encaje a presión en la cofia de plástico Cementado Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

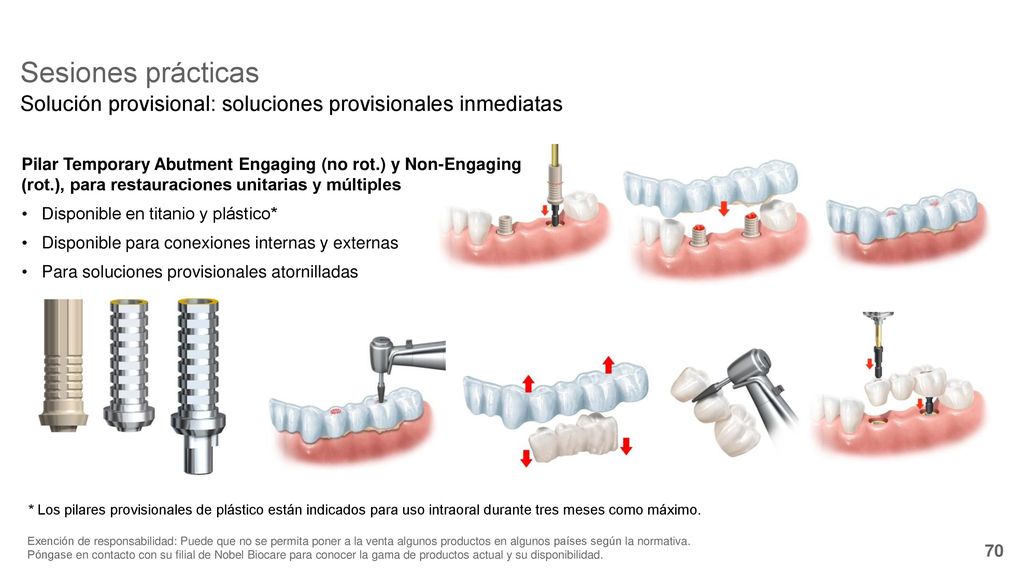

Sesiones prácticas Solución provisional: soluciones provisionales inmediatas Pilar Temporary Abutment Engaging (no rot.) y Non-Engaging (rot.), para restauraciones unitarias y múltiples Disponible en titanio y plástico* Disponible para conexiones internas y externas Para soluciones provisionales atornilladas * Los pilares provisionales de plástico están indicados para uso intraoral durante tres meses como máximo. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Sesiones prácticas Restauración definitiva

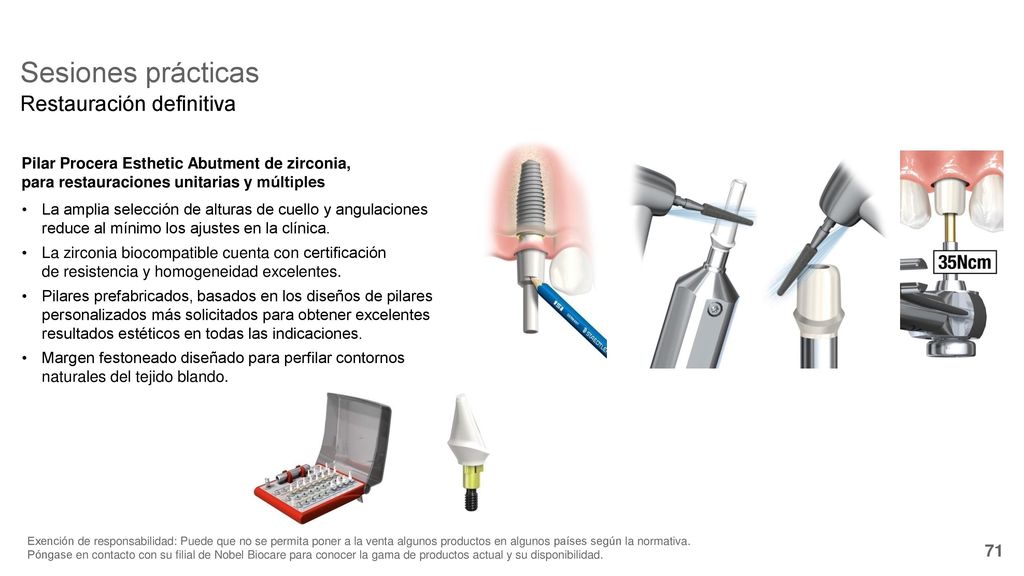

Pilar Procera Esthetic Abutment de zirconia, para restauraciones unitarias y múltiples La amplia selección de alturas de cuello y angulaciones reduce al mínimo los ajustes en la clínica. La zirconia biocompatible cuenta con certificación de resistencia y homogeneidad excelentes. Pilares prefabricados, basados en los diseños de pilares personalizados más solicitados para obtener excelentes resultados estéticos en todas las indicaciones. Margen festoneado diseñado para perfilar contornos naturales del tejido blando. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Sesiones prácticas Restauración definitiva con solución provisional

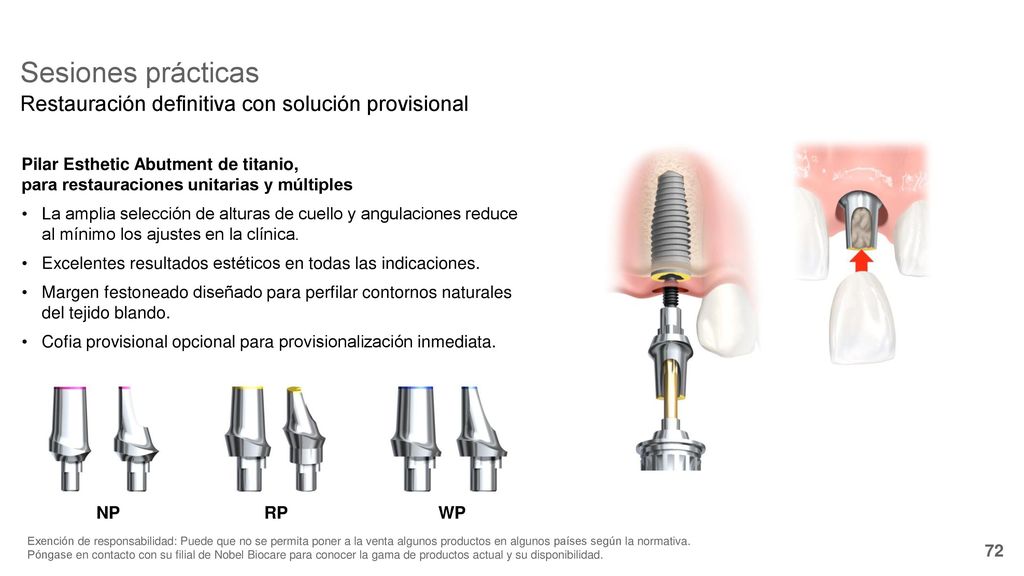

Pilar Esthetic Abutment de titanio, para restauraciones unitarias y múltiples La amplia selección de alturas de cuello y angulaciones reduce al mínimo los ajustes en la clínica. Excelentes resultados estéticos en todas las indicaciones. Margen festoneado diseñado para perfilar contornos naturales del tejido blando. Cofia provisional opcional para provisionalización inmediata. NP RP WP Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

Sesiones prácticas Restauración definitiva

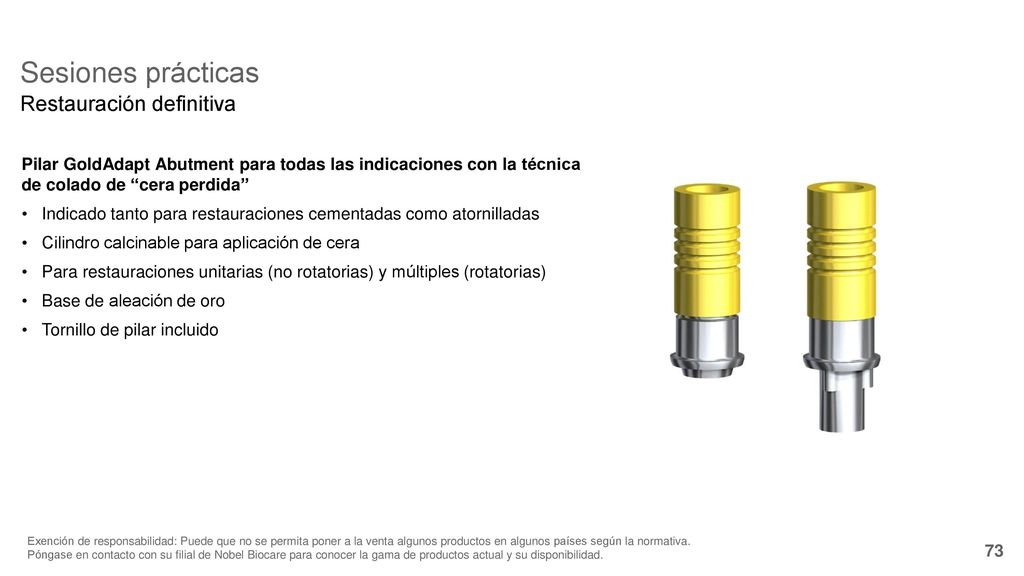

Pilar GoldAdapt Abutment para todas las indicaciones con la técnica de colado de “cera perdida” Indicado tanto para restauraciones cementadas como atornilladas Cilindro calcinable para aplicación de cera Para restauraciones unitarias (no rotatorias) y múltiples (rotatorias) Base de aleación de oro Tornillo de pilar incluido Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

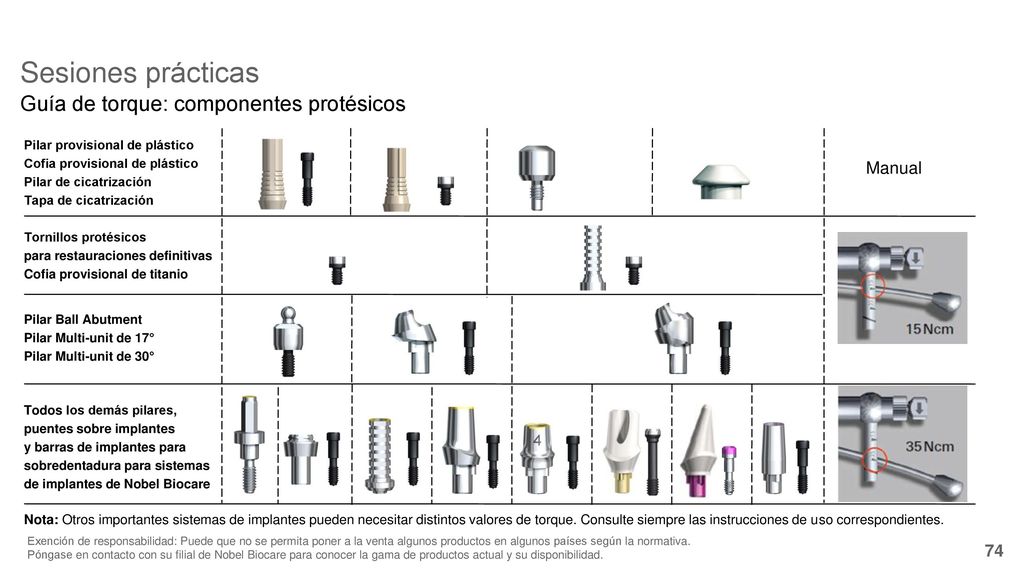

Sesiones prácticas Guía de torque: componentes protésicos Manual 74
Pilar provisional de plástico Cofia provisional de plástico Pilar de cicatrización Tapa de cicatrización Tornillos protésicos para restauraciones definitivas Cofia provisional de titanio Pilar Ball Abutment Pilar Multi-unit de 17° Pilar Multi-unit de 30° Todos los demás pilares, puentes sobre implantes y barras de implantes para sobredentadura para sistemas de implantes de Nobel Biocare Manual Nota: Otros importantes sistemas de implantes pueden necesitar distintos valores de torque. Consulte siempre las instrucciones de uso correspondientes. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad. 74

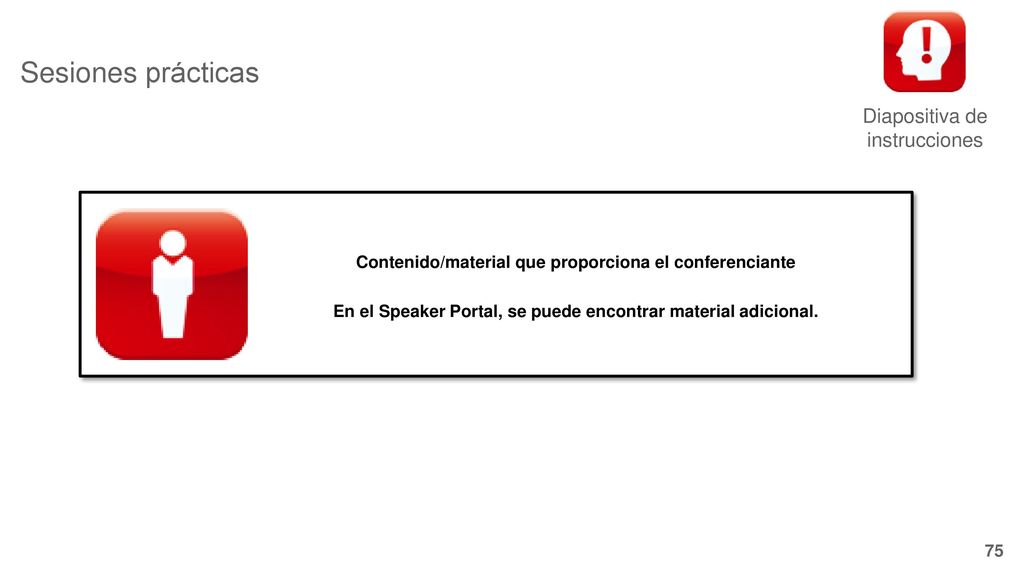

Sesiones prácticas Diapositiva de instrucciones
Contenido/material que proporciona el conferenciante En el Speaker Portal, se puede encontrar material adicional.

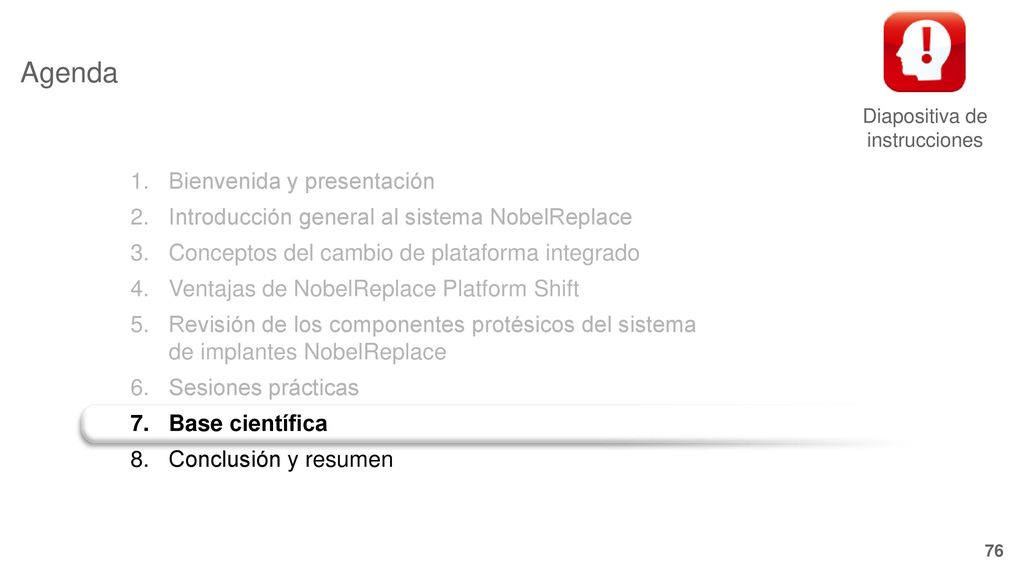

Agenda Bienvenida y presentación Introducción general al sistema NobelReplace Conceptos del cambio de plataforma integrado Ventajas de NobelReplace Platform Shift Revisión de los componentes protésicos del sistema de implantes NobelReplace Sesiones prácticas Base científica Conclusión y resumen

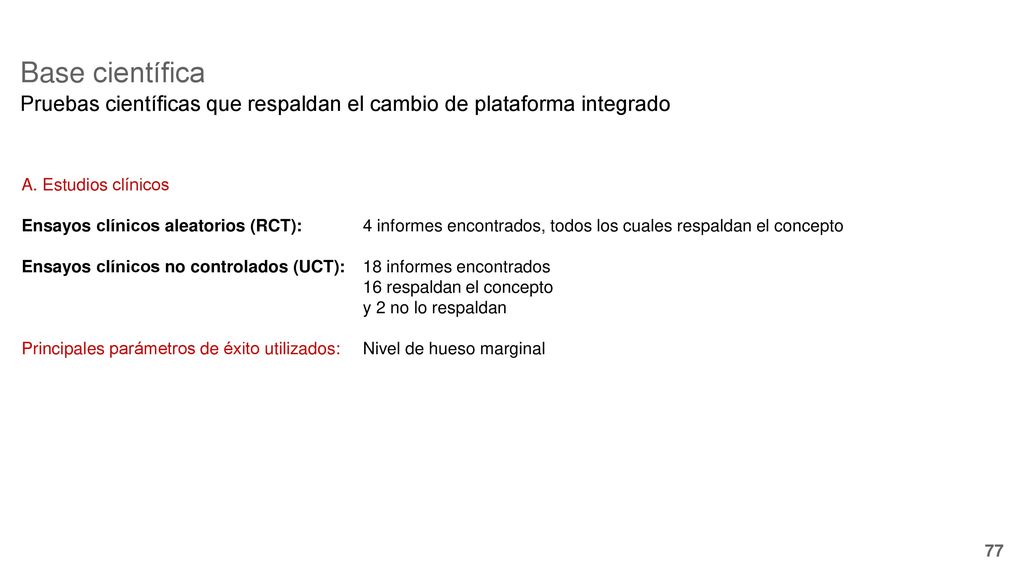

Base científica Pruebas científicas que respaldan el cambio de plataforma integrado A. Estudios clínicos Ensayos clínicos aleatorios (RCT): 4 informes encontrados, todos los cuales respaldan el concepto Ensayos clínicos no controlados (UCT): 18 informes encontrados 16 respaldan el concepto y 2 no lo respaldan Principales parámetros de éxito utilizados: Nivel de hueso marginal 77

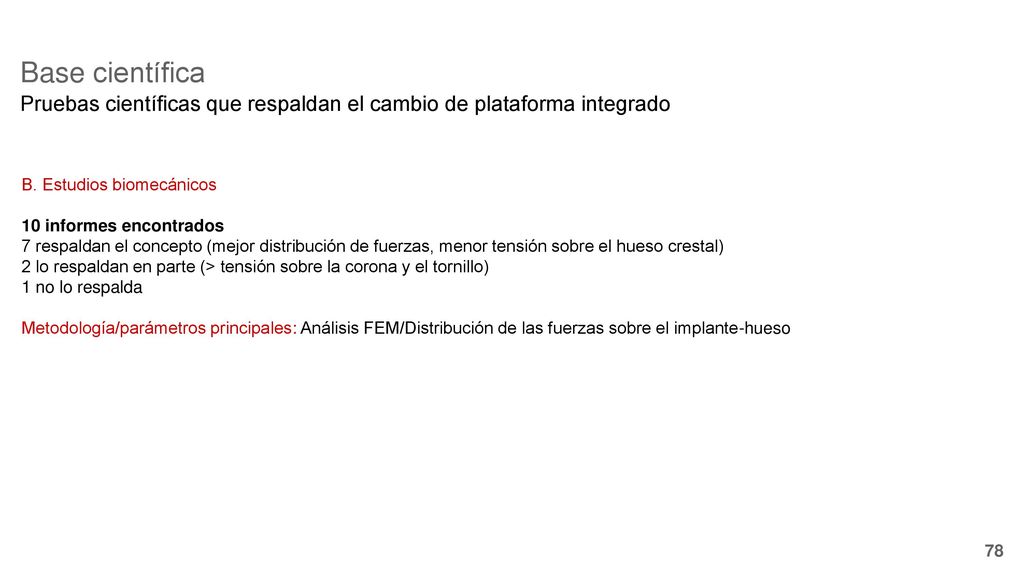

Base científica Pruebas científicas que respaldan el cambio de plataforma integrado B. Estudios biomecánicos 10 informes encontrados 7 respaldan el concepto (mejor distribución de fuerzas, menor tensión sobre el hueso crestal) 2 lo respaldan en parte (> tensión sobre la corona y el tornillo) 1 no lo respalda Metodología/parámetros principales: Análisis FEM/Distribución de las fuerzas sobre el implante-hueso 78

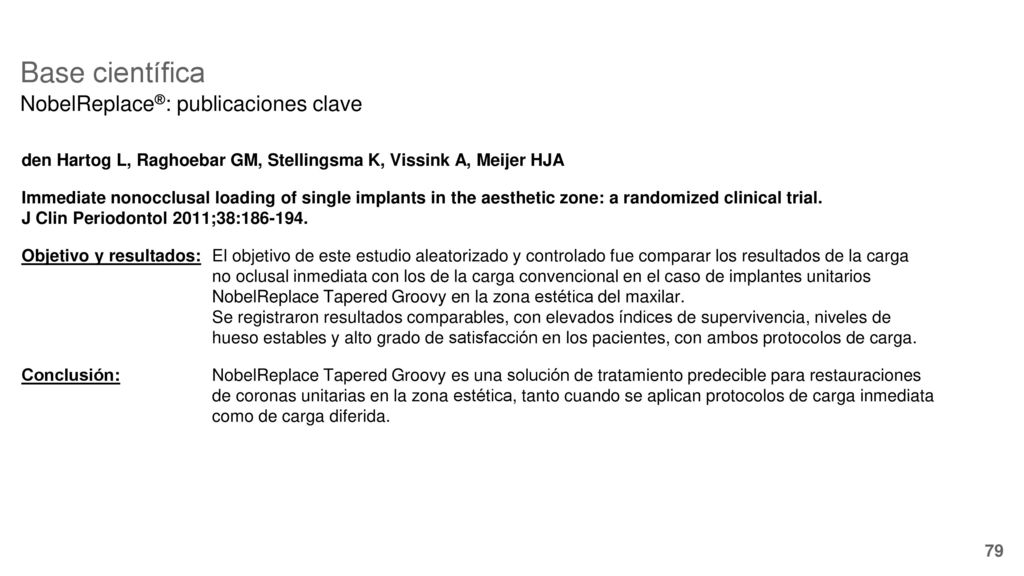

Base científica NobelReplace®: publicaciones clave
den Hartog L, Raghoebar GM, Stellingsma K, Vissink A, Meijer HJA Immediate nonocclusal loading of single implants in the aesthetic zone: a randomized clinical trial. J Clin Periodontol 2011;38: Objetivo y resultados: El objetivo de este estudio aleatorizado y controlado fue comparar los resultados de la carga no oclusal inmediata con los de la carga convencional en el caso de implantes unitarios NobelReplace Tapered Groovy en la zona estética del maxilar. Se registraron resultados comparables, con elevados índices de supervivencia, niveles de hueso estables y alto grado de satisfacción en los pacientes, con ambos protocolos de carga. Conclusión: NobelReplace Tapered Groovy es una solución de tratamiento predecible para restauraciones de coronas unitarias en la zona estética, tanto cuando se aplican protocolos de carga inmediata como de carga diferida. 79

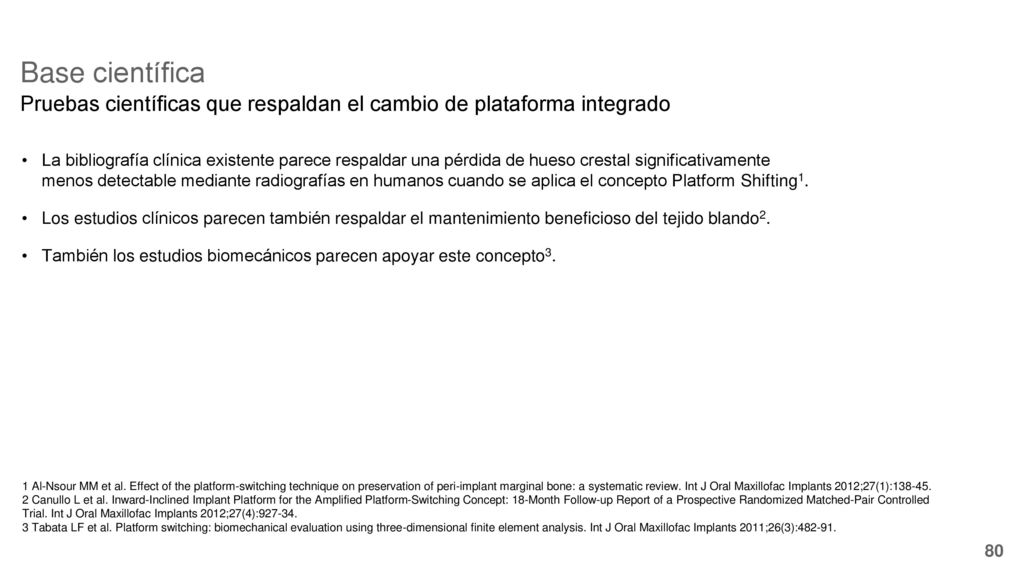

Base científica Pruebas científicas que respaldan el cambio de plataforma integrado La bibliografía clínica existente parece respaldar una pérdida de hueso crestal significativamente menos detectable mediante radiografías en humanos cuando se aplica el concepto Platform Shifting1. Los estudios clínicos parecen también respaldar el mantenimiento beneficioso del tejido blando2. También los estudios biomecánicos parecen apoyar este concepto3. 1 Al-Nsour MM et al. Effect of the platform-switching technique on preservation of peri-implant marginal bone: a systematic review. Int J Oral Maxillofac Implants 2012;27(1): 2 Canullo L et al. Inward-Inclined Implant Platform for the Amplified Platform-Switching Concept: 18-Month Follow-up Report of a Prospective Randomized Matched-Pair Controlled Trial. Int J Oral Maxillofac Implants 2012;27(4): 3 Tabata LF et al. Platform switching: biomechanical evaluation using three-dimensional finite element analysis. Int J Oral Maxillofac Implants 2011;26(3): 80

Base científica NobelReplace® Platform Shift: pruebas clínicas y evaluación En febrero de 2011 se inició una serie de casos con 26 clínicos. En marzo de 2011 se inició un estudio multicéntrico de 5 años. Entrada en el mercado limitada (LME) desde mayo de hasta octubre de 2011. Cortesía del Dr. Egon Euwe, Italia Preoperatoria 1 mes 2 meses Cortesía del Dr. Egon Euwe, Italia Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad. 81

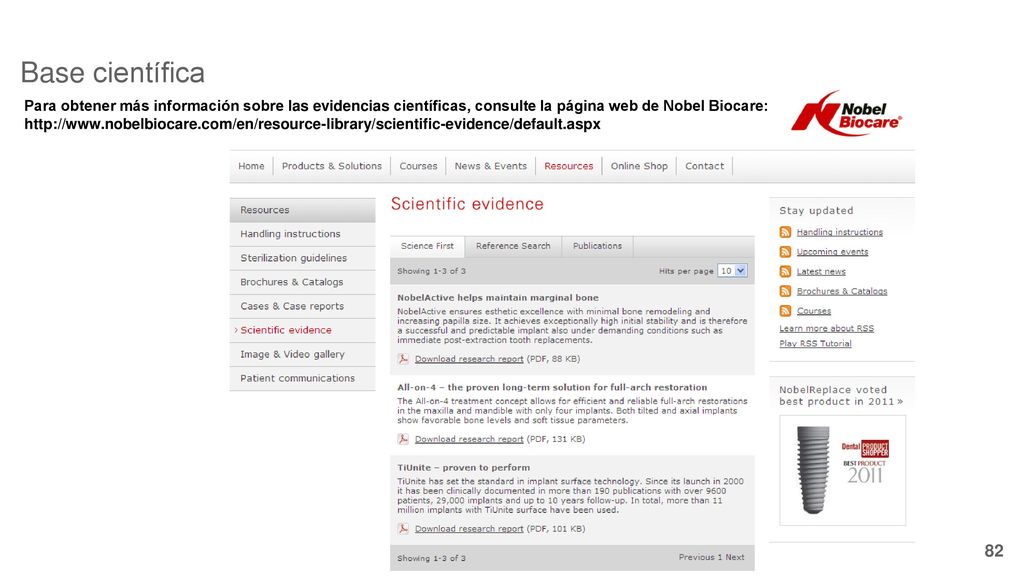

Base científica Para obtener más información sobre las evidencias científicas, consulte la página web de Nobel Biocare:

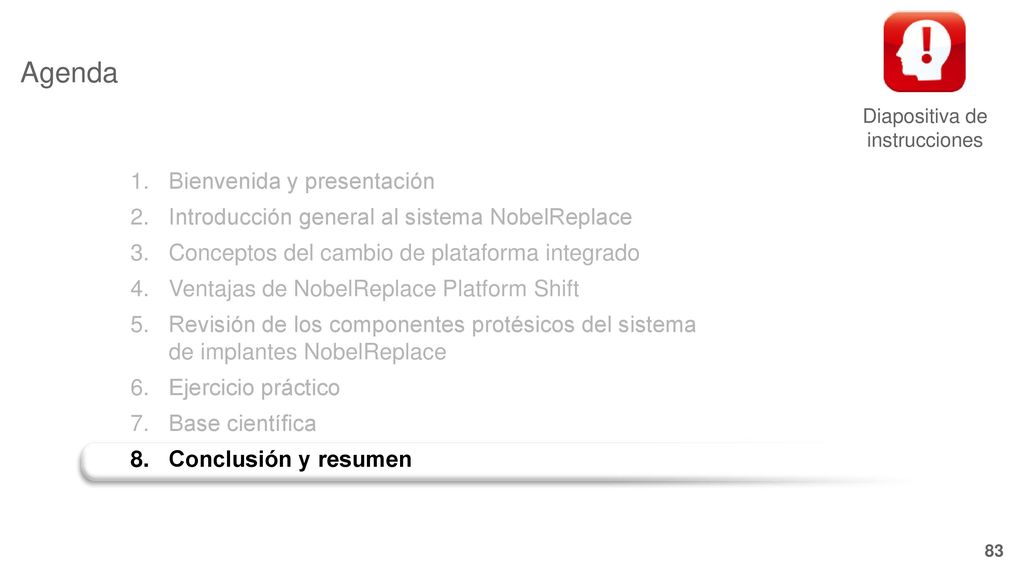

Agenda Bienvenida y presentación Introducción general al sistema NobelReplace Conceptos del cambio de plataforma integrado Ventajas de NobelReplace Platform Shift Revisión de los componentes protésicos del sistema de implantes NobelReplace Ejercicio práctico Base científica Conclusión y resumen

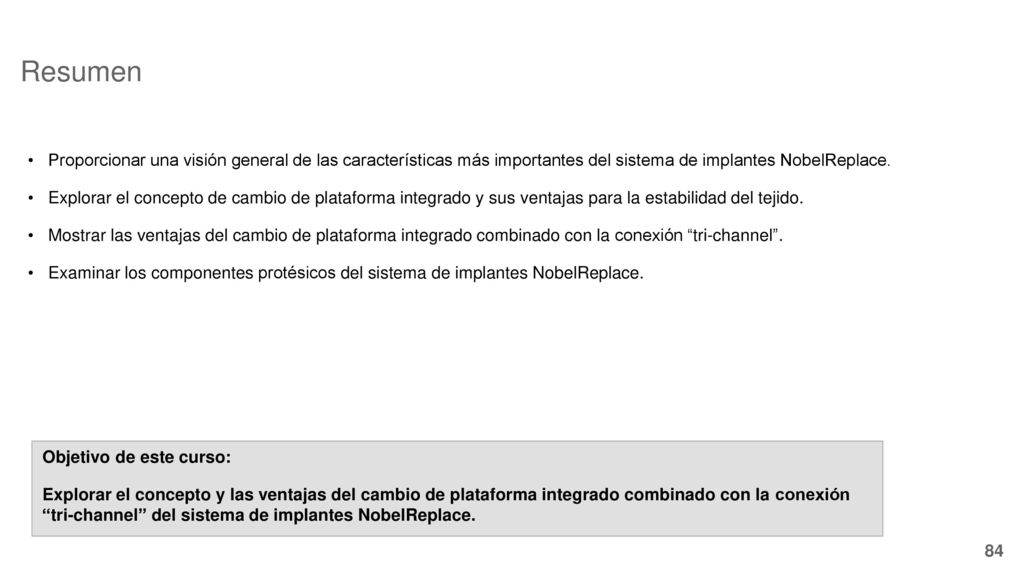

Resumen Proporcionar una visión general de las características más importantes del sistema de implantes NobelReplace. Explorar el concepto de cambio de plataforma integrado y sus ventajas para la estabilidad del tejido. Mostrar las ventajas del cambio de plataforma integrado combinado con la conexión “tri-channel”. Examinar los componentes protésicos del sistema de implantes NobelReplace. Objetivo de este curso: Explorar el concepto y las ventajas del cambio de plataforma integrado combinado con la conexión “tri-channel” del sistema de implantes NobelReplace.

“Seminario de actualización NobelReplace® Platform Shift”
Gracias por su atención. Exención de responsabilidad: Puede que no se permita poner a la venta algunos productos en algunos países según la normativa. Póngase en contacto con su filial de Nobel Biocare para conocer la gama de productos actual y su disponibilidad.

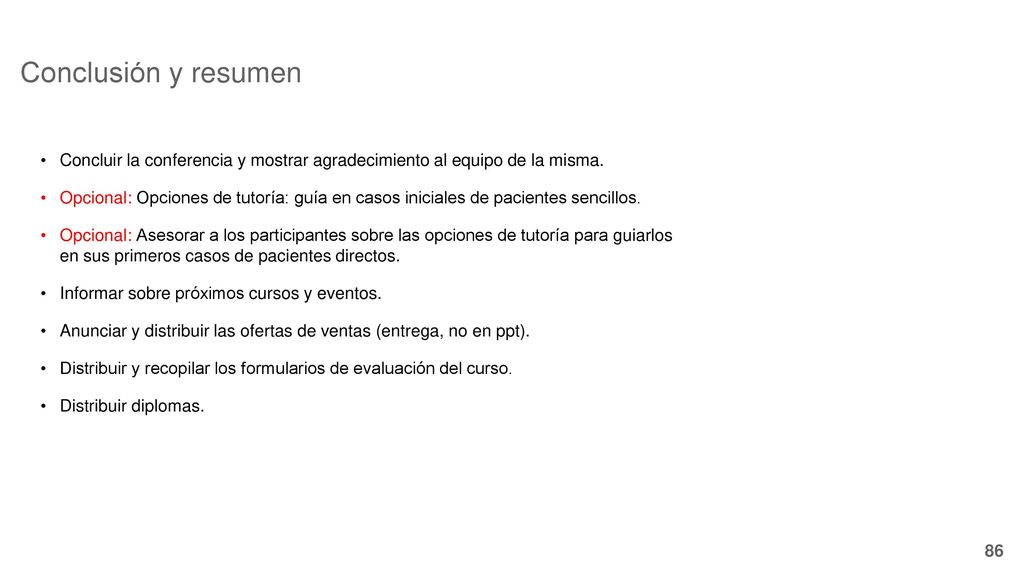

Conclusión y resumen Concluir la conferencia y mostrar agradecimiento al equipo de la misma. Opcional: Opciones de tutoría: guía en casos iniciales de pacientes sencillos. Opcional: Asesorar a los participantes sobre las opciones de tutoría para guiarlos en sus primeros casos de pacientes directos. Informar sobre próximos cursos y eventos. Anunciar y distribuir las ofertas de ventas (entrega, no en ppt). Distribuir y recopilar los formularios de evaluación del curso. Distribuir diplomas.

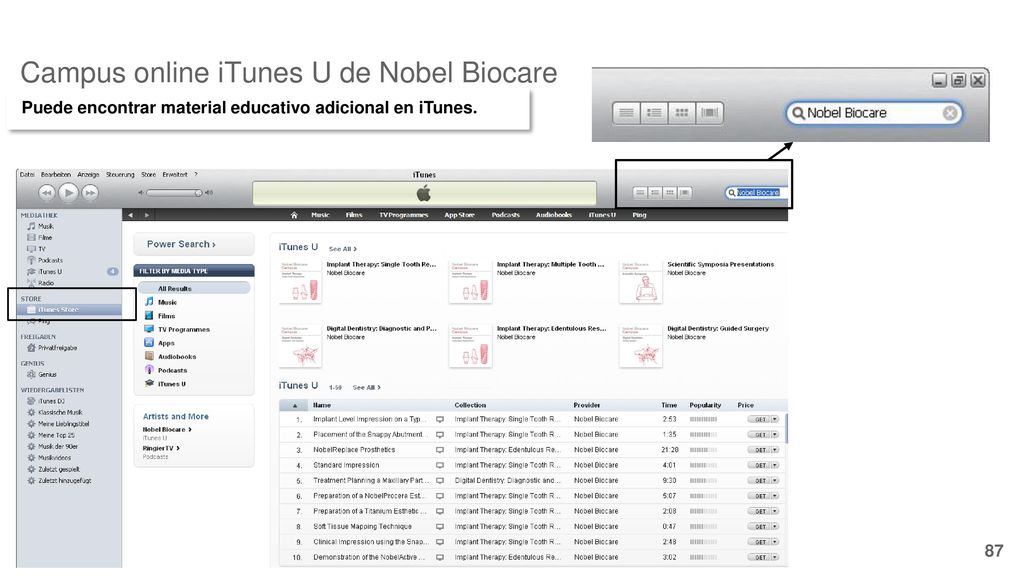

Campus online iTunes U de Nobel Biocare
Puede encontrar material educativo adicional en iTunes.

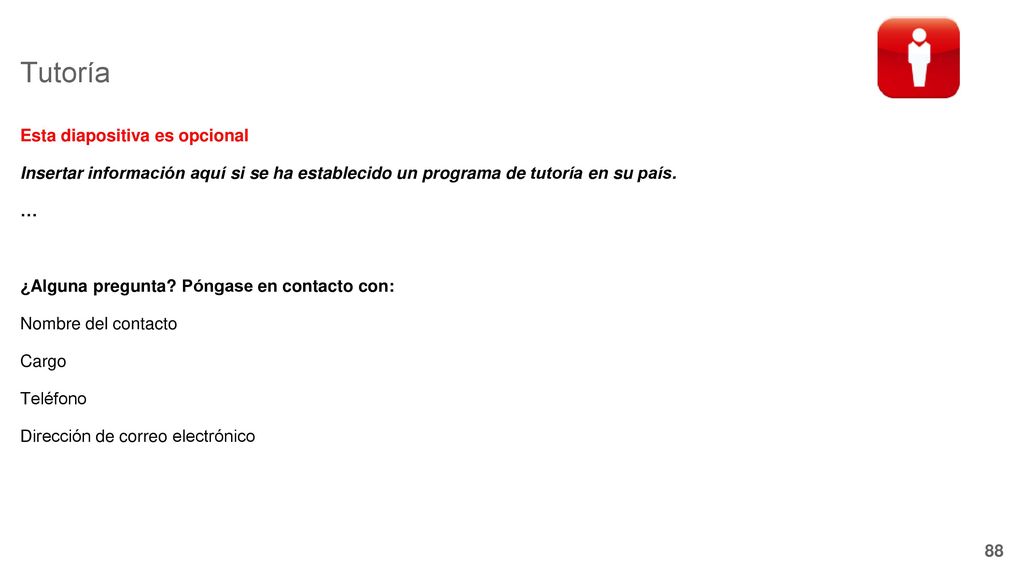

Tutoría Esta diapositiva es opcional Insertar información aquí si se ha establecido un programa de tutoría en su país. … ¿Alguna pregunta? Póngase en contacto con: Nombre del contacto Cargo Teléfono Dirección de correo electrónico

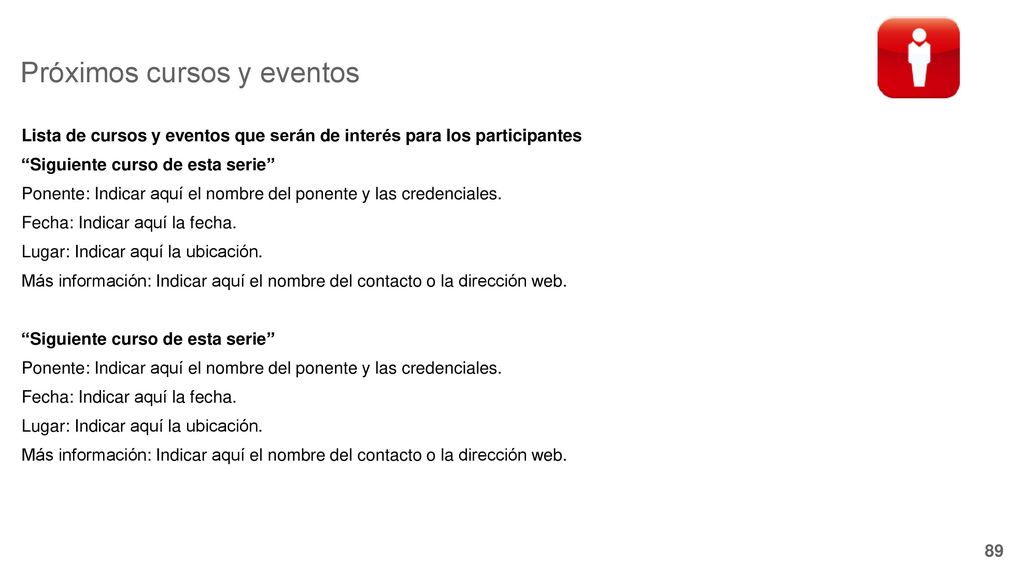

Próximos cursos y eventos
Lista de cursos y eventos que serán de interés para los participantes “Siguiente curso de esta serie” Ponente: Indicar aquí el nombre del ponente y las credenciales. Fecha: Indicar aquí la fecha. Lugar: Indicar aquí la ubicación. Más información: Indicar aquí el nombre del contacto o la dirección web.

Diapositiva de instrucciones
