ESTACION TOTAL.

Presentación del tema: "ESTACION TOTAL."— Transcripción de la presentación:

1 ESTACION TOTAL

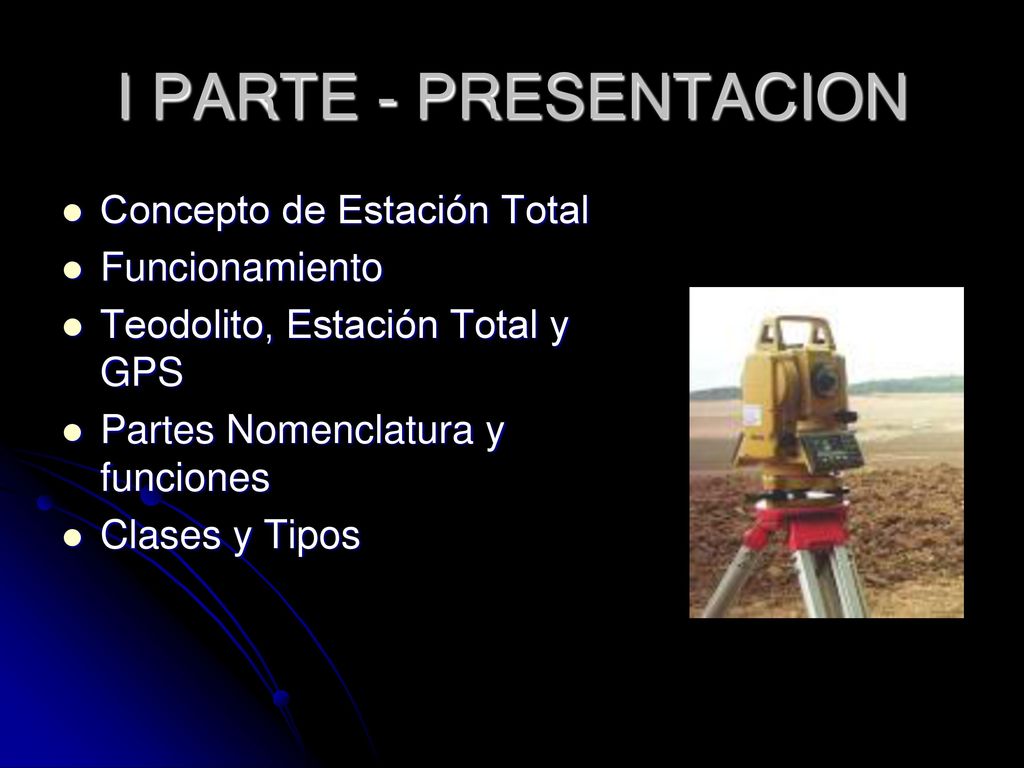

2 I PARTE - PRESENTACION Concepto de Estación Total Funcionamiento
Teodolito, Estación Total y GPS Partes Nomenclatura y funciones Clases y Tipos

3 Concepto de Estación Total
Se denomina estación total a un instrumento topográfico electro-óptico cuyo funcionamiento se apoya en la tecnología electrónica. Este instrumento consiste en la incorporación de un distanciómetro y un microprocesador a un teodolito electrónico. MICROPROCESADOR ESTACION TOTAL TEODOLITO ELECTRONICO DISTANCIOMETRO

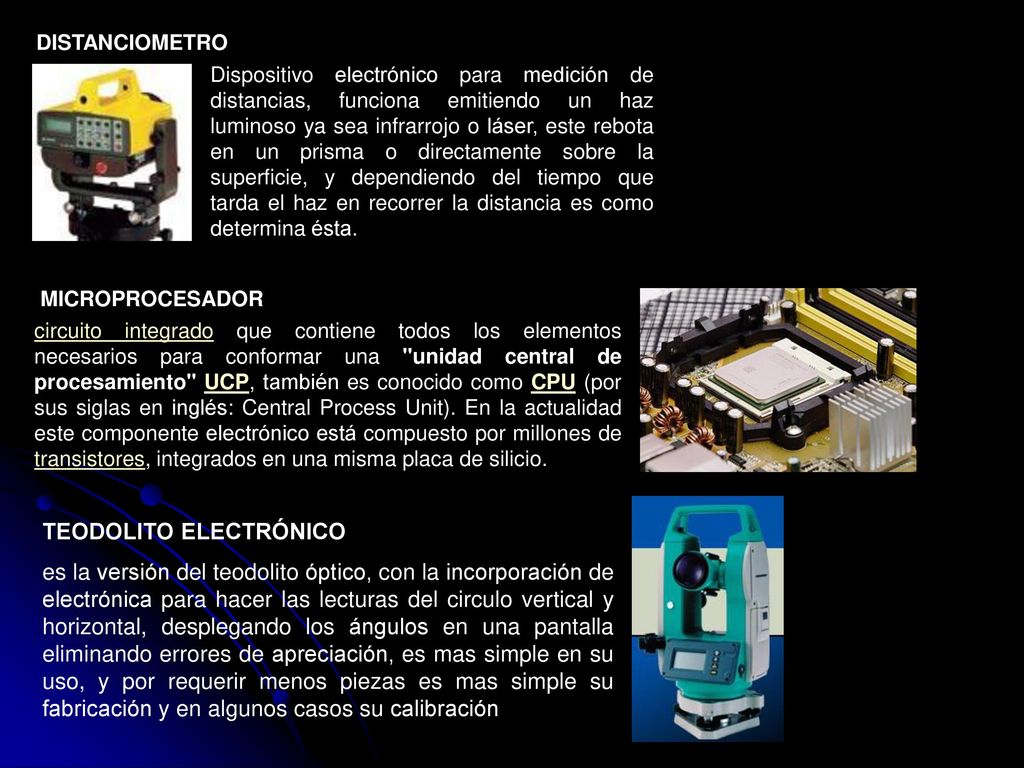

4 TEODOLITO ELECTRÓNICO
DISTANCIOMETRO Dispositivo electrónico para medición de distancias, funciona emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un prisma o directamente sobre la superficie, y dependiendo del tiempo que tarda el haz en recorrer la distancia es como determina ésta. MICROPROCESADOR circuito integrado que contiene todos los elementos necesarios para conformar una "unidad central de procesamiento" UCP, también es conocido como CPU (por sus siglas en inglés: Central Process Unit). En la actualidad este componente electrónico está compuesto por millones de transistores, integrados en una misma placa de silicio. TEODOLITO ELECTRÓNICO es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del circulo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es mas simple en su uso, y por requerir menos piezas es mas simple su fabricación y en algunos casos su calibración

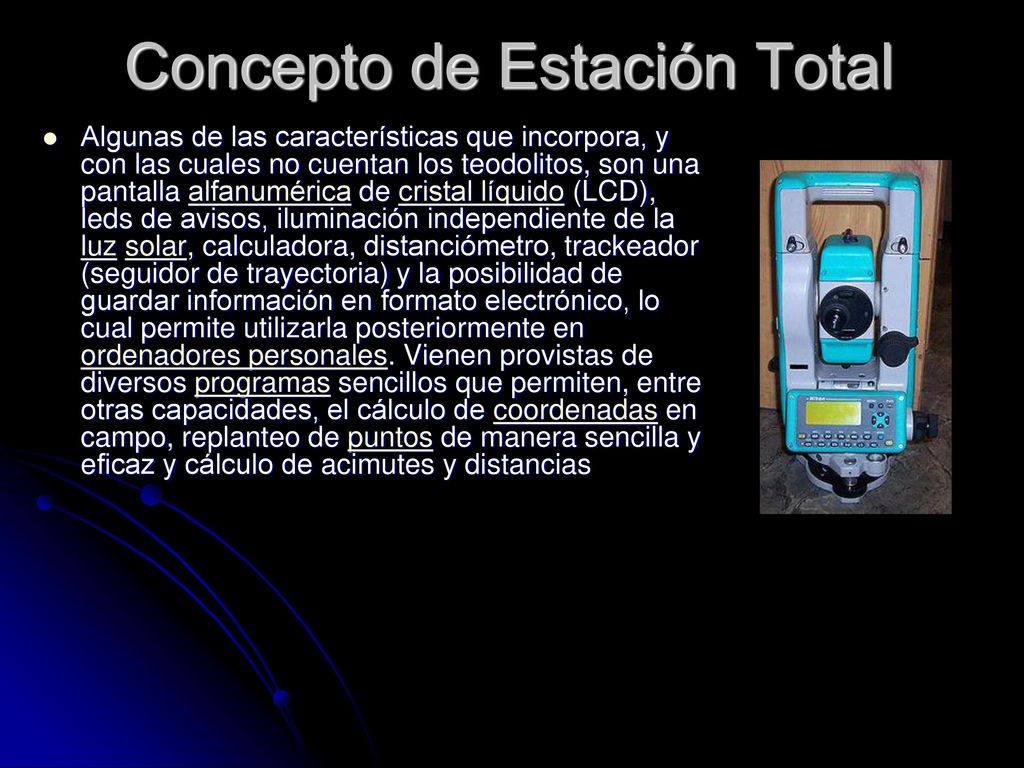

5 Concepto de Estación Total
Algunas de las características que incorpora, y con las cuales no cuentan los teodolitos, son una pantalla alfanumérica de cristal líquido (LCD), leds de avisos, iluminación independiente de la luz solar, calculadora, distanciómetro, trackeador (seguidor de trayectoria) y la posibilidad de guardar información en formato electrónico, lo cual permite utilizarla posteriormente en ordenadores personales. Vienen provistas de diversos programas sencillos que permiten, entre otras capacidades, el cálculo de coordenadas en campo, replanteo de puntos de manera sencilla y eficaz y cálculo de acimutes y distancias

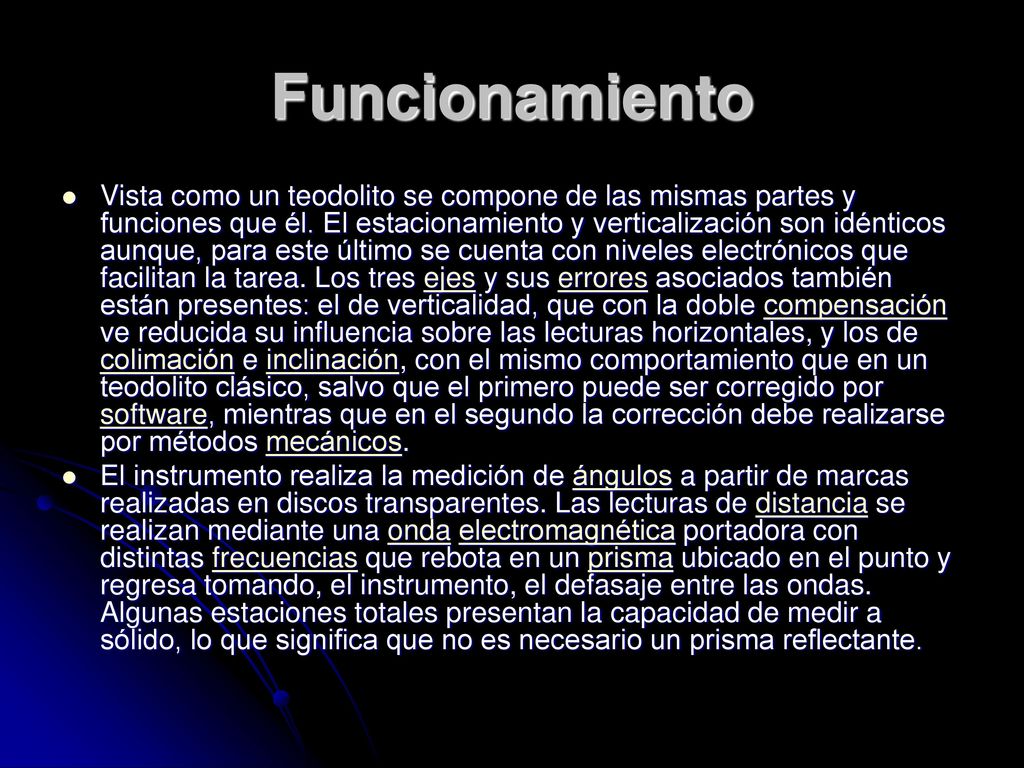

6 Funcionamiento Vista como un teodolito se compone de las mismas partes y funciones que él. El estacionamiento y verticalización son idénticos aunque, para este último se cuenta con niveles electrónicos que facilitan la tarea. Los tres ejes y sus errores asociados también están presentes: el de verticalidad, que con la doble compensación ve reducida su influencia sobre las lecturas horizontales, y los de colimación e inclinación, con el mismo comportamiento que en un teodolito clásico, salvo que el primero puede ser corregido por software, mientras que en el segundo la corrección debe realizarse por métodos mecánicos. El instrumento realiza la medición de ángulos a partir de marcas realizadas en discos transparentes. Las lecturas de distancia se realizan mediante una onda electromagnética portadora con distintas frecuencias que rebota en un prisma ubicado en el punto y regresa tomando, el instrumento, el defasaje entre las ondas. Algunas estaciones totales presentan la capacidad de medir a sólido, lo que significa que no es necesario un prisma reflectante.

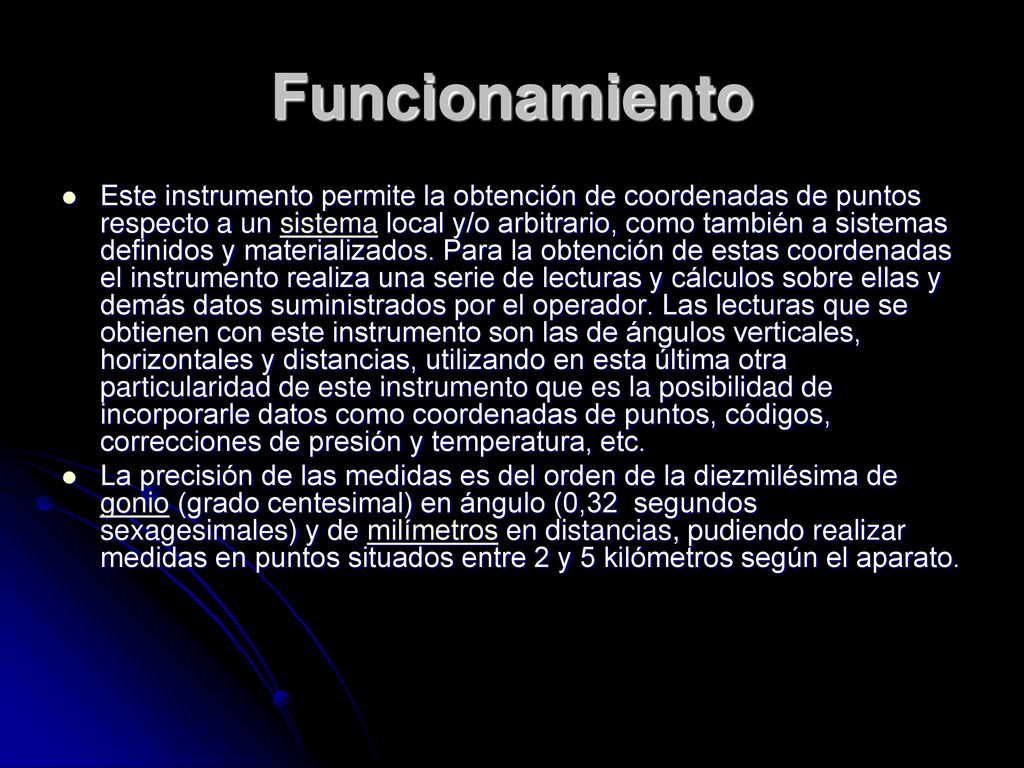

7 Funcionamiento Este instrumento permite la obtención de coordenadas de puntos respecto a un sistema local y/o arbitrario, como también a sistemas definidos y materializados. Para la obtención de estas coordenadas el instrumento realiza una serie de lecturas y cálculos sobre ellas y demás datos suministrados por el operador. Las lecturas que se obtienen con este instrumento son las de ángulos verticales, horizontales y distancias, utilizando en esta última otra particularidad de este instrumento que es la posibilidad de incorporarle datos como coordenadas de puntos, códigos, correcciones de presión y temperatura, etc. La precisión de las medidas es del orden de la diezmilésima de gonio (grado centesimal) en ángulo (0,32 segundos sexagesimales) y de milímetros en distancias, pudiendo realizar medidas en puntos situados entre 2 y 5 kilómetros según el aparato.

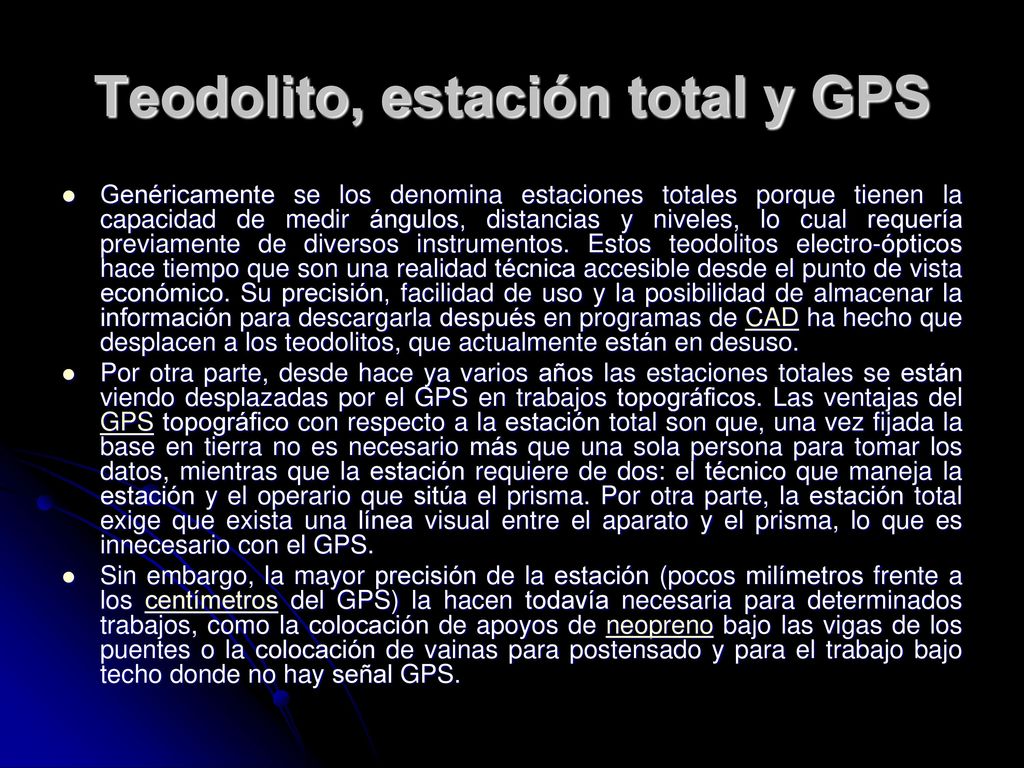

8 Teodolito, estación total y GPS
Genéricamente se los denomina estaciones totales porque tienen la capacidad de medir ángulos, distancias y niveles, lo cual requería previamente de diversos instrumentos. Estos teodolitos electro-ópticos hace tiempo que son una realidad técnica accesible desde el punto de vista económico. Su precisión, facilidad de uso y la posibilidad de almacenar la información para descargarla después en programas de CAD ha hecho que desplacen a los teodolitos, que actualmente están en desuso. Por otra parte, desde hace ya varios años las estaciones totales se están viendo desplazadas por el GPS en trabajos topográficos. Las ventajas del GPS topográfico con respecto a la estación total son que, una vez fijada la base en tierra no es necesario más que una sola persona para tomar los datos, mientras que la estación requiere de dos: el técnico que maneja la estación y el operario que sitúa el prisma. Por otra parte, la estación total exige que exista una línea visual entre el aparato y el prisma, lo que es innecesario con el GPS. Sin embargo, la mayor precisión de la estación (pocos milímetros frente a los centímetros del GPS) la hacen todavía necesaria para determinados trabajos, como la colocación de apoyos de neopreno bajo las vigas de los puentes o la colocación de vainas para postensado y para el trabajo bajo techo donde no hay señal GPS.

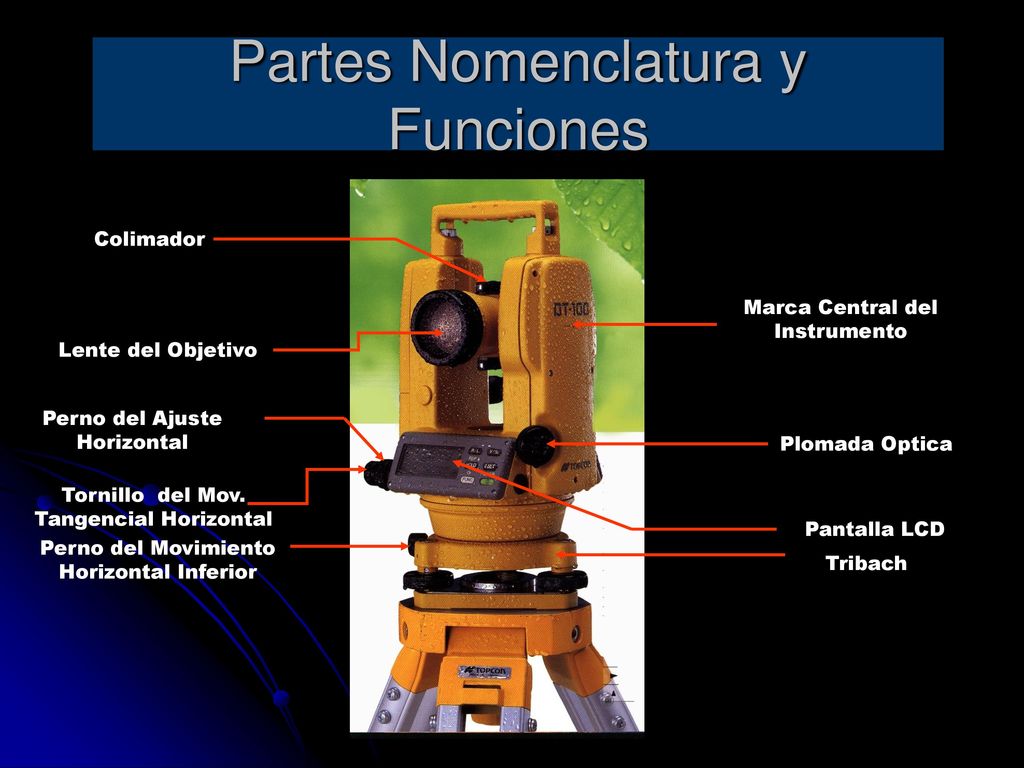

9 Partes Nomenclatura y Funciones
Colimador Marca Central del Instrumento Lente del Objetivo Perno del Ajuste Horizontal Plomada Optica Tornillo del Mov. Tangencial Horizontal Pantalla LCD Perno del Movimiento Horizontal Inferior Tribach

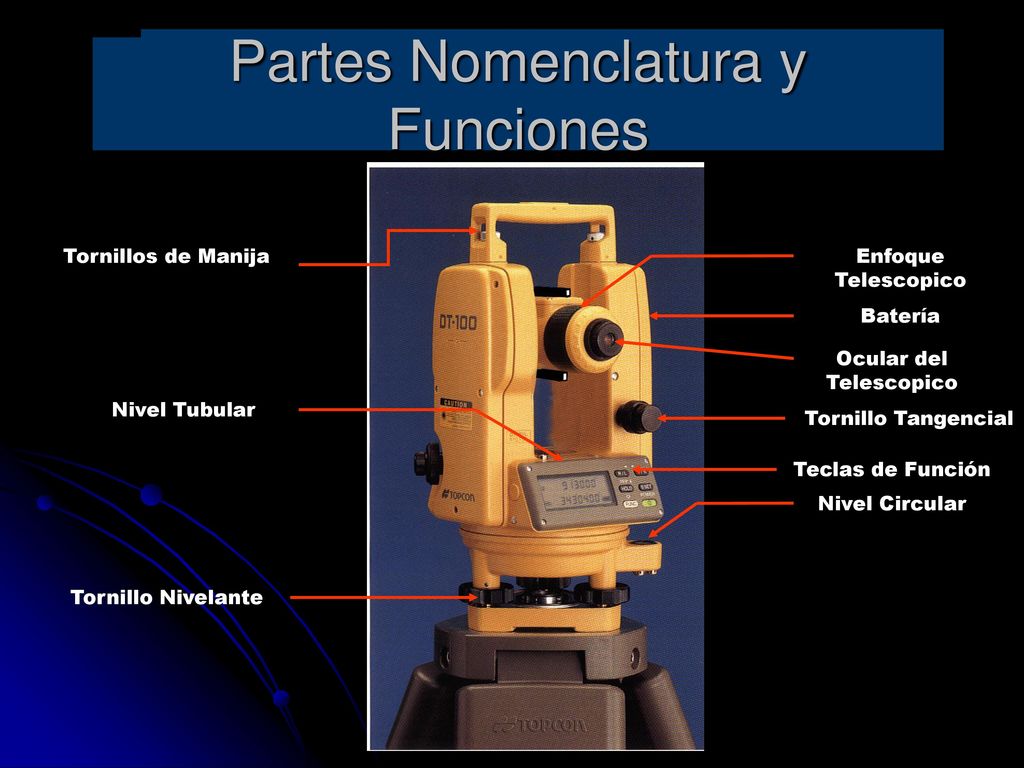

10 Nomenclatura y Funciones
Partes Nomenclatura y Funciones Tornillos de Manija Enfoque Telescopico Batería Ocular del Telescopico Nivel Tubular Tornillo Tangencial Teclas de Función Nivel Circular Tornillo Nivelante

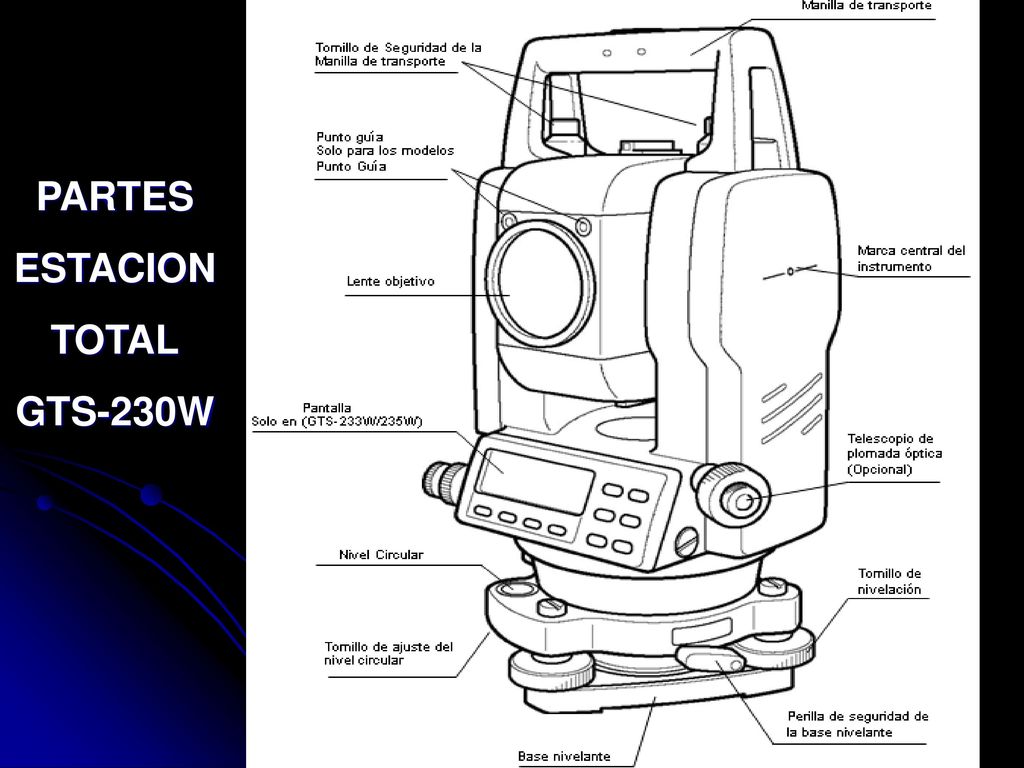

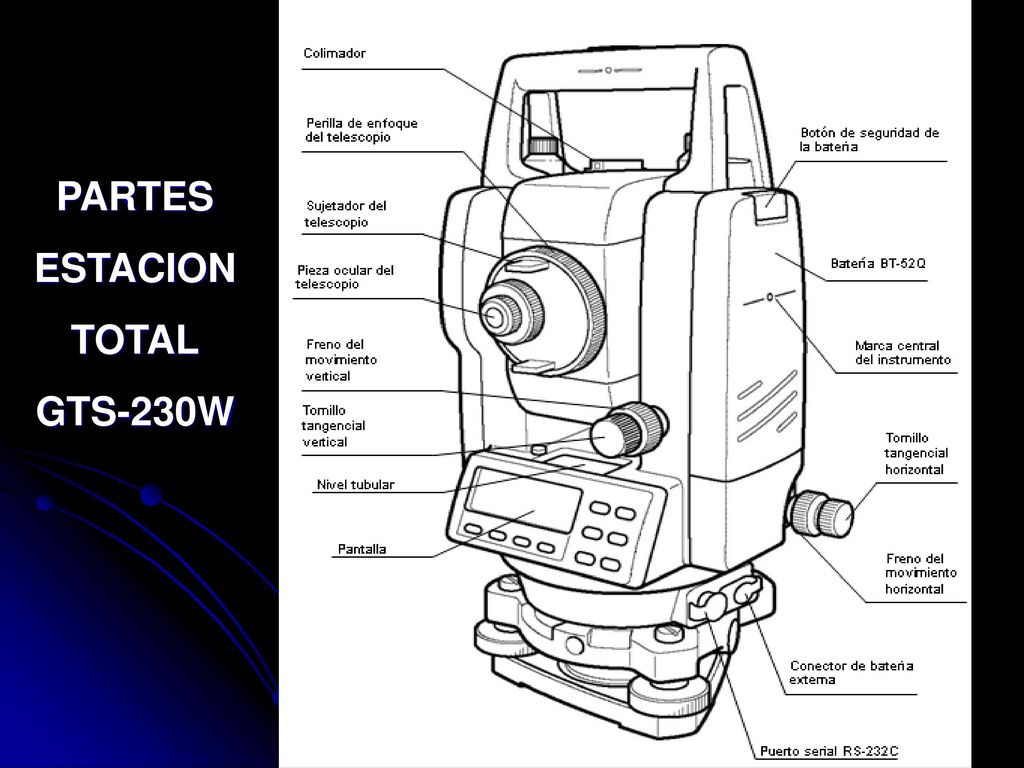

11 PARTES ESTACION TOTAL GTS-230W

12 PARTES ESTACION TOTAL GTS-230W

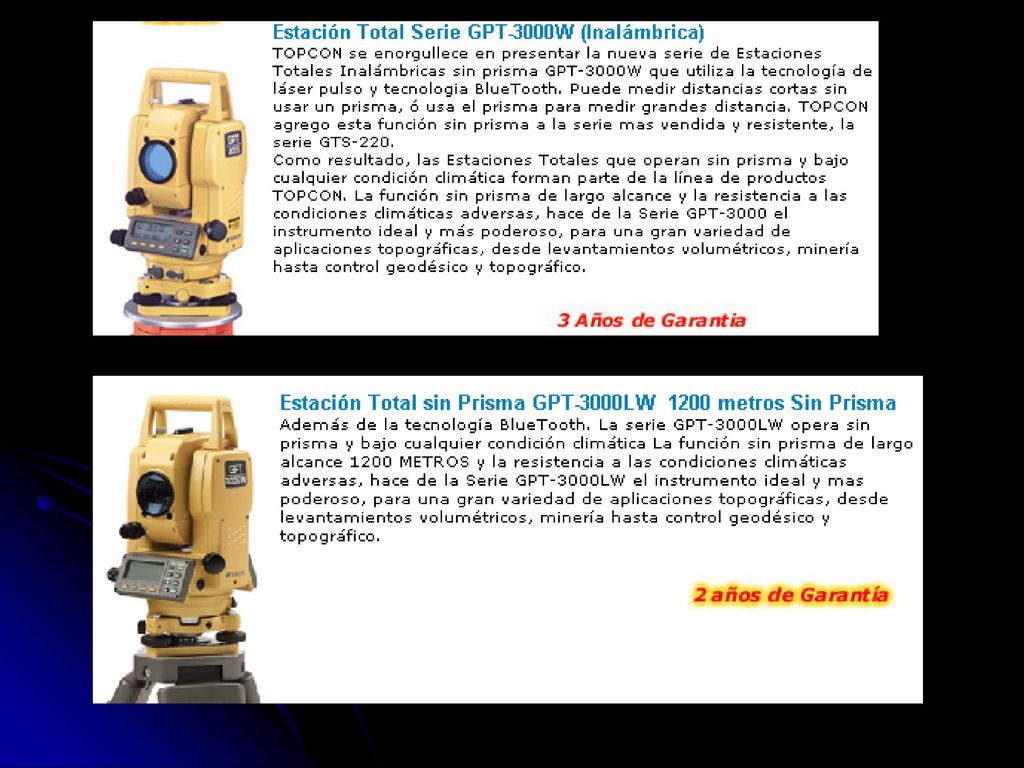

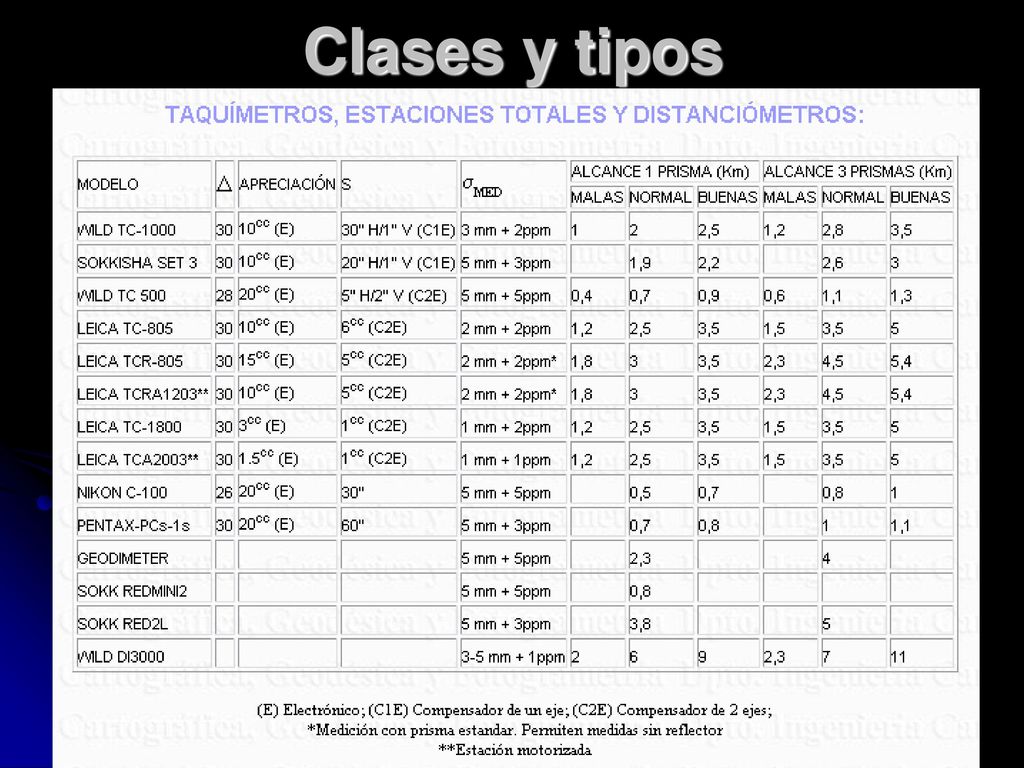

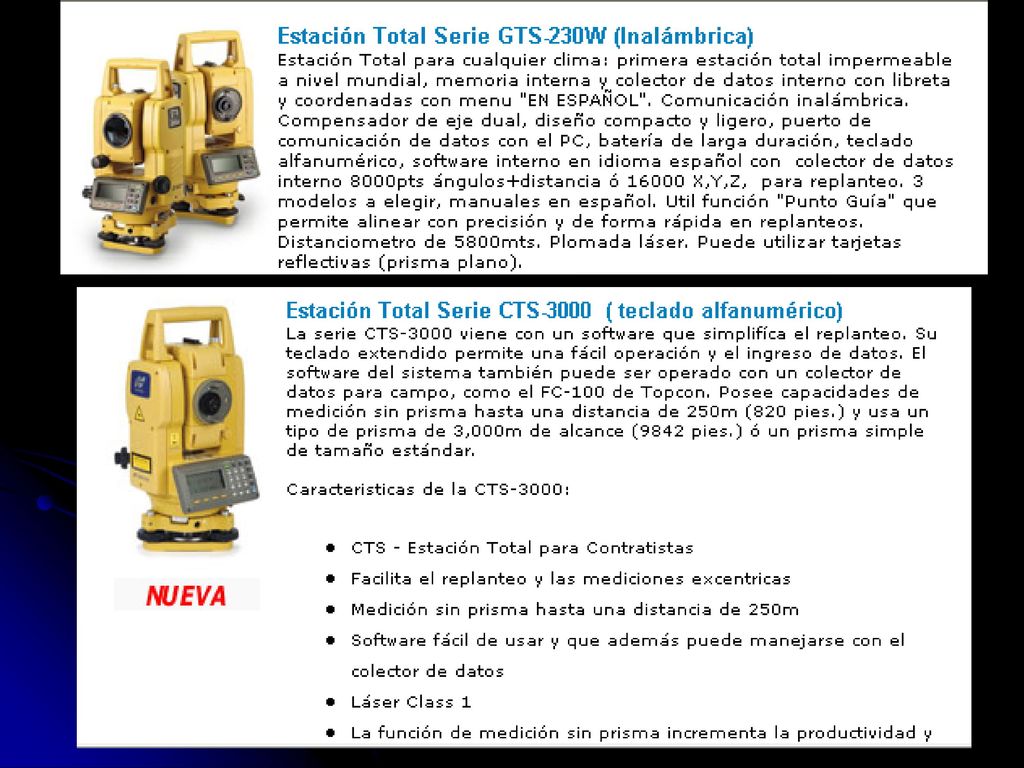

13 Clases y tipos

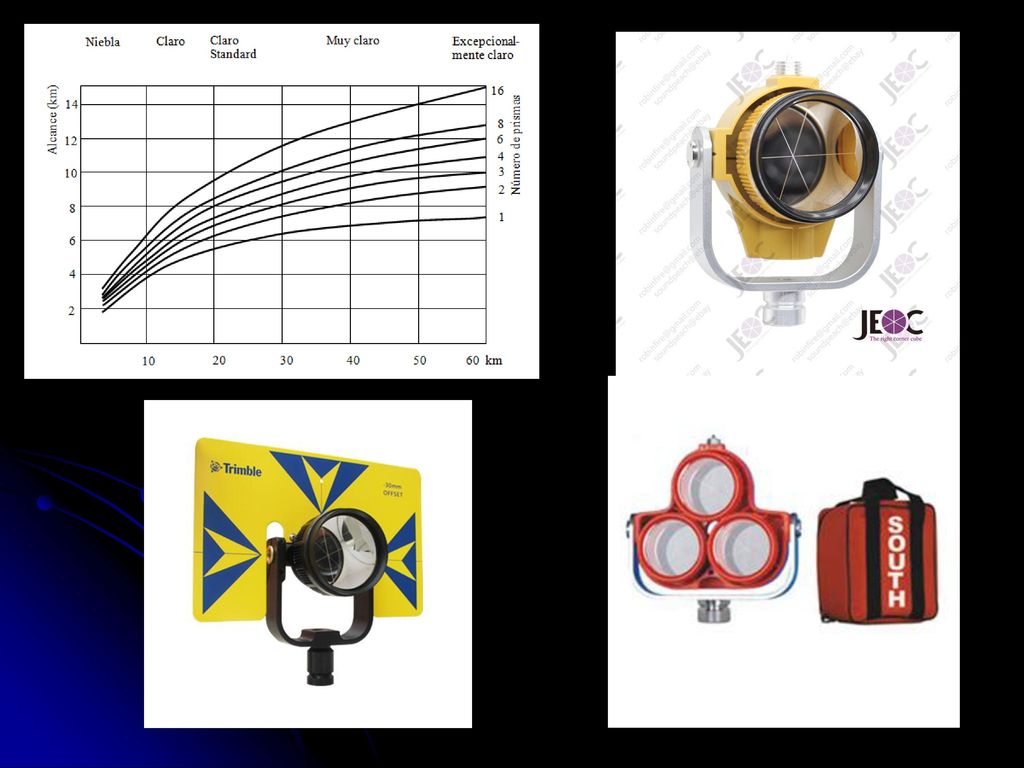

14

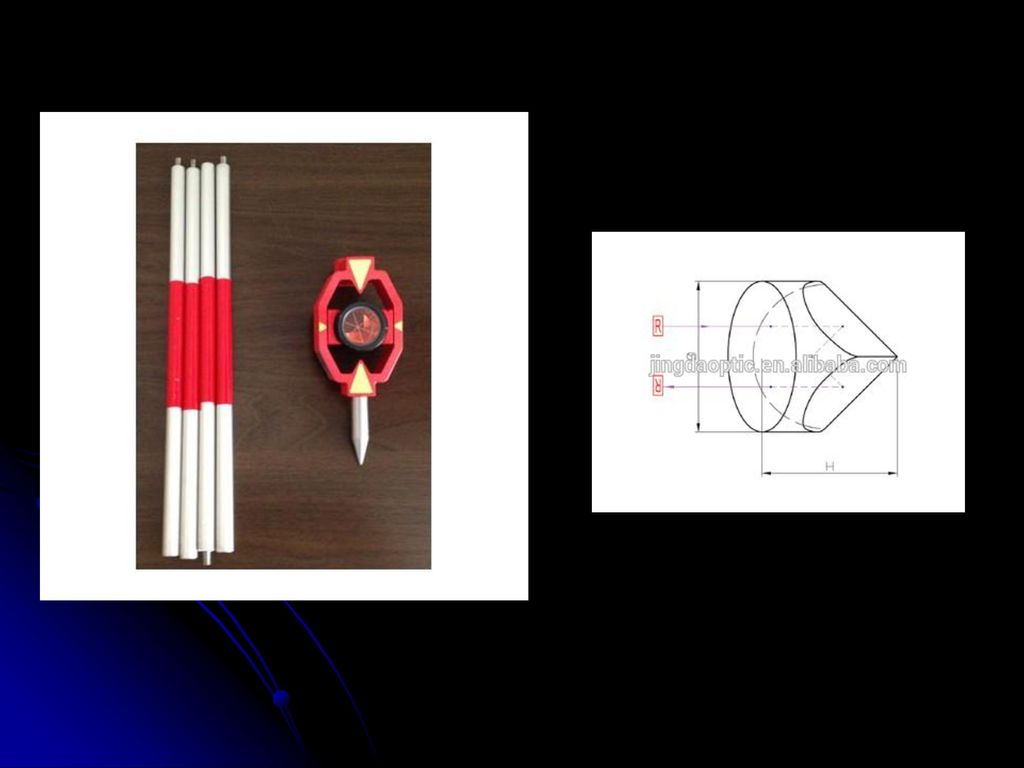

15

16

17

18

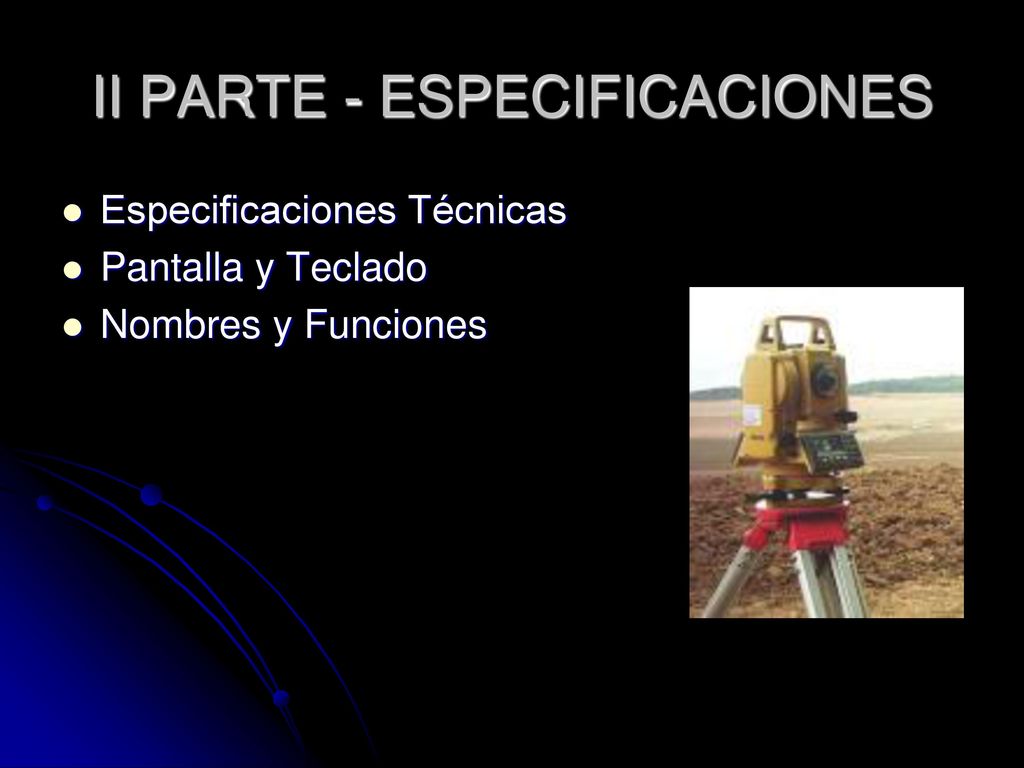

19 II PARTE - ESPECIFICACIONES
Especificaciones Técnicas Pantalla y Teclado Nombres y Funciones

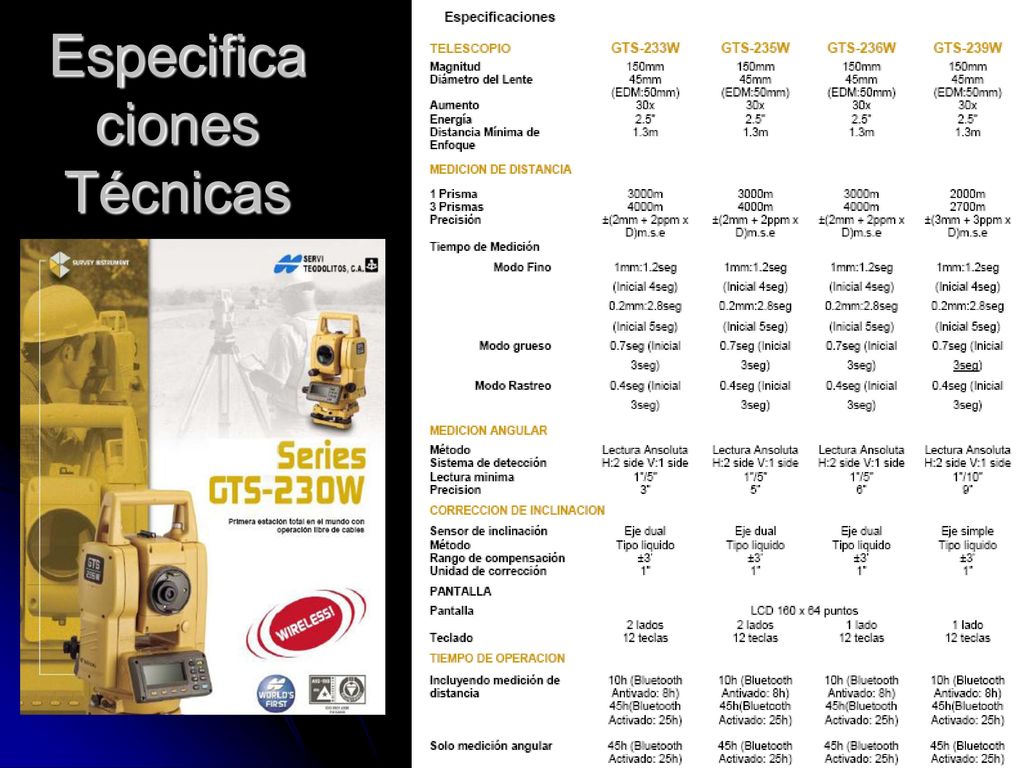

20 Especificaciones Técnicas

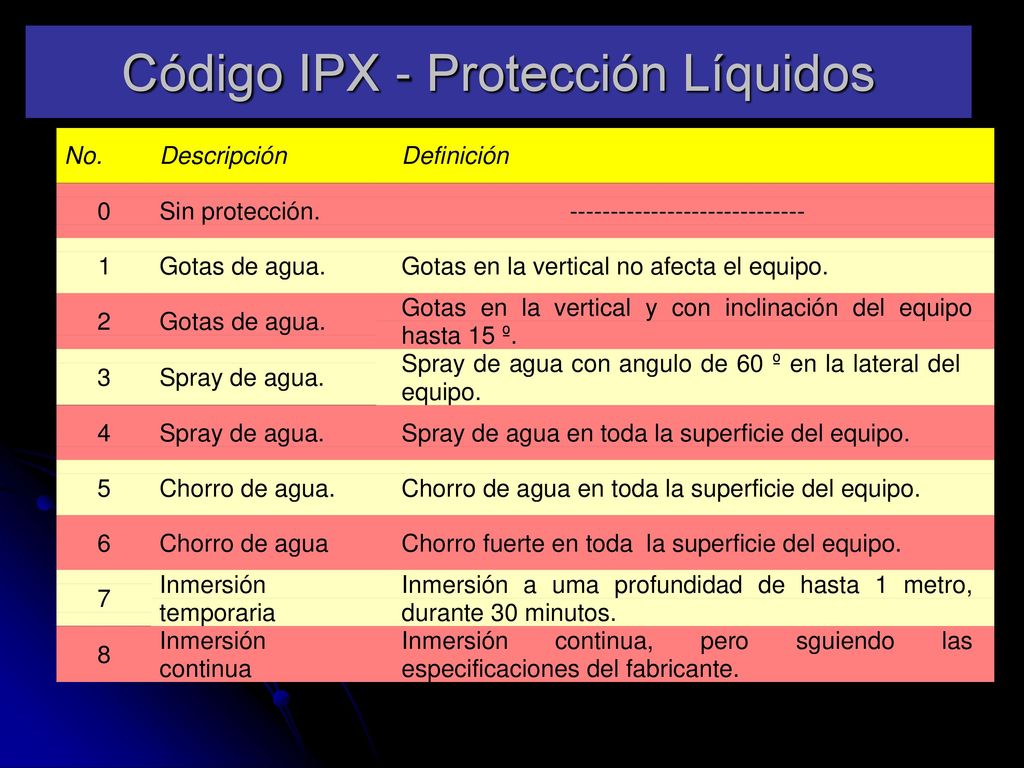

21 Código IPX - Protección Líquidos

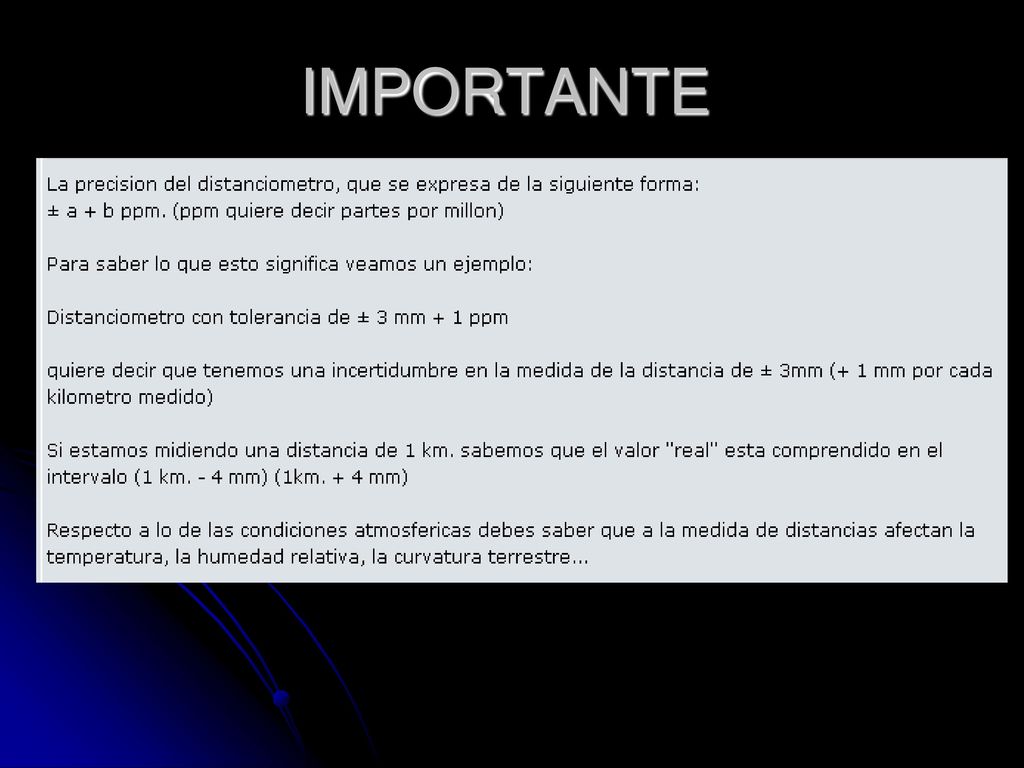

22 IMPORTANTE

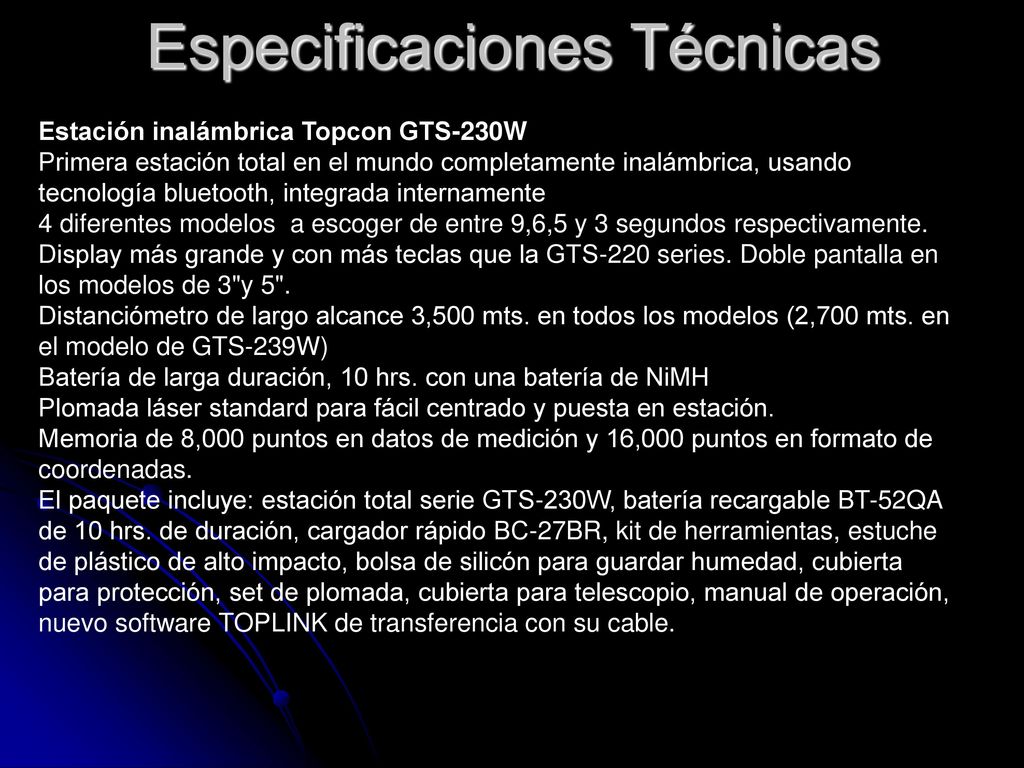

23 Especificaciones Técnicas
Estación inalámbrica Topcon GTS-230W Primera estación total en el mundo completamente inalámbrica, usando tecnología bluetooth, integrada internamente 4 diferentes modelos  a escoger de entre 9,6,5 y 3 segundos respectivamente. Display más grande y con más teclas que la GTS-220 series. Doble pantalla en los modelos de 3"y 5". Distanciómetro de largo alcance 3,500 mts. en todos los modelos (2,700 mts. en el modelo de GTS-239W) Batería de larga duración, 10 hrs. con una batería de NiMH Plomada láser standard para fácil centrado y puesta en estación. Memoria de 8,000 puntos en datos de medición y 16,000 puntos en formato de coordenadas. El paquete incluye: estación total serie GTS-230W, batería recargable BT-52QA de 10 hrs. de duración, cargador rápido BC-27BR, kit de herramientas, estuche de plástico de alto impacto, bolsa de silicón para guardar humedad, cubierta para protección, set de plomada, cubierta para telescopio, manual de operación, nuevo software TOPLINK de transferencia con su cable.

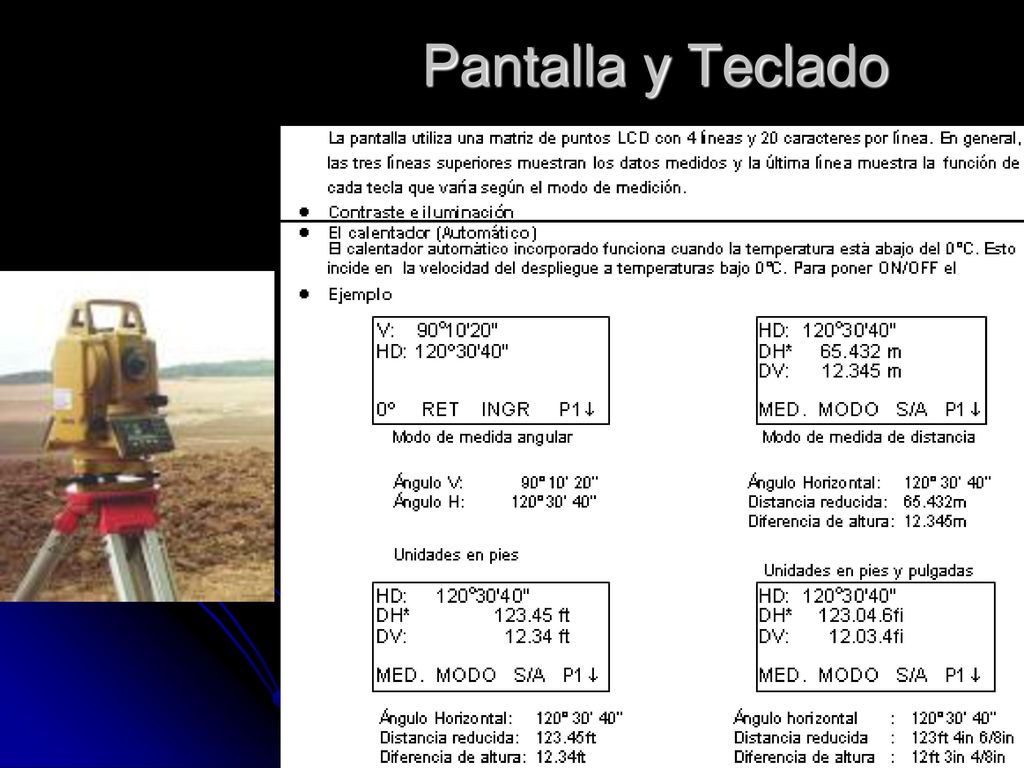

24 Pantalla y Teclado

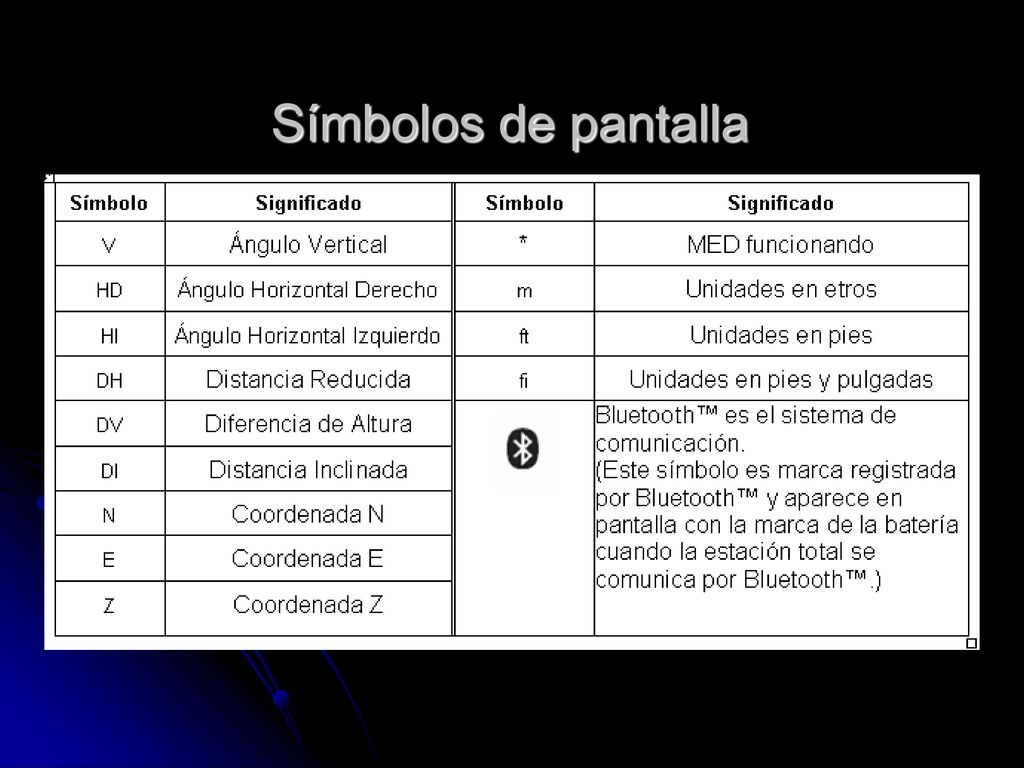

25 Símbolos de pantalla

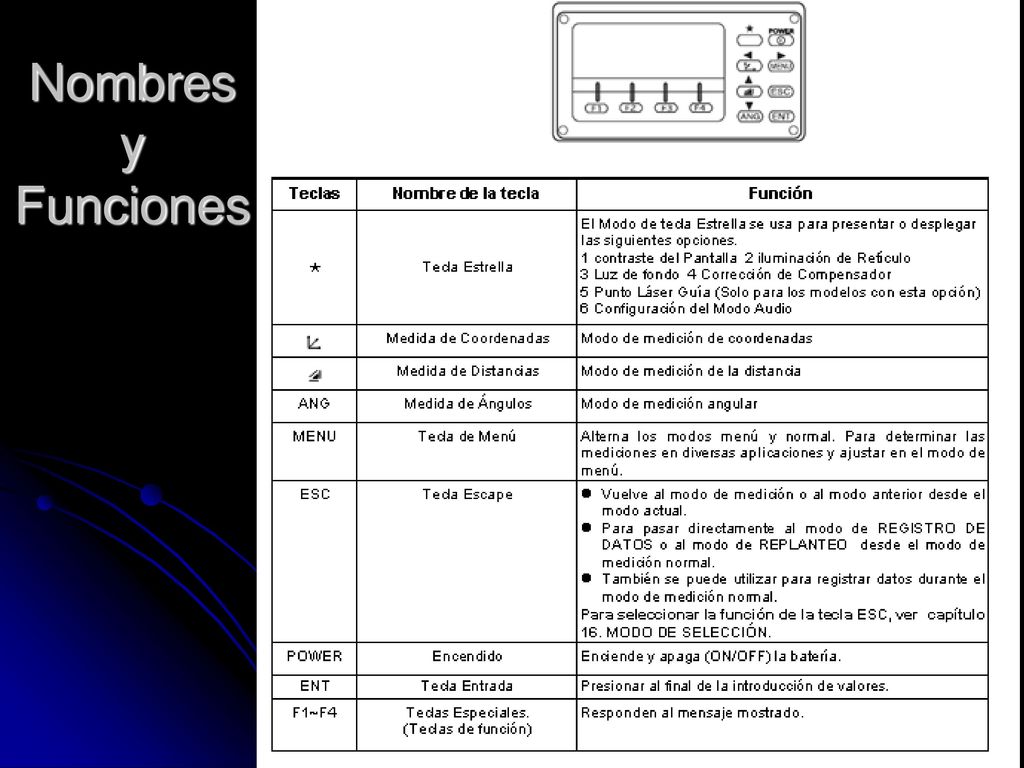

26 Nombres y Funciones

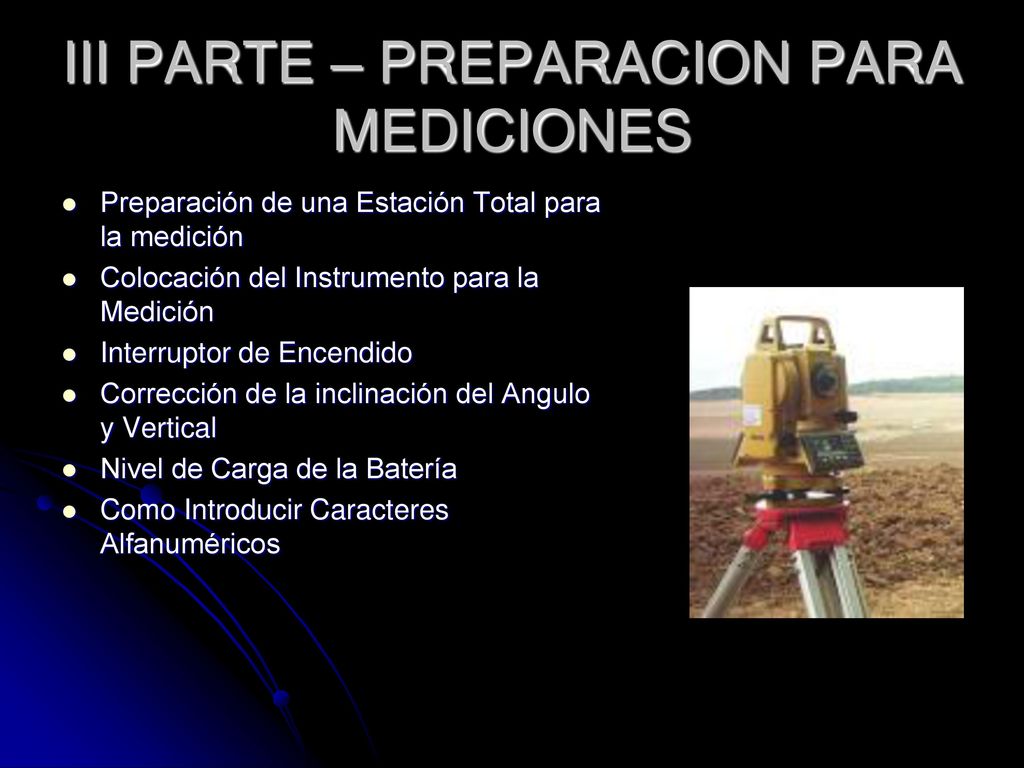

27 III PARTE – PREPARACION PARA MEDICIONES
Preparación de una Estación Total para la medición Colocación del Instrumento para la Medición Interruptor de Encendido Corrección de la inclinación del Angulo y Vertical Nivel de Carga de la Batería Como Introducir Caracteres Alfanuméricos

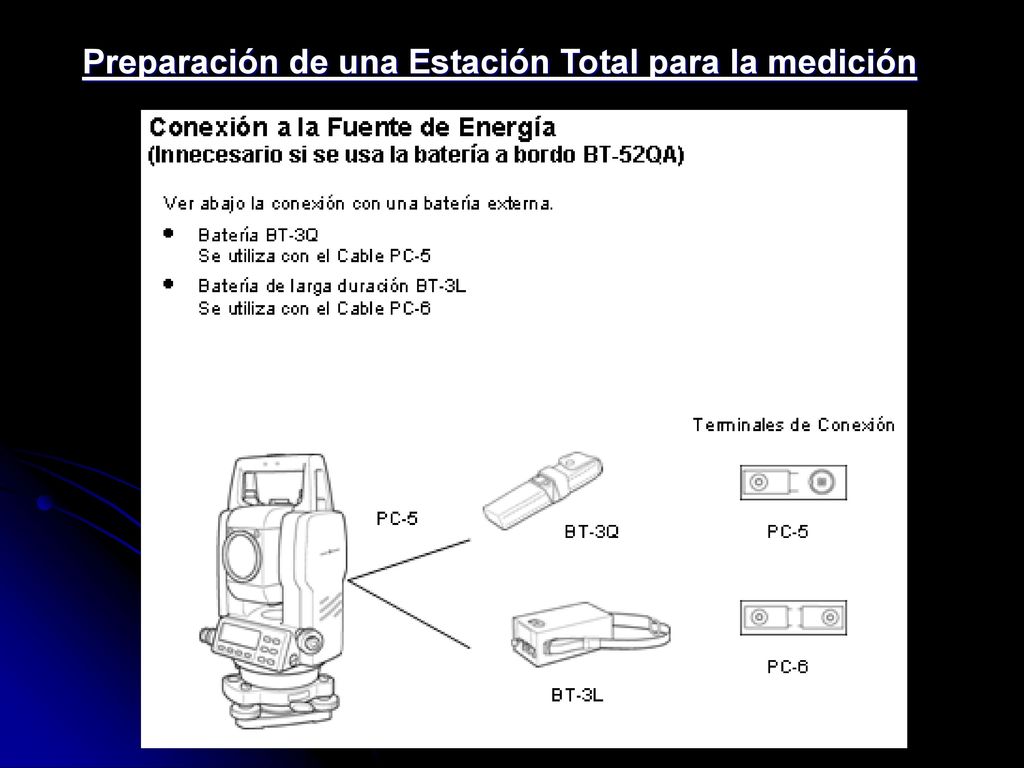

28 Preparación de una Estación Total para la medición

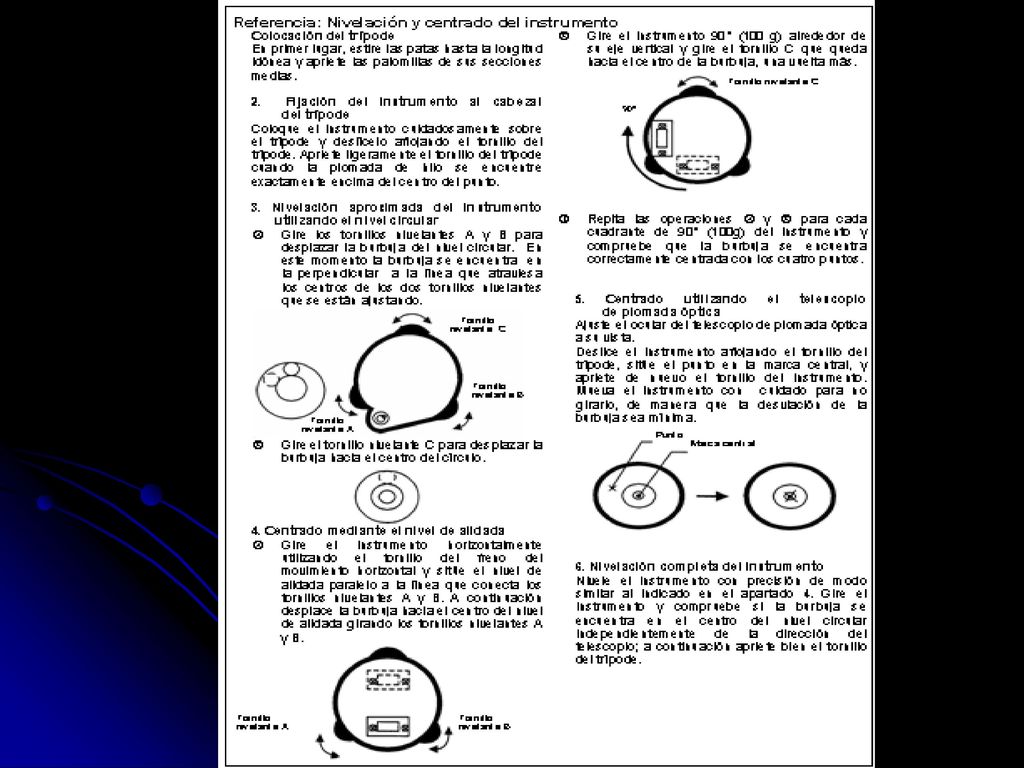

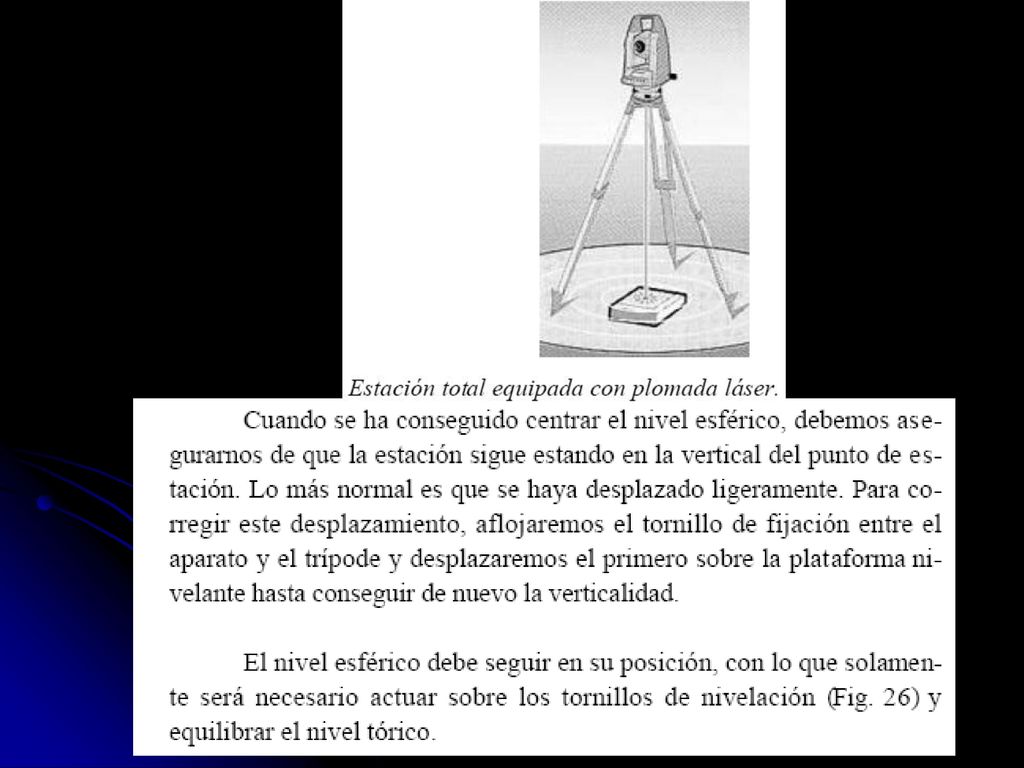

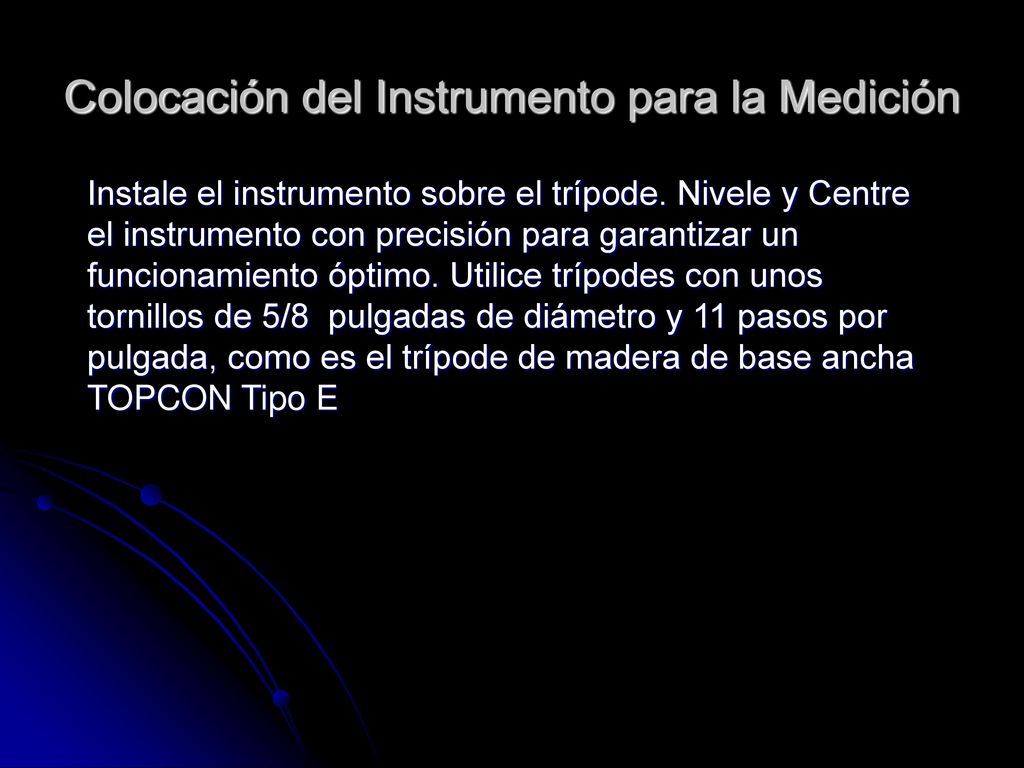

29 Colocación del Instrumento para la Medición
Instale el instrumento sobre el trípode. Nivele y Centre el instrumento con precisión para garantizar un funcionamiento óptimo. Utilice trípodes con unos tornillos de 5/8 pulgadas de diámetro y 11 pasos por pulgada, como es el trípode de madera de base ancha TOPCON Tipo E

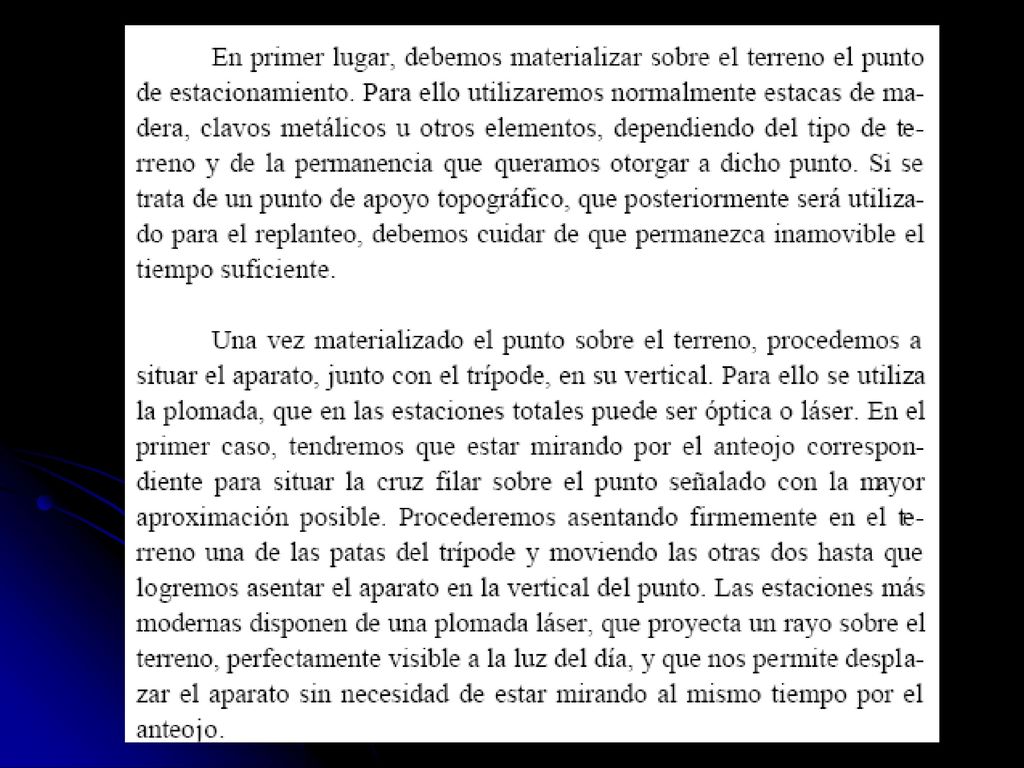

30

31

32

33 Nivelación electrónica

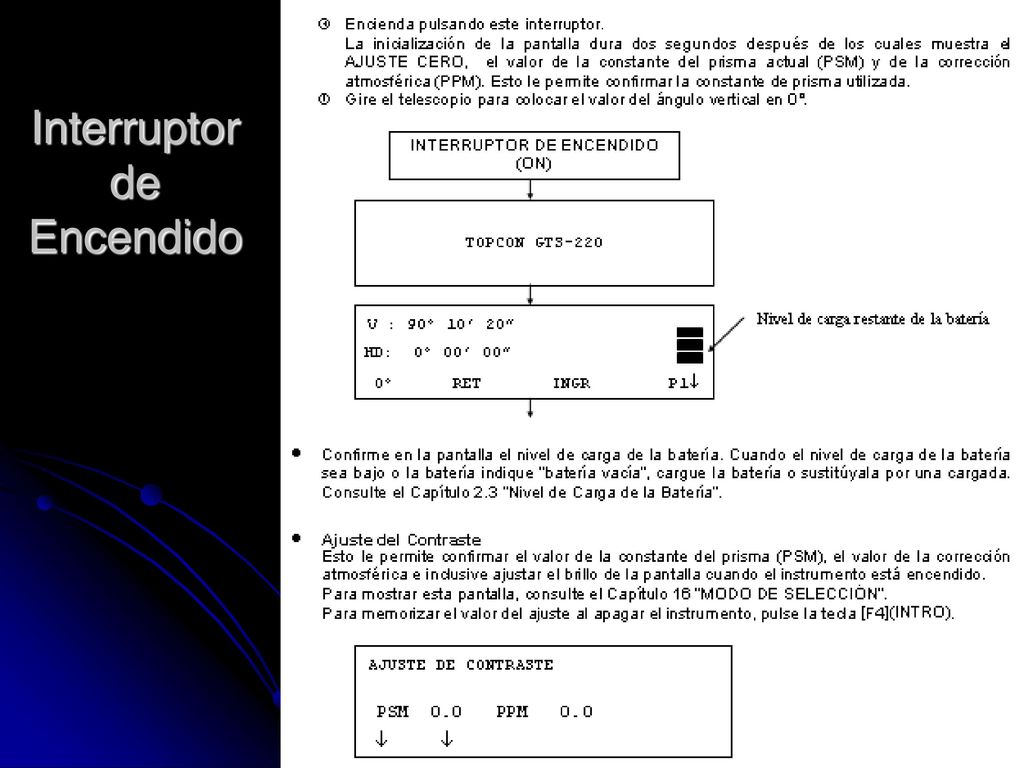

34 Interruptor de Encendido

35 Corrección de la inclinación del Angulo y Vertical

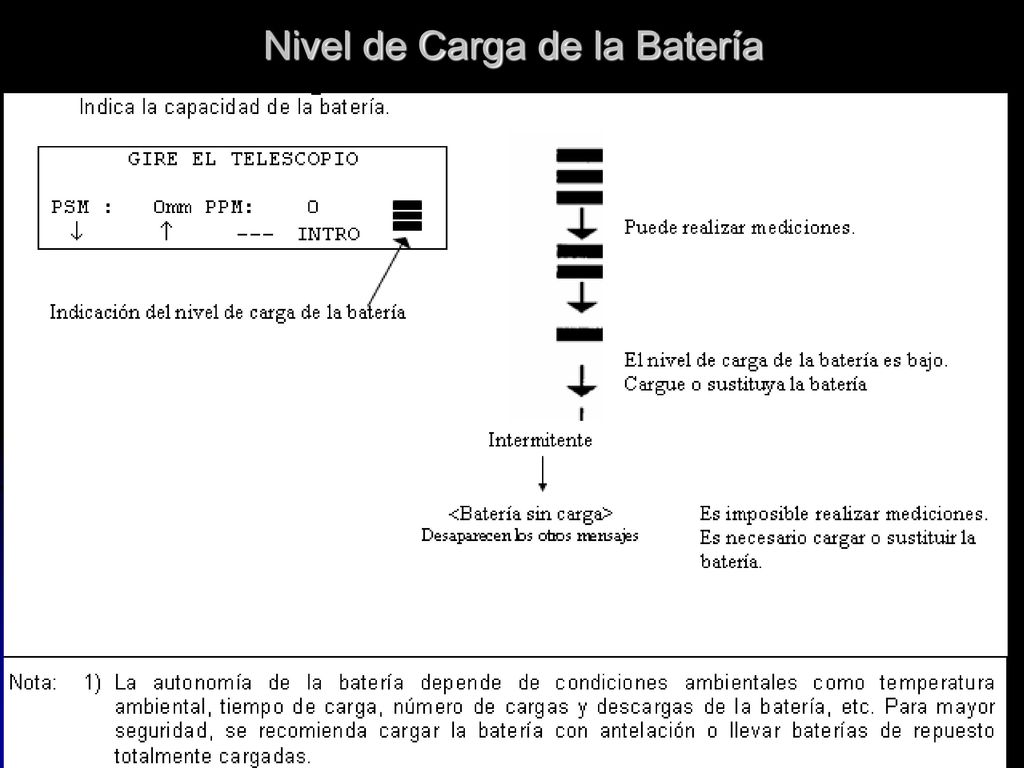

36 Nivel de Carga de la Batería

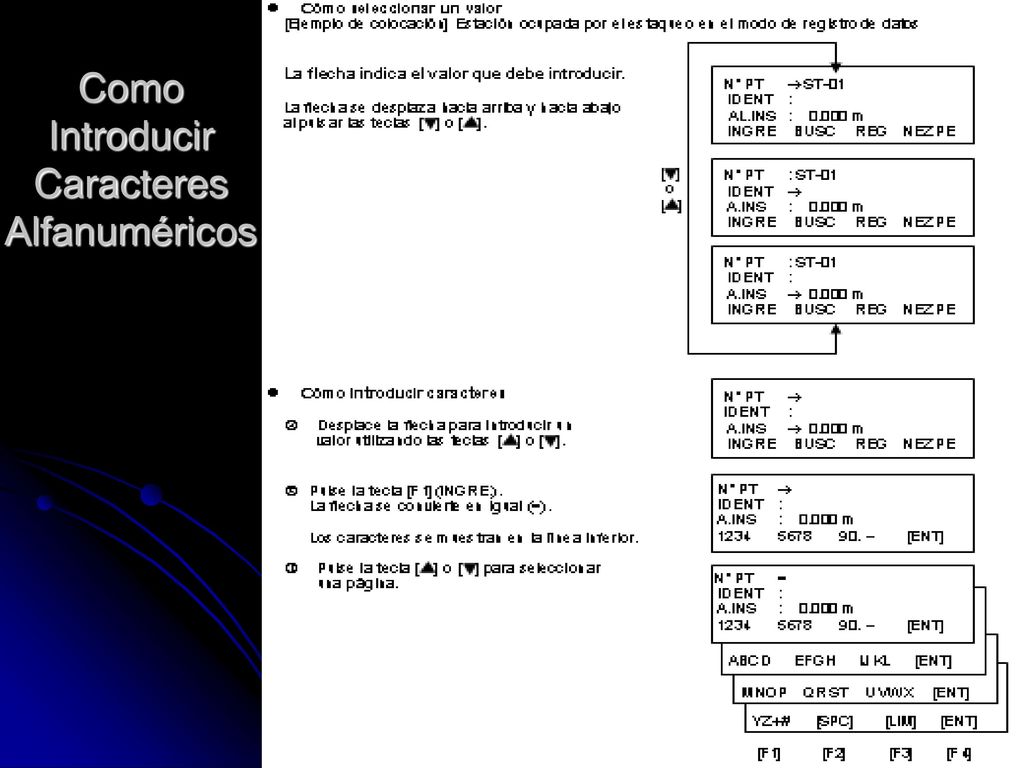

37 Como Introducir Caracteres Alfanuméricos

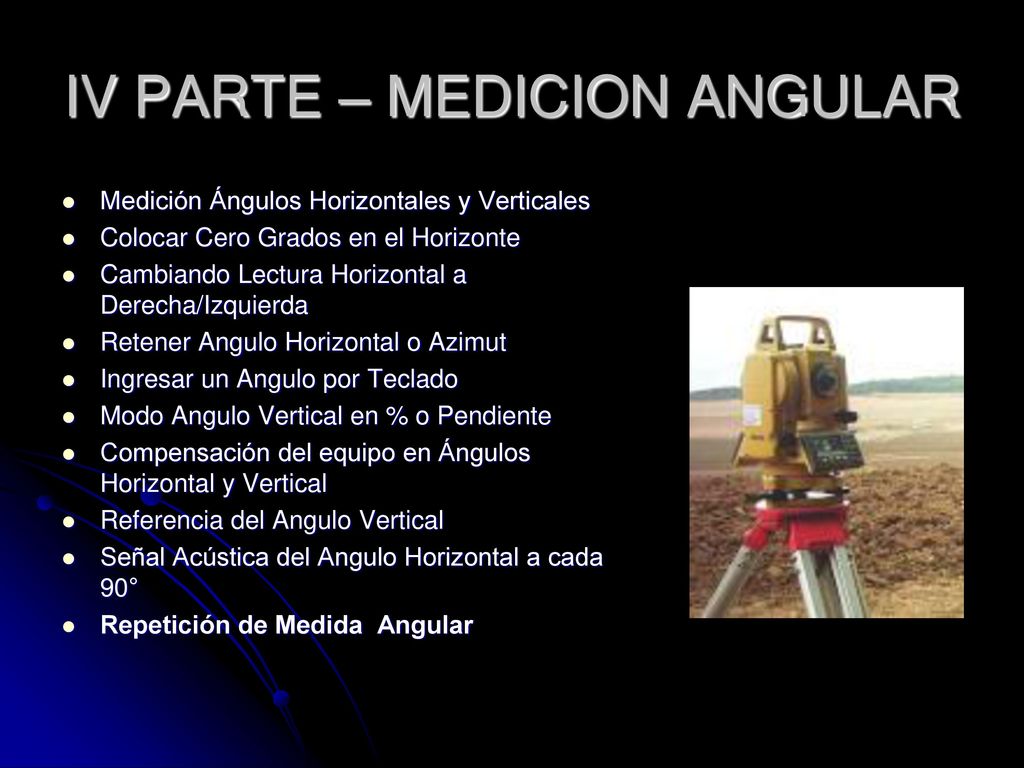

38 IV PARTE – MEDICION ANGULAR
Medición Ángulos Horizontales y Verticales Colocar Cero Grados en el Horizonte Cambiando Lectura Horizontal a Derecha/Izquierda Retener Angulo Horizontal o Azimut Ingresar un Angulo por Teclado Modo Angulo Vertical en % o Pendiente Compensación del equipo en Ángulos Horizontal y Vertical Referencia del Angulo Vertical Señal Acústica del Angulo Horizontal a cada 90° Repetición de Medida Angular

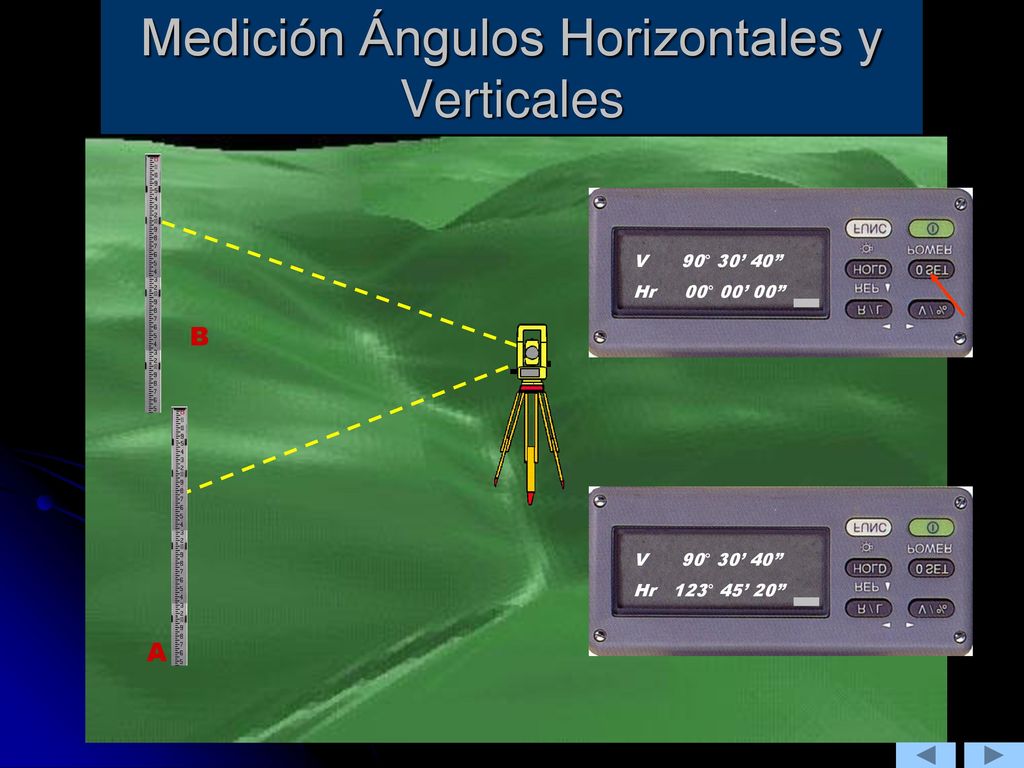

39 Medición Ángulos Horizontales y Verticales
Hr ° 00’ 00” B V ° 30’ 40” Hr 123° 45’ 20” A

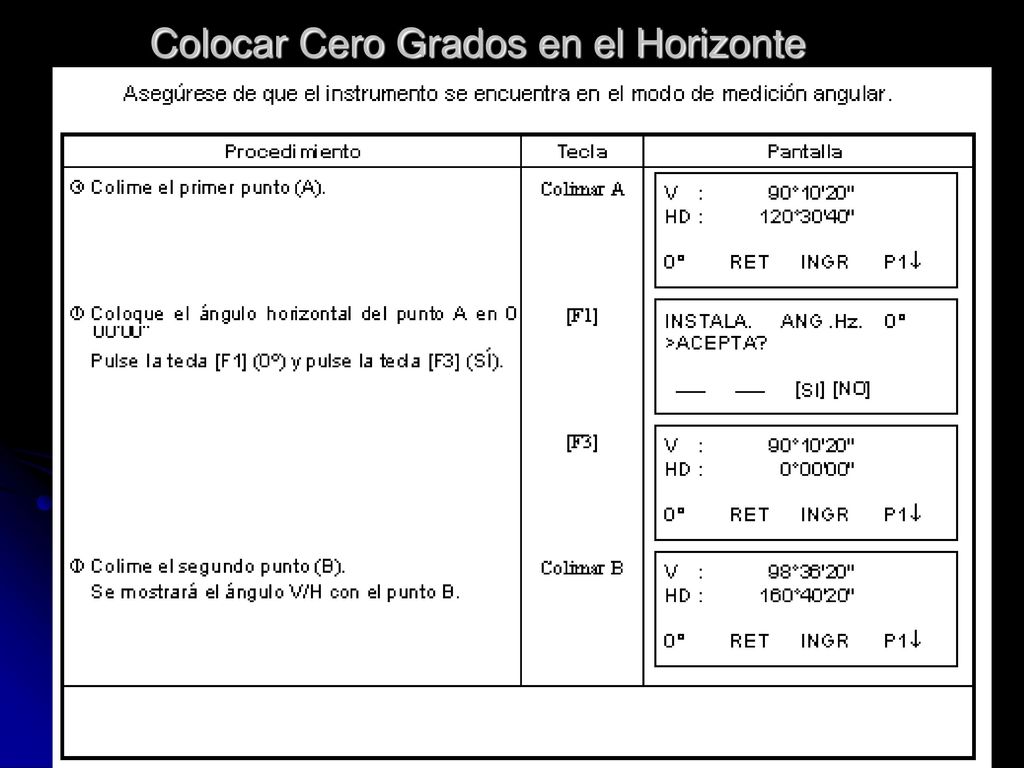

40 Colocar Cero Grados en el Horizonte

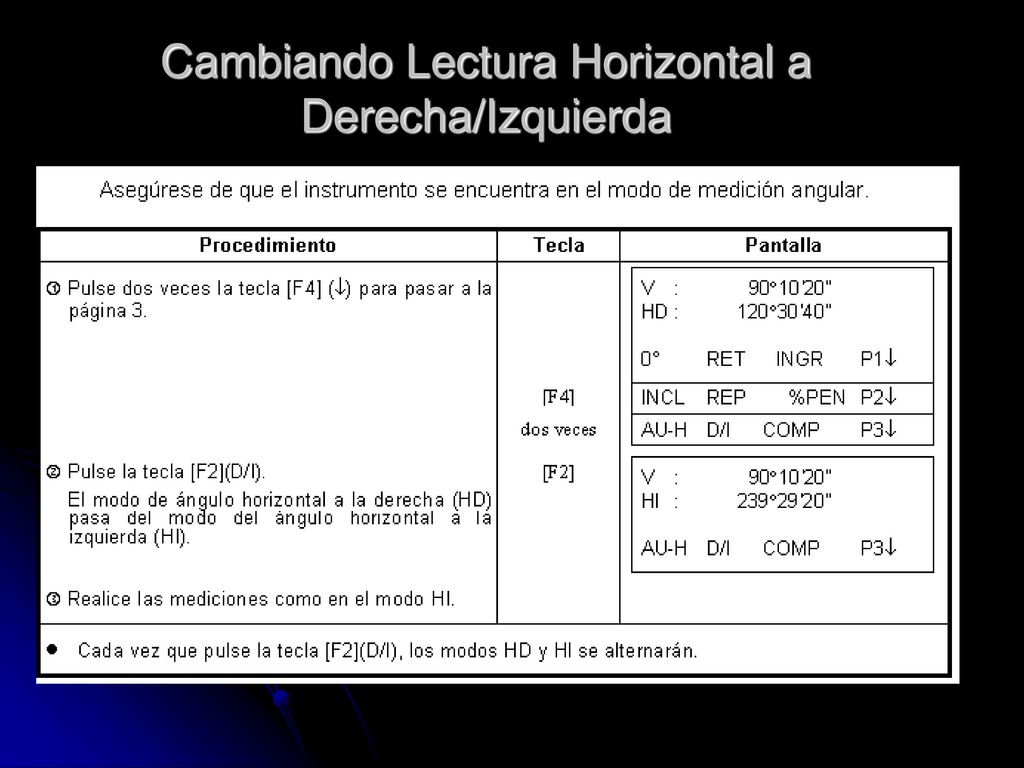

41 Cambiando Lectura Horizontal a Derecha/Izquierda

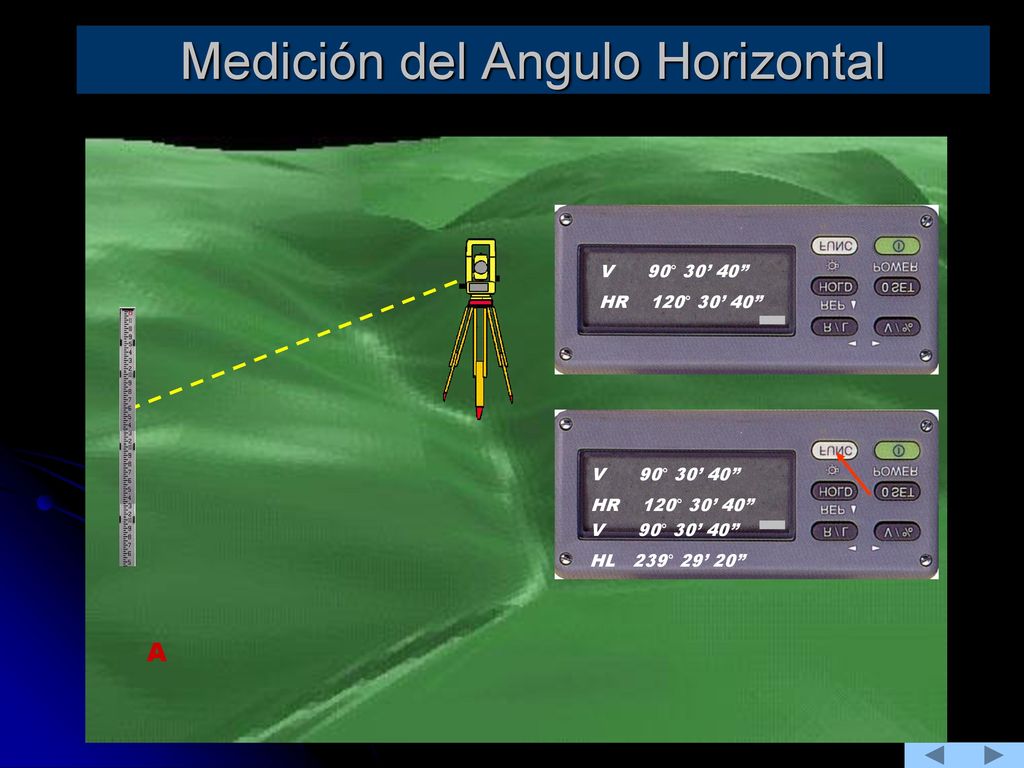

42 Medición del Angulo Horizontal
V ° 30’ 40” HR ° 30’ 40” V ° 30’ 40” HR ° 30’ 40” V ° 30’ 40” HL 239° 29’ 20” A

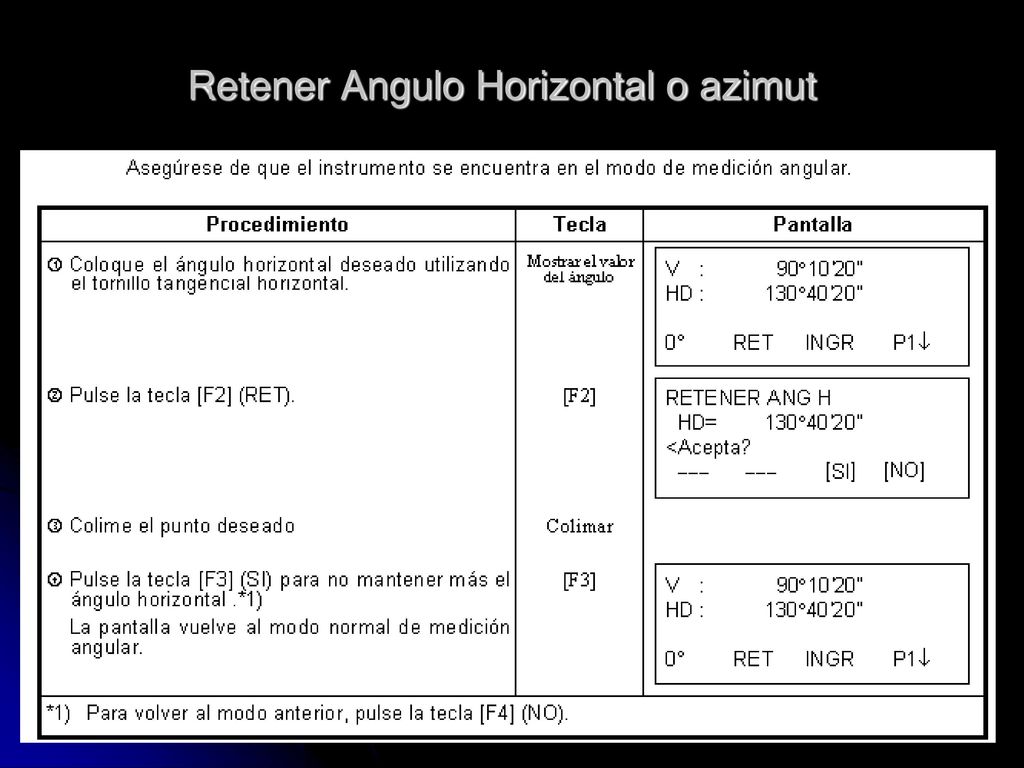

43 Retener Angulo Horizontal o azimut

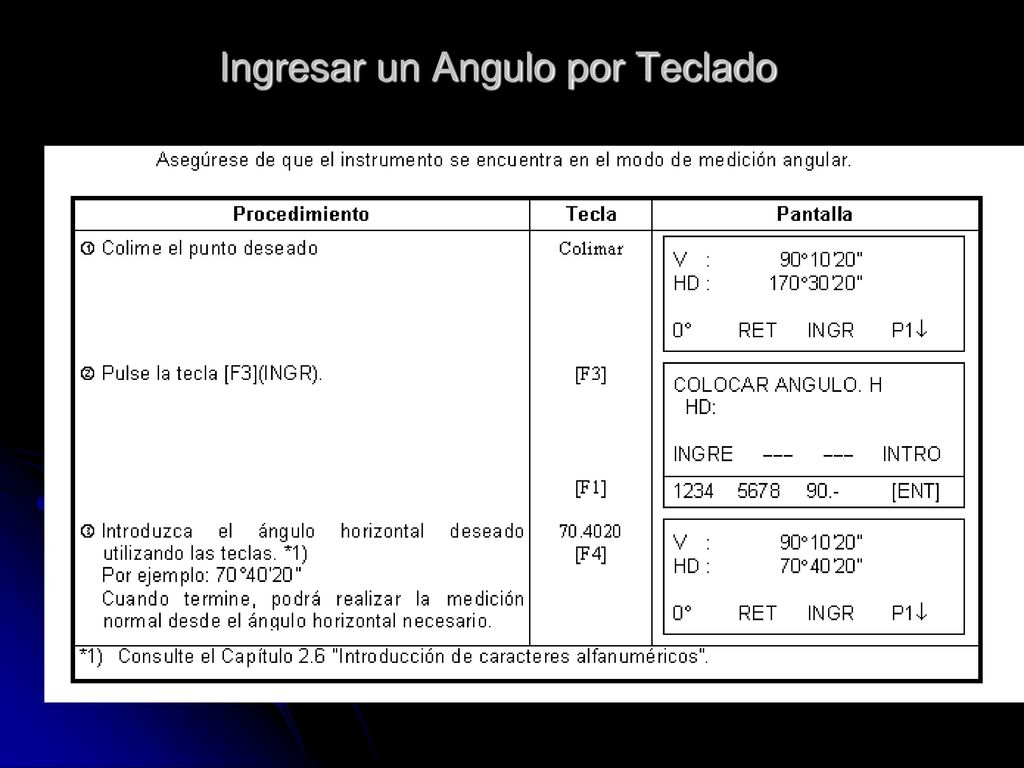

44 Ingresar un Angulo por Teclado

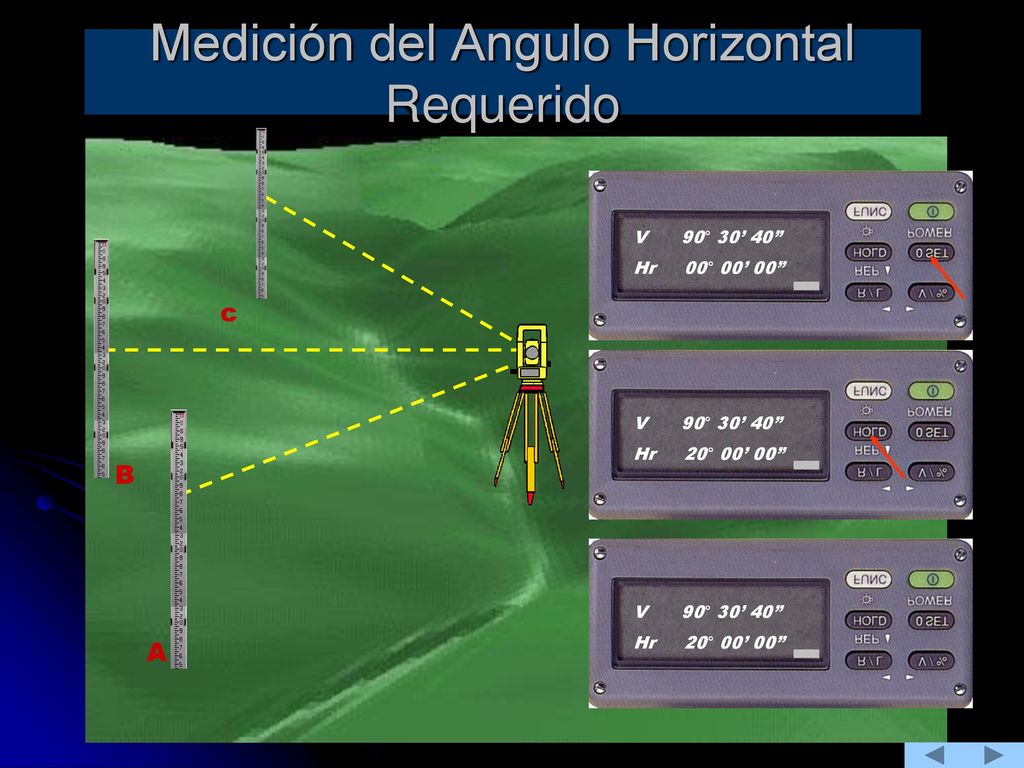

45 Medición del Angulo Horizontal Requerido
V ° 30’ 40” Hr ° 00’ 00” c V ° 30’ 40” Hr ° 00’ 00” B V ° 30’ 40” Hr ° 00’ 00” A

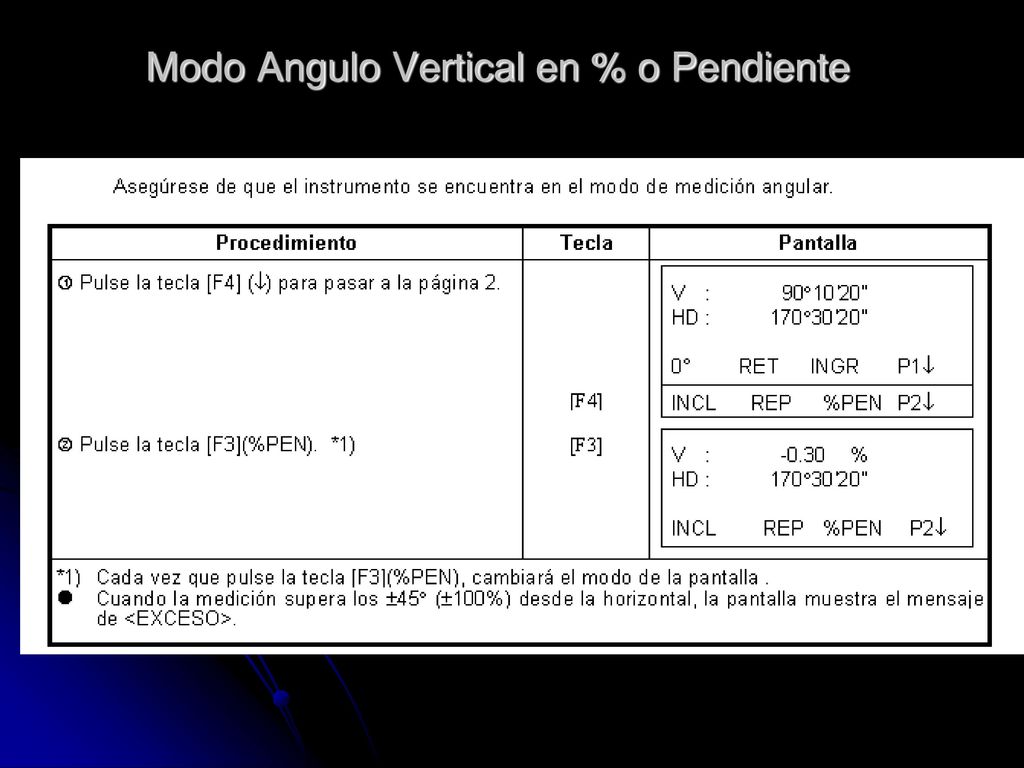

46 Modo Angulo Vertical en % o Pendiente

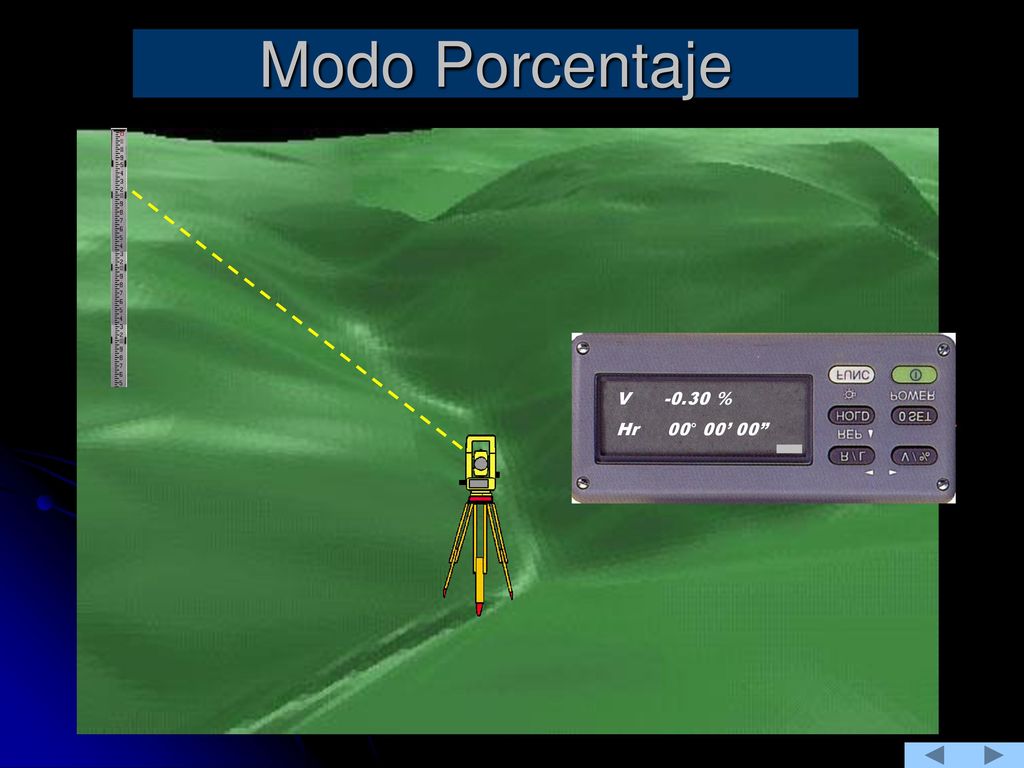

47 Modo Porcentaje V % Hr ° 00’ 00” V ° 30’ 40” Hr ° 00’ 00”

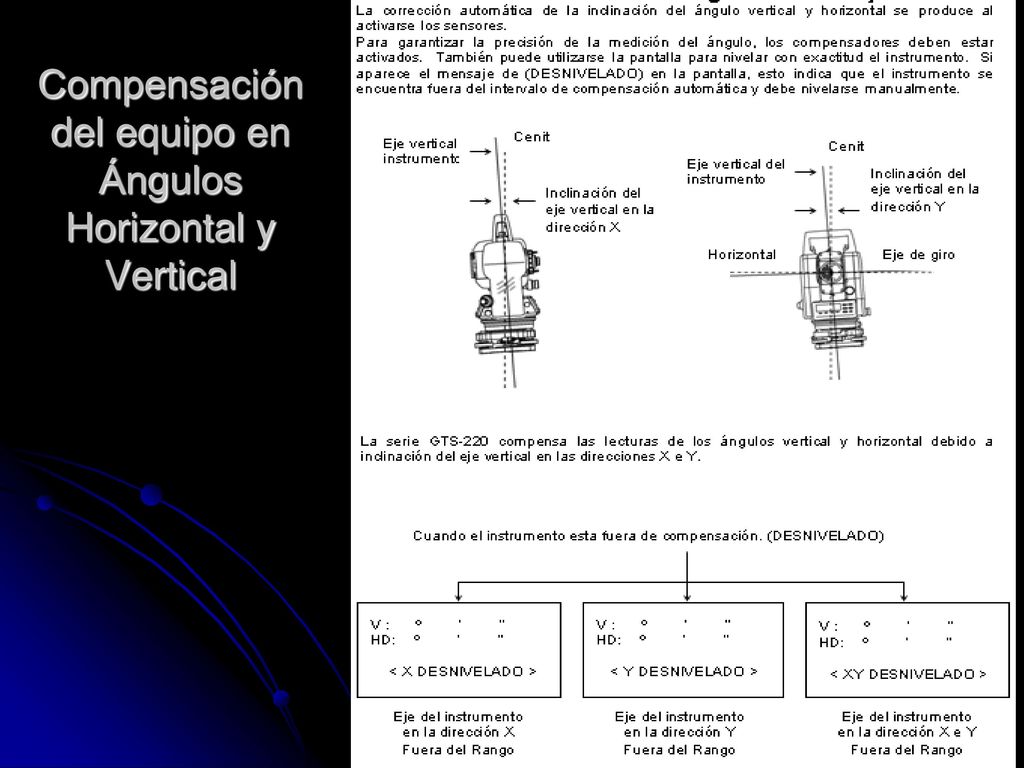

48 Compensación del equipo en Ángulos Horizontal y Vertical

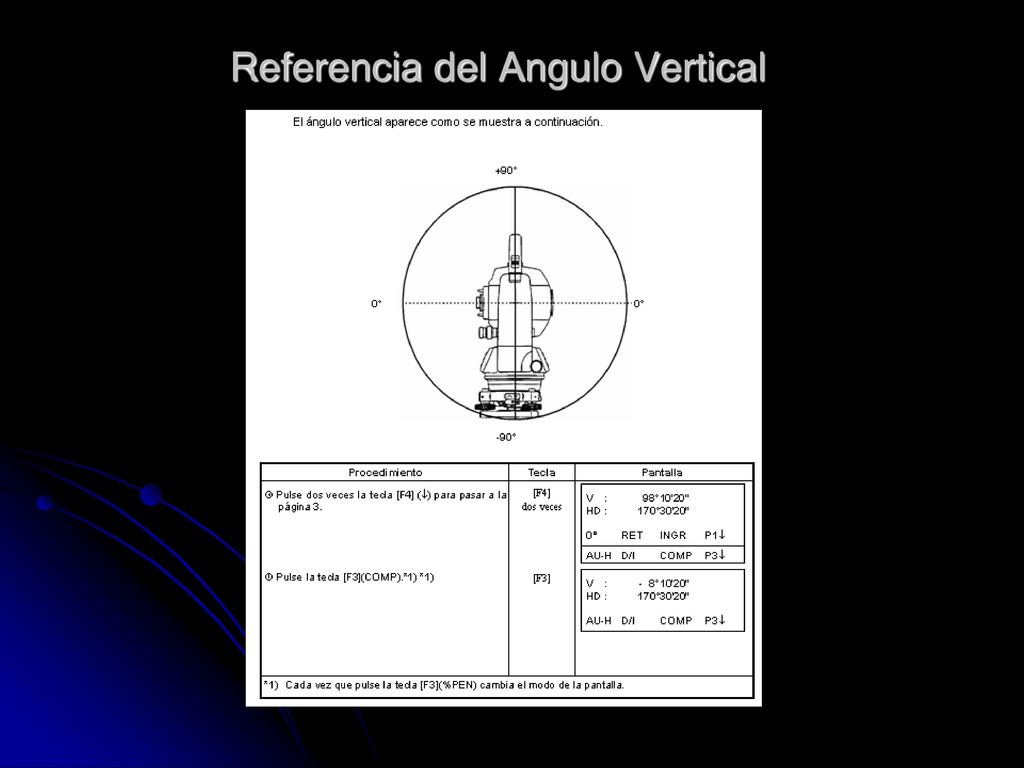

49 Referencia del Angulo Vertical

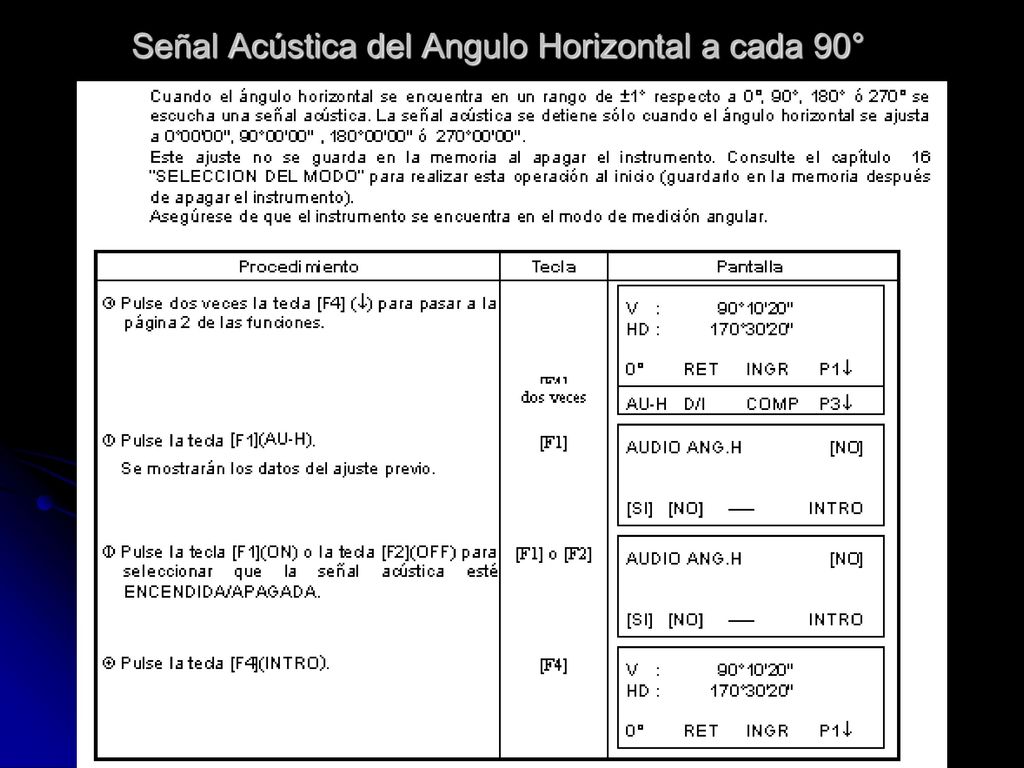

50 Señal Acústica del Angulo Horizontal a cada 90°

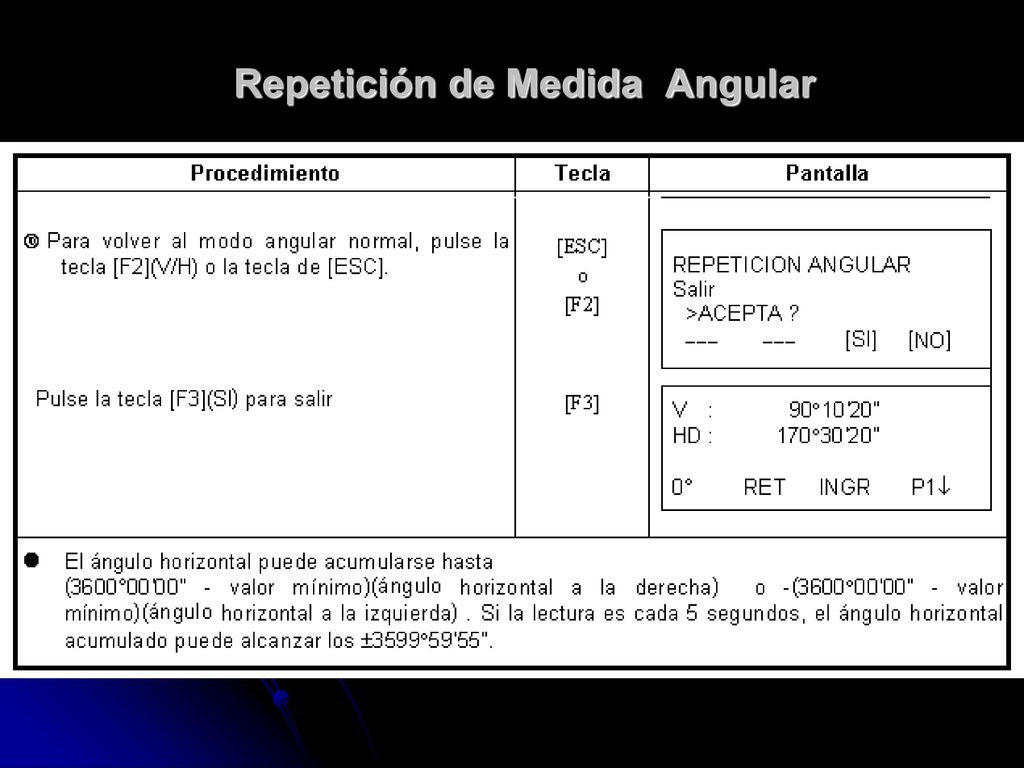

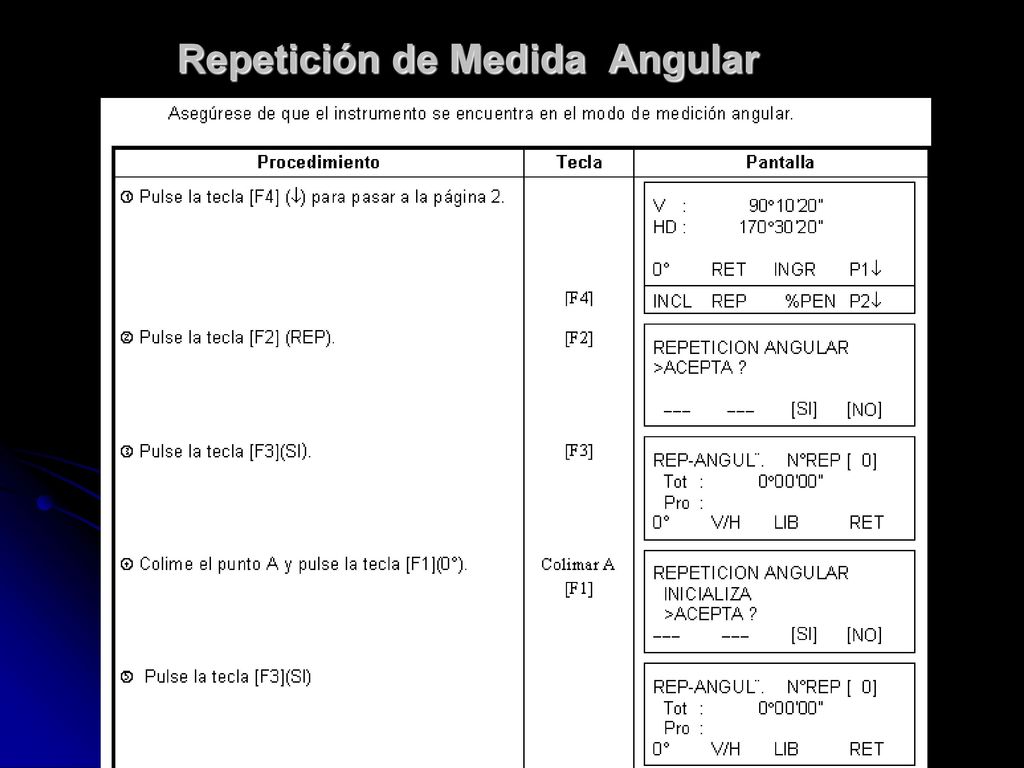

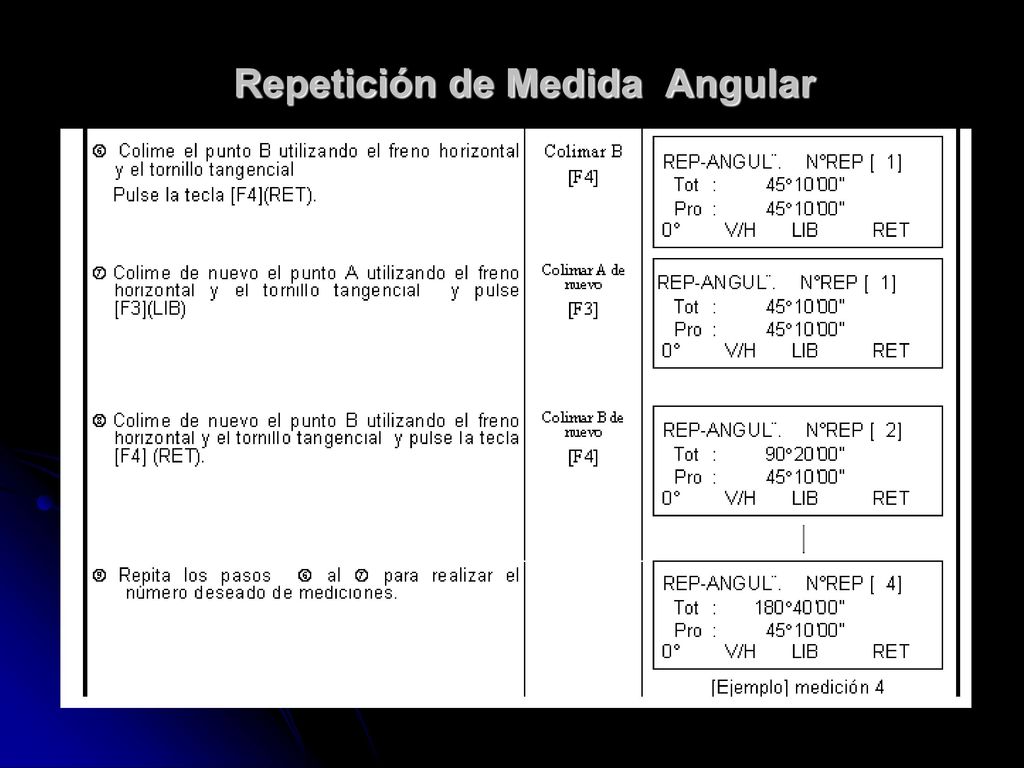

51 Repetición de Medida Angular

52 Repetición de Medida Angular

53 Repetición de Medida Angular

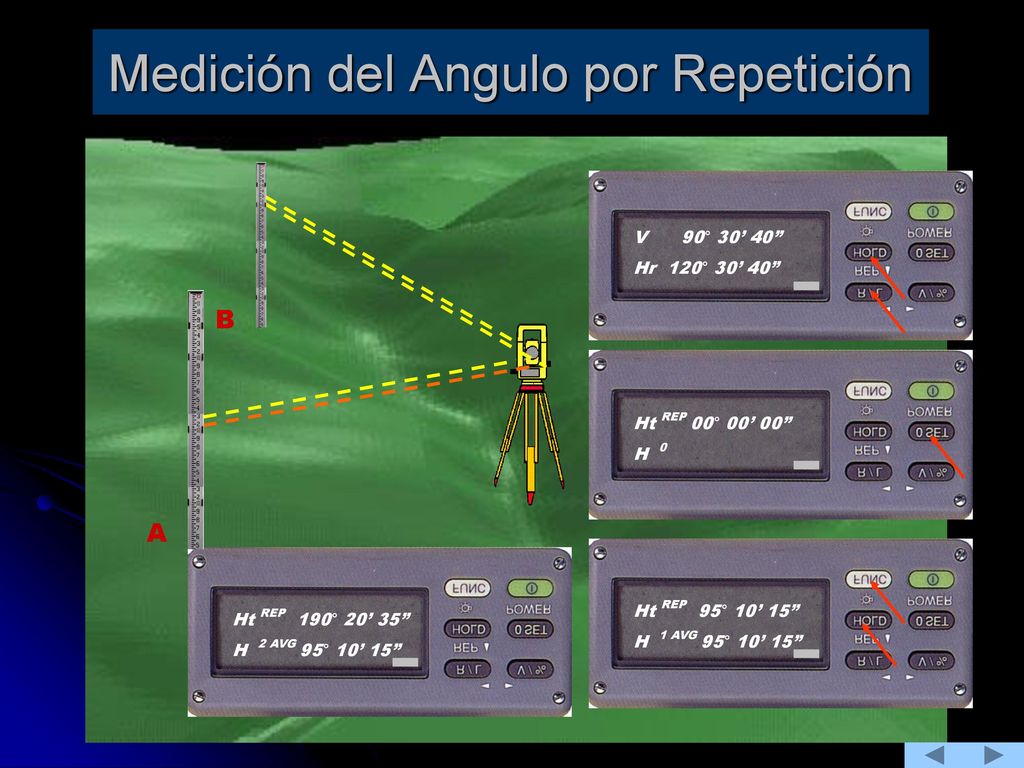

54 Medición del Angulo por Repetición
V ° 30’ 40” Hr 120° 30’ 40” B Ht REP 00° 00’ 00” H 0 A Ht REP 95° 10’ 15” H 1 AVG 95° 10’ 15” Ht REP 190° 20’ 35” H 2 AVG 95° 10’ 15”

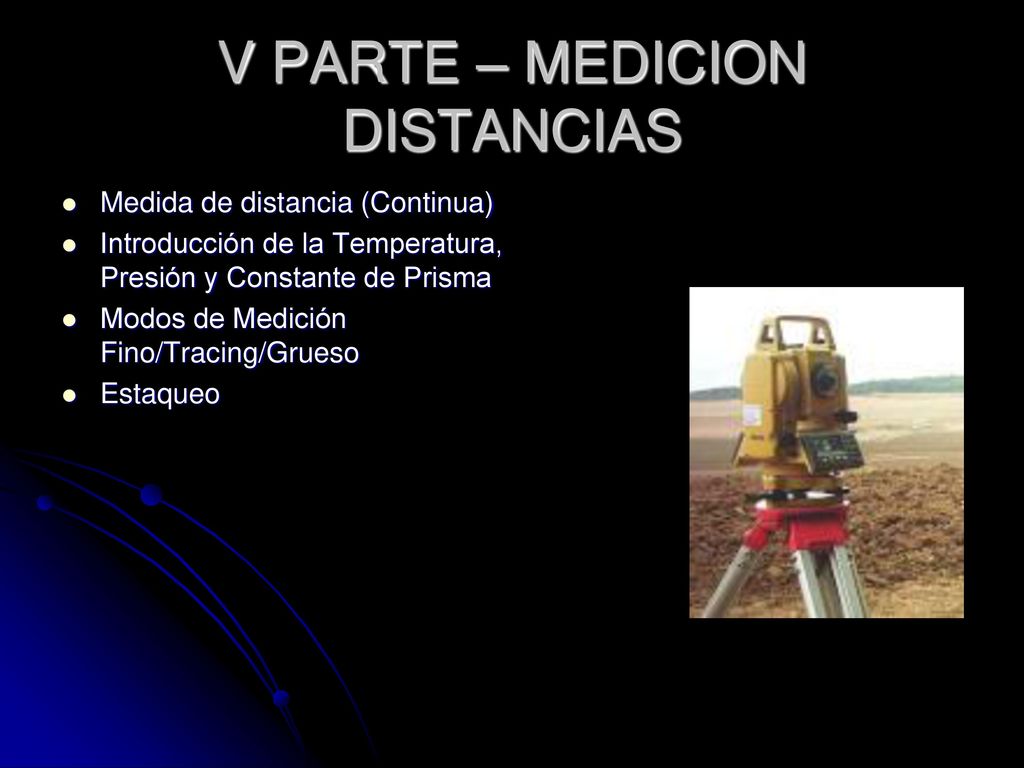

55 V PARTE – MEDICION DISTANCIAS
Medida de distancia (Continua) Introducción de la Temperatura, Presión y Constante de Prisma Modos de Medición Fino/Tracing/Grueso Estaqueo

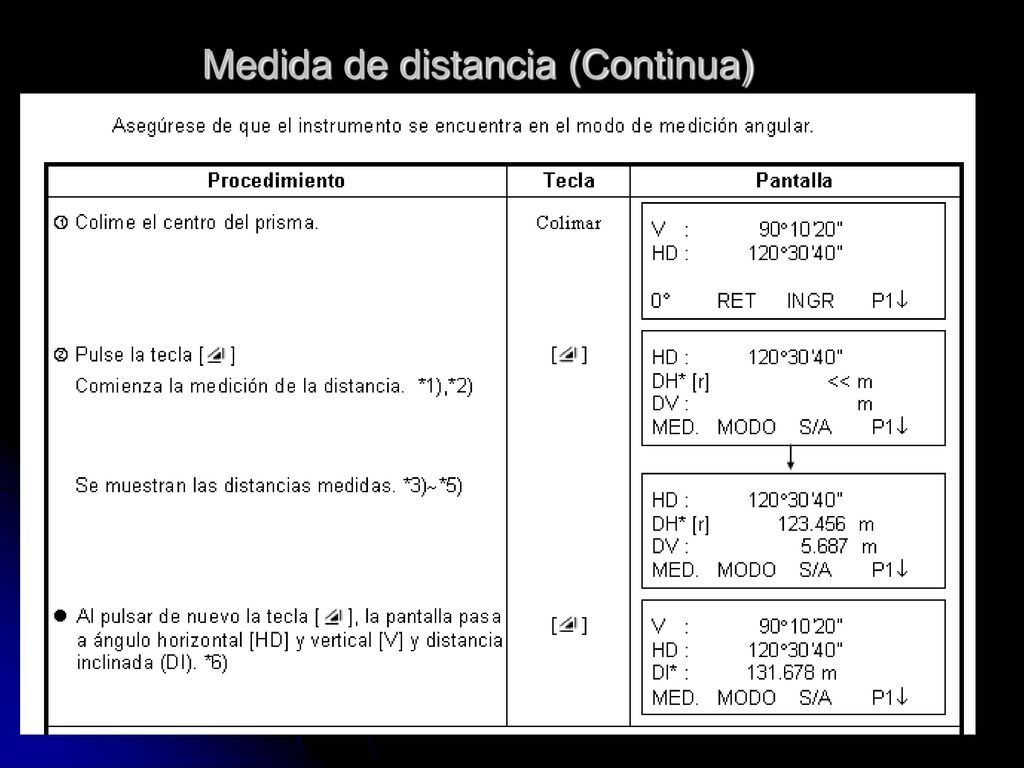

56 Medida de distancia (Continua)

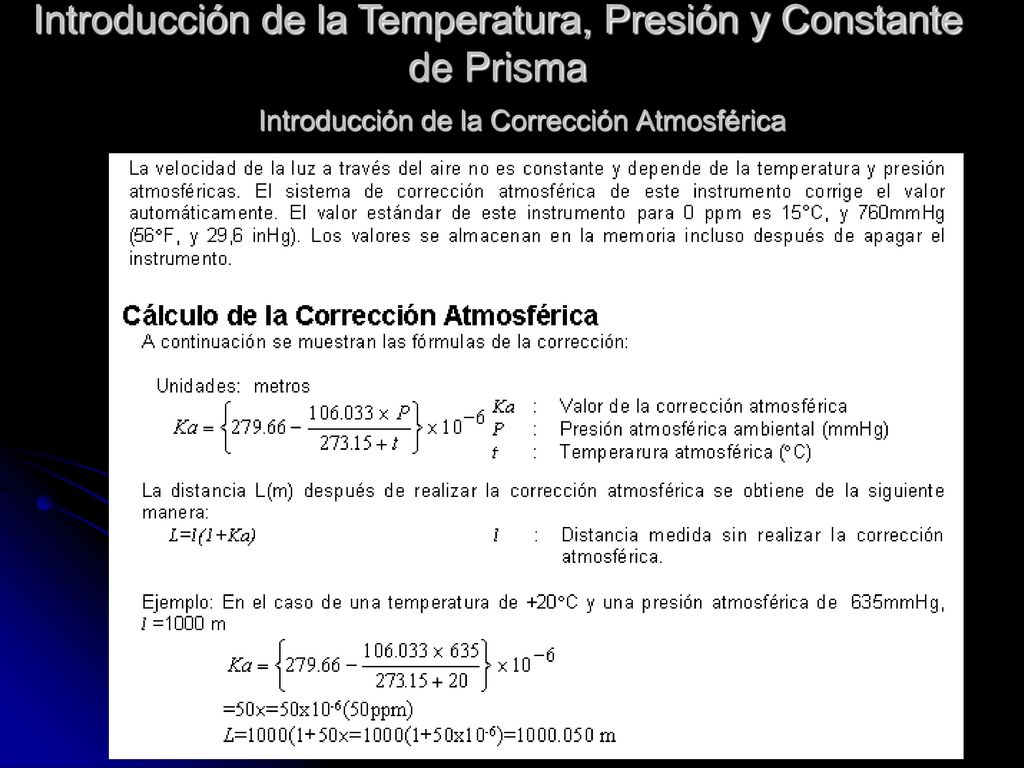

57 Introducción de la Corrección Atmosférica
Introducción de la Temperatura, Presión y Constante de Prisma Introducción de la Corrección Atmosférica

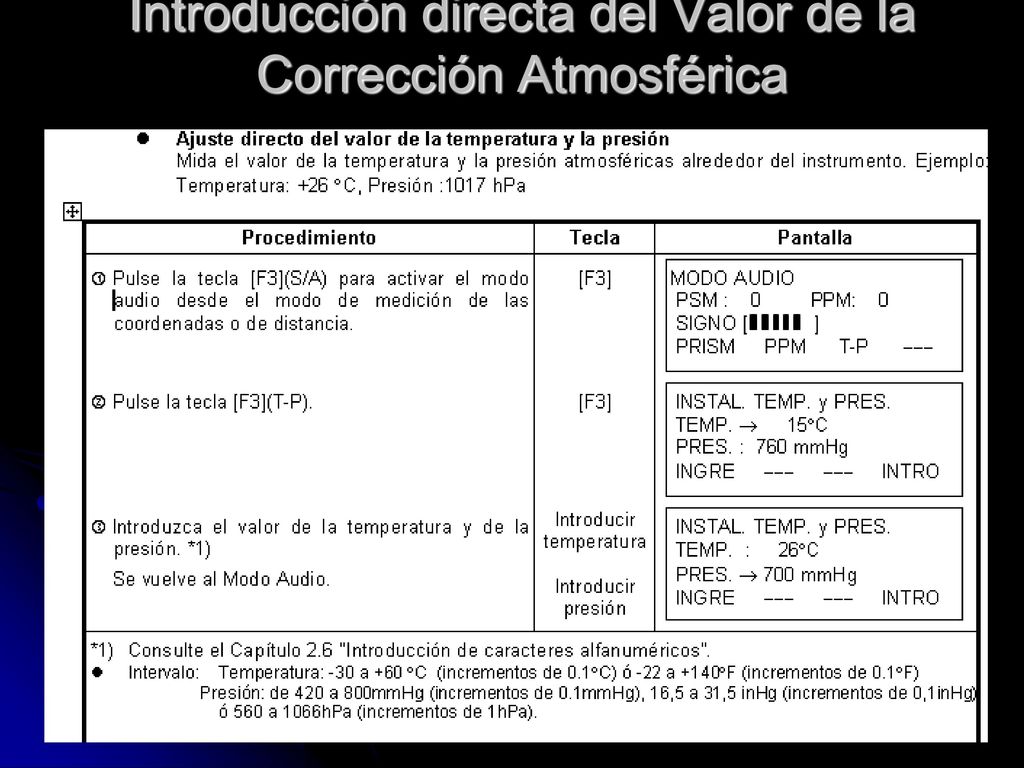

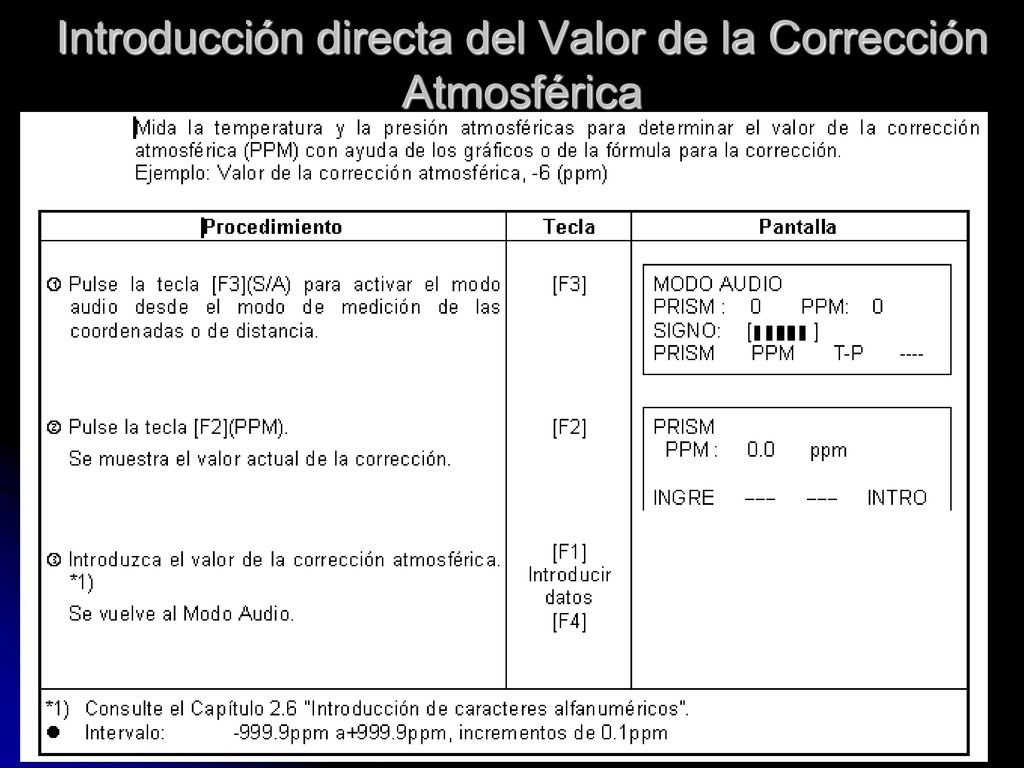

58 Introducción directa del Valor de la Corrección Atmosférica

59 Introducción directa del Valor de la Corrección Atmosférica

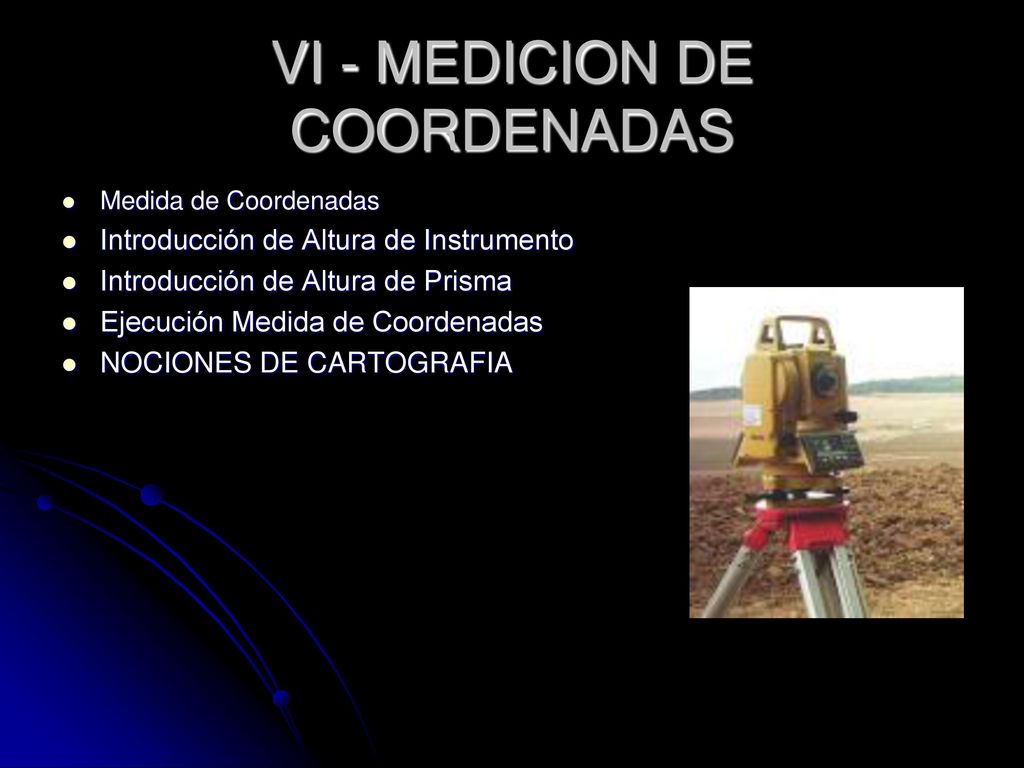

60 VI - MEDICION DE COORDENADAS
Medida de Coordenadas Introducción de Altura de Instrumento Introducción de Altura de Prisma Ejecución Medida de Coordenadas NOCIONES DE CARTOGRAFIA

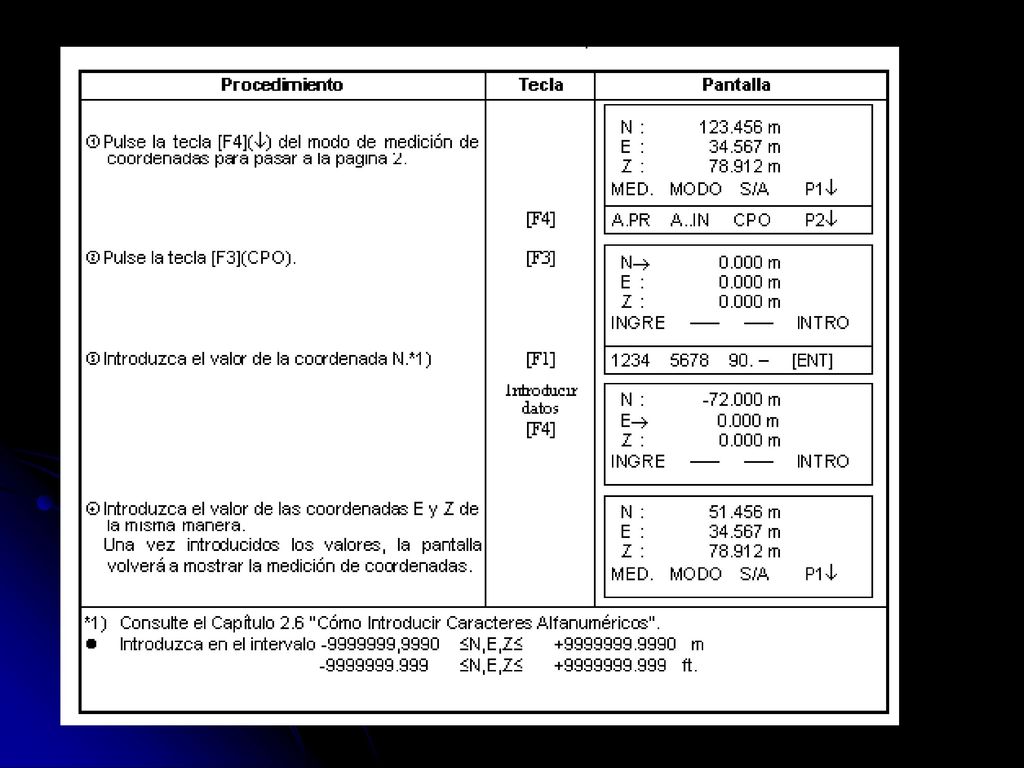

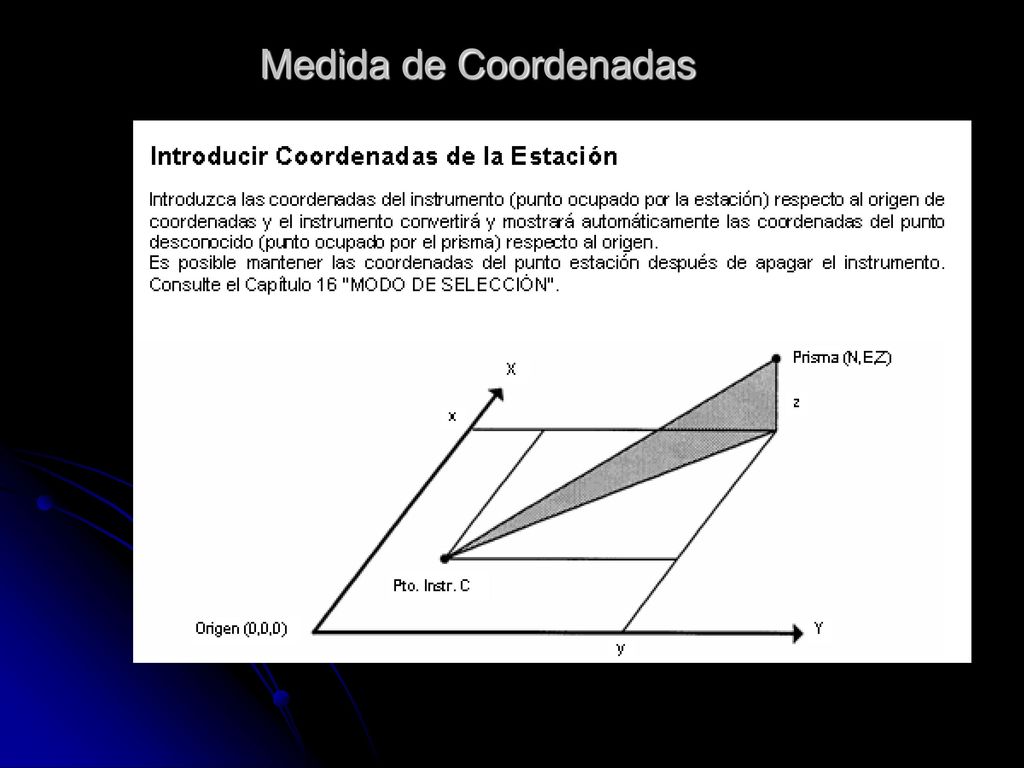

61 Medida de Coordenadas

62

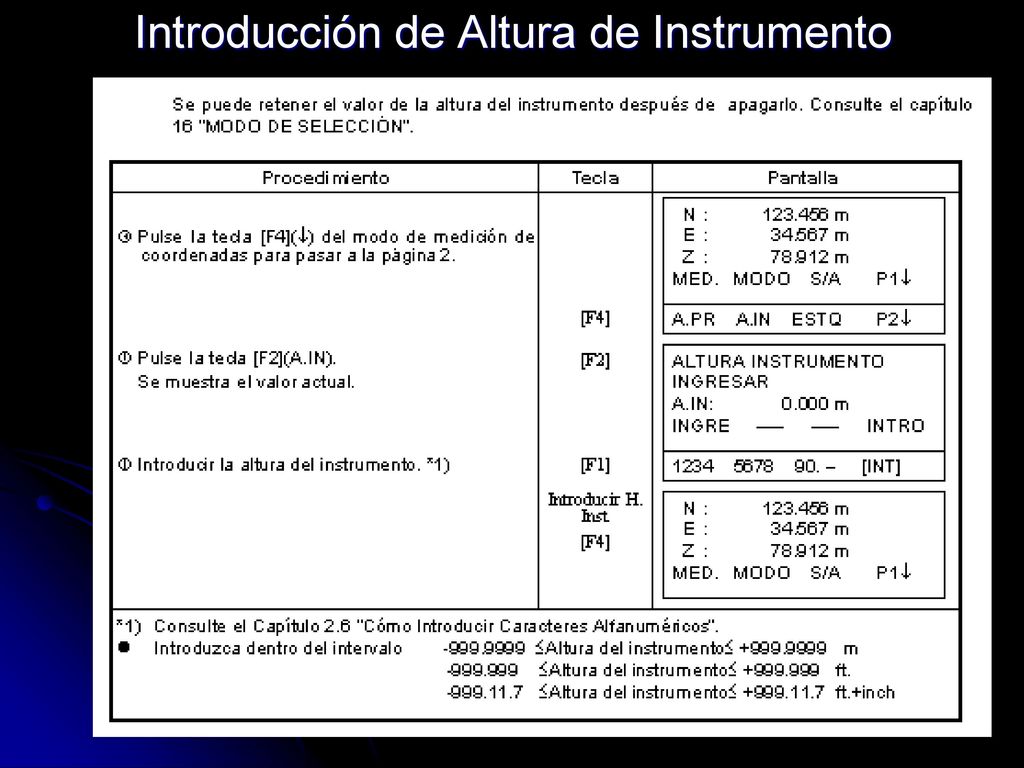

63 Introducción de Altura de Instrumento

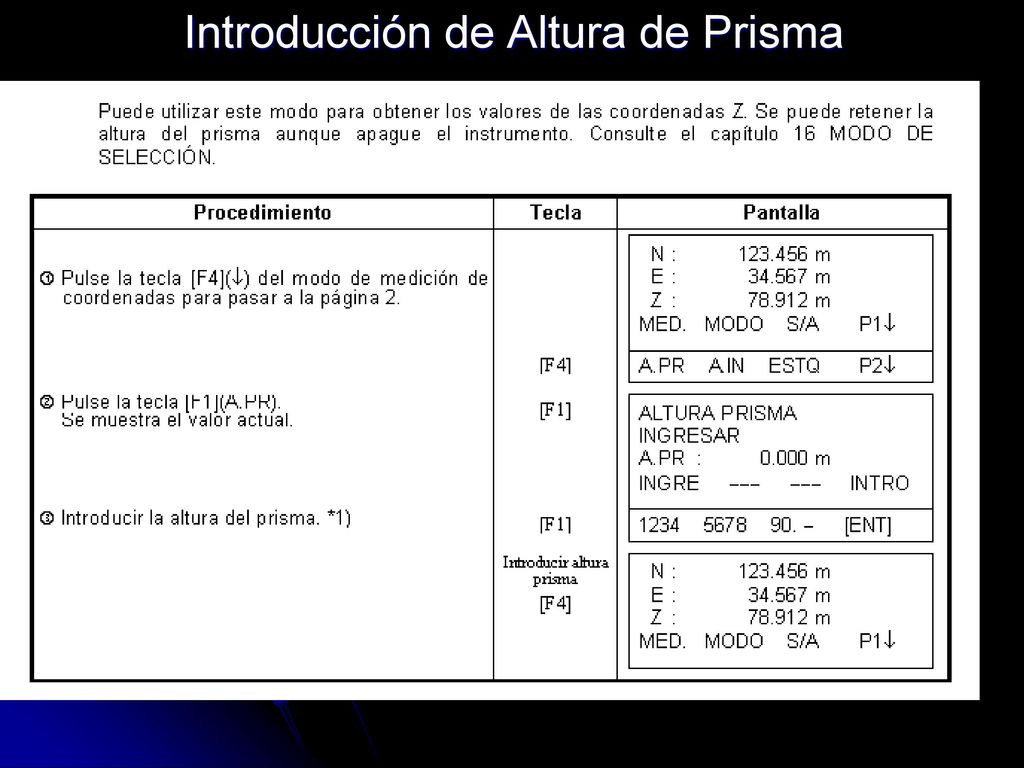

64 Introducción de Altura de Prisma

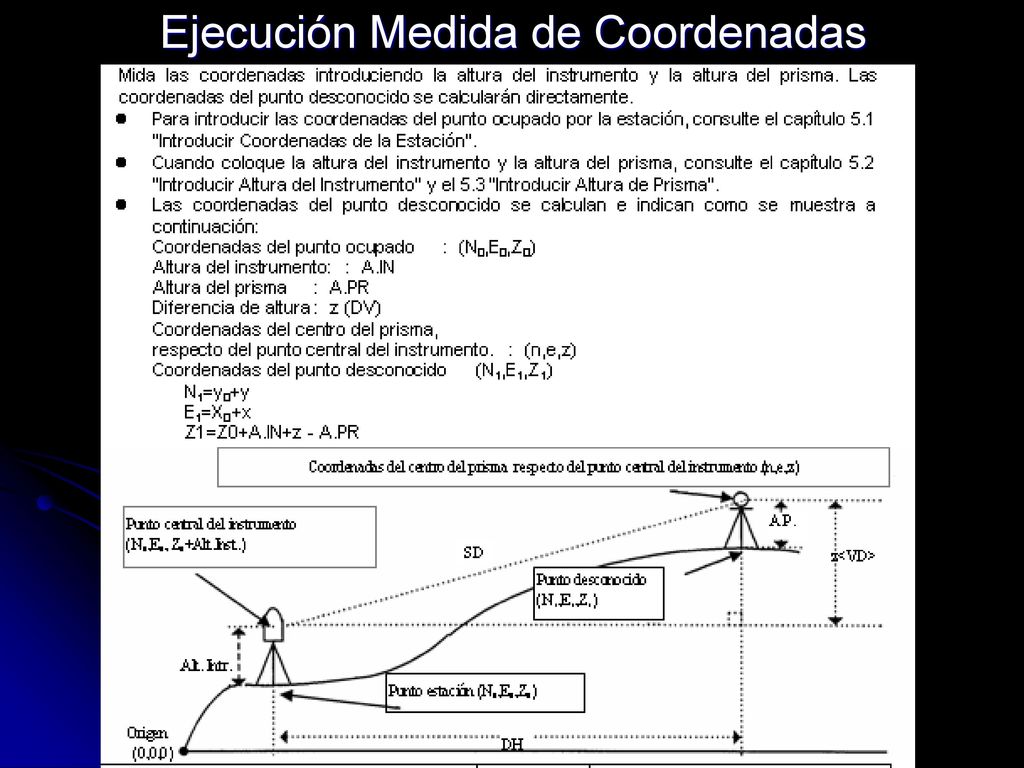

65 Ejecución Medida de Coordenadas

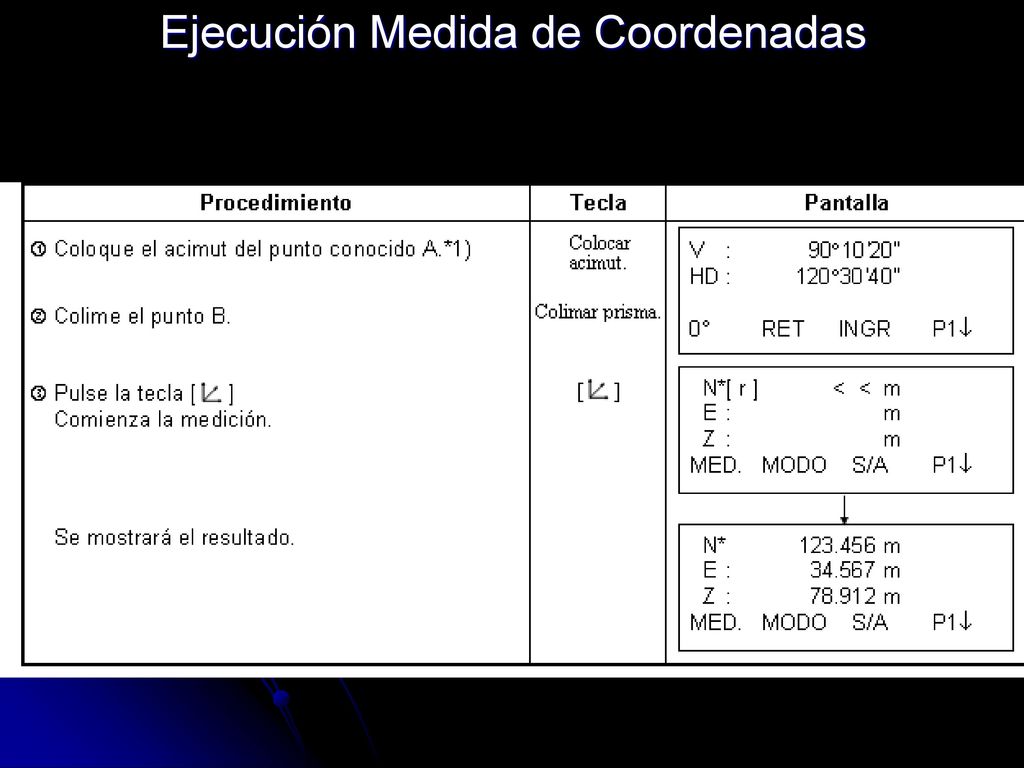

66 Ejecución Medida de Coordenadas

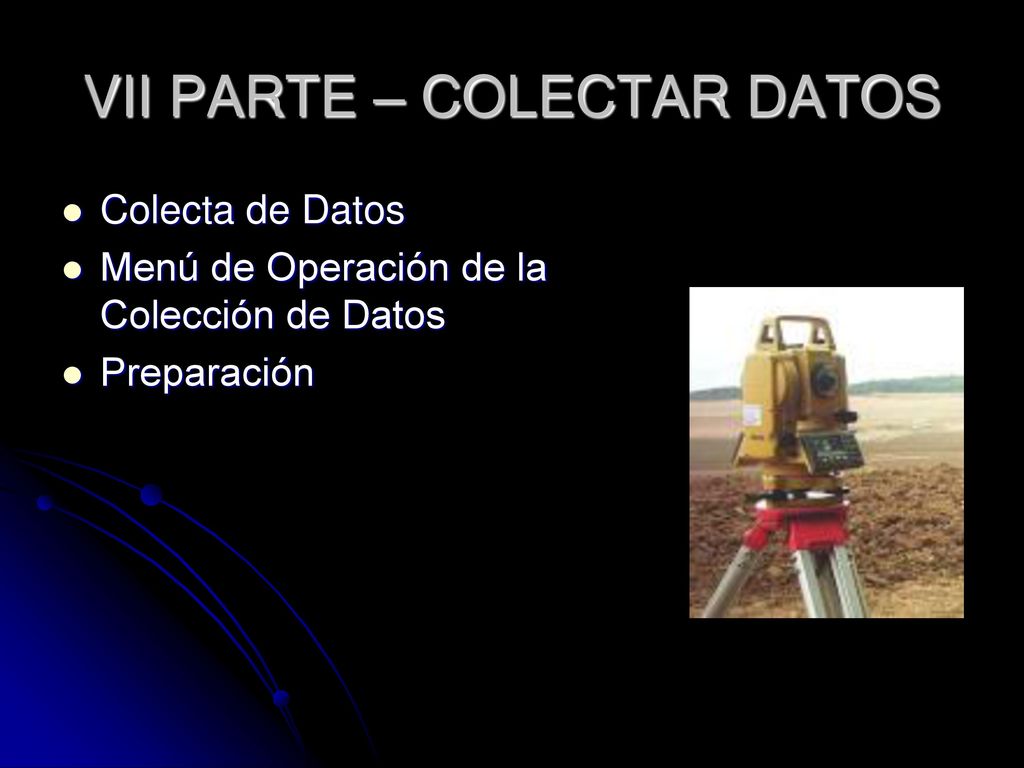

67 VII PARTE – COLECTAR DATOS
Colecta de Datos Menú de Operación de la Colección de Datos Preparación

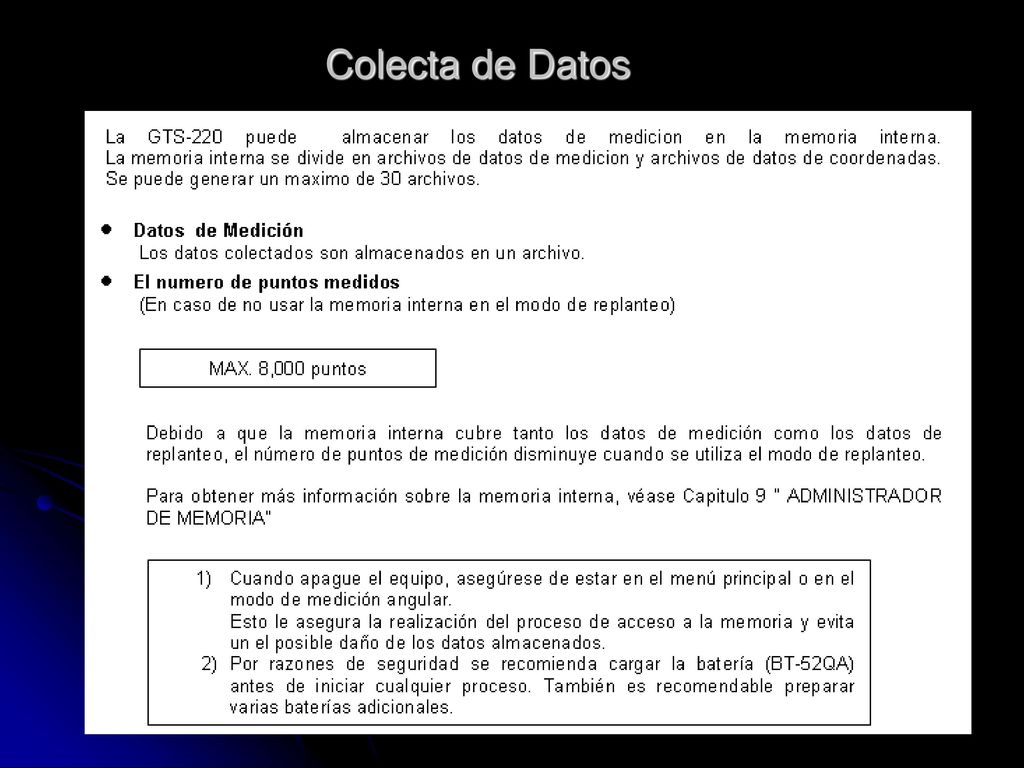

68 Colecta de Datos

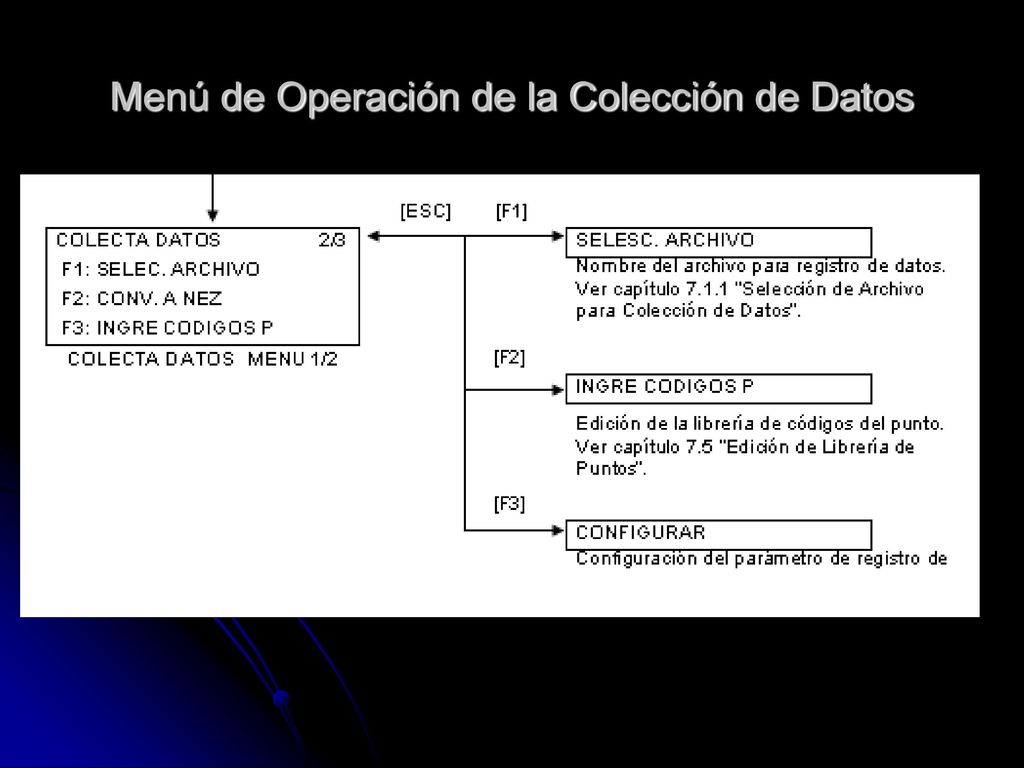

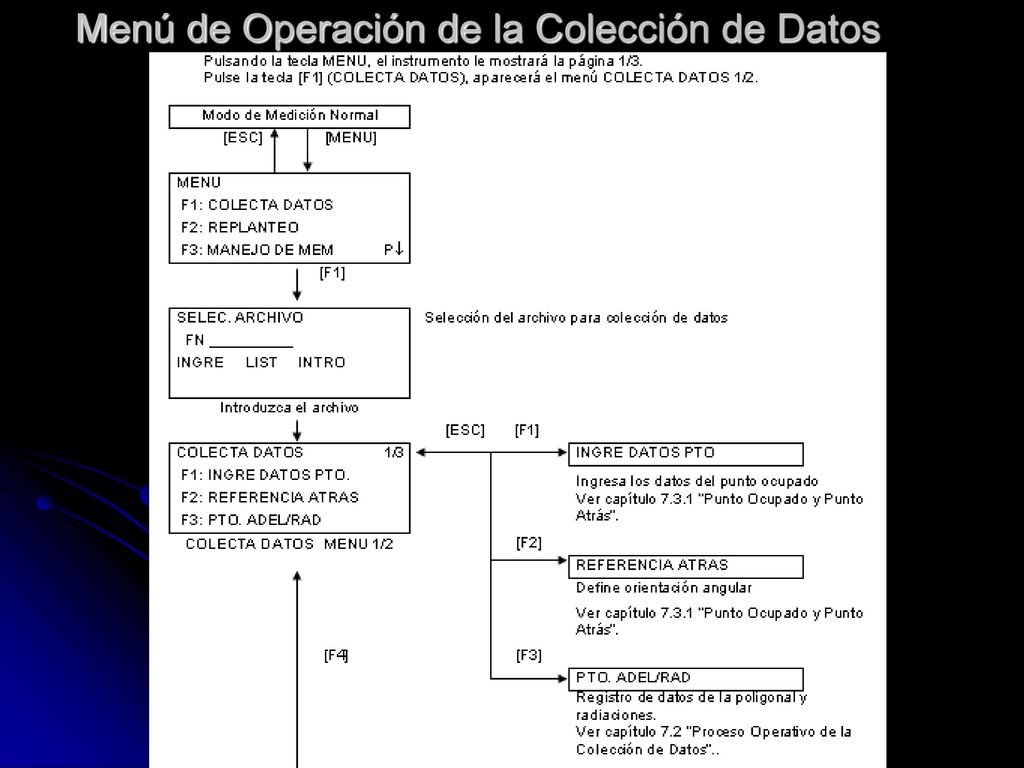

69 Menú de Operación de la Colección de Datos

70 Menú de Operación de la Colección de Datos

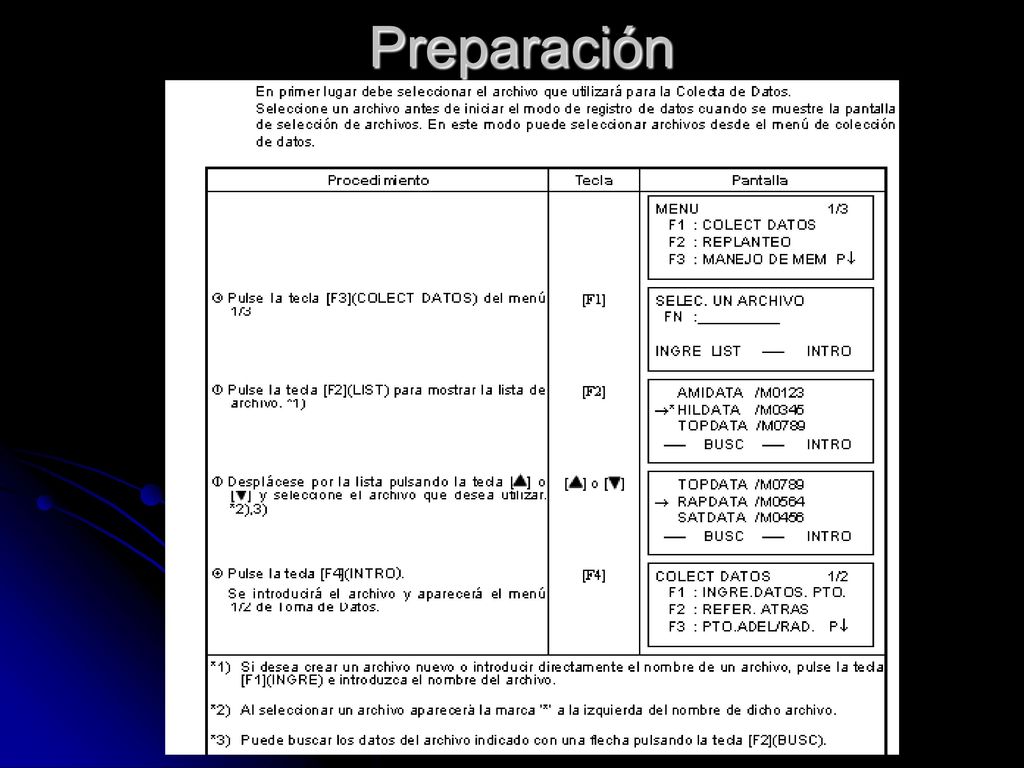

71 Preparación

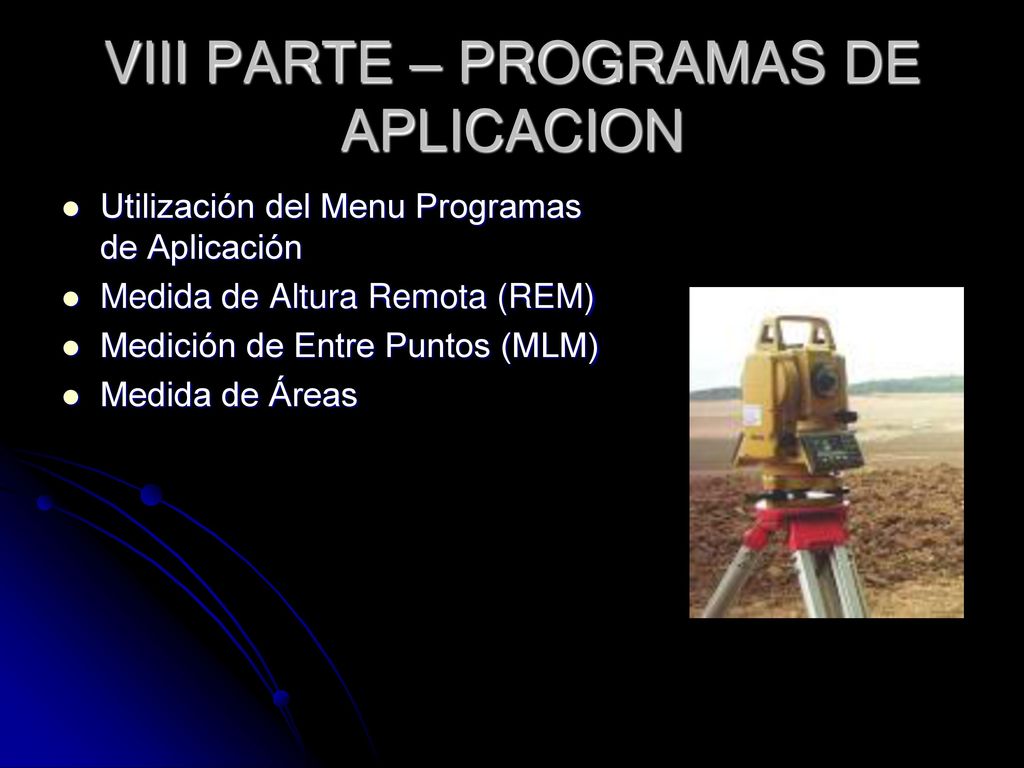

72 VIII PARTE – PROGRAMAS DE APLICACION
Utilización del Menu Programas de Aplicación Medida de Altura Remota (REM) Medición de Entre Puntos (MLM) Medida de Áreas

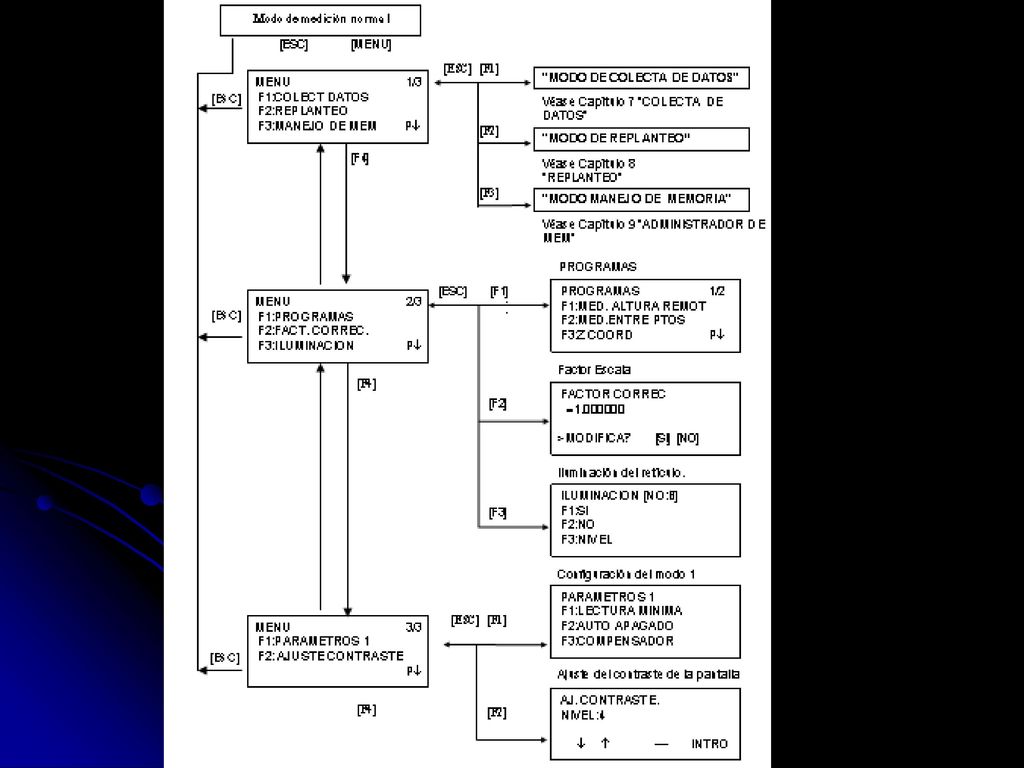

73

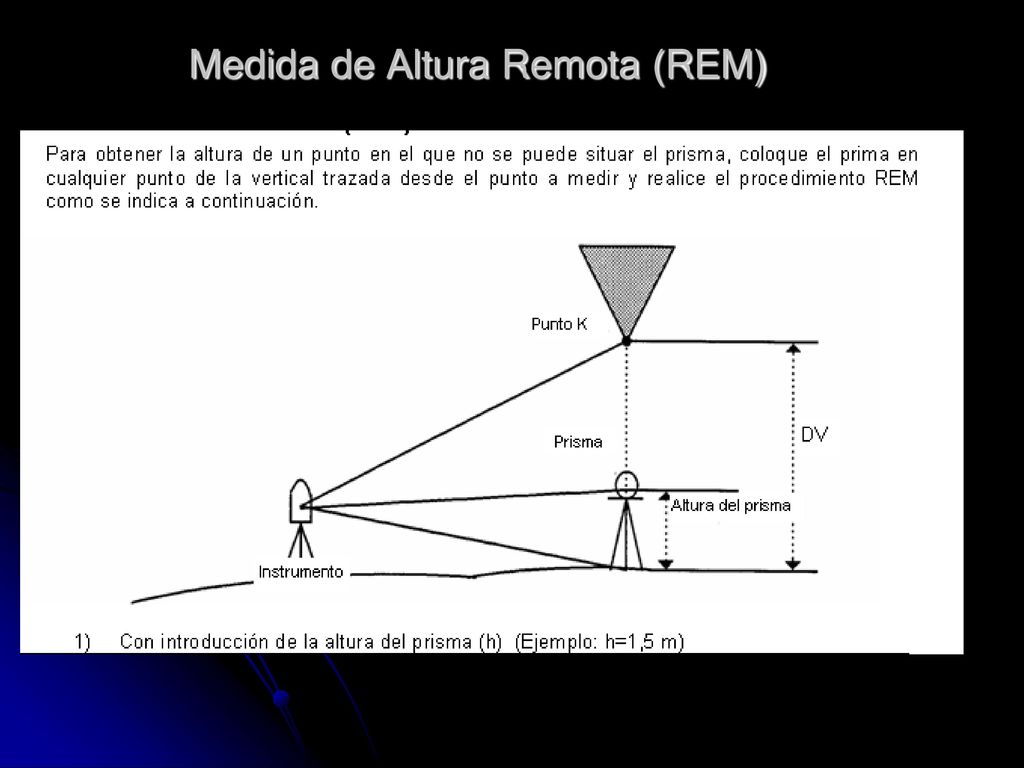

74 Medida de Altura Remota (REM)

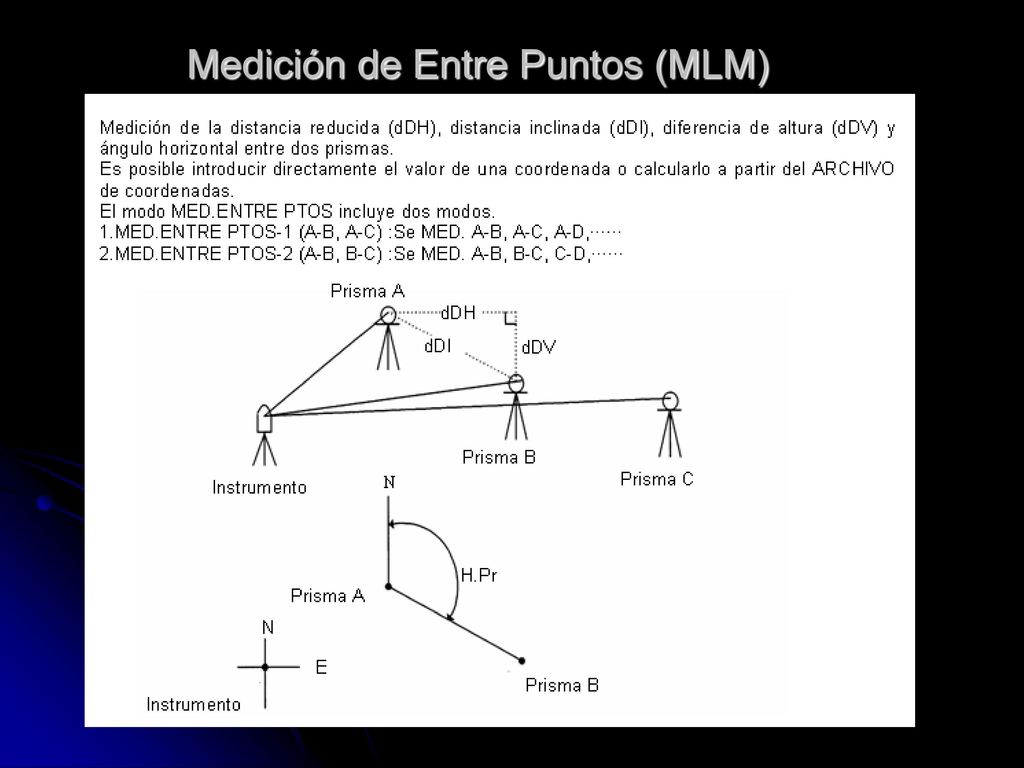

75 Medición de Entre Puntos (MLM)

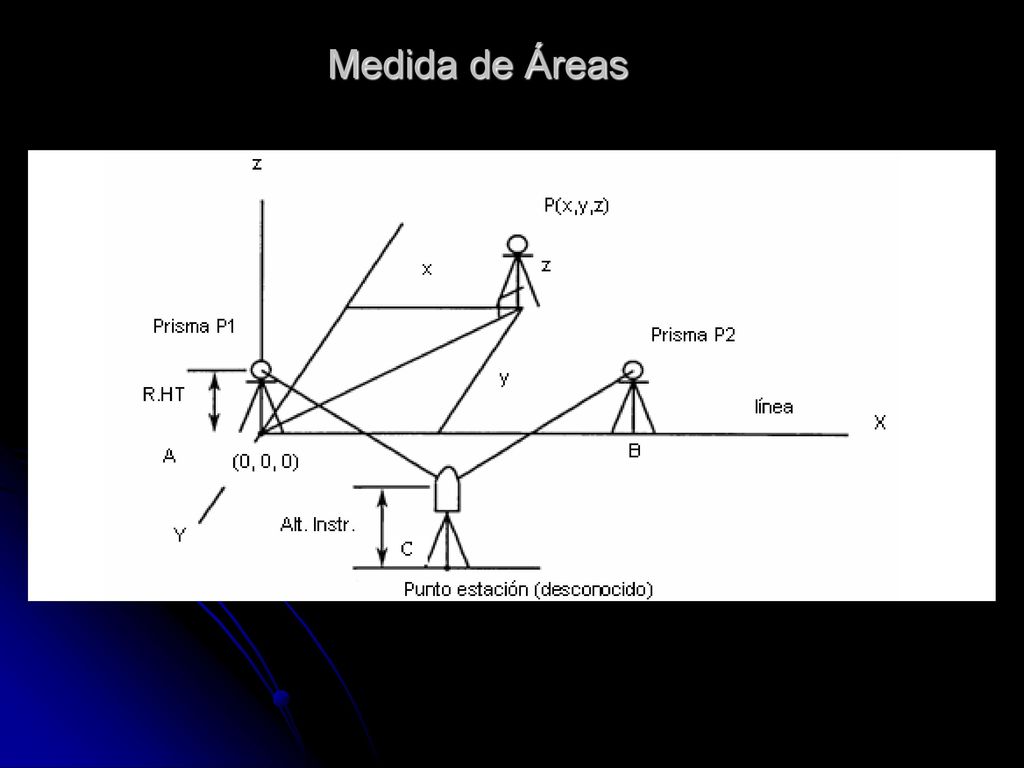

76 Medida de Áreas

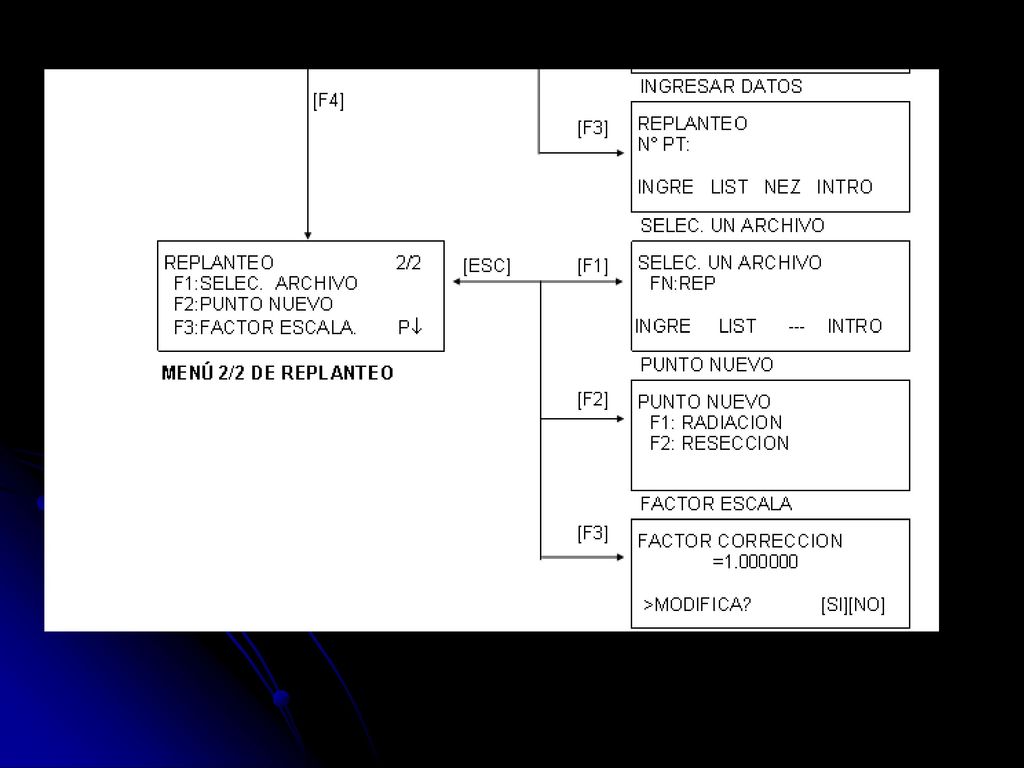

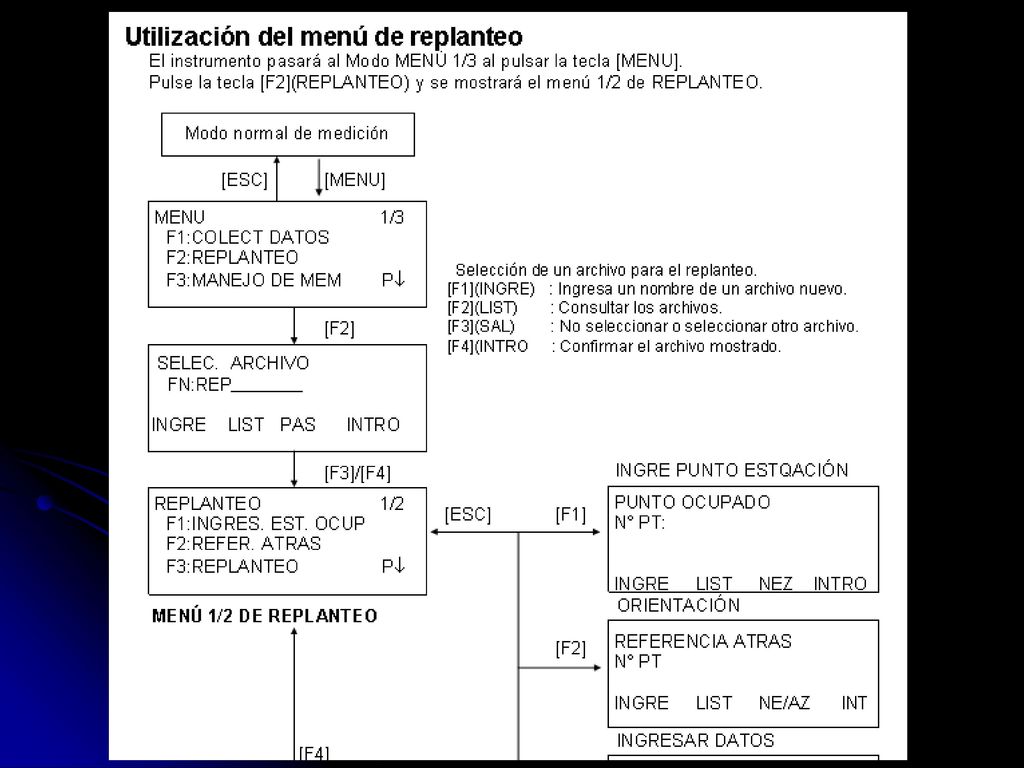

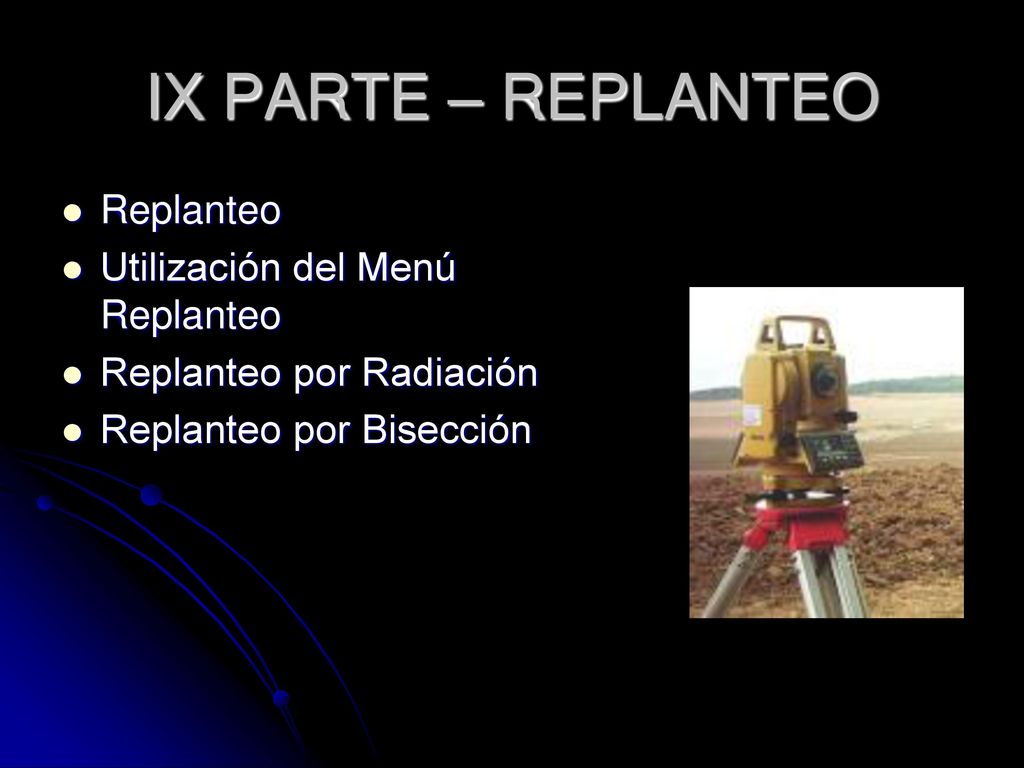

77 IX PARTE – REPLANTEO Replanteo Utilización del Menú Replanteo
Replanteo por Radiación Replanteo por Bisección

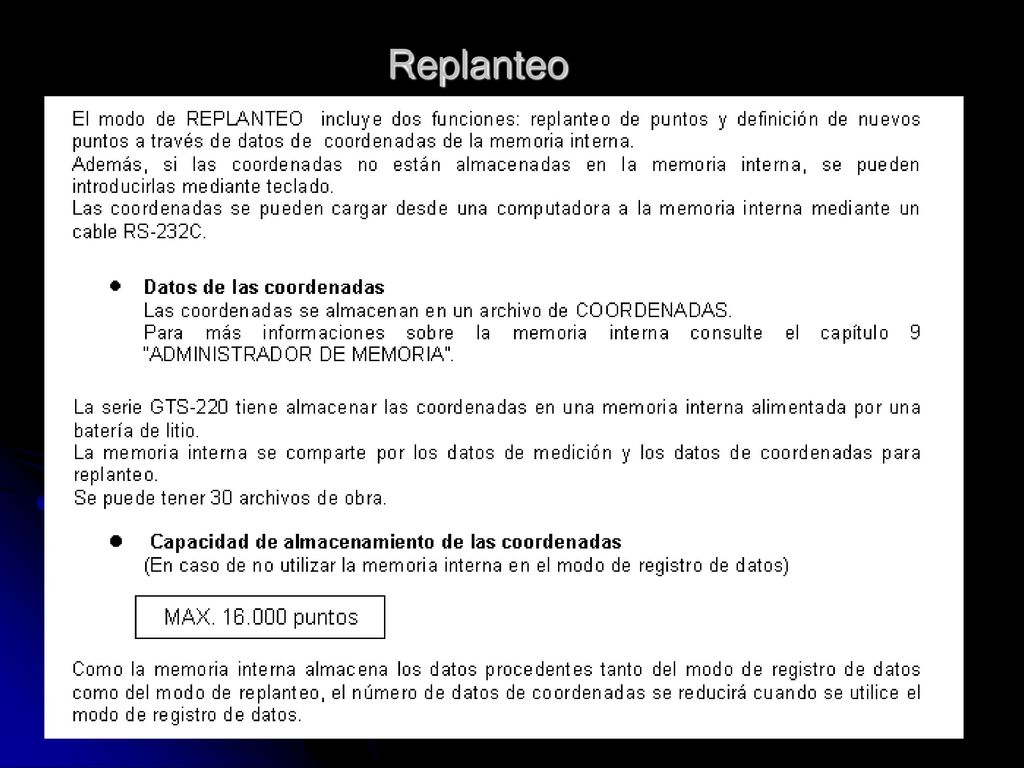

78 Replanteo

79

80

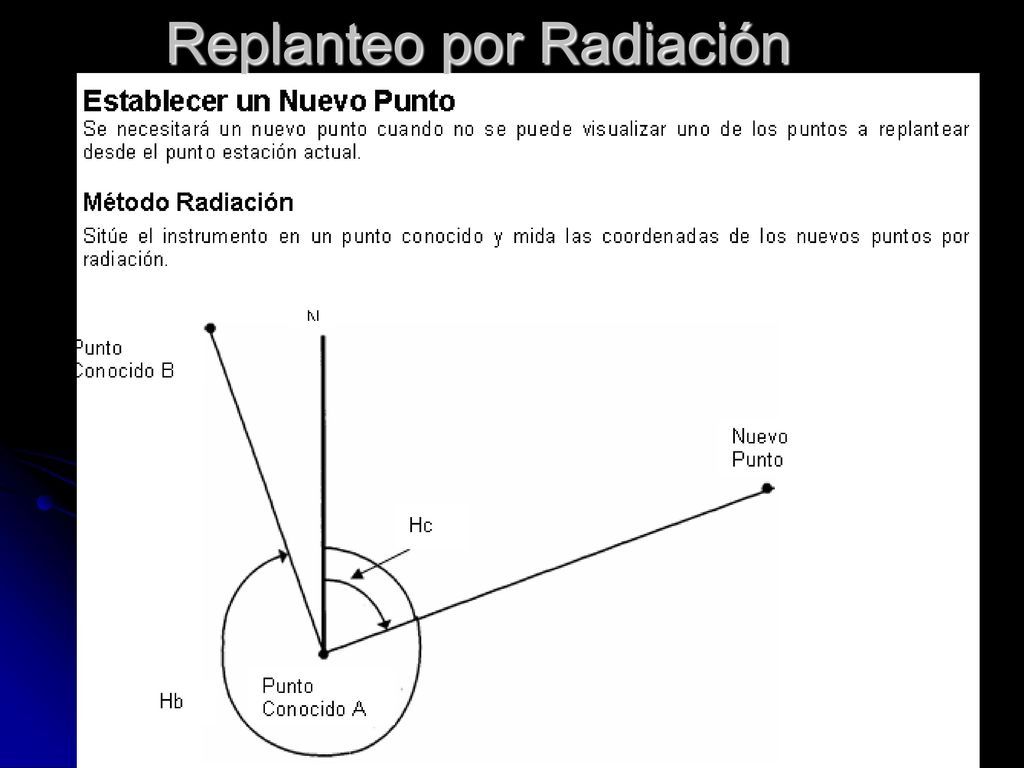

81 Replanteo por Radiación

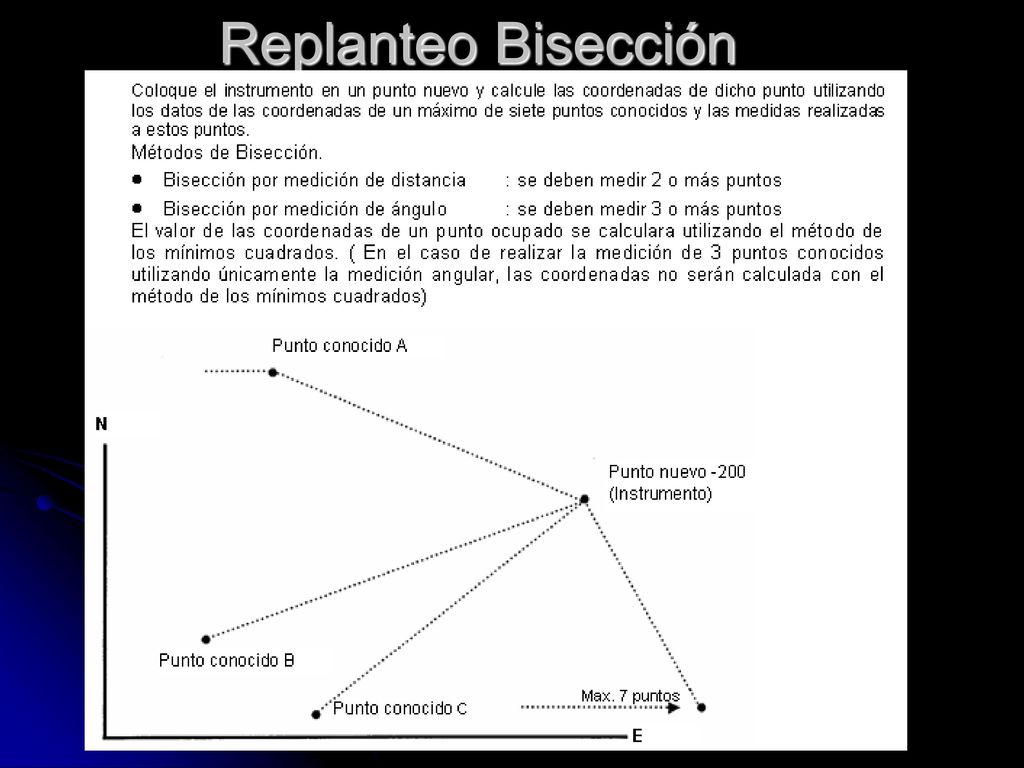

82 Replanteo Bisección

83 GRACIAS POR SU ATENCIÓN
QUE DIVERTIDO NO? GRACIAS POR SU ATENCIÓN
