Capitulo I Introducción

Presentación del tema: "Capitulo I Introducción"— Transcripción de la presentación:

1 Capitulo I Introducción
Diseño de sistemas Digitales

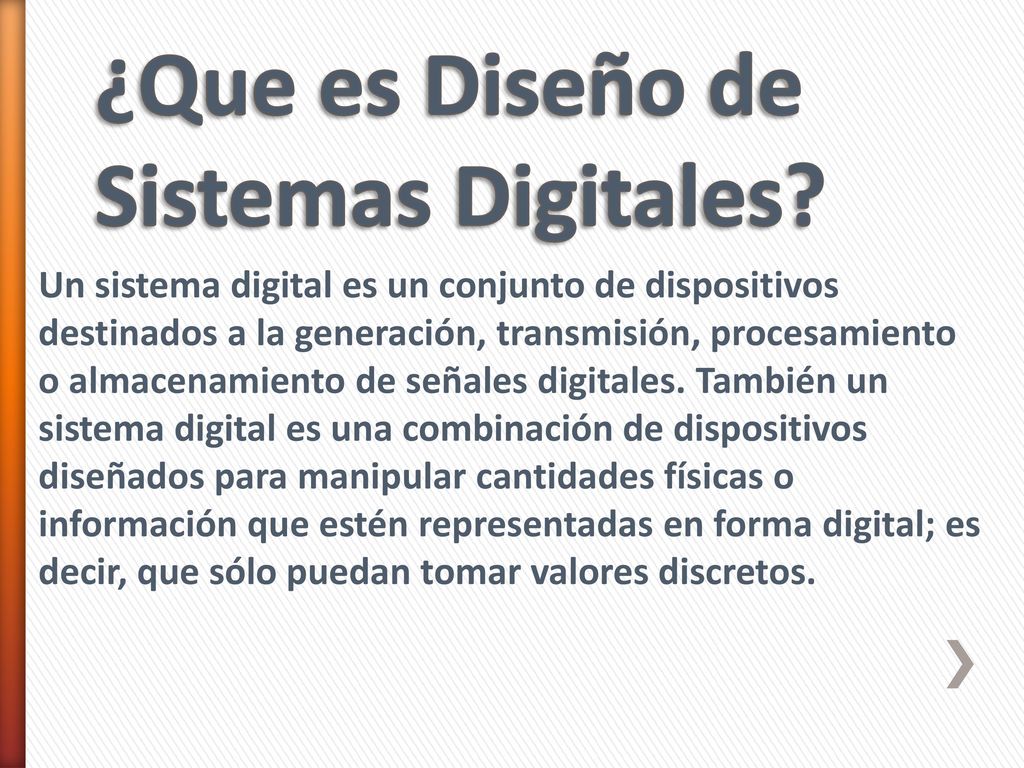

2 ¿Que es Diseño de Sistemas Digitales?
Un sistema digital es un conjunto de dispositivos destinados a la generación, transmisión, procesamiento o almacenamiento de señales digitales. También un sistema digital es una combinación de dispositivos diseñados para manipular cantidades físicas o información que estén representadas en forma digital; es decir, que sólo puedan tomar valores discretos.

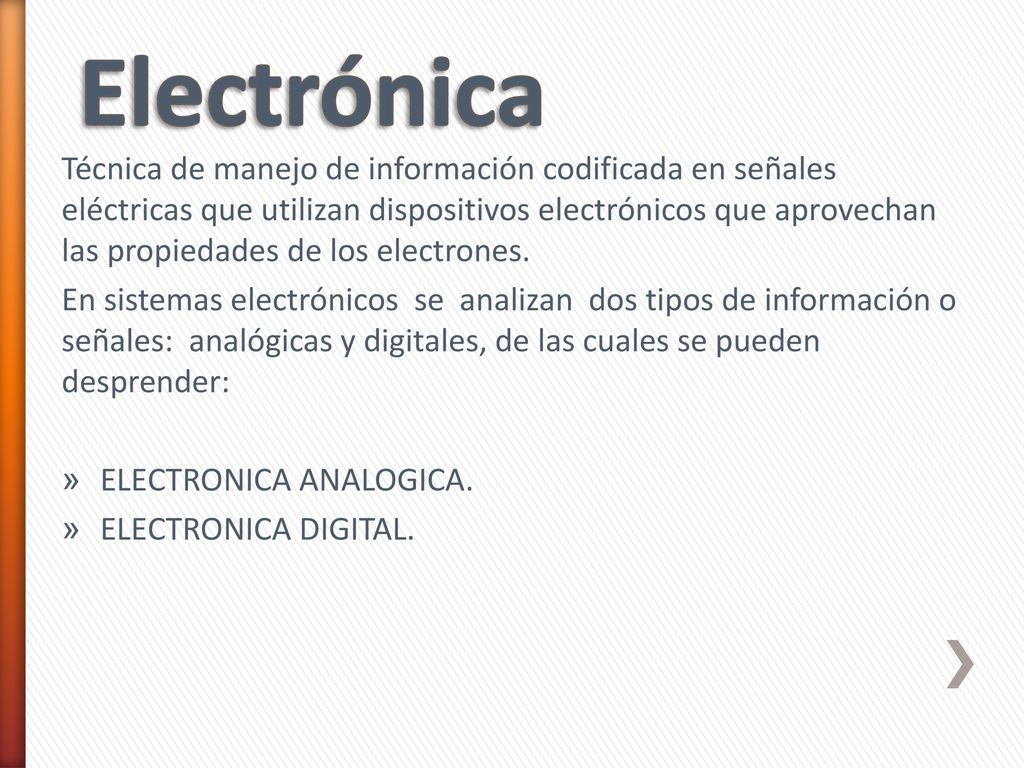

3 Electrónica Técnica de manejo de información codificada en señales eléctricas que utilizan dispositivos electrónicos que aprovechan las propiedades de los electrones. En sistemas electrónicos se analizan dos tipos de información o señales: analógicas y digitales, de las cuales se pueden desprender: ELECTRONICA ANALOGICA. ELECTRONICA DIGITAL.

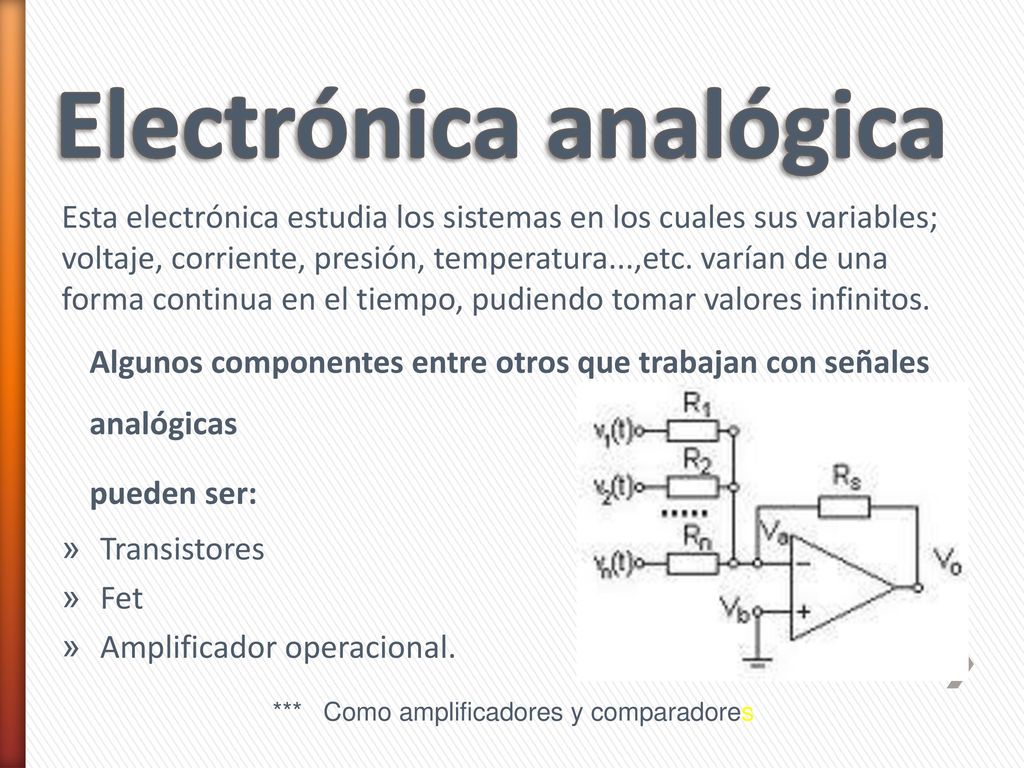

4 Electrónica analógica
Esta electrónica estudia los sistemas en los cuales sus variables; voltaje, corriente, presión, temperatura...,etc. varían de una forma continua en el tiempo, pudiendo tomar valores infinitos. Algunos componentes entre otros que trabajan con señales analógicas pueden ser: Transistores Fet Amplificador operacional. *** Como amplificadores y comparadores

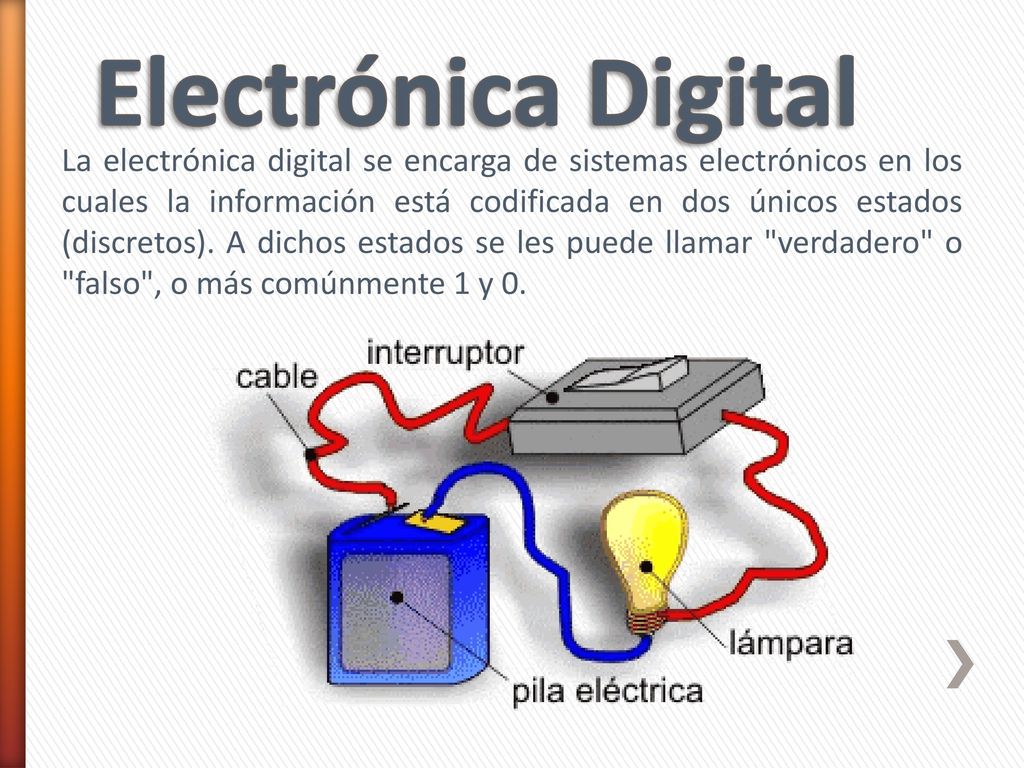

5 Electrónica Digital La electrónica digital se encarga de sistemas electrónicos en los cuales la información está codificada en dos únicos estados (discretos). A dichos estados se les puede llamar "verdadero" o "falso", o más comúnmente 1 y 0.

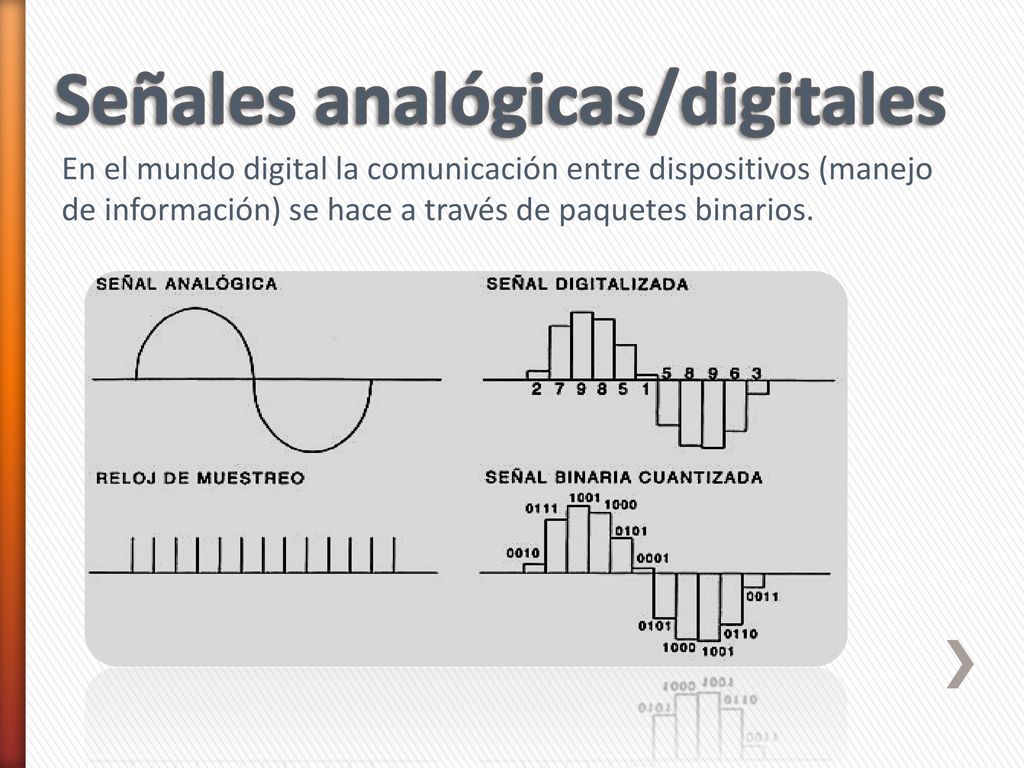

6 Señales analógicas/digitales
En el mundo digital la comunicación entre dispositivos (manejo de información) se hace a través de paquetes binarios.

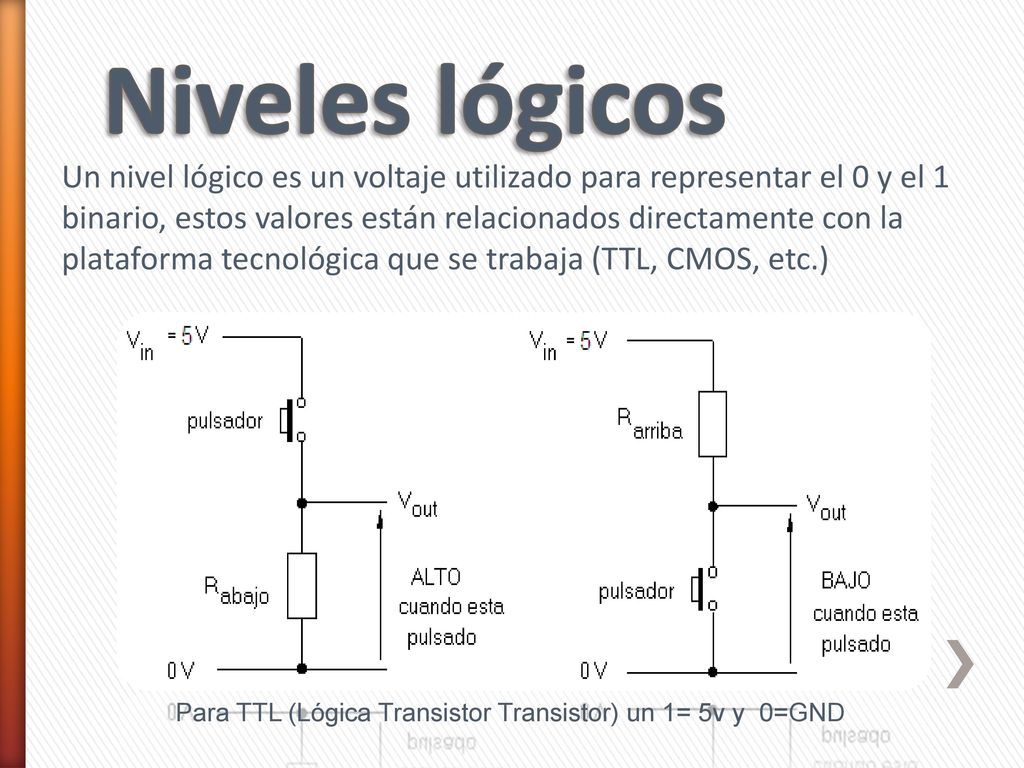

7 Niveles lógicos Un nivel lógico es un voltaje utilizado para representar el 0 y el 1 binario, estos valores están relacionados directamente con la plataforma tecnológica que se trabaja (TTL, CMOS, etc.) Para TTL (Lógica Transistor Transistor) un 1= 5v y 0=GND

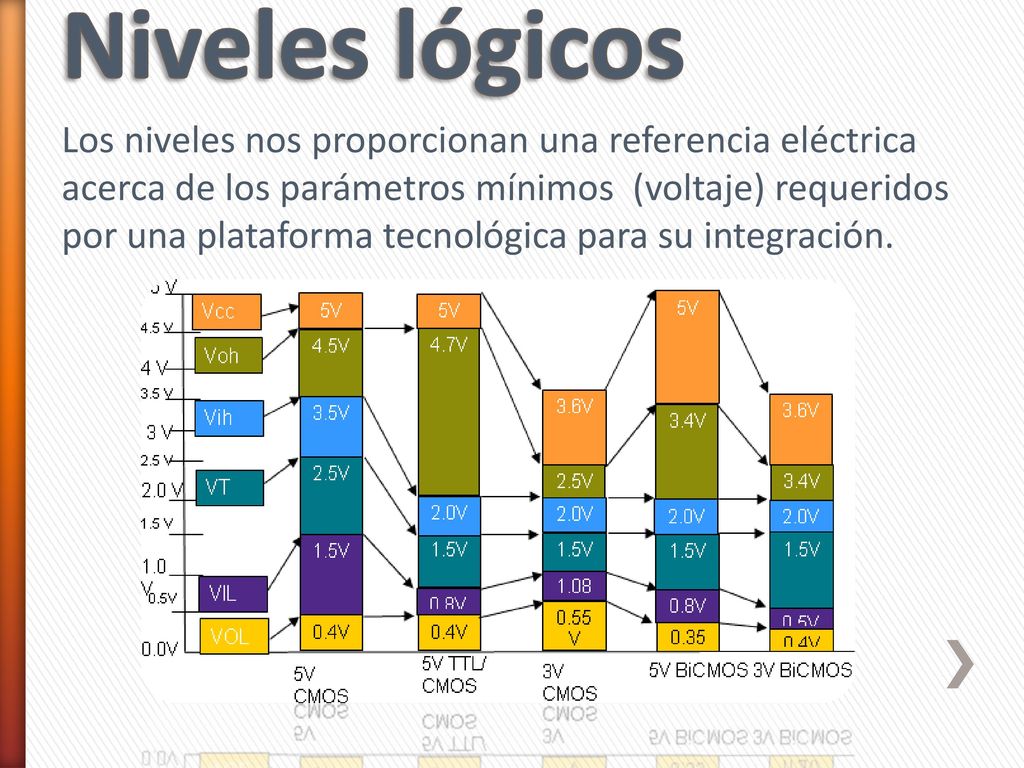

8 Niveles lógicos Los niveles nos proporcionan una referencia eléctrica acerca de los parámetros mínimos (voltaje) requeridos por una plataforma tecnológica para su integración.

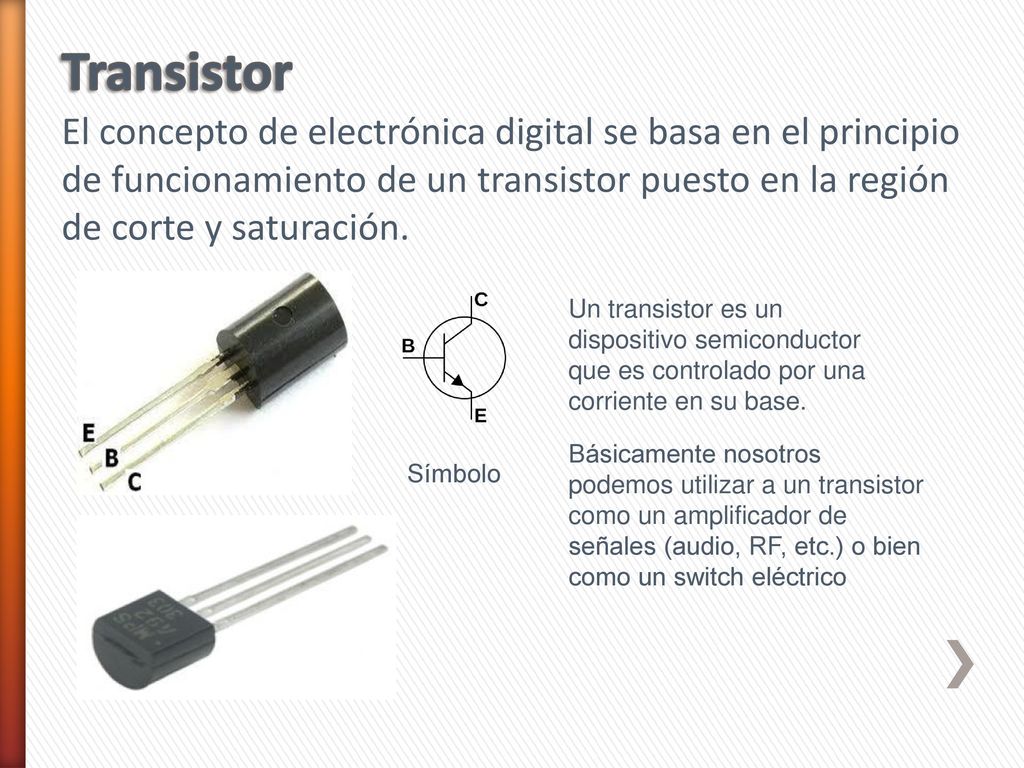

9 Transistor El concepto de electrónica digital se basa en el principio de funcionamiento de un transistor puesto en la región de corte y saturación. Un transistor es un dispositivo semiconductor que es controlado por una corriente en su base. Básicamente nosotros podemos utilizar a un transistor como un amplificador de señales (audio, RF, etc.) o bien como un switch eléctrico Símbolo

10 Modelo de un transistor como switch (inversor)

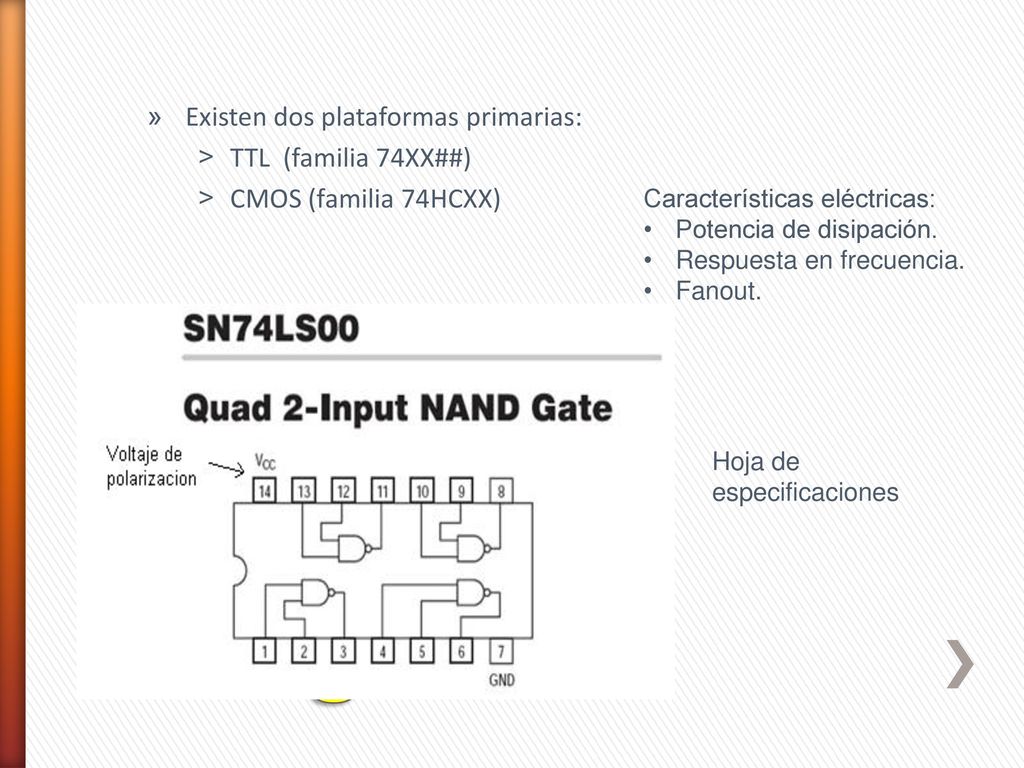

11 Circuitos integrados Existen dos plataformas primarias:
TTL (familia 74XX##) CMOS (familia 74HCXX) Características eléctricas: Potencia de disipación. Respuesta en frecuencia. Fanout. Hoja de especificaciones Circuitos integrados

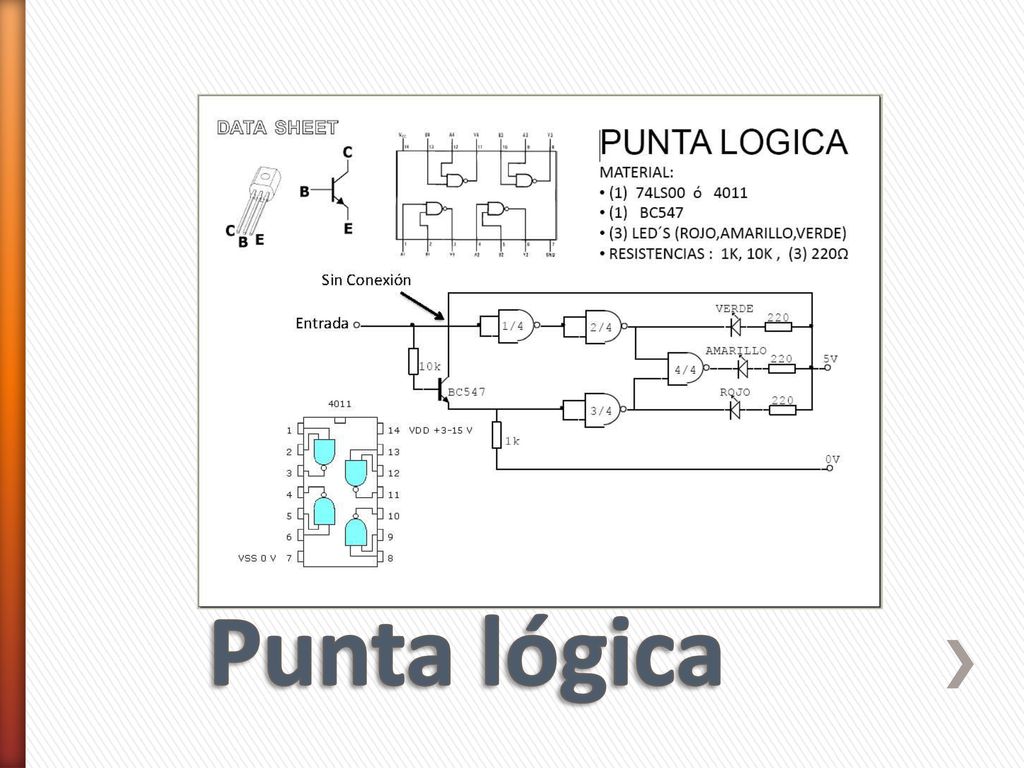

12 Punta lógica

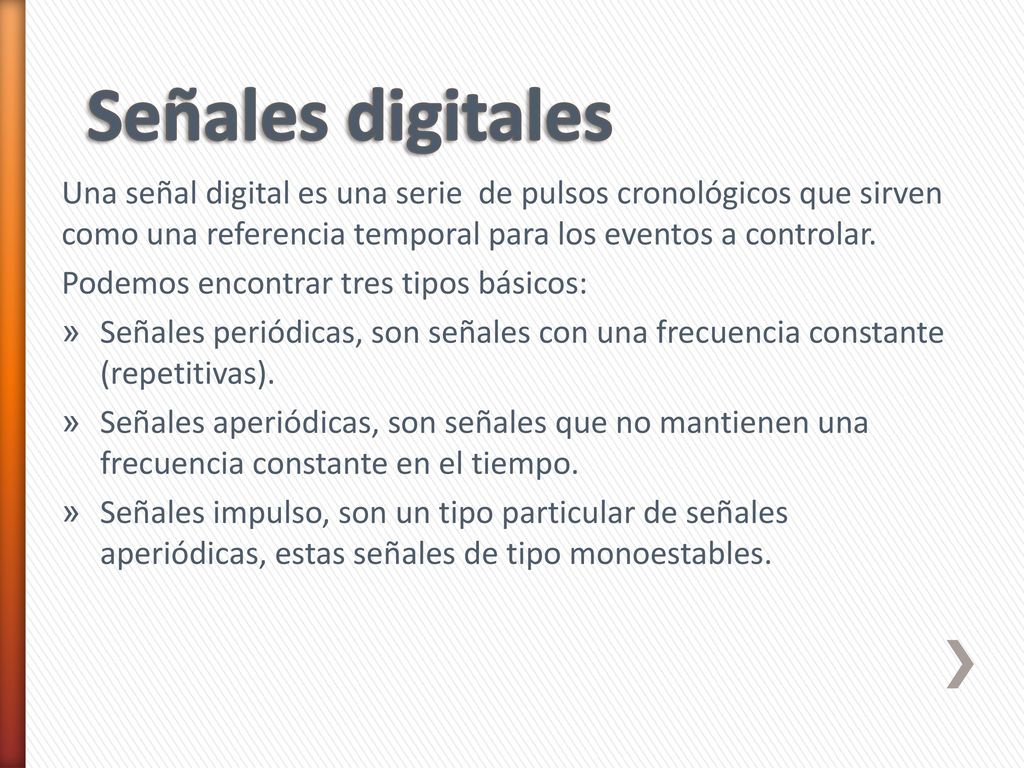

13 Señales digitales Una señal digital es una serie de pulsos cronológicos que sirven como una referencia temporal para los eventos a controlar. Podemos encontrar tres tipos básicos: Señales periódicas, son señales con una frecuencia constante (repetitivas). Señales aperiódicas, son señales que no mantienen una frecuencia constante en el tiempo. Señales impulso, son un tipo particular de señales aperiódicas, estas señales de tipo monoestables.

14 Señales periódicas Señales aperiódicas Señales impulso

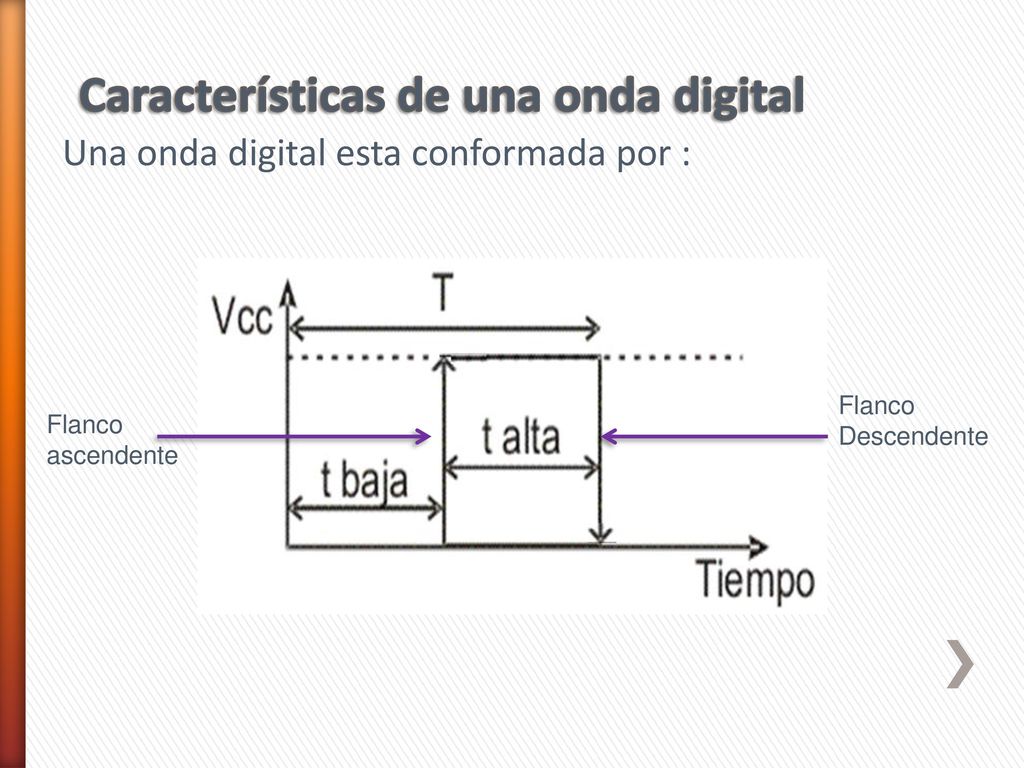

15 Características de una onda digital
Una onda digital esta conformada por : Flanco Descendente Flanco ascendente

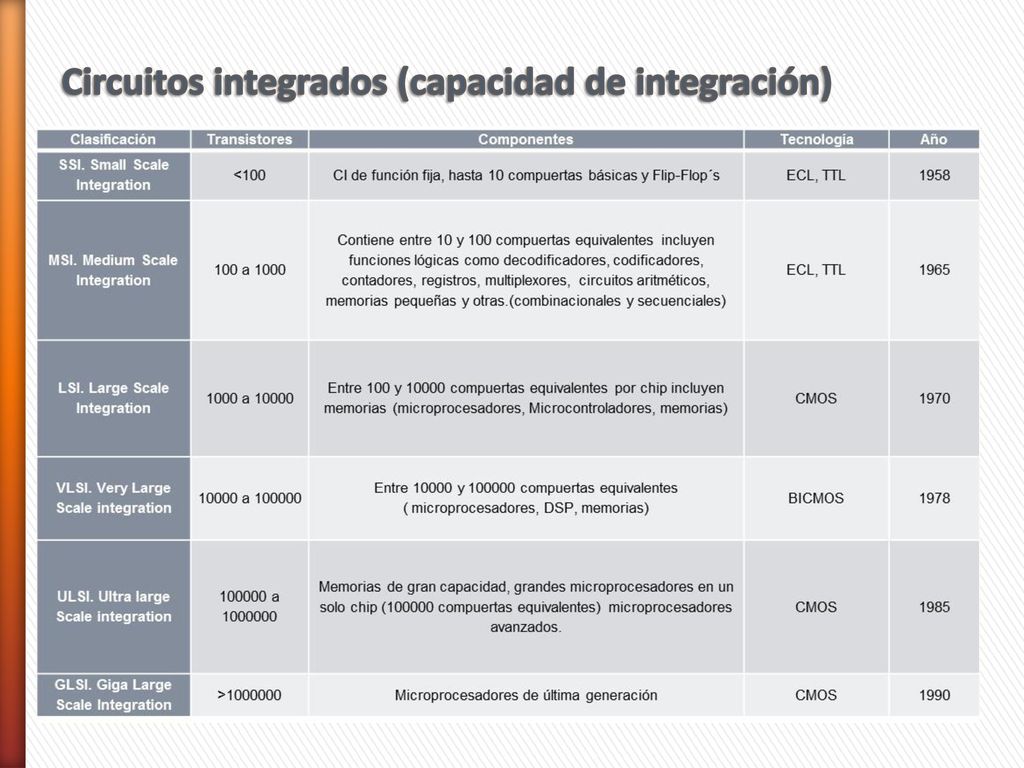

16 Circuitos integrados (capacidad de integración)

17 Circuitos integrados (clasificación)

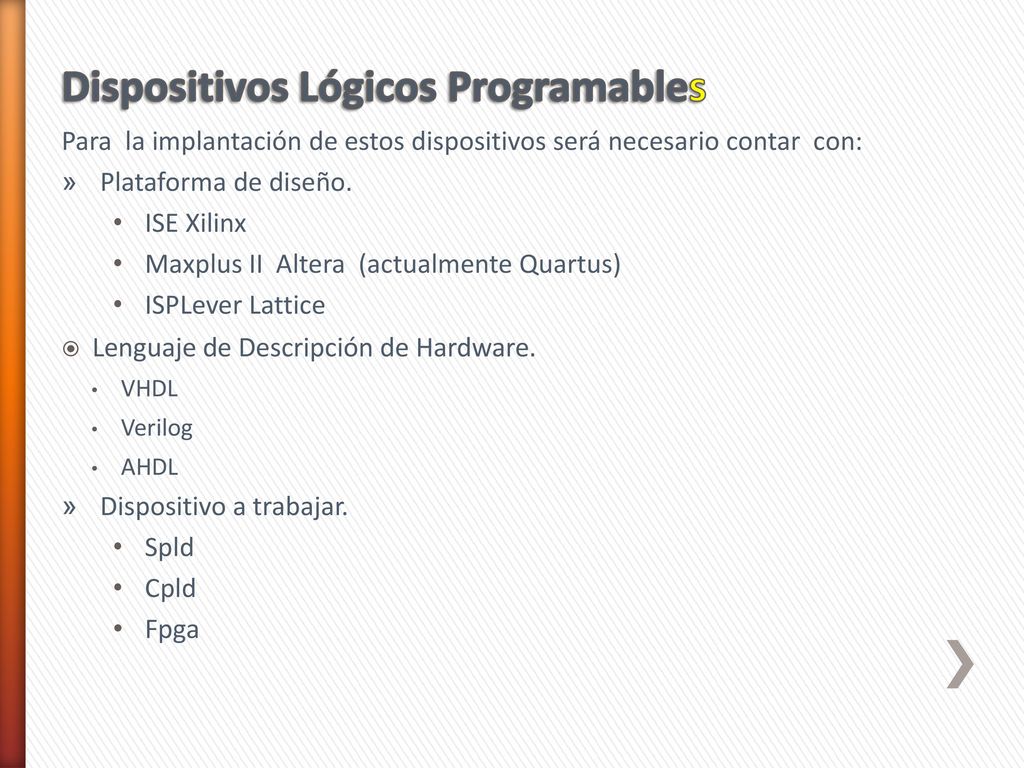

18 Dispositivos Lógicos Programables
Para la implantación de estos dispositivos será necesario contar con: Plataforma de diseño. ISE Xilinx Maxplus II Altera (actualmente Quartus) ISPLever Lattice Lenguaje de Descripción de Hardware. VHDL Verilog AHDL Dispositivo a trabajar. Spld Cpld Fpga

19 Características de un sistema digital
Es mas fácil mantener la precisión y la exactitud en todo el sistema, reproducibilidad de resultados. Generalmente son mas fáciles de diseñar. Programabilidad (Flexibilidad y funcionalidad) Velocidad. Economía. Avance tecnológico constante. El almacenamiento es mas compacto. El ruido tiene un efecto menor, ya introducidos en circuitos integrados.
