1 forma continua o bacth y un movimiento axial

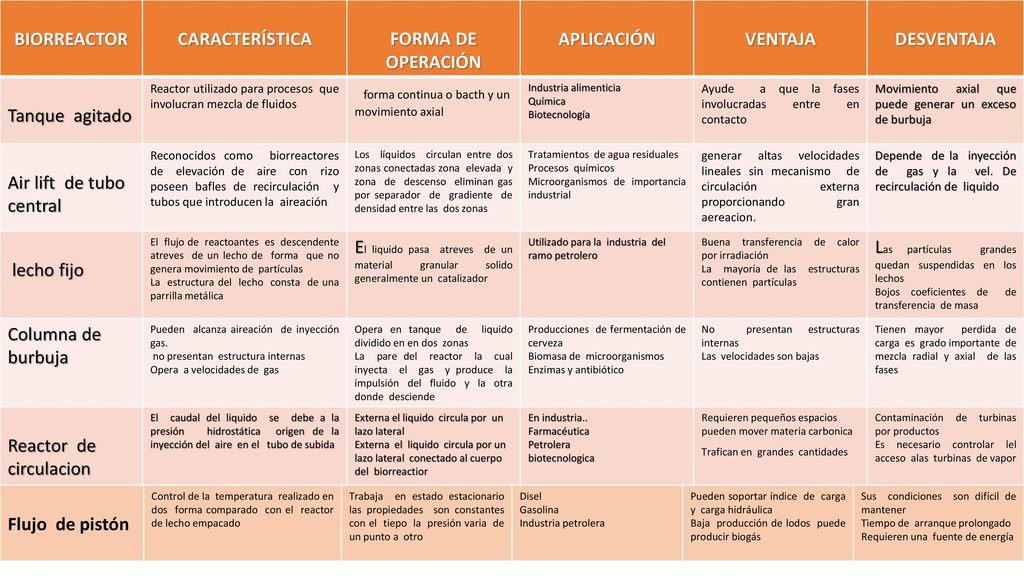

BIORREACTOR CARACTERÍSTICA FORMA DE OPERACIÓN APLICACIÓN VENTAJA DESVENTAJA Tanque agitado Reactor utilizado para procesos que involucran mezcla de fluidos forma continua o bacth y un movimiento axial Industria alimenticia Química Biotecnología Ayude a que la fases involucradas entre en contacto Movimiento axial que puede generar un exceso de burbuja Air lift de tubo central Reconocidos como biorreactores de elevación de aire con rizo poseen bafles de recirculación y tubos que introducen la aireación Los líquidos circulan entre dos zonas conectadas zona elevada y zona de descenso eliminan gas por separador de gradiente de densidad entre las dos zonas Tratamientos de agua residuales Procesos químicos Microorganismos de importancia industrial generar altas velocidades lineales sin mecanismo de circulación externa proporcionando gran aereacion. Depende de la inyección de gas y la vel. De recirculación de liquido lecho fijo El flujo de reactoantes es descendente atreves de un lecho de forma que no genera movimiento de partículas La estructura del lecho consta de una parrilla metálica El liquido pasa atreves de un material granular solido generalmente un catalizador Utilizado para la industria del ramo petrolero Buena transferencia de calor por irradiación La mayoría de las estructuras contienen partículas Las partículas grandes quedan suspendidas en los lechos Bojos coeficientes de de transferencia de masa Columna de burbuja Pueden alcanza aireación de inyección gas. no presentan estructura internas Opera a velocidades de gas Opera en tanque de liquido dividido en en dos zonas La pare del reactor la cual inyecta el gas y produce la impulsión del fluido y la otra donde desciende Producciones de fermentación de cerveza Biomasa de microorganismos Enzimas y antibiótico No presentan estructuras internas Las velocidades son bajas Tienen mayor perdida de carga es grado importante de mezcla radial y axial de las fases Reactor de circulacion El caudal del liquido se debe a la presión hidrostática origen de la inyección del aire en el tubo de subida Externa el liquido circula por un lazo lateral Externa el liquido circula por un lazo lateral conectado al cuerpo del biorreactior En industria.. Farmacéutica Petrolera biotecnologica Requieren pequeños espacios pueden mover materia carbonica Trafican en grandes cantidades Contaminación de turbinas por productos Es necesario controlar lel acceso alas turbinas de vapor Flujo de pistón Control de la temperatura realizado en dos forma comparado con el reactor de lecho empacado Trabaja en estado estacionario las propiedades son constantes con el tiepo la presión varia de un punto a otro Disel Gasolina Industria petrolera Pueden soportar índice de carga y carga hidráulica Baja producción de lodos puede producir biogás Sus condiciones son difícil de mantener Tiempo de arranque prolongado Requieren una fuente de energía
