CLASIFICACIÓN DE LAS OPERACIONES BÁSICAS

Presentación del tema: "CLASIFICACIÓN DE LAS OPERACIONES BÁSICAS"— Transcripción de la presentación:

1 CLASIFICACIÓN DE LAS OPERACIONES BÁSICAS
Tema 3 Clasificación de las Operaciones Básicas TEMA 3. CLASIFICACIÓN DE LAS OPERACIONES BÁSICAS INDICE    1. INTRODUCCIÓN 2. OPERACIONES UNITARIAS FÍSICAS 2.1. OPERACIONES CONTROLADAS POR EL TRANSPORTE DE CANTIDAD DE MOVIMIENTO. 2.2. OPERACIONES CONTROLADAS POR LA TRANSMISIÓN DE CALOR 2.3.OPERACIONES CONTROLADAS POR LA TRANSFERENCIA DE MATERIA 2.4. OPERACIONES CONTROLADAS POR LA TRANSFERENCIA DE CALOR Y MATERIA SIMULTÁNEAMENTE. 2.5. OPERACIONES COMPLEMENTARIAS 3. OPERACIONES UNITARIAS QUÍMICAS: REACTORES QUÍMICO

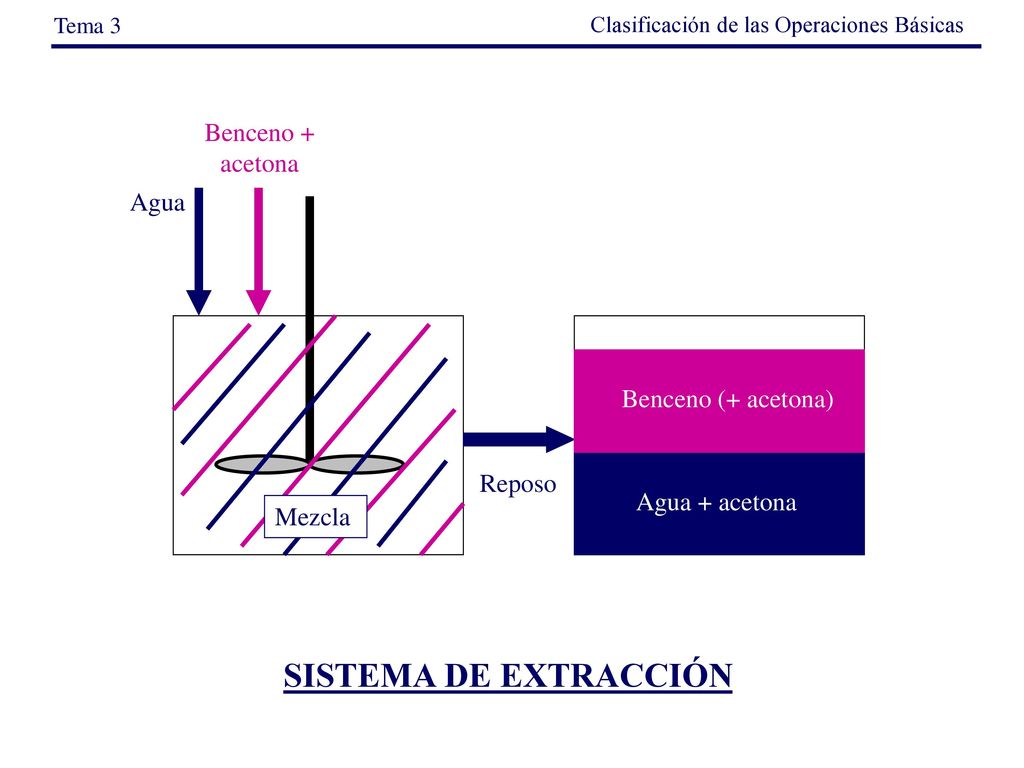

2 SISTEMA DE EXTRACCIÓN Benceno + acetona Agua Benceno (+ acetona)
Clasificación de las Operaciones Básicas Benceno + acetona Agua Benceno (+ acetona) Reposo Agua + acetona Mezcla SISTEMA DE EXTRACCIÓN

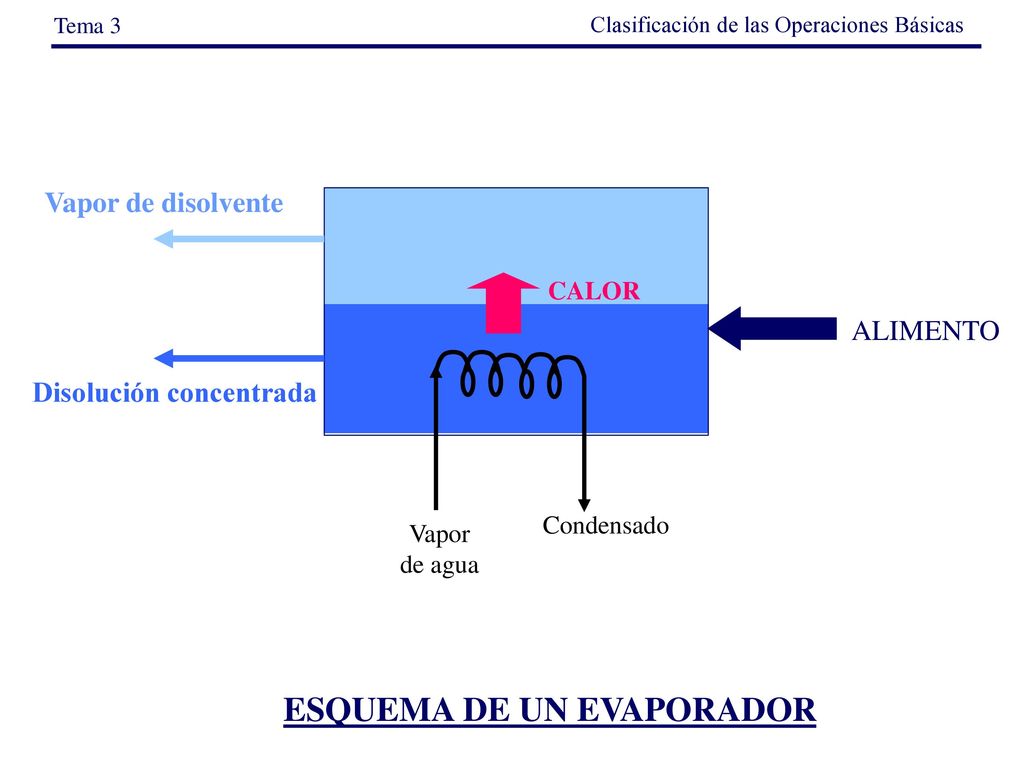

3 ESQUEMA DE UN EVAPORADOR
Tema 3 Clasificación de las Operaciones Básicas Vapor de disolvente CALOR ALIMENTO Disolución concentrada Condensado Vapor de agua ESQUEMA DE UN EVAPORADOR

4 ESQUEMA DE UN SEDIMENTADOR
Tema 3 Clasificación de las Operaciones Básicas ALIMENTO LIQUIDO CLARIFICADO LODOS ESQUEMA DE UN SEDIMENTADOR

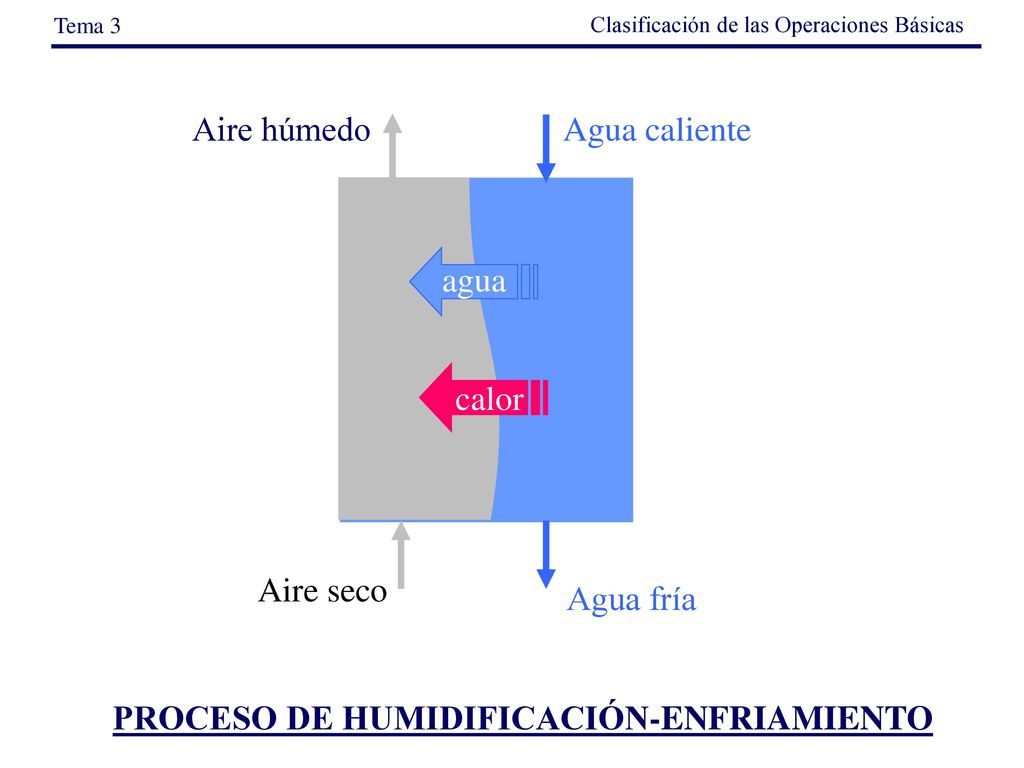

5 PROCESO DE HUMIDIFICACIÓN-ENFRIAMIENTO
Tema 3 Clasificación de las Operaciones Básicas Aire húmedo Agua caliente agua ( calor Aire seco Agua fría PROCESO DE HUMIDIFICACIÓN-ENFRIAMIENTO

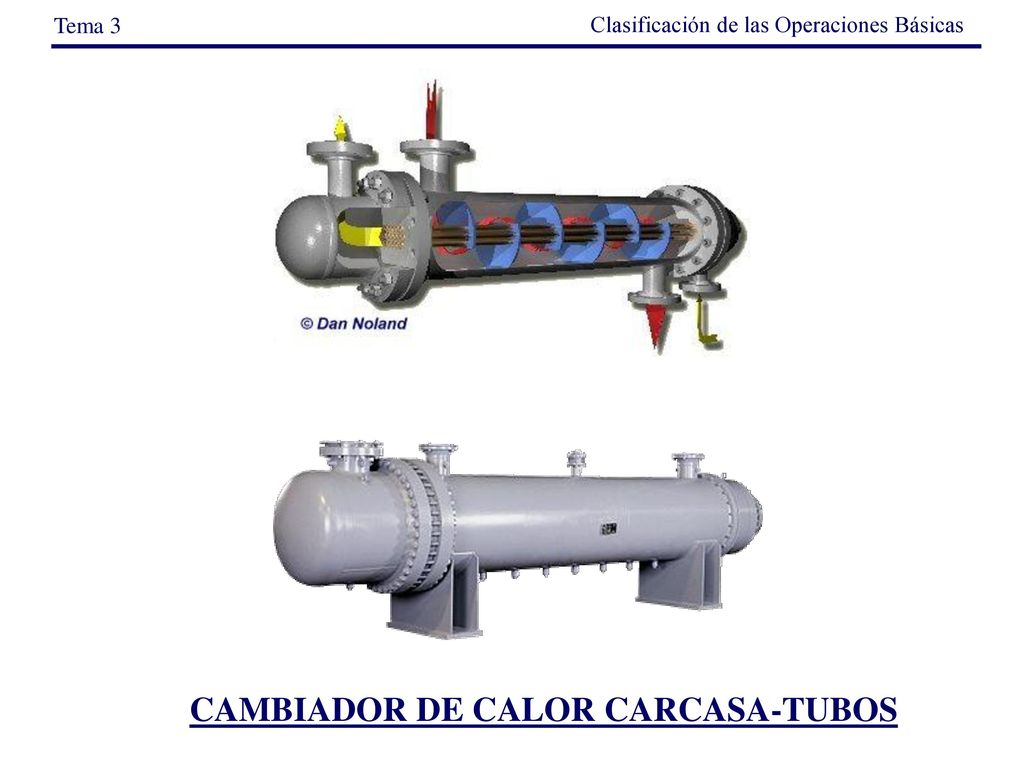

6 CAMBIADOR DE CALOR CARCASA-TUBOS
Tema 3 Clasificación de las Operaciones Básicas CAMBIADOR DE CALOR CARCASA-TUBOS

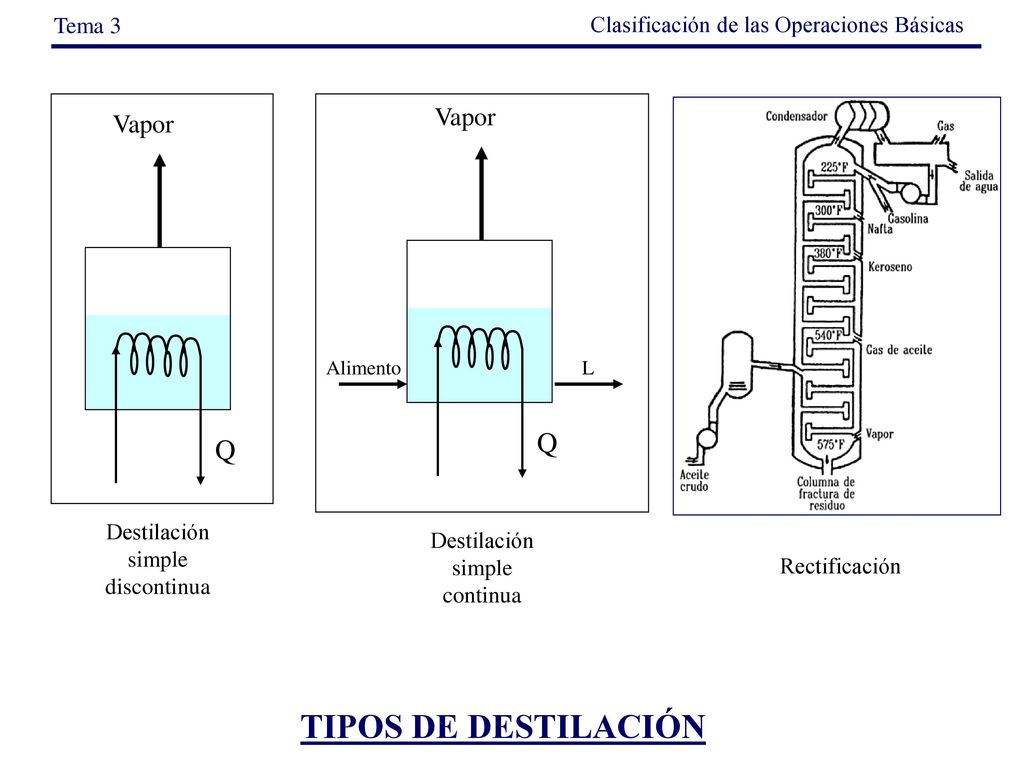

7 TIPOS DE DESTILACIÓN Q Q Vapor Vapor Tema 3
Clasificación de las Operaciones Básicas Vapor Q Alimento L Vapor Q Destilación simple discontinua Destilación simple continua Rectificación TIPOS DE DESTILACIÓN

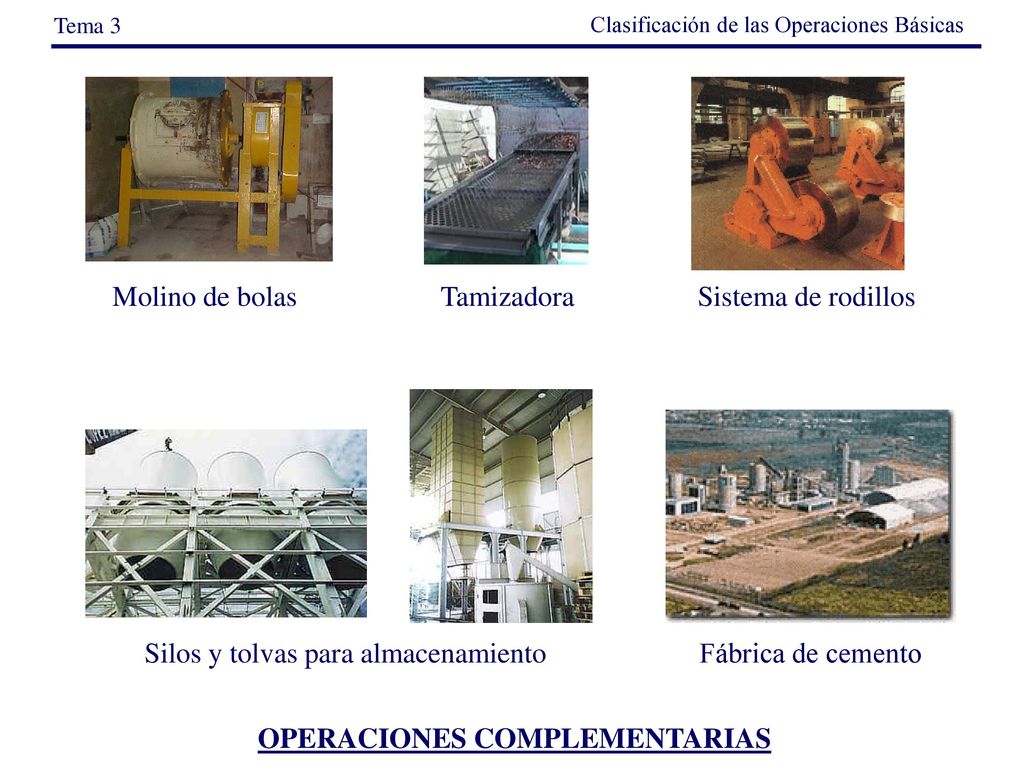

8 Silos y tolvas para almacenamiento
Tema 3 Clasificación de las Operaciones Básicas Molino de bolas Tamizadora Sistema de rodillos Silos y tolvas para almacenamiento Fábrica de cemento OPERACIONES COMPLEMENTARIAS

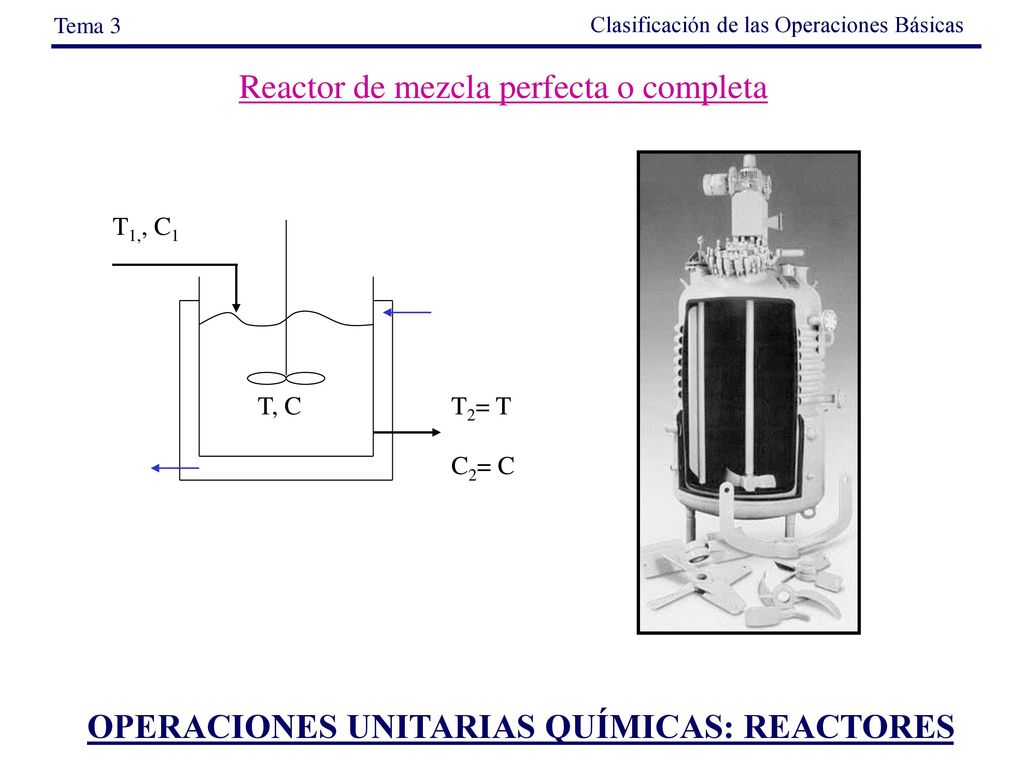

9 Reactor de mezcla perfecta o completa
Tema 3 Clasificación de las Operaciones Básicas Reactor de mezcla perfecta o completa T, C T2= T C2= C T1,, C1 OPERACIONES UNITARIAS QUÍMICAS: REACTORES

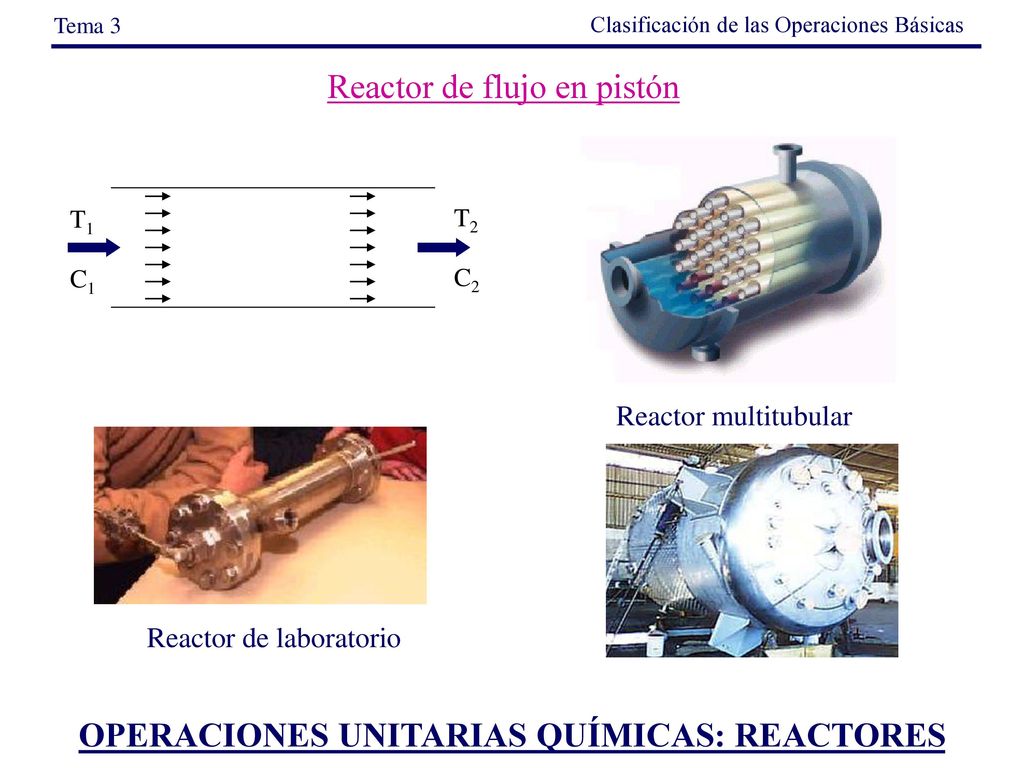

10 Reactor de flujo en pistón
Tema 3 Clasificación de las Operaciones Básicas Reactor de flujo en pistón T1 C1 T2 C2 Reactor multitubular Reactor de laboratorio OPERACIONES UNITARIAS QUÍMICAS: REACTORES
