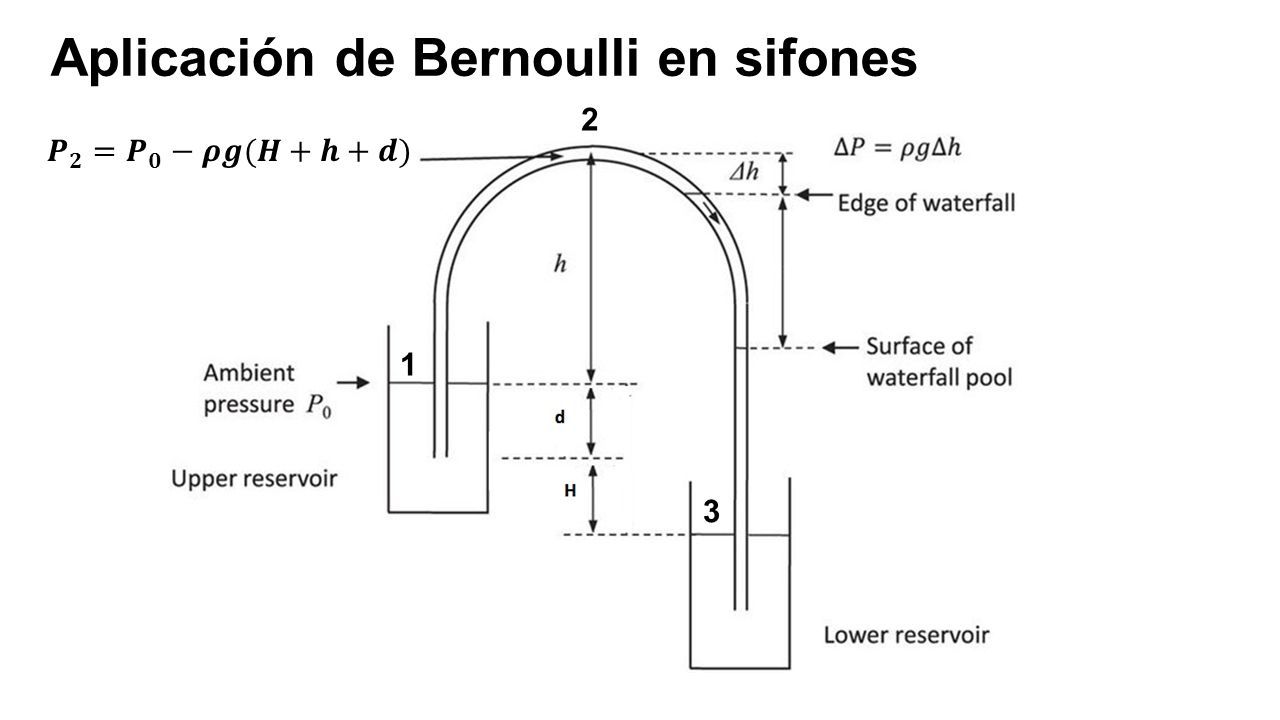

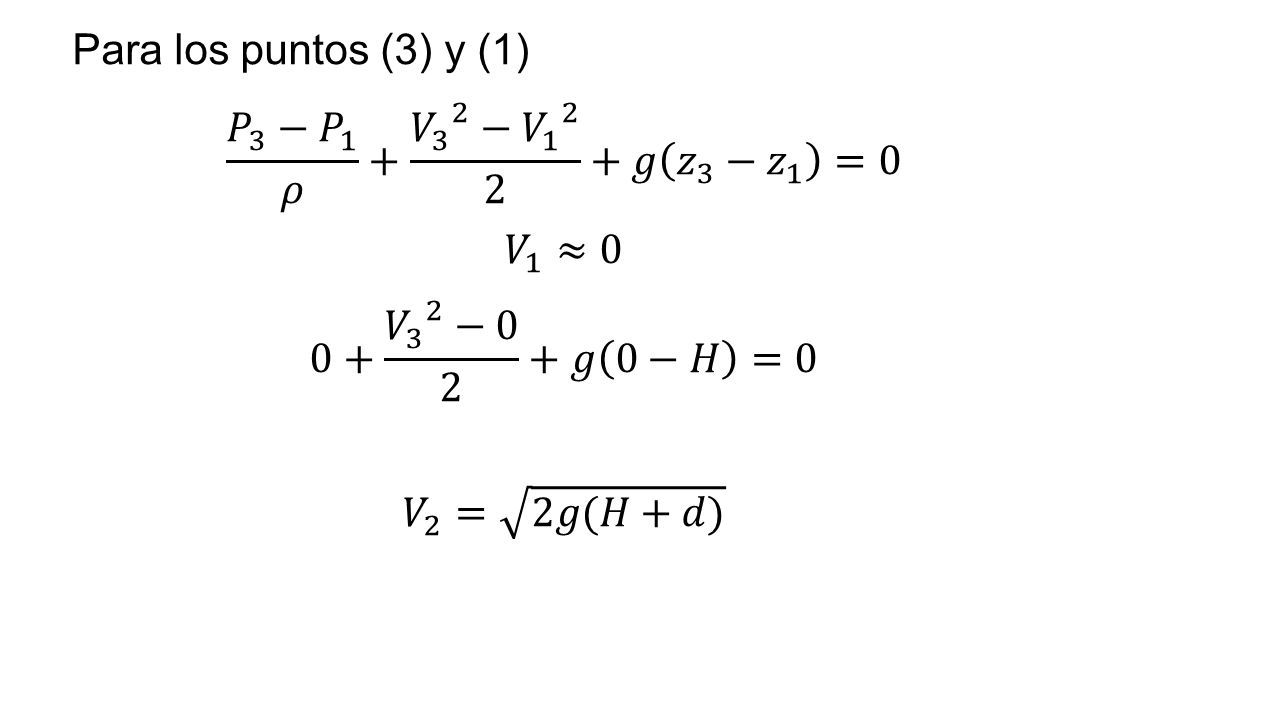

Aplicación de Bernoulli en sifones 1 3 2
5

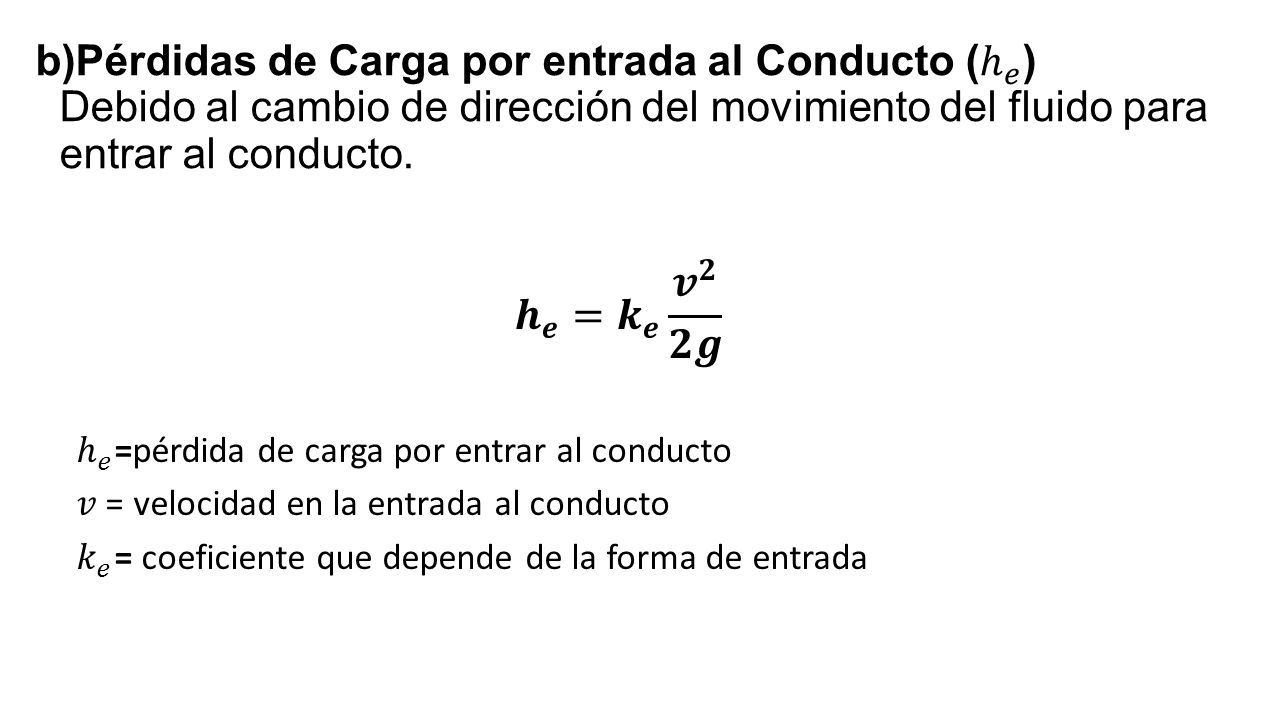

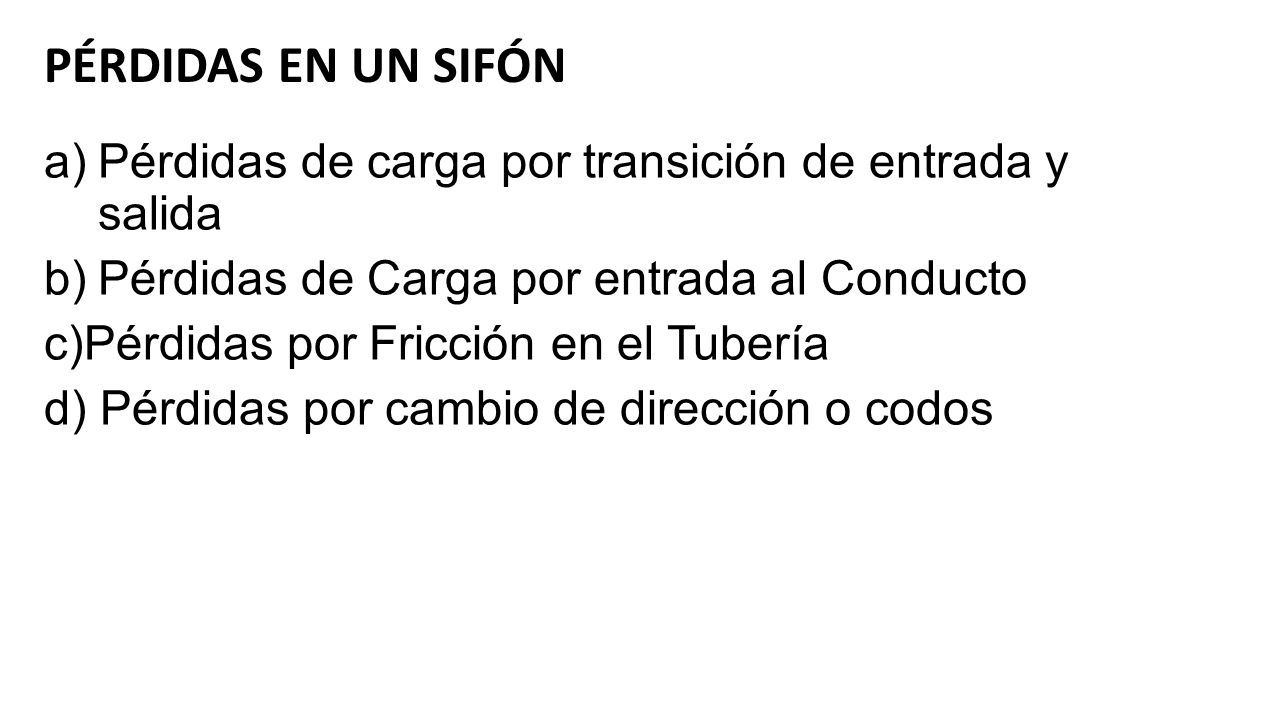

a)Pérdidas de carga por transición de entrada y salida b)Pérdidas de Carga por entrada al Conducto c)Pérdidas por Fricción en el Tubería d) Pérdidas por cambio de dirección o codos PÉRDIDAS EN UN SIFÓN
6

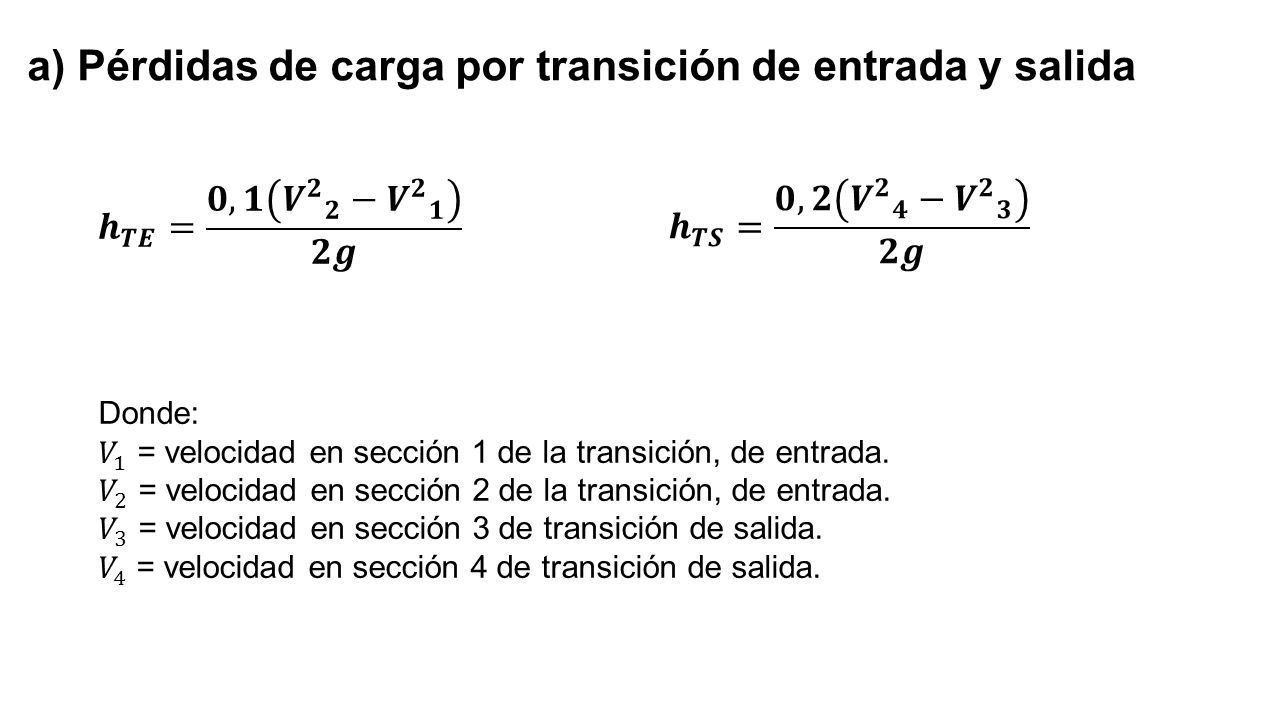

a) Pérdidas de carga por transición de entrada y salida
8

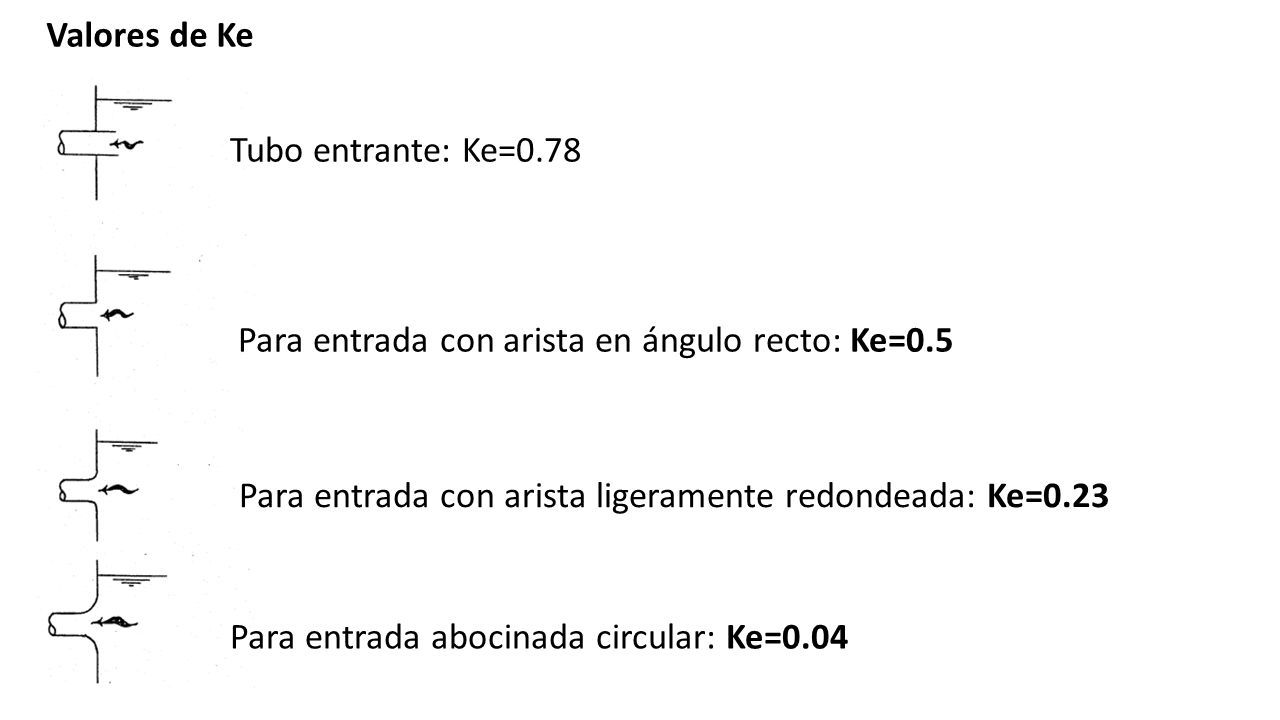

Valores de Ke Tubo entrante: Ke=0.78 Para entrada con arista en ángulo recto: Ke=0.5 Para entrada con arista ligeramente redondeada: Ke=0.23 Para entrada abocinada circular: Ke=0.04
9

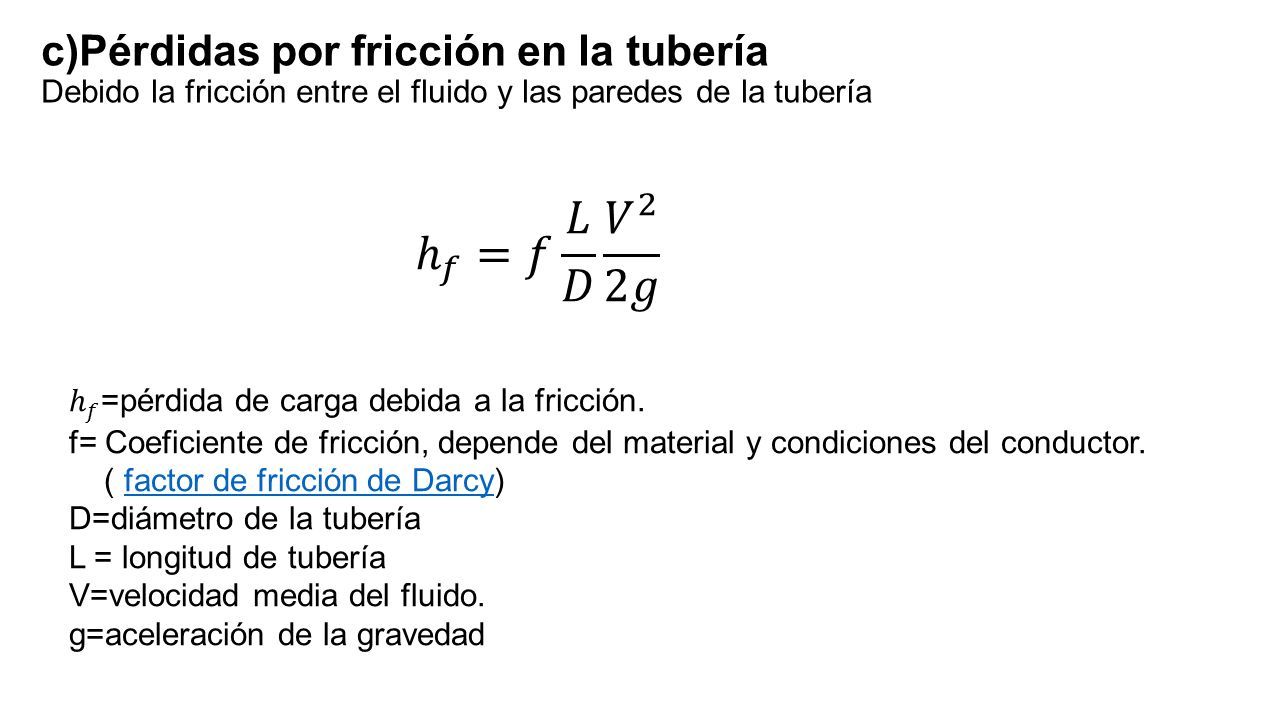

c)Pérdidas por fricción en la tubería Debido la fricción entre el fluido y las paredes de la tubería
10

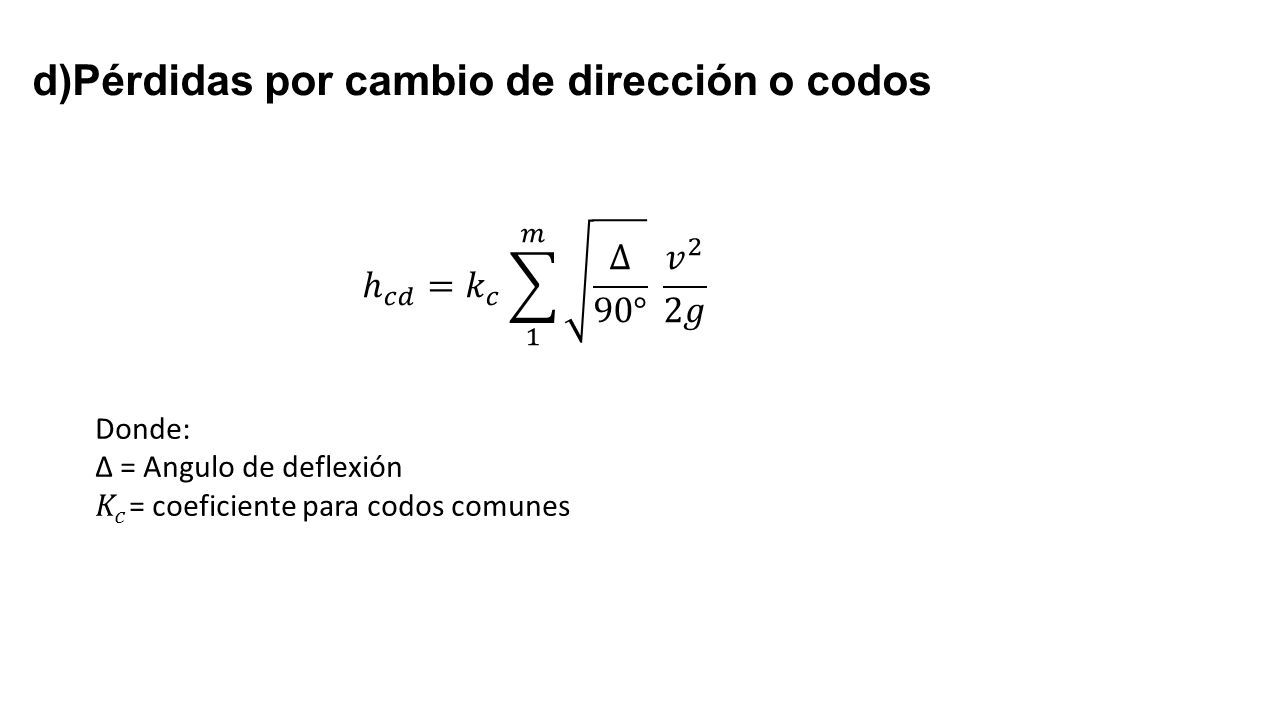

d)Pérdidas por cambio de dirección o codos
