1 RESISTENCIA CARACTERISTICA DEL HORMIGON DJUWOLF SKY S.P THIMOTHE ALVARO BAHAMONDES CONSTRUCCION CIVIL SECCION 61 PEDRO KASTOWSKY

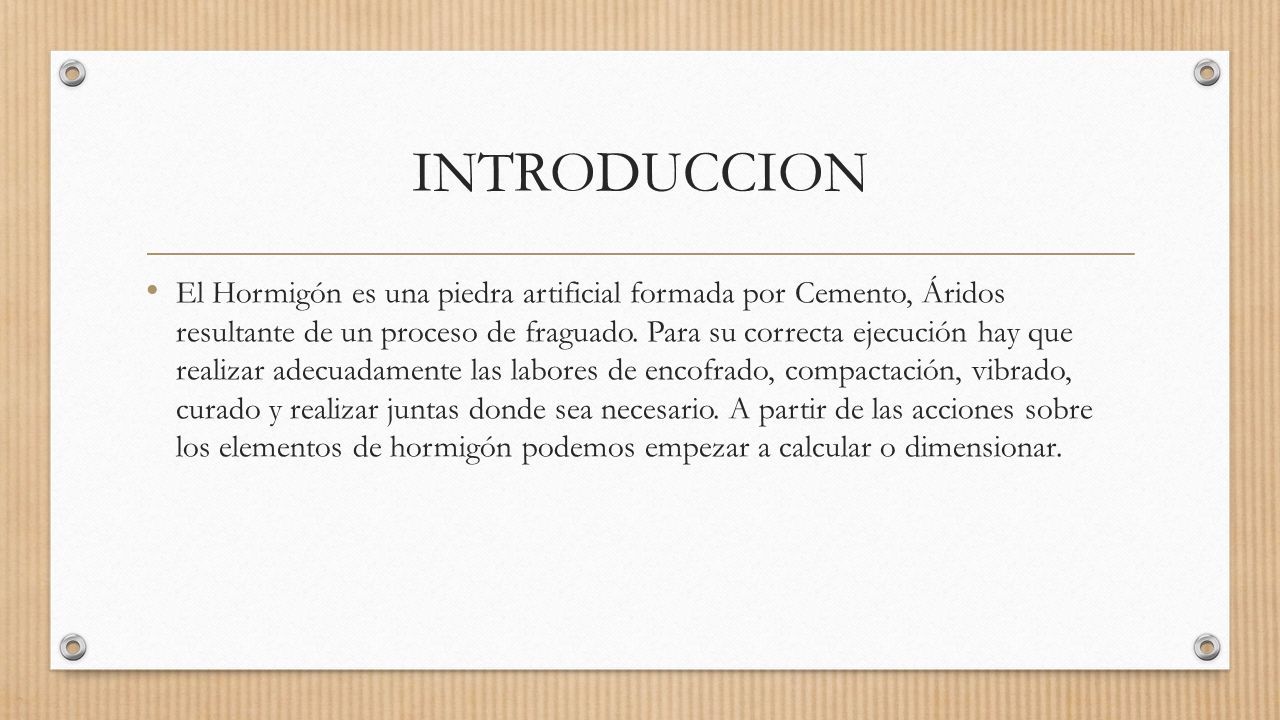

2 INTRODUCCION El Hormigón es una piedra artificial formada por Cemento, Áridos resultante de un proceso de fraguado. Para su correcta ejecución hay que realizar adecuadamente las labores de encofrado, compactación, vibrado, curado y realizar juntas donde sea necesario. A partir de las acciones sobre los elementos de hormigón podemos empezar a calcular o dimensionar.

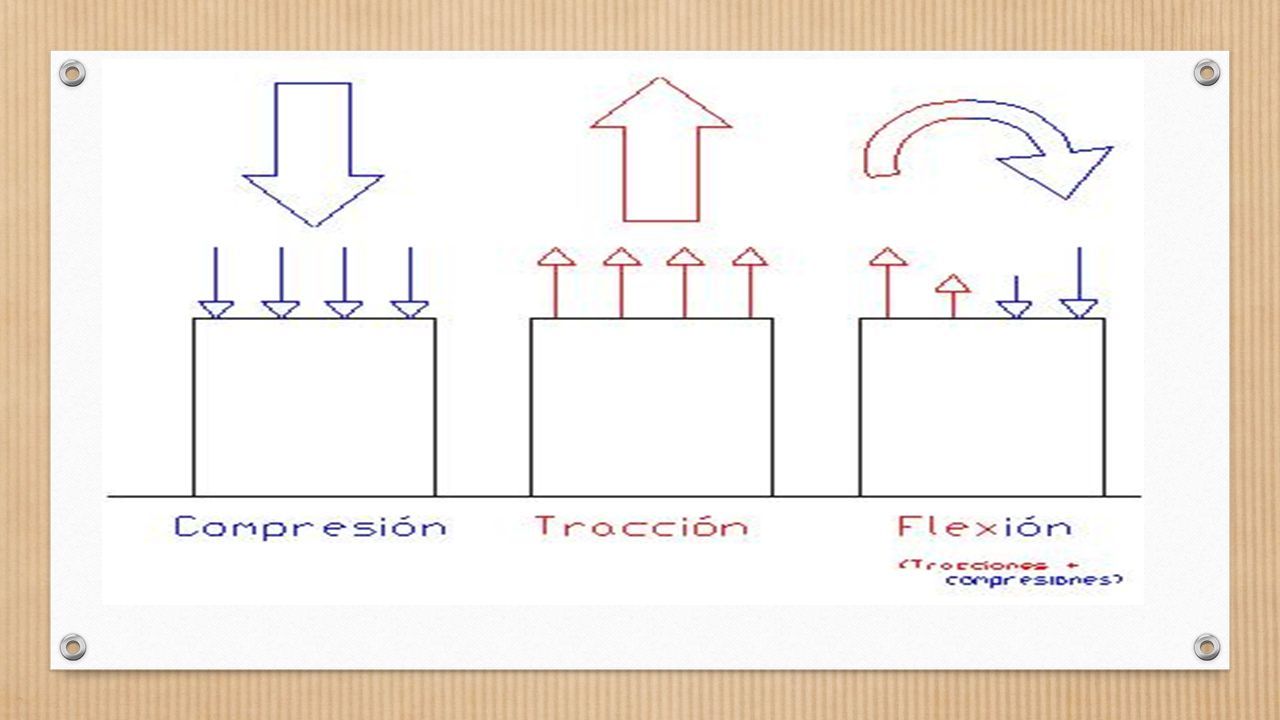

3

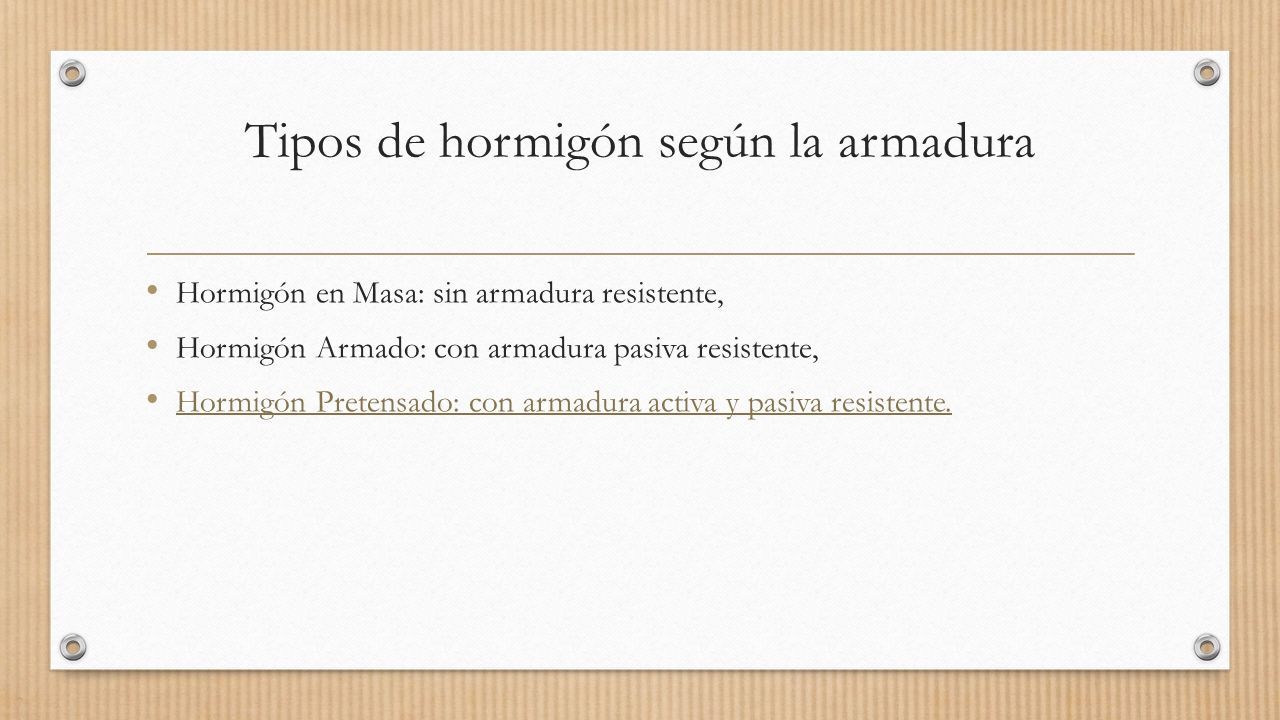

4 Tipos de hormigón según la armadura Hormigón en Masa: sin armadura resistente, Hormigón Armado: con armadura pasiva resistente, Hormigón Pretensado: con armadura activa y pasiva resistente.

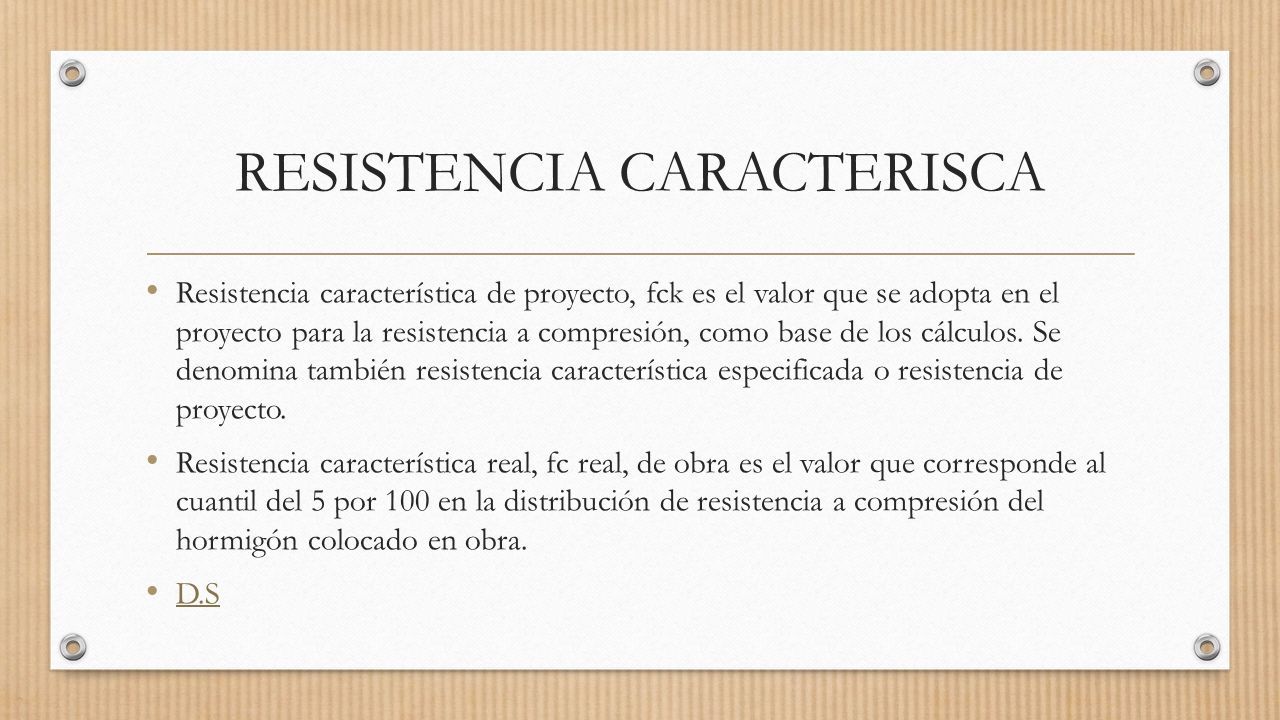

5 RESISTENCIA CARACTERISCA Resistencia característica de proyecto, fck es el valor que se adopta en el proyecto para la resistencia a compresión, como base de los cálculos. Se denomina también resistencia característica especificada o resistencia de proyecto. Resistencia característica real, fc real, de obra es el valor que corresponde al cuantil del 5 por 100 en la distribución de resistencia a compresión del hormigón colocado en obra. D.S

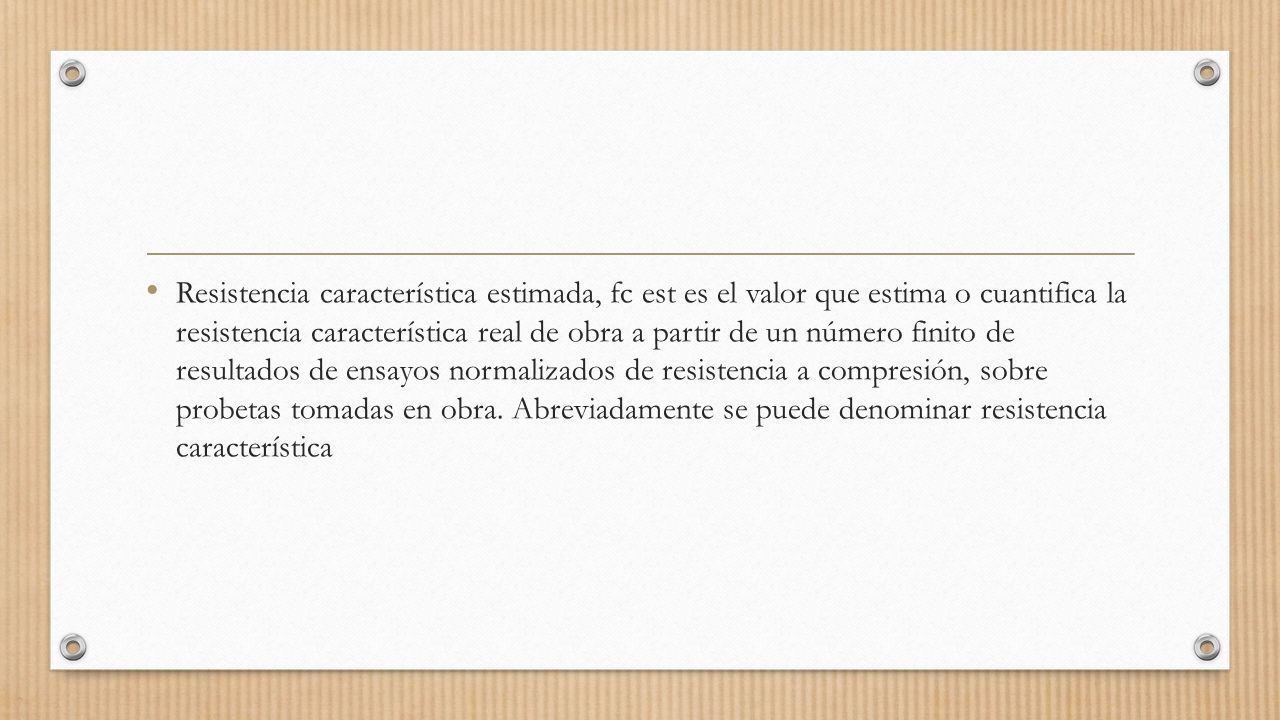

6 Resistencia característica estimada, fc est es el valor que estima o cuantifica la resistencia característica real de obra a partir de un número finito de resultados de ensayos normalizados de resistencia a compresión, sobre probetas tomadas en obra. Abreviadamente se puede denominar resistencia característica

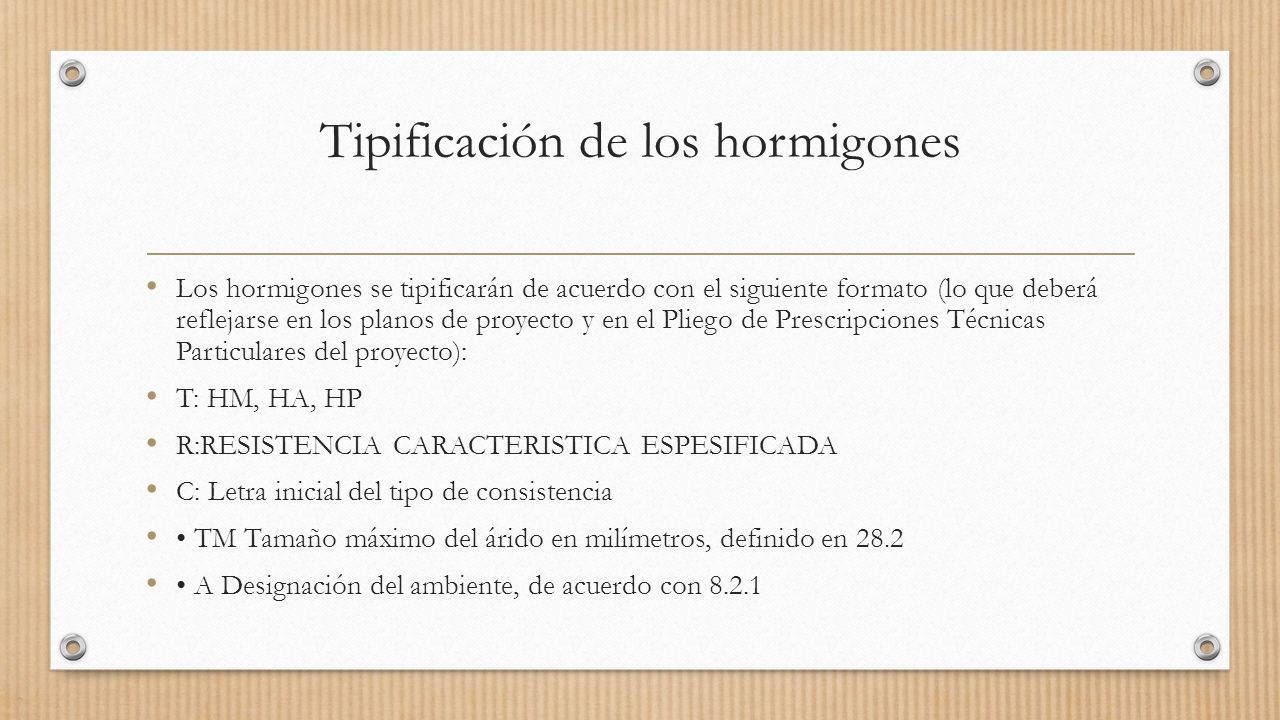

7 Tipificación de los hormigones Los hormigones se tipificarán de acuerdo con el siguiente formato (lo que deberá reflejarse en los planos de proyecto y en el Pliego de Prescripciones Técnicas Particulares del proyecto): T: HM, HA, HP R:RESISTENCIA CARACTERISTICA ESPESIFICADA C: Letra inicial del tipo de consistencia TM Tamaño máximo del árido en milímetros, definido en 28.2 A Designación del ambiente, de acuerdo con 8.2.1

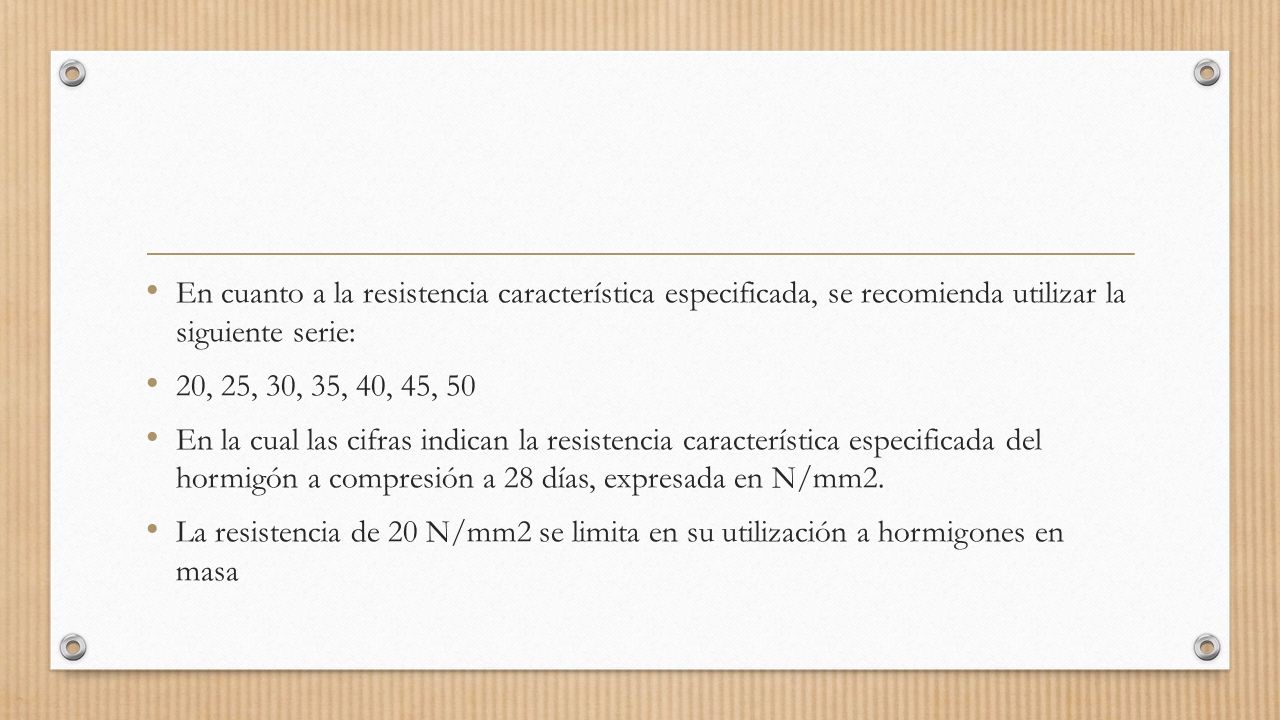

8 En cuanto a la resistencia característica especificada, se recomienda utilizar la siguiente serie: 20, 25, 30, 35, 40, 45, 50 En la cual las cifras indican la resistencia característica especificada del hormigón a compresión a 28 días, expresada en N/mm2. La resistencia de 20 N/mm2 se limita en su utilización a hormigones en masa

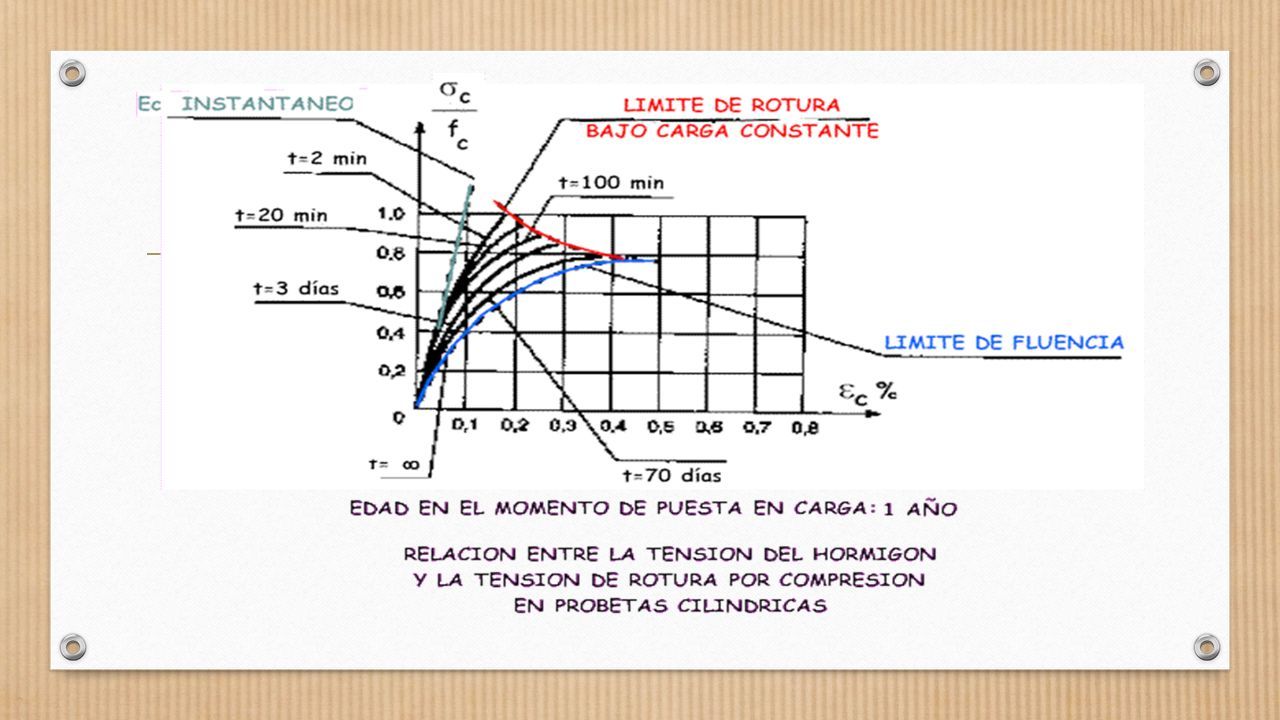

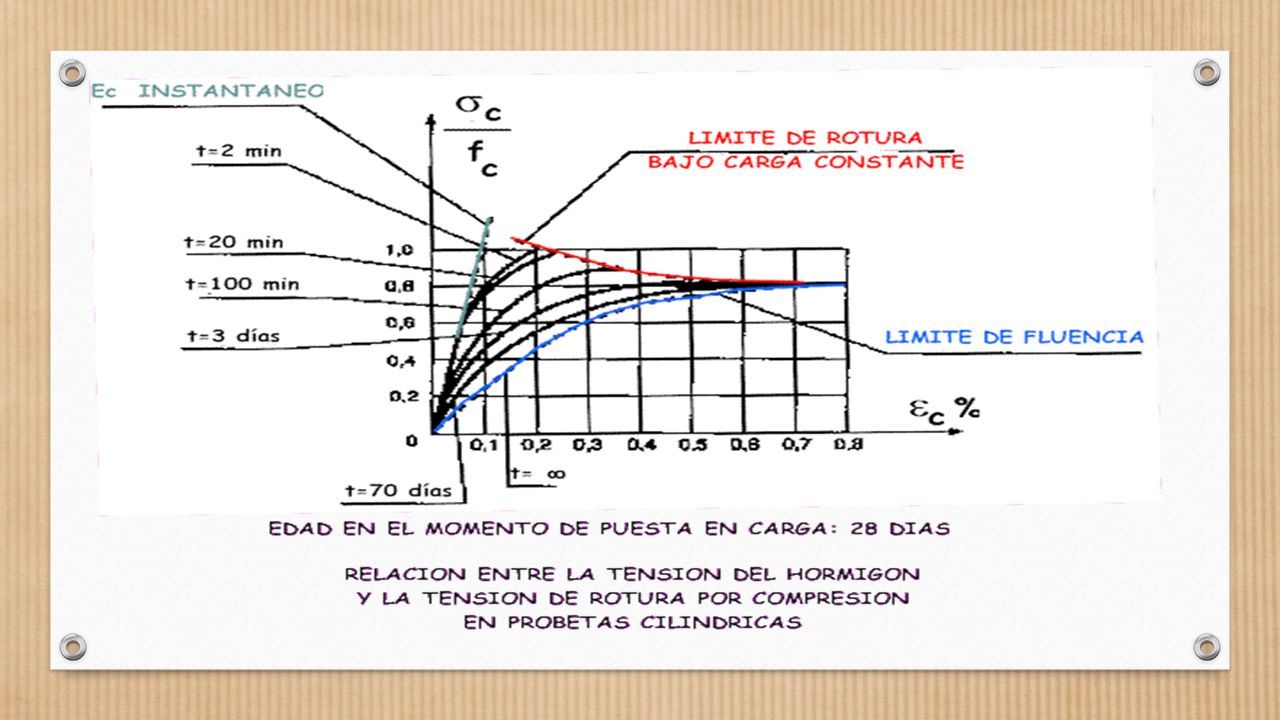

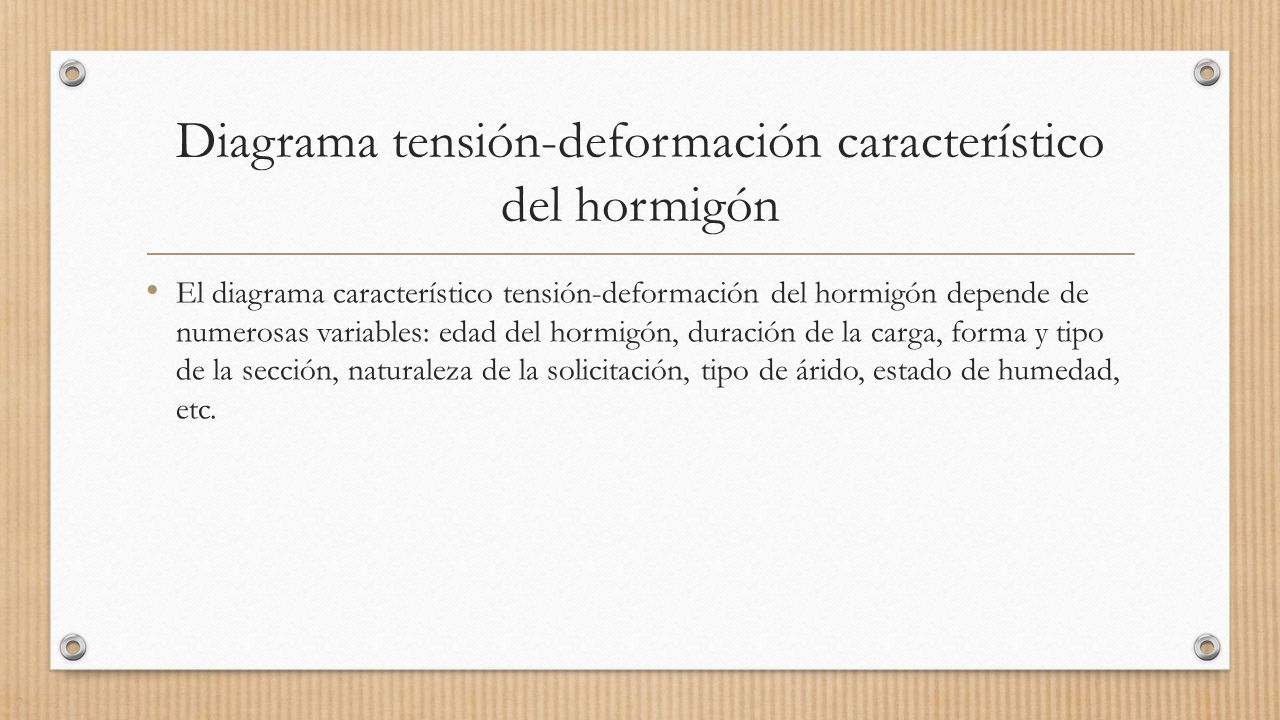

9 Diagrama tensión-deformación característico del hormigón El diagrama característico tensión-deformación del hormigón depende de numerosas variables: edad del hormigón, duración de la carga, forma y tipo de la sección, naturaleza de la solicitación, tipo de árido, estado de humedad, etc.

10

11

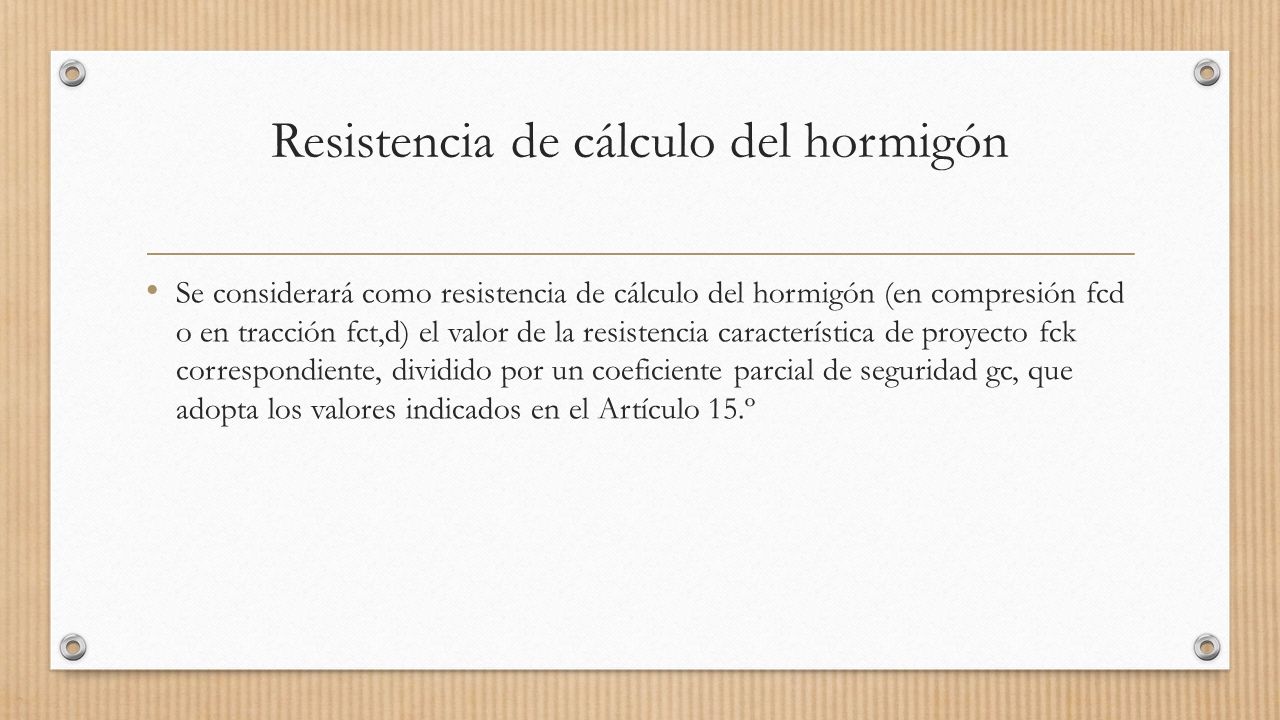

12 Resistencia de cálculo del hormigón Se considerará como resistencia de cálculo del hormigón (en compresión fcd o en tracción fct,d) el valor de la resistencia característica de proyecto fck correspondiente, dividido por un coeficiente parcial de seguridad gc, que adopta los valores indicados en el Artículo 15.º

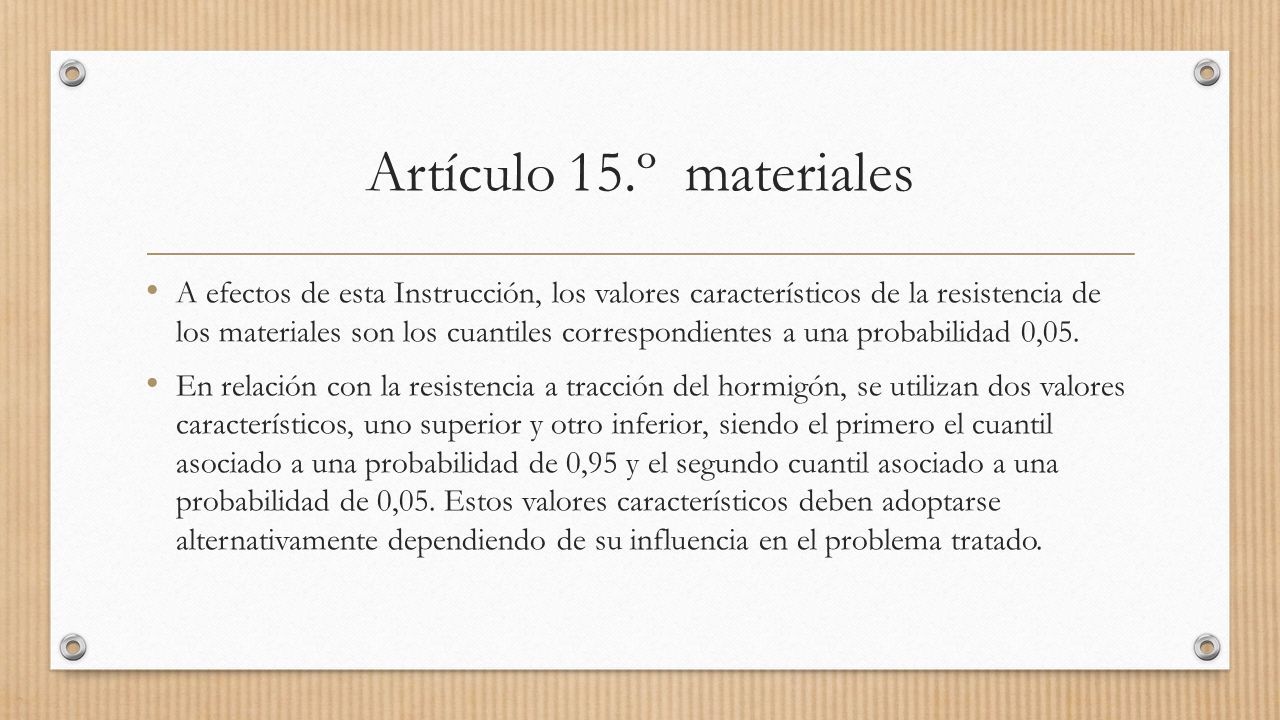

13 Artículo 15.º materiales A efectos de esta Instrucción, los valores característicos de la resistencia de los materiales son los cuantiles correspondientes a una probabilidad 0,05. En relación con la resistencia a tracción del hormigón, se utilizan dos valores característicos, uno superior y otro inferior, siendo el primero el cuantil asociado a una probabilidad de 0,95 y el segundo cuantil asociado a una probabilidad de 0,05. Estos valores característicos deben adoptarse alternativamente dependiendo de su influencia en el problema tratado.

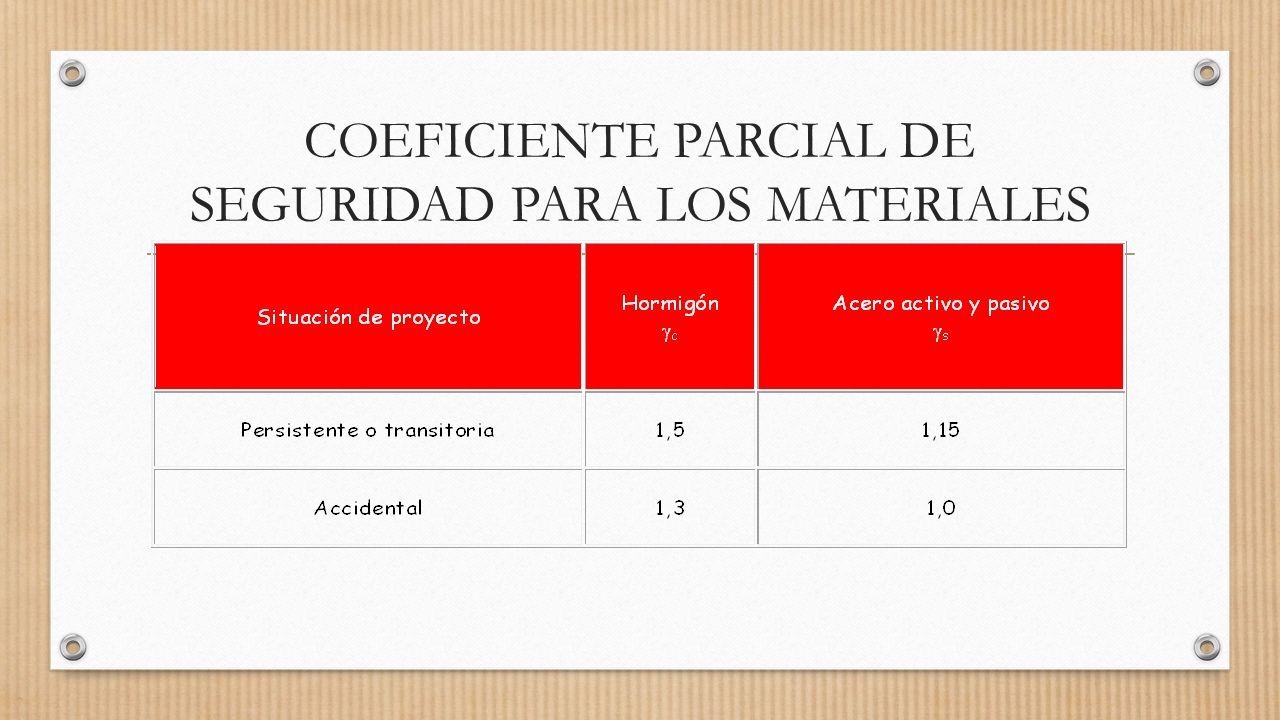

14 COEFICIENTE PARCIAL DE SEGURIDAD PARA LOS MATERIALES

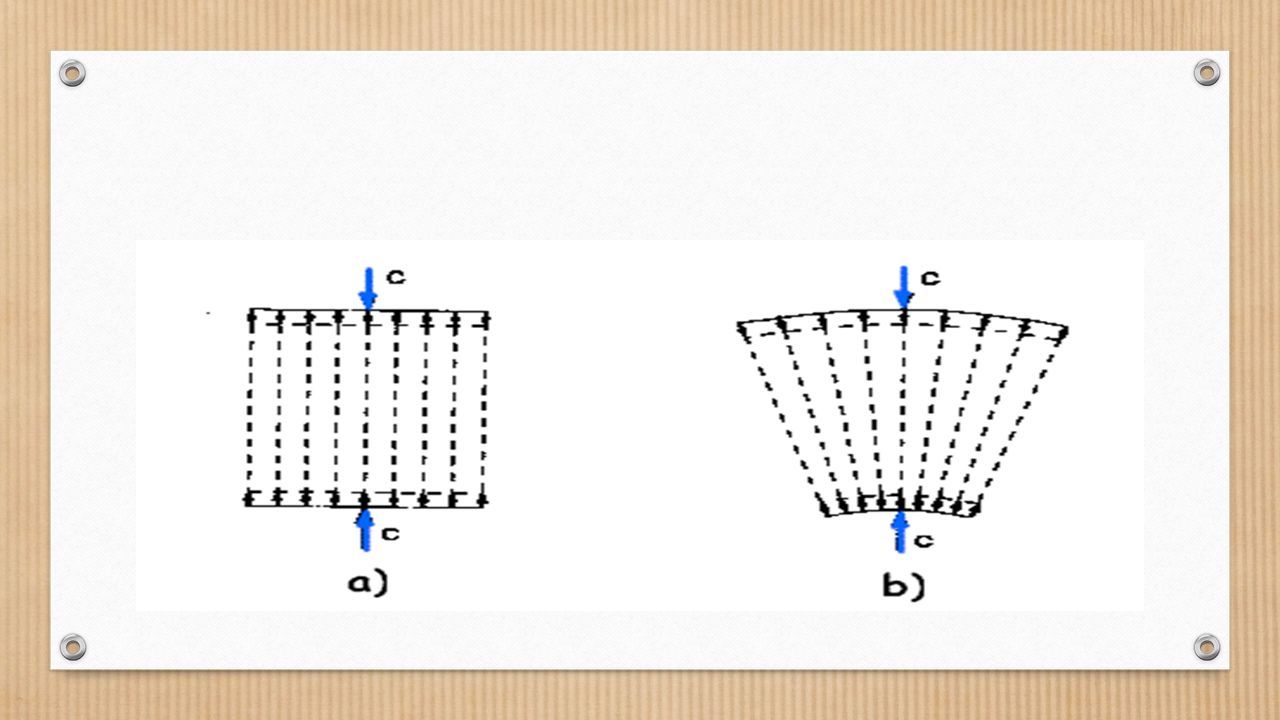

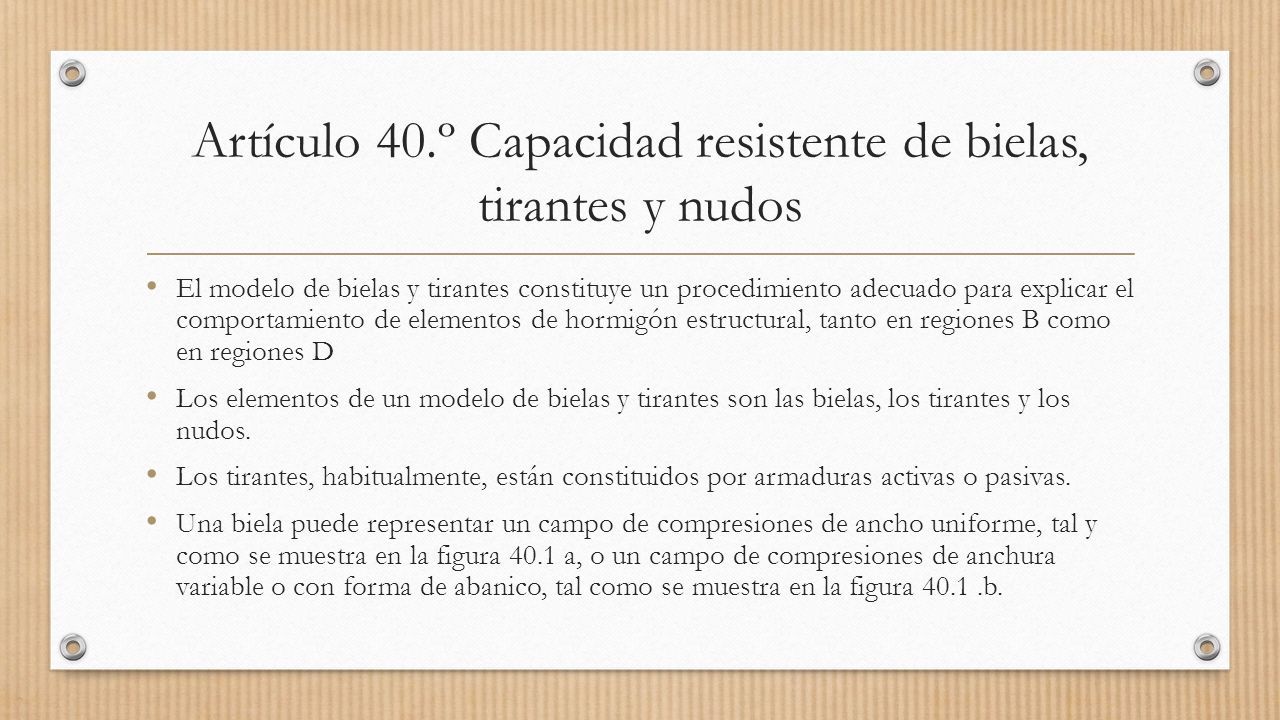

15 Artículo 40.º Capacidad resistente de bielas, tirantes y nudos El modelo de bielas y tirantes constituye un procedimiento adecuado para explicar el comportamiento de elementos de hormigón estructural, tanto en regiones B como en regiones D Los elementos de un modelo de bielas y tirantes son las bielas, los tirantes y los nudos. Los tirantes, habitualmente, están constituidos por armaduras activas o pasivas. Una biela puede representar un campo de compresiones de ancho uniforme, tal y como se muestra en la figura 40.1 a, o un campo de compresiones de anchura variable o con forma de abanico, tal como se muestra en la figura 40.1.b.

16

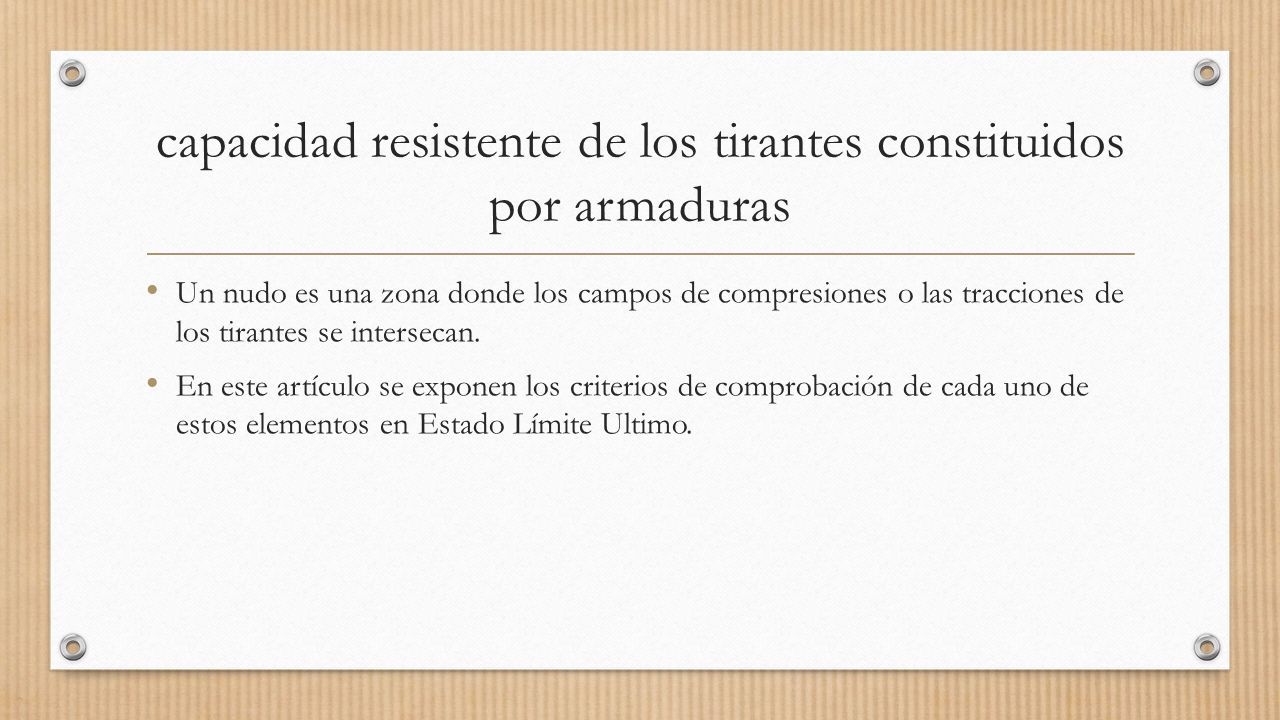

17 capacidad resistente de los tirantes constituidos por armaduras Un nudo es una zona donde los campos de compresiones o las tracciones de los tirantes se intersecan. En este artículo se exponen los criterios de comprobación de cada uno de estos elementos en Estado Límite Ultimo.

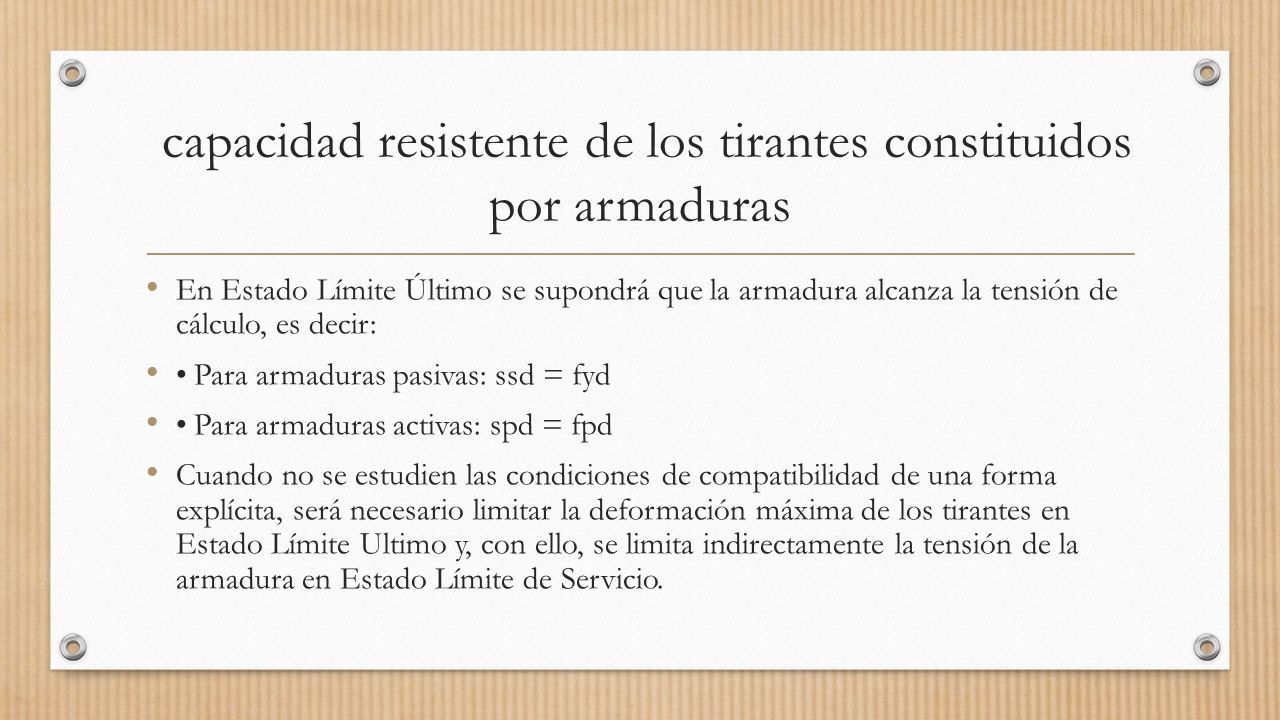

18 capacidad resistente de los tirantes constituidos por armaduras En Estado Límite Último se supondrá que la armadura alcanza la tensión de cálculo, es decir: Para armaduras pasivas: ssd = fyd Para armaduras activas: spd = fpd Cuando no se estudien las condiciones de compatibilidad de una forma explícita, será necesario limitar la deformación máxima de los tirantes en Estado Límite Ultimo y, con ello, se limita indirectamente la tensión de la armadura en Estado Límite de Servicio.

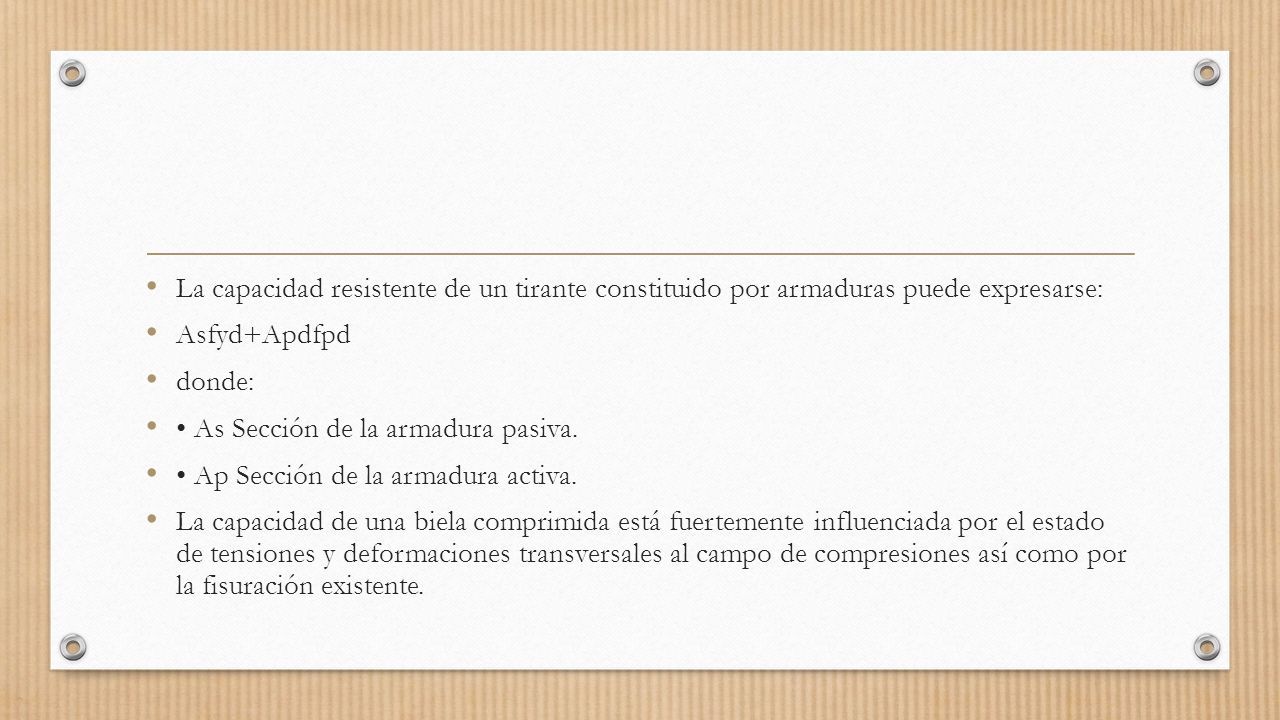

19 La capacidad resistente de un tirante constituido por armaduras puede expresarse: Asfyd+Apdfpd donde: As Sección de la armadura pasiva. Ap Sección de la armadura activa. La capacidad de una biela comprimida está fuertemente influenciada por el estado de tensiones y deformaciones transversales al campo de compresiones así como por la fisuración existente.

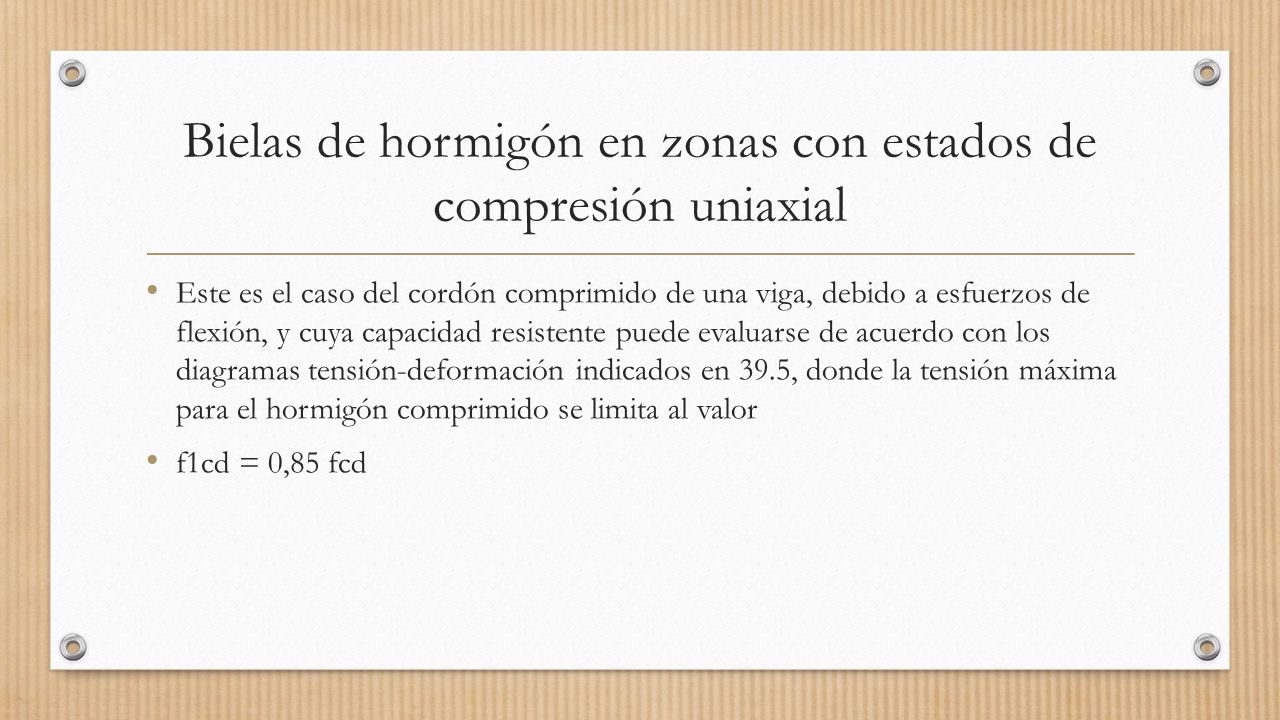

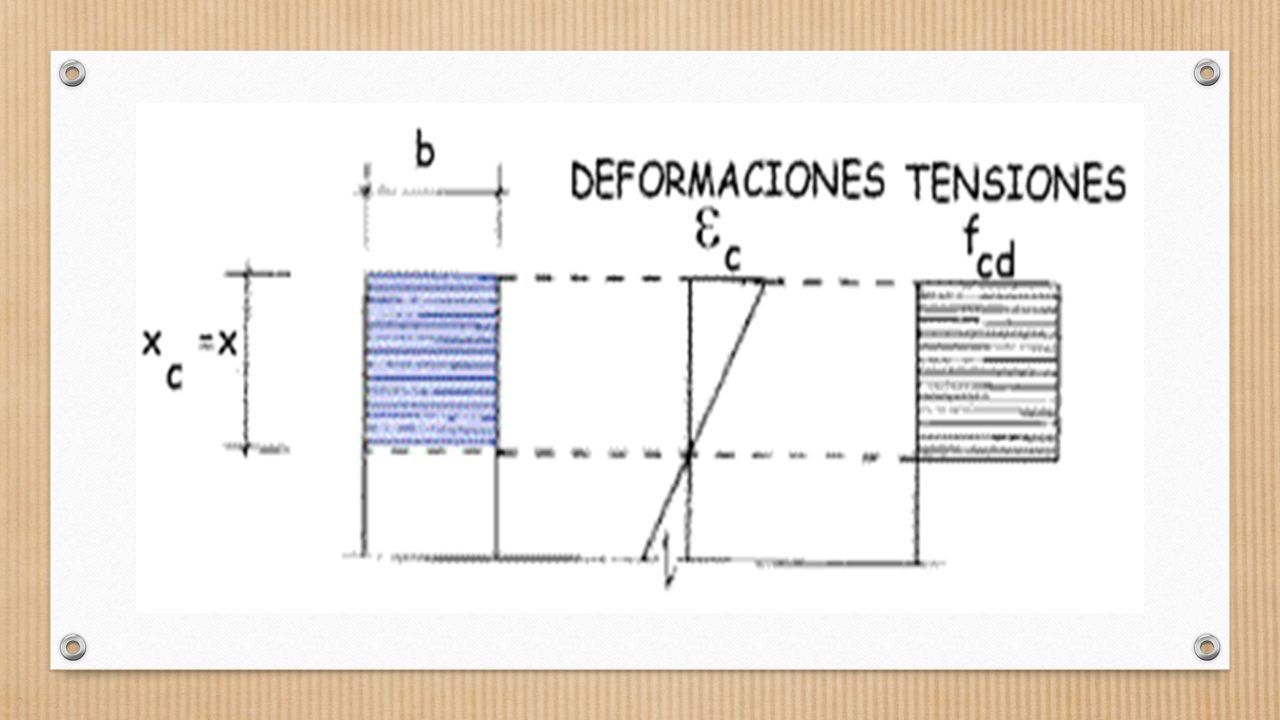

20 Bielas de hormigón en zonas con estados de compresión uniaxial Este es el caso del cordón comprimido de una viga, debido a esfuerzos de flexión, y cuya capacidad resistente puede evaluarse de acuerdo con los diagramas tensión-deformación indicados en 39.5, donde la tensión máxima para el hormigón comprimido se limita al valor f1cd = 0,85 fcd

21

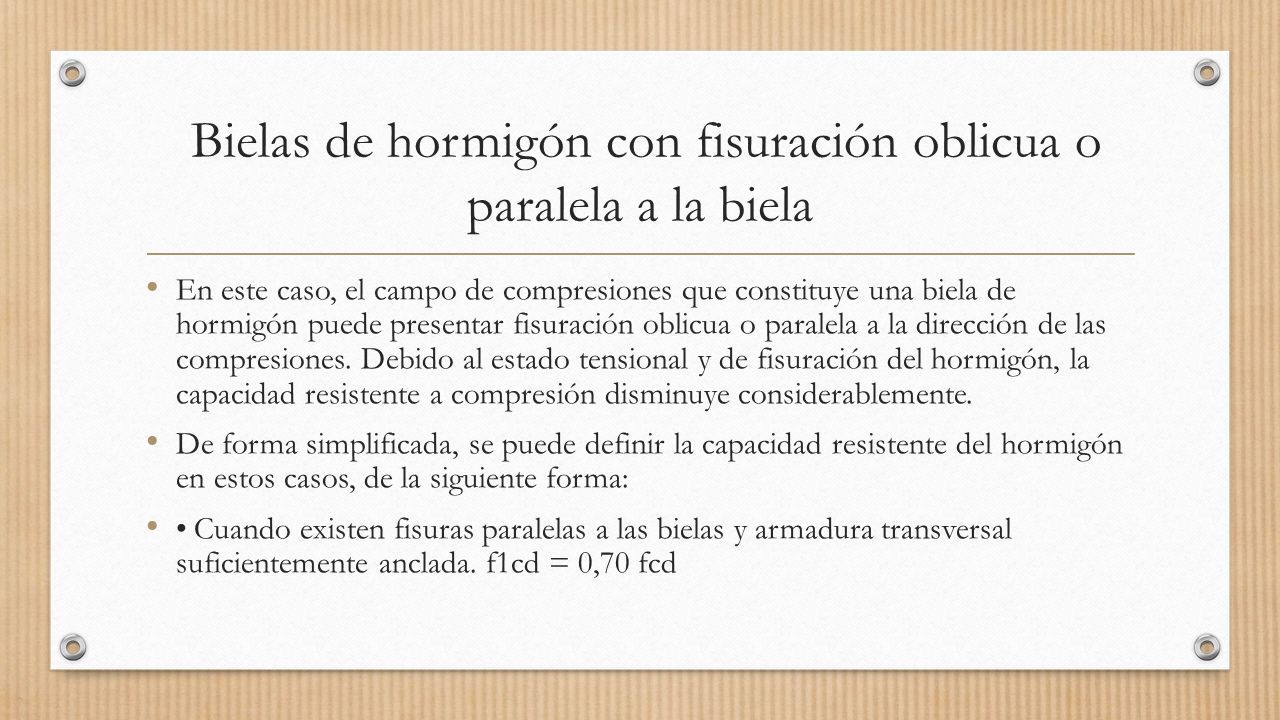

22 Bielas de hormigón con fisuración oblicua o paralela a la biela En este caso, el campo de compresiones que constituye una biela de hormigón puede presentar fisuración oblicua o paralela a la dirección de las compresiones. Debido al estado tensional y de fisuración del hormigón, la capacidad resistente a compresión disminuye considerablemente. De forma simplificada, se puede definir la capacidad resistente del hormigón en estos casos, de la siguiente forma: Cuando existen fisuras paralelas a las bielas y armadura transversal suficientemente anclada. f1cd = 0,70 fcd

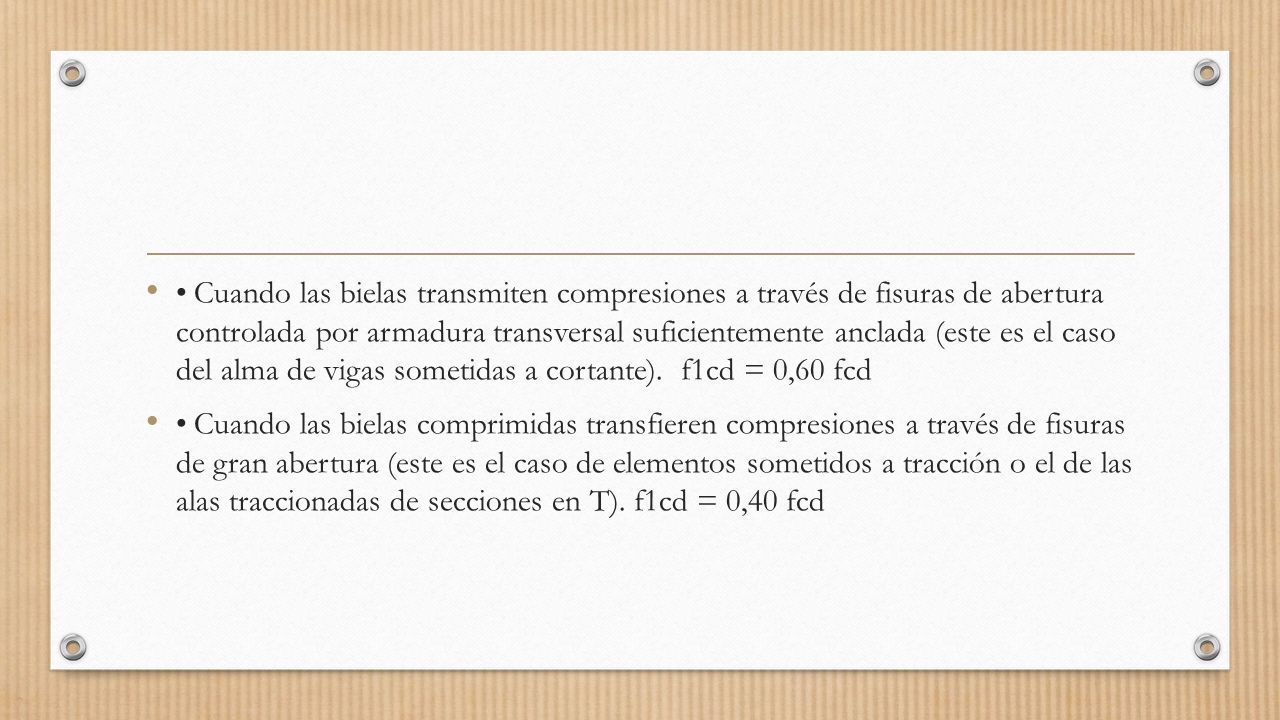

23 Cuando las bielas transmiten compresiones a través de fisuras de abertura controlada por armadura transversal suficientemente anclada (este es el caso del alma de vigas sometidas a cortante). f1cd = 0,60 fcd Cuando las bielas comprimidas transfieren compresiones a través de fisuras de gran abertura (este es el caso de elementos sometidos a tracción o el de las alas traccionadas de secciones en T). f1cd = 0,40 fcd

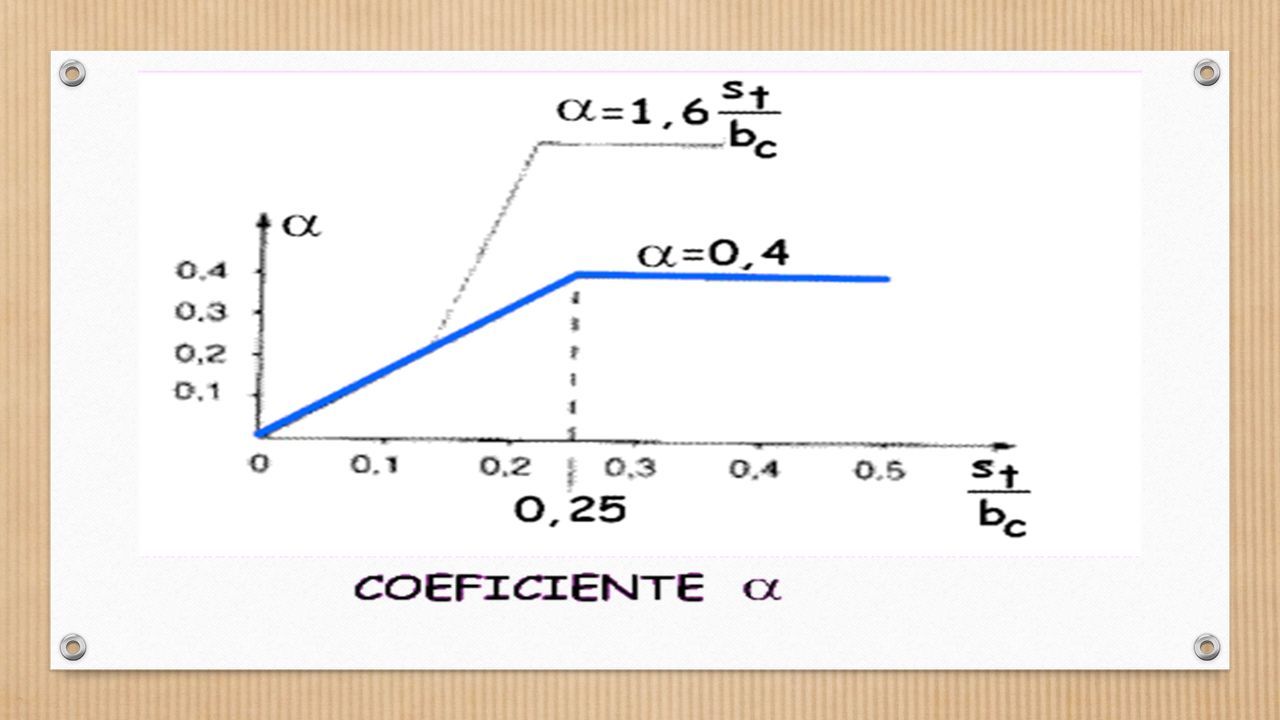

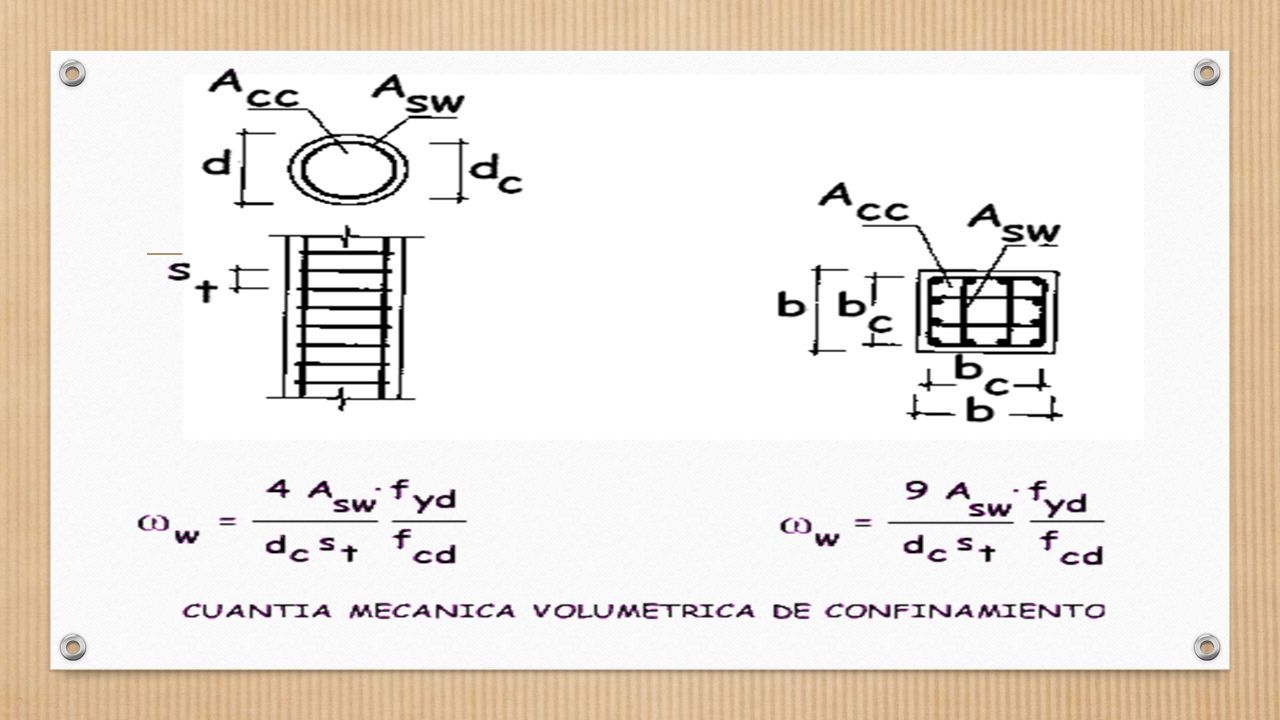

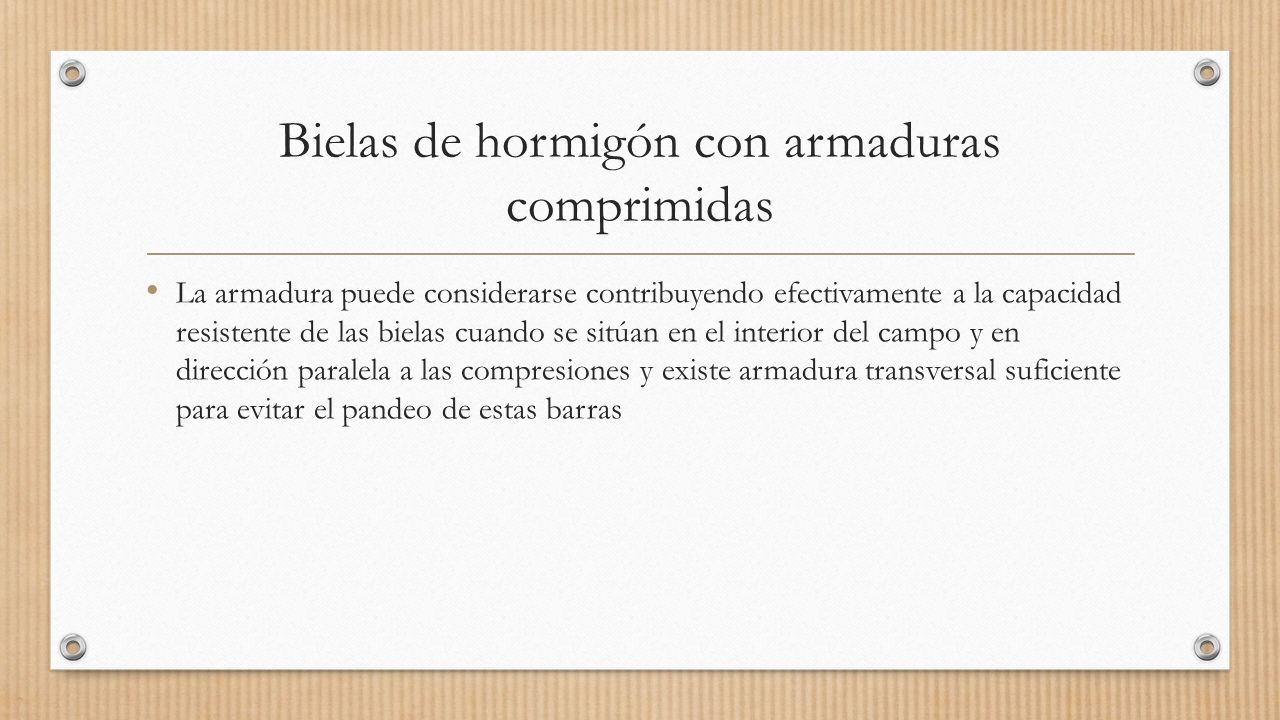

24 Bielas de hormigón con armaduras comprimidas La armadura puede considerarse contribuyendo efectivamente a la capacidad resistente de las bielas cuando se sitúan en el interior del campo y en dirección paralela a las compresiones y existe armadura transversal suficiente para evitar el pandeo de estas barras

25

26

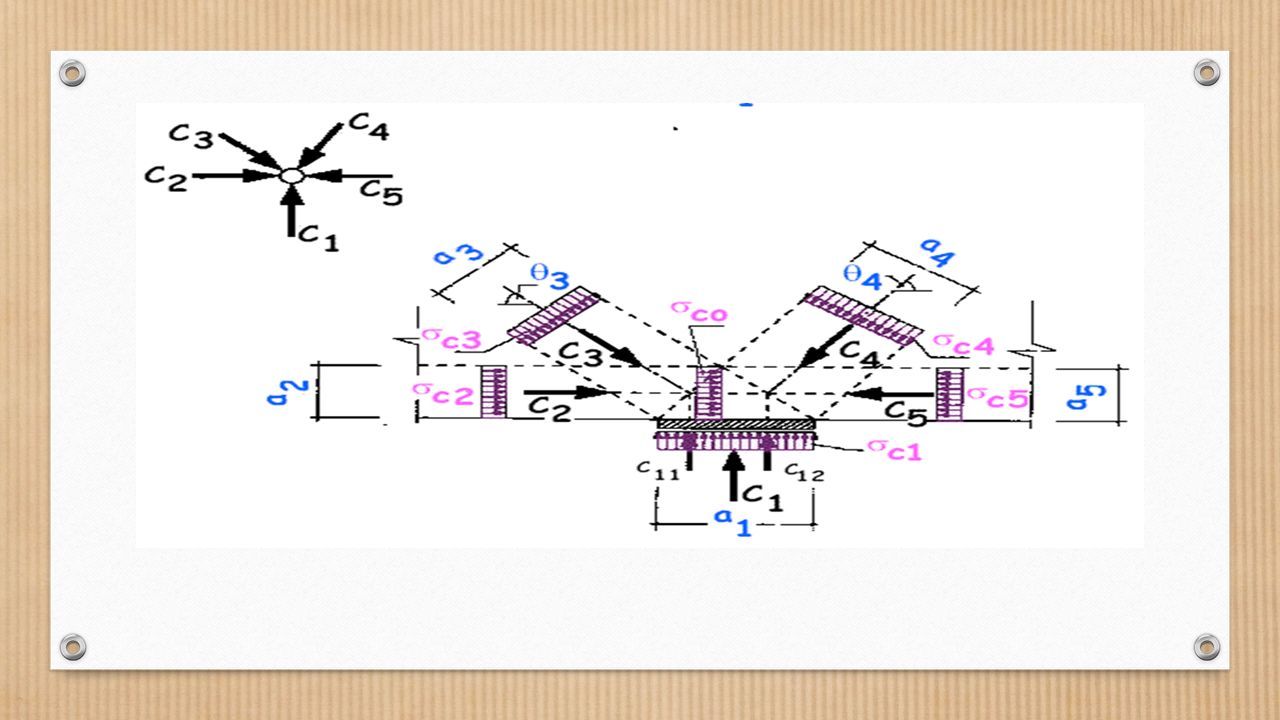

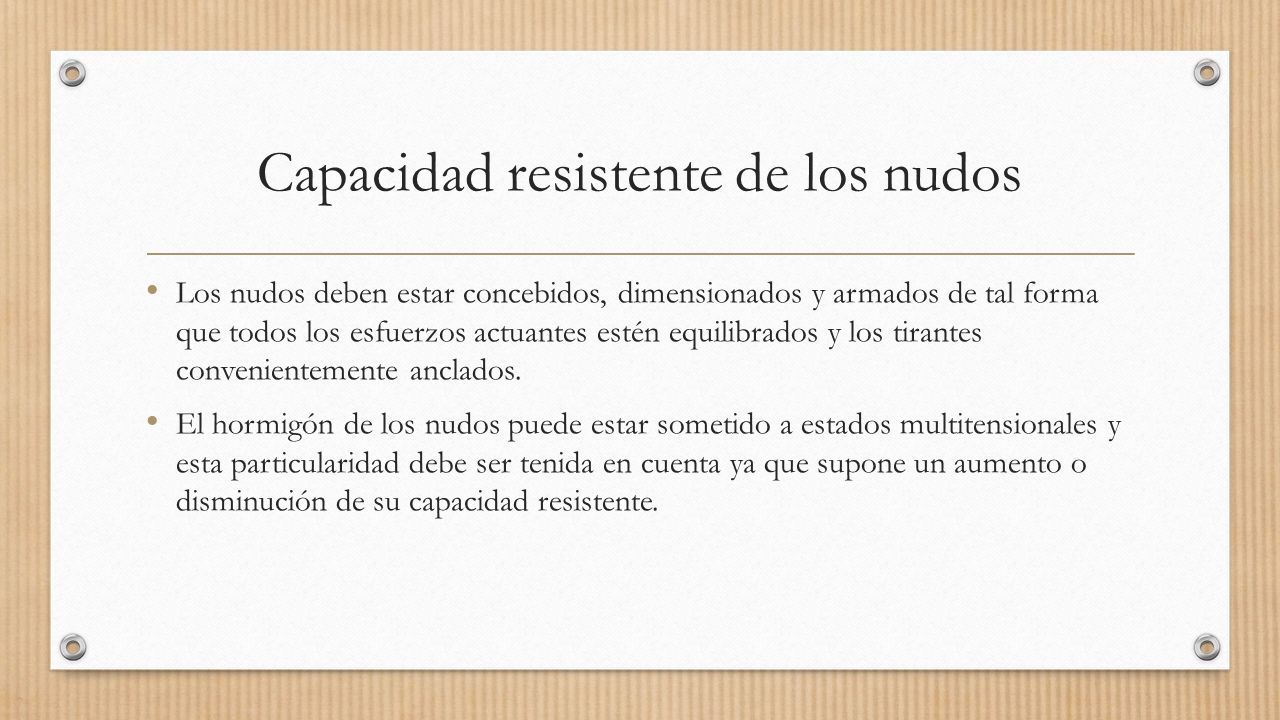

27 Capacidad resistente de los nudos Los nudos deben estar concebidos, dimensionados y armados de tal forma que todos los esfuerzos actuantes estén equilibrados y los tirantes convenientemente anclados. El hormigón de los nudos puede estar sometido a estados multitensionales y esta particularidad debe ser tenida en cuenta ya que supone un aumento o disminución de su capacidad resistente.

28

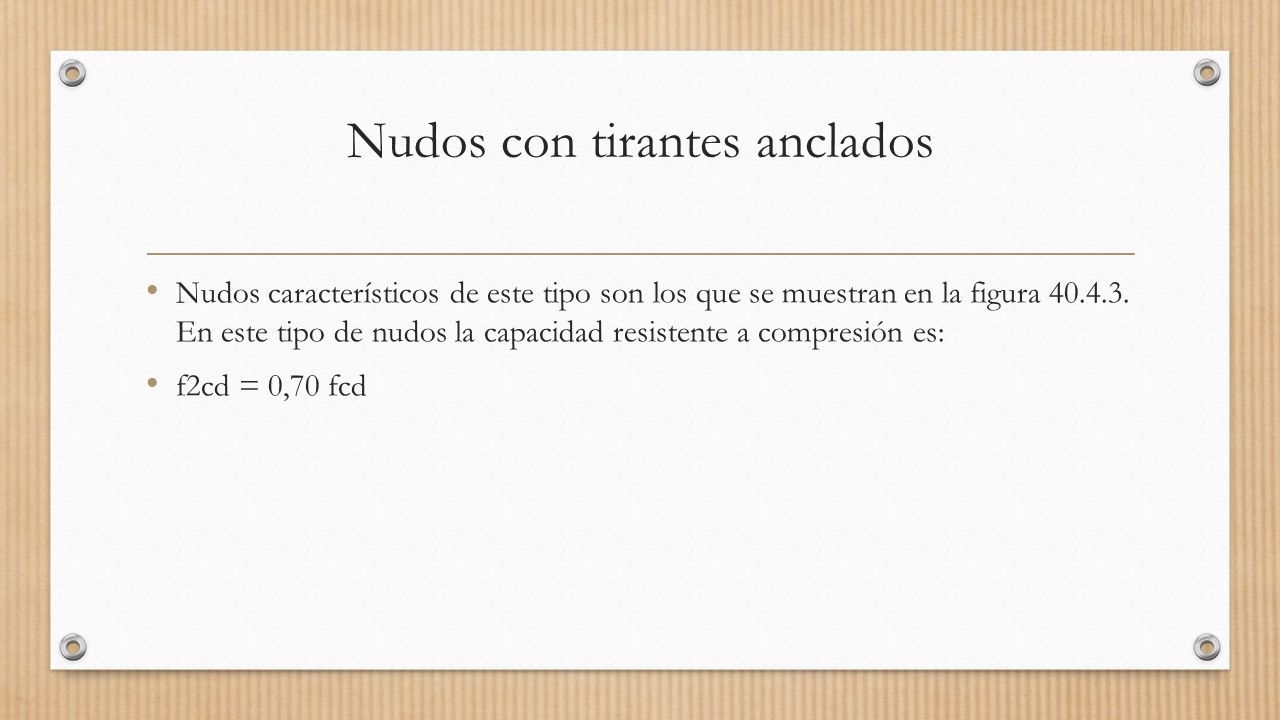

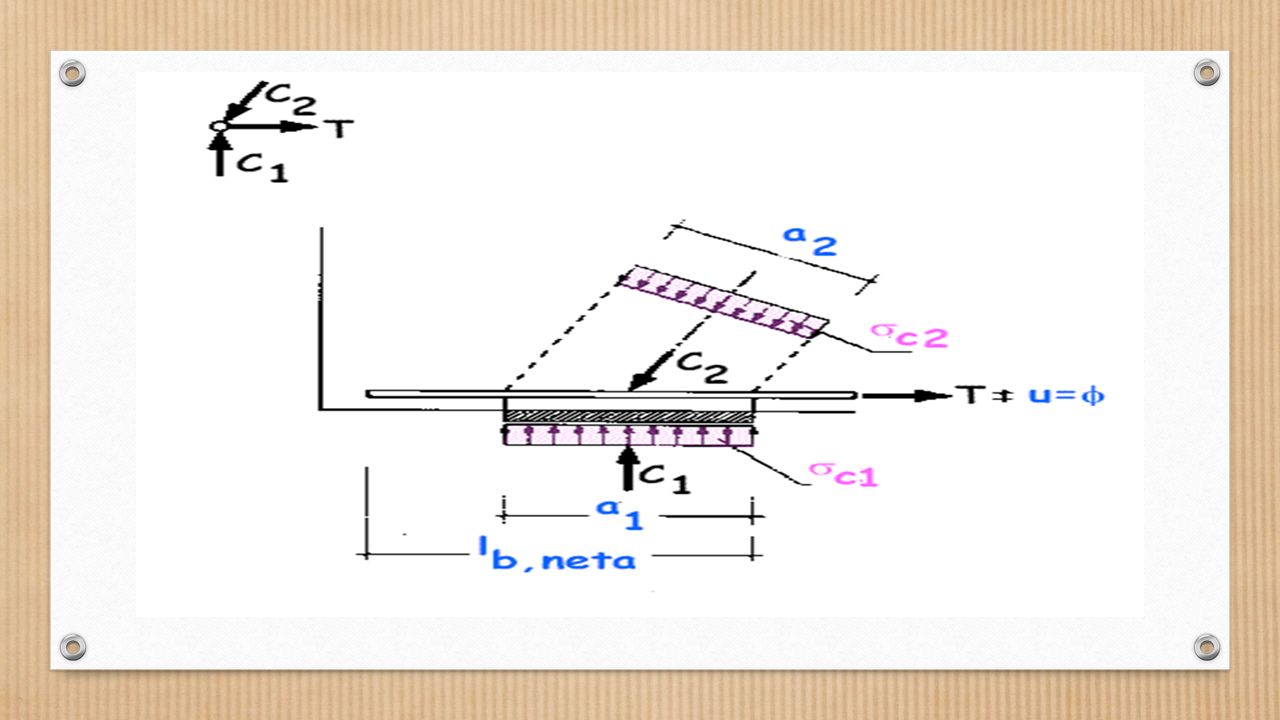

29 Nudos con tirantes anclados Nudos característicos de este tipo son los que se muestran en la figura 40.4.3. En este tipo de nudos la capacidad resistente a compresión es: f2cd = 0,70 fcd

30
