1 PROFESOR: ROBERTO CANQUE ALUMNOS: DENNYS TANGARA XADIER VARGAS TALLER Y LABORATORIO DE ANALISIS DE CIRCUITOS 2

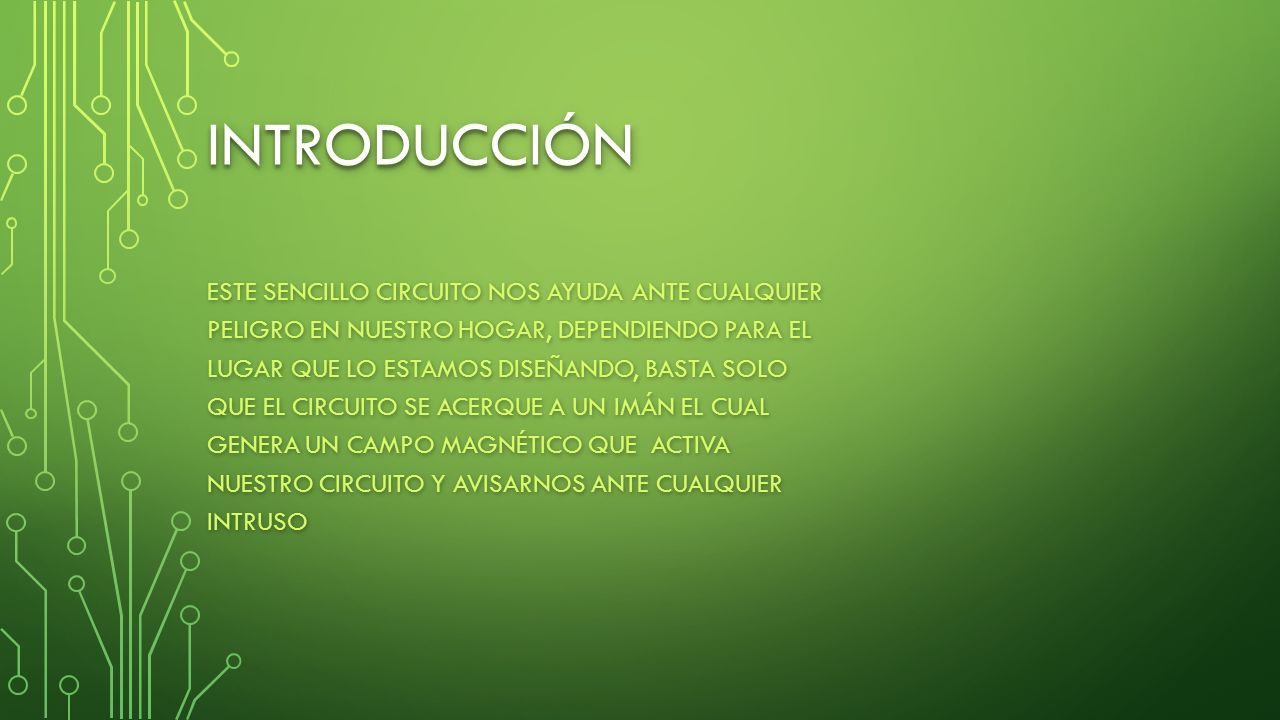

2 INTRODUCCIÓNINTRODUCCIÓN ESTE SENCILLO CIRCUITO NOS AYUDA ANTE CUALQUIER PELIGRO EN NUESTRO HOGAR, DEPENDIENDO PARA EL LUGAR QUE LO ESTAMOS DISEÑANDO, BASTA SOLO QUE EL CIRCUITO SE ACERQUE A UN IMÁN EL CUAL GENERA UN CAMPO MAGNÉTICO QUE ACTIVA NUESTRO CIRCUITO Y AVISARNOS ANTE CUALQUIER INTRUSO

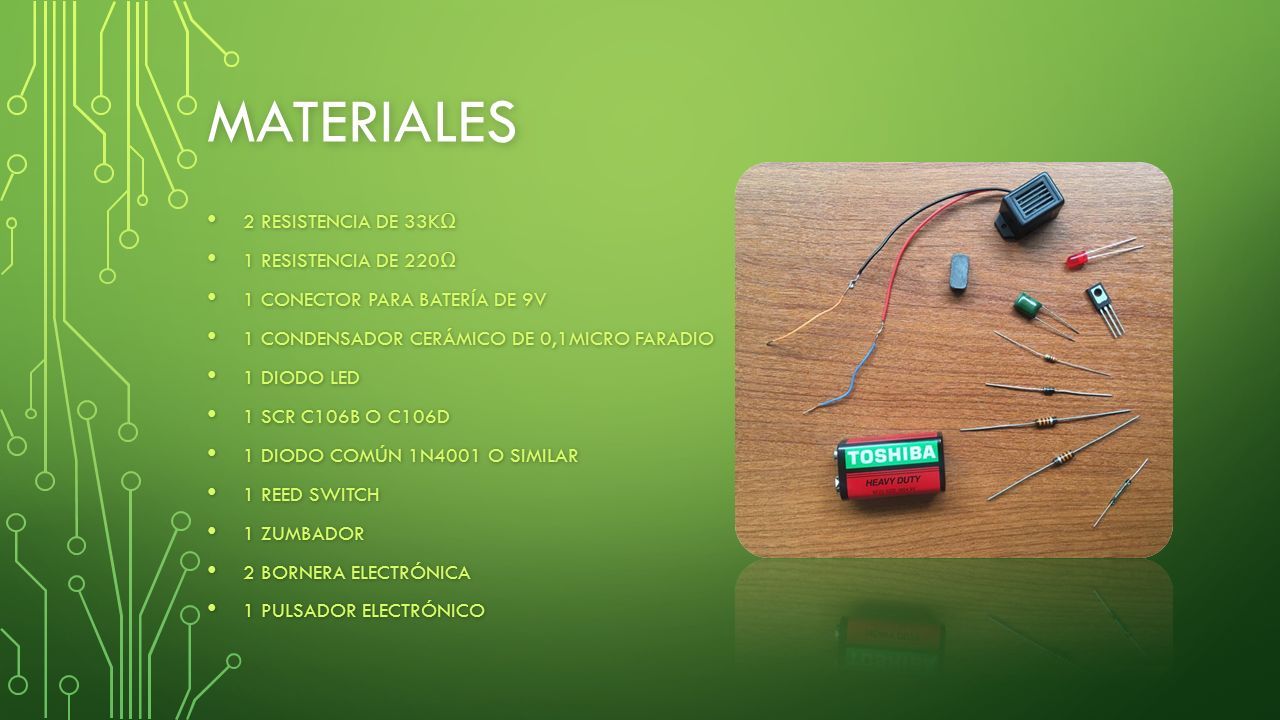

3 MATERIALES 2 RESISTENCIA DE 33KΩ 2 RESISTENCIA DE 33KΩ 1 RESISTENCIA DE 220Ω 1 RESISTENCIA DE 220Ω 1 CONECTOR PARA BATERÍA DE 9V 1 CONECTOR PARA BATERÍA DE 9V 1 CONDENSADOR CERÁMICO DE 0,1MICRO FARADIO 1 CONDENSADOR CERÁMICO DE 0,1MICRO FARADIO 1 DIODO LED 1 DIODO LED 1 SCR C106B O C106D 1 SCR C106B O C106D 1 DIODO COMÚN 1N4001 O SIMILAR 1 DIODO COMÚN 1N4001 O SIMILAR 1 REED SWITCH 1 REED SWITCH 1 ZUMBADOR 1 ZUMBADOR 2 BORNERA ELECTRÓNICA 2 BORNERA ELECTRÓNICA 1 PULSADOR ELECTRÓNICO 1 PULSADOR ELECTRÓNICO

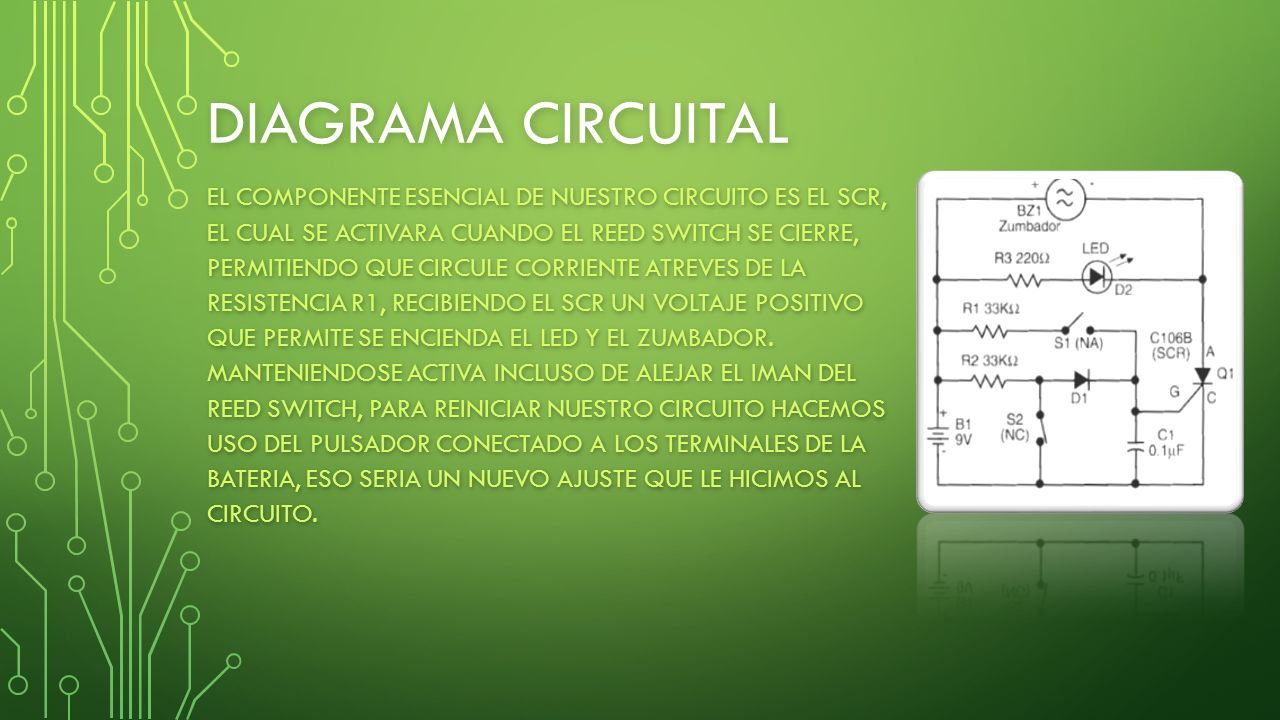

4 DIAGRAMA CIRCUITAL EL COMPONENTE ESENCIAL DE NUESTRO CIRCUITO ES EL SCR, EL CUAL SE ACTIVARA CUANDO EL REED SWITCH SE CIERRE, PERMITIENDO QUE CIRCULE CORRIENTE ATREVES DE LA RESISTENCIA R1, RECIBIENDO EL SCR UN VOLTAJE POSITIVO QUE PERMITE SE ENCIENDA EL LED Y EL ZUMBADOR. MANTENIENDOSE ACTIVA INCLUSO DE ALEJAR EL IMAN DEL REED SWITCH, PARA REINICIAR NUESTRO CIRCUITO HACEMOS USO DEL PULSADOR CONECTADO A LOS TERMINALES DE LA BATERIA, ESO SERIA UN NUEVO AJUSTE QUE LE HICIMOS AL CIRCUITO.

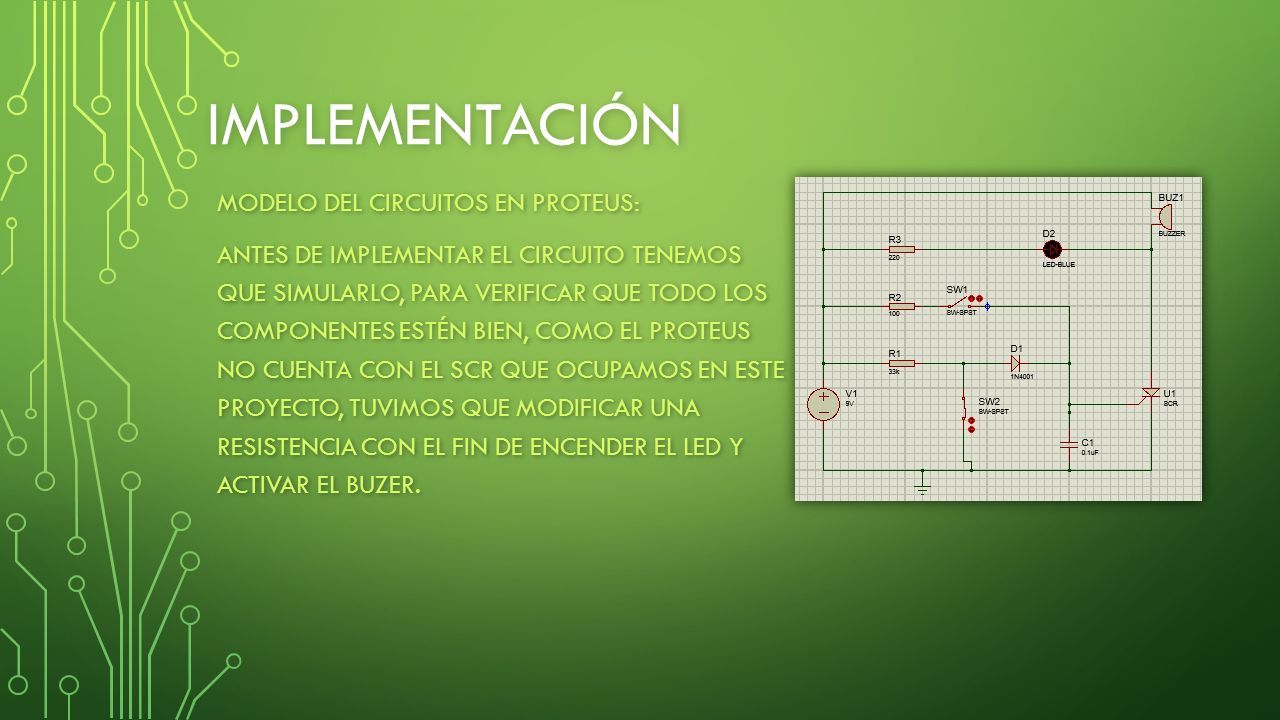

5 IMPLEMENTACIÓN MODELO DEL CIRCUITOS EN PROTEUS: ANTES DE IMPLEMENTAR EL CIRCUITO TENEMOS QUE SIMULARLO, PARA VERIFICAR QUE TODO LOS COMPONENTES ESTÉN BIEN, COMO EL PROTEUS NO CUENTA CON EL SCR QUE OCUPAMOS EN ESTE PROYECTO, TUVIMOS QUE MODIFICAR UNA RESISTENCIA CON EL FIN DE ENCENDER EL LED Y ACTIVAR EL BUZER.

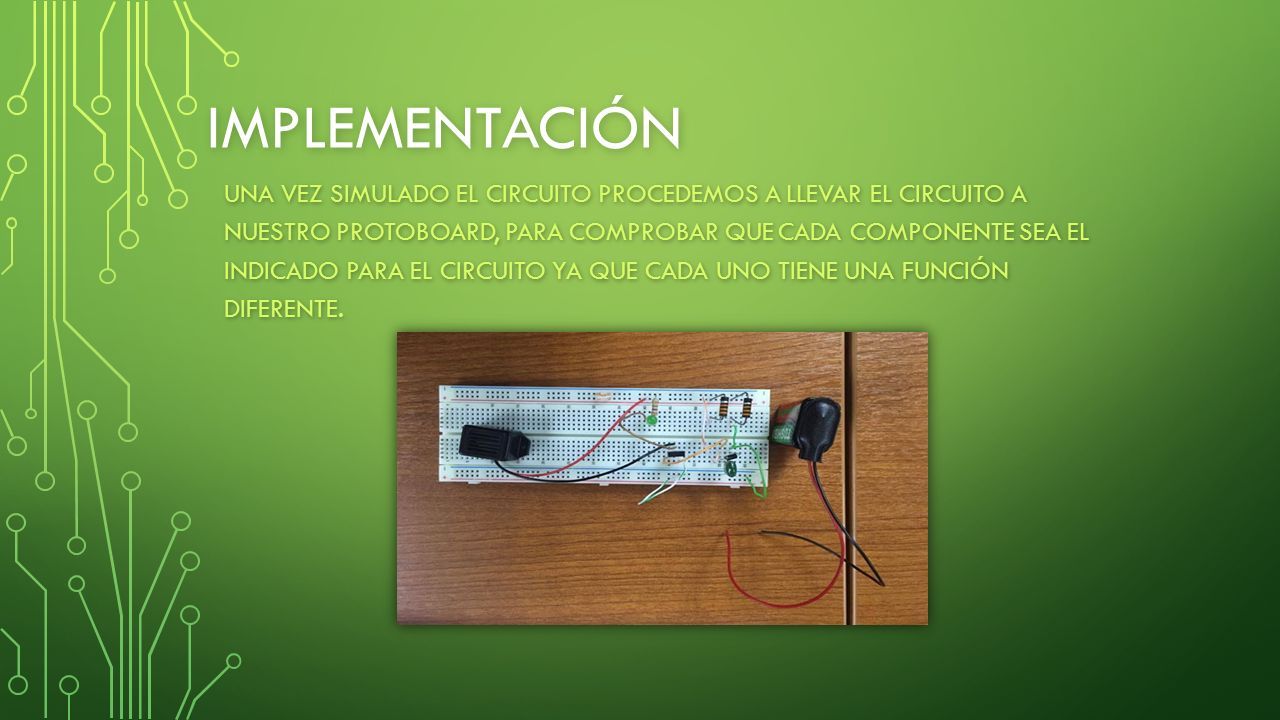

6 IMPLEMENTACIÓN UNA VEZ SIMULADO EL CIRCUITO PROCEDEMOS A LLEVAR EL CIRCUITO A NUESTRO PROTOBOARD, PARA COMPROBAR QUE CADA COMPONENTE SEA EL INDICADO PARA EL CIRCUITO YA QUE CADA UNO TIENE UNA FUNCIÓN DIFERENTE.

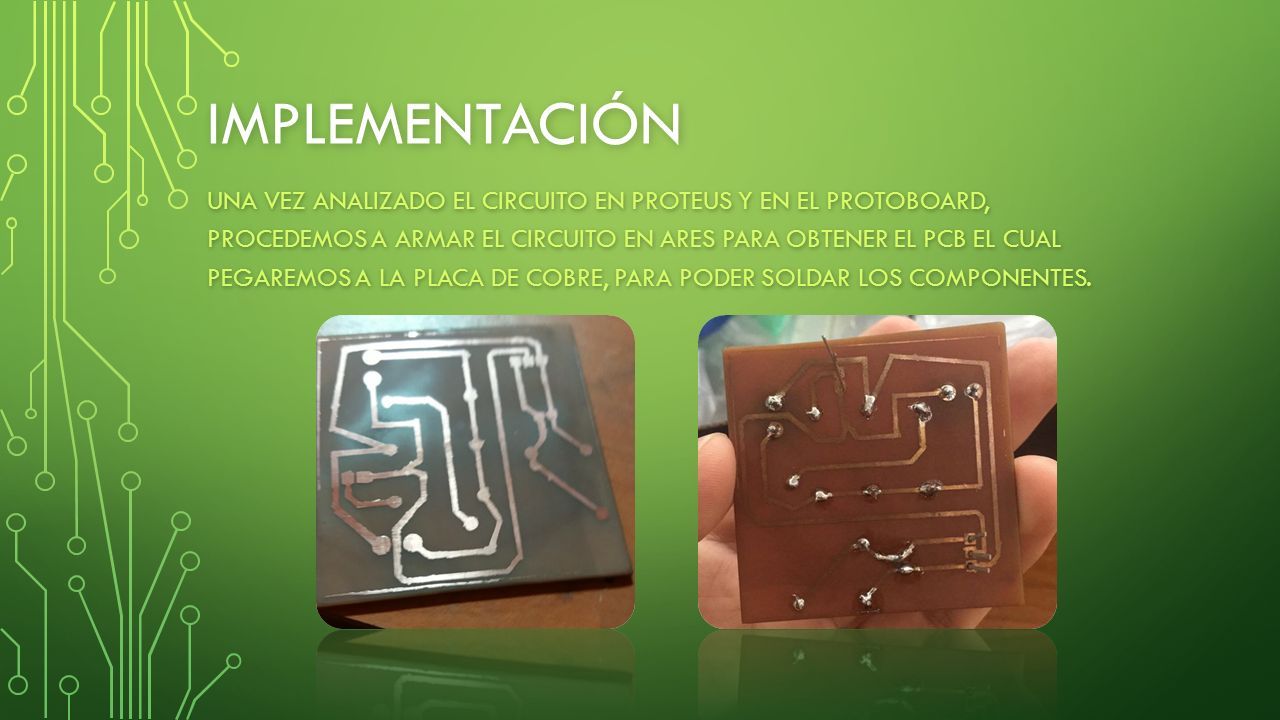

7 IMPLEMENTACIÓN UNA VEZ ANALIZADO EL CIRCUITO EN PROTEUS Y EN EL PROTOBOARD, PROCEDEMOS A ARMAR EL CIRCUITO EN ARES PARA OBTENER EL PCB EL CUAL PEGAREMOS A LA PLACA DE COBRE, PARA PODER SOLDAR LOS COMPONENTES.

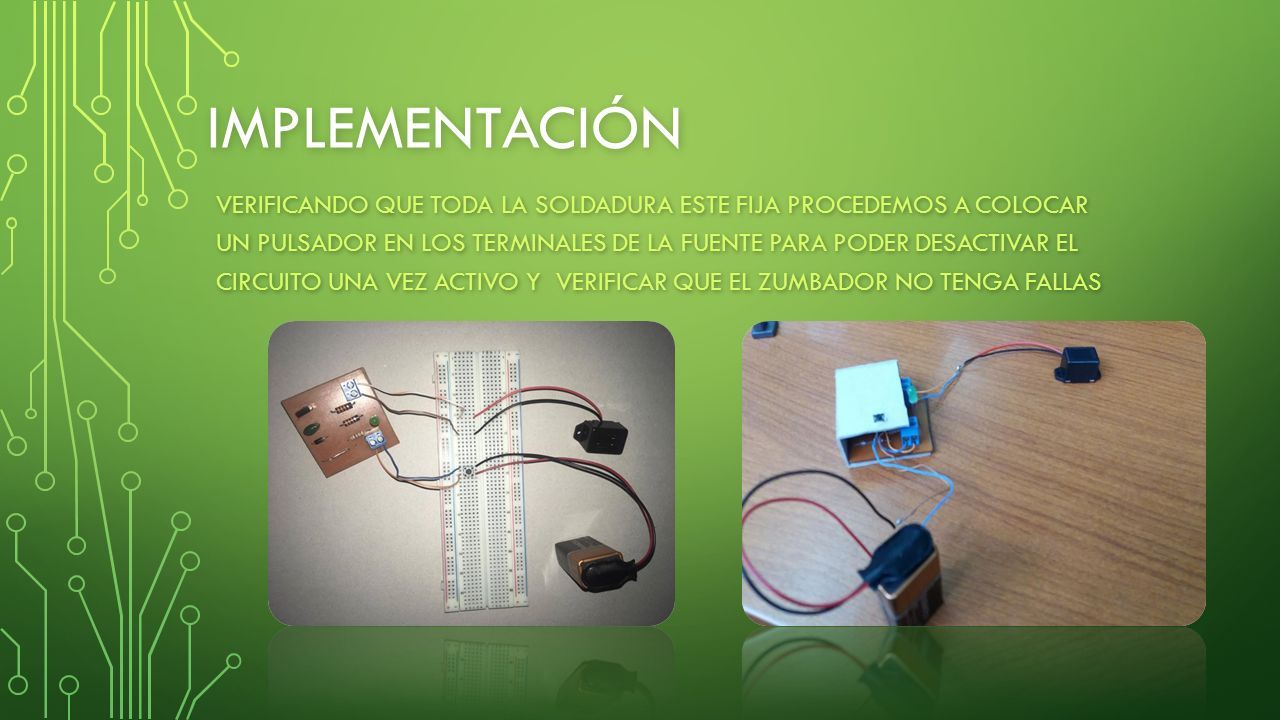

8 IMPLEMENTACIÓN VERIFICANDO QUE TODA LA SOLDADURA ESTE FIJA PROCEDEMOS A COLOCAR UN PULSADOR EN LOS TERMINALES DE LA FUENTE PARA PODER DESACTIVAR EL CIRCUITO UNA VEZ ACTIVO Y VERIFICAR QUE EL ZUMBADOR NO TENGA FALLAS

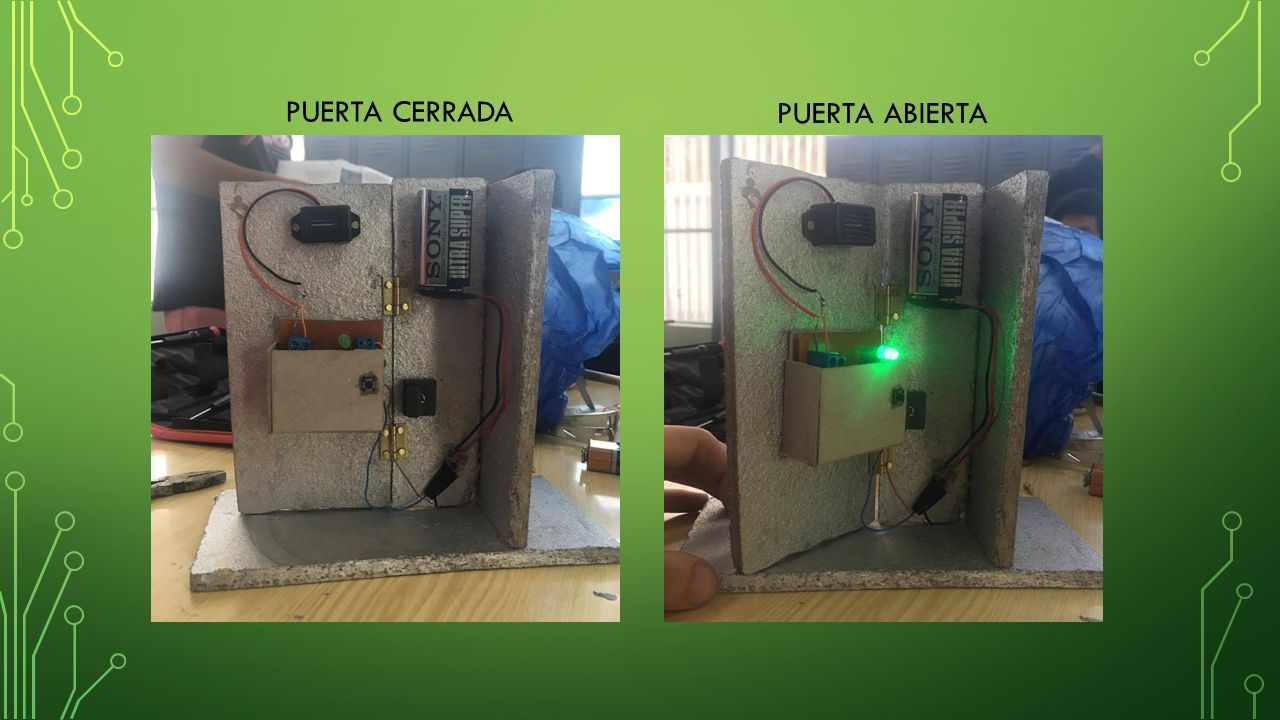

9 PUERTA CERRADA PUERTA ABIERTA

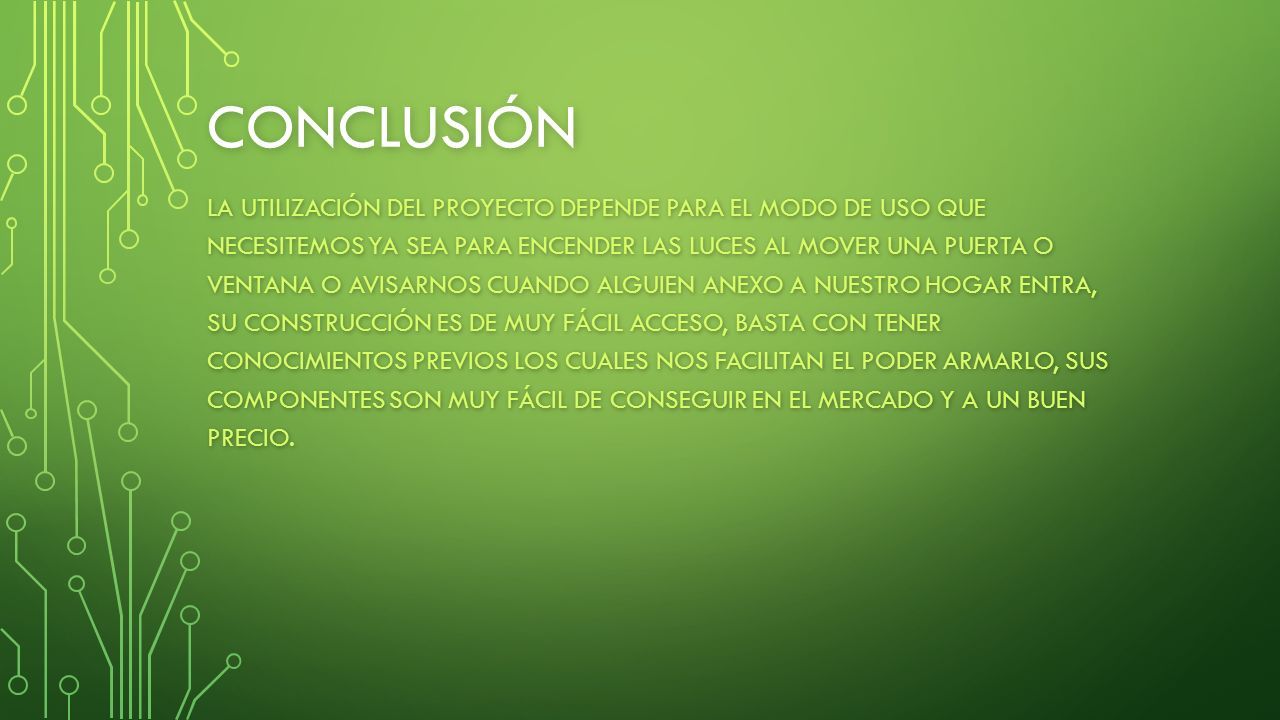

10 CONCLUSIÓN LA UTILIZACIÓN DEL PROYECTO DEPENDE PARA EL MODO DE USO QUE NECESITEMOS YA SEA PARA ENCENDER LAS LUCES AL MOVER UNA PUERTA O VENTANA O AVISARNOS CUANDO ALGUIEN ANEXO A NUESTRO HOGAR ENTRA, SU CONSTRUCCIÓN ES DE MUY FÁCIL ACCESO, BASTA CON TENER CONOCIMIENTOS PREVIOS LOS CUALES NOS FACILITAN EL PODER ARMARLO, SUS COMPONENTES SON MUY FÁCIL DE CONSEGUIR EN EL MERCADO Y A UN BUEN PRECIO.
