Agosto 8, 10:18 AM R =1KΩ Solución gráfica de un circuito: IDID VDVD + - vivi + - vivi 10 -10.

Presentación del tema: "Agosto 8, 10:18 AM R =1KΩ Solución gráfica de un circuito: IDID VDVD + - vivi + - vivi 10 -10."— Transcripción de la presentación:

1 agosto 8, 10:18 AM R =1KΩ Solución gráfica de un circuito: IDID VDVD + - vivi + - vivi 10 -10

2 agosto 8, 10:19 AM Solución gráfica de un circuito: R =1KΩ IDID VDVD + - vivi + -

3 agosto 8, 10:19 AM R =1KΩ Solución gráfica de un circuito: Dispositivo lineal IDID VDVD + - vivi + - RD =1KΩ En electrónica, los circuitos lineales además se comportan como funciones biyectivas: Dados dos números diferentes x1 ≠ x2, las imágenes que le corresponden también son diferentes f(x1) ≠ f(x2) (inyectiva) No hay un solo valor en y qué no este relacionado por lo menos con un valor de x (sobreyectiva)

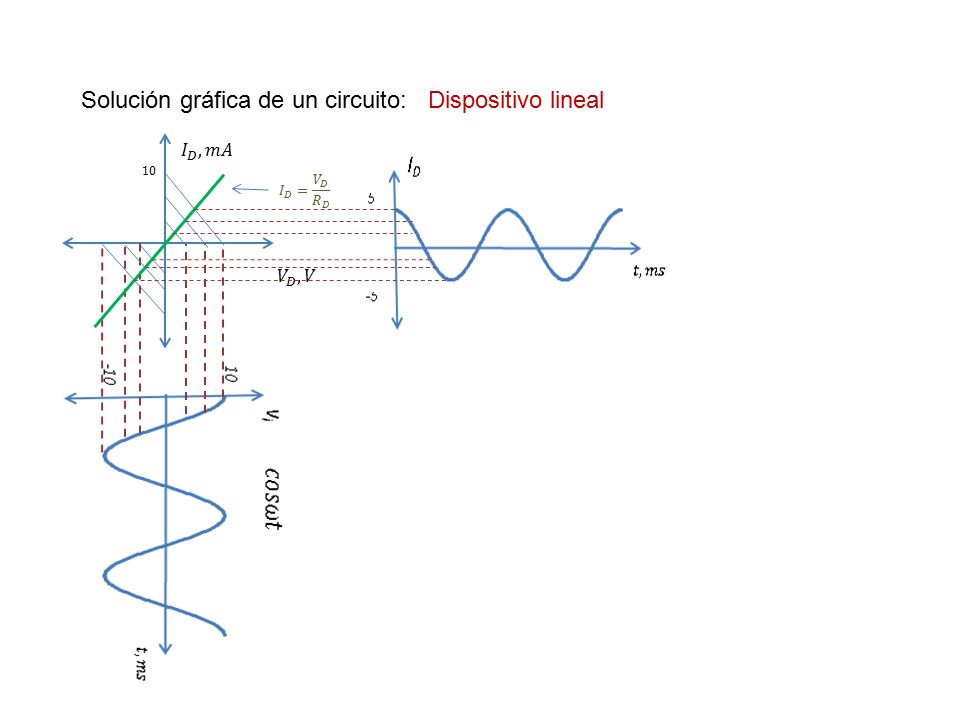

4 agosto 8, 10:19 AM Solución gráfica de un circuito: Dispositivo lineal

5 agosto 8, 10:20 AM Solución gráfica de un circuito: No se comporta como una función biyectiva: Dos números diferentes x1 ≠ x2, pueden tener imágenes iguales f(x1) = f(x2) (no inyectiva) Hay valores qué no están relacionados por lo menos con un valor de x no (sobreyectiva) Dispositivo No lineal

6 agosto 8, 10:28 AM Solución gráfica de un circuito: Dispositivo No lineal R =1KΩ IDID VDVD + - vivi + -

7 agosto 8, 10:28 AM Solución gráfica de un circuito: Diodo Ideal R =1KΩ IDID VDVD + - vivi + - Ánodo o terminal p Cátodo o terminal n

8 agosto 8, 10:29 AM R =1KΩ IDID VDVD + - vivi + - vivi 10 -10

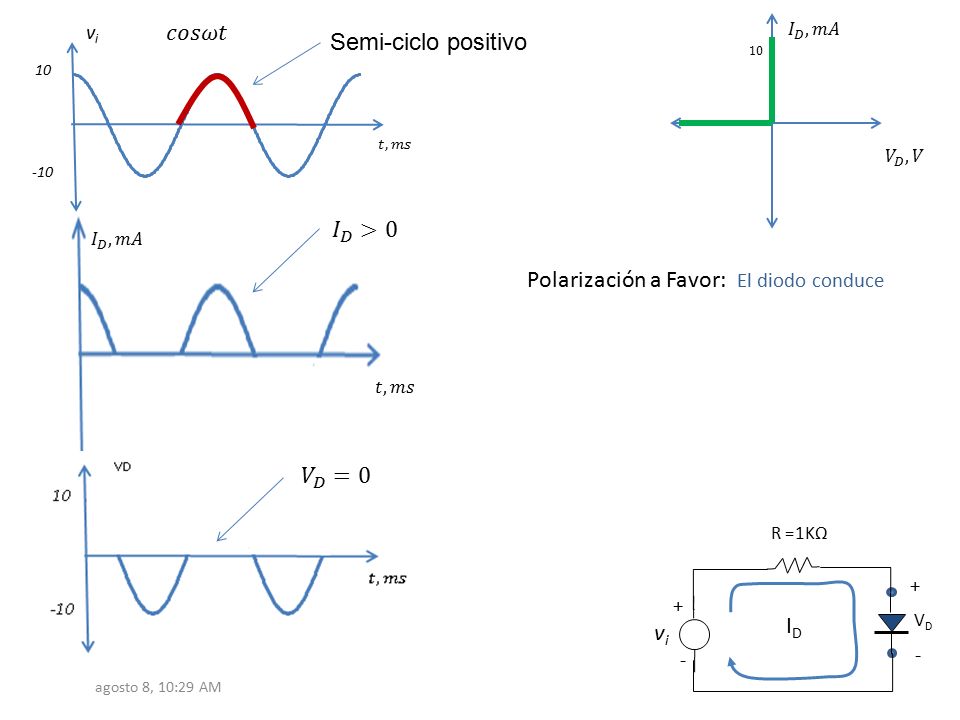

9 agosto 8, 10:29 AM R =1KΩ IDID VDVD + - vivi + - vivi 10 -10 Semi-ciclo positivo Polarización a Favor: El diodo conduce

10 agosto 8, 10:29 AM R =1KΩ IDID VDVD + - vivi + - vivi 10 -10 Semi-ciclo negativo Polarización en Contra: El diodo no conduce Polarización a Favor: El diodo conduce

11 agosto 8, 10:30 AM R =1KΩ IDID VDVD + - vivi + - vivi 10 -10 Polarización en Contra: El diodo no conduce Polarización a Favor: El diodo conduce El diodo se comporta idealmente como un cortocircuito. El diodo se comporta idealmente como un circuito abierto. Diodo OFF Diodo ON El diodo es un dispositivo que solamente conduce corriente en un sentido (del terminal p al terminal n).

12 agosto 8, 10:30 AM 1KΩ + - vivi + - vLvL Dibuje la forma de onda de V L : 100KΩ 0 10 -10 v i,V t, ms 2 1 3 0 10 -10 v i,V t, ms 2 1 3 Lectura recomendad: Análisis de circuitos resistivos con diodos

13 agosto 8, 10:30 AM 100Ω + - vivi 8V + - vLvL 0 10 -10 v i,V t, ms 2134 Práctica 1: Para cada circuito, dibuje la forma de onda de V L : 0 v L,V t, ms + - + - vivi 3 V + - vLvL + - + - vivi + - vLvL + - + - 8V 100Ω + - vivi + - vLvL
