1

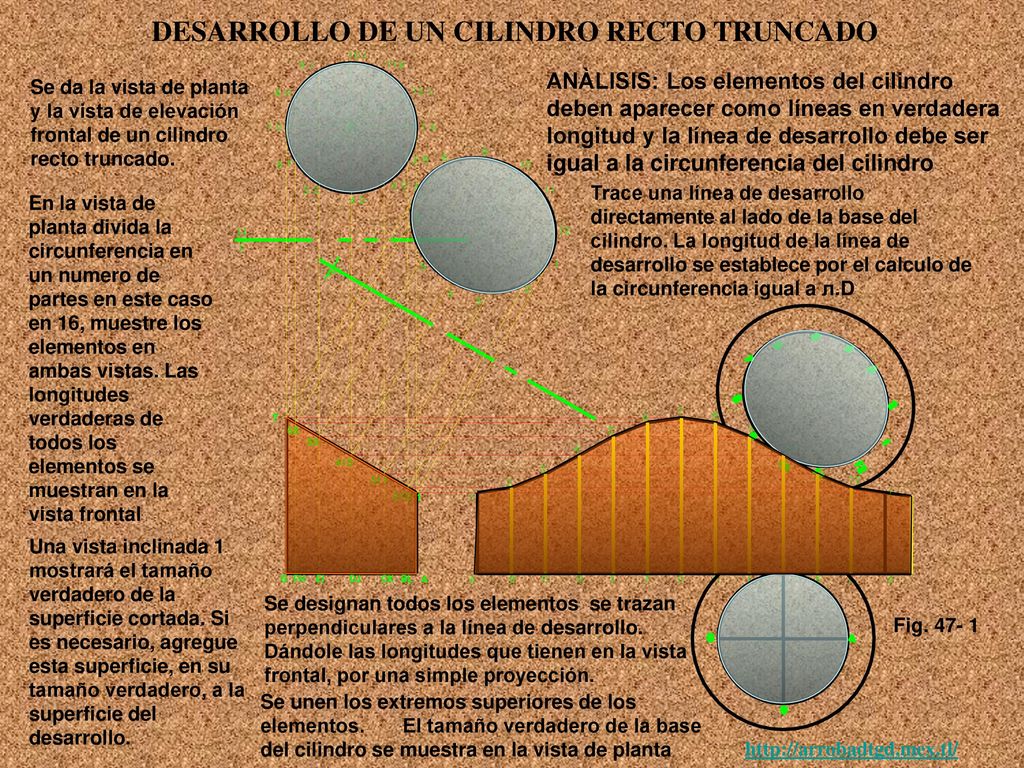

DESARROLLO DE UN CILINDRO RECTO TRUNCADO
ANÀLISIS: Los elementos del cilindro deben aparecer como líneas en verdadera longitud y la línea de desarrollo debe ser igual a la circunferencia del cilindro Se da la vista de planta y la vista de elevación frontal de un cilindro recto truncado. Trace una línea de desarrollo directamente al lado de la base del cilindro. La longitud de la línea de desarrollo se establece por el calculo de la circunferencia igual a л.D En la vista de planta divida la circunferencia en un numero de partes en este caso en 16, muestre los elementos en ambas vistas. Las longitudes verdaderas de todos los elementos se muestran en la vista frontal Una vista inclinada 1 mostrará el tamaño verdadero de la superficie cortada. Si es necesario, agregue esta superficie, en su tamaño verdadero, a la superficie del desarrollo. Se designan todos los elementos se trazan perpendiculares a la línea de desarrollo. Dándole las longitudes que tienen en la vista frontal, por una simple proyección. Fig Se unen los extremos superiores de los elementos El tamaño verdadero de la base del cilindro se muestra en la vista de planta

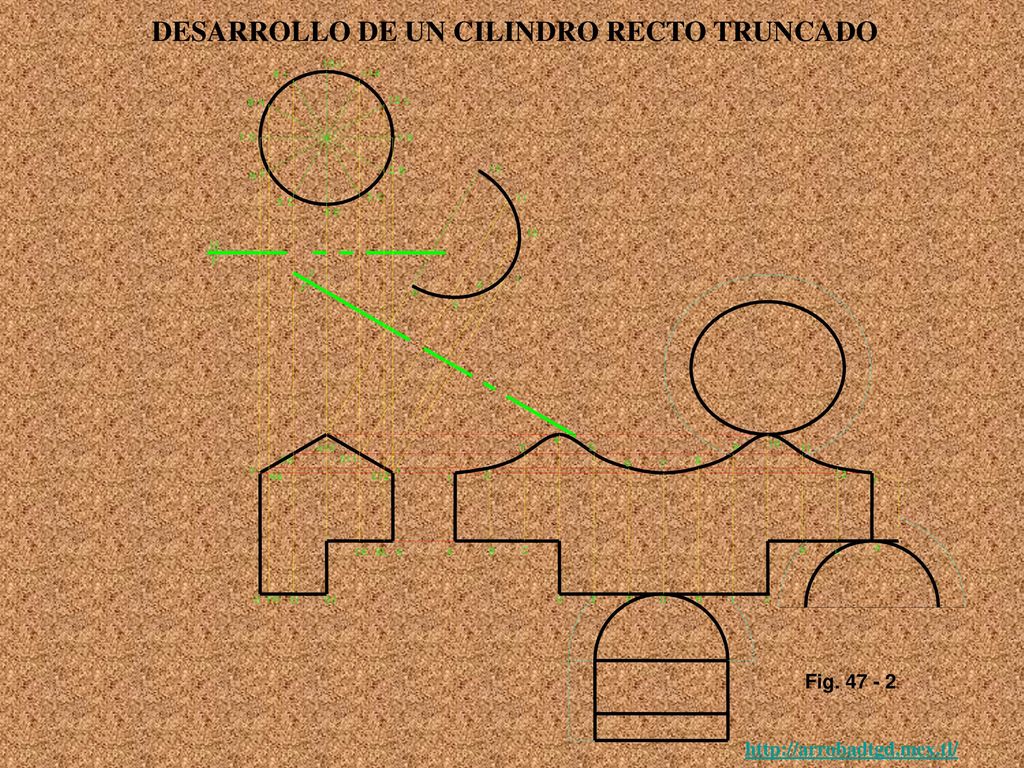

2
DESARROLLO DE UN CILINDRO RECTO TRUNCADO
Fig

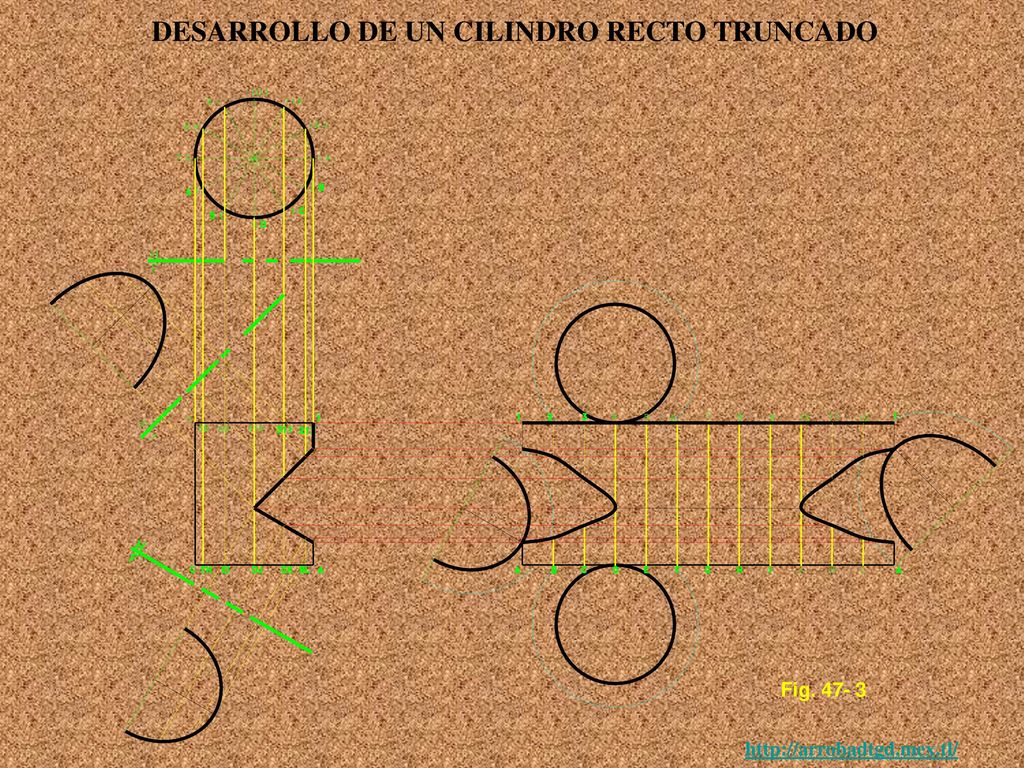

3
DESARROLLO DE UN CILINDRO RECTO TRUNCADO
Fig
