3 TOLVA DE RECEPCIÓN La tolva de recepción será de una capacidad 12 m³ y estará integrada y hermanada con el bastidor de la cinta de elevación en forma perpendicular, construida en chapa de acero de espesor 3.2 mm con armazón y refuerzos. La capacidad será para aproximadamente 5 a 7 toneladas de residuos y sus dimensiones en planta son de 3,60 x 4,00 m. CINTA DE ELEVACIÓN Cinta transportadora para elevar el residuo con una longitud aproximada de 11,00 metros con una inclinación de 40º, un ancho de banda de 700 mm y una potencia de 5,5 CV. Su velocidad será regulable mediante variados de velocidad entre 6,0 a 15,0 m/min

4 DESGARRADOR DE BOLSAS Equipo desgarrador mediante cuchillas metálicas giratorias tipo estrella y mando de velocidad media. Accionado por dos motores eléctricos trifásicos normalizados con potencia de 4 CV cada uno. ZARANDA TIPO TROMMEL Zaranda clasificadora tipo Trommel de diámetro 1500 mm, largo 6,00 m, con 3 secciones de pasaje de largo de 2,00 m, con mallas de separación recambiables en chapa perforada con pasaje de 80 mm

5 CINTA DE DERIVACION DE MATERIAL ORGÁNICO PARA SER TRITURADO Cinta transportadora de una longitud aproximada de 8,00 metros con un ancho de banda de 500 mm. Velocidad de banda: 30 m/min. MOLINO DE ORGÁNICOS El molino será apto para procesar residuos generales, orgánicos e inorgánicos, en bultos no compactos de tamaño máximo 300 x 300 x 300 mm (bolsas de residuos domiciliarias). Bultos mayores a este tamaño (bolsas de consorcio, bolsas tejidas para 50 kg de cereal, cajas de cartón enteras) deberán abrirse en forma previa a la alimentación del molino para evitar atascamientos.

6 ESTRUCTURA ELEVADA PARA CINTA DE RECUPERACIÓN : La estructura que soporta la cinta de recuperación tendrá una longitud de 16 metros, un ancho de 3,20 metros y una altura de 2,50 metros. Todo el conjunto será fijado sobre el piso mediante brocas metálicas expansivas. CINTA DE CLASIFICACIÓN Cinta transportadora de una longitud aproximada de 13,00 metros, con un ancho de banda de 800 mm, La banda transportadora será reforzada de espesor mínimo 5 mm con una carcasa 100% poliéster con impregnación y cobertura superior en PVC.

7 CARROS DE TRANSPORTE DE ORGÁNICO MOLIDO / RECHAZO Acoplado volcador de cuatro ruedas, capacidad 6,00 m³ para un peso máximo de carga de 3500 Kg cuyas medidas de la caja serán de 3,00 x 2,00 x 1,00 m. Laterales ciegos, con baranda trasera volcable construidos en chapa con plegados de refuerzo. PRENSA HORIZONTAL PARA ENVASES Y LATAS Compactador horizontal para prensar envases y latas de alta capacidad de compactación, para lograr fardos con dimensiones de 0.4 x 0.35 x 0.4m. Fuerza de prensado 15 ton. Actuación electrohidráulica, comando con válvula manual y enclavamientos de seguridad. Motor 5.5 CV 1500 RPM trifásico normalizado IEC, bomba hidráulica de engranajes y tanque de aceite de gran capacidad. Estructura cerrada, sin partes móviles a la vista.

8 MOLINO DE PLÁSTICOS Molino para trituración de envases plásticos con cámara de molienda con capacidad de ancho 370 mm, rotor diámetro 370 mm con 3 cuchillas de acero y motor eléctrico trifásico normalizado de 10 CV – 1500 rpm y transmisión mediante poleas y correas en V. Grilla de pasaje en chapa de acero SAE1010 perforada. Con diversas opciones de diámetro de perforación, para regular el tamaño de molienda. CINTA DE CARGA Cinta de carga para prensas y molino de 3 metros de longitud y una inclinación de 40º con ancho de banda de 500 mm con Potencia: 1.5 CV. Motoreductor sinfín-corona montado directamente sobre el eje. Bastidor y cuna de deslizamiento en chapa. Retorno de banda sobre rodillos de apoyo montados sobre rodamientos. Banda transportadora resistente a desgarramiento, con placas transversales de empuje.

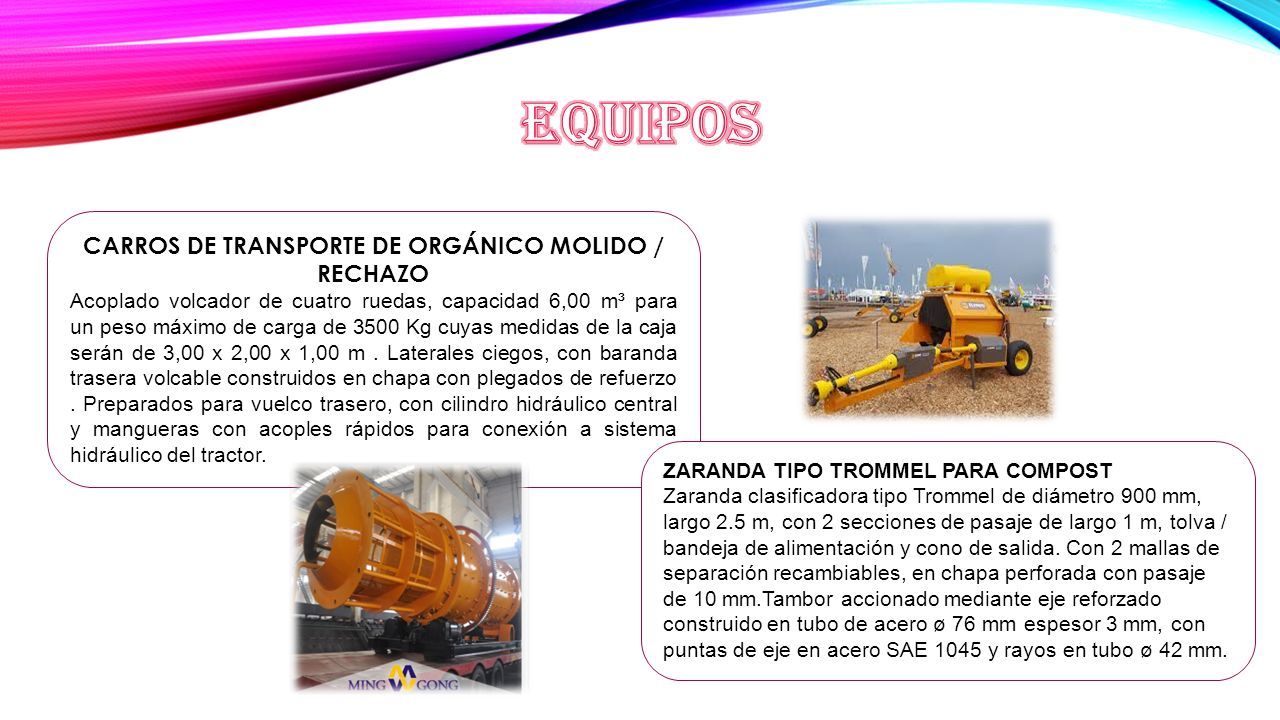

9 CARROS DE TRANSPORTE DE ORGÁNICO MOLIDO / RECHAZO Acoplado volcador de cuatro ruedas, capacidad 6,00 m³ para un peso máximo de carga de 3500 Kg cuyas medidas de la caja serán de 3,00 x 2,00 x 1,00 m. Laterales ciegos, con baranda trasera volcable construidos en chapa con plegados de refuerzo. Preparados para vuelco trasero, con cilindro hidráulico central y mangueras con acoples rápidos para conexión a sistema hidráulico del tractor. ZARANDA TIPO TROMMEL PARA COMPOST Zaranda clasificadora tipo Trommel de diámetro 900 mm, largo 2.5 m, con 2 secciones de pasaje de largo 1 m, tolva / bandeja de alimentación y cono de salida. Con 2 mallas de separación recambiables, en chapa perforada con pasaje de 10 mm.Tambor accionado mediante eje reforzado construido en tubo de acero ø 76 mm espesor 3 mm, con puntas de eje en acero SAE 1045 y rayos en tubo ø 42 mm.
