1 CATALOGO DE PRODUCTOS

2 Equipos Mantención en Correas Transportadoras

3 ENROLLADOR DE CINTAS TRANSPORTADORAS
1.- CAPACIDAD: DIAMETRO 3,5 MT. CARGA MAX. 20 TON. PESO EQUIPO 3500 KG FACTOR DE SEGURIDAD 4 CERTIFICACIÓN "CE“ 2.- OTROS MODELOS DISPONIBLES: SEGÚN CARACTERISTICAS DE CORREAS EXISTENTES. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Orejas de izaje - Escalera de seguridad Baranda de apoyo Eje de acero Cromo Níquel Bonificado. Superficie antideslizante Rodillo guía para correa

4 PROCESO DE FABRICACIÓN
PROCESO DE MECANIZADO CNC GRANALLADO INDUSTRIAL CERTIFICACION DE SOLDADURAS PLANO DE CONSTRUCCION MODELADO 3D EQUIPO TERMIADO

5 ATRIL DE ALMACENAJE CON ESCALERA SIMPLE
CAPACIDAD: 1.- CORREA DE 72“ DIAMETRO 3 MT. CARGA MAX. 35 TON. PESO EQUIPO 1500 K. FACTOR DE SEGURIDAD 4:1 CERTIFICACIÓN "CE“ 2.- CORREA DE 60“ DIAMETRO 3,6 MT CARGA MAX. 30 TON. PESO EQUIPO 3000 K. FACTOR DE SEGURIDAD 4 OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Oreja de izaje - Escalera de seguridad Baranda de apoyo Eje de acero - Superficie antideslizante

6 DETALLE ATRIL DE ALMACENAJE
VISTA FRONTAL VISTA LATERAL

7 ATRIL DE ALMACENAJE CON PROTECCION
1.- CAPACIDAD: CORREA DE 60“ DIAMETRO 3,6 MT CARGA MAX. 30 TON. PESO EQUIPO 3000 K. FACTOR DE SEGURIDAD 4 CERTIFICACIÓN "CE“ 2.- OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Cajón para lona. - Rieles guía lona. - Nueva posición de orejas de izaje.

8 DETALLE DE ATRIL CON PROTECCION
RIELES GUIA LONA VISTA LATERAL

9 CARRETE PARA CORREAS TRANSPORTADORAS
1.- CAPACIDAD: DIAMETRO 4 MT. CARGA MAX. 20 TON. PESO DEL CARRETE 700 K. FACTOR DE SEGURIDAD 4:1 CERTIFICACIÓN "CE“ 2.- OTROS MODELOS DISPONIBLES: - DIAMETRO A PEDIDO CARGA MAX. 40 TON. CARGA MAX. 65 TON. Confeccionado para almacenar y enrollar correas transportadoras. CARACTERISTICAS DE SEGURIDAD ADICIONALES: Granallado Pintado antióxido

10 ENROLLADOR DE CINTAS TRANSPORTADORAS
1.- CAPACIDAD: DIAMETRO 3,5 MT. CARGA MAX. 20 TON. PESO EQUIPO 250 K. FACTOR DE SEGURIDAD 4 CERTIFICACIÓN "CE“ 2.- OTROS MODELOS DISPONIBLES: DIAMETRO 1,9 MT. CARGA MAX. 50 TON. DIAMETRO 3,3 MT. CARGA MAX. 95 TON. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Orejas de izaje - Escalera de seguridad Baranda de apoyo Eje de acero Superficie antideslizante Rodillo guía para correa

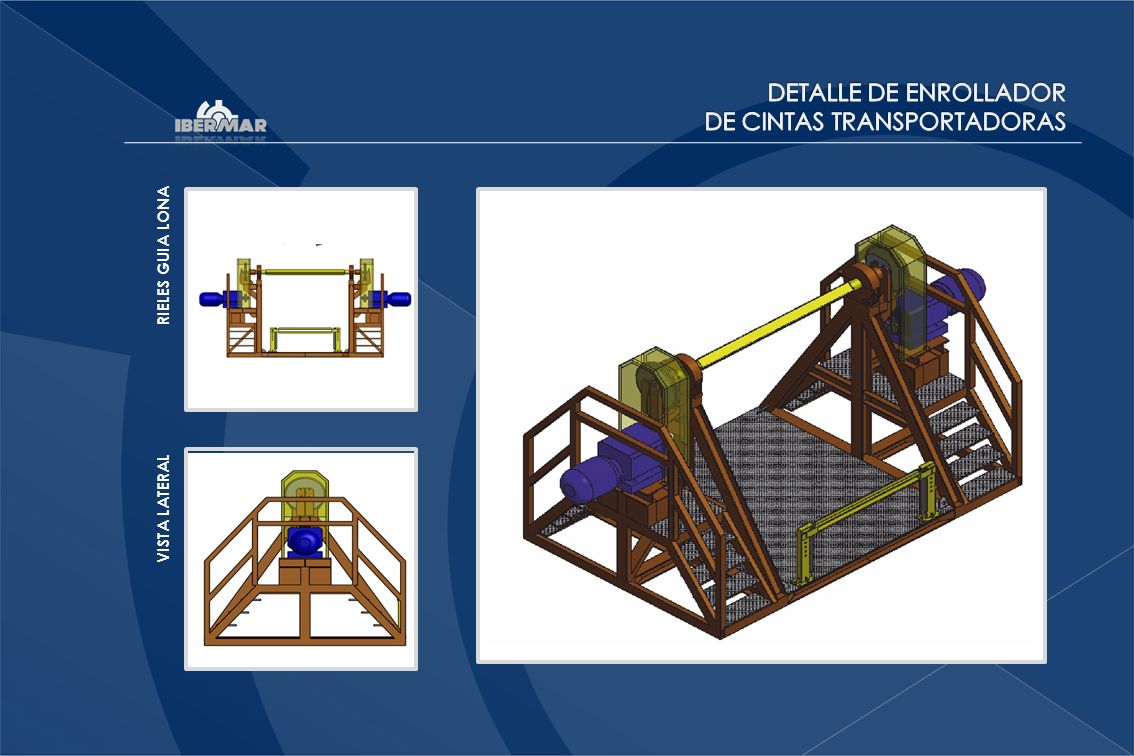

11 DETALLE DE ENROLLADOR DE CINTAS TRANSPORTADORAS
RIELES GUIA LONA VISTA LATERAL

12 COBERTIZO DESMONTABLE PARA TRABAJOS EN CORREAS
1.- CARACTERISTICAS: PESO EQUIPO 750 K. NORMA DE SEGURIDAD BHP FACTOR DE SEGURIDAD 4 CERTIFICACIÓN "CE“ MEDIDAS: LARGO: 6600 MM. ANCHO: 3000 MM. ALTO: 2000 MM 2.- OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Diagonales atornilladas - Transversal desmontable - Escalera móvil - Sujeción cable vida - Bases niveladoras

13 YUGO PARA IZAJE CON BRAZOS REGULABLES
1.- CARACTERISTICAS: CARGA MAX. 65 TON. MATERIAL: ACERO ASTM A 36 PESO TOTAL: 350 KILOS FACTOR DE SEGURIDAD: 4:1 CERTIFICACIÓN "CE“ ESTE EQUIPO SE ENCUENTRA DISEÑADO PARA REALIZAR SU FUNCIONAMIENTO MEDIANTE UN ENSAMBLE DE PIEZAS, EL CUAL PROPORCIONA UTILIDAD PARA DISTINTAS MEDIDAS. POSEE ADEMAS MEJORAS EN SU DISEÑO QUE FACILITAN SU MANIPULACIÓN Y TRASLADO. CARACTERISTICAS ADICIONALES: - Manillas de montaje - Tomas para vientos - Refuerzos laterales - Seguros de sujeción.

14 DETALLE DE YUGO REFUERZO Y SEGUROS MANILLAS DE MONTAJE
Este equipo se ha confeccionado mediante un modelo de ensamblaje y armado, el cual facilita su traslado y manipulación. En los materiales de construcción se han utilizado aceros certificados según la necesidad de cada pieza: Yugo en Acero ASTM A 36; Brazos rígidos en Acero T 500.

15 EJES PARA ENROLLADOR DE CORREAS
1.- CARACTERISTICAS: EJE 100 MM CARGA ADMISIBLE: 20 TONELADAS FACTOR DE SEGURIDAD: 4:1 MATERIAL: ACERO SAE 4340 PESO: 180 KILOS EJE 150 MM PESO: 350 KILOS CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Cuadrante - Canto de cuadrante redondeado - Caras de ajuste con acople - Cantos redondeados

16 POLEA DE ARRASTRE CAPACIDAD CARGA MAXIMA: 15 TONELADAS
PESO DEL EQUIPO: 150 KILOS FACTOR DE SEGURIDAD: 4:1 MATERIALES: ESTRUCTURA BASE ASTM A 36 EJE ACERO SAE 4340 POLEA ASTM A 36 BUJE SEPARADOR ACERO SAE 4340 OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: Tapas con sello hidráulico que evitan la entrada de humedad y polvo a los rodamientos.

17 PROCESO DE FABRICACIÓN
MAQUETA DE CONSTRUCCION MODELADO 3D EQUIPO CONSTRUIDO ESTUDIO DE RESISTENCIA DE MATERIALES

18 Equipos para Área SX Ácidos

19 TRANSPORTADOR DE CATODOS
1.- CARACTERISTICAS: CARACTERISTICAS: CARGA MAXIMA: K. FACTOR DE SEGURIDAD: 4:1 GALVANIZADO PESO EQUIPO: 70 K. 2.- OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: - Manillas de traslado - Sistema hidráulico manual - Topes angulares regulables

20 RACK TRANSPORTADOR DE CATODOS
1.- CARACTERISTICAS: CARGA MAXIMA: (k) FACTOR DE SEGURIDAD: 4:1 GRANALLADO 2.- CARACTERISTICAS DE APILAMIENTO: CARGA MAXIMA: K FACTOR DE SEGURIDAD: 3:1 MAXIMO APILAMIENTO VERTICAL: 2 SE DISMINUYE EL ESPACIO DE ALMACEMAJE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: Pintado con imprimación Fenólica “Phenicon Plus Prime" certificado por Sherwins Williams resistente al acido. El apilamiento se realiza Mediante grúa horquilla por cualquier costado que se requiera.

21 DETALLE DE RACK APILADOR
ESQUEMA LATERAL VISTA GENERAL

22 RACK PUENTE GRUA TRANSPORTADOR DE CATODOS
1.- CARGA MAXIMA: (k) FACTOR DE SEGURIDAD: 4:1 PESO DEL EQUIPO (k) GRANALLADO CAÑERIAS INTERIORES DE ACERO INOX AISI 304 SCH 10 SEIS PUNTOS DE APOYO DE AISI 304 DEJANDO ESPACIO ITERIOR PARA SU TRASLADO MEDIANTE GRUA HORQUILLA CARACTERISTICAS DE SEGURIDAD ADICIONALES: - 125 micrones de espesor de “Master Corrosion” resistente a los ácidos y la abrasión. - Superficie interior recubierta con “Master Ceramic” para resistir en decantado y la acumulación de ácido. - Se pueden eliminar los líquidos mediante 2 llaves de paso ubicadas en ambos lados.

23 DETALLE DE RACK PUE NTE GRUA
POSTIZO SUFRIDERA INTERCAMBIABLE DETALLE DE CONFECCION

24 Otros Equipos

25 EXTRACTOR DE DISCOS DE FRENOS PARA TRENES
1.- CARACTERISTICAS: CARGA MAXIMA: 250 KILOS PESO DEL EQUIPO: 170 KILOS MATERIAL: FACTOR DE SEGURIDAD: 4:1 TERMINACION ESMALTE SINTETICO 2.- OTROS MODELOS DISPONIBLES: - A PEDIDO DEL CLIENTE. CARACTERISTICAS DE SEGURIDAD ADICIONALES: Columnas de estabilización laterales. Ruedas con frenos. Retorno hidráulico paso a paso.

26 PROCESO DE FABRICACIÓN
PLANO INICIAL PROCESO DE PRUEBAS MODELADO 3D EQUIPO TERMINADO ENSAMBLAJE
