1 Apuntes Electrotecnia IIP-Parte 4, Circuitos trifilar
Notas Electrotecnia

2 Sistema trifilar Los voltajes nominales en el sistema eléctrico son de 230 KV para la transmisión, 138 KV para la subtransmisión, 34.5/24.9 /13.8 KV para la distribución aérea y 34.5/19.9 KV en distribución subterránea. Una vez que se realiza la distribución de energía en media tensión, se disminuyen los niveles de tensión de 480/440/240/220/120 V, y los que se utilizan en instalaciones eléctricas residenciales son 110/220V, el cual es el sistema monofásico trifilar. Notas Electrotecnia

3 Sistema trifilar Son los más utilizados en los sistemas de distribución, dadas las ventajas que presentan, ya que al ser un sistema de tres líneas, nos proporciona un voltaje de 120V o 240V según sean las necesidades de la carga. Nos permite transmitir una mayor potencia eléctrica con menor cantidad de cobre, todo con un sistema monofásico. Notas Electrotecnia

4 Sistema trifilar Notas Electrotecnia

5 Sistema trifilar Por notación del punto, se tiene que la corriente iX1 sale por la terminal X1, mientras que la corriente iX2 entra por la terminal X2, de manera tal que cuando las cargas son balanceadas a cada lado del neutro, no existe circulación de corriente a través del neutro, ya que la suma vectorial de las corrientes es igual a cero. Notas Electrotecnia

6 Sistema trifilar Si la carga se conecta solo a un lado del sistema de tres cables, el neutro lleva la corriente de plena carga, por esta razón, el alambre del neutro es del mismo tamaño de los alambres exteriores. Notas Electrotecnia

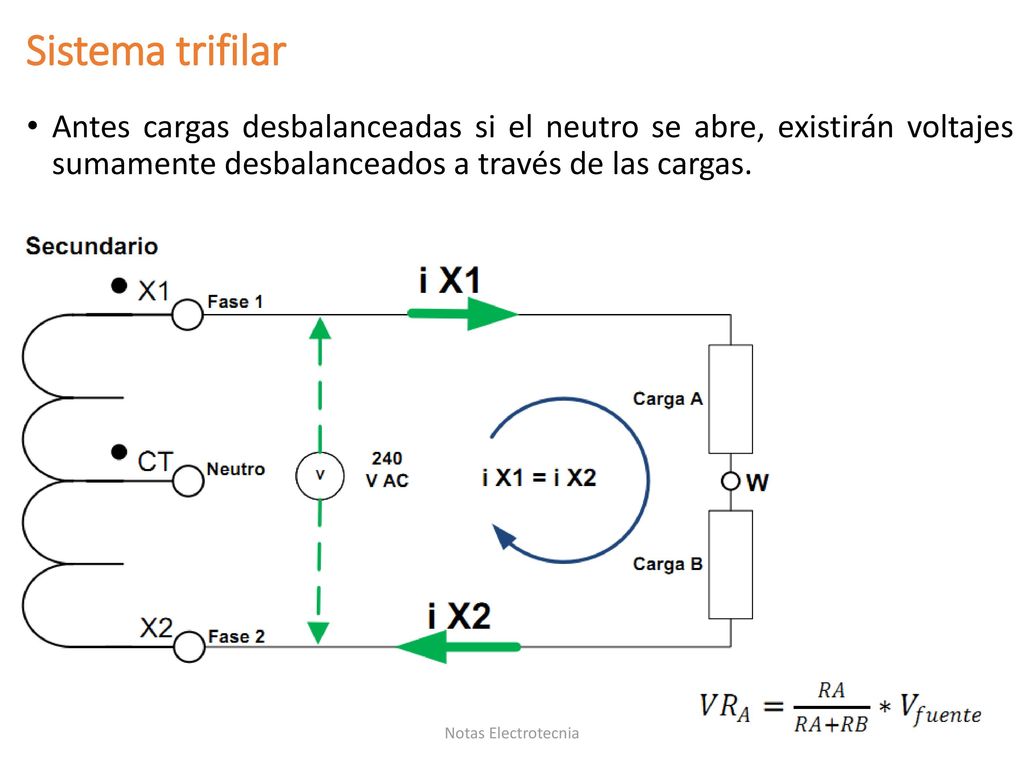

7 Sistema trifilar Antes cargas desbalanceadas si el neutro se abre, existirán voltajes sumamente desbalanceados a través de las cargas. Por lo que al estar trabajando con una carga desbalanceada y sin el neutro, provoca que las cargas queden conectadas en serie, a través de una fuente de 220V, por lo que se pueden ocasionar daños en equipos que no toleren trabajar a niveles de tensión y corriente diferentes al nominal. Por eso se conecta el neutro firmemente del transformador a la carga, y no se conectan en el neutro ningún tipo de fusible u otro dispositivo de sobrecarga. Para asegurar más la protección contra un neutro abierto, y para protección contra rayos, el alambre del neutro se conecta a tierra a la altura del interruptor principal. Notas Electrotecnia

8 Sistema trifilar Notas Electrotecnia
