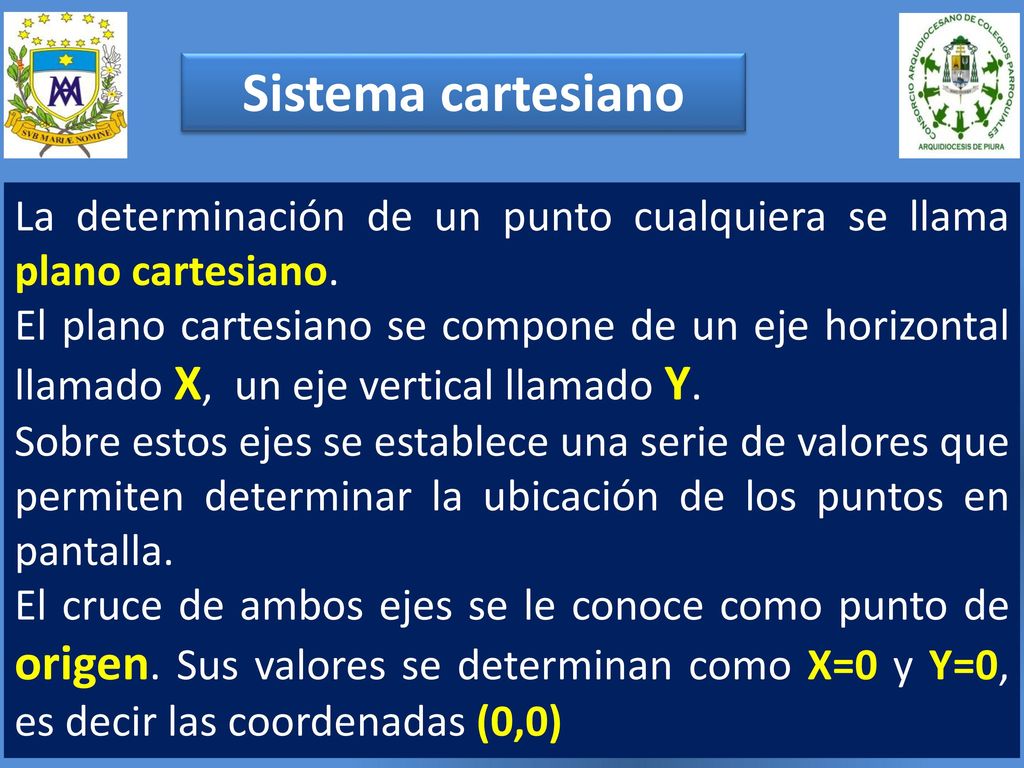

1 Sistema cartesiano La determinación de un punto cualquiera se llama plano cartesiano. El plano cartesiano se compone de un eje horizontal llamado X, un eje vertical llamado Y. Sobre estos ejes se establece una serie de valores que permiten determinar la ubicación de los puntos en pantalla. El cruce de ambos ejes se le conoce como punto de origen. Sus valores se determinan como X=0 y Y=0, es decir las coordenadas (0,0)

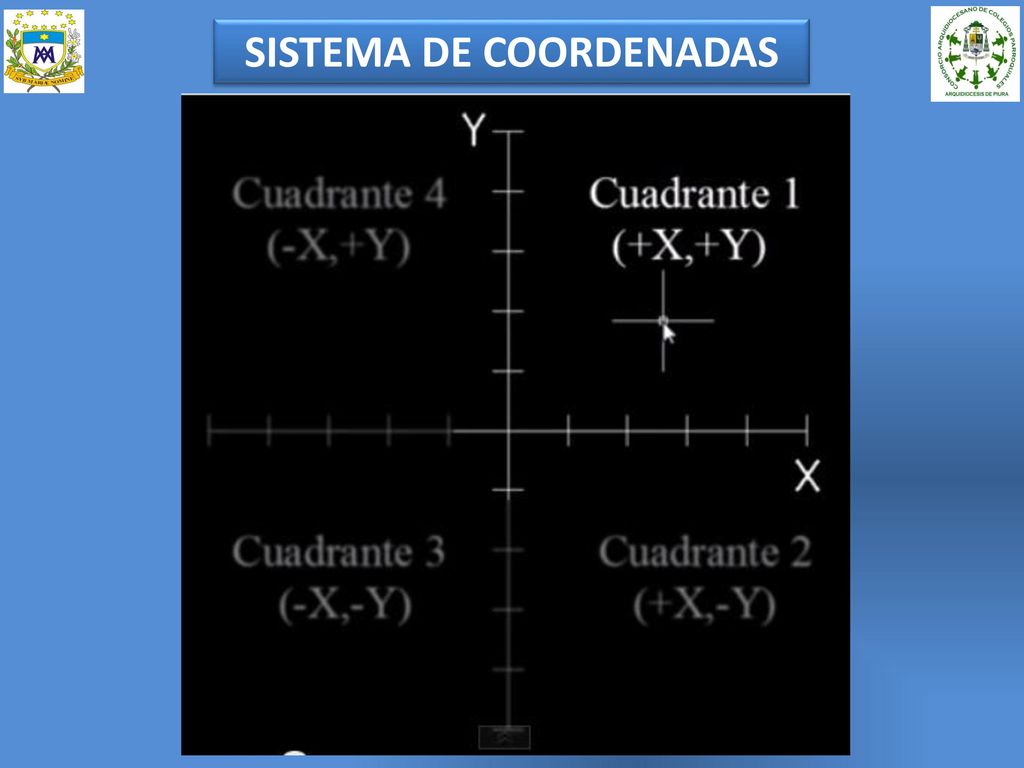

2 SISTEMA DE COORDENADAS

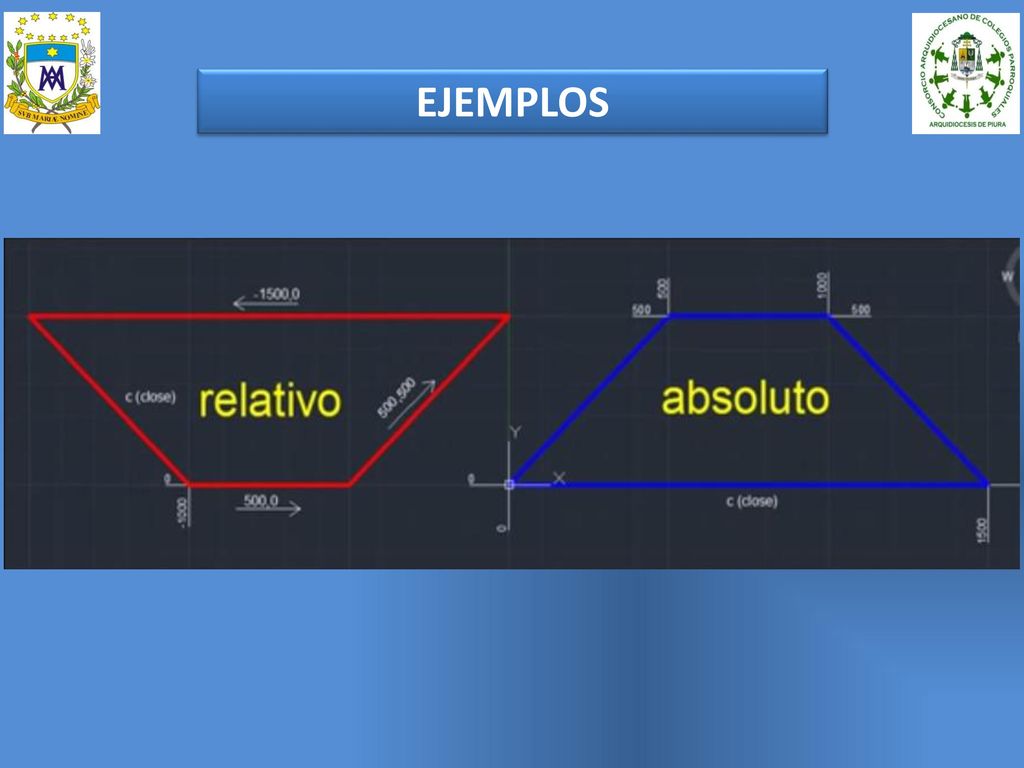

3 EJEMPLOS

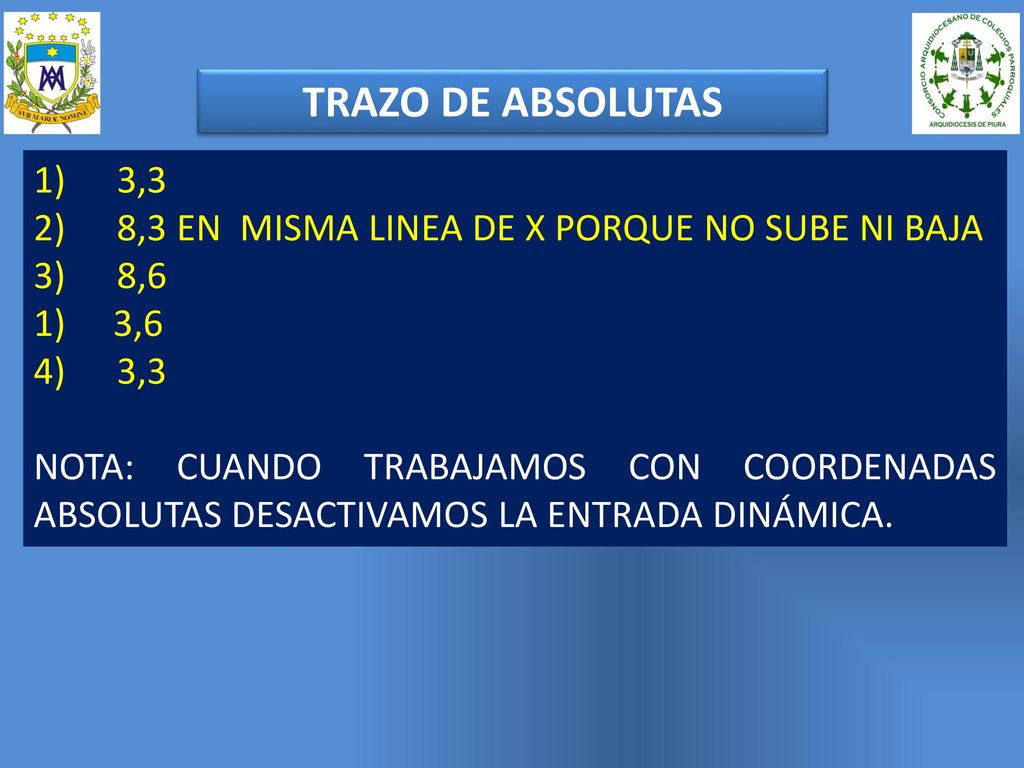

4 TRAZO DE ABSOLUTAS 3,3 8,3 EN MISMA LINEA DE X PORQUE NO SUBE NI BAJA
8,6 3,6 NOTA: CUANDO TRABAJAMOS CON COORDENADAS ABSOLUTAS DESACTIVAMOS LA ENTRADA DINÁMICA.

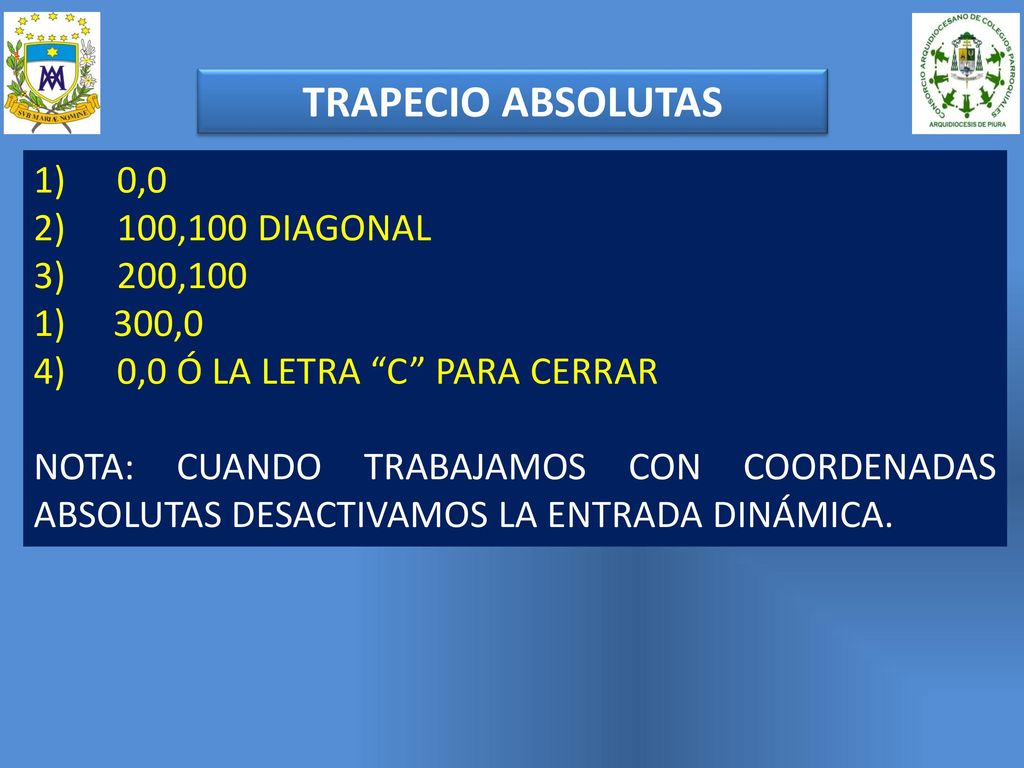

5 TRAPECIO ABSOLUTAS 0,0 100,100 DIAGONAL 200,100 300,0
0,0 Ó LA LETRA “C” PARA CERRAR NOTA: CUANDO TRABAJAMOS CON COORDENADAS ABSOLUTAS DESACTIVAMOS LA ENTRADA DINÁMICA.

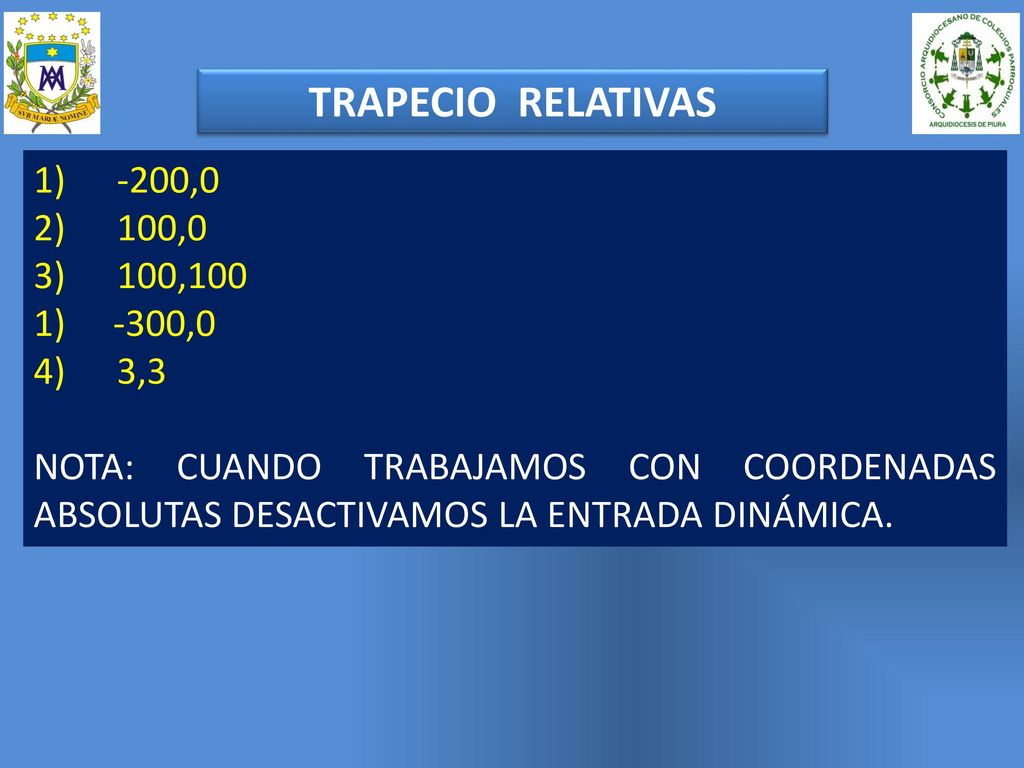

6 TRAPECIO RELATIVAS -200,0 100,0 100,100 -300,0 3,3 NOTA: CUANDO TRABAJAMOS CON COORDENADAS ABSOLUTAS DESACTIVAMOS LA ENTRADA DINÁMICA.

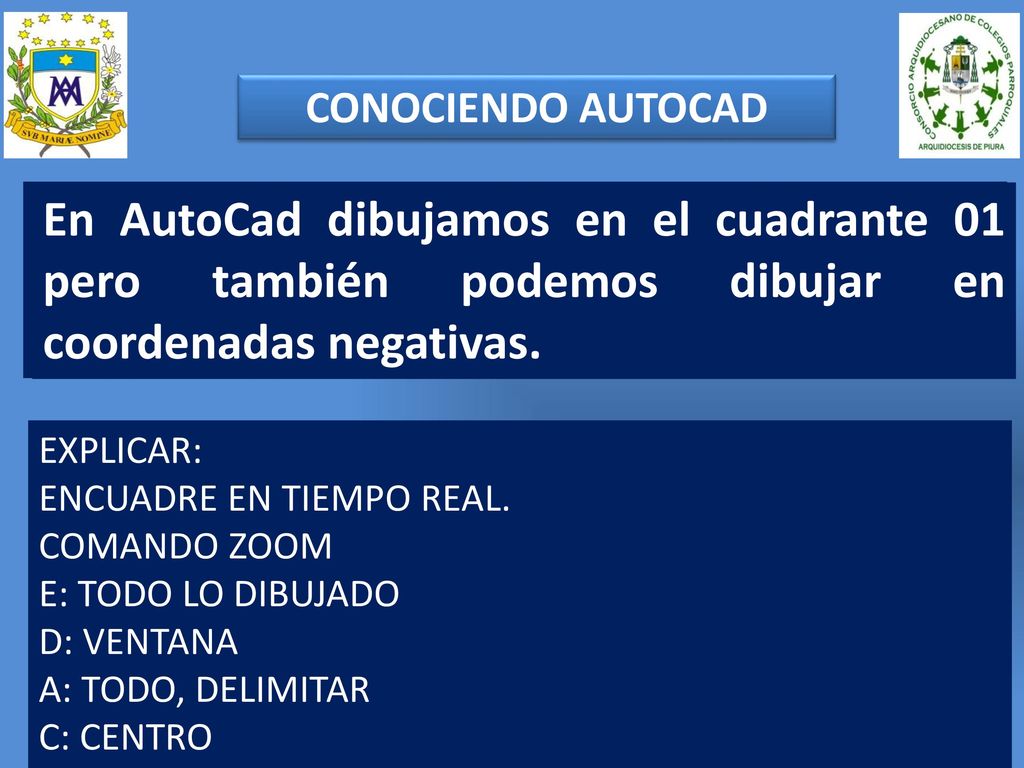

7 CONOCIENDO AUTOCAD En AutoCad dibujamos en el cuadrante 01 pero también podemos dibujar en coordenadas negativas. En AutoCad dibujamos en el cuadrante 01 pero también podemos dibujar en coordenadas negativas. EXPLICAR: ENCUADRE EN TIEMPO REAL. COMANDO ZOOM E: TODO LO DIBUJADO D: VENTANA A: TODO, DELIMITAR C: CENTRO

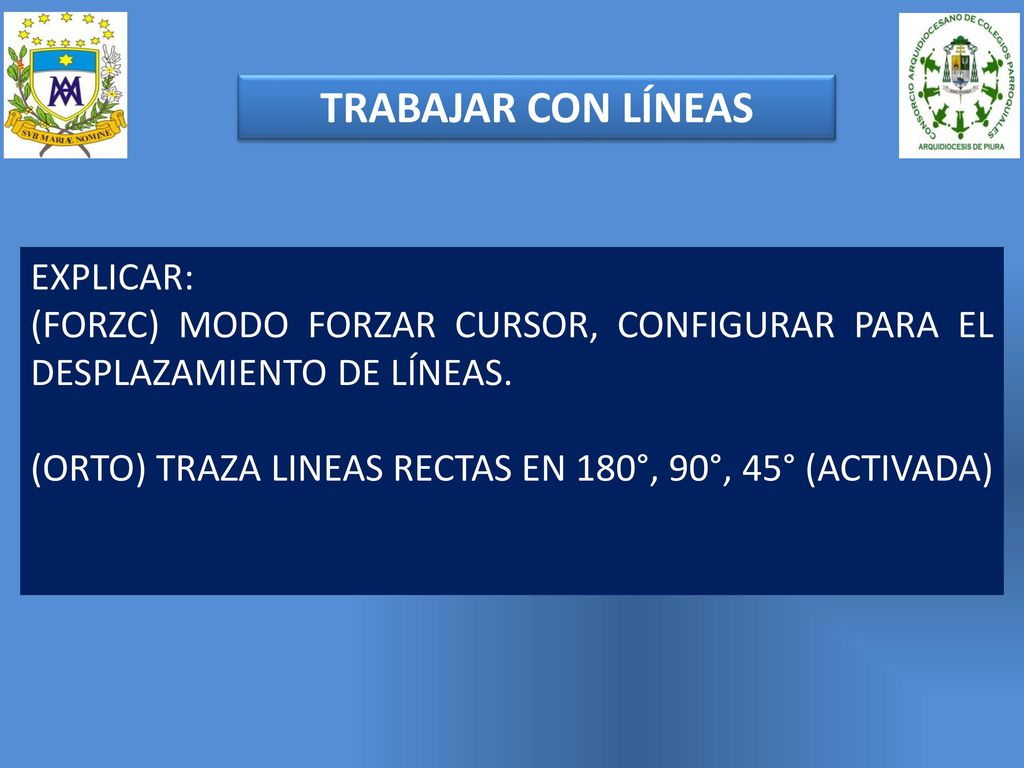

8 TRABAJAR CON LÍNEAS EXPLICAR:
(FORZC) MODO FORZAR CURSOR, CONFIGURAR PARA EL DESPLAZAMIENTO DE LÍNEAS. (ORTO) TRAZA LINEAS RECTAS EN 180°, 90°, 45° (ACTIVADA)

9

10

11

12

13

14
