1 ATRIBUTOS

2 ATRIBUTOS Para definir un atributo:

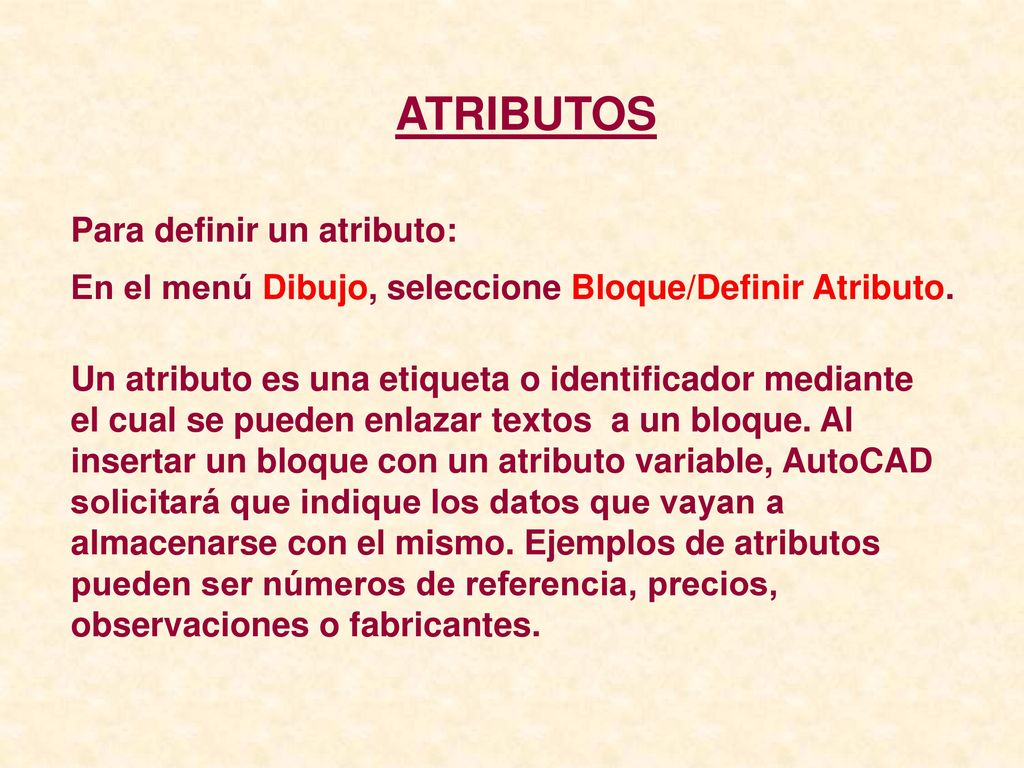

En el menú Dibujo, seleccione Bloque/Definir Atributo. Un atributo es una etiqueta o identificador mediante el cual se pueden enlazar textos a un bloque. Al insertar un bloque con un atributo variable, AutoCAD solicitará que indique los datos que vayan a almacenarse con el mismo. Ejemplos de atributos pueden ser números de referencia, precios, observaciones o fabricantes.

3 EJEMPLO: Marcador para identificar locales.

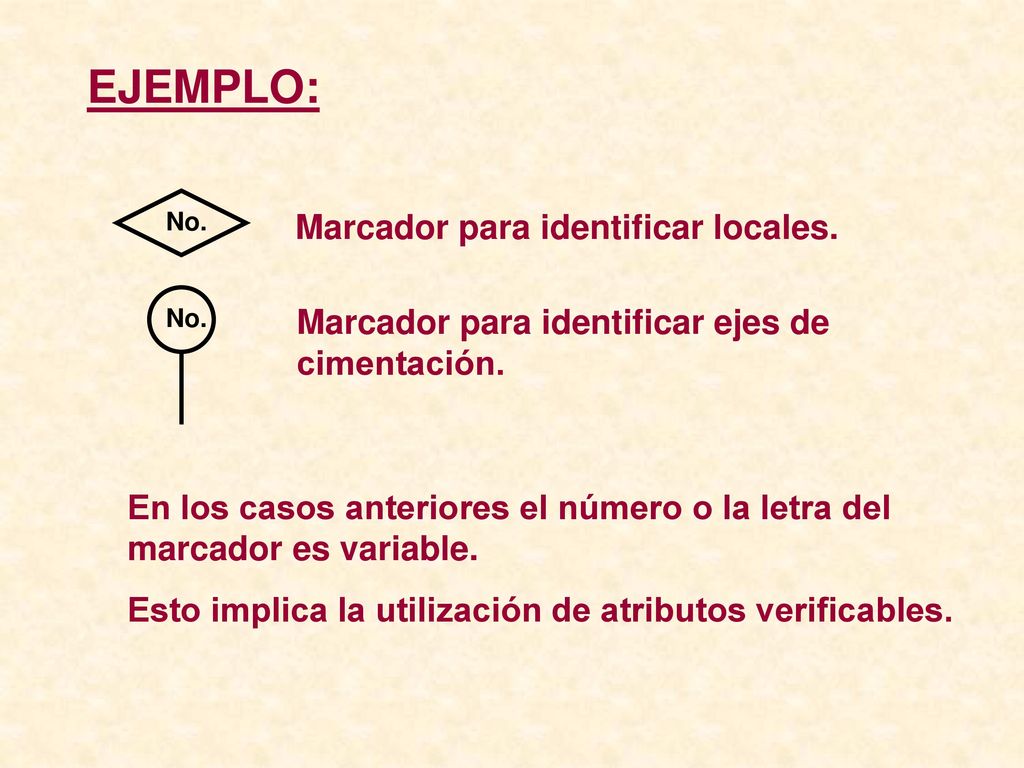

No. Marcador para identificar locales. No. Marcador para identificar ejes de cimentación. En los casos anteriores el número o la letra del marcador es variable. Esto implica la utilización de atributos verificables.

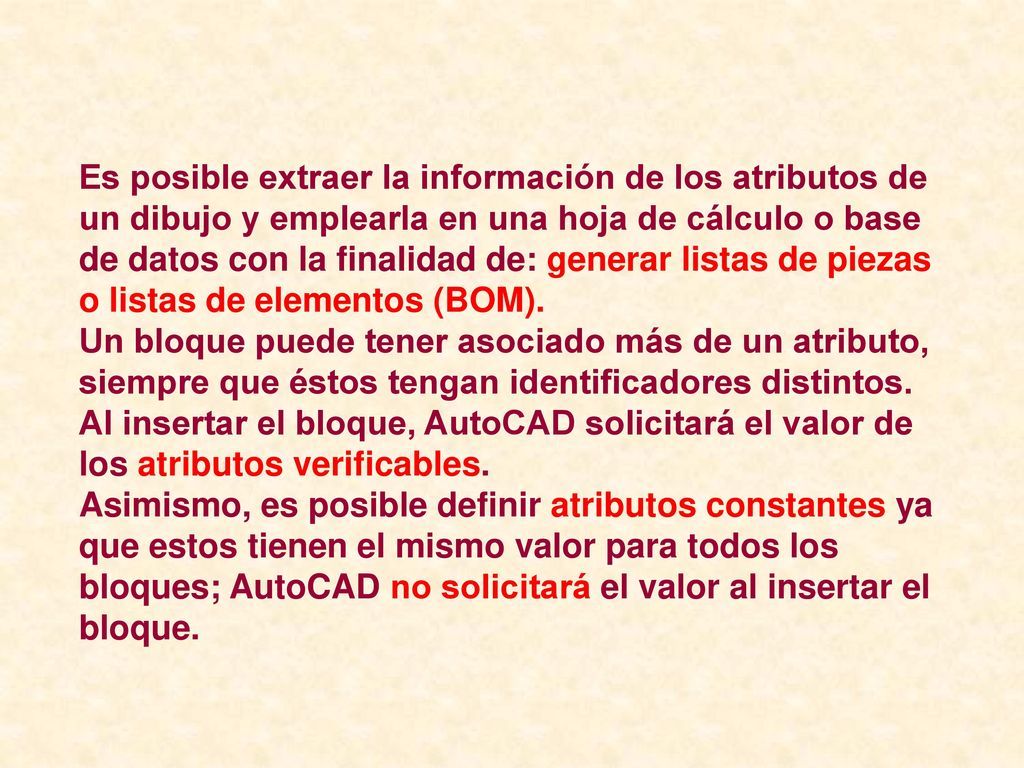

4 Es posible extraer la información de los atributos de un dibujo y emplearla en una hoja de cálculo o base de datos con la finalidad de: generar listas de piezas o listas de elementos (BOM). Un bloque puede tener asociado más de un atributo, siempre que éstos tengan identificadores distintos. Al insertar el bloque, AutoCAD solicitará el valor de los atributos verificables. Asimismo, es posible definir atributos constantes ya que estos tienen el mismo valor para todos los bloques; AutoCAD no solicitará el valor al insertar el bloque.

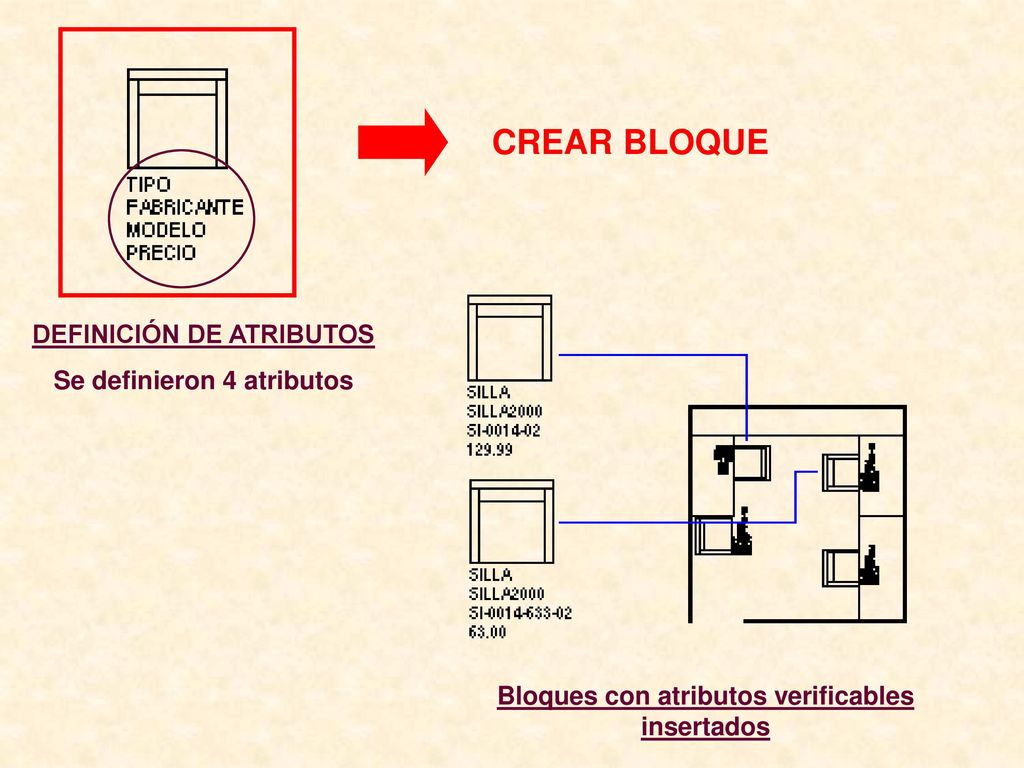

5 CREAR BLOQUE DEFINICIÓN DE ATRIBUTOS Se definieron 4 atributos
Bloques con atributos verificables insertados

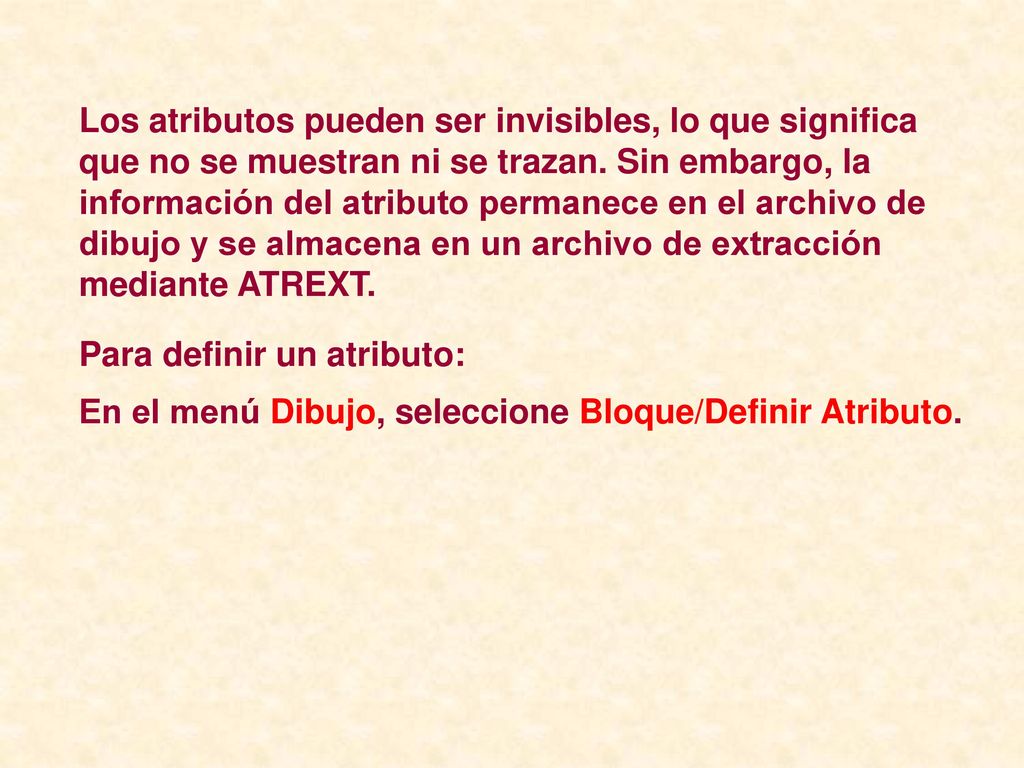

6 Los atributos pueden ser invisibles, lo que significa que no se muestran ni se trazan. Sin embargo, la información del atributo permanece en el archivo de dibujo y se almacena en un archivo de extracción mediante ATREXT. Para definir un atributo: En el menú Dibujo, seleccione Bloque/Definir Atributo.

7 Lugar por donde será insertado el atributo.
Formato del texto

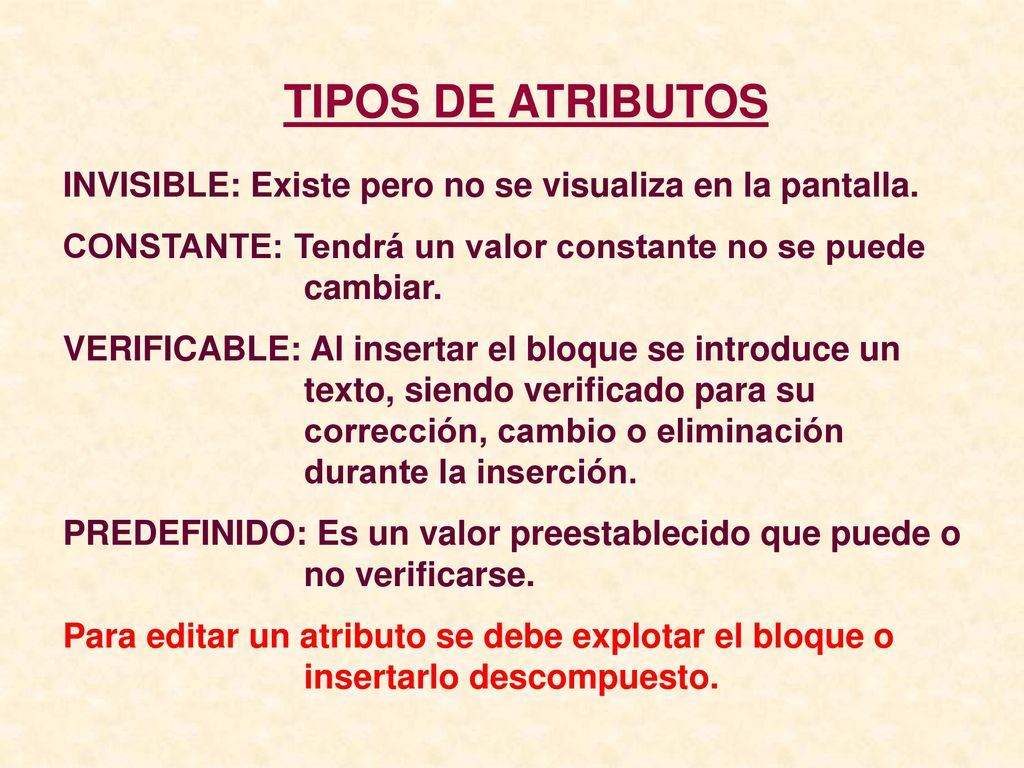

8 TIPOS DE ATRIBUTOS INVISIBLE: Existe pero no se visualiza en la pantalla. CONSTANTE: Tendrá un valor constante no se puede cambiar. VERIFICABLE: Al insertar el bloque se introduce un texto, siendo verificado para su corrección, cambio o eliminación durante la inserción. PREDEFINIDO: Es un valor preestablecido que puede o no verificarse. Para editar un atributo se debe explotar el bloque o insertarlo descompuesto.

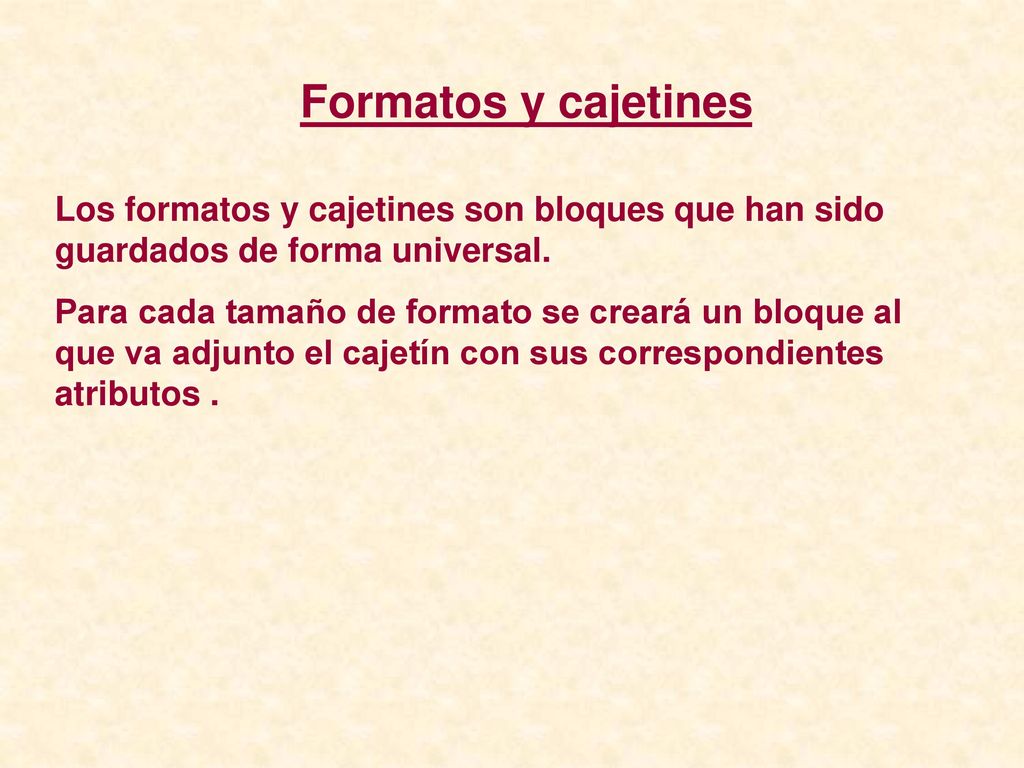

9 Formatos y cajetines Los formatos y cajetines son bloques que han sido guardados de forma universal. Para cada tamaño de formato se creará un bloque al que va adjunto el cajetín con sus correspondientes atributos .

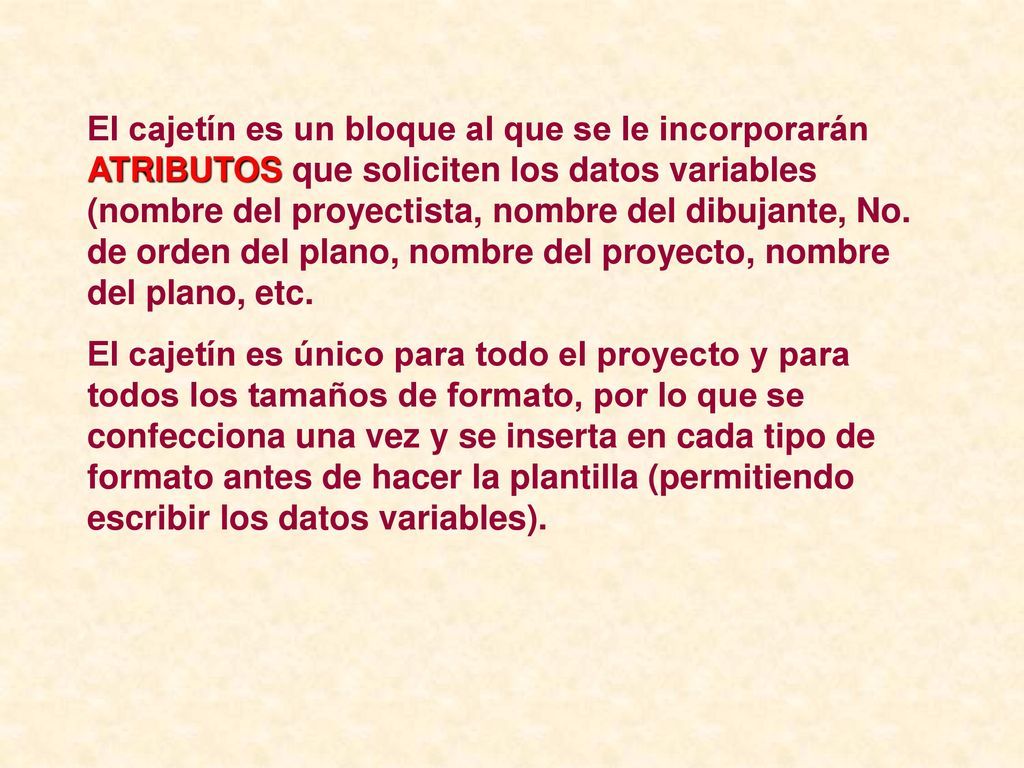

10 El cajetín es un bloque al que se le incorporarán ATRIBUTOS que soliciten los datos variables (nombre del proyectista, nombre del dibujante, No. de orden del plano, nombre del proyecto, nombre del plano, etc. El cajetín es único para todo el proyecto y para todos los tamaños de formato, por lo que se confecciona una vez y se inserta en cada tipo de formato antes de hacer la plantilla (permitiendo escribir los datos variables).

11 (LISTO PARA INCORPORARSE AL FORMATO Y SER CREADO COMO BLOQUE)

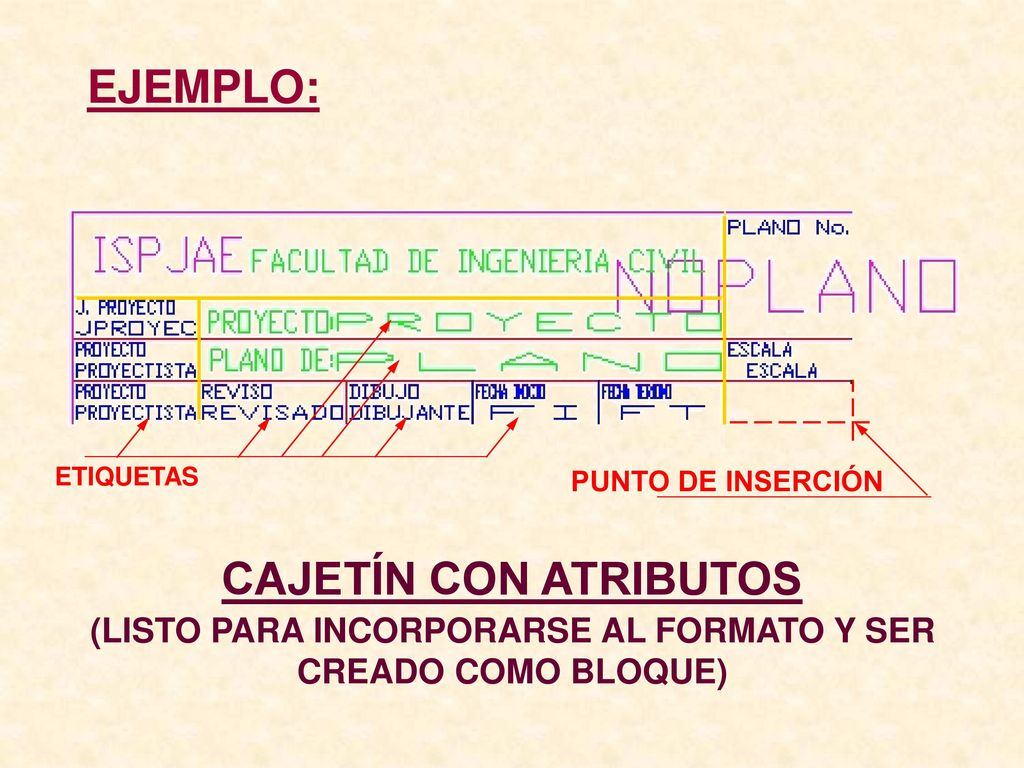

EJEMPLO: ETIQUETAS PUNTO DE INSERCIÓN CAJETÍN CON ATRIBUTOS (LISTO PARA INCORPORARSE AL FORMATO Y SER CREADO COMO BLOQUE)

12 (INSERTADO COMO BLOQUE)

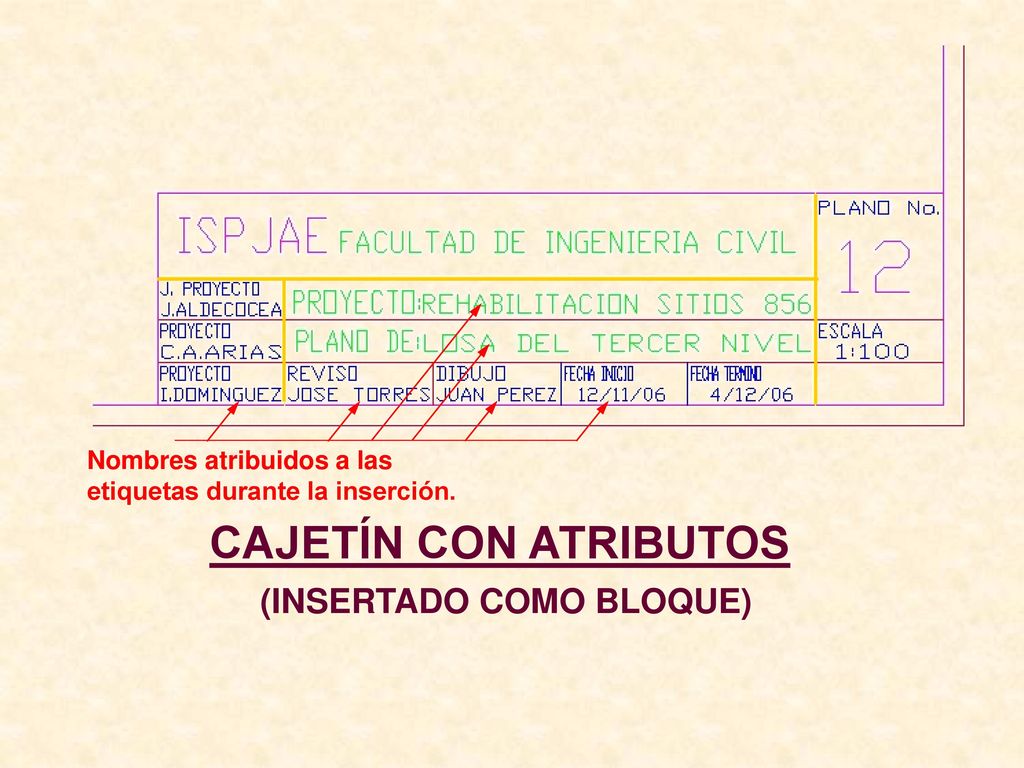

Nombres atribuidos a las etiquetas durante la inserción. CAJETÍN CON ATRIBUTOS (INSERTADO COMO BLOQUE)

13 (INSERTADO COMO BLOQUE)

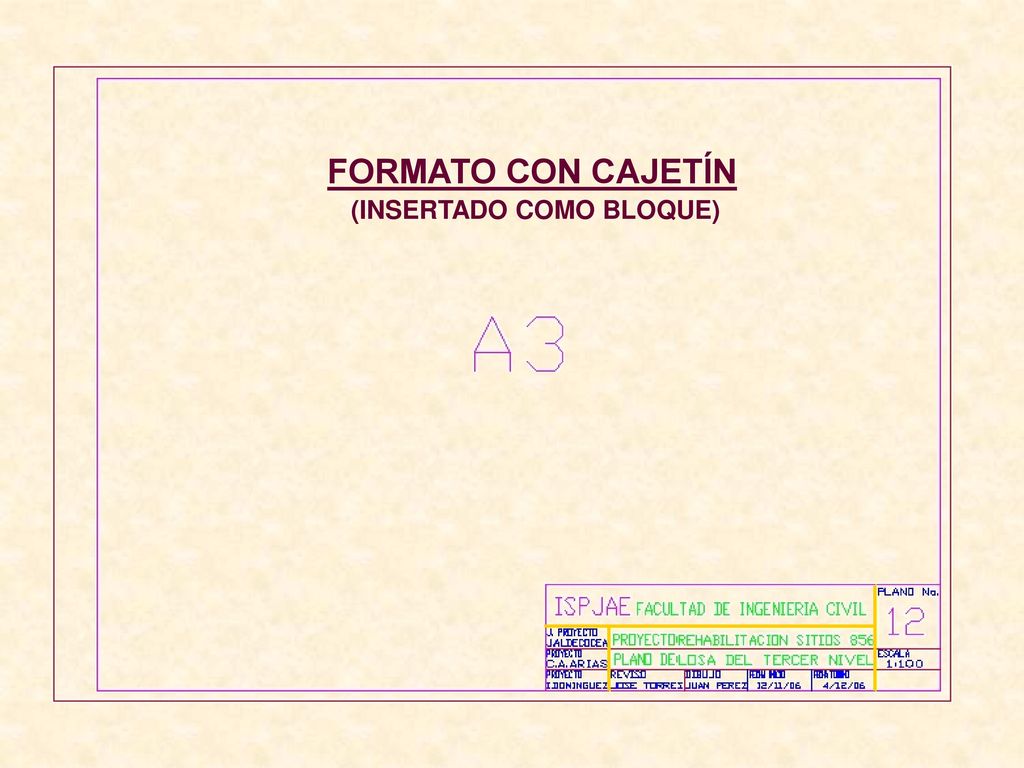

FORMATO CON CAJETÍN (INSERTADO COMO BLOQUE)
