Navegador X-BIM CAD Guía de uso Componentes y unidades de tratamiento de aire X-CUBE de TROX
Versión (8 Marzo 2017)
2

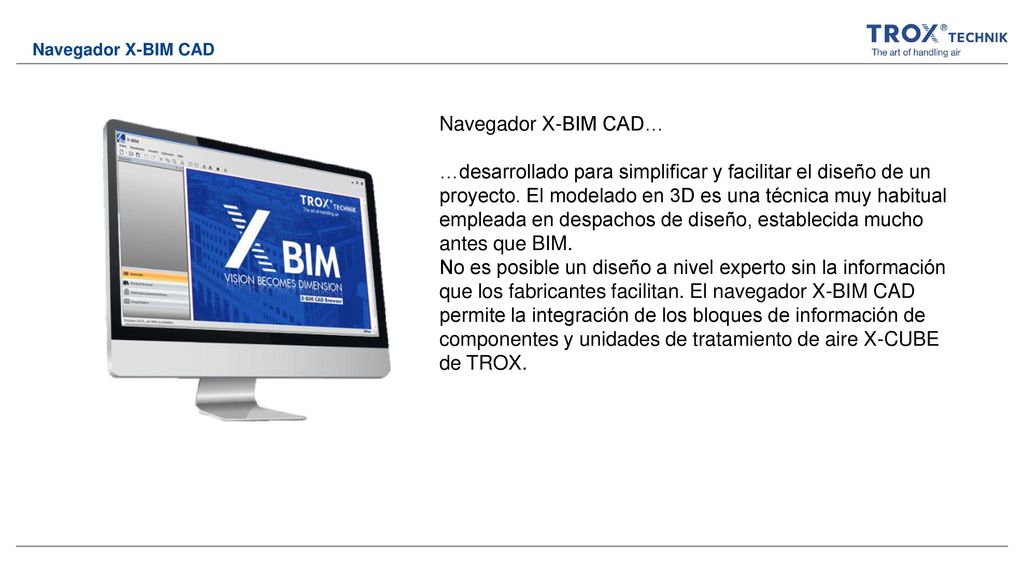

Navegador X-BIM CAD Navegador X-BIM CAD… …desarrollado para simplificar y facilitar el diseño de un proyecto. El modelado en 3D es una técnica muy habitual empleada en despachos de diseño, establecida mucho antes que BIM. No es posible un diseño a nivel experto sin la información que los fabricantes facilitan. El navegador X-BIM CAD permite la integración de los bloques de información de componentes y unidades de tratamiento de aire X-CUBE de TROX.
3

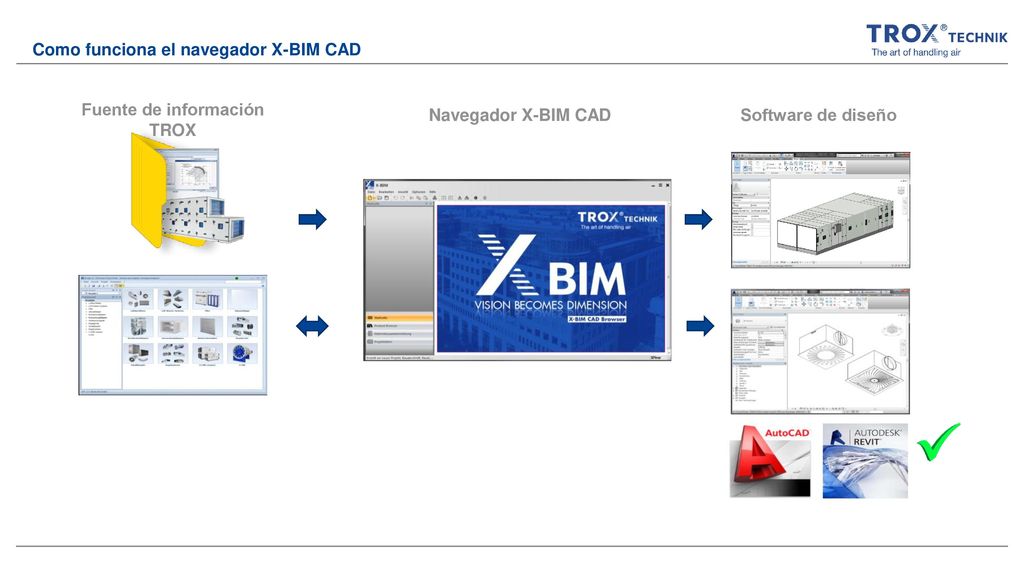

Fuente de información TROX
Como funciona el navegador X-BIM CAD Fuente de información TROX Navegador X-BIM CAD Software de diseño
4

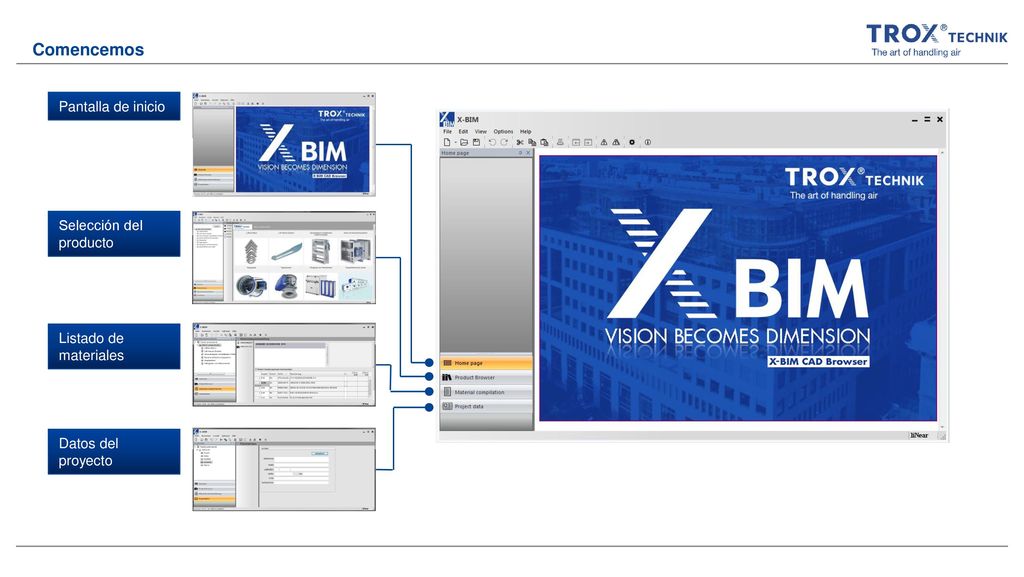

Comencemos Pantalla de inicio Selección del producto
Listado de materiales Datos del proyecto
5
Sofware para diseño en Revit o AutoCAD

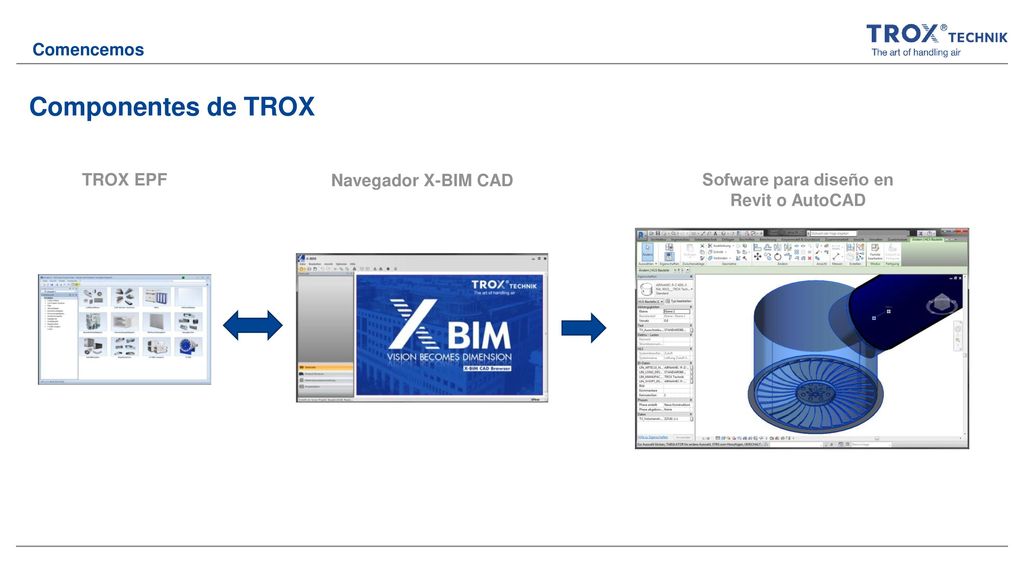

Comencemos Componentes de TROX TROX EPF Navegador X-BIM CAD Sofware para diseño en Revit o AutoCAD
6

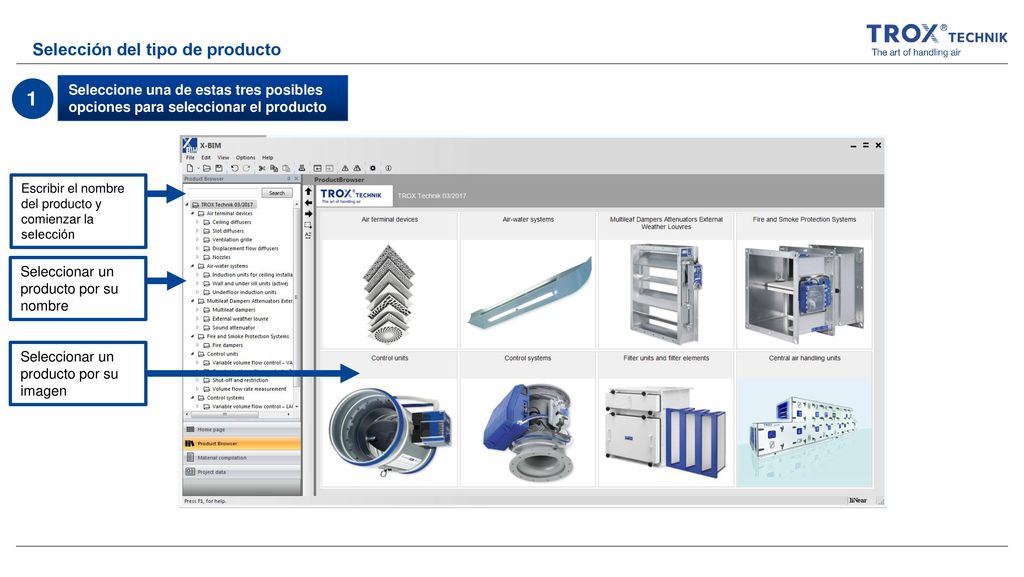

1 Selección del tipo de producto
Seleccione una de estas tres posibles opciones para seleccionar el producto Escribir el nombre del producto y comienzar la selección Seleccionar un producto por su nombre Seleccionar un producto por su imagen
7

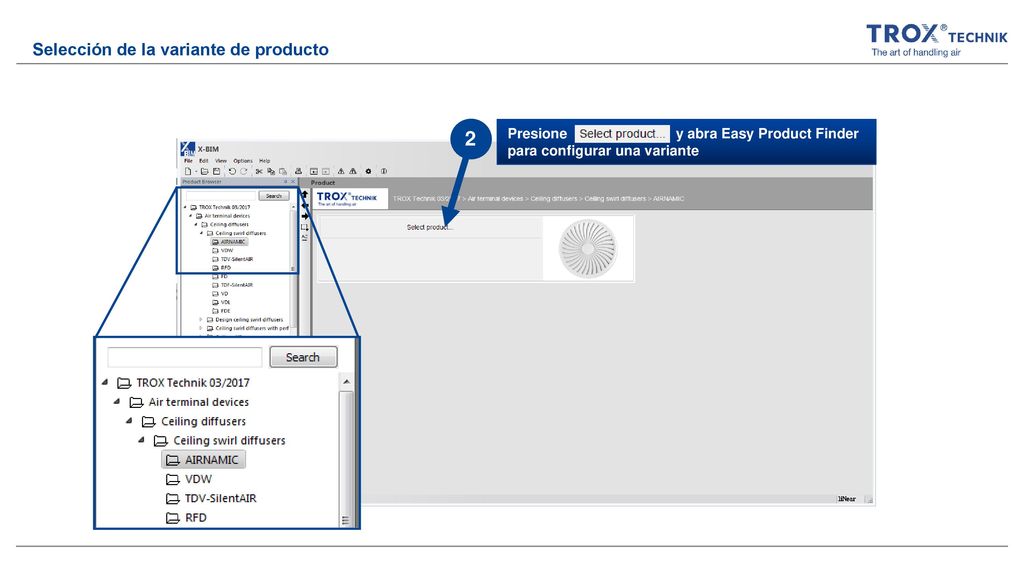

2 Selección de la variante de producto
Presione Product y abra Easy Product Finder para configurar una variante
8

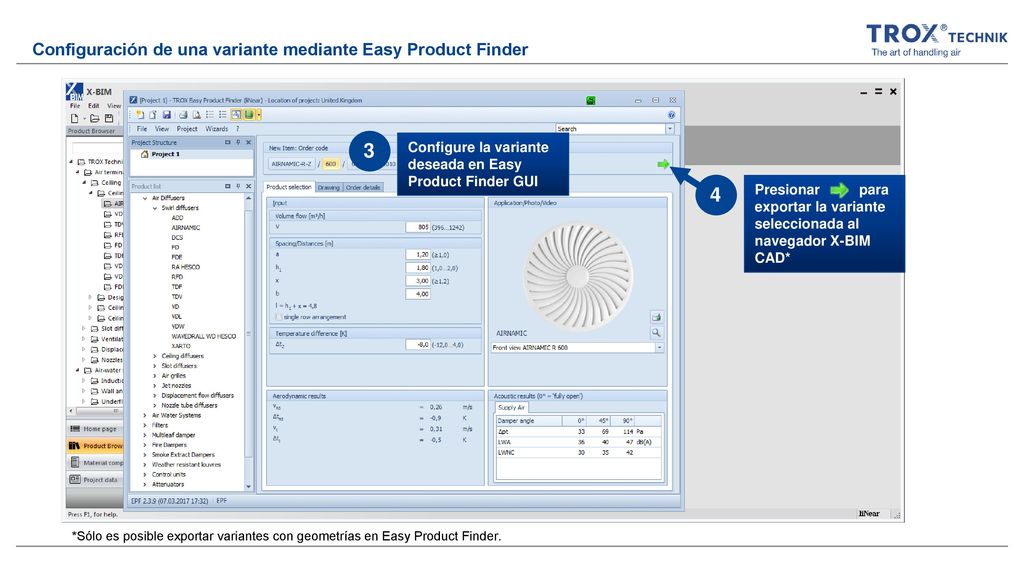

3 4 Configuración de una variante mediante Easy Product Finder
Configure la variante deseada en Easy Product Finder GUI 4 Presionar para exportar la variante seleccionada al navegador X-BIM CAD* *Sólo es posible exportar variantes con geometrías en Easy Product Finder.
9
6 5 Transpaso de datos al proyecto
Emplear modelos de producto específicos para su proyecto. Las conexiones, código de pedido y datos técnicos* también se exportan a Revit. 5 Presionar para exportar la variante de producto a su proyecto Revit o AutoCAD. * El bloque de información que se exporta depende del producto.
10

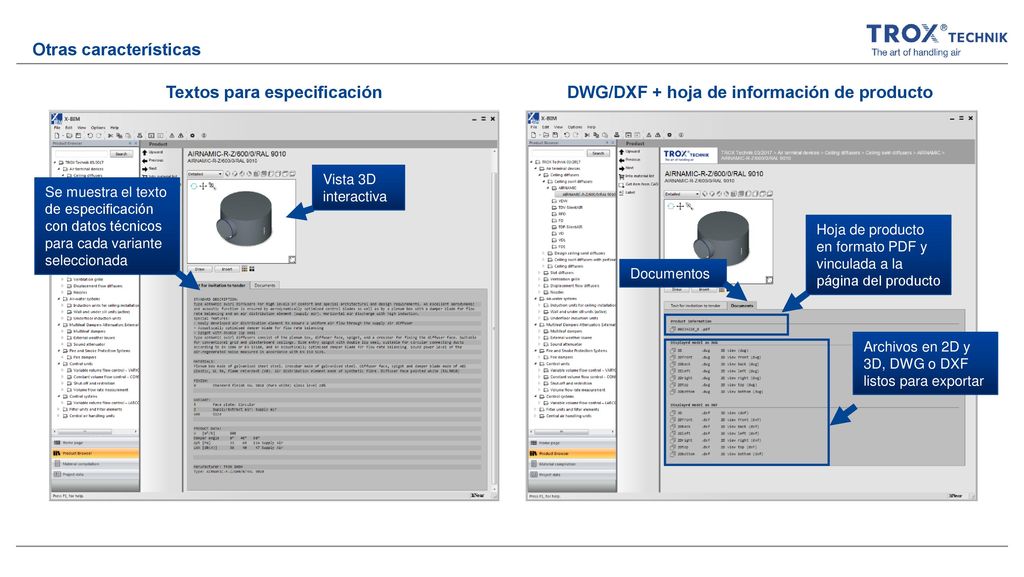

Textos para especificación DWG/DXF + hoja de información de producto
Otras características Textos para especificación DWG/DXF + hoja de información de producto Vista 3D interactiva Se muestra el texto de especificación con datos técnicos para cada variante seleccionada Hoja de producto en formato PDF y vinculada a la página del producto Documentos Archivos en 2D y 3D, DWG o DXF listos para exportar
11
Archivo de la unidad X-CUBE Software para diseño en Revit o AutoCAD

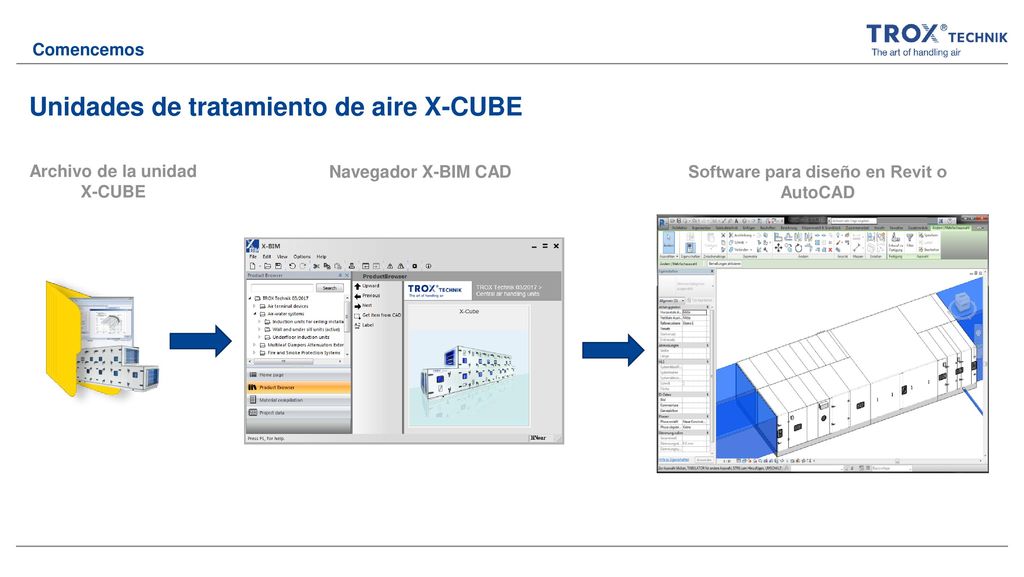

Comencemos Unidades de tratamiento de aire X-CUBE Archivo de la unidad X-CUBE Navegador X-BIM CAD Software para diseño en Revit o AutoCAD
12

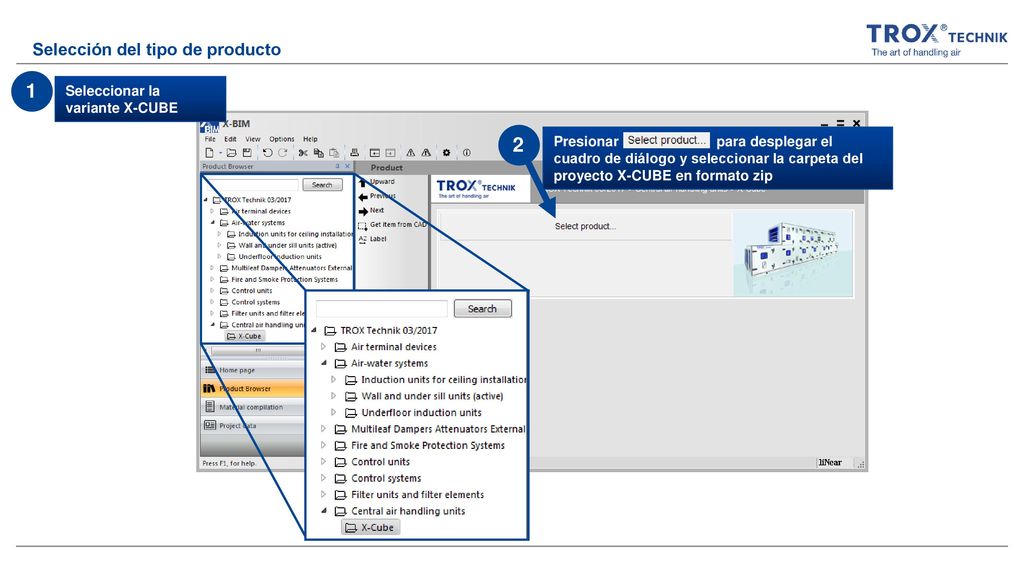

1 2 Selección del tipo de producto Seleccionar la variante X-CUBE
Presionar para desplegar el cuadro de diálogo y seleccionar la carpeta del proyecto X-CUBE en formato zip
13

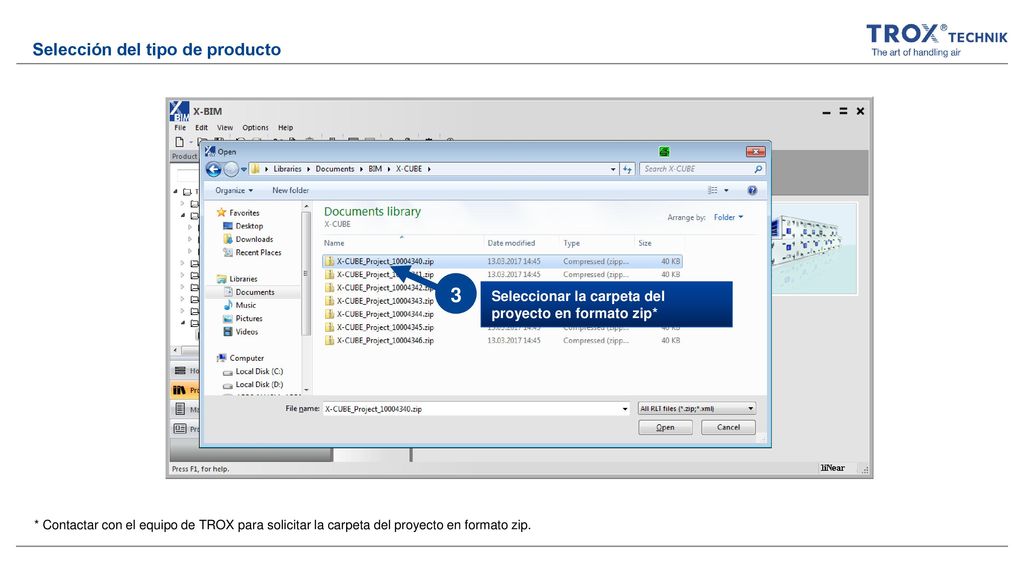

3 Selección del tipo de producto
Seleccionar la carpeta del proyecto en formato zip* * Contactar con el equipo de TROX para solicitar la carpeta del proyecto en formato zip.
14

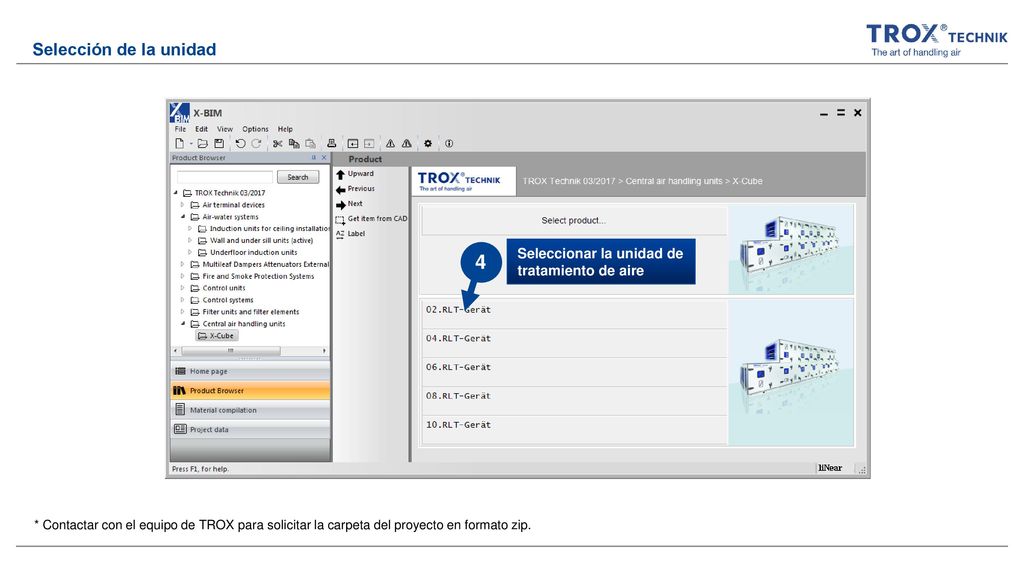

4 Selección de la unidad Seleccionar la unidad de tratamiento de aire
* Contactar con el equipo de TROX para solicitar la carpeta del proyecto en formato zip.
15

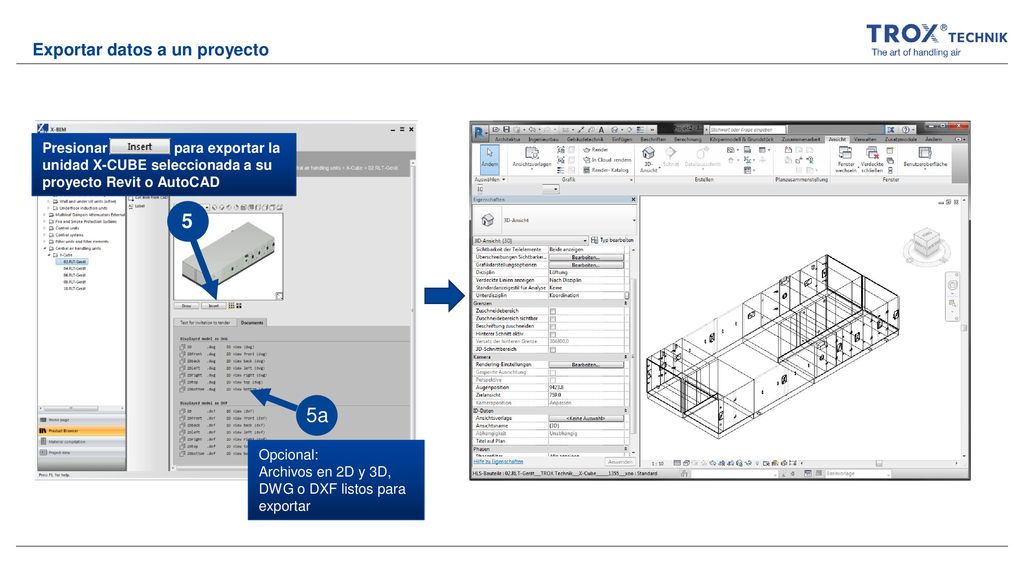

5 5a Exportar datos a un proyecto
Presionar para exportar la unidad X-CUBE seleccionada a su proyecto Revit o AutoCAD 5 5a Opcional: Archivos en 2D y 3D, DWG o DXF listos para exportar
16

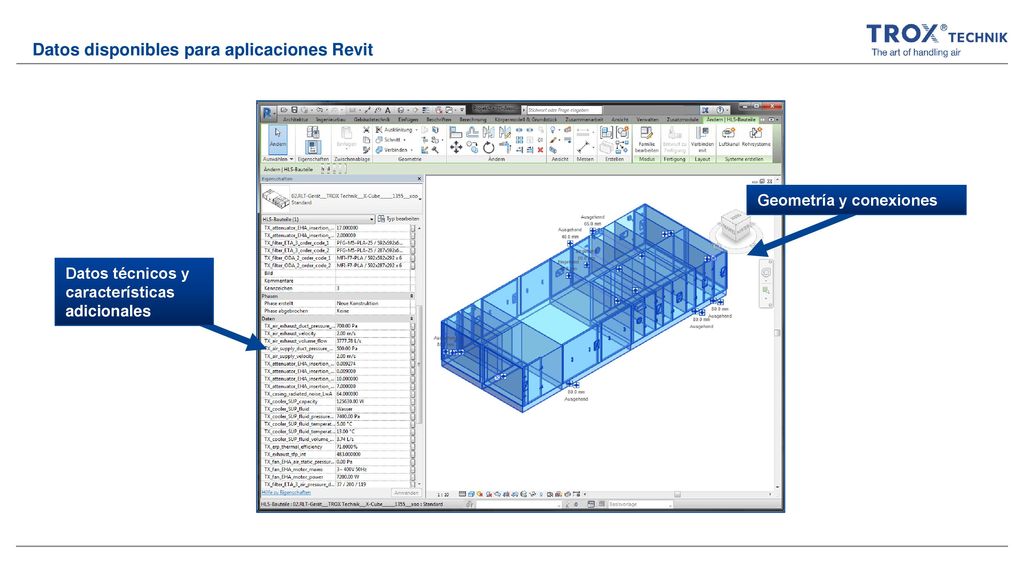

Datos disponibles para aplicaciones Revit
Geometría y conexiones Datos técnicos y características adicionales
17

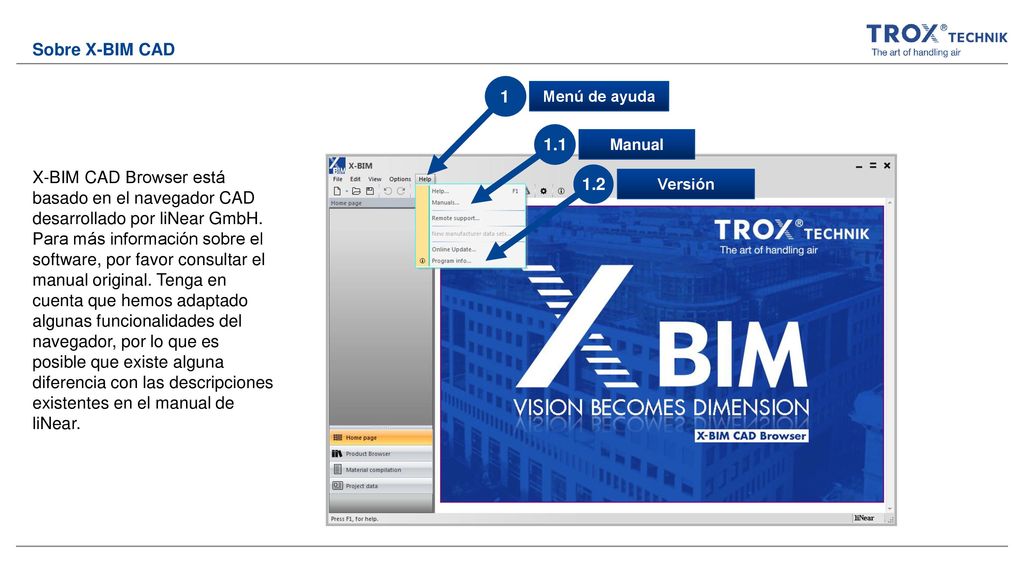

Sobre X-BIM CAD 1 Menú de ayuda 1.1 Manual X-BIM CAD Browser está basado en el navegador CAD desarrollado por liNear GmbH. Para más información sobre el software, por favor consultar el manual original. Tenga en cuenta que hemos adaptado algunas funcionalidades del navegador, por lo que es posible que existe alguna diferencia con las descripciones existentes en el manual de liNear. 1.2 Versión
