1 HIPOTESIS DE CARGAS Y COMBINACIONES DE HIPOTESIS
Carga equivalente. Hipótesis de cargas y combinaciones de hipótesis

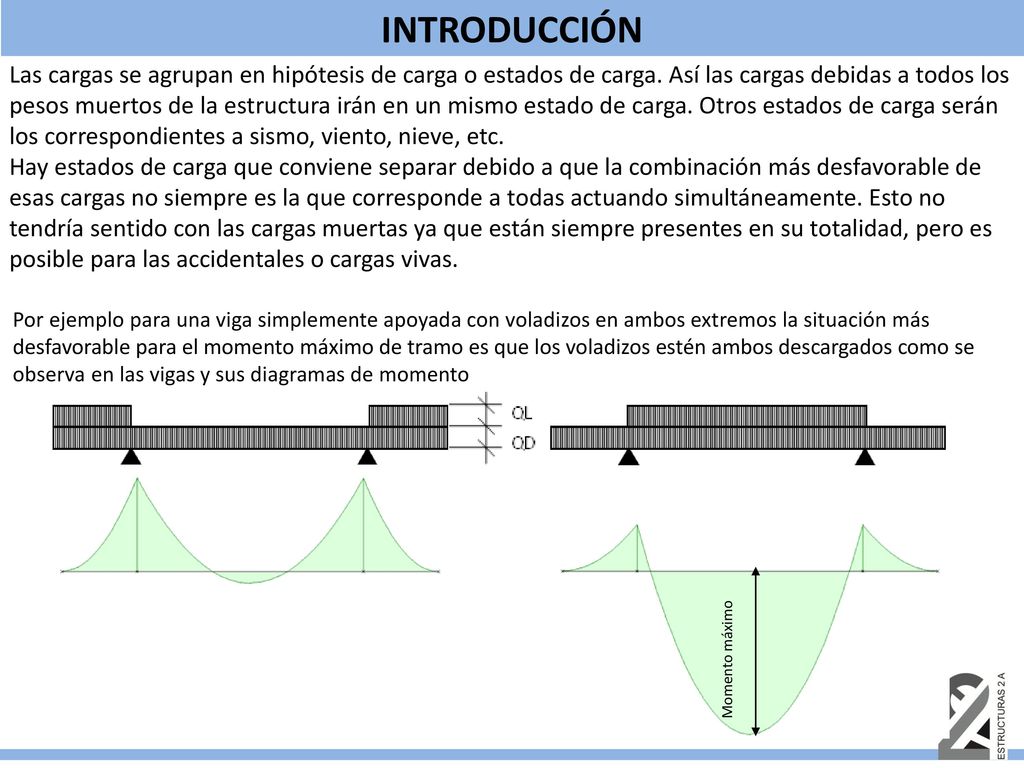

2 INTRODUCCIÓN Las cargas se agrupan en hipótesis de carga o estados de carga. Así las cargas debidas a todos los pesos muertos de la estructura irán en un mismo estado de carga. Otros estados de carga serán los correspondientes a sismo, viento, nieve, etc. Hay estados de carga que conviene separar debido a que la combinación más desfavorable de esas cargas no siempre es la que corresponde a todas actuando simultáneamente. Esto no tendría sentido con las cargas muertas ya que están siempre presentes en su totalidad, pero es posible para las accidentales o cargas vivas. Por ejemplo para una viga simplemente apoyada con voladizos en ambos extremos la situación más desfavorable para el momento máximo de tramo es que los voladizos estén ambos descargados como se observa en las vigas y sus diagramas de momento CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA Momento máximo

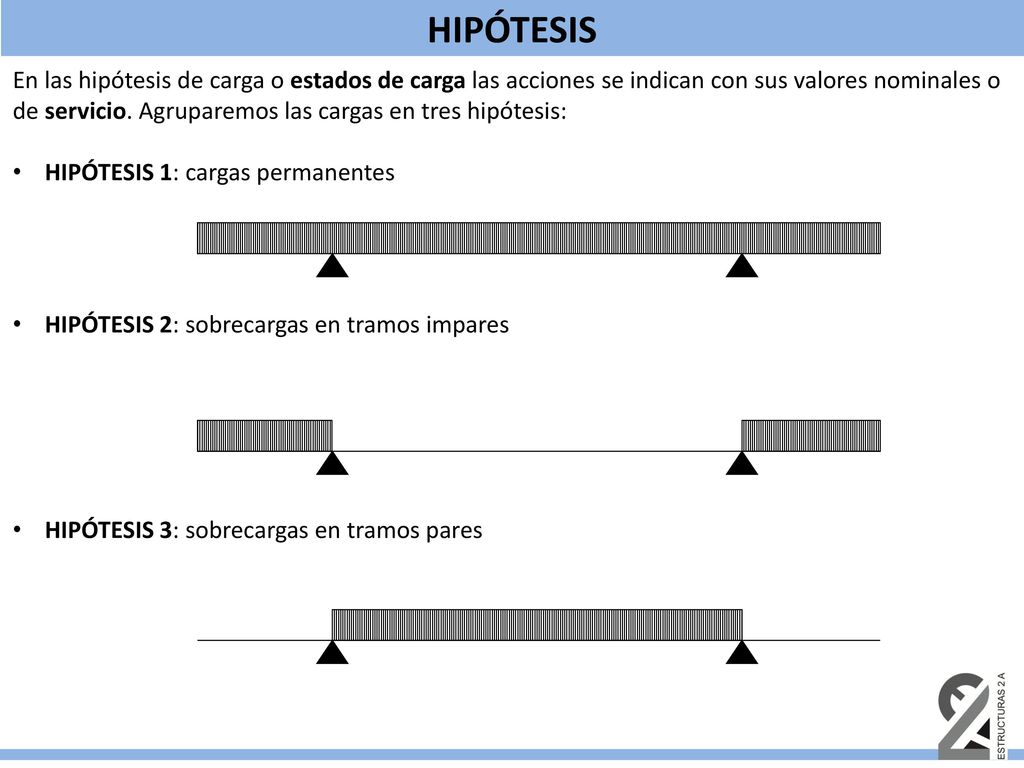

3 HIPÓTESIS En las hipótesis de carga o estados de carga las acciones se indican con sus valores nominales o de servicio. Agruparemos las cargas en tres hipótesis: HIPÓTESIS 1: cargas permanentes HIPÓTESIS 2: sobrecargas en tramos impares CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA HIPÓTESIS 3: sobrecargas en tramos pares

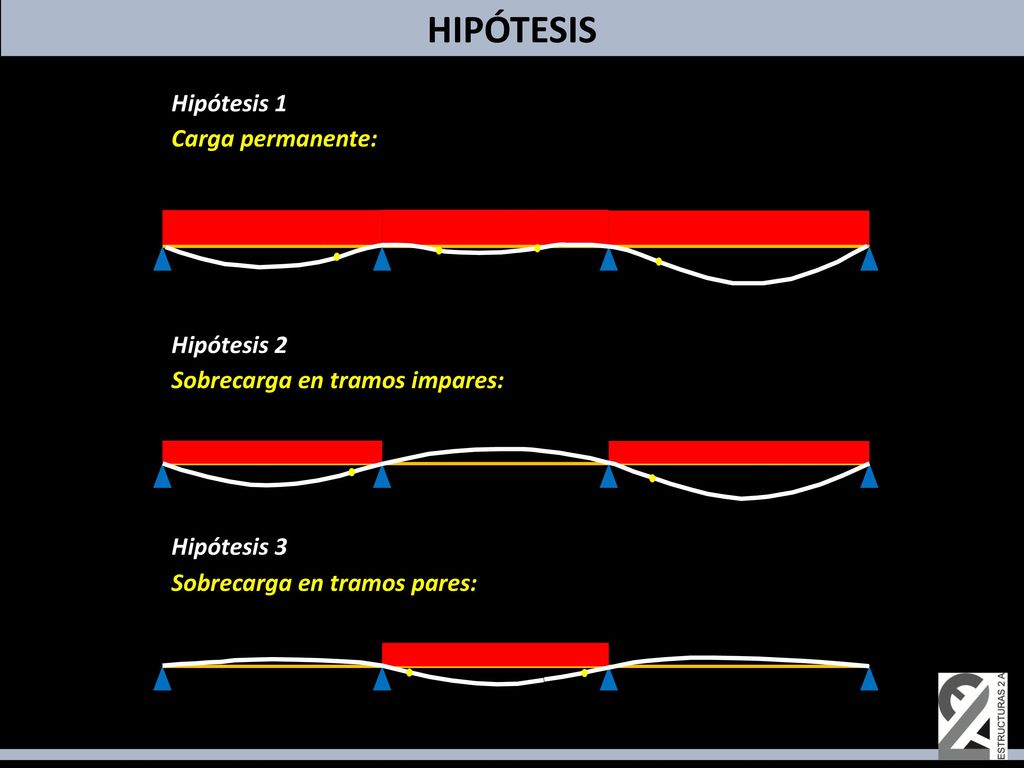

4 HIPÓTESIS Hipótesis 1 Carga permanente: Hipótesis 2
Sobrecarga en tramos impares: Hipótesis 3 Sobrecarga en tramos pares:

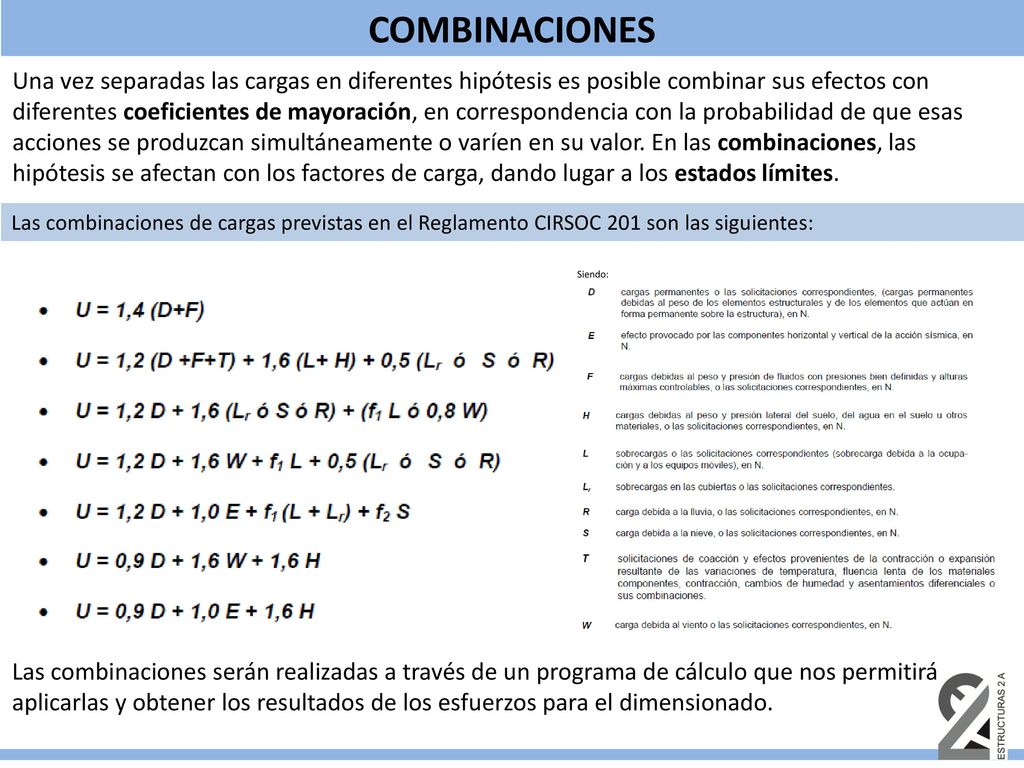

5 COMBINACIONES Una vez separadas las cargas en diferentes hipótesis es posible combinar sus efectos con diferentes coeficientes de mayoración, en correspondencia con la probabilidad de que esas acciones se produzcan simultáneamente o varíen en su valor. En las combinaciones, las hipótesis se afectan con los factores de carga, dando lugar a los estados límites. Las combinaciones de cargas previstas en el Reglamento CIRSOC 201 son las siguientes: CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA Las combinaciones serán realizadas a través de un programa de cálculo que nos permitirá aplicarlas y obtener los resultados de los esfuerzos para el dimensionado.

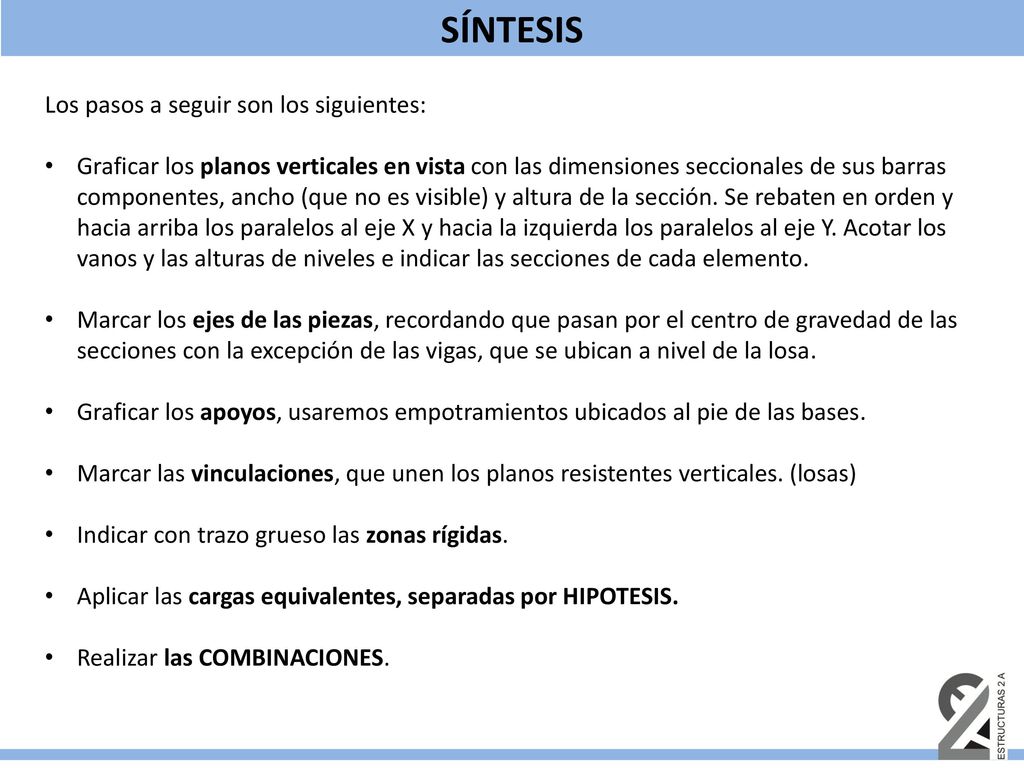

6 SÍNTESIS Los pasos a seguir son los siguientes:
Graficar los planos verticales en vista con las dimensiones seccionales de sus barras componentes, ancho (que no es visible) y altura de la sección. Se rebaten en orden y hacia arriba los paralelos al eje X y hacia la izquierda los paralelos al eje Y. Acotar los vanos y las alturas de niveles e indicar las secciones de cada elemento. Marcar los ejes de las piezas, recordando que pasan por el centro de gravedad de las secciones con la excepción de las vigas, que se ubican a nivel de la losa. Graficar los apoyos, usaremos empotramientos ubicados al pie de las bases. Marcar las vinculaciones, que unen los planos resistentes verticales. (losas) Indicar con trazo grueso las zonas rígidas. Aplicar las cargas equivalentes, separadas por HIPOTESIS. Realizar las COMBINACIONES. CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA

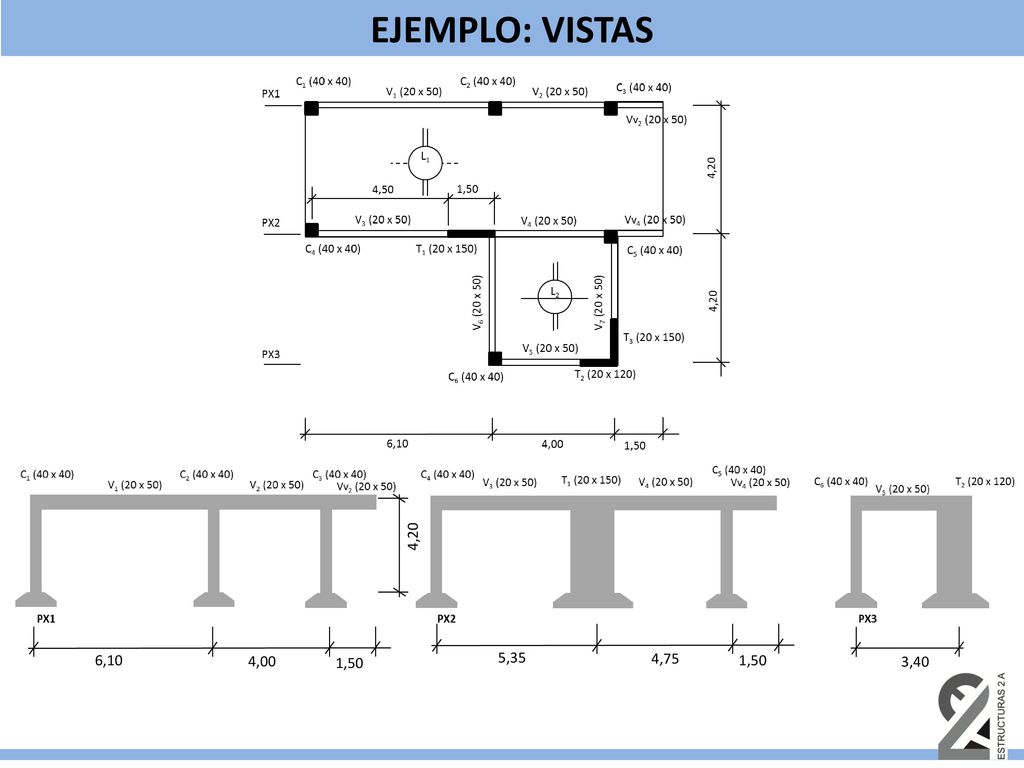

7 EJEMPLO: VISTAS CONCEPTO
MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA 4,20 6,10 4,00 1,50 5,35 4,75 1,50 3,40

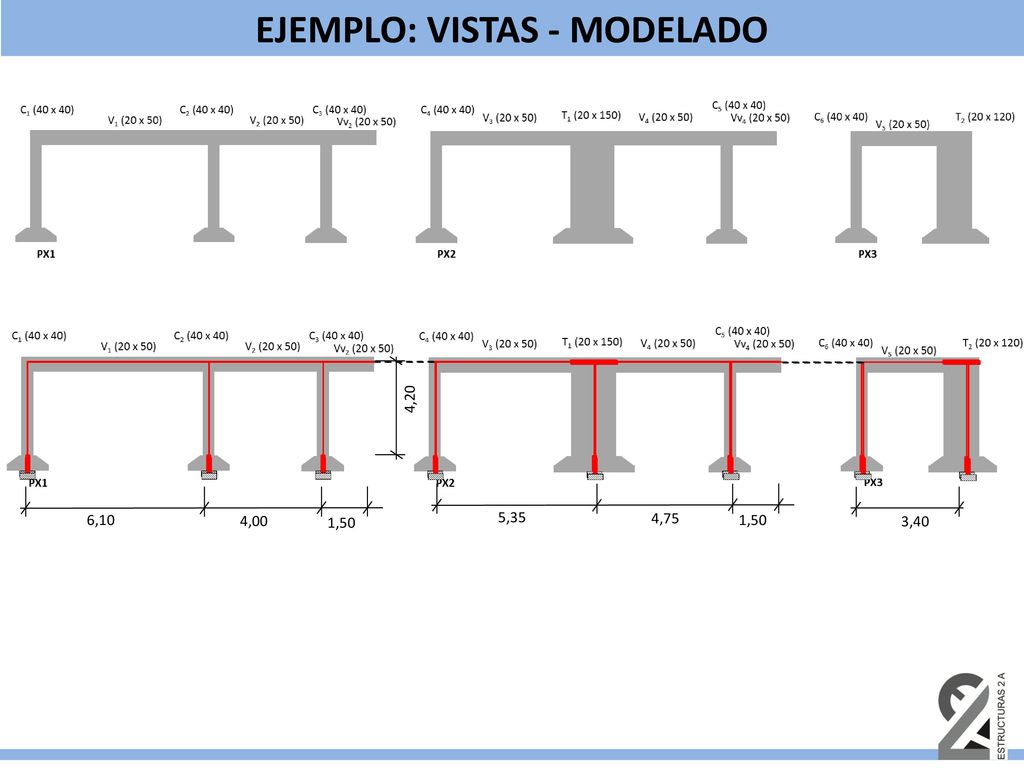

8 EJEMPLO: VISTAS - MODELADO
4,20 6,10 4,00 1,50 CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA 5,35 4,75 1,50 3,40

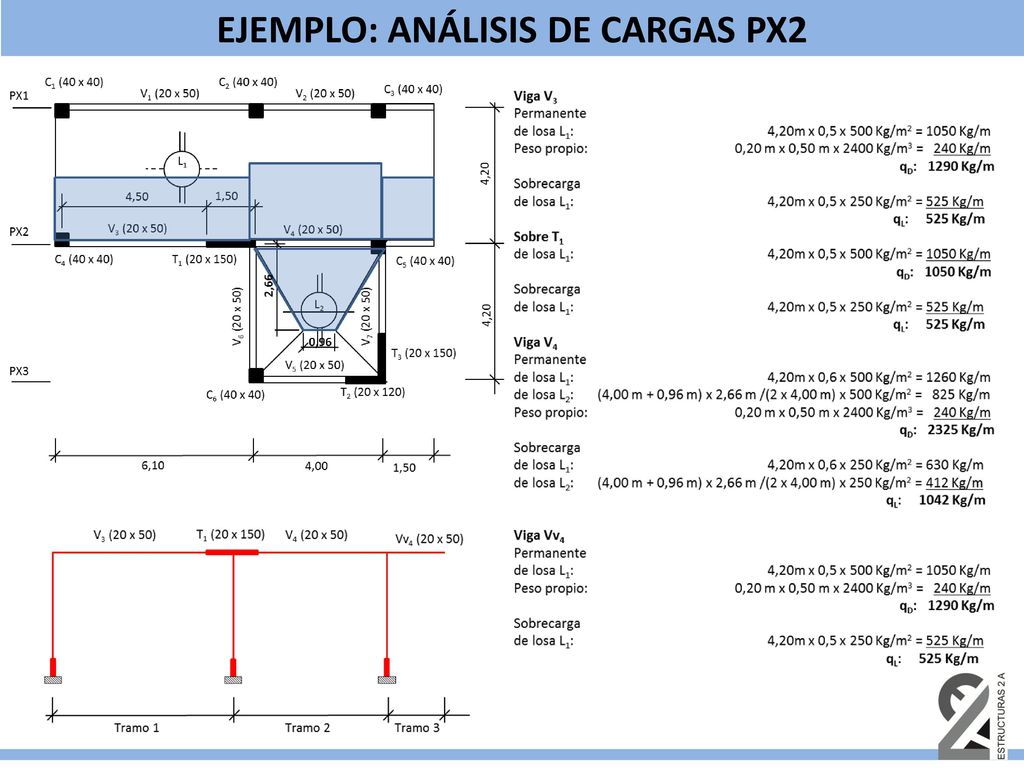

9 EJEMPLO: ANÁLISIS DE CARGAS PX2
CONCEPTO MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA

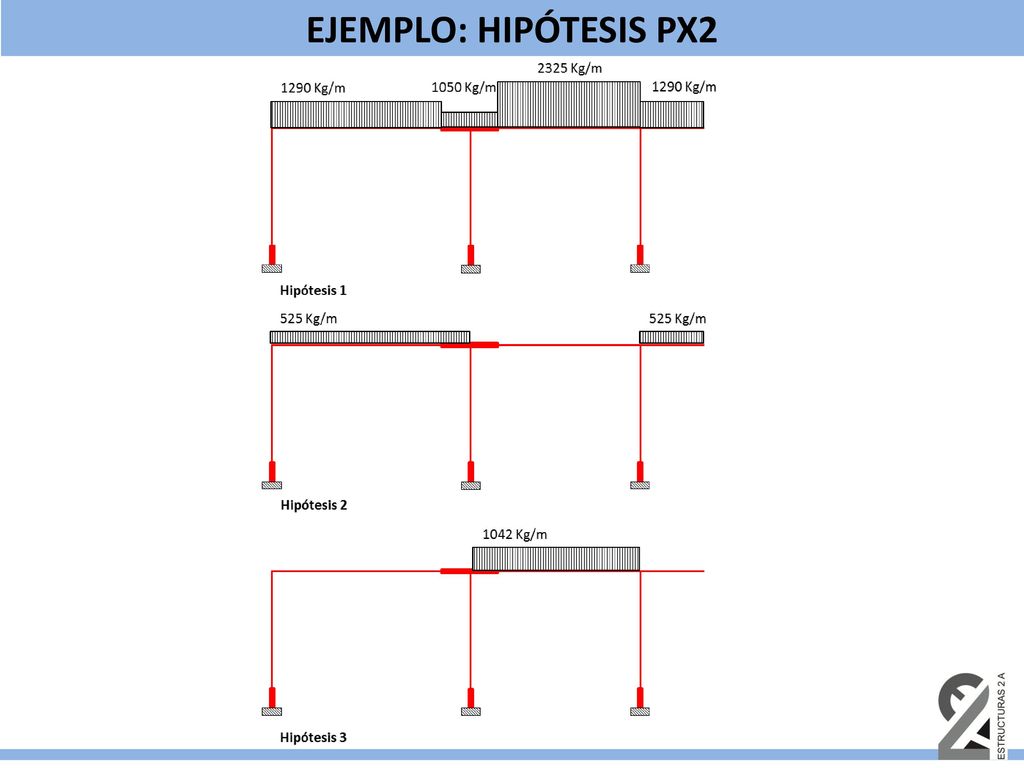

10 EJEMPLO: HIPÓTESIS PX2 CONCEPTO
MOSTRAR EN LAS IMÁGENES LOS DIFERENTES ROLES DE LA ESTRUCTURA
