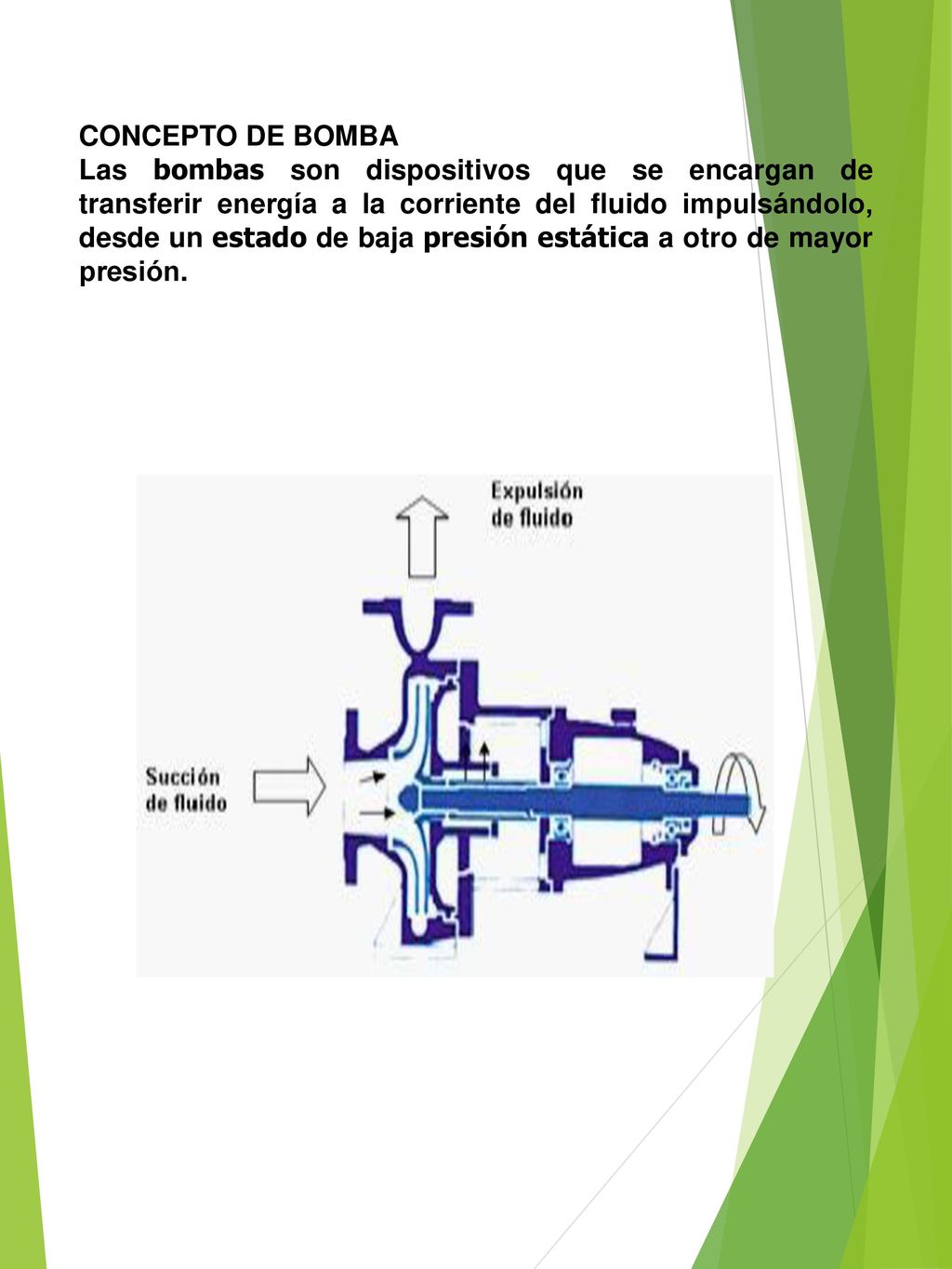

CONCEPTO DE BOMBA Las bombas son dispositivos que se encargan de transferir energía a la corriente del fluido impulsándolo, desde un estado de baja presión.

Presentación del tema: "CONCEPTO DE BOMBA Las bombas son dispositivos que se encargan de transferir energía a la corriente del fluido impulsándolo, desde un estado de baja presión."— Transcripción de la presentación:

1 CONCEPTO DE BOMBA Las bombas son dispositivos que se encargan de transferir energía a la corriente del fluido impulsándolo, desde un estado de baja presión estática a otro de mayor presión.

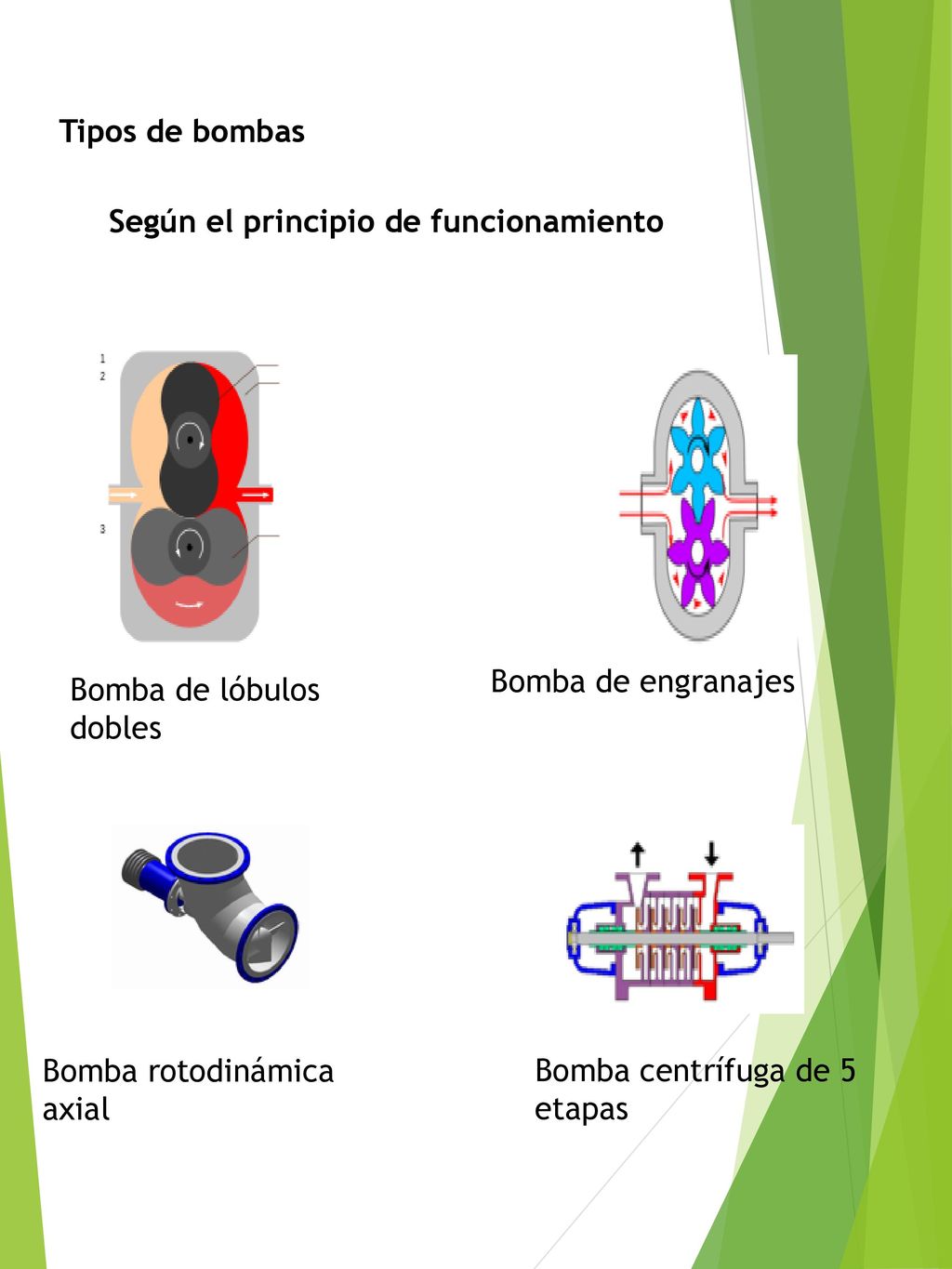

2 Tipos de bombas Según el principio de funcionamiento Bomba de engranajes Bomba de lóbulos dobles Bomba rotodinámica axial Bomba centrífuga de 5 etapas

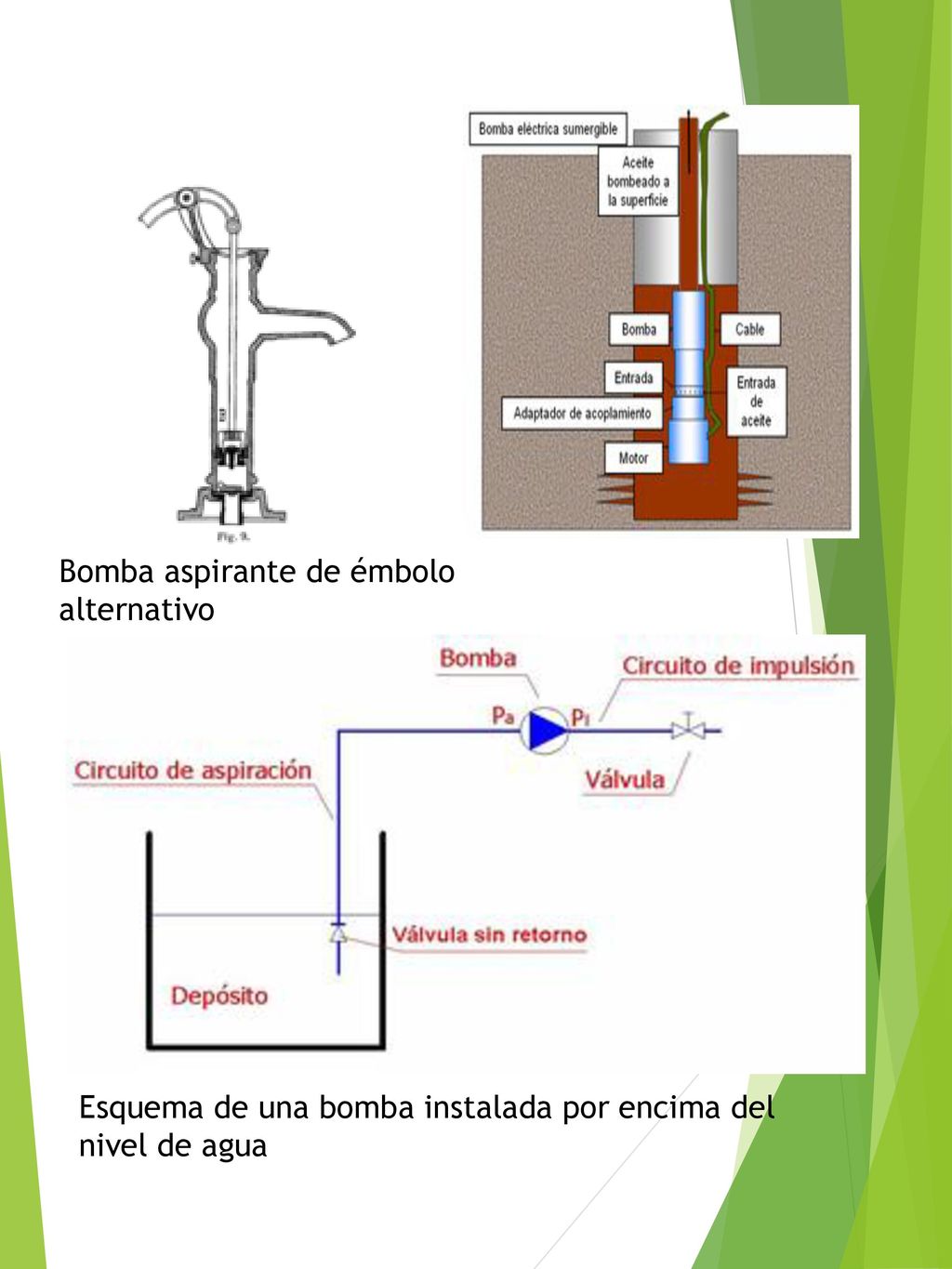

3 Bomba aspirante de émbolo alternativo
Esquema de una bomba instalada por encima del nivel de agua

4

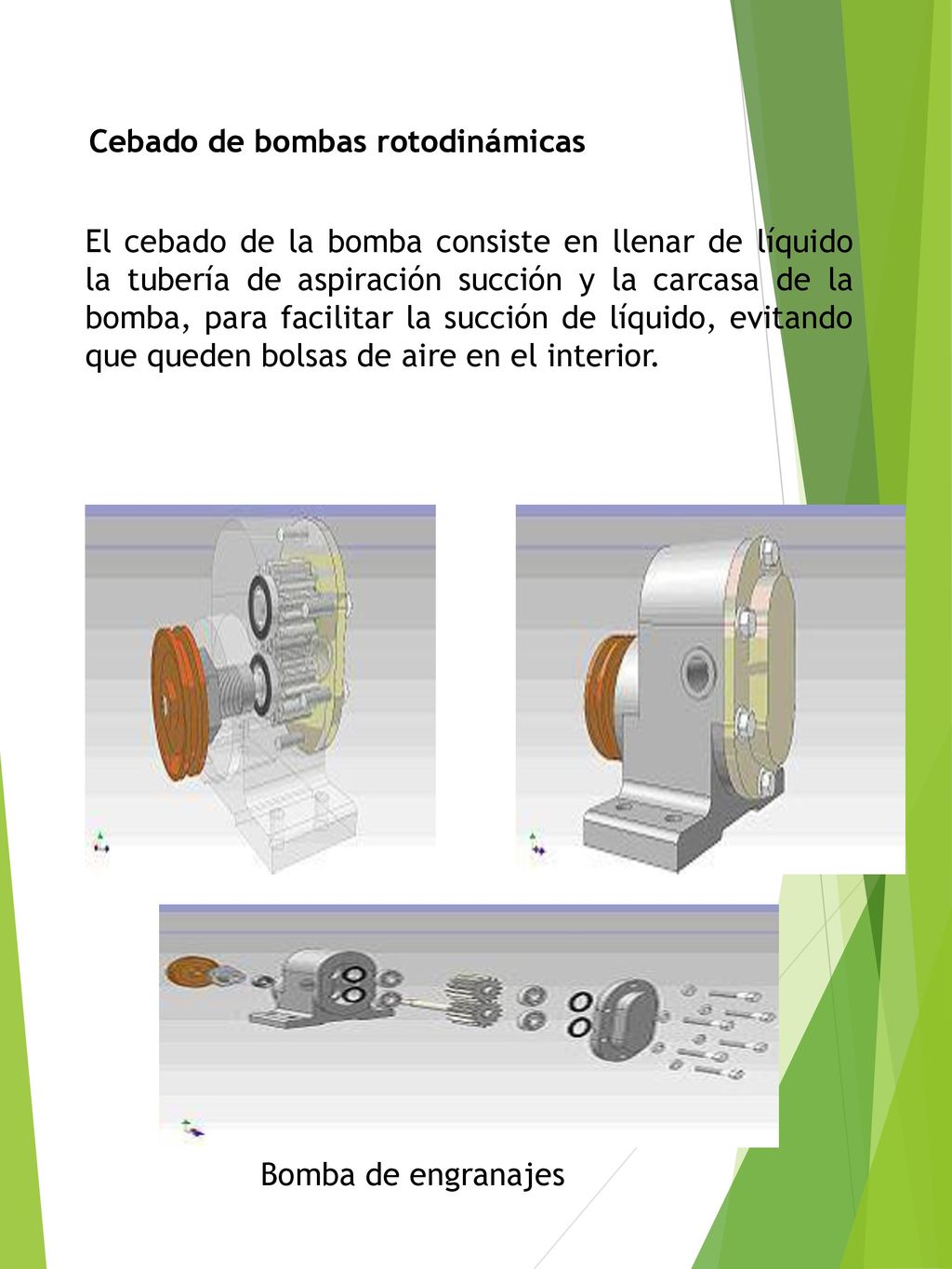

5 Cebado de bombas rotodinámicas
El cebado de la bomba consiste en llenar de líquido la tubería de aspiración succión y la carcasa de la bomba, para facilitar la succión de líquido, evitando que queden bolsas de aire en el interior. Bomba de engranajes

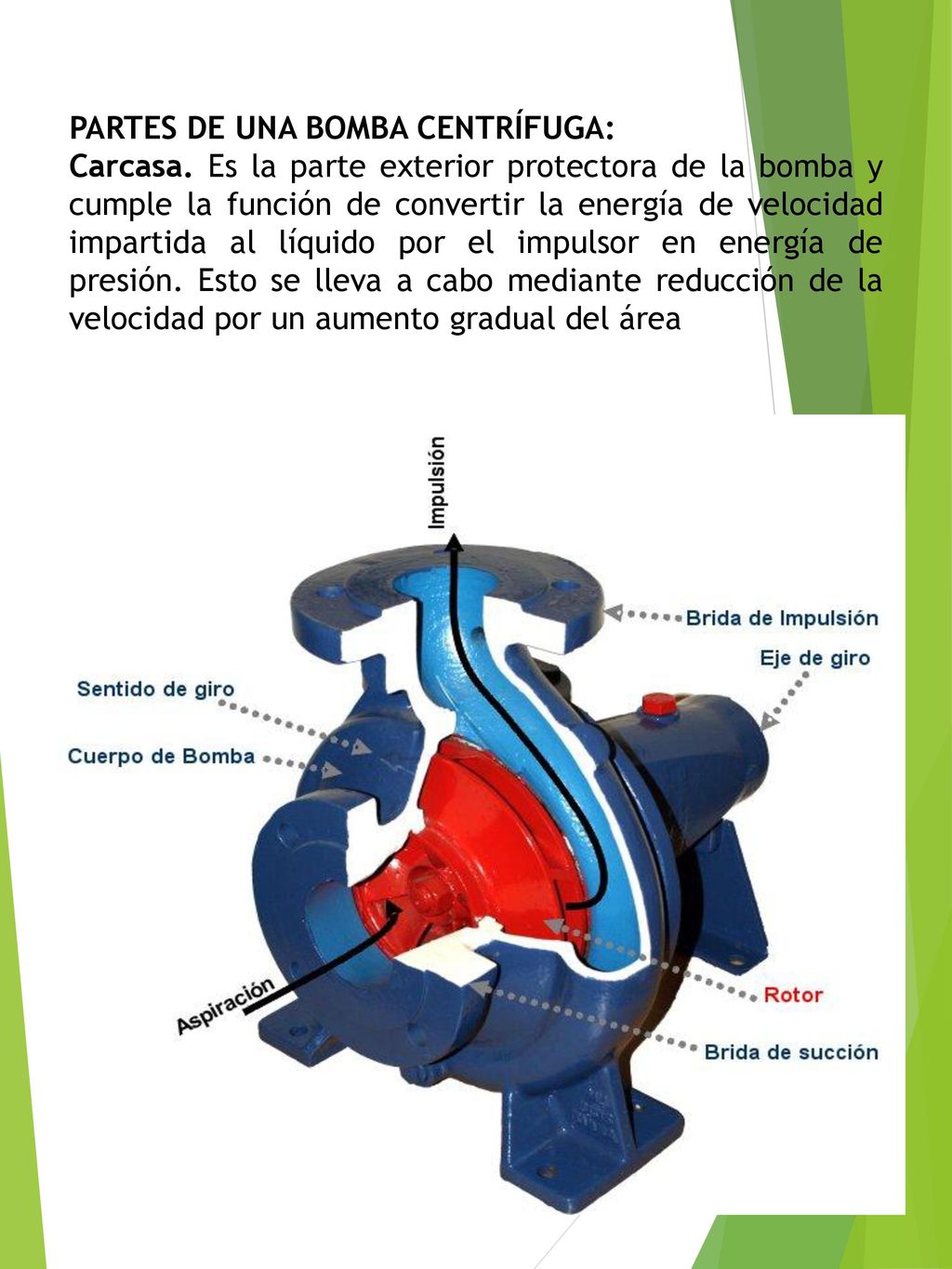

6 PARTES DE UNA BOMBA CENTRÍFUGA:
Carcasa. Es la parte exterior protectora de la bomba y cumple la función de convertir la energía de velocidad impartida al líquido por el impulsor en energía de presión. Esto se lleva a cabo mediante reducción de la velocidad por un aumento gradual del área

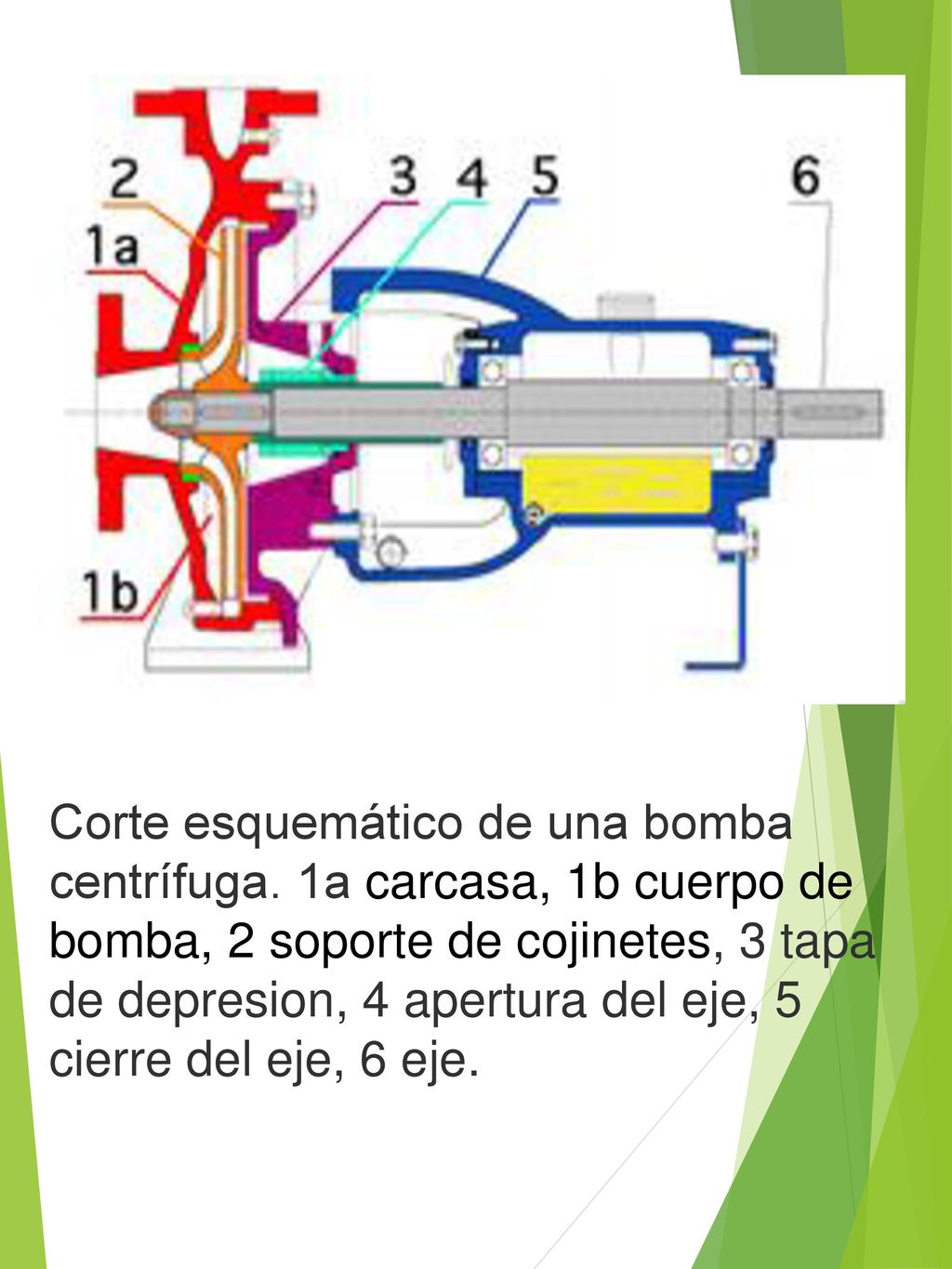

7 Corte esquemático de una bomba centrífuga
Corte esquemático de una bomba centrífuga. 1a carcasa, 1b cuerpo de bomba, 2 soporte de cojinetes, 3 tapa de depresion, 4 apertura del eje, 5 cierre del eje, 6 eje.

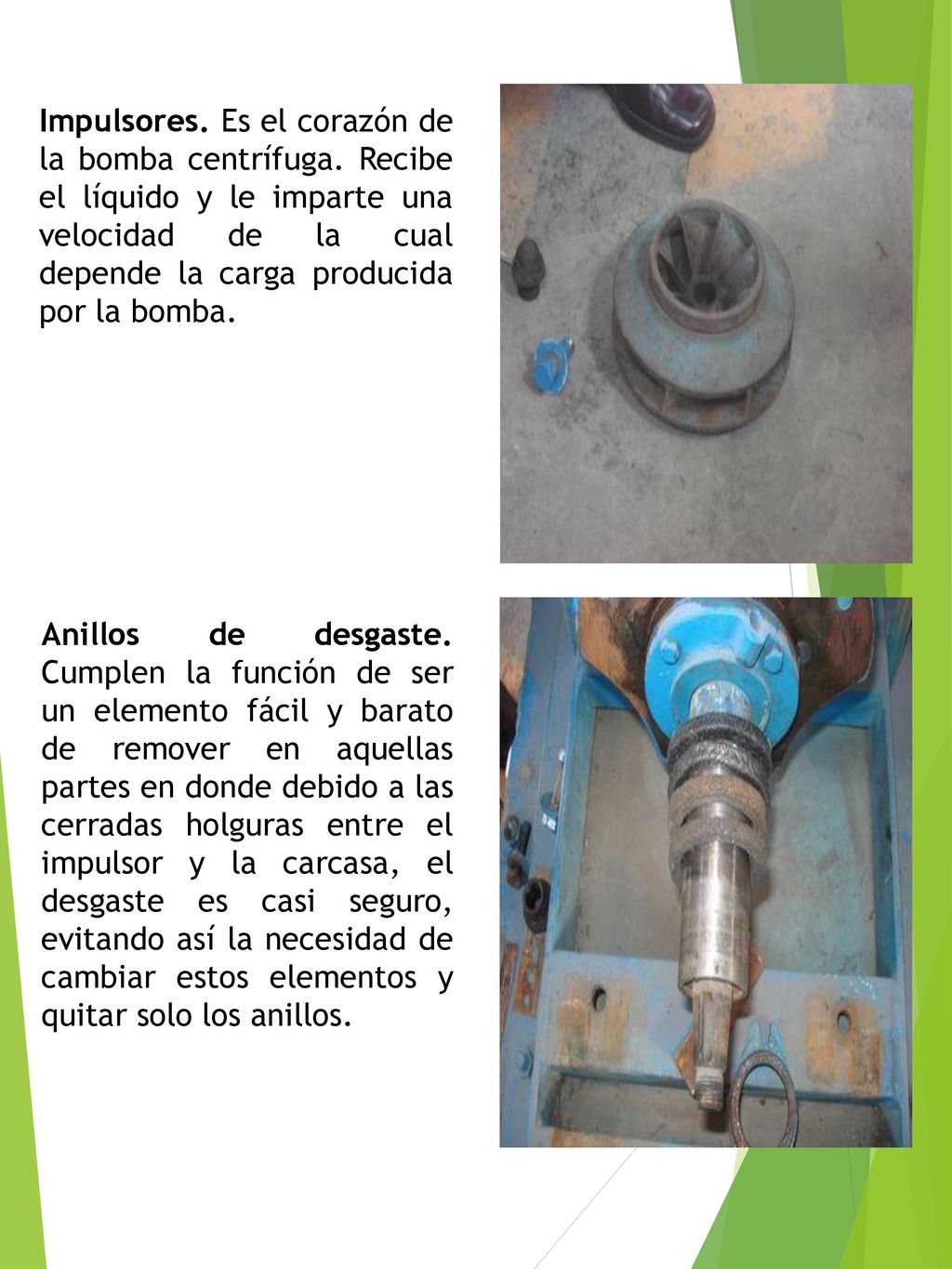

8 Impulsores. Es el corazón de la bomba centrífuga
Impulsores. Es el corazón de la bomba centrífuga. Recibe el líquido y le imparte una velocidad de la cual depende la carga producida por la bomba. Anillos de desgaste. Cumplen la función de ser un elemento fácil y barato de remover en aquellas partes en donde debido a las cerradas holguras entre el impulsor y la carcasa, el desgaste es casi seguro, evitando así la necesidad de cambiar estos elementos y quitar solo los anillos.

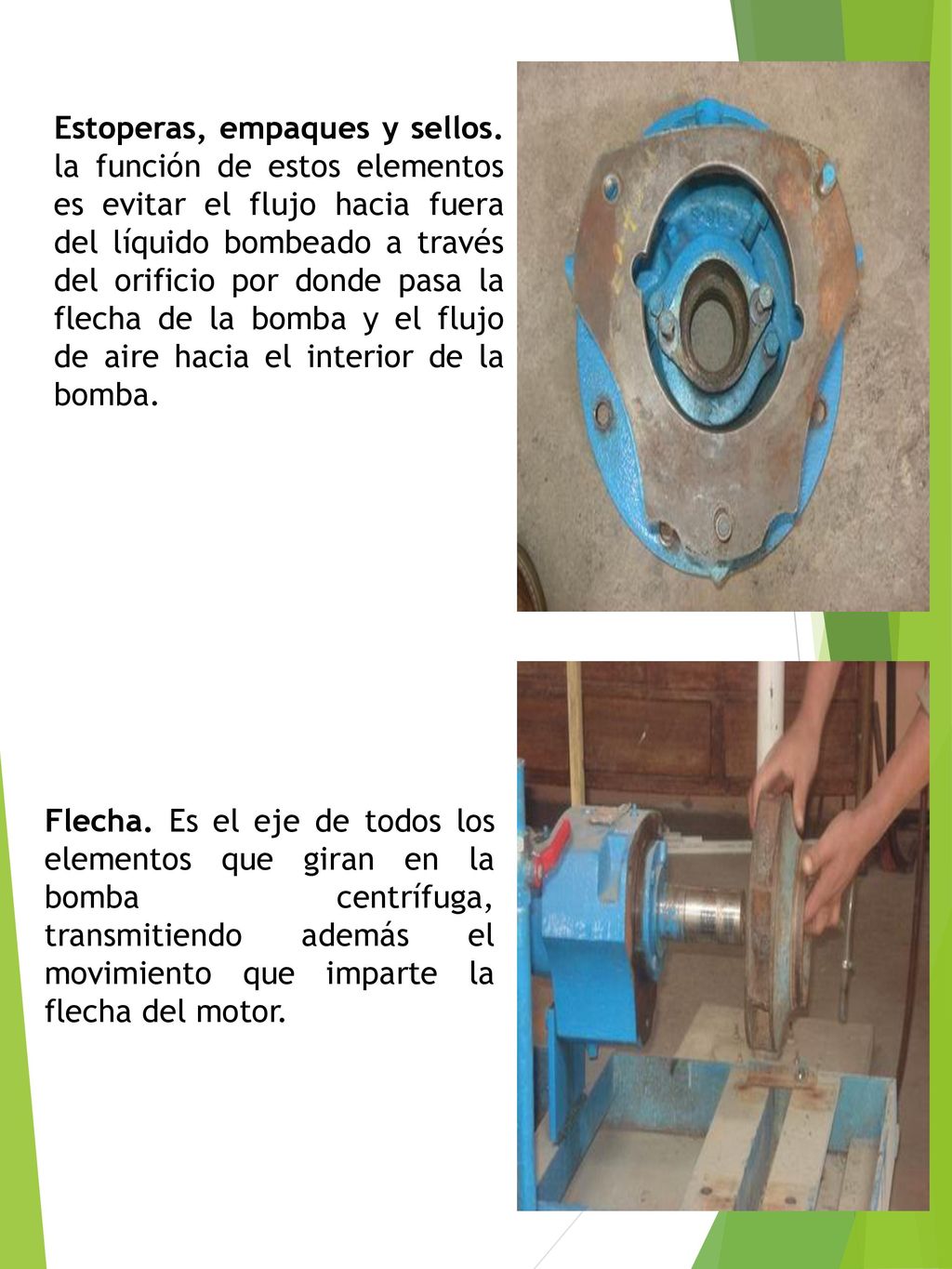

9 Estoperas, empaques y sellos
Estoperas, empaques y sellos. la función de estos elementos es evitar el flujo hacia fuera del líquido bombeado a través del orificio por donde pasa la flecha de la bomba y el flujo de aire hacia el interior de la bomba. Flecha. Es el eje de todos los elementos que giran en la bomba centrífuga, transmitiendo además el movimiento que imparte la flecha del motor.

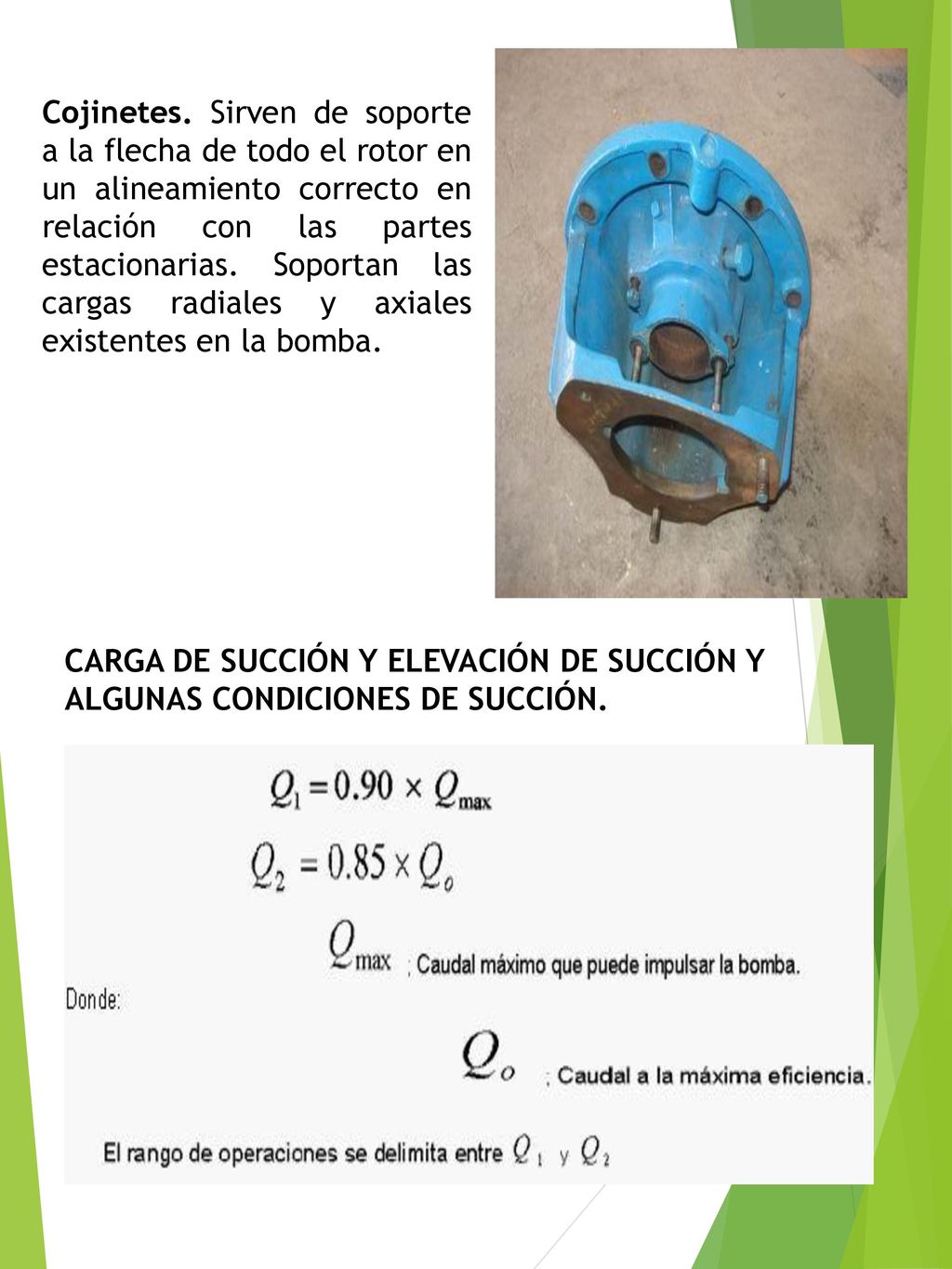

10 Cojinetes. Sirven de soporte a la flecha de todo el rotor en un alineamiento correcto en relación con las partes estacionarias. Soportan las cargas radiales y axiales existentes en la bomba. CARGA DE SUCCIÓN Y ELEVACIÓN DE SUCCIÓN Y ALGUNAS CONDICIONES DE SUCCIÓN.

11 Eficiencia Mecánica. Es la eficiencia relacionada con las pérdidas de energía útil, debidas al rozamiento en el cojinete, prensa-estopas y el rozamiento del fluido en los espacios entre la cubierta del rodete y la carcasa de la máquina, llamado rozamiento del disco y se define para una bomba centrifuga como: Eficiencia Hidráulica. Se define en términos de la relación entre el trabajo específico ideal de la máquina y el real del rodete, el trabajo específico ideal de la máquina se calcula basado en las condiciones totales o estáticas. Eficiencia Total. Redefine en términos de la relación entre la potencia eléctrica suministrada a la máquina y la potencia hidráulica entregada por ésta.

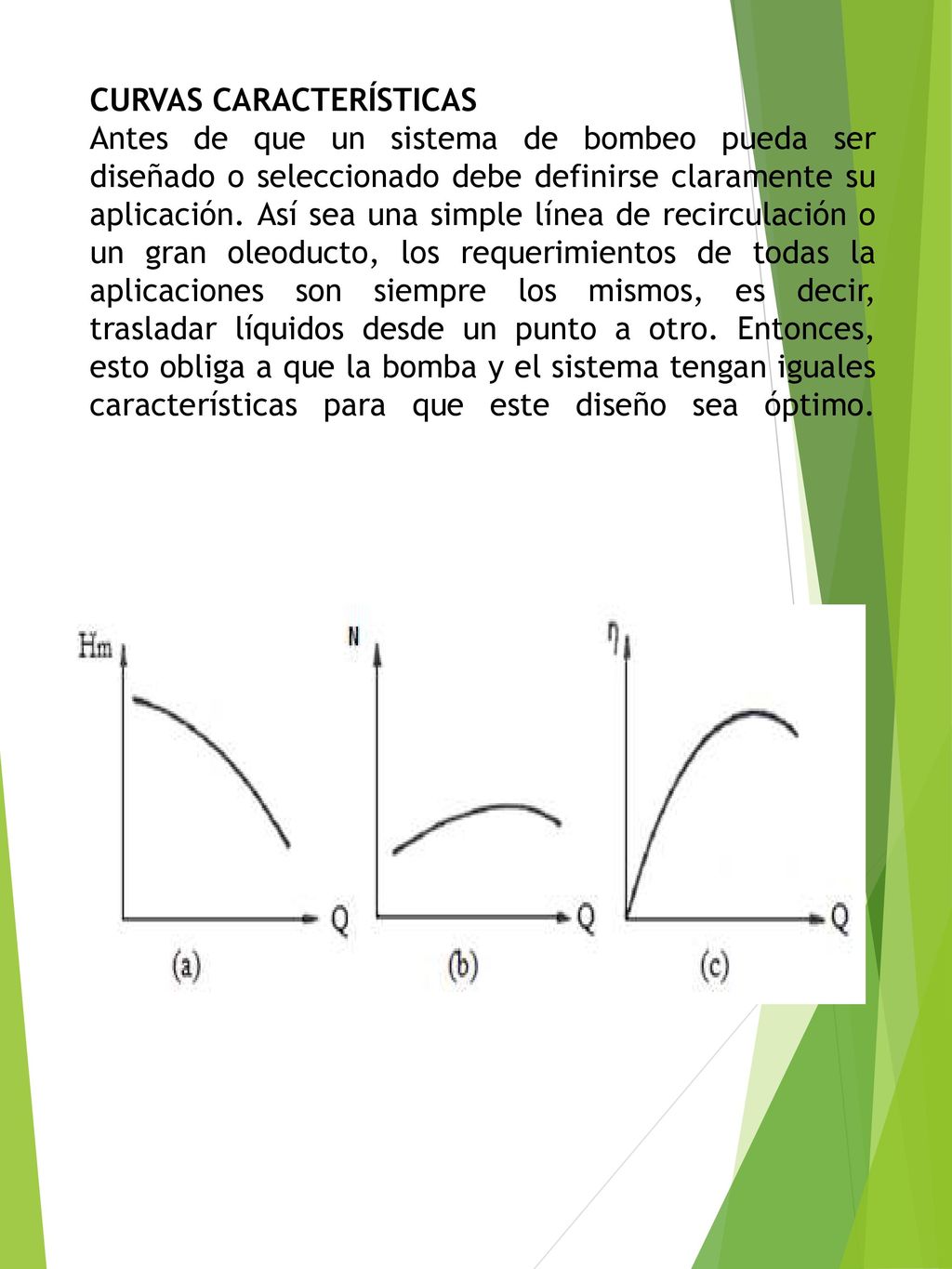

12 CURVAS CARACTERÍSTICAS
Antes de que un sistema de bombeo pueda ser diseñado o seleccionado debe definirse claramente su aplicación. Así sea una simple línea de recirculación o un gran oleoducto, los requerimientos de todas la aplicaciones son siempre los mismos, es decir, trasladar líquidos desde un punto a otro. Entonces, esto obliga a que la bomba y el sistema tengan iguales características para que este diseño sea óptimo.

13 ESQUEMA DE POTENCIA PARA UNA BOMBA CENTRÍFUGA

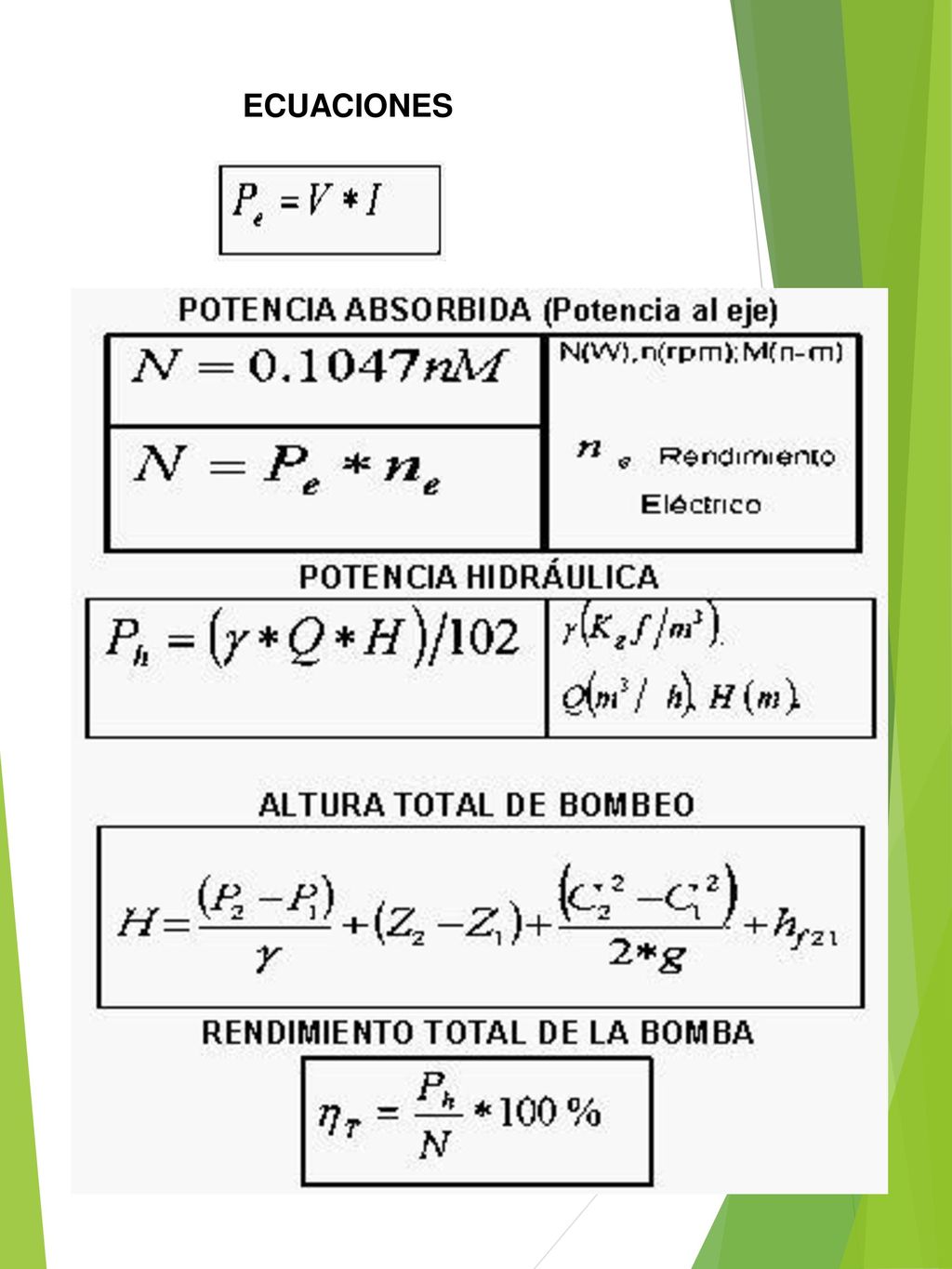

14 ECUACIONES POTENCIA ELÉCTRICA

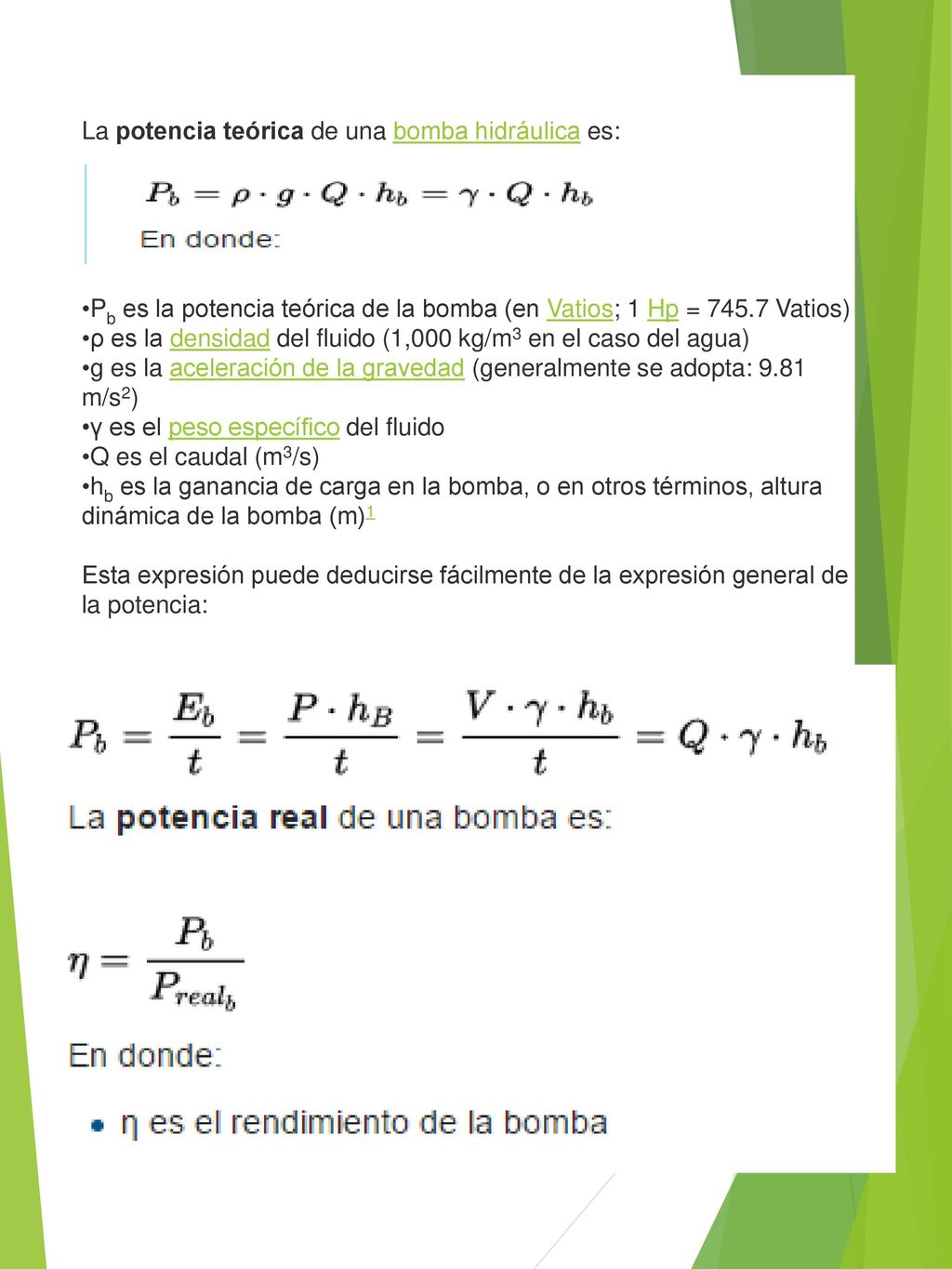

15 La potencia teórica de una bomba hidráulica es:
Pb es la potencia teórica de la bomba (en Vatios; 1 Hp = Vatios) ρ es la densidad del fluido (1,000 kg/m3 en el caso del agua) g es la aceleración de la gravedad (generalmente se adopta: 9.81 m/s2) γ es el peso específico del fluido Q es el caudal (m3/s) hb es la ganancia de carga en la bomba, o en otros términos, altura dinámica de la bomba (m)1 Esta expresión puede deducirse fácilmente de la expresión general de la potencia:
