2 Ejemplificación en crocodile

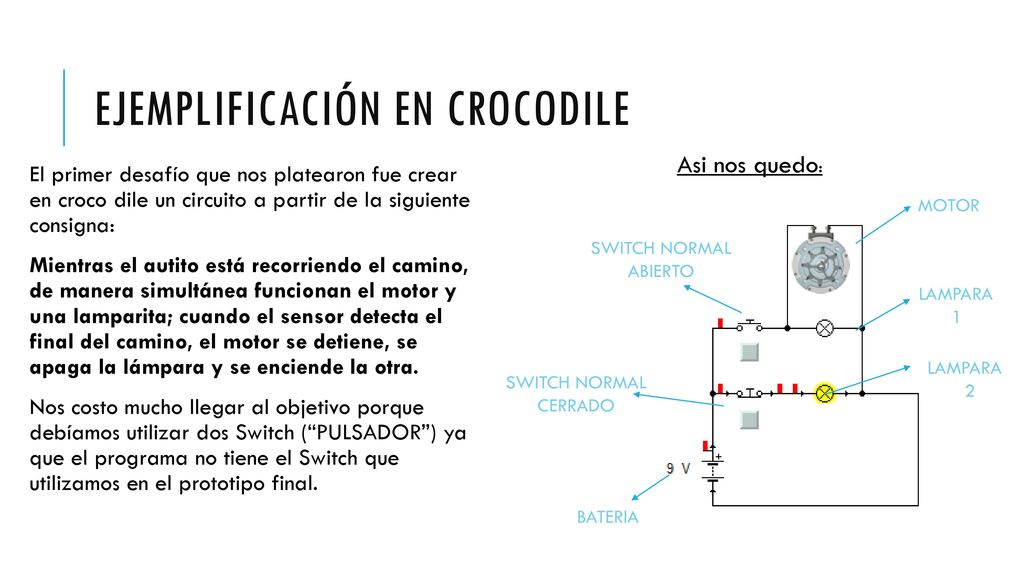

Asi nos quedo: El primer desafío que nos platearon fue crear en croco dile un circuito a partir de la siguiente consigna: Mientras el autito está recorriendo el camino, de manera simultánea funcionan el motor y una lamparita; cuando el sensor detecta el final del camino, el motor se detiene, se apaga la lámpara y se enciende la otra. Nos costo mucho llegar al objetivo porque debíamos utilizar dos Switch (“PULSADOR”) ya que el programa no tiene el Switch que utilizamos en el prototipo final. MOTOR SWITCH NORMAL ABIERTO LAMPARA 1 LAMPARA 2 SWITCH NORMAL CERRADO BATERIA

3 Antes de la motorización…

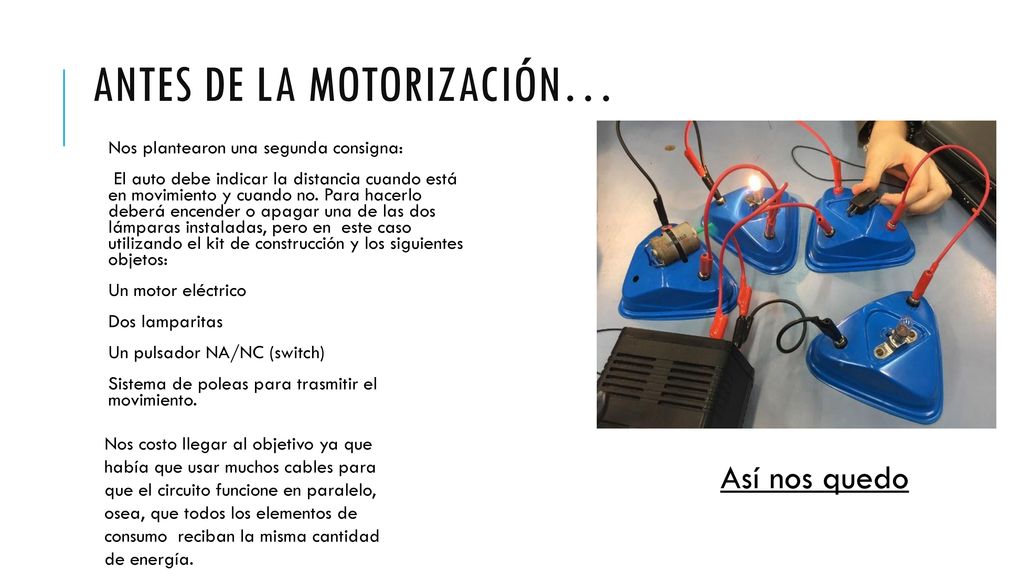

Nos plantearon una segunda consigna: El auto debe indicar la distancia cuando está en movimiento y cuando no. Para hacerlo deberá encender o apagar una de las dos lámparas instaladas, pero en este caso utilizando el kit de construcción y los siguientes objetos: Un motor eléctrico Dos lamparitas Un pulsador NA/NC (switch) Sistema de poleas para trasmitir el movimiento. Nos costo llegar al objetivo ya que había que usar muchos cables para que el circuito funcione en paralelo, osea, que todos los elementos de consumo reciban la misma cantidad de energía. Así nos quedo

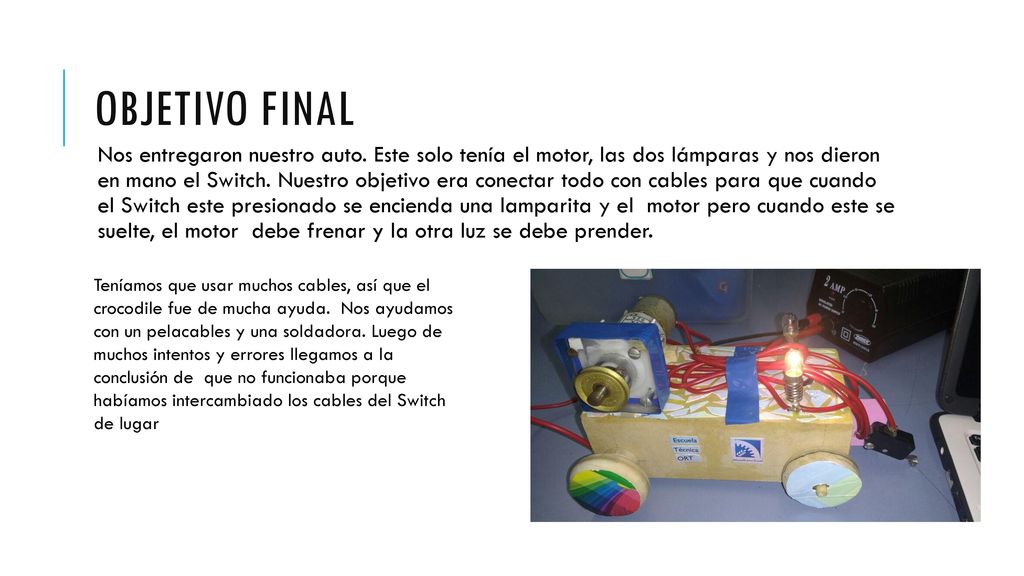

4 Objetivo final Nos entregaron nuestro auto. Este solo tenía el motor, las dos lámparas y nos dieron en mano el Switch. Nuestro objetivo era conectar todo con cables para que cuando el Switch este presionado se encienda una lamparita y el motor pero cuando este se suelte, el motor debe frenar y la otra luz se debe prender. Teníamos que usar muchos cables, así que el crocodile fue de mucha ayuda. Nos ayudamos con un pelacables y una soldadora. Luego de muchos intentos y errores llegamos a la conclusión de que no funcionaba porque habíamos intercambiado los cables del Switch de lugar

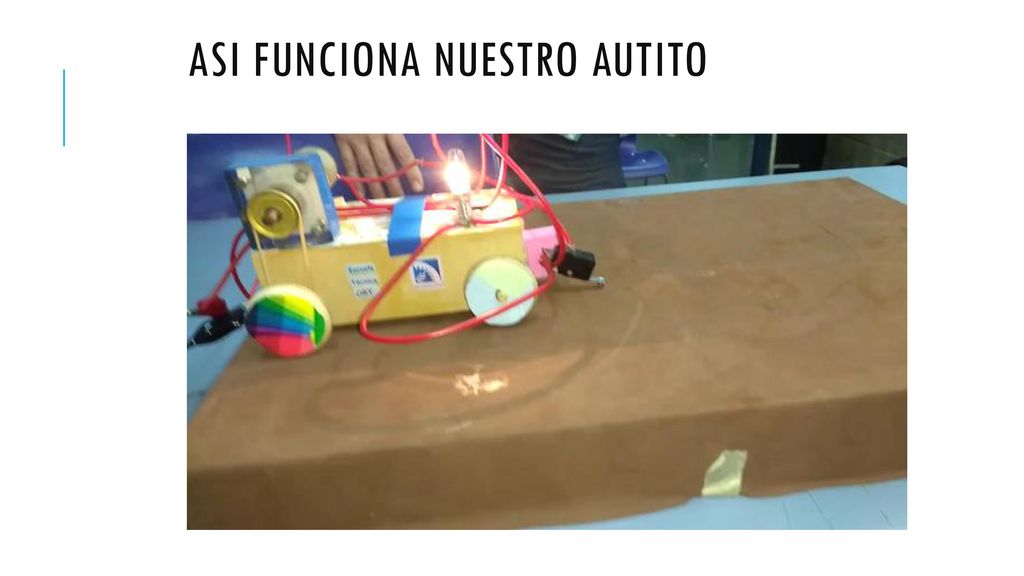

5 ASI funciona nuestro autito
