1 PLAN DE ACCION CONTRA CAIDAS DE TENSION MANTENIMIENTO ELECTRICO SAN CRISTOBAL

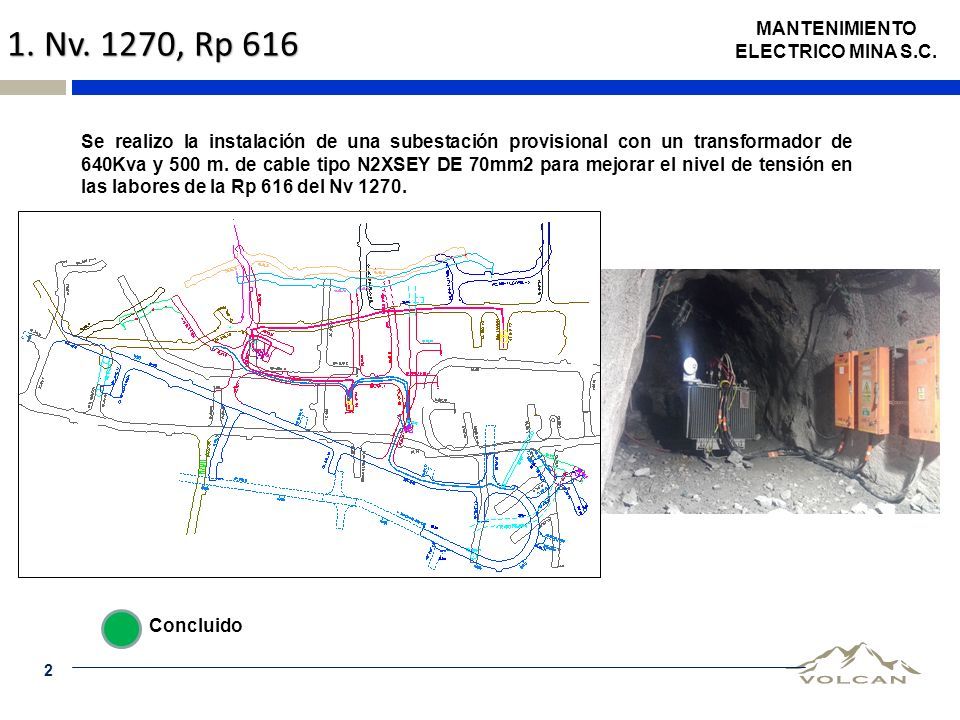

2 1. Nv. 1270, Rp 616 2 Se realizo la instalación de una subestación provisional con un transformador de 640Kva y 500 m. de cable tipo N2XSEY DE 70mm2 para mejorar el nivel de tensión en las labores de la Rp 616 del Nv 1270. MANTENIMIENTO ELECTRICO MINA S.C. Concluido

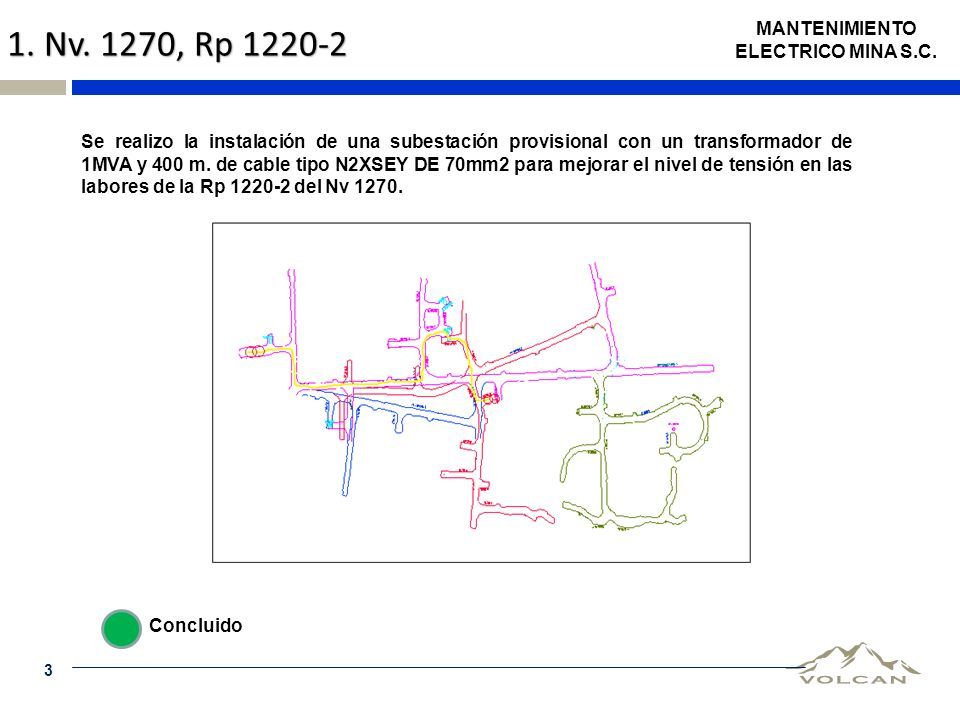

3 1. Nv. 1270, Rp 1220-2 3 Se realizo la instalación de una subestación provisional con un transformador de 1MVA y 400 m. de cable tipo N2XSEY DE 70mm2 para mejorar el nivel de tensión en las labores de la Rp 1220-2 del Nv 1270. MANTENIMIENTO ELECTRICO MINA S.C. Concluido

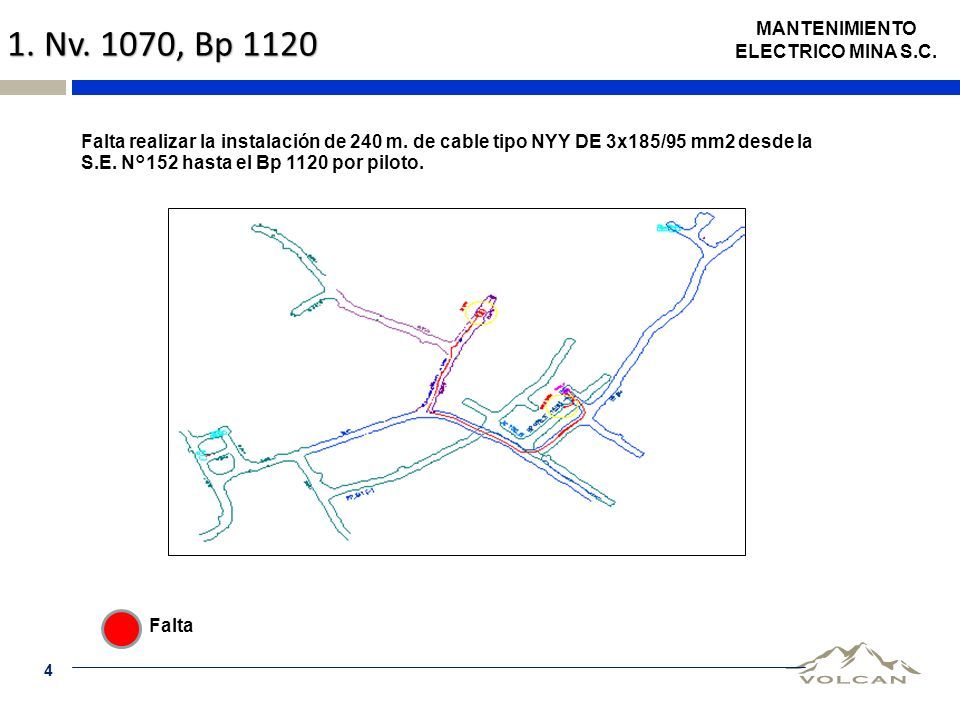

4 1. Nv. 1070, Bp 1120 4 Falta realizar la instalación de 240 m. de cable tipo NYY DE 3x185/95 mm2 desde la S.E. N°152 hasta el Bp 1120 por piloto. MANTENIMIENTO ELECTRICO MINA S.C. Falta

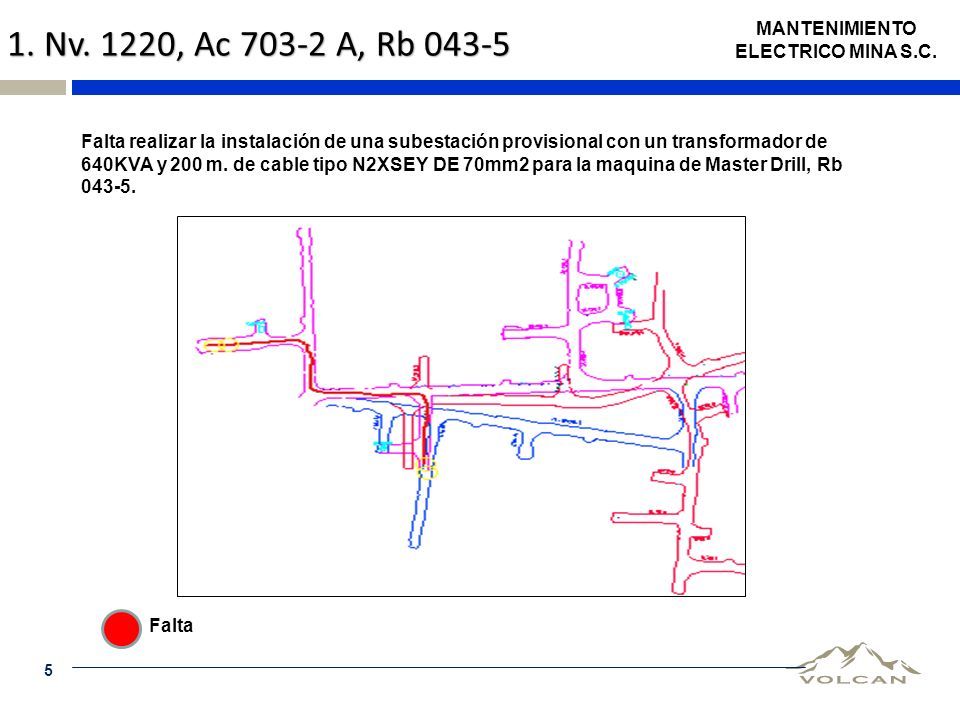

5 1. Nv. 1220, Ac 703-2 A, Rb 043-5 5 Falta realizar la instalación de una subestación provisional con un transformador de 640KVA y 200 m. de cable tipo N2XSEY DE 70mm2 para la maquina de Master Drill, Rb 043-5. MANTENIMIENTO ELECTRICO MINA S.C. Falta

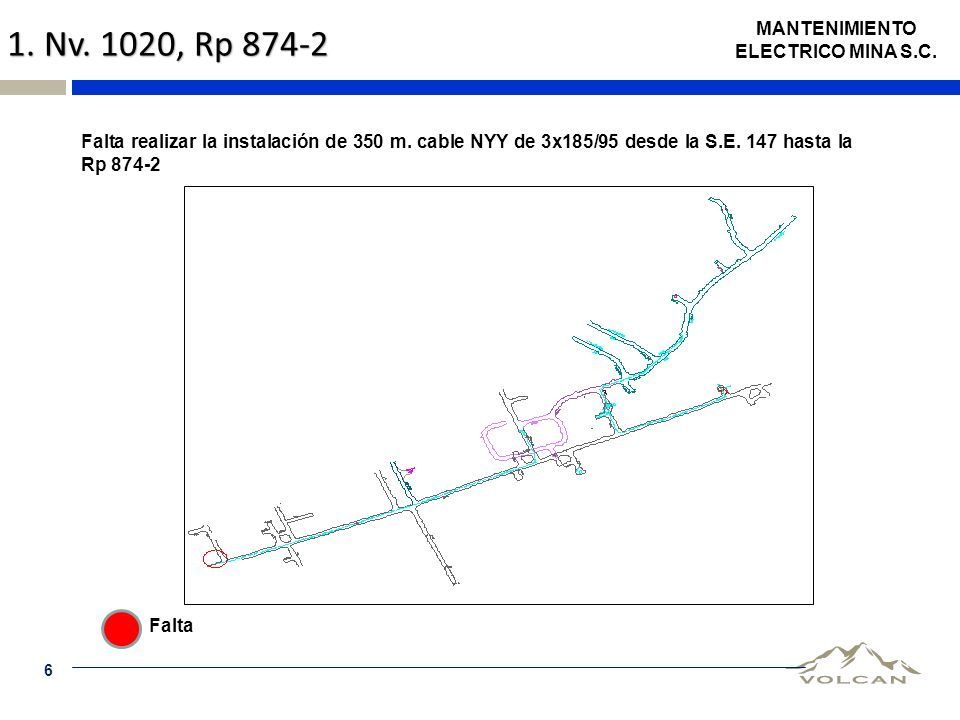

6 1. Nv. 1020, Rp 874-2 6 MANTENIMIENTO ELECTRICO MINA S.C. Falta Falta realizar la instalación de 350 m. cable NYY de 3x185/95 desde la S.E. 147 hasta la Rp 874-2

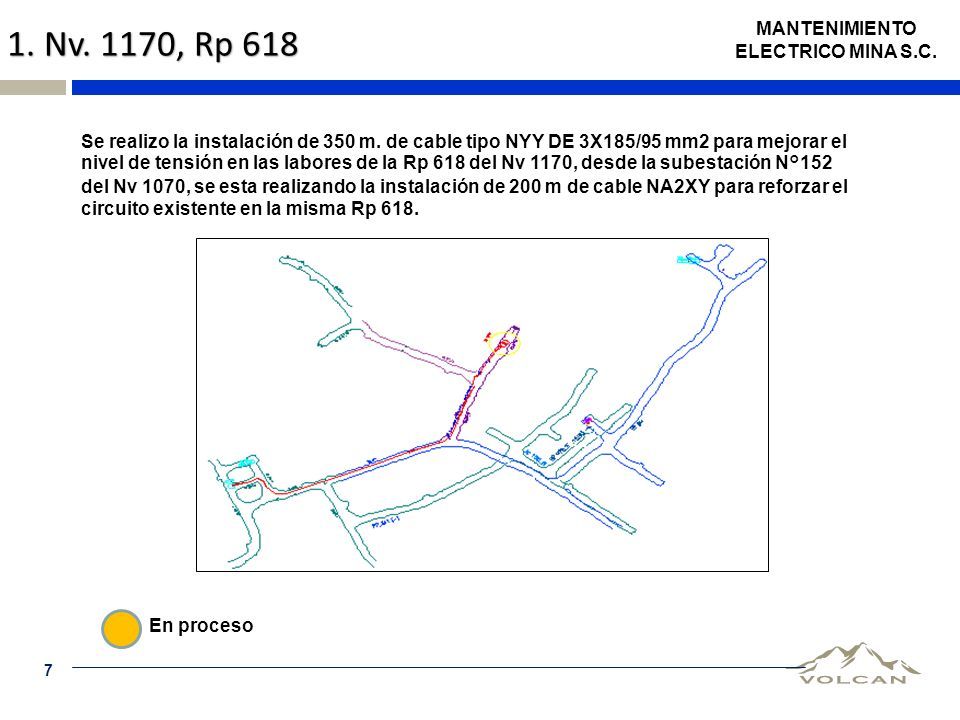

7 1. Nv. 1170, Rp 618 7 Se realizo la instalación de 350 m. de cable tipo NYY DE 3X185/95 mm2 para mejorar el nivel de tensión en las labores de la Rp 618 del Nv 1170, desde la subestación N°152 del Nv 1070, se esta realizando la instalación de 200 m de cable NA2XY para reforzar el circuito existente en la misma Rp 618. MANTENIMIENTO ELECTRICO MINA S.C. En proceso

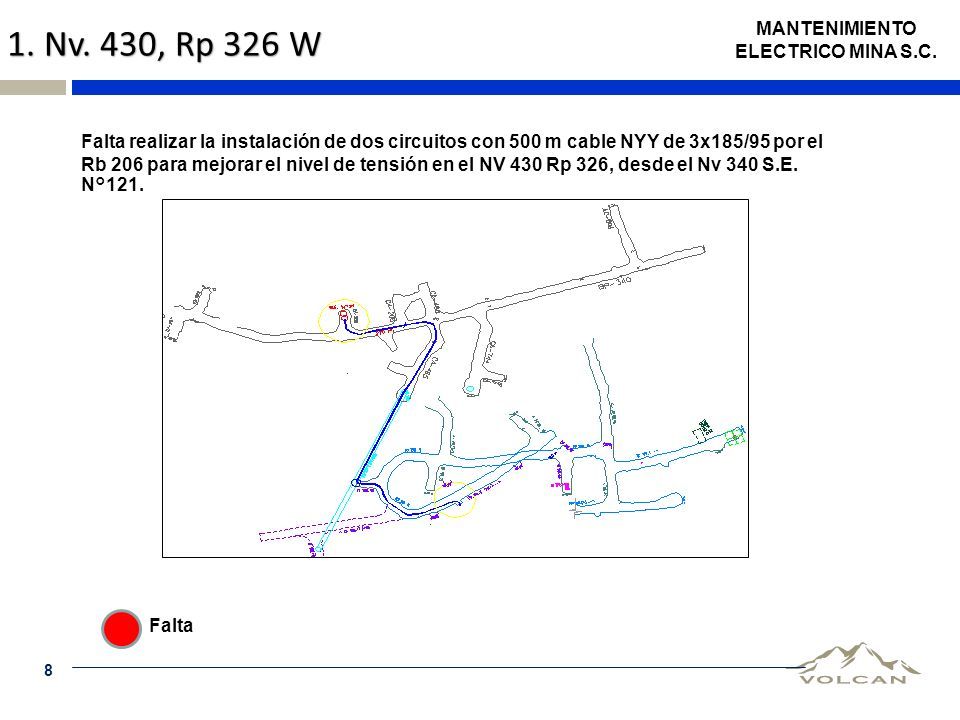

8 1. Nv. 430, Rp 326 W 8 Falta realizar la instalación de dos circuitos con 500 m cable NYY de 3x185/95 por el Rb 206 para mejorar el nivel de tensión en el NV 430 Rp 326, desde el Nv 340 S.E. N°121. MANTENIMIENTO ELECTRICO MINA S.C. Falta

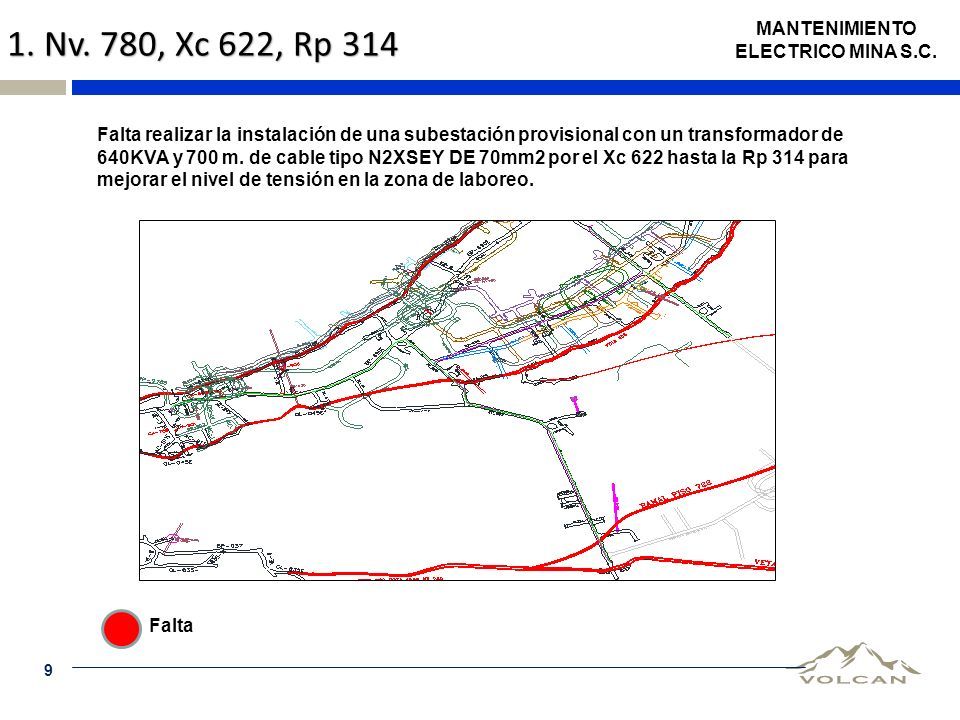

9 1. Nv. 780, Xc 622, Rp 314 9 MANTENIMIENTO ELECTRICO MINA S.C. Falta Falta realizar la instalación de una subestación provisional con un transformador de 640KVA y 700 m. de cable tipo N2XSEY DE 70mm2 por el Xc 622 hasta la Rp 314 para mejorar el nivel de tensión en la zona de laboreo.

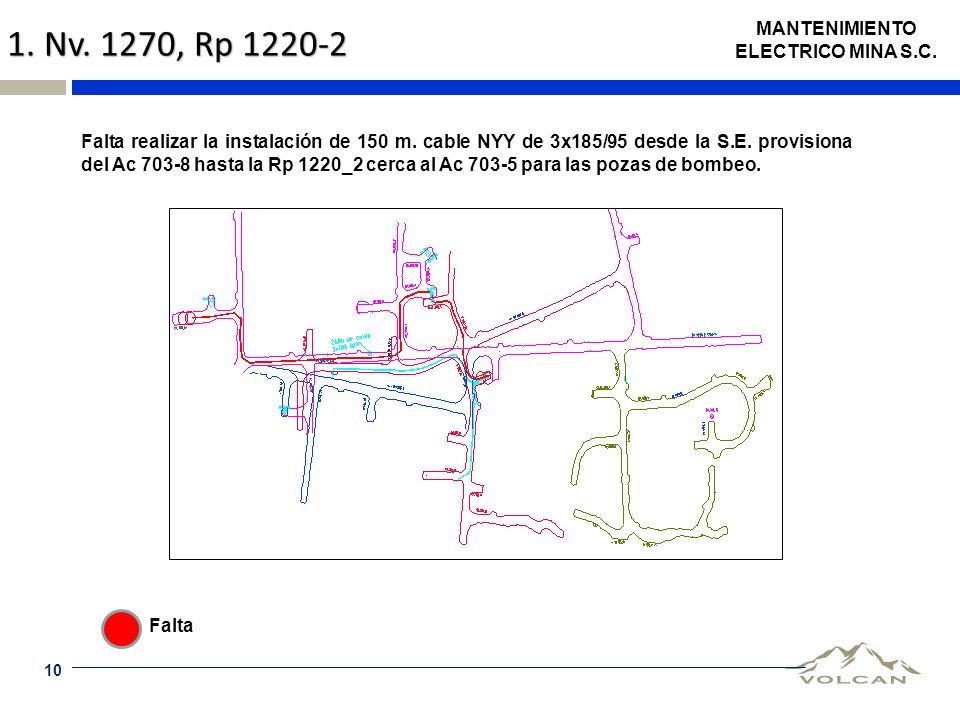

10 1. Nv. 1270, Rp 1220-2 10 Falta realizar la instalación de 150 m. cable NYY de 3x185/95 desde la S.E. provisiona del Ac 703-8 hasta la Rp 1220_2 cerca al Ac 703-5 para las pozas de bombeo. MANTENIMIENTO ELECTRICO MINA S.C. Falta

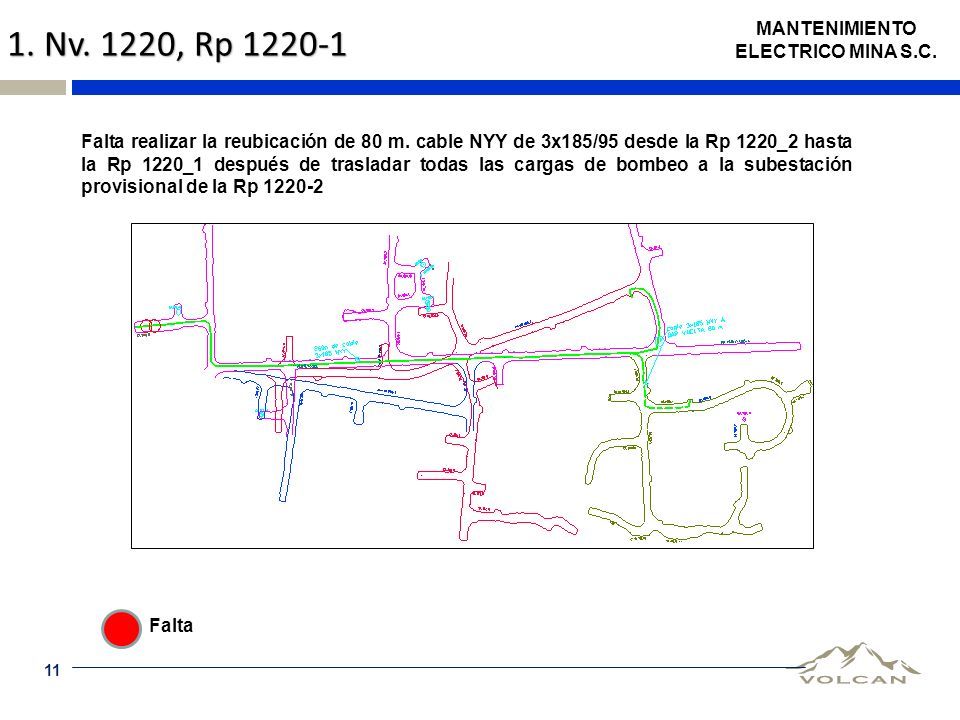

11 1. Nv. 1220, Rp 1220-1 11 Falta realizar la reubicación de 80 m. cable NYY de 3x185/95 desde la Rp 1220_2 hasta la Rp 1220_1 después de trasladar todas las cargas de bombeo a la subestación provisional de la Rp 1220-2 MANTENIMIENTO ELECTRICO MINA S.C. Falta

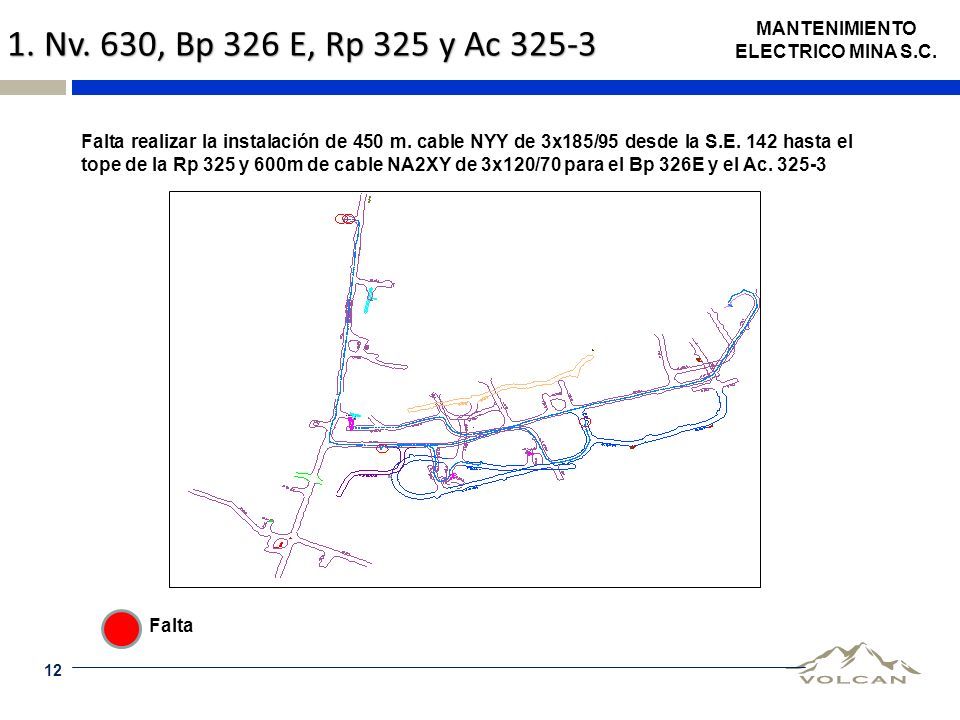

12 1. Nv. 630, Bp 326 E, Rp 325 y Ac 325-3 12 MANTENIMIENTO ELECTRICO MINA S.C. Falta Falta realizar la instalación de 450 m. cable NYY de 3x185/95 desde la S.E. 142 hasta el tope de la Rp 325 y 600m de cable NA2XY de 3x120/70 para el Bp 326E y el Ac. 325-3

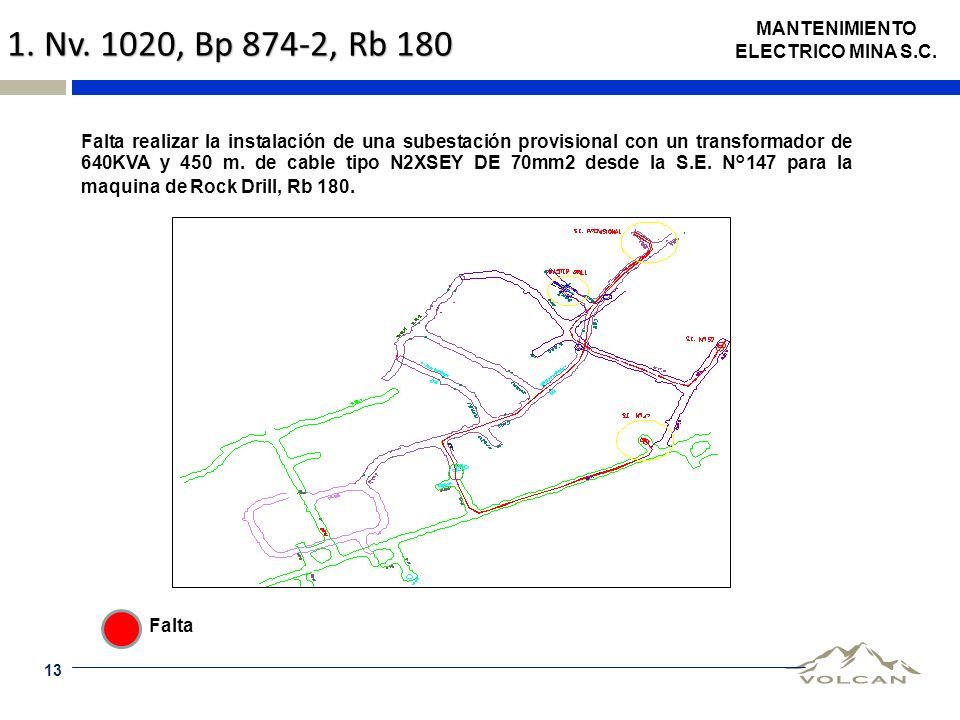

13 1. Nv. 1020, Bp 874-2, Rb 180 13 Falta realizar la instalación de una subestación provisional con un transformador de 640KVA y 450 m. de cable tipo N2XSEY DE 70mm2 desde la S.E. N°147 para la maquina de Rock Drill, Rb 180. MANTENIMIENTO ELECTRICO MINA S.C. Falta

14 1. Nv. 630, Bp 630, Rb 888B 14 Falta realizar la instalación de una subestación provisional con un transformador de 640KVA y 280 m. de cable tipo N2XSEY DE 70mm2 desde la S.E. N°135 para la maquina de Rock Drill para el Rb 888B MANTENIMIENTO ELECTRICO MINA S.C. Falta

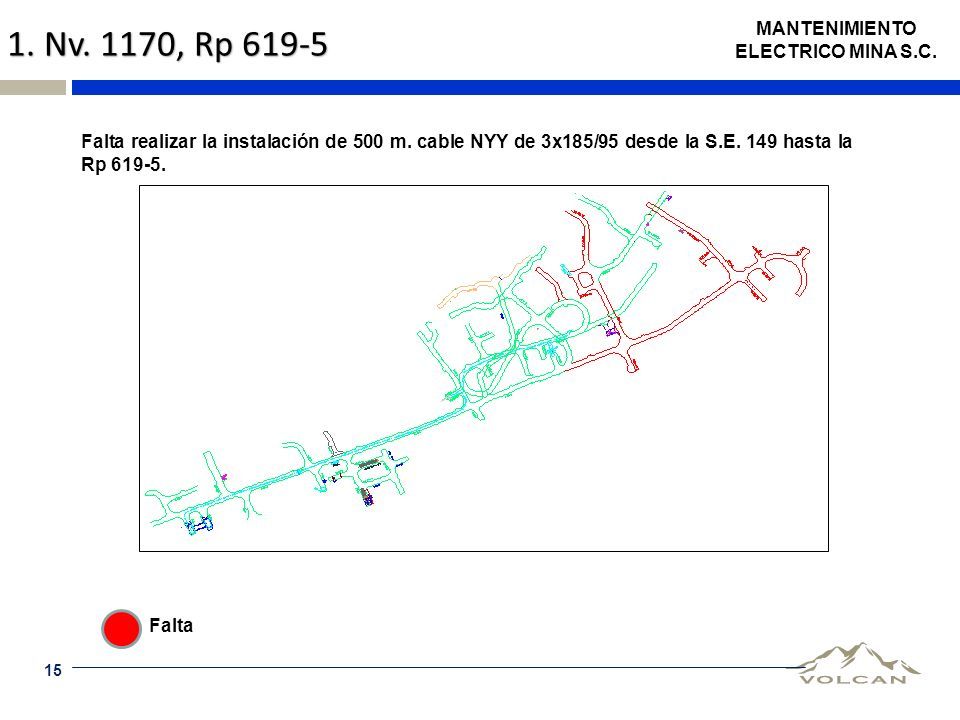

15 1. Nv. 1170, Rp 619-5 15 MANTENIMIENTO ELECTRICO MINA S.C. Falta Falta realizar la instalación de 500 m. cable NYY de 3x185/95 desde la S.E. 149 hasta la Rp 619-5.

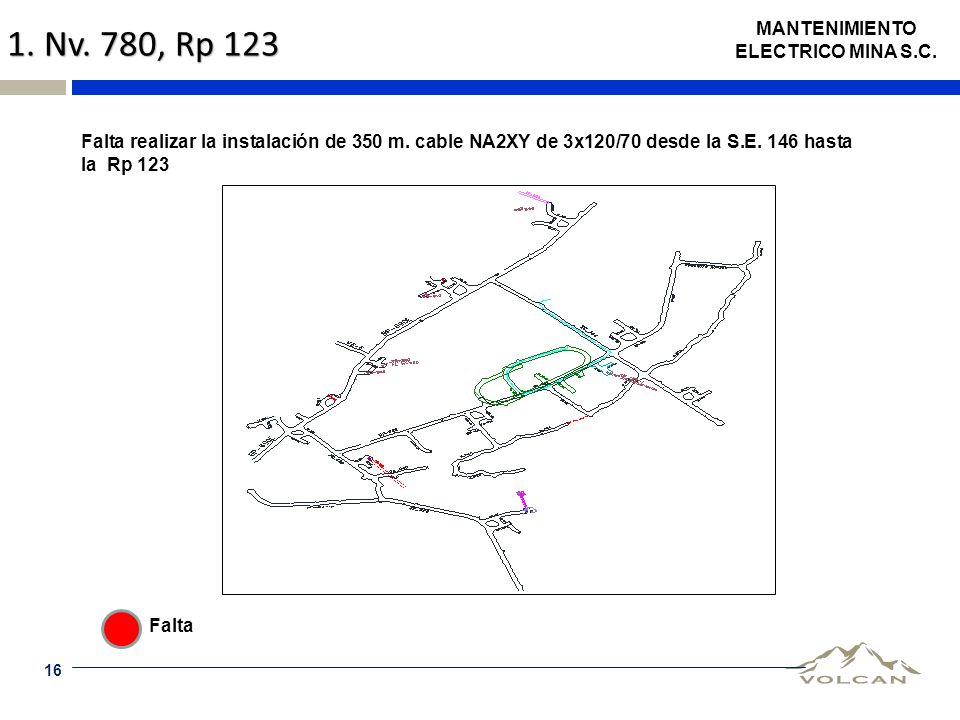

16 1. Nv. 780, Rp 123 16 MANTENIMIENTO ELECTRICO MINA S.C. Falta Falta realizar la instalación de 350 m. cable NA2XY de 3x120/70 desde la S.E. 146 hasta la Rp 123

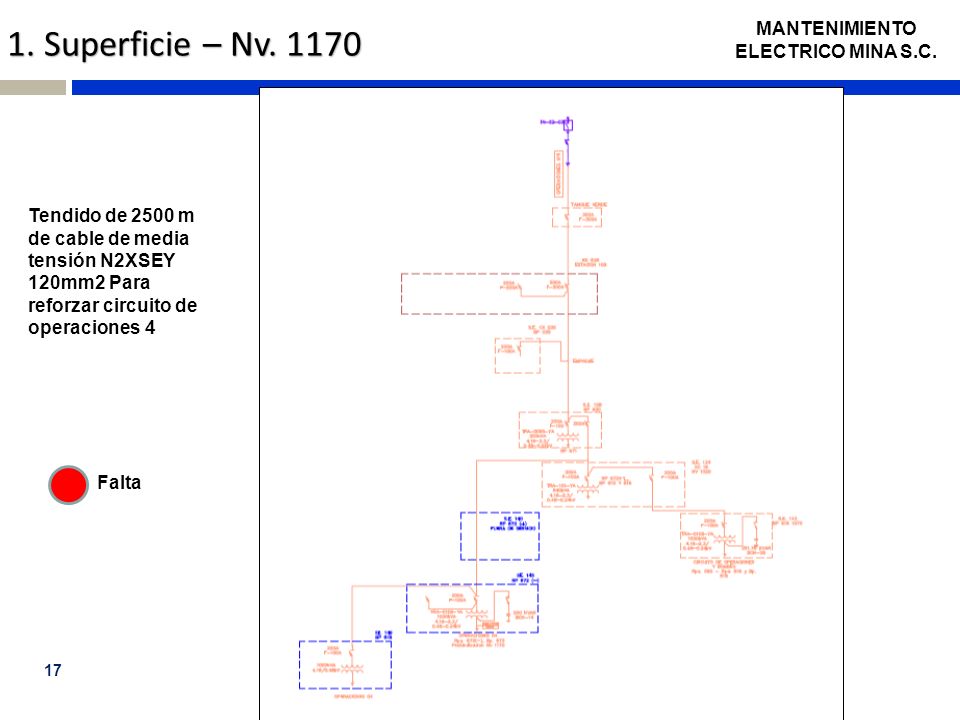

17 1. Superficie – Nv. 1170 17 MANTENIMIENTO ELECTRICO MINA S.C. Falta Tendido de 2500 m de cable de media tensión N2XSEY 120mm2 Para reforzar circuito de operaciones 4

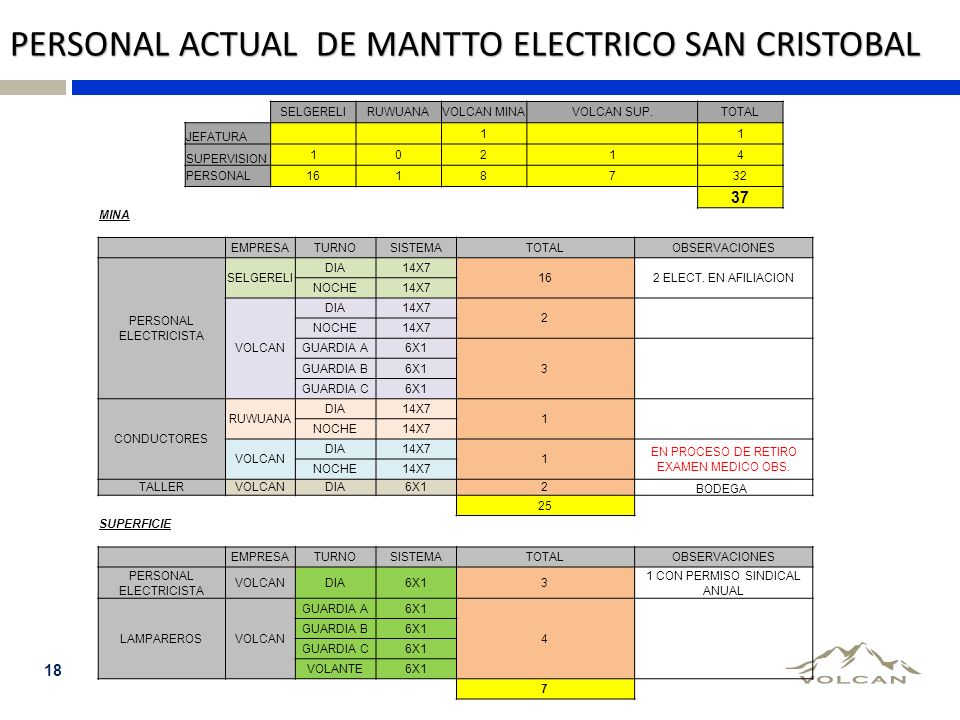

18 18 PERSONAL ACTUAL DE MANTTO ELECTRICO SAN CRISTOBAL MINA EMPRESATURNOSISTEMATOTALOBSERVACIONES PERSONAL ELECTRICISTA SELGERELI DIA14X7 162 ELECT. EN AFILIACION NOCHE14X7 VOLCAN DIA14X7 2 NOCHE14X7 GUARDIA A6X1 3 GUARDIA B6X1 GUARDIA C6X1 CONDUCTORES RUWUANA DIA14X7 1 NOCHE14X7 VOLCAN DIA14X7 1 EN PROCESO DE RETIRO EXAMEN MEDICO OBS. NOCHE14X7 TALLERVOLCANDIA6X12 BODEGA 25 SUPERFICIE EMPRESATURNOSISTEMATOTALOBSERVACIONES PERSONAL ELECTRICISTA VOLCANDIA6X13 1 CON PERMISO SINDICAL ANUAL LAMPAREROSVOLCAN GUARDIA A6X1 4 GUARDIA B6X1 GUARDIA C6X1 VOLANTE6X1 7 SELGERELIRUWUANAVOLCAN MINAVOLCAN SUP.TOTAL JEFATURA 1 1 SUPERVISION 10214 PERSONAL1618732 37

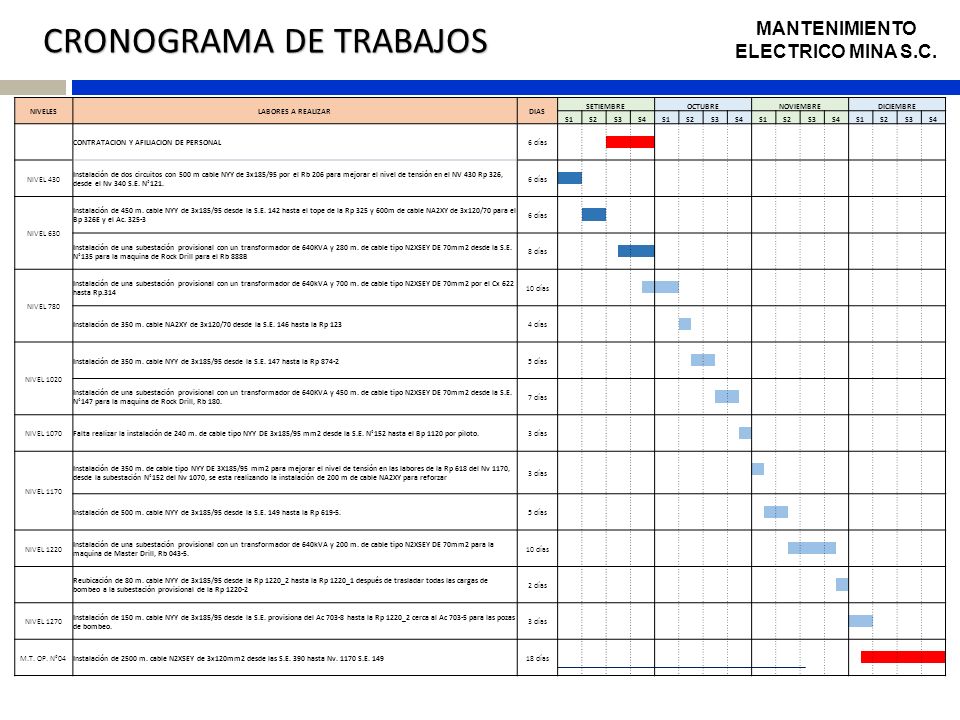

19 CRONOGRAMA DE TRABAJOS 19 MANTENIMIENTO ELECTRICO MINA S.C. NIVELESLABORES A REALIZARDIAS SETIEMBREOCTUBRENOVIEMBREDICIEMBRE S1S2S3S4S1S2S3S4S1S2S3S4S1S2S3S4 CONTRATACION Y AFILIACION DE PERSONAL6 días NIVEL 430 Instalación de dos circuitos con 500 m cable NYY de 3x185/95 por el Rb 206 para mejorar el nivel de tensión en el NV 430 Rp 326, desde el Nv 340 S.E. N°121. 6 días NIVEL 630 Instalación de 450 m. cable NYY de 3x185/95 desde la S.E. 142 hasta el tope de la Rp 325 y 600m de cable NA2XY de 3x120/70 para el Bp 326E y el Ac. 325-3 6 días Instalación de una subestación provisional con un transformador de 640KVA y 280 m. de cable tipo N2XSEY DE 70mm2 desde la S.E. N°135 para la maquina de Rock Drill para el Rb 888B 8 días NIVEL 780 Instalación de una subestación provisional con un transformador de 640kVA y 700 m. de cable tipo N2XSEY DE 70mm2 por el Cx 622 hasta Rp.314 10 días Instalación de 350 m. cable NA2XY de 3x120/70 desde la S.E. 146 hasta la Rp 1234 días NIVEL 1020 Instalación de 350 m. cable NYY de 3x185/95 desde la S.E. 147 hasta la Rp 874-25 días Instalación de una subestación provisional con un transformador de 640KVA y 450 m. de cable tipo N2XSEY DE 70mm2 desde la S.E. N°147 para la maquina de Rock Drill, Rb 180. 7 días NIVEL 1070Falta realizar la instalación de 240 m. de cable tipo NYY DE 3x185/95 mm2 desde la S.E. N°152 hasta el Bp 1120 por piloto.3 días NIVEL 1170 Instalación de 350 m. de cable tipo NYY DE 3X185/95 mm2 para mejorar el nivel de tensión en las labores de la Rp 618 del Nv 1170, desde la subestación N°152 del Nv 1070, se esta realizando la instalación de 200 m de cable NA2XY para reforzar 3 días Instalación de 500 m. cable NYY de 3x185/95 desde la S.E. 149 hasta la Rp 619-5.5 días NIVEL 1220 Instalación de una subestación provisional con un transformador de 640kVA y 200 m. de cable tipo N2XSEY DE 70mm2 para la maquina de Master Drill, Rb 043-5. 10 días Reubicación de 80 m. cable NYY de 3x185/95 desde la Rp 1220_2 hasta la Rp 1220_1 después de trasladar todas las cargas de bombeo a la subestación provisional de la Rp 1220-2 2 días NIVEL 1270 Instalación de 150 m. cable NYY de 3x185/95 desde la S.E. provisiona del Ac 703-8 hasta la Rp 1220_2 cerca al Ac 703-5 para las pozas de bombeo. 3 días M.T. OP. N°04Instalación de 2500 m. cable N2XSEY de 3x120mm2 desde las S.E. 390 hasta Nv. 1170 S.E. 14918 días

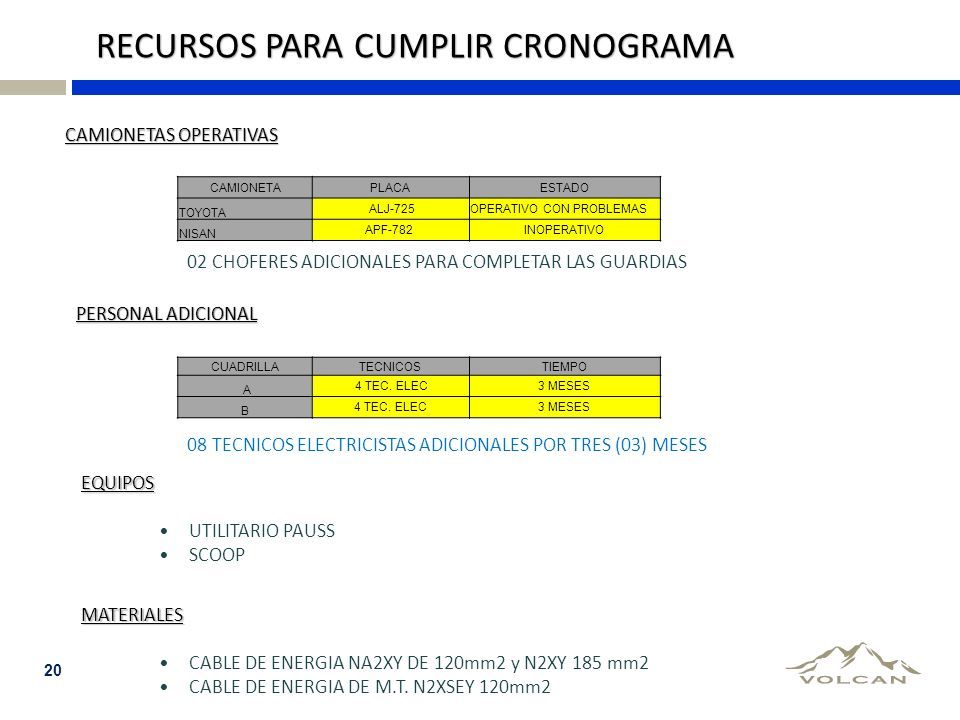

20 20 CAMIONETAPLACAESTADO TOYOTA ALJ-725OPERATIVO CON PROBLEMAS NISAN APF-782 INOPERATIVO RECURSOS PARA CUMPLIR CRONOGRAMA CAMIONETAS OPERATIVAS PERSONAL ADICIONAL CUADRILLATECNICOSTIEMPO A 4 TEC. ELEC3 MESES B 4 TEC. ELEC3 MESES EQUIPOS UTILITARIO PAUSS SCOOP 08 TECNICOS ELECTRICISTAS ADICIONALES POR TRES (03) MESES 02 CHOFERES ADICIONALES PARA COMPLETAR LAS GUARDIAS MATERIALES CABLE DE ENERGIA NA2XY DE 120mm2 y N2XY 185 mm2 CABLE DE ENERGIA DE M.T. N2XSEY 120mm2

21 21 MANTENIMIENTO ELECTRICO MINA S.C. Gracias
