1 Electrificadora de Santander S.A ESP - ESSA

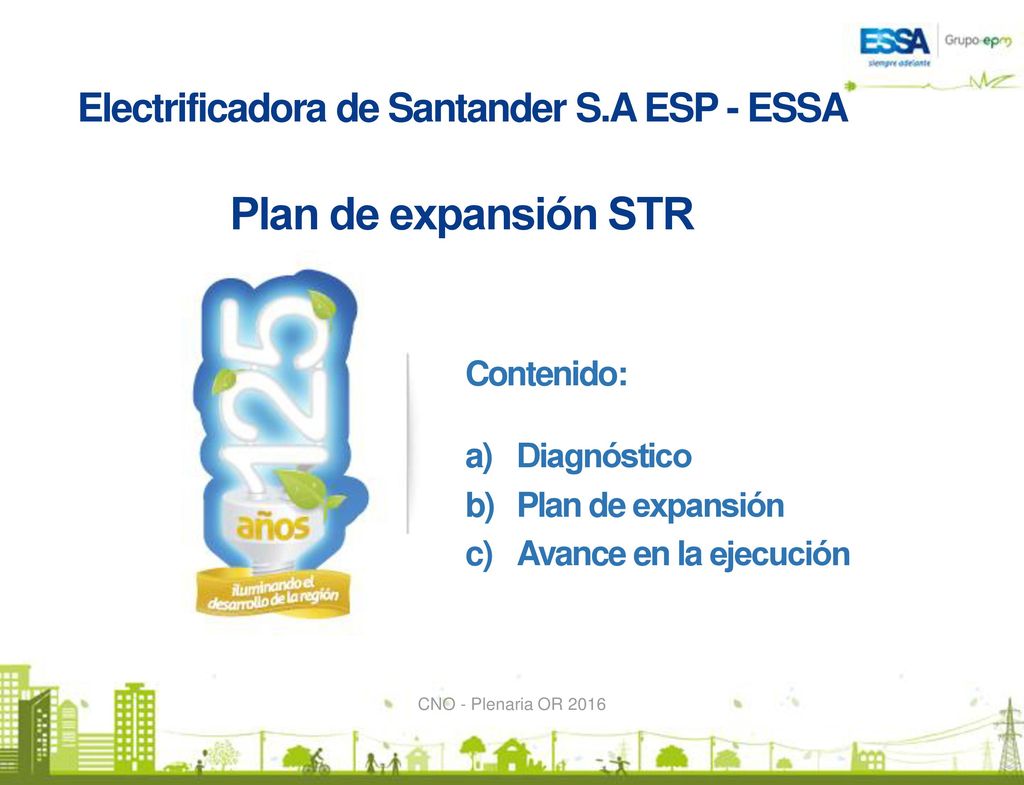

Plan de expansión STR Contenido: Diagnóstico Plan de expansión c) Avance en la ejecución CNO - Plenaria OR 2016

2 Plan expansión STR Diagnóstico CNO - Plenaria OR 2016

3 Título tema principal de la presentación

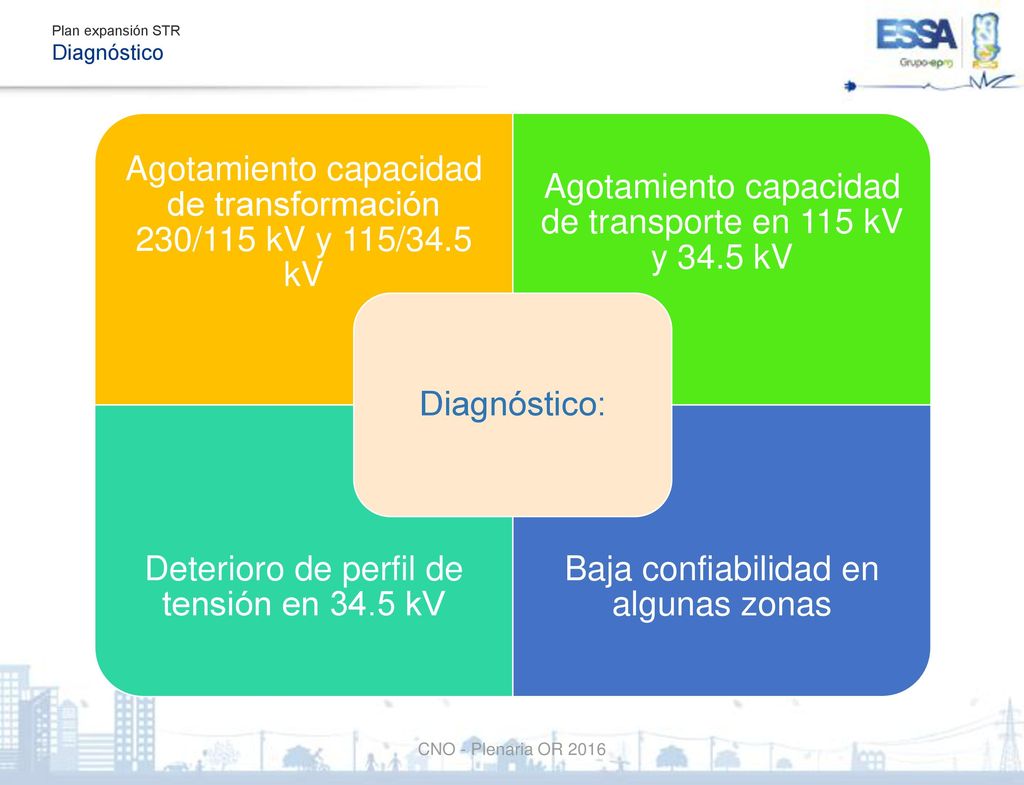

18/12/2017 Plan expansión STR Diagnóstico Diagnóstico: Agotamiento capacidad de transformación 230/115 kV y 115/34.5 kV Agotamiento capacidad de transporte en 115 kV y 34.5 kV Deterioro de perfil de tensión en 34.5 kV Baja confiabilidad en algunas zonas CNO - Plenaria OR 2016

4 Plan expansión STR Plan de expansión CNO - Plenaria OR 2016

5 Total Inversión: $426.299 FPO CAPEX Subestación Palenque 230/115 kV
Plan expansión STR Plan de expansión AMB y Magdalena Medio FPO CAPEX Subestación Palenque 230/115 kV Subestación Bucaramanga 230/115 kV Subestación Rio Frío 115 kV Subestación Principal 115 kV Subestación Conuco 115 kV Subestación Real de Minas 115/34.5 kV Subestación Barranca 230/115 kV Subestación Buena Vista 115 kV Línea Barranca – Puerto Wilches 115 kV Línea Ocaña – San Alberto 115 kV 2017 $39.586 2017 $32.843 2018 $50.836 2018 $36.048 Total Inversión: $ 2018 $39.602 2019 $9.067 2019 $88.975 2018 $20.379 2018 $52.001 2018 $56.962 Cifras en millones de pesos CNO - Plenaria OR 2016

6 Total Inversión OR - Etapa I:

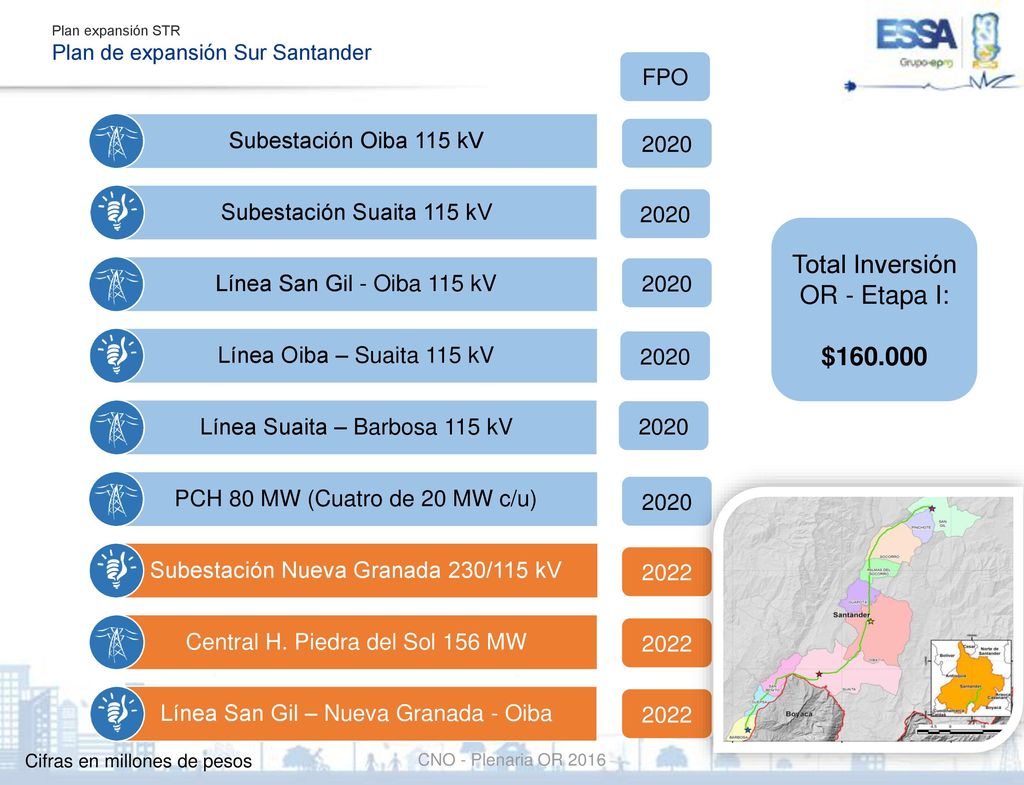

Plan expansión STR Plan de expansión Sur Santander FPO Subestación Oiba 115 kV Subestación Suaita 115 kV Línea San Gil - Oiba 115 kV Línea Oiba – Suaita 115 kV Línea Suaita – Barbosa 115 kV PCH 80 MW (Cuatro de 20 MW c/u) Subestación Nueva Granada 230/115 kV Central H. Piedra del Sol 156 MW Línea San Gil – Nueva Granada - Oiba 2020 2020 Total Inversión OR - Etapa I: $ 2020 2020 2020 2020 2022 2022 2022 Cifras en millones de pesos CNO - Plenaria OR 2016

7 Plan expansión STR Avance en la ejecución CNO - Plenaria OR 2016

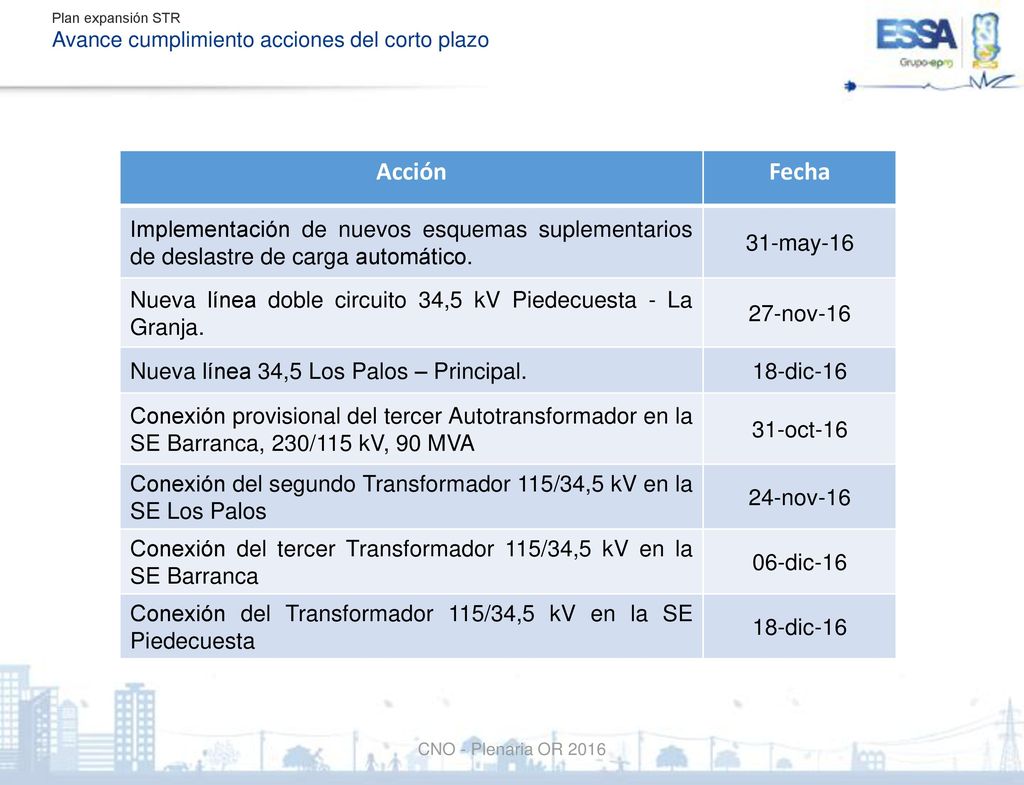

8 Plan expansión STR Avance cumplimiento acciones del corto plazo Acción Fecha Implementación de nuevos esquemas suplementarios de deslastre de carga automático. 31-may-16 Nueva línea doble circuito 34,5 kV Piedecuesta - La Granja. 27-nov-16 Nueva línea 34,5 Los Palos – Principal. 18-dic-16 Conexión provisional del tercer Autotransformador en la SE Barranca, 230/115 kV, 90 MVA 31-oct-16 Conexión del segundo Transformador 115/34,5 kV en la SE Los Palos 24-nov-16 Conexión del tercer Transformador 115/34,5 kV en la SE Barranca 06-dic-16 Conexión del Transformador 115/34,5 kV en la SE Piedecuesta CNO - Plenaria OR 2016

9 Subestaciones existentes

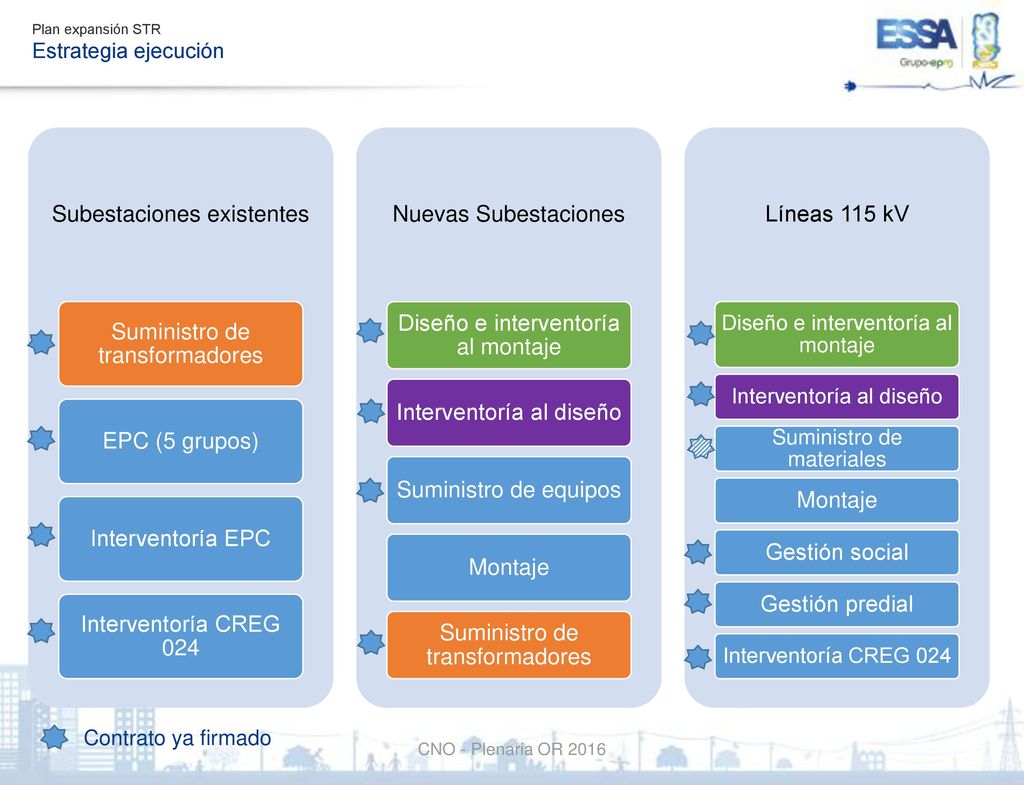

Plan expansión STR Estrategia ejecución Subestaciones existentes Suministro de transformadores EPC (5 grupos) Interventoría EPC Interventoría CREG 024 Nuevas Subestaciones Diseño e interventoría al montaje Interventoría al diseño Suministro de equipos Montaje Líneas 115 kV Suministro de materiales Gestión social Gestión predial Contrato ya firmado CNO - Plenaria OR 2016

10 Avance a nov-16: 61,88% Avance ejecución subestación Palenque

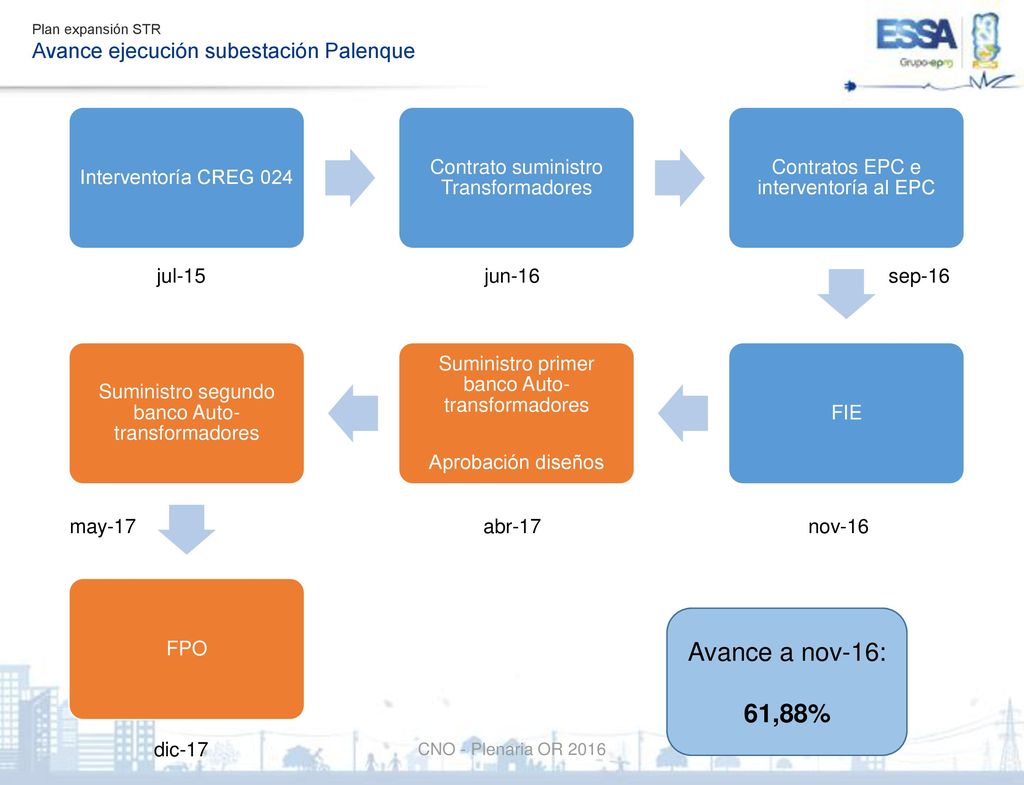

Plan expansión STR Avance ejecución subestación Palenque Interventoría CREG 024 Contrato suministro Transformadores Contratos EPC e interventoría al EPC FIE Suministro primer banco Auto-transformadores Aprobación diseños Suministro segundo banco Auto-transformadores FPO jul-15 jun-16 sep-16 may-17 abr-17 nov-16 Avance a nov-16: 61,88% dic-17 CNO - Plenaria OR 2016

11 Avance a nov-16 subestación: 42,68% Avance a nov-16 línea: 29%

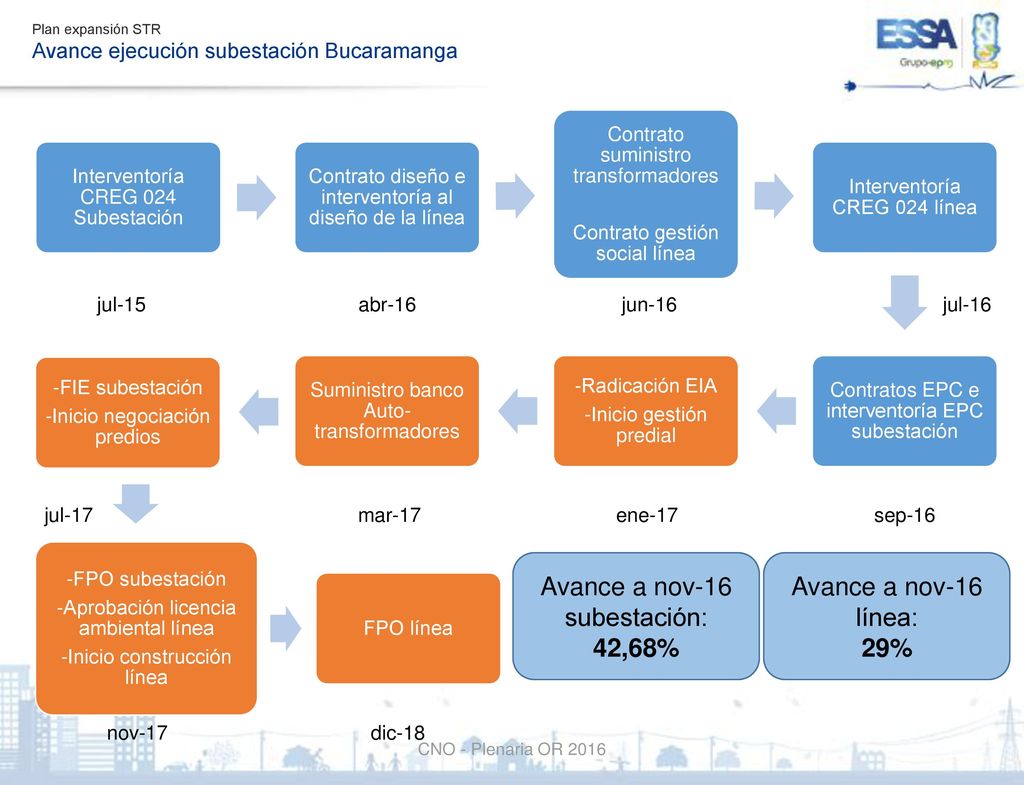

Plan expansión STR Avance ejecución subestación Bucaramanga Interventoría CREG 024 Subestación Contrato diseño e interventoría al diseño de la línea Contrato suministro transformadores Contrato gestión social línea Interventoría CREG 024 línea Contratos EPC e interventoría EPC subestación -Radicación EIA -Inicio gestión predial Suministro banco Auto-transformadores -FIE subestación -Inicio negociación predios -FPO subestación -Aprobación licencia ambiental línea -Inicio construcción línea FPO línea jul-15 abr-16 jun-16 jul-16 jul-17 mar-17 ene-17 sep-16 Avance a nov-16 subestación: 42,68% Avance a nov-16 línea: 29% nov-17 dic-18 CNO - Plenaria OR 2016

12 Avance a nov-16: 33,40% Avance ejecución subestación Rio Frío

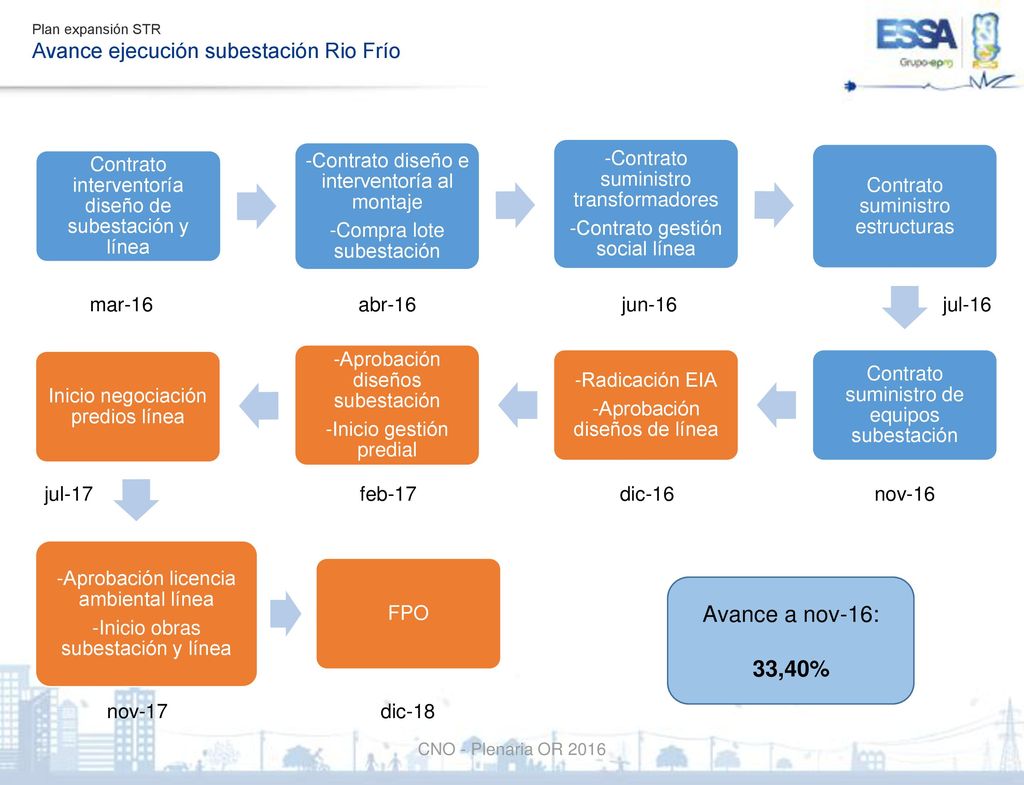

Plan expansión STR Avance ejecución subestación Rio Frío Contrato interventoría diseño de subestación y línea -Contrato diseño e interventoría al montaje -Compra lote subestación -Contrato suministro transformadores -Contrato gestión social línea Contrato suministro estructuras Contrato suministro de equipos subestación -Radicación EIA -Aprobación diseños de línea -Aprobación diseños subestación -Inicio gestión predial Inicio negociación predios línea -Aprobación licencia ambiental línea -Inicio obras subestación y línea FPO mar-16 abr-16 jun-16 jul-16 jul-17 feb-17 dic-16 nov-16 Avance a nov-16: 33,40% nov-17 dic-18 CNO - Plenaria OR 2016

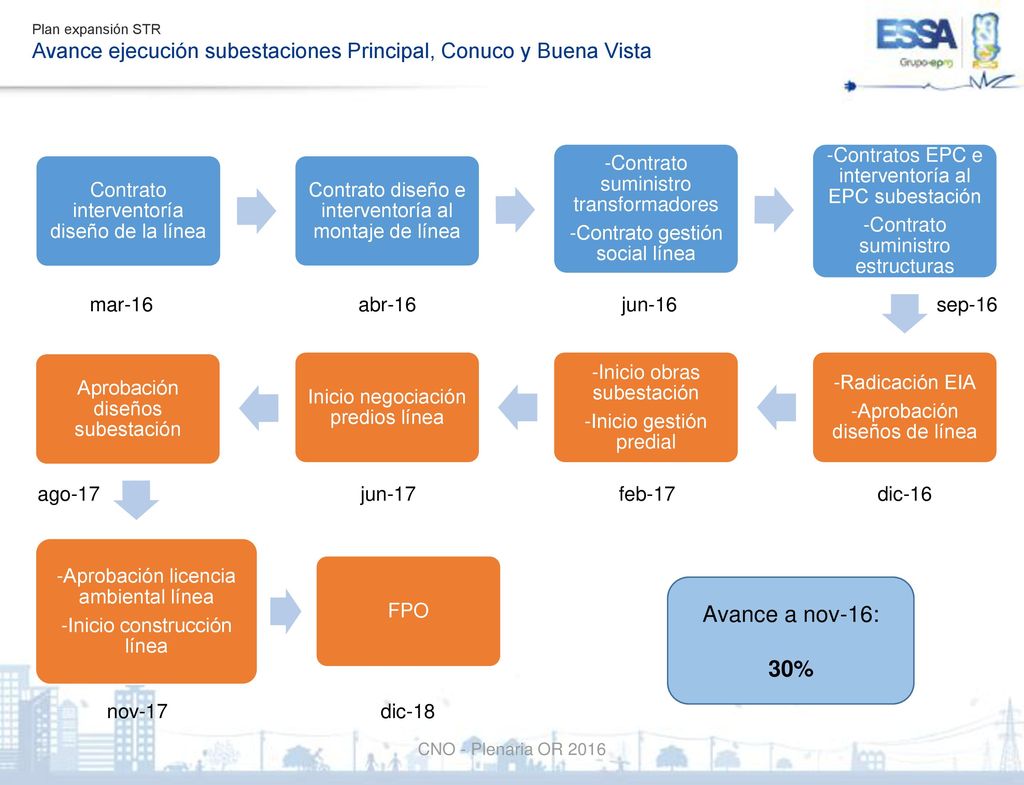

13 Plan expansión STR Avance ejecución subestaciones Principal, Conuco y Buena Vista Contrato interventoría diseño de la línea Contrato diseño e interventoría al montaje de línea -Contrato suministro transformadores -Contrato gestión social línea -Contratos EPC e interventoría al EPC subestación -Contrato suministro estructuras -Radicación EIA -Aprobación diseños de línea -Inicio obras subestación -Inicio gestión predial Inicio negociación predios línea Aprobación diseños subestación -Aprobación licencia ambiental línea -Inicio construcción línea FPO mar-16 abr-16 jun-16 sep-16 ago-17 jun-17 feb-17 dic-16 Avance a nov-16: 30% nov-17 dic-18 CNO - Plenaria OR 2016

14 Avance a nov-16: 23,68% Avance ejecución subestación Barranca

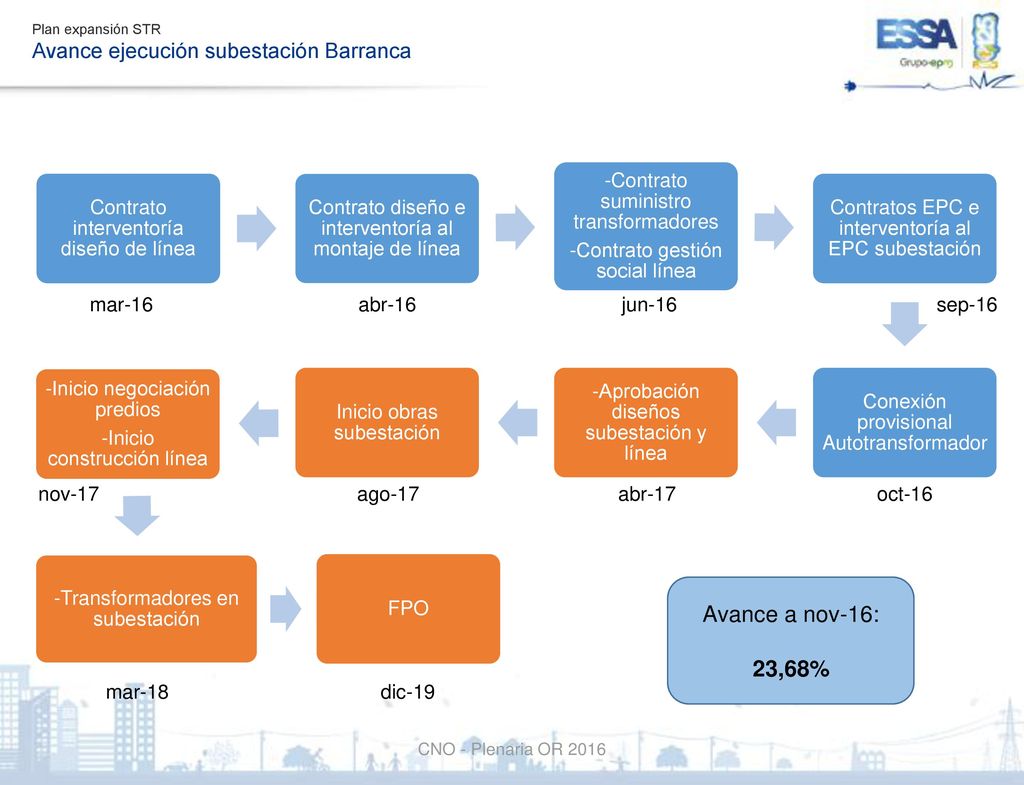

Plan expansión STR Avance ejecución subestación Barranca Contrato interventoría diseño de línea Contrato diseño e interventoría al montaje de línea -Contrato suministro transformadores -Contrato gestión social línea Contratos EPC e interventoría al EPC subestación Conexión provisional Autotransformador -Aprobación diseños subestación y línea Inicio obras subestación -Inicio negociación predios -Inicio construcción línea -Transformadores en subestación FPO mar-16 abr-16 jun-16 sep-16 nov-17 ago-17 abr-17 oct-16 Avance a nov-16: 23,68% mar-18 dic-19 CNO - Plenaria OR 2016

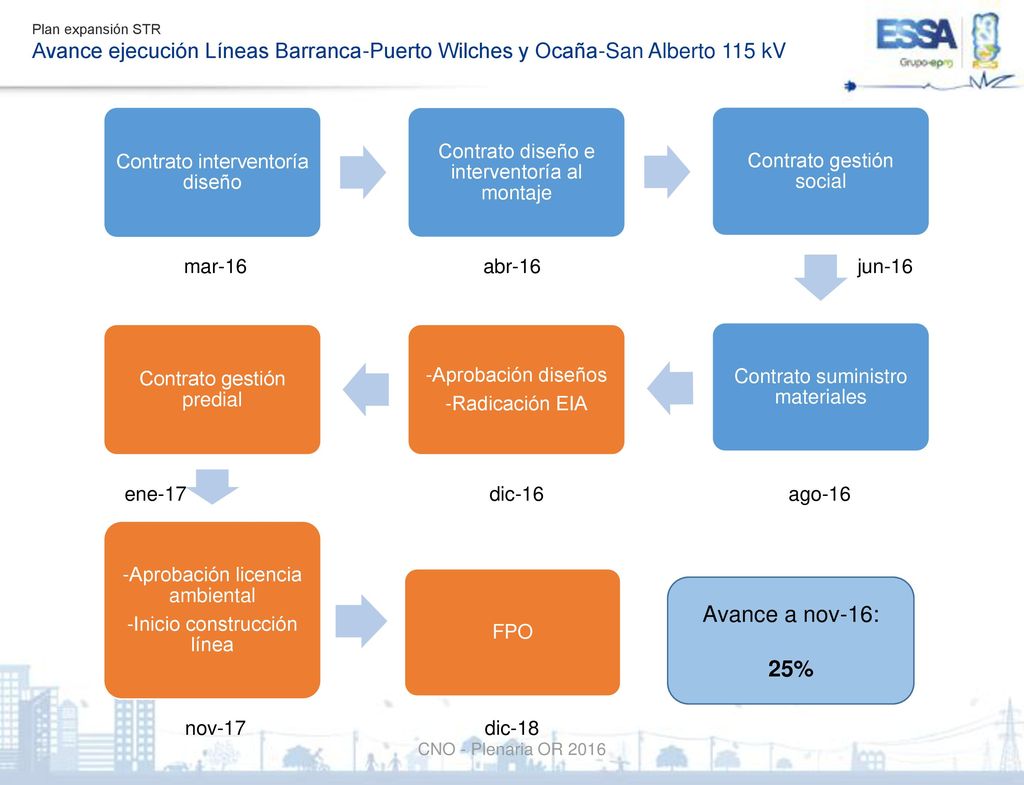

15 Plan expansión STR Avance ejecución Líneas Barranca-Puerto Wilches y Ocaña-San Alberto 115 kV Contrato interventoría diseño Contrato diseño e interventoría al montaje Contrato gestión social Contrato suministro materiales -Aprobación diseños -Radicación EIA Contrato gestión predial -Aprobación licencia ambiental -Inicio construcción línea FPO mar-16 abr-16 jun-16 ene-17 dic-16 ago-16 Avance a nov-16: 25% nov-17 dic-18 CNO - Plenaria OR 2016

16 Título tema principal de la presentación

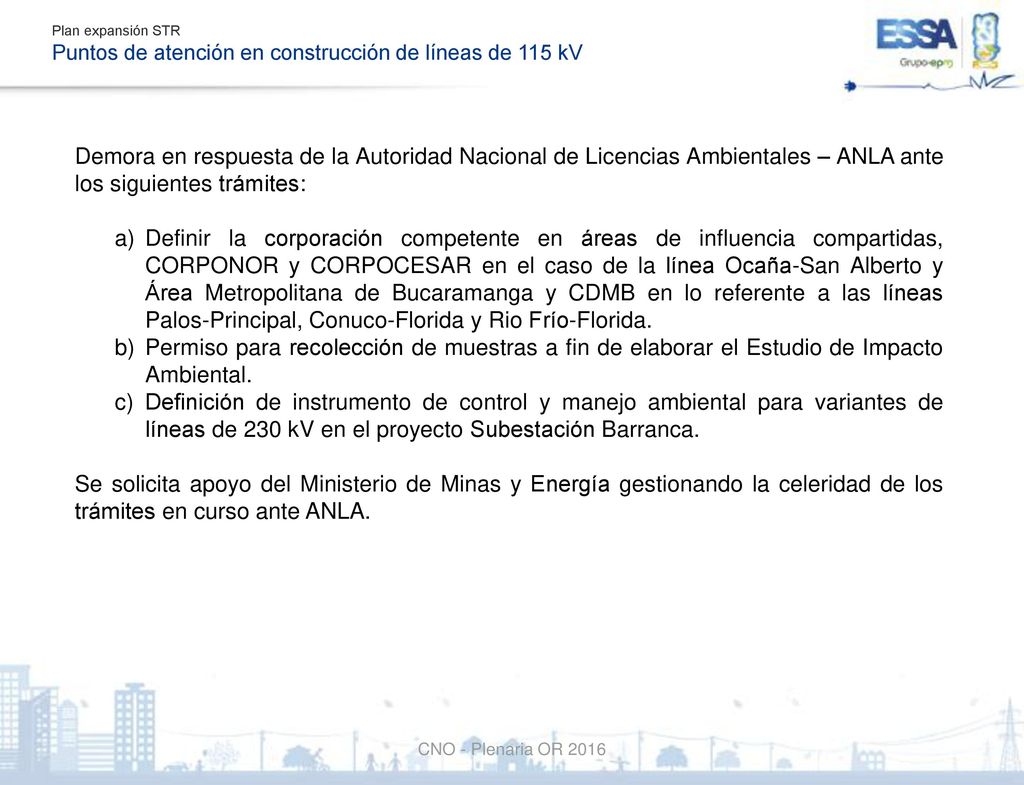

18/12/2017 Plan expansión STR Puntos de atención en construcción de líneas de 115 kV Demora en respuesta de la Autoridad Nacional de Licencias Ambientales – ANLA ante los siguientes trámites: Definir la corporación competente en áreas de influencia compartidas, CORPONOR y CORPOCESAR en el caso de la línea Ocaña-San Alberto y Área Metropolitana de Bucaramanga y CDMB en lo referente a las líneas Palos-Principal, Conuco-Florida y Rio Frío-Florida. Permiso para recolección de muestras a fin de elaborar el Estudio de Impacto Ambiental. Definición de instrumento de control y manejo ambiental para variantes de líneas de 230 kV en el proyecto Subestación Barranca. Se solicita apoyo del Ministerio de Minas y Energía gestionando la celeridad de los trámites en curso ante ANLA. CNO - Plenaria OR 2016
