2 Ejemplificación en crocodile
Asi nos quedo: El primer desafío que nos platearon fue crear en Crocodile un circuito a partir de la siguiente consigna: Mientras el autito está recorriendo el camino, de manera simultánea funcionan el motor y una lamparita; cuando el sensor detecta el final del camino, el motor se detiene, se apaga la lámpara y se enciende la otra. Nos costo mucho llegar al objetivo porque debíamos utilizar dos Switch (“PULSADOR”) ya que el programa no tiene esta llave que utilizamos en el prototipo final. MOTOR SWITCH NORMAL ABIERTO LÁMPARA 1 LÁMPARA 2 SWITCH NORMAL CERRADO BATERÍA

3 Antes de la motorización…

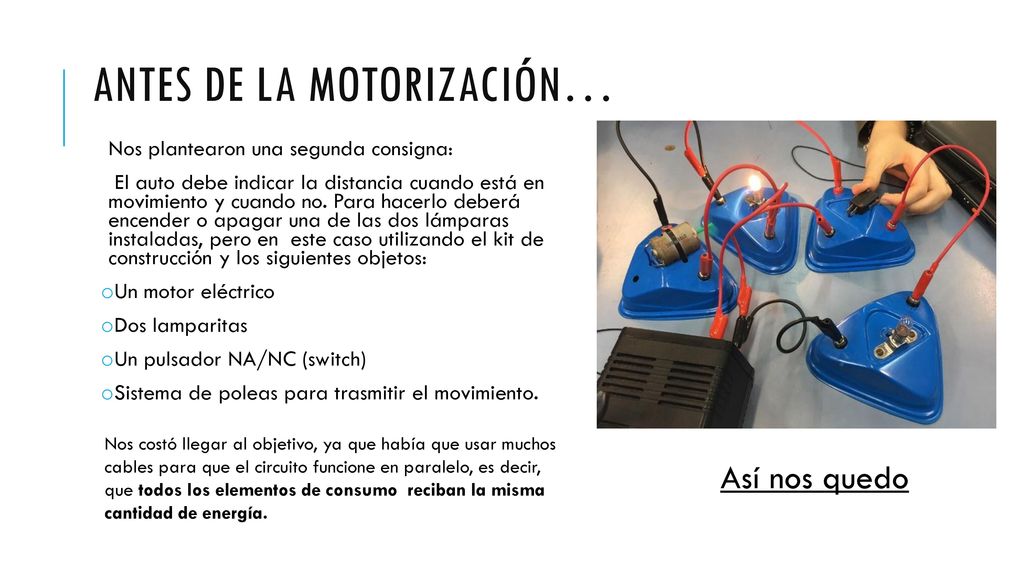

Nos plantearon una segunda consigna: El auto debe indicar la distancia cuando está en movimiento y cuando no. Para hacerlo deberá encender o apagar una de las dos lámparas instaladas, pero en este caso utilizando el kit de construcción y los siguientes objetos: Un motor eléctrico Dos lamparitas Un pulsador NA/NC (switch) Sistema de poleas para trasmitir el movimiento. Nos costó llegar al objetivo, ya que había que usar muchos cables para que el circuito funcione en paralelo, es decir, que todos los elementos de consumo reciban la misma cantidad de energía. Así nos quedo

4 Objetivo final Nos entregaron nuestro auto. Este solo tenía el motor, las dos lámparas y nos dieron en mano el Switch. Nuestro objetivo era conectar todo con cables para que cuando el Switch esté presionado, se encienda una lamparita y el motor. Pero cuando este se suelte, el motor debe frenar y la otra luz se debe prender. Teníamos que usar muchos cables, así que el Crocodile fue de mucha ayuda. Nos ayudamos con un pelacables y una soldadora. Luego de muchos intentos y errores, llegamos a la conclusión de que no funcionaba, porque habíamos intercambiado los cables del Switch de lugar.

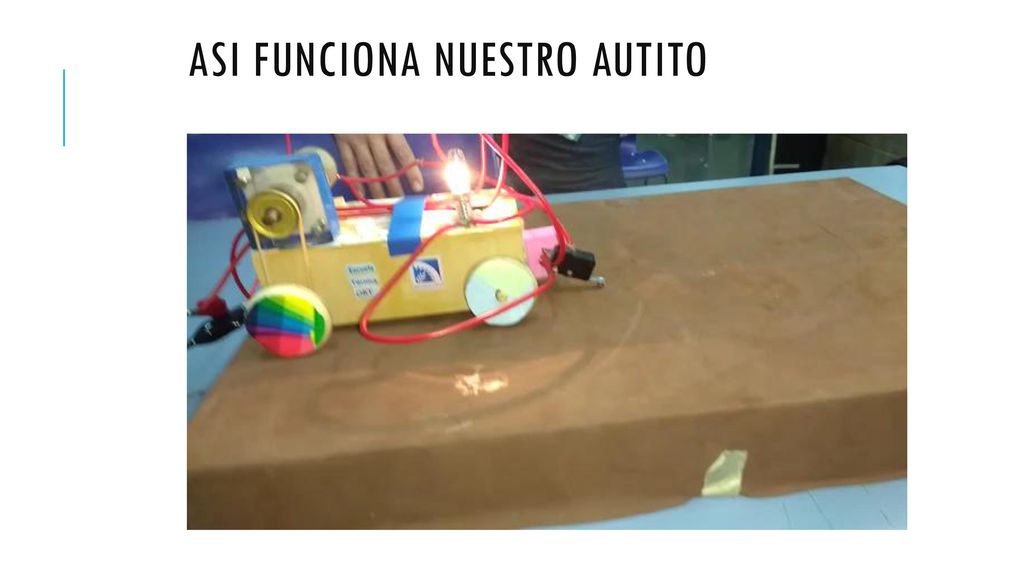

5 ASI funciona nuestro autito
