EI1102 Introducción a la Ingeniería II
Sebastian Barrios J.
2

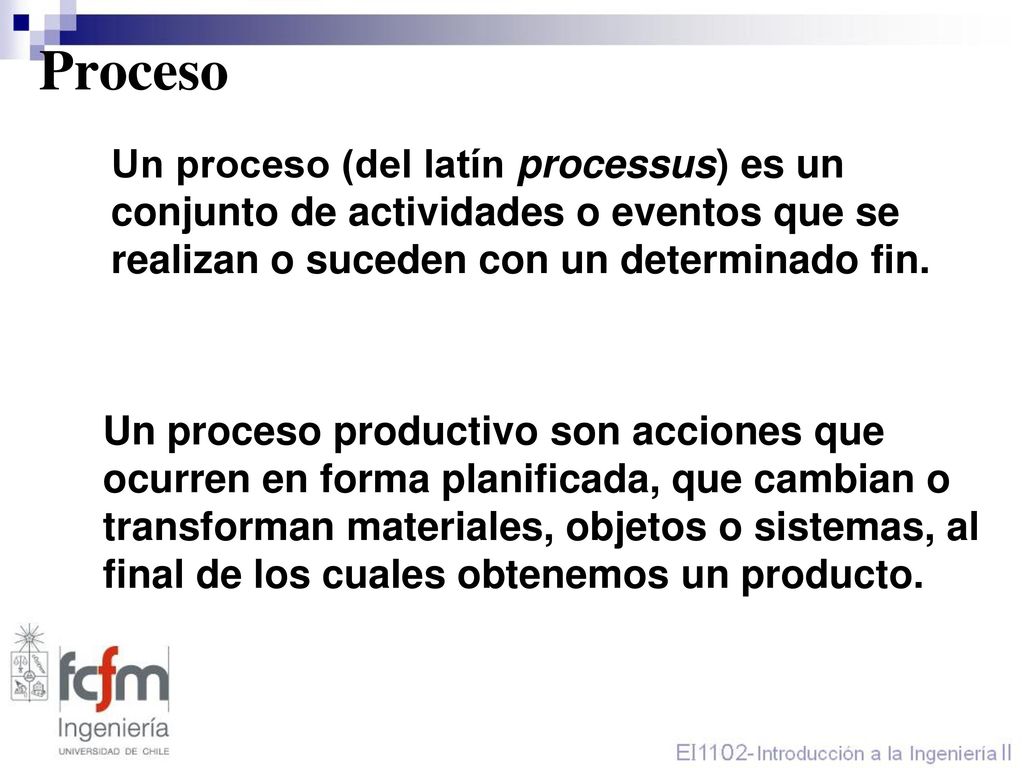

Proceso Un proceso (del latín processus) es un conjunto de actividades o eventos que se realizan o suceden con un determinado fin. Un proceso productivo son acciones que ocurren en forma planificada, que cambian o transforman materiales, objetos o sistemas, al final de los cuales obtenemos un producto.
3
Proceso: Proceso Entradas Salidas Materias Primas Productos
Insumos: Agua Reactivos Energía Productos Subproductos Residuos
4

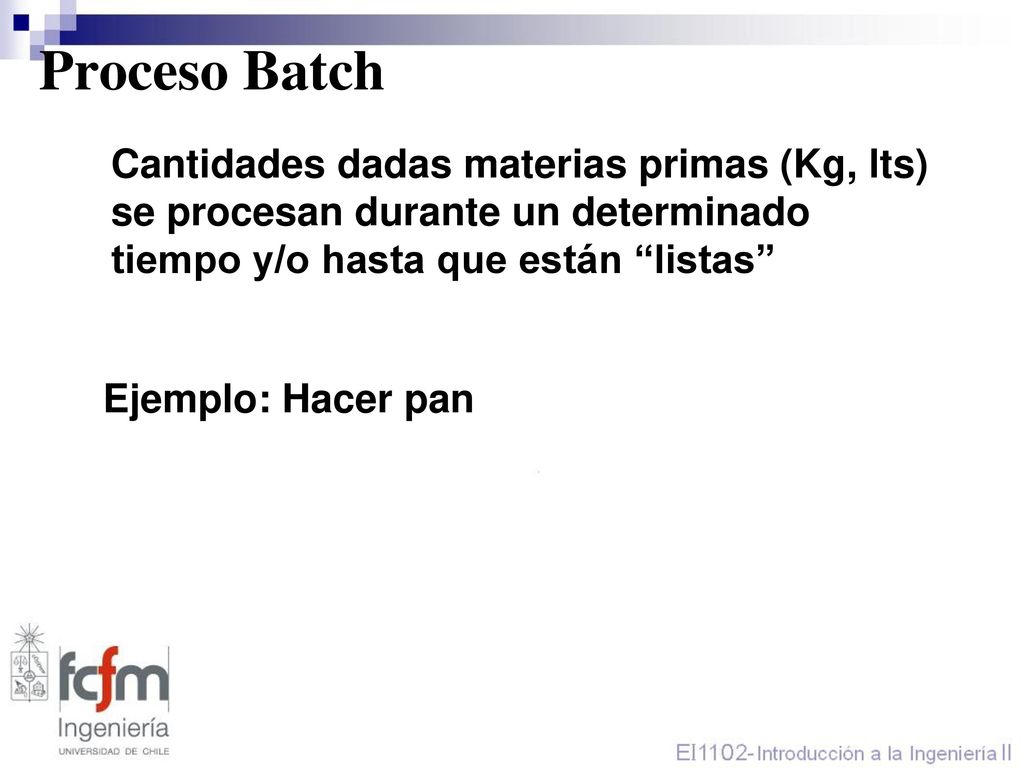

Proceso Batch Cantidades dadas materias primas (Kg, lts) se procesan durante un determinado tiempo y/o hasta que están “listas” Ejemplo: Hacer pan
5
Proceso Continuo Flujos de materias primas (Kg/min, m3/hr) se procesan en una unidad que opera continuamente, generalmente un volumen o longitud) Ejemplo: Tratamiento de agua, Secado en correa El tiempo de residencia (tiempo de proceso) se calcula: Volumen / flujo Longitud/velocidad
6

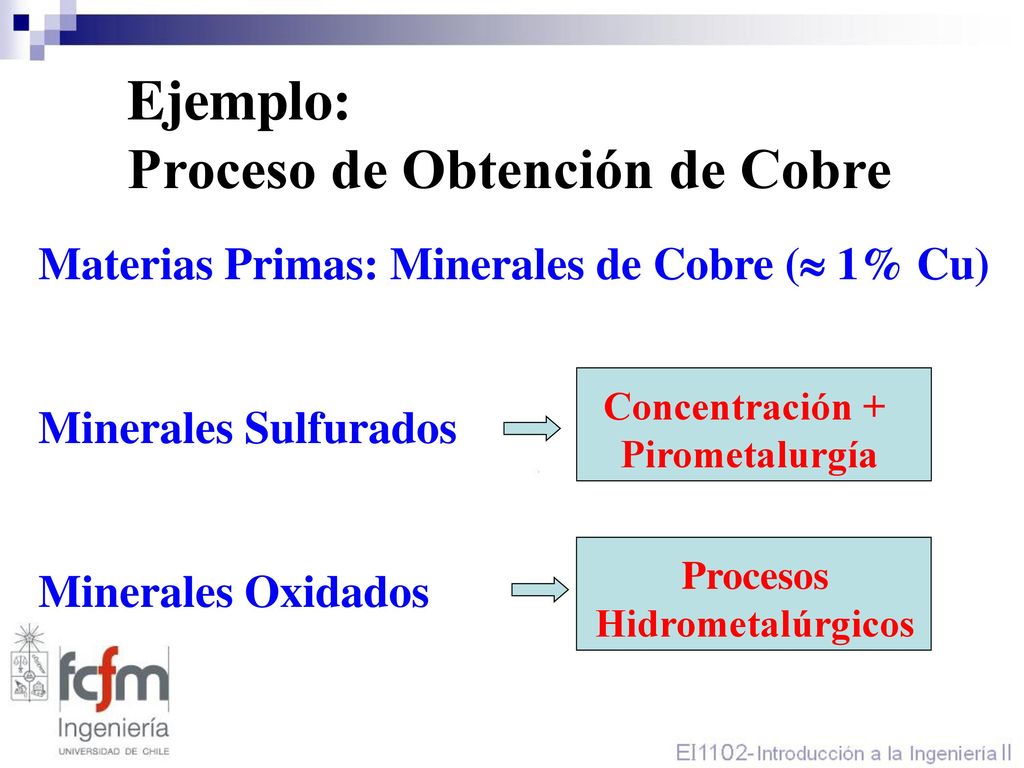

Ejemplo: Proceso de Obtención de Cobre
Materias Primas: Minerales de Cobre ( 1% Cu) Minerales Sulfurados Minerales Oxidados Concentración + Pirometalurgía Procesos Hidrometalúrgicos
7

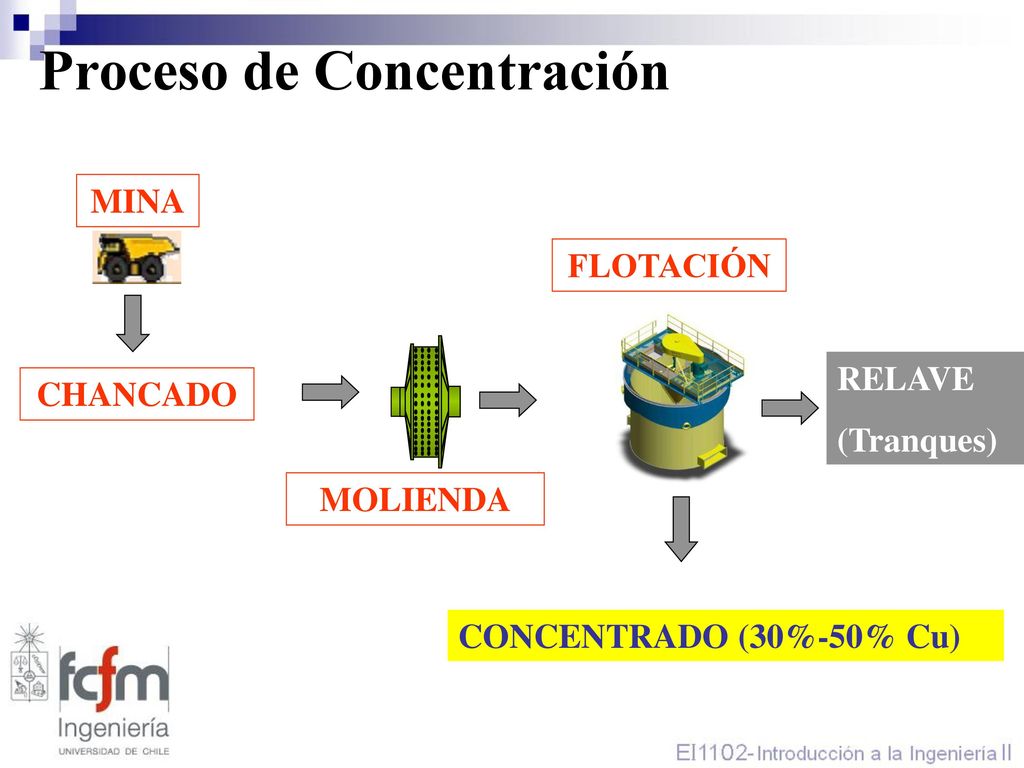

Proceso de Concentración
MINA FLOTACIÓN RELAVE (Tranques) CHANCADO MOLIENDA CONCENTRADO (30%-50% Cu)
8

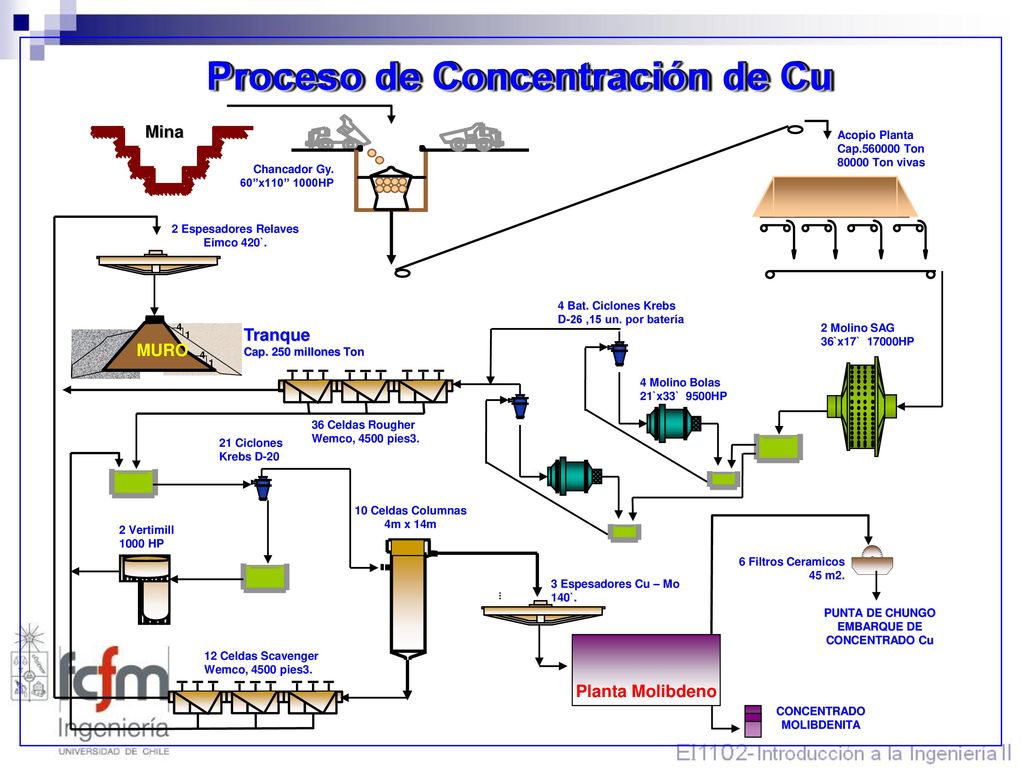

Proceso de Concentración de Cu
Mina Acopio Planta Cap Ton 80000 Ton vivas Chancador Gy. 60”x110” 1000HP 2 Espesadores Relaves Eimco 420`. 4 Bat. Ciclones Krebs D-26 ,15 un. por batería MURO 4 1 Tranque Cap. 250 millones Ton 2 Molino SAG 36`x17` HP 4 Molino Bolas 21`x33` 9500HP 36 Celdas Rougher Wemco, 4500 pies3. 21 Ciclones Krebs D-20 10 Celdas Columnas 4m x 14m 2 Vertimill 1000 HP 6 Filtros Ceramicos 45 m2. 3 Espesadores Cu – Mo 140`. PUNTA DE CHUNGO EMBARQUE DE CONCENTRADO Cu Planta Molibdeno 12 Celdas Scavenger Wemco, 4500 pies3. CONCENTRADO MOLIBDENITA
9

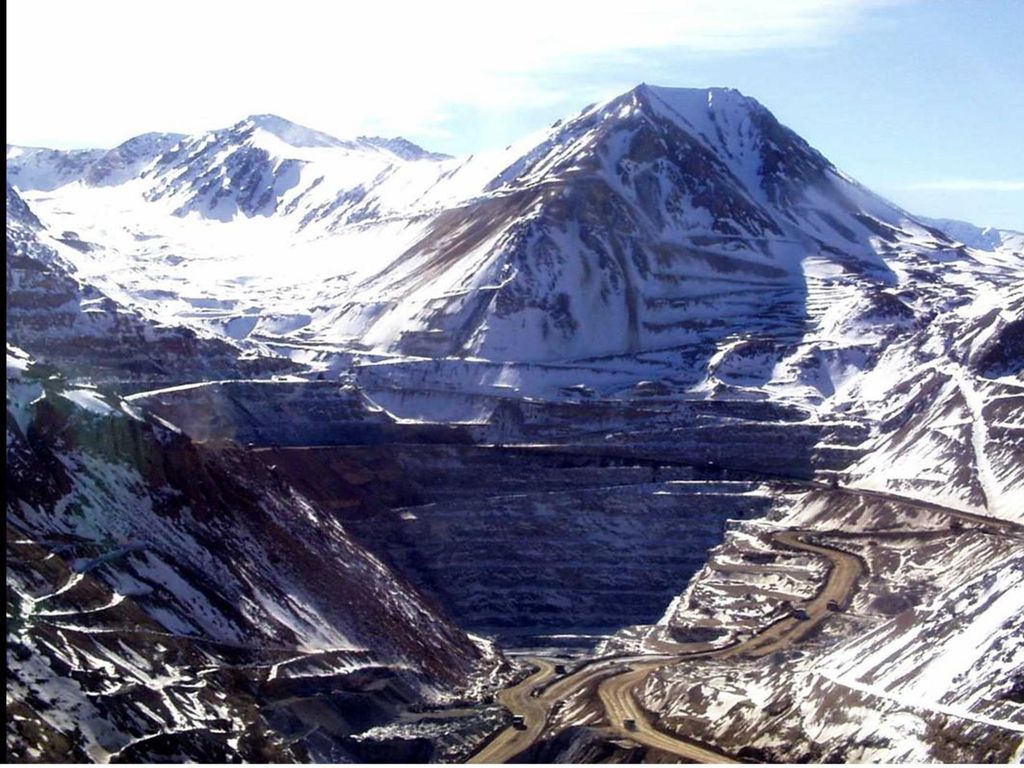

EI1B2- Introducción a la Ingeniería II

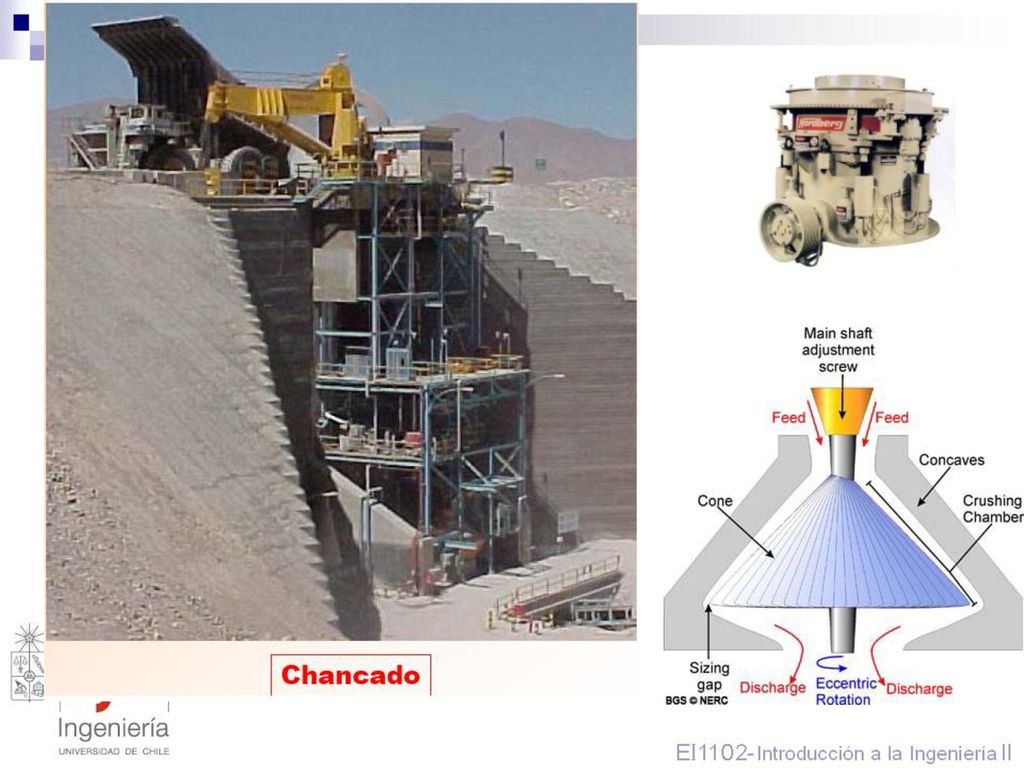

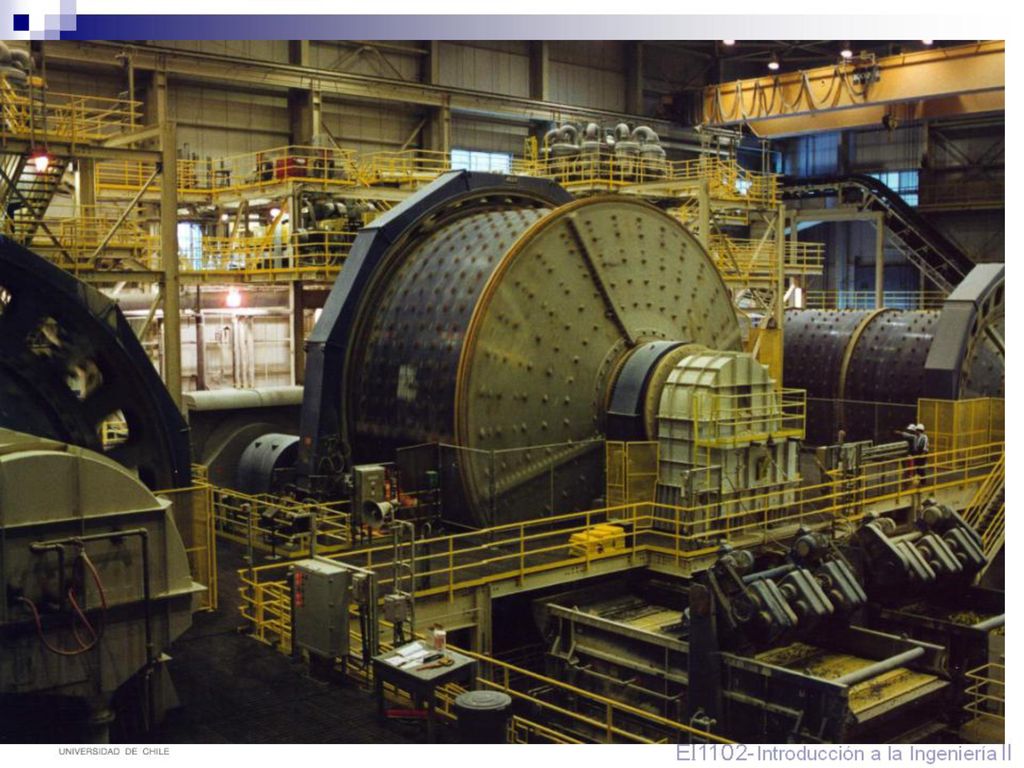

12

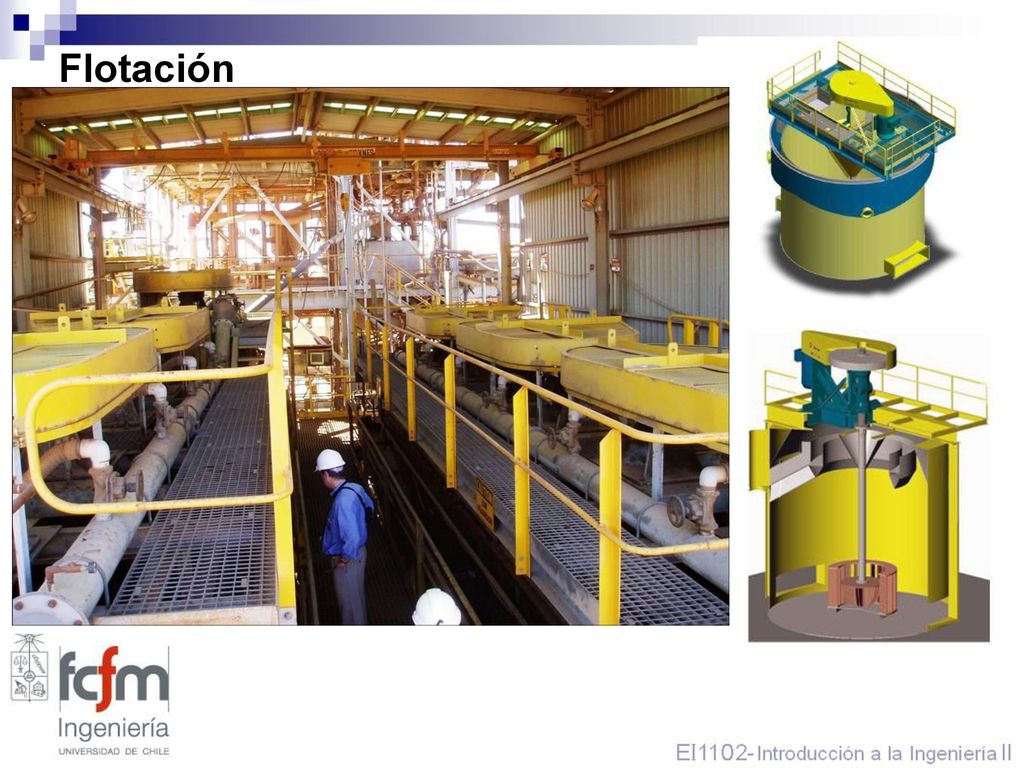

Flotación
13

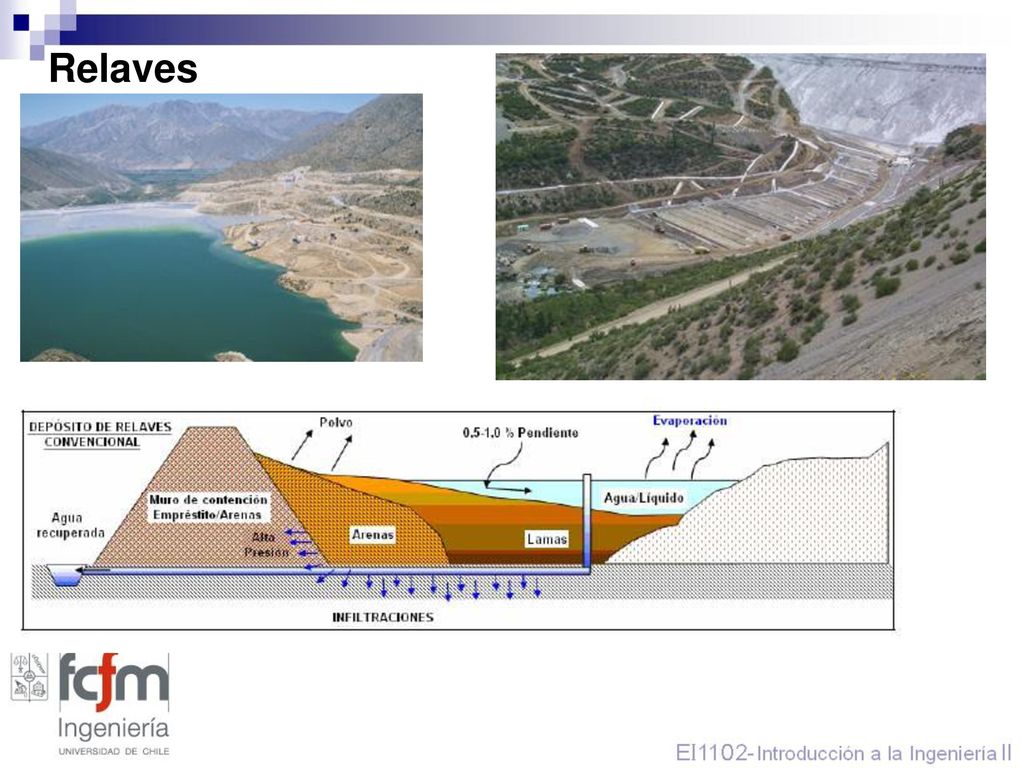

Relaves
14

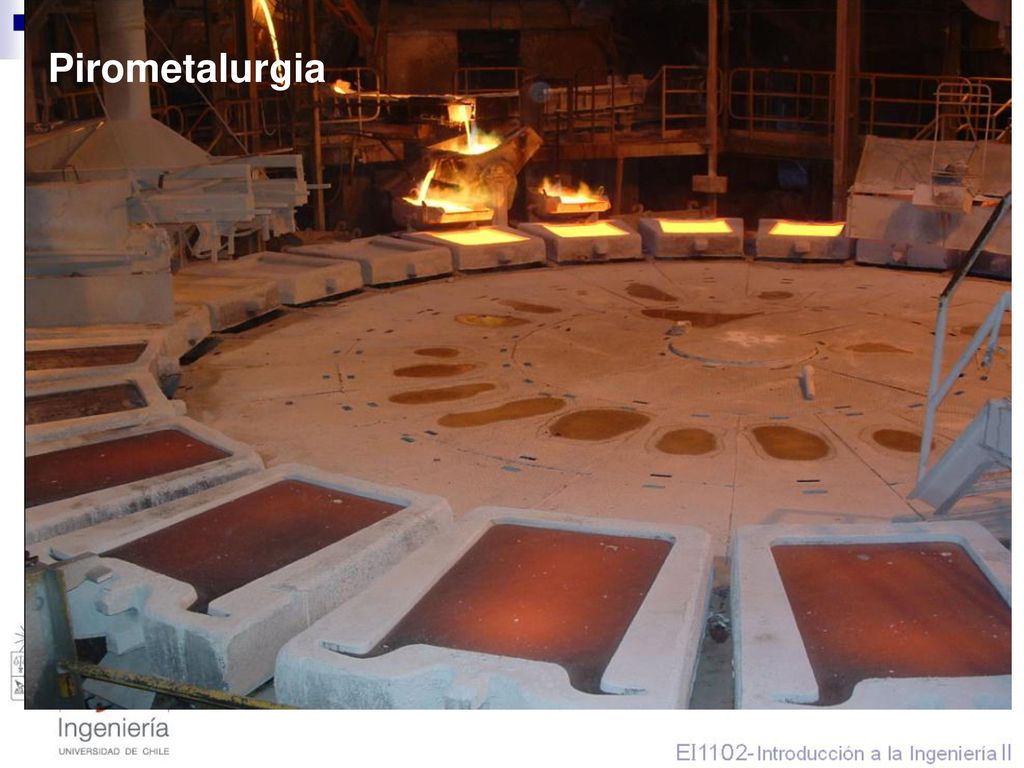

Pirometalurgia
15

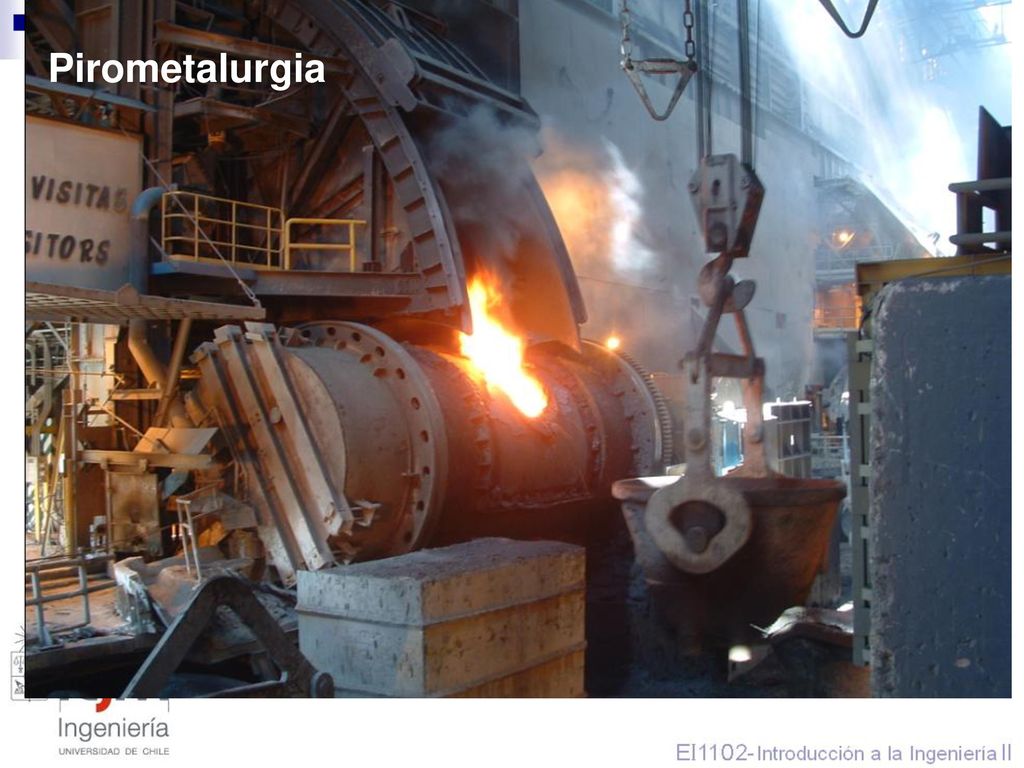

Pirometalurgia
16

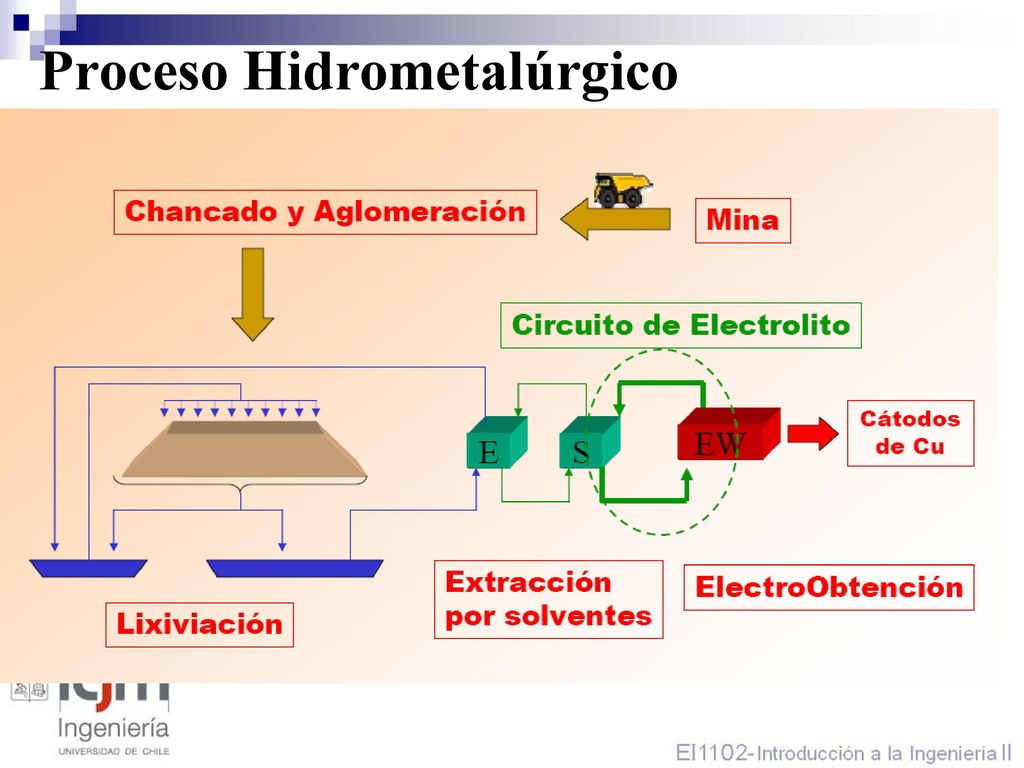

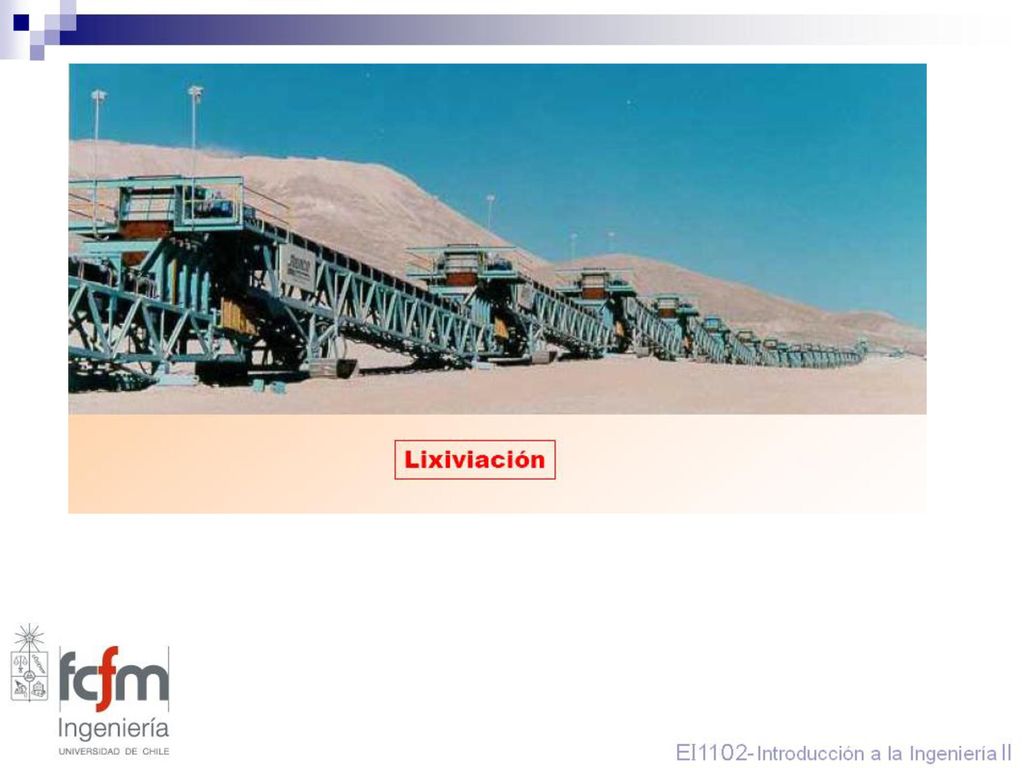

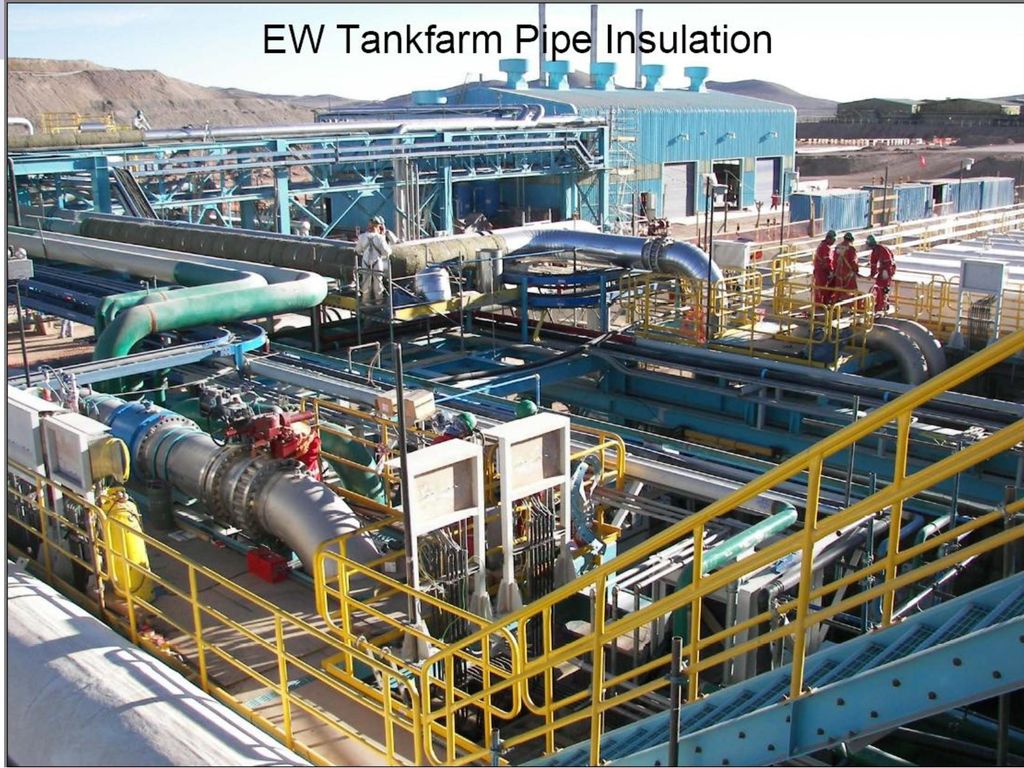

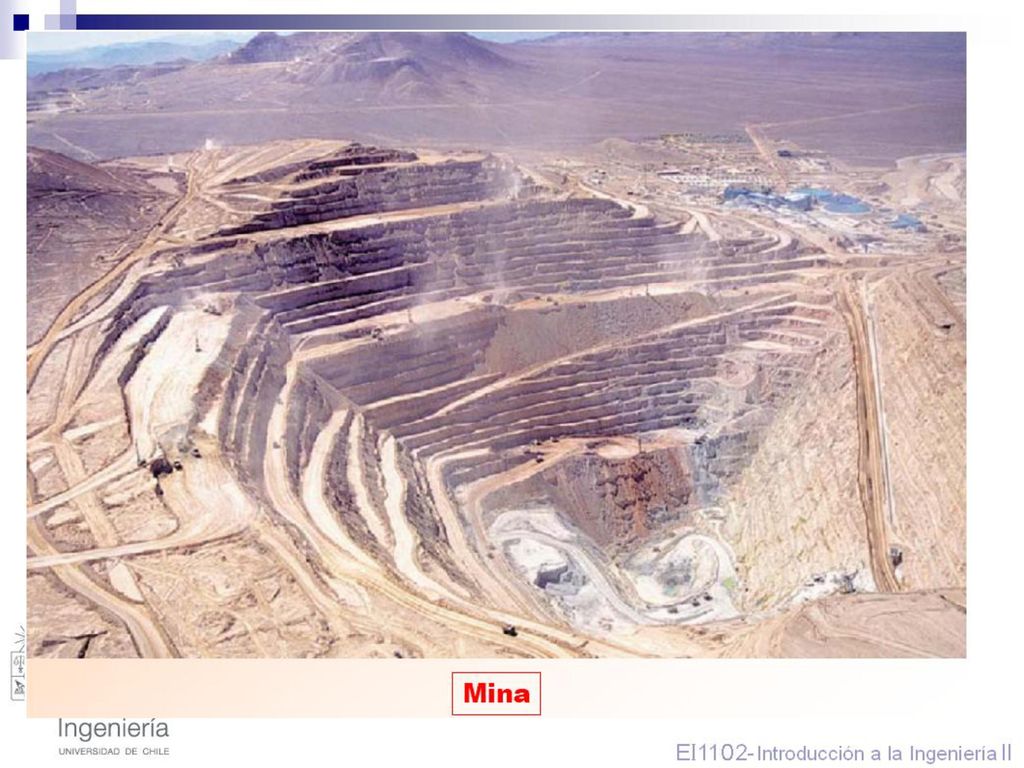

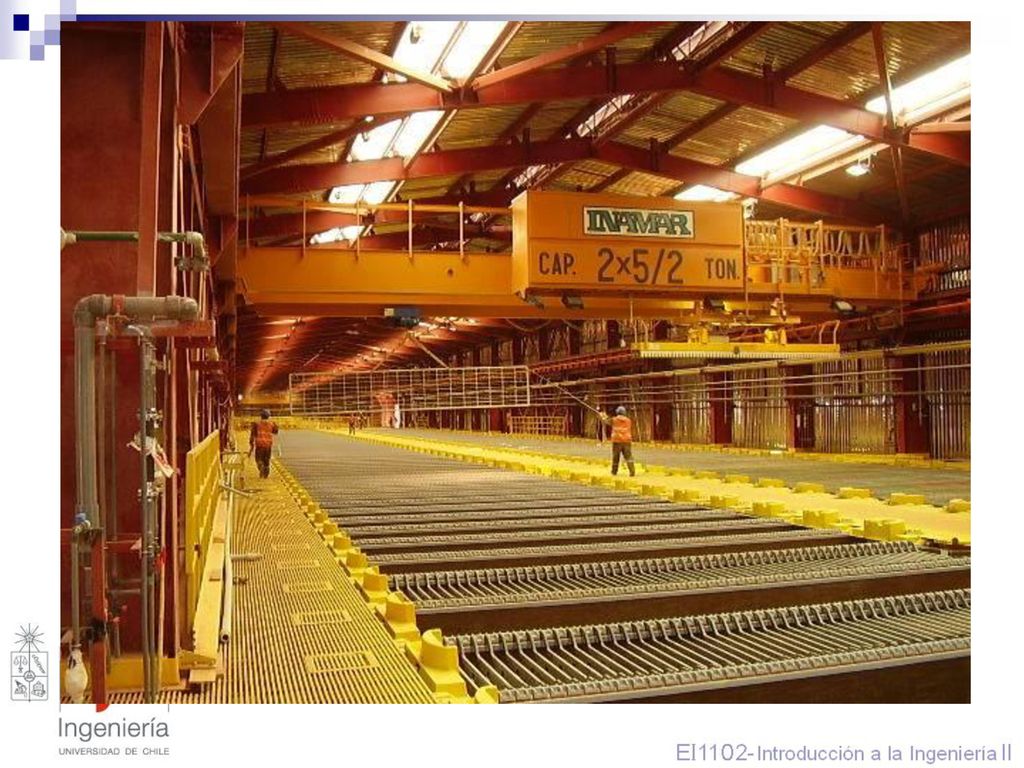

Proceso Hidrometalúrgico
22
CORREA TRANSPORTADORA
23

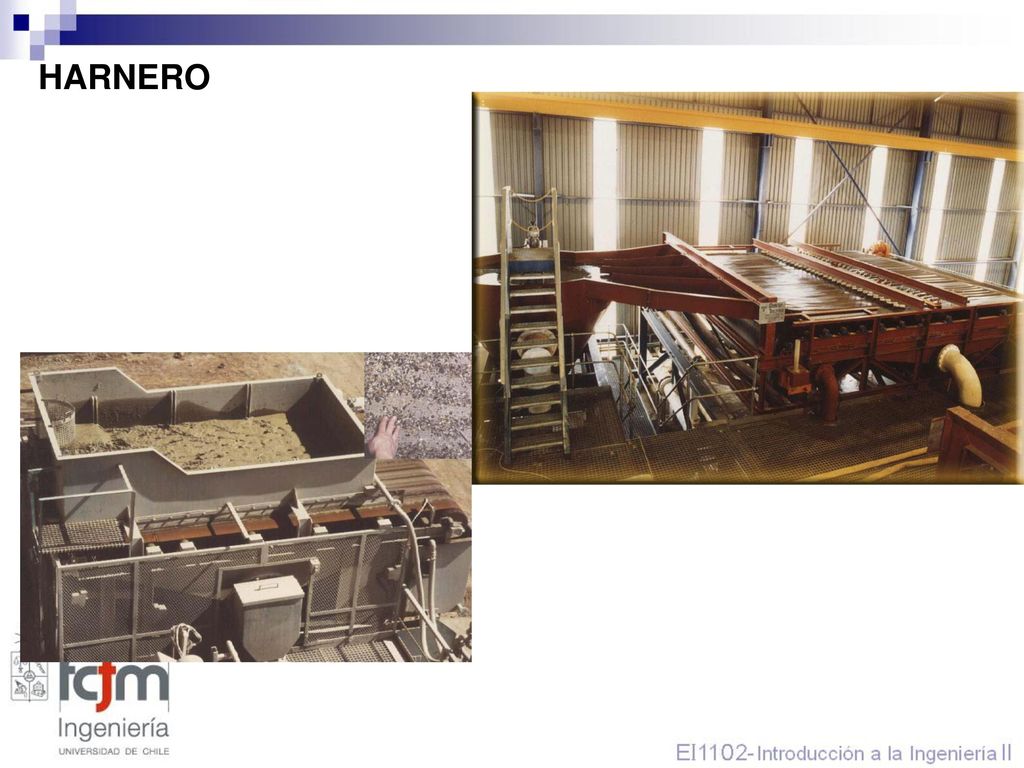

HARNERO
24

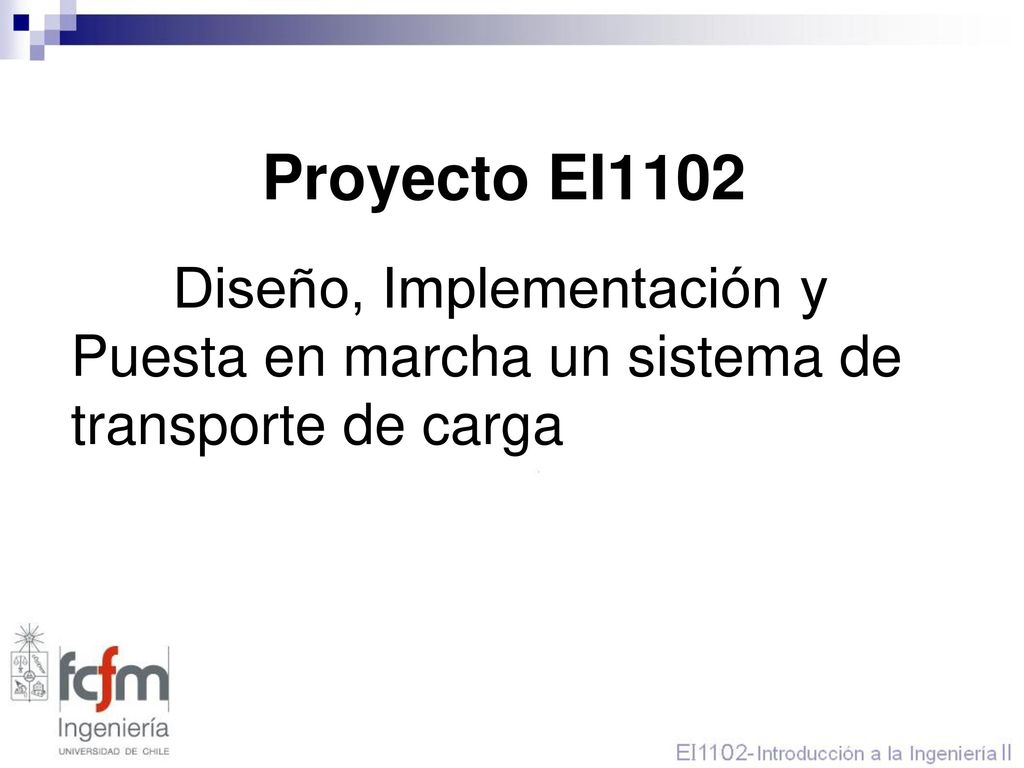

Semestre clase 10 13/05/2009 Proyecto EI1102 Diseño, Implementación y Puesta en marcha un sistema de transporte de carga EI1101 Introducción a la Ingeniería I 24
25

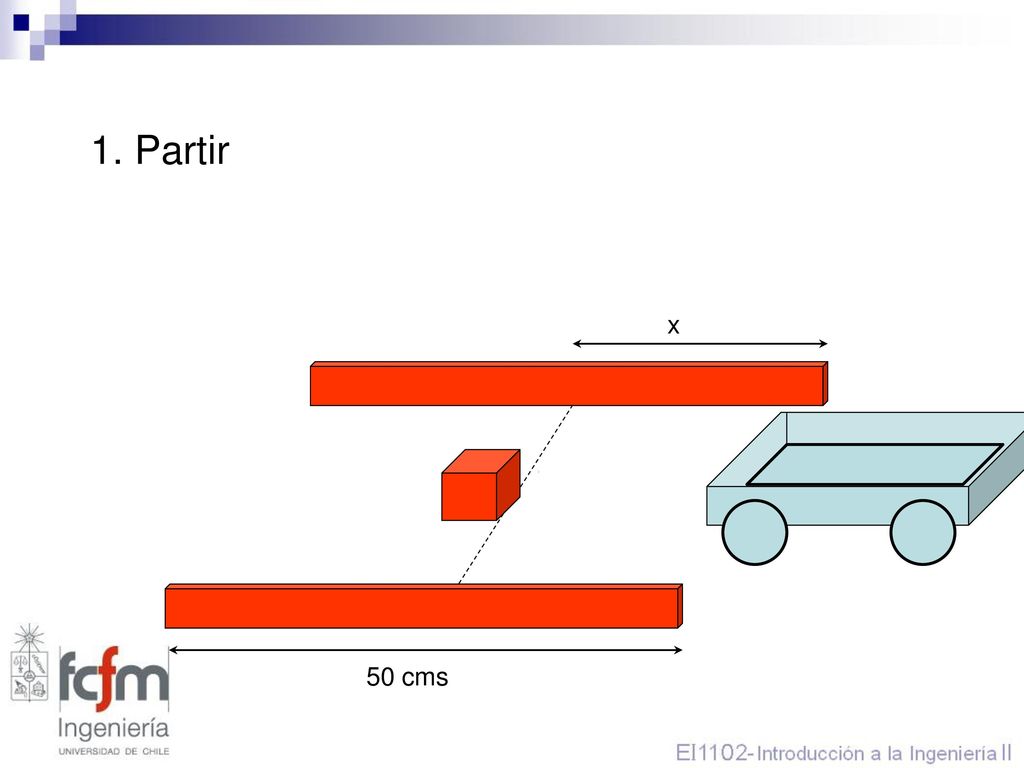

1. Partir x 50 cms
26

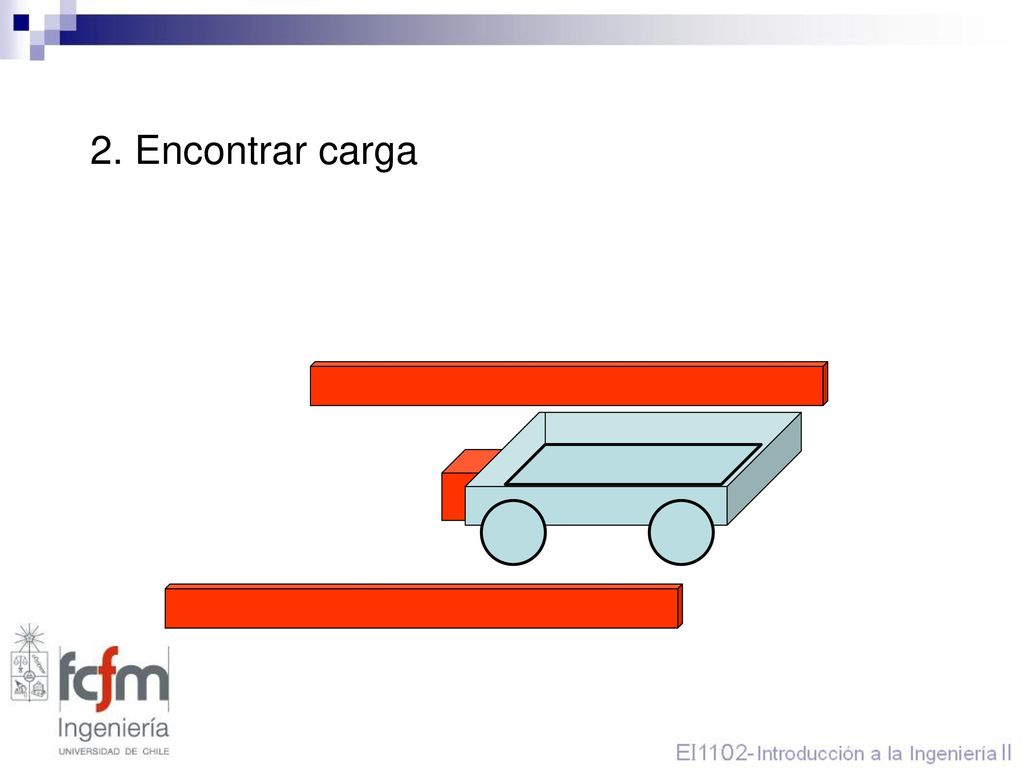

2. Encontrar carga
27
3. Tomar carga (no empujar o arrastrar)
28

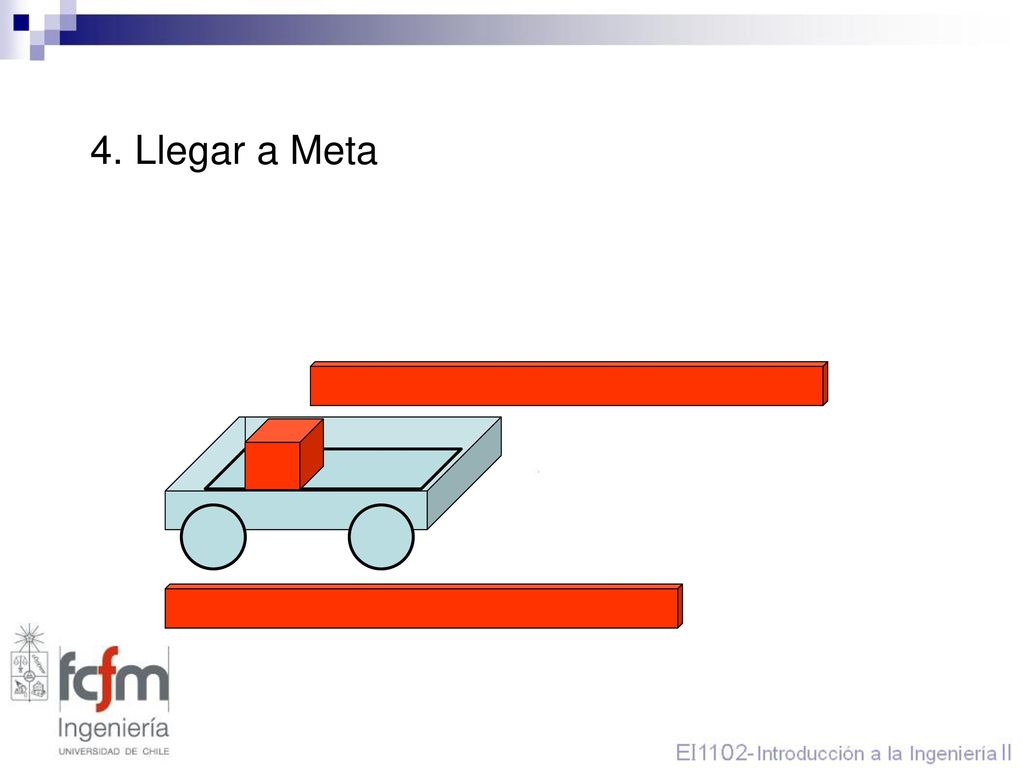

4. Llegar a Meta
29

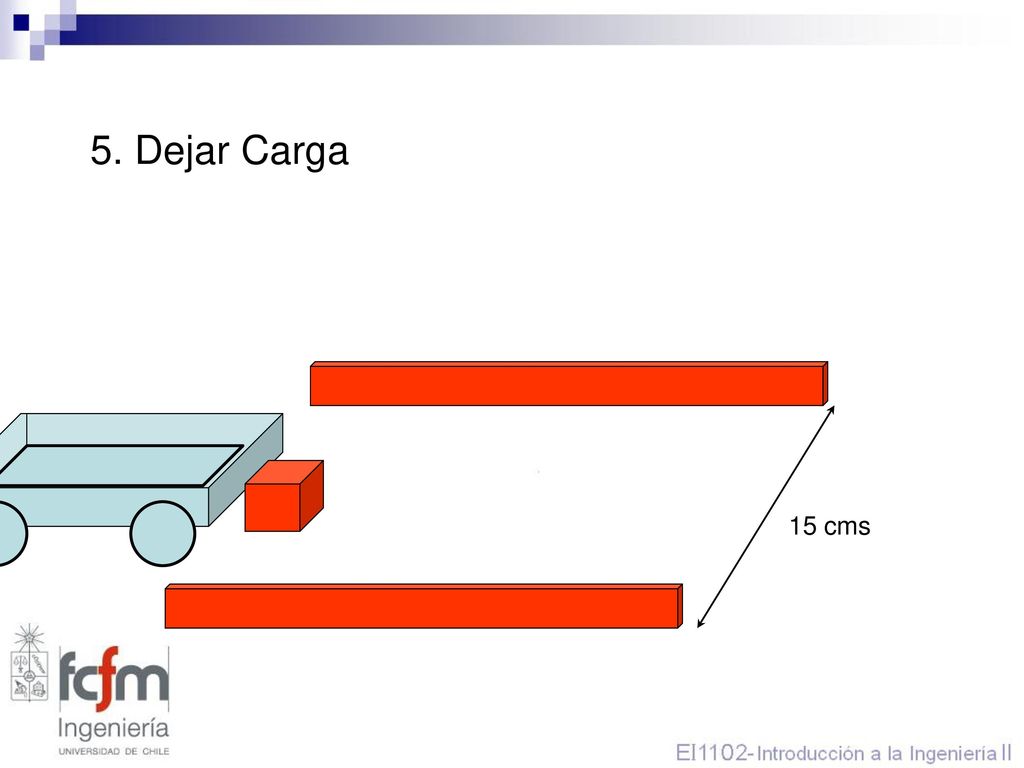

5. Dejar Carga 15 cms
