«UNIVERSIDAD NACIONAL SANTIAGO ANTÙNEZ DE MAYOLO»

Presentación del tema: "«UNIVERSIDAD NACIONAL SANTIAGO ANTÙNEZ DE MAYOLO»"— Transcripción de la presentación:

1 «UNIVERSIDAD NACIONAL SANTIAGO ANTÙNEZ DE MAYOLO»
SCC ( SOUTHERN COPPER CORPORATION) INDUSTRIA DEL COBRE Integrantes : - Cabello Rios ,Gustavo - Diaz Alvarez ,Mery

2 OBJETIVOS Conocer y dar a conocer el proceso productivo dentro de la Industria del Cobre. Conocer el flowsheet. Conocer los equipos y maquinarias utilizadas para esta industria.

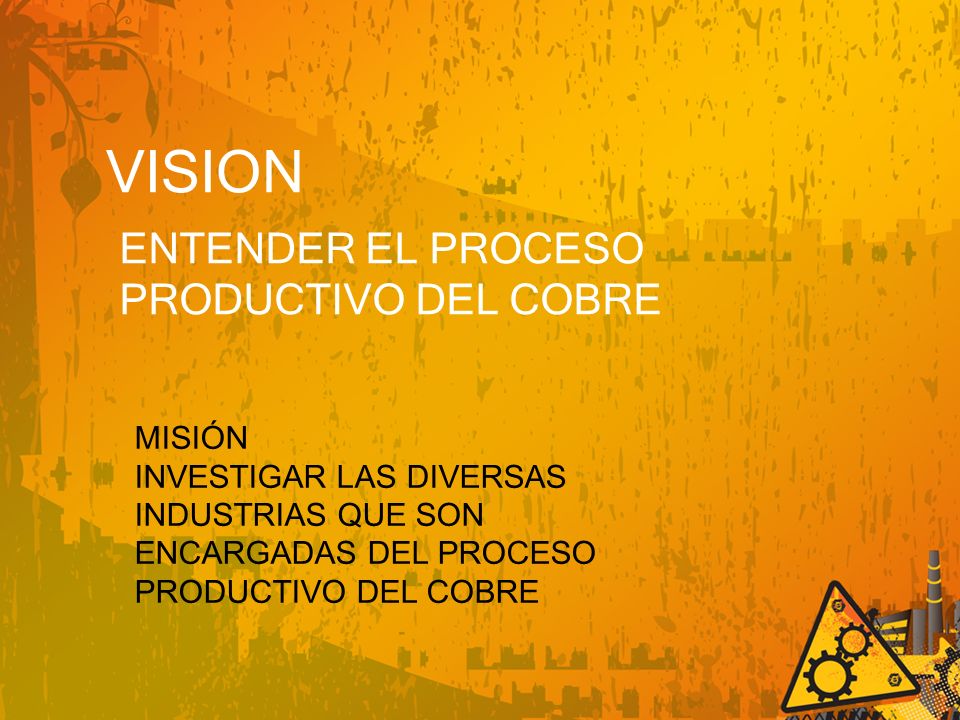

3 VISION ENTENDER EL PROCESO PRODUCTIVO DEL COBRE MISIÓN
INVESTIGAR LAS DIVERSAS INDUSTRIAS QUE SON ENCARGADAS DEL PROCESO PRODUCTIVO DEL COBRE

4 La Industria del cobre en el Perú

5 PRODUCCIÓN DEL COBRE En el 2004, las empresas con mayores contribuciones al crecimiento de la producción fueron Minera Antamina (38,5%), BHP Billiton Tintaya (129,5%) y Southern Perú Copper Corporation (6,1%).

6 SOUTHERN COPPER CORPORATION
En abril de 2005, Southern Peru Copper Corporation se fusionó con Minera México y subsidiarias , consolidándose como la compañía minera más importante de México y Perú. Así como la empresa con las mayores reservas de cobre entre compañías listadas en bolsa y una de las corporaciones minero-metalúrgicas más grande del mundo.

7 EL COBRE Se trata de un metal de transición de color rojizo y brillo metálico que, junto con la plata y el oro, forma parte de la llamada familia del cobre, se caracteriza por ser uno de los mejores conductores de electricidad (el segundo después de la plata).

8 PROCESO PRODUCTIVO PERFORACION Y DISPARO: PLANTA ELECTROLITICA
1 PERFORACION Y DISPARO: 2 CARGUIO Y ACARREO 3 CHANCADO O TRITURACIÓN 4 MOLIENDA 5 FLOTACIÓN 6 FILTRADO Y SECADO 7 8 DESCARGA DE CONCENTRADO Y FORMACIÓN DE CAMAS 9 TRANSPORTE A REFINERÍA 10 FUNDICIÓN Y CONVERTiDORES 11 PLANTA ELECTROLITICA 12 EMBARQUE PERFORACION Y DISPARO:

9 PROCESO PRODUCTIVO MINA PERFORACION Y DISPARO
Para alcanzar el mineral se debe remover la roca en el yacimiento , por lo que se perfora el terreno y se coloca una carga explosiva. Una vez fracturada la roca se procede a la selección del material para determinar si debe ser empleado en la concentradora en el proceso de lixiviación o en programas de vegetación.

10

11 PROCESO PRODUCTIVO CARGUIO Y ACARREO .
Las minas a cielo abierto tienen forma cónica , por lo que para alcanzar el mineral se debe construir niveles a manera de escalones gigantes de 15 mts. De altura , los que se encuentran comunicados por rampas o caminos a desnivel .El mineral extraído con una ley mayor al 0.3 % es cargado en palas depositado en enormes camiones , los que se trasladan y depositan el material en vagones de ferrocarril para ser transportado a la planta concentradora. .

12

13 PROCESO PRODUCTIVO CONCENTRADORA: CHANCADO O TRITURACIÓN
El primer paso en la planta concentradora es el chancado .El mineral proveniente de la mina es triturado hasta alcanzar un tamaño cercano a media pulgada. Se inicia aquí el proceso de concentración , el cual consiste en la separación de los minerales de aquellos que no tiene valor. .

14

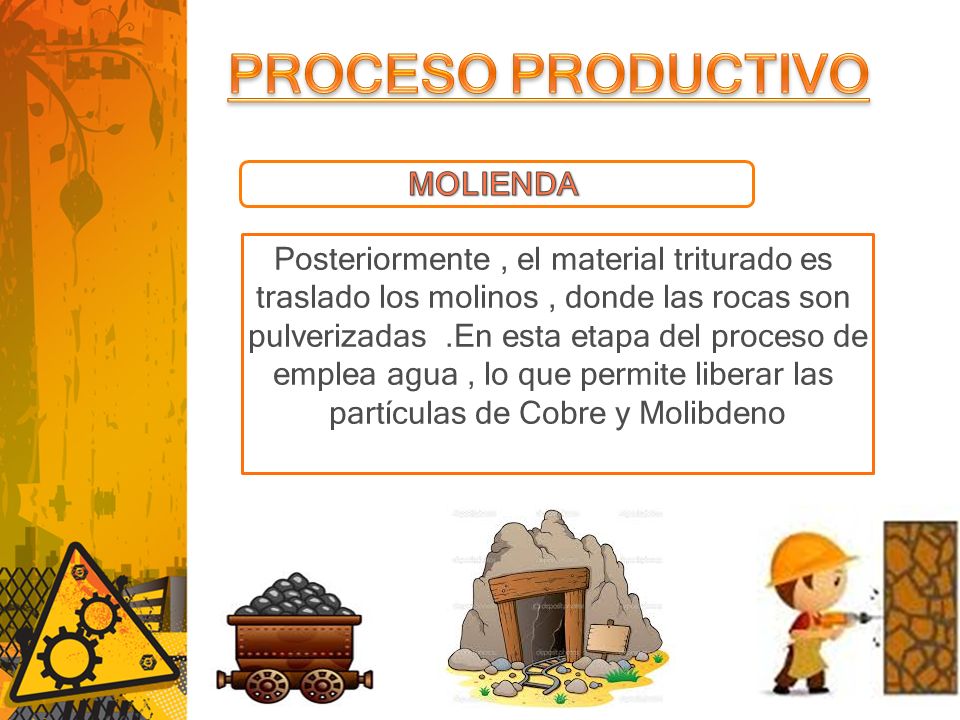

15 PROCESO PRODUCTIVO MOLIENDA Posteriormente , el material triturado es
traslado los molinos , donde las rocas son pulverizadas .En esta etapa del proceso de emplea agua , lo que permite liberar las partículas de Cobre y Molibdeno .

16

17 PROCESO PRODUCTIVO FLOTACIÓN
Luego de la molienda se pasa a la etapa de flotación , donde se obtiene el concentrado , partículas del mineral de Cobre o Molibdeno . FILTRADO Y SECADO El concentrado de cobre es deshidratado mediante filtros de alta presión , o con el uso de calor .Aquí culmina la operación minera . El concentrado obtenido debe ser trasladado a la fundición para su posterior procesamiento.

18

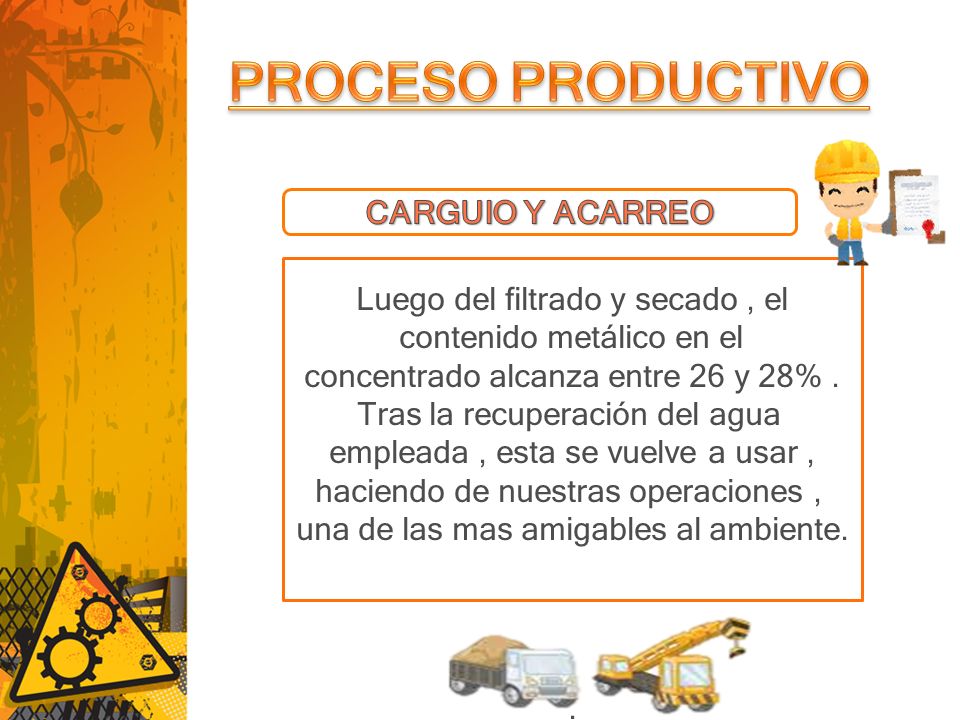

19 PROCESO PRODUCTIVO CARGUIO Y ACARREO Luego del filtrado y secado , el
contenido metálico en el concentrado alcanza entre 26 y 28% . Tras la recuperación del agua empleada , esta se vuelve a usar , haciendo de nuestras operaciones , una de las mas amigables al ambiente. .

20

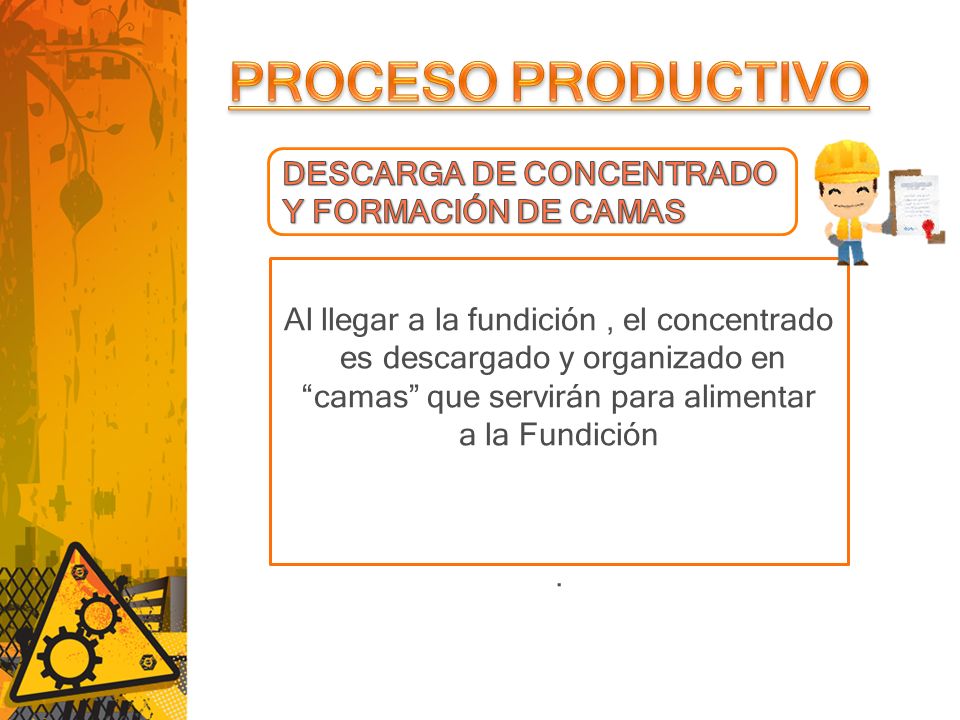

21 PROCESO PRODUCTIVO DESCARGA DE CONCENTRADO Y FORMACIÓN DE CAMAS
Al llegar a la fundición , el concentrado es descargado y organizado en “camas” que servirán para alimentar a la Fundición .

22

23 PROCESO PRODUCTIVO FUNDICIÓN Y CONVERTIDORES
El concentrado procedente de las minas es llevado a la Fundición donde será sometido a temperaturas mayores a los 1, 100 grados Cº. .

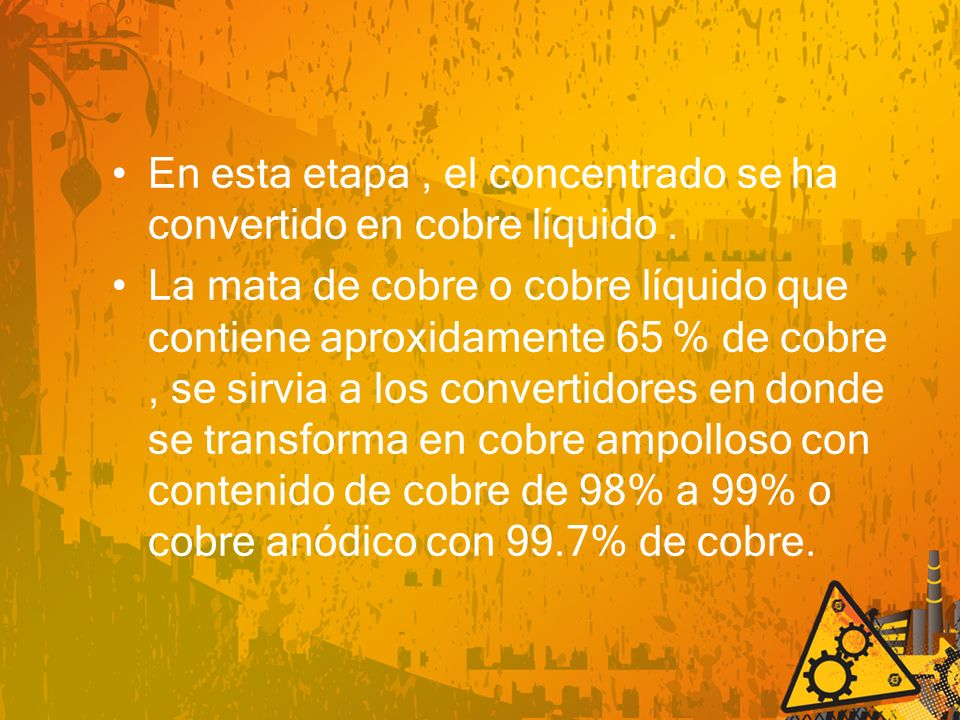

24 En esta etapa , el concentrado se ha convertido en cobre líquido .
La mata de cobre o cobre líquido que contiene aproxidamente 65 % de cobre , se sirvia a los convertidores en donde se transforma en cobre ampolloso con contenido de cobre de 98% a 99% o cobre anódico con 99.7% de cobre.

25

26

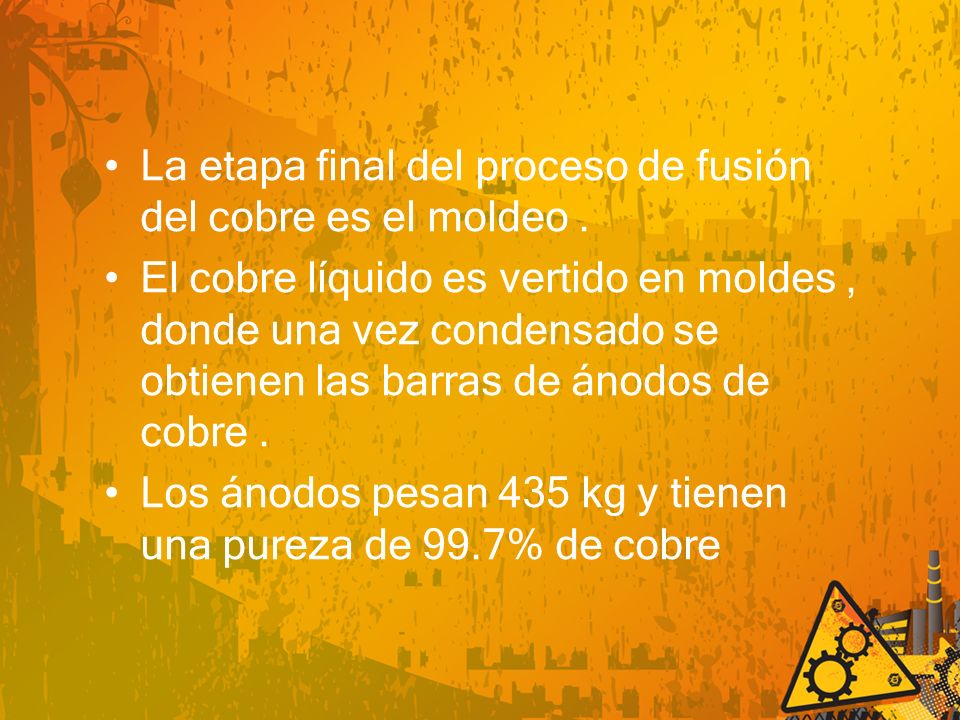

27 La etapa final del proceso de fusión del cobre es el moldeo .
El cobre líquido es vertido en moldes , donde una vez condensado se obtienen las barras de ánodos de cobre . Los ánodos pesan 435 kg y tienen una pureza de 99.7% de cobre

28 PROCESO PRODUCTIVO TRANSPORTE A REFINERÍA
A continuación , los ánodos pasan por un control de calidad. Los que reúnen los estándares de la empresa son agrupados en paquetes de 10 unidades y trasladados por ferrocarril o por camiones hacia la refinería . Cabe señalar que en el mundo también existe demanda de ánodos, por lo que aquellos que no son enviados a la refinería son transportados hacia los puertos para ser comercializados. .

29

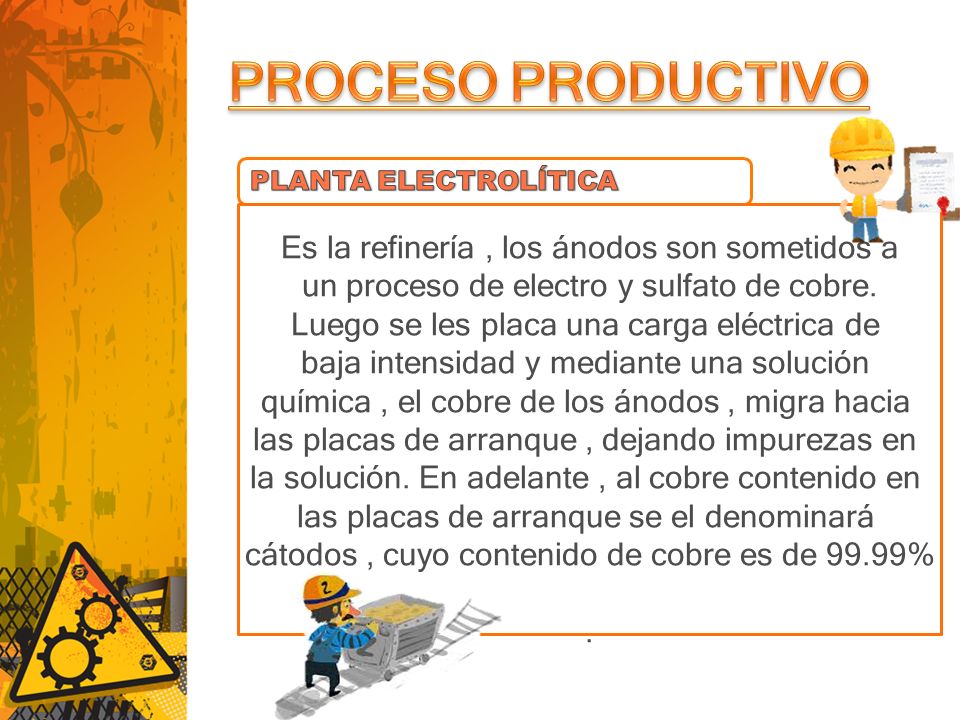

30 PROCESO PRODUCTIVO Es la refinería , los ánodos son sometidos a
PLANTA ELECTROLÍTICA Es la refinería , los ánodos son sometidos a un proceso de electro y sulfato de cobre. Luego se les placa una carga eléctrica de baja intensidad y mediante una solución química , el cobre de los ánodos , migra hacia las placas de arranque , dejando impurezas en la solución. En adelante , al cobre contenido en las placas de arranque se el denominará cátodos , cuyo contenido de cobre es de 99.99% .

31

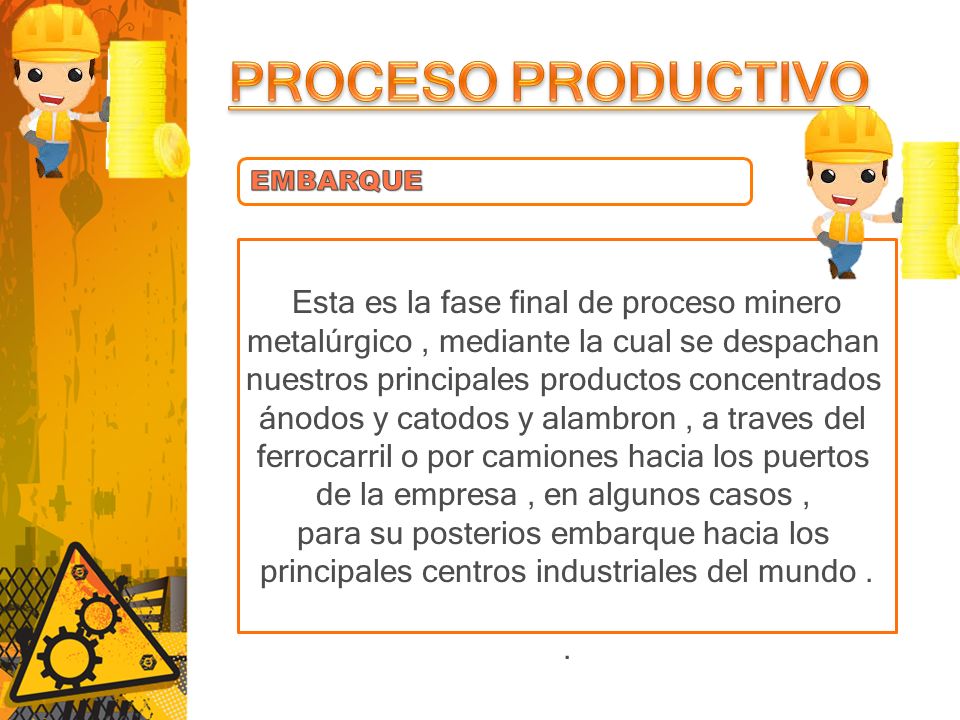

32 PROCESO PRODUCTIVO Esta es la fase final de proceso minero
EMBARQUE  Esta es la fase final de proceso minero metalúrgico , mediante la cual se despachan nuestros principales productos concentrados ánodos y catodos y alambron , a traves del ferrocarril o por camiones hacia los puertos de la empresa , en algunos casos , para su posterios embarque hacia los principales centros industriales del mundo . .

33

34

35 PRODUCTOS FINALES CANODOS

36 ALAMBRON

37 ANODOS

38 CONCLUSIONES: El cobre tiene una alta temperatura de fusión
Nuestro país es uno de los grandes exportadores del COBRE. Se llegó a conocer con mayor profundidad el proceso productivo del cobre

39 GRACIAS
