Presentación del tema: "Tornillería, roscas y técnicas de roscado"— Transcripción de la presentación:

1 Tornillería, roscas y técnicas de roscado
10 Tornillería, roscas y técnicas de roscado 1. Uniones atornilladas 2. Tornillería: tornillos, tuercas y arandelas 3. Apriete de tornillos 4. Roscas 5. Sistemas de roscas 6. Identificación de roscas 7. Roscado manual y reparación 8. Seguridad y tratamiento de residuos PRÁCTICA PROFESIONAL RESUELTA 1 Reparar una rosca dañada PRÁCTICA PROFESIONAL RESUELTA 2 Reparación de una rosca empleando un casquillo PRÁCTICA PROFESIONAL PROPUESTA Realizar dos roscas en una pletina y las mismas roscas en dos varillas EN RESUMEN Índice del libro

2 Tornillería, roscas y técnicas de roscado 1. Uniones atornilladas
10 Tornillería, roscas y técnicas de roscado 1. Uniones atornilladas Figura Tipos de unión con tornillos o tuercas.

3 Figura 10.2. Partes de un tornillo.

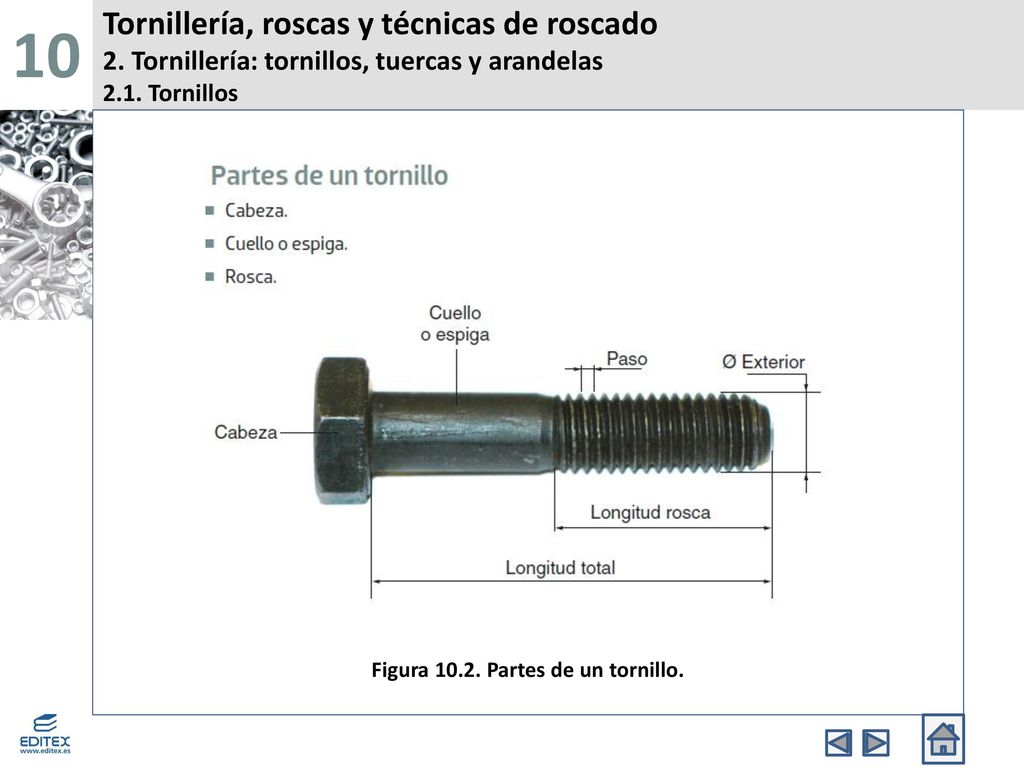

Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.1. Tornillos Figura Partes de un tornillo.

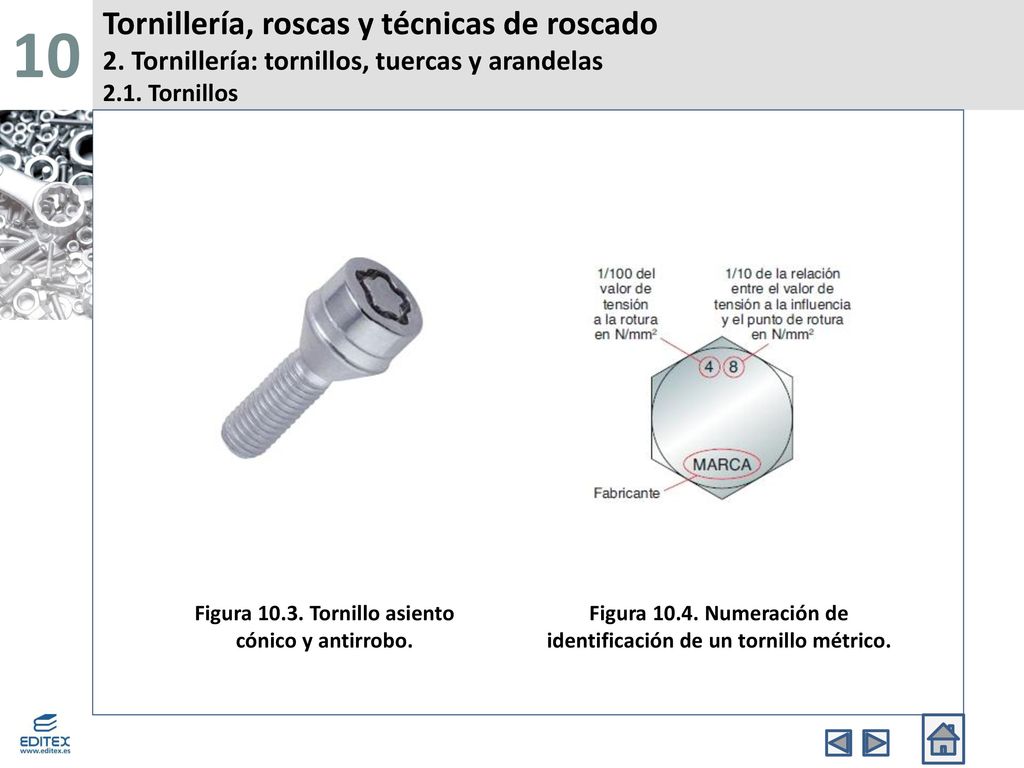

4 10 Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.1. Tornillos Figura Tornillo asiento cónico y antirrobo. Figura Numeración de identificación de un tornillo métrico.

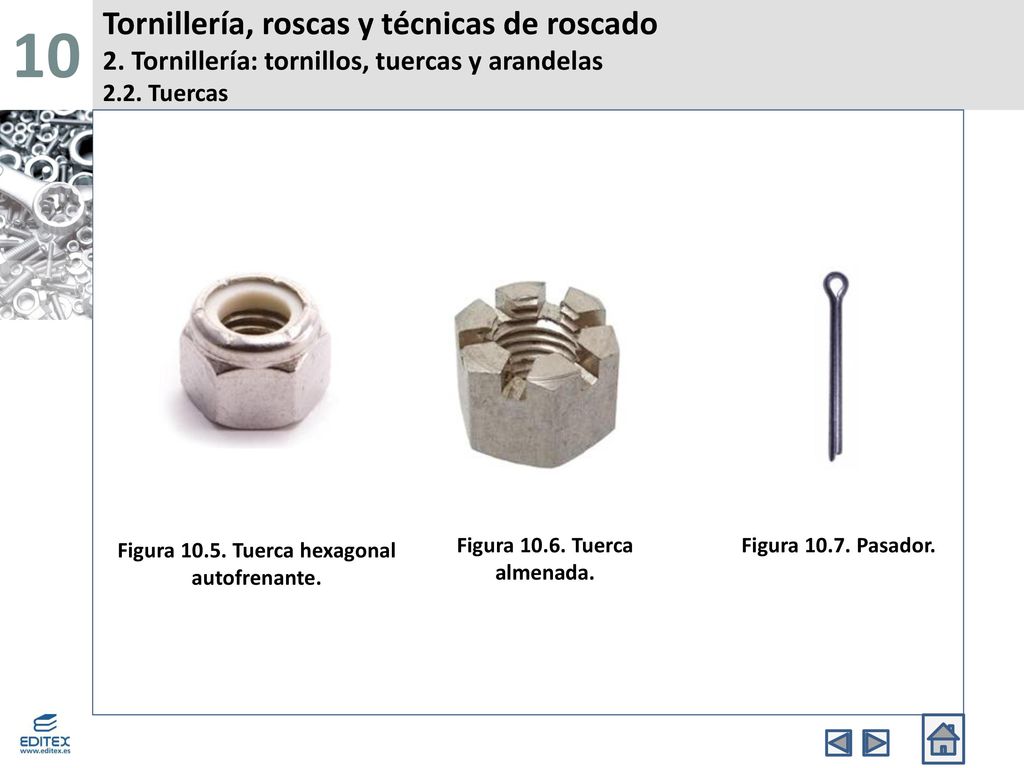

5 10 Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.2. Tuercas Figura Tuerca hexagonal autofrenante. Figura Tuerca almenada. Figura Pasador.

6 Figura 10.8. Tuerca almenada con pasador.

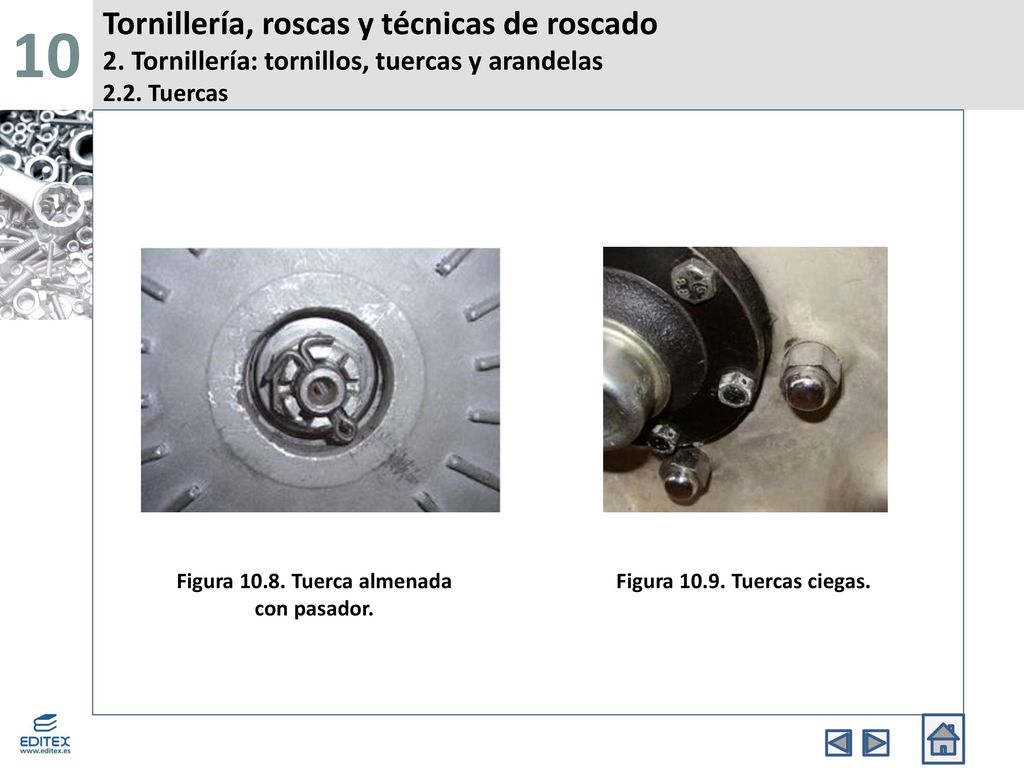

Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.2. Tuercas Figura Tuerca almenada con pasador. Figura Tuercas ciegas.

7 Figura 10.11. Arandelas de hermeticidad de cobre.
Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.3. Arandelas Figura Unión atornillada formada por tornillo, arandelas y tuerca. Figura Arandelas de hermeticidad de cobre.

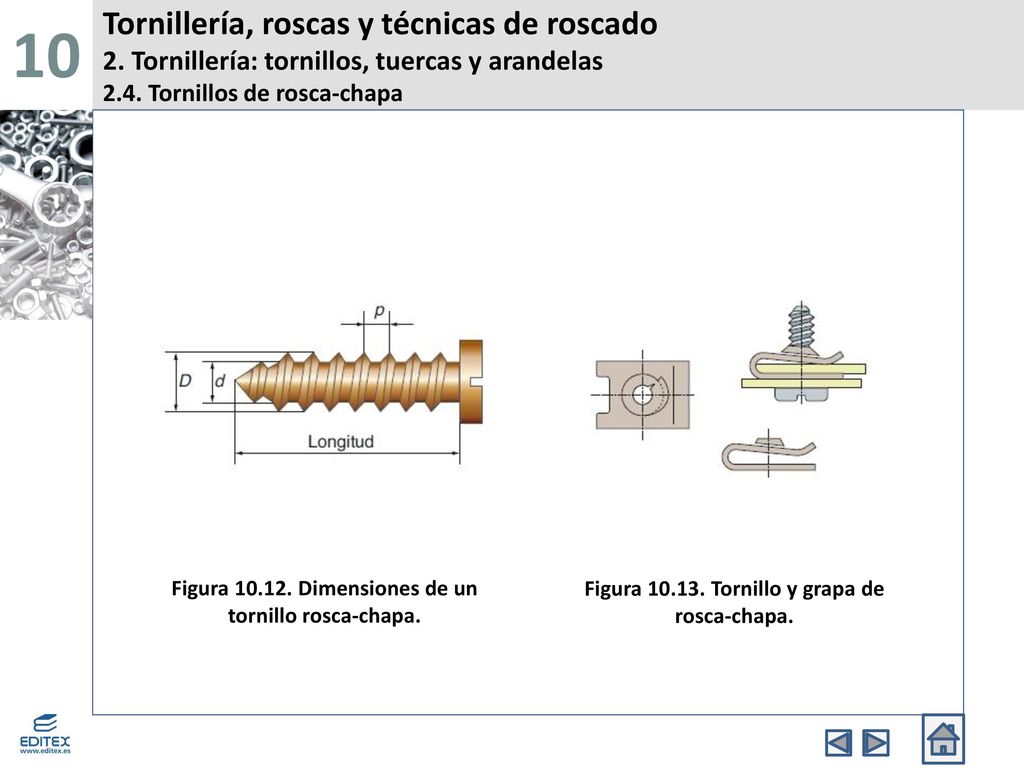

8 10 Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.4. Tornillos de rosca-chapa Figura Dimensiones de un tornillo rosca-chapa. Figura Tornillo y grapa de rosca-chapa.

9 Figura 10.14. Tornillos autoperforantes.

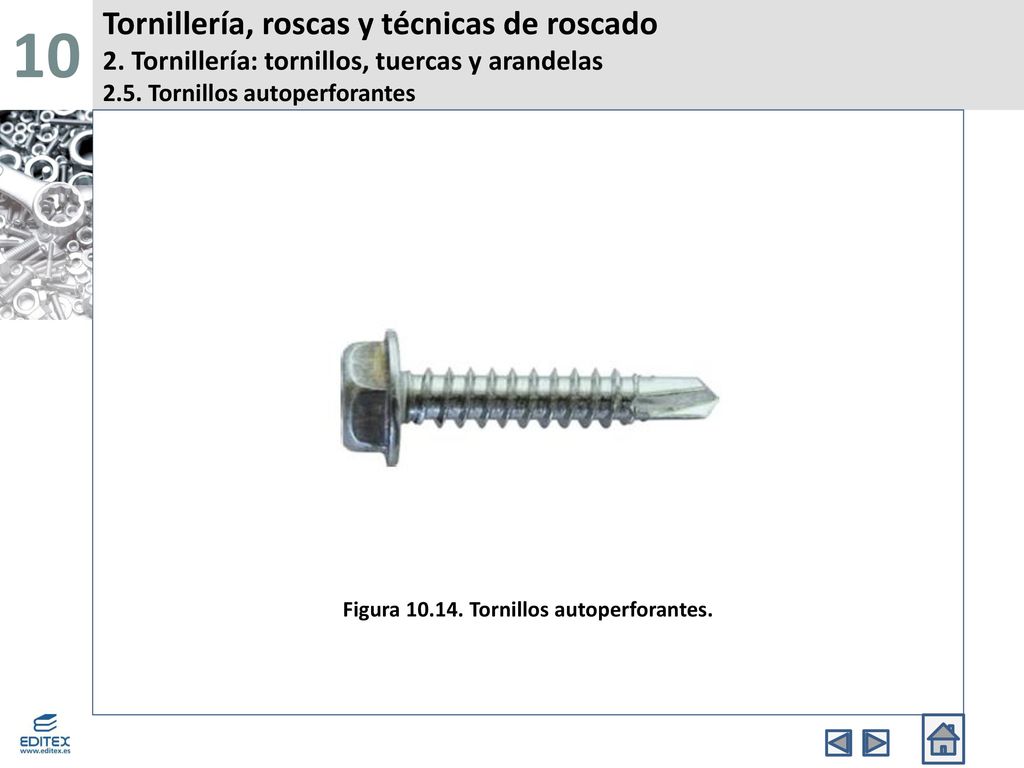

Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.5. Tornillos autoperforantes Figura Tornillos autoperforantes.

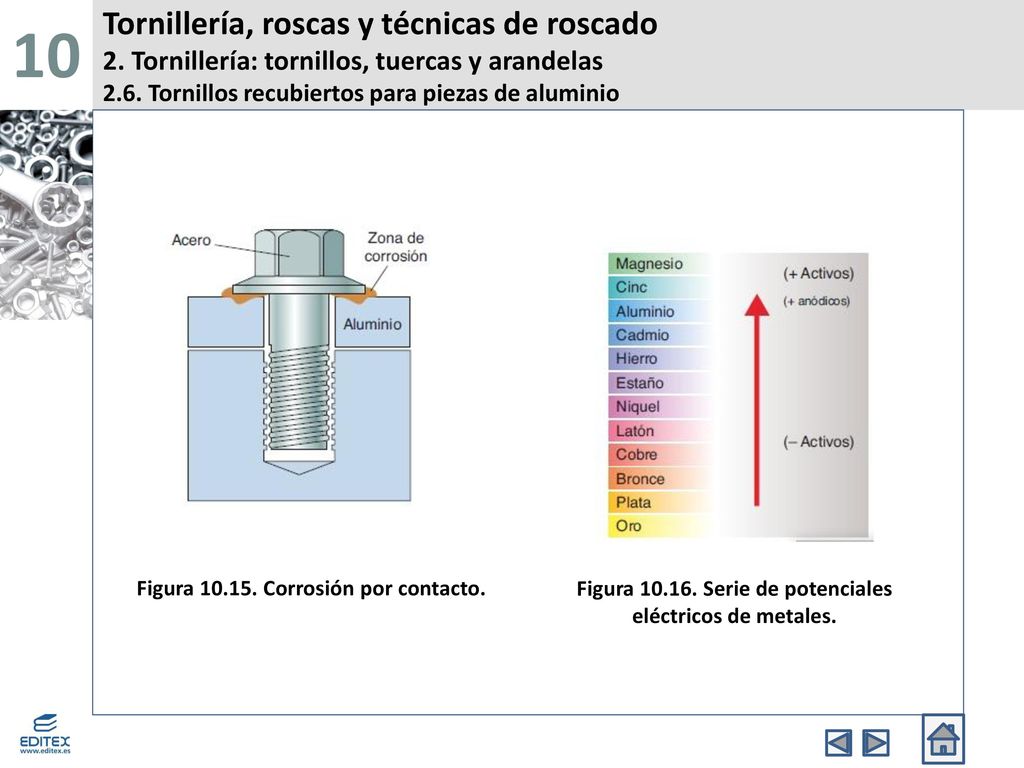

10 10 Tornillería, roscas y técnicas de roscado 2. Tornillería: tornillos, tuercas y arandelas 2.6. Tornillos recubiertos para piezas de aluminio Figura Corrosión por contacto. Figura Serie de potenciales eléctricos de metales.

11 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos

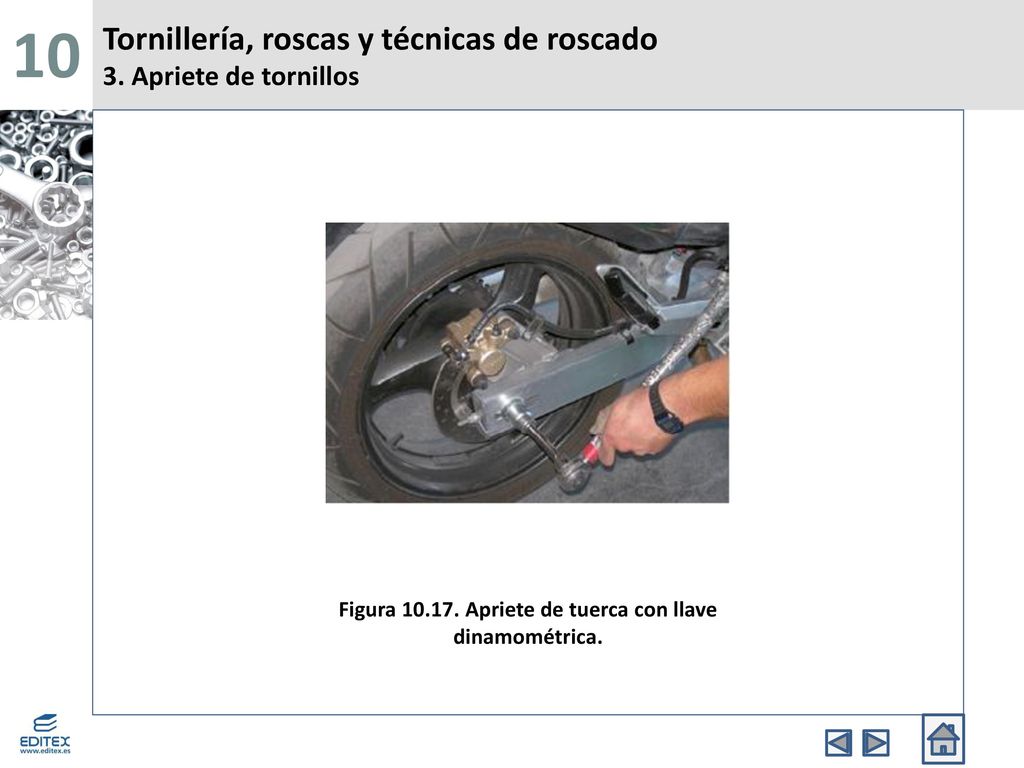

10 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos Figura Apriete de tuerca con llave dinamométrica.

12 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos

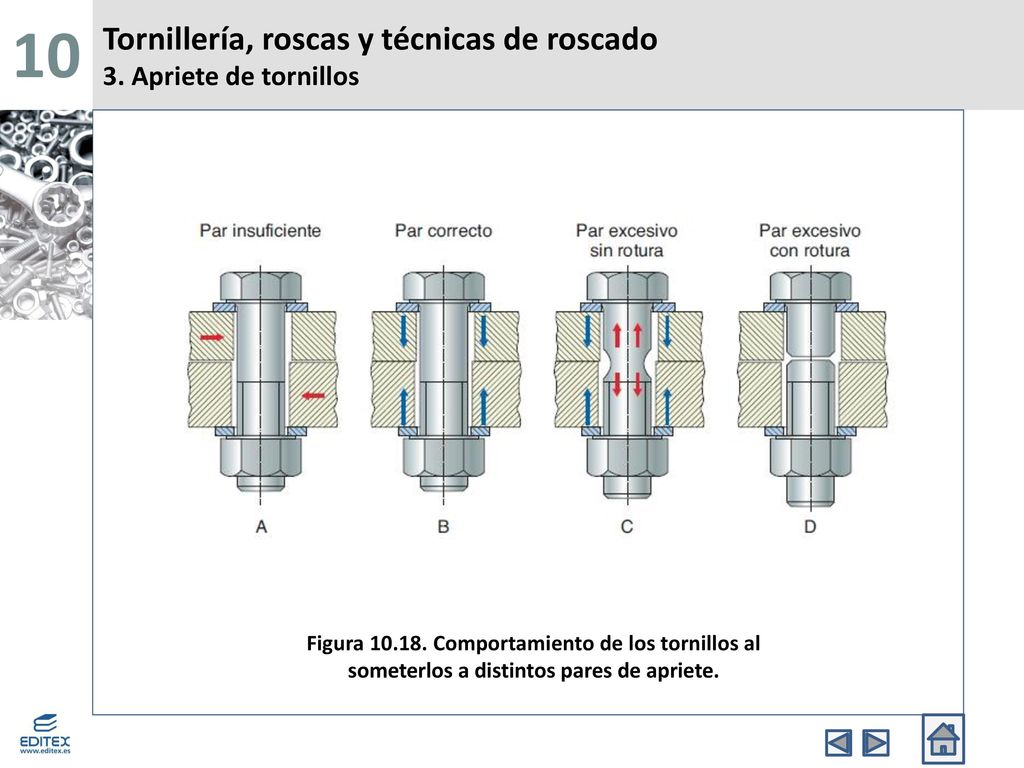

10 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos Figura Comportamiento de los tornillos al someterlos a distintos pares de apriete.

13 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos

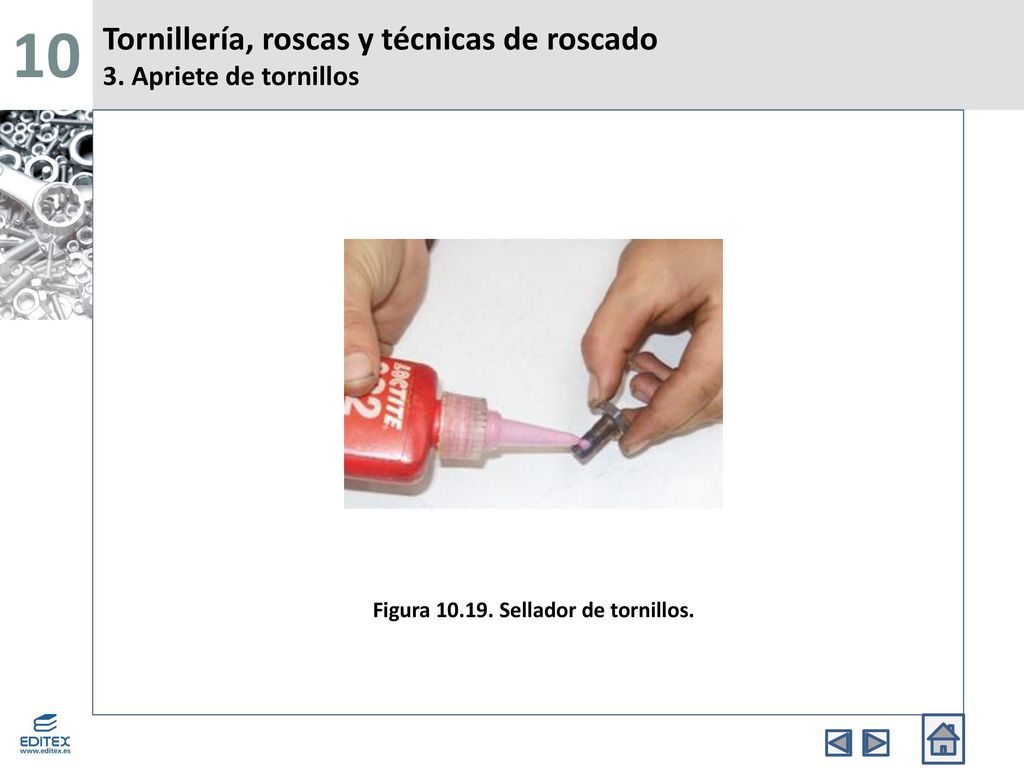

10 Tornillería, roscas y técnicas de roscado 3. Apriete de tornillos Figura Sellador de tornillos.

14 Tornillería, roscas y técnicas de roscado 4. Roscas

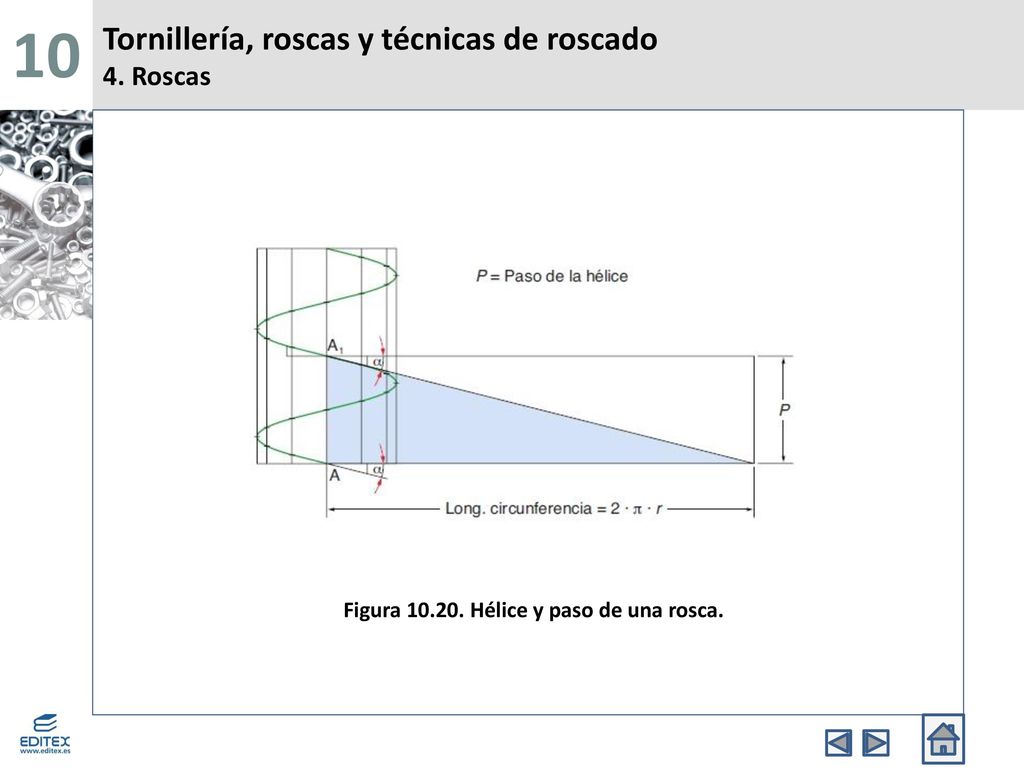

10 Tornillería, roscas y técnicas de roscado 4. Roscas Figura Hélice y paso de una rosca.

15 Figura 10.21. Sentido de giro a derechas e izquierdas.

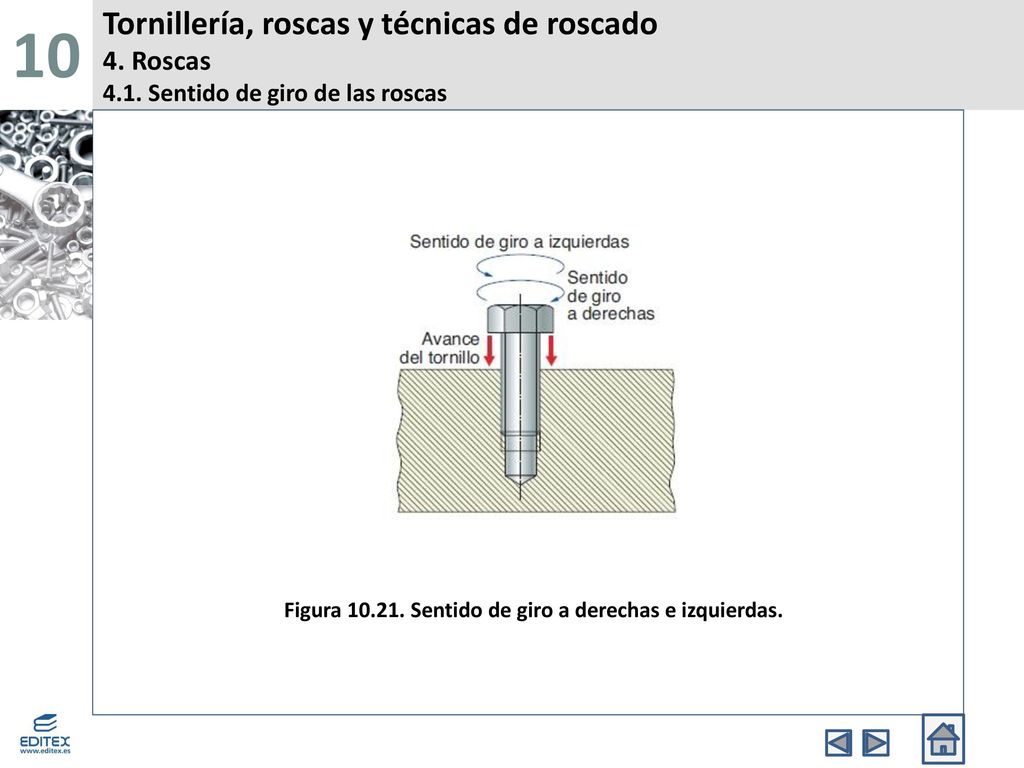

Tornillería, roscas y técnicas de roscado 4. Roscas 4.1. Sentido de giro de las roscas Figura Sentido de giro a derechas e izquierdas.

16 Figura 10.22. Medida del diámetro exterior de una rosca.

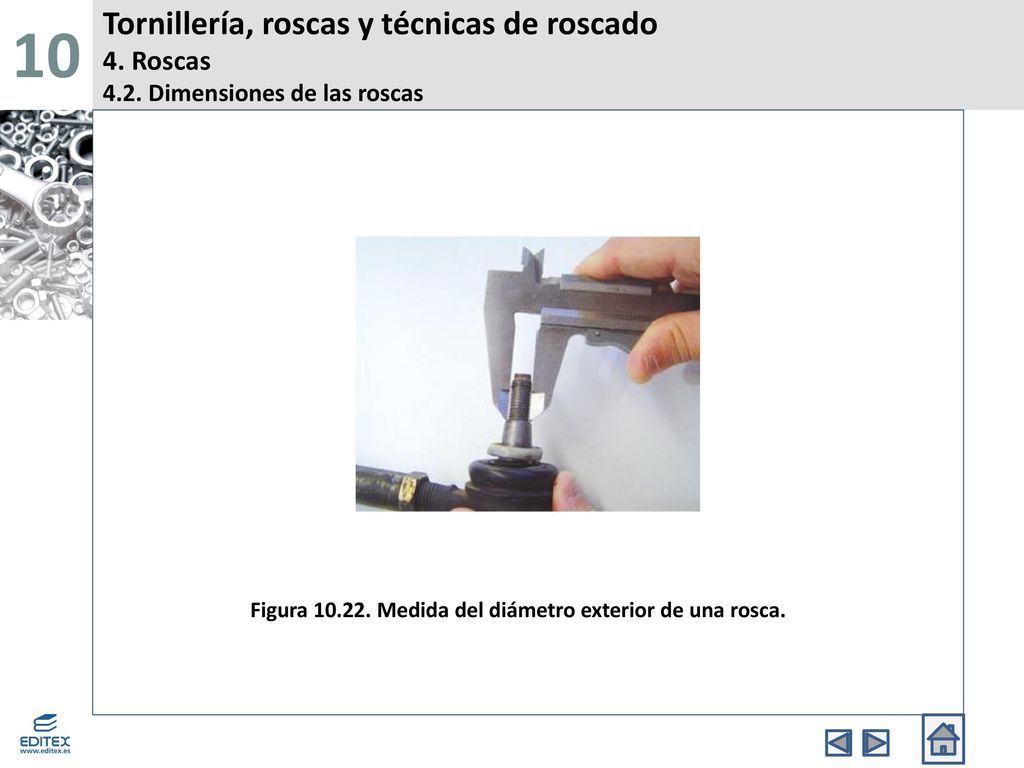

Tornillería, roscas y técnicas de roscado 4. Roscas 4.2. Dimensiones de las roscas Figura Medida del diámetro exterior de una rosca.

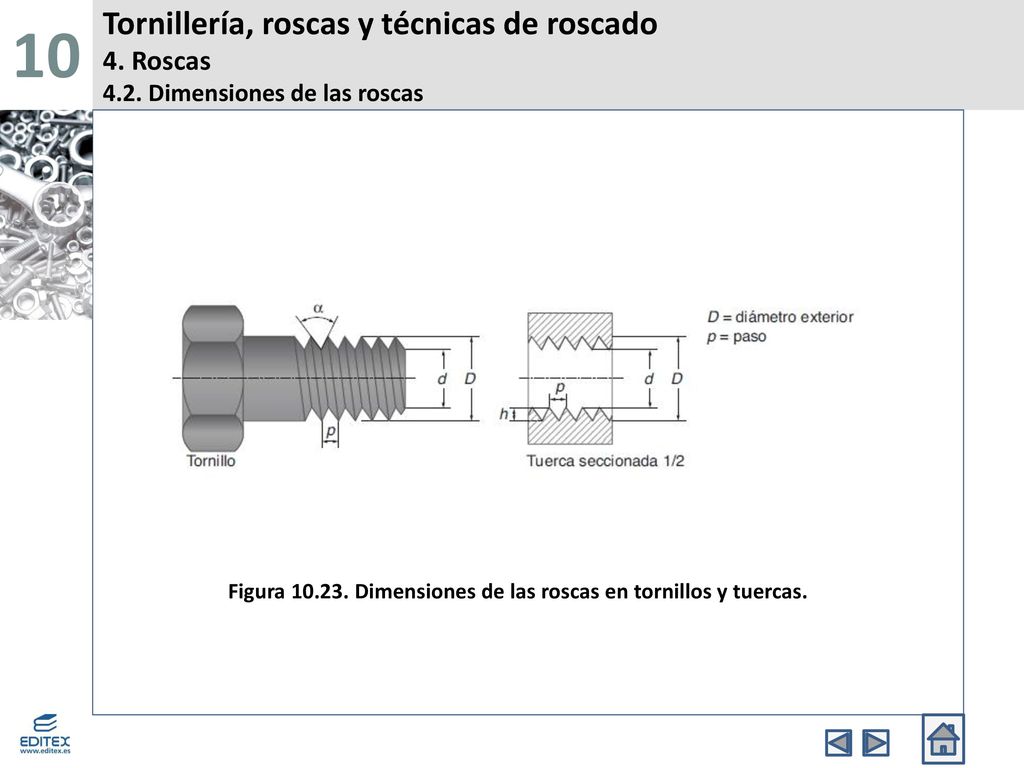

17 Figura 10.23. Dimensiones de las roscas en tornillos y tuercas.
Tornillería, roscas y técnicas de roscado 4. Roscas 4.2. Dimensiones de las roscas Figura Dimensiones de las roscas en tornillos y tuercas.

18 10 Tornillería, roscas y técnicas de roscado 4. Roscas 4.2. Dimensiones de las roscas Figura Medida del paso de una rosca con un peine de roscas. Figura Ángulo de los filetes de una rosca métrica.

19 Tornillería, roscas y técnicas de roscado 5. Sistemas de roscas

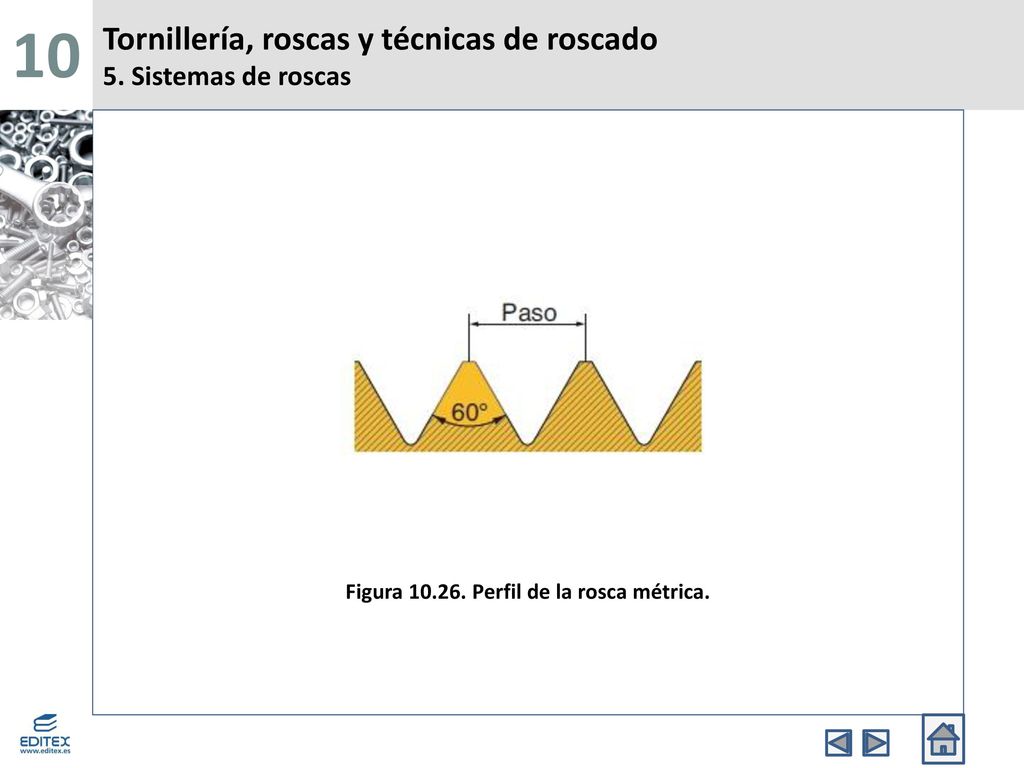

10 Tornillería, roscas y técnicas de roscado 5. Sistemas de roscas Figura Perfil de la rosca métrica.

20 Figura 10.27. Rosca Whitworth.

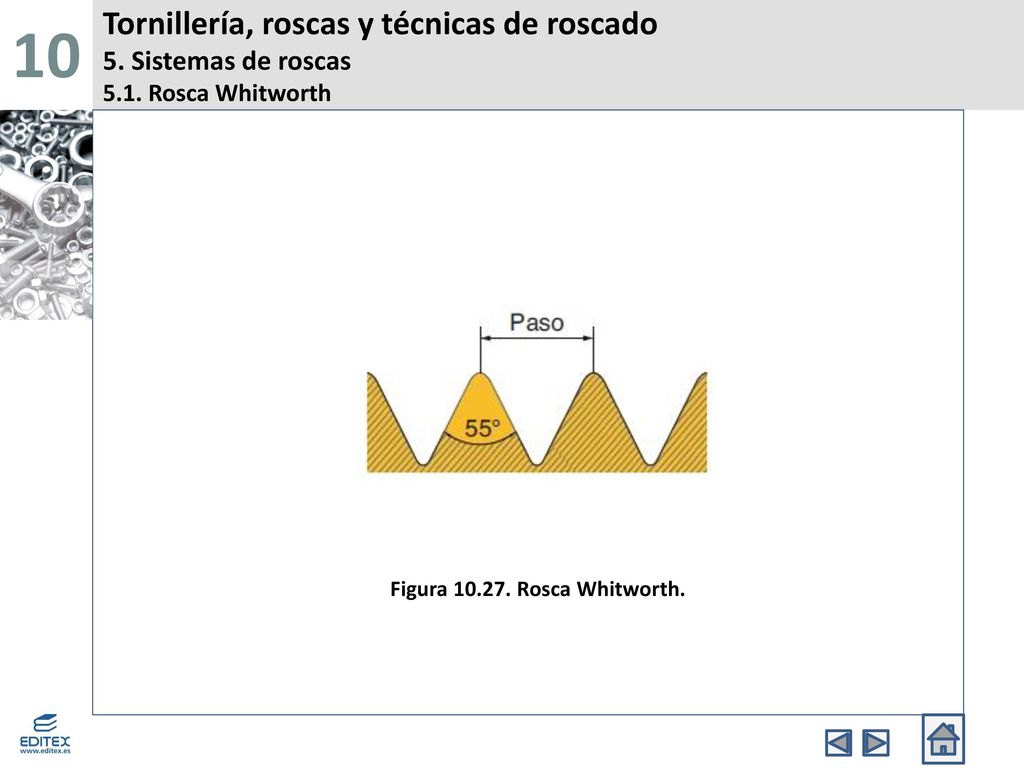

Tornillería, roscas y técnicas de roscado 5. Sistemas de roscas 5.1. Rosca Whitworth Figura Rosca Whitworth.

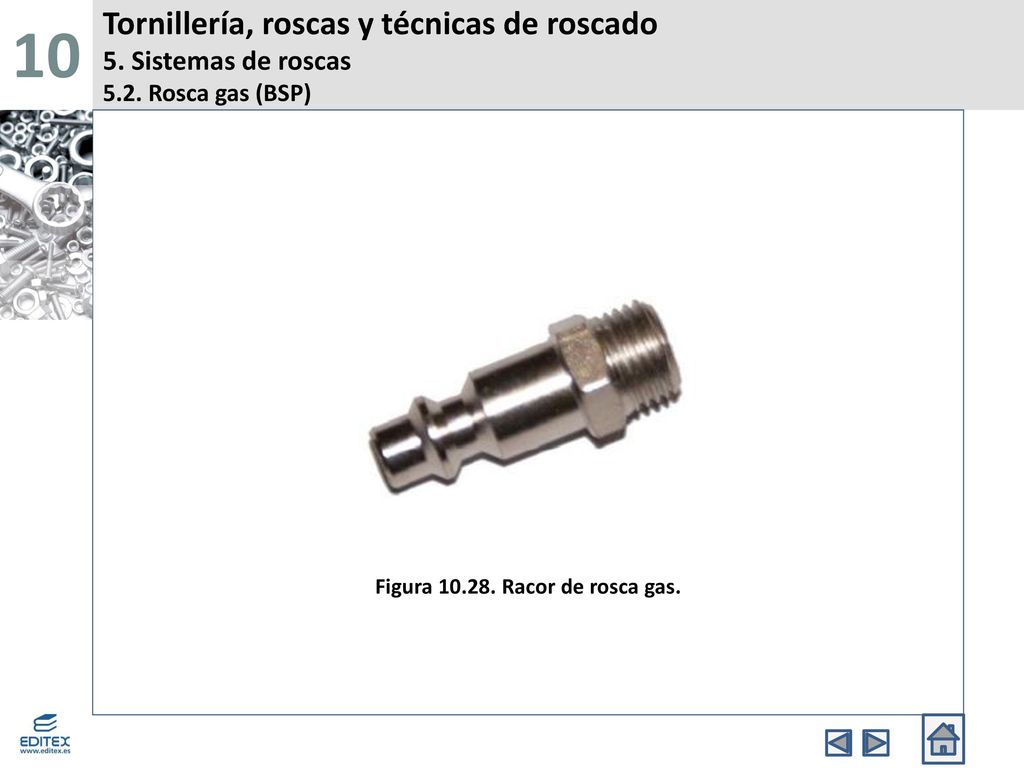

21 Figura 10.28. Racor de rosca gas.
Tornillería, roscas y técnicas de roscado 5. Sistemas de roscas 5.2. Rosca gas (BSP) Figura Racor de rosca gas.

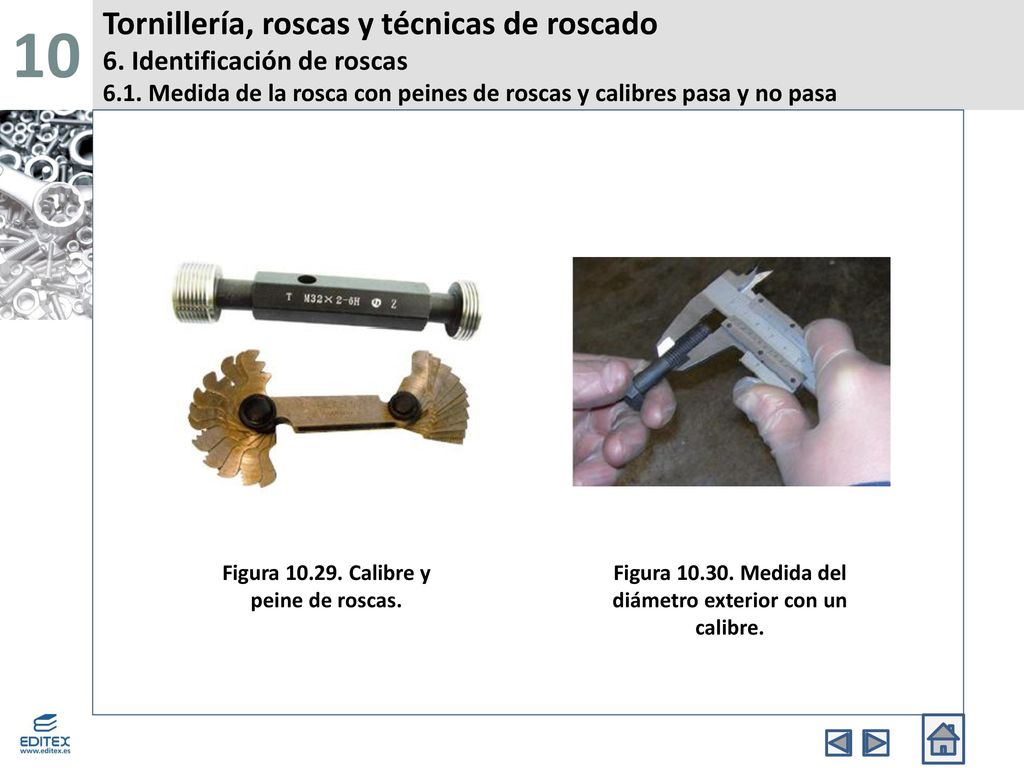

22 10 Tornillería, roscas y técnicas de roscado 6. Identificación de roscas 6.1. Medida de la rosca con peines de roscas y calibres pasa y no pasa Figura Calibre y peine de roscas. Figura Medida del diámetro exterior con un calibre.

23 Figura 10.31. Medida del paso con un peine de roscas.

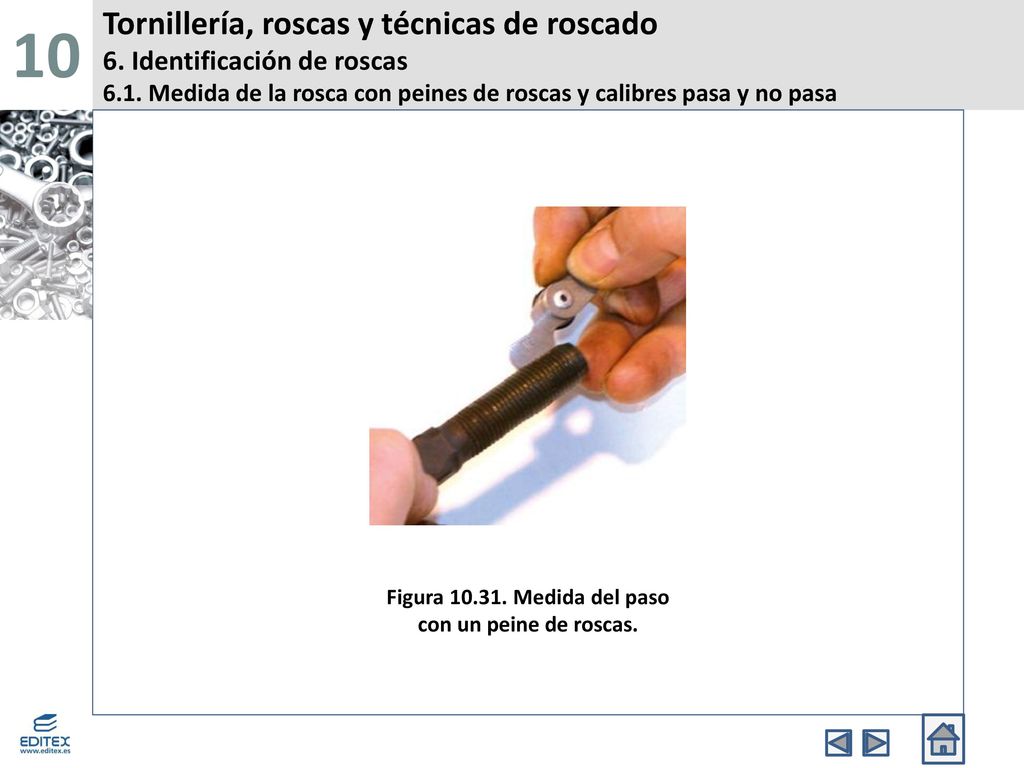

Tornillería, roscas y técnicas de roscado 6. Identificación de roscas 6.1. Medida de la rosca con peines de roscas y calibres pasa y no pasa Figura Medida del paso con un peine de roscas.

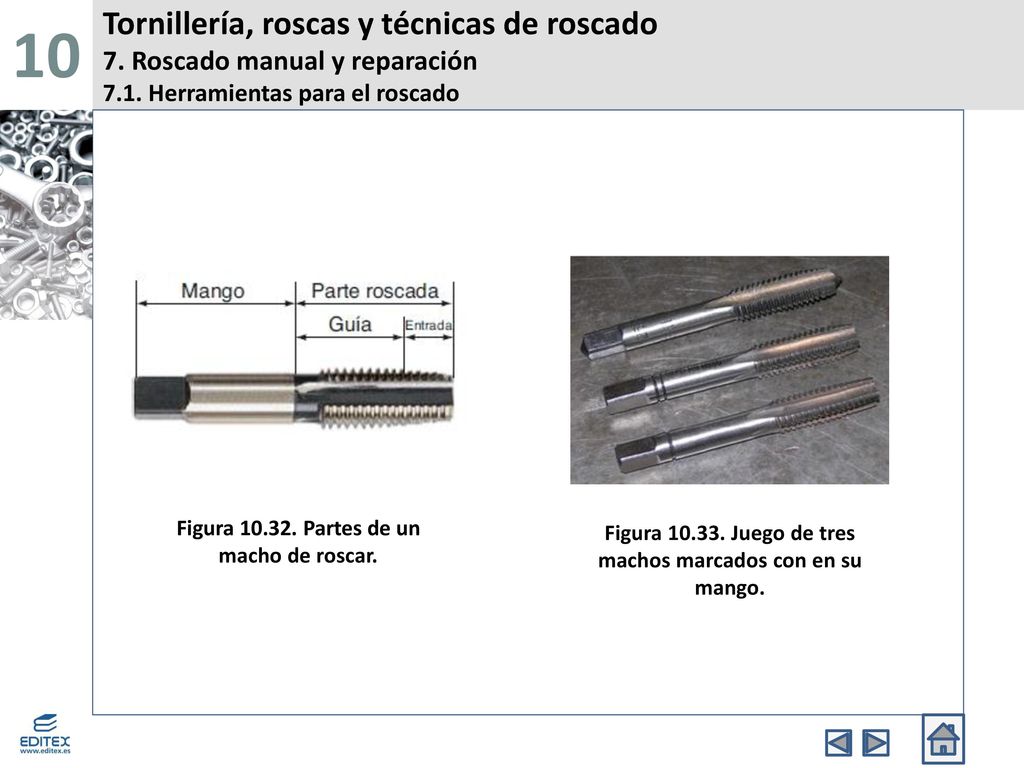

24 10 Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.1. Herramientas para el roscado Figura Partes de un macho de roscar. Figura Juego de tres machos marcados con en su mango.

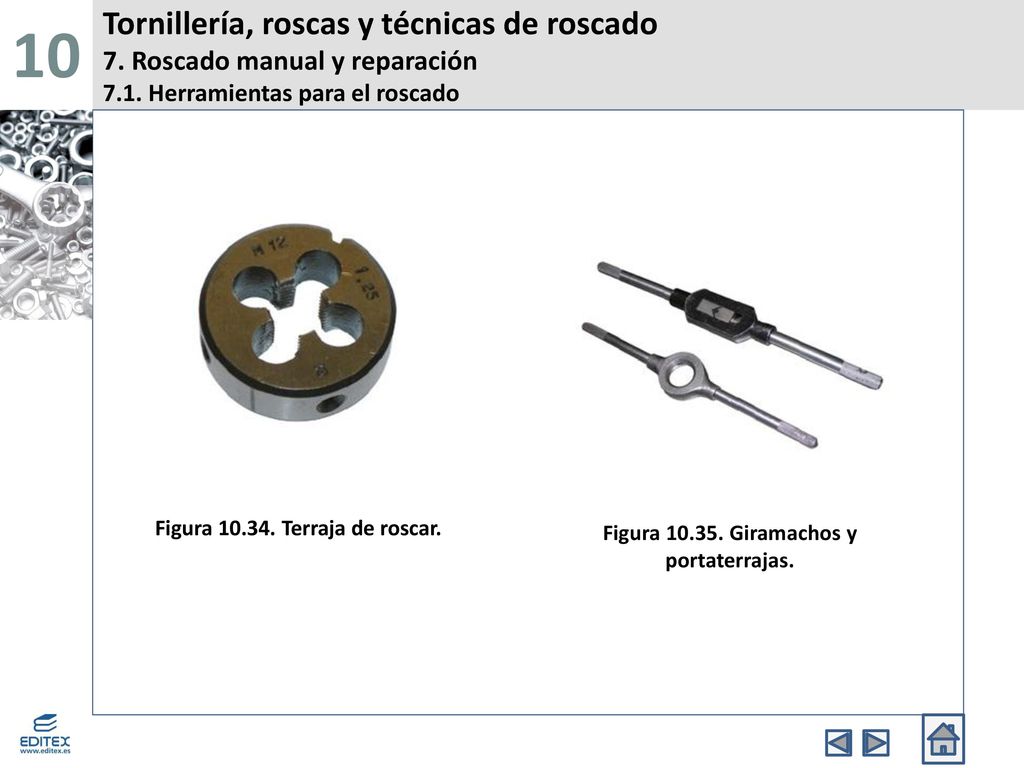

25 10 Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.1. Herramientas para el roscado Figura Terraja de roscar. Figura Giramachos y portaterrajas.

26 Figura 10.37. Colocación a escuadra del macho.

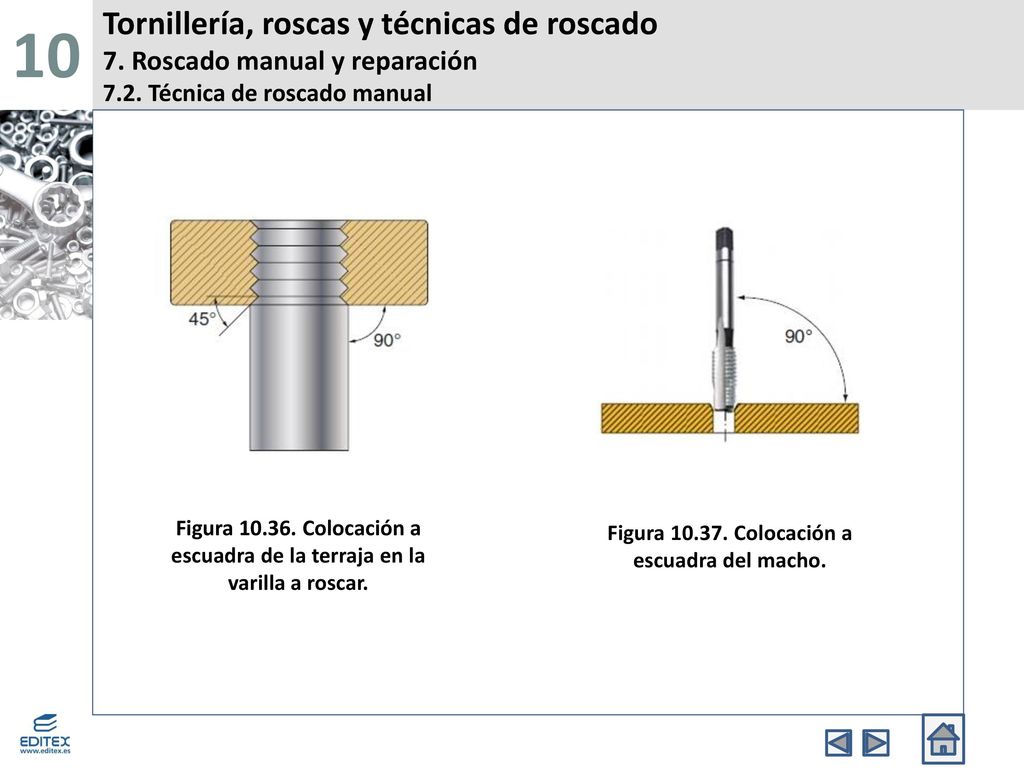

Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.2. Técnica de roscado manual Figura Colocación a escuadra de la terraja en la varilla a roscar. Figura Colocación a escuadra del macho.

27 Figura 10.38. Roscado de un taladro.

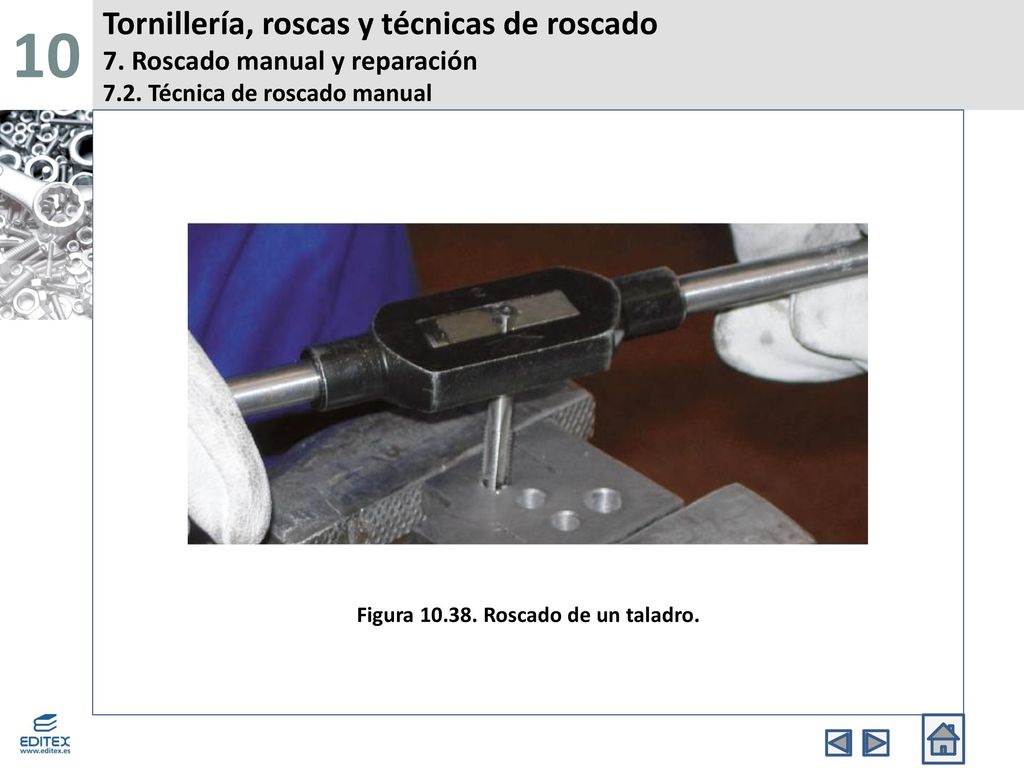

Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.2. Técnica de roscado manual Figura Roscado de un taladro.

28 10 Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.2. Técnica de roscado manual Figura

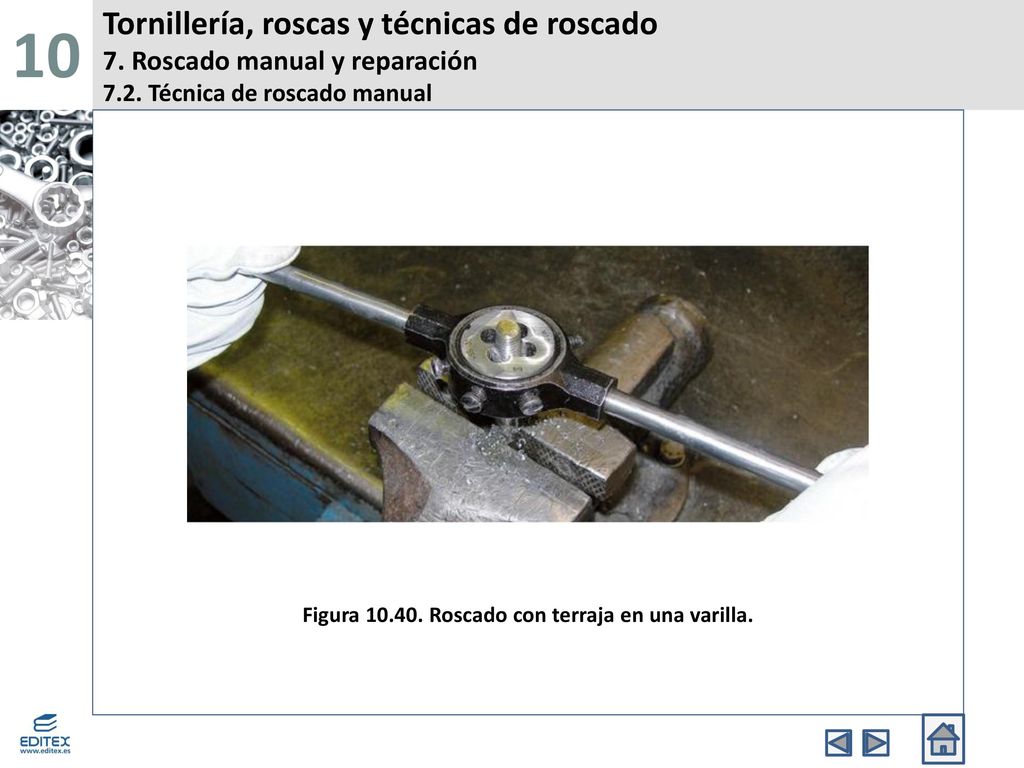

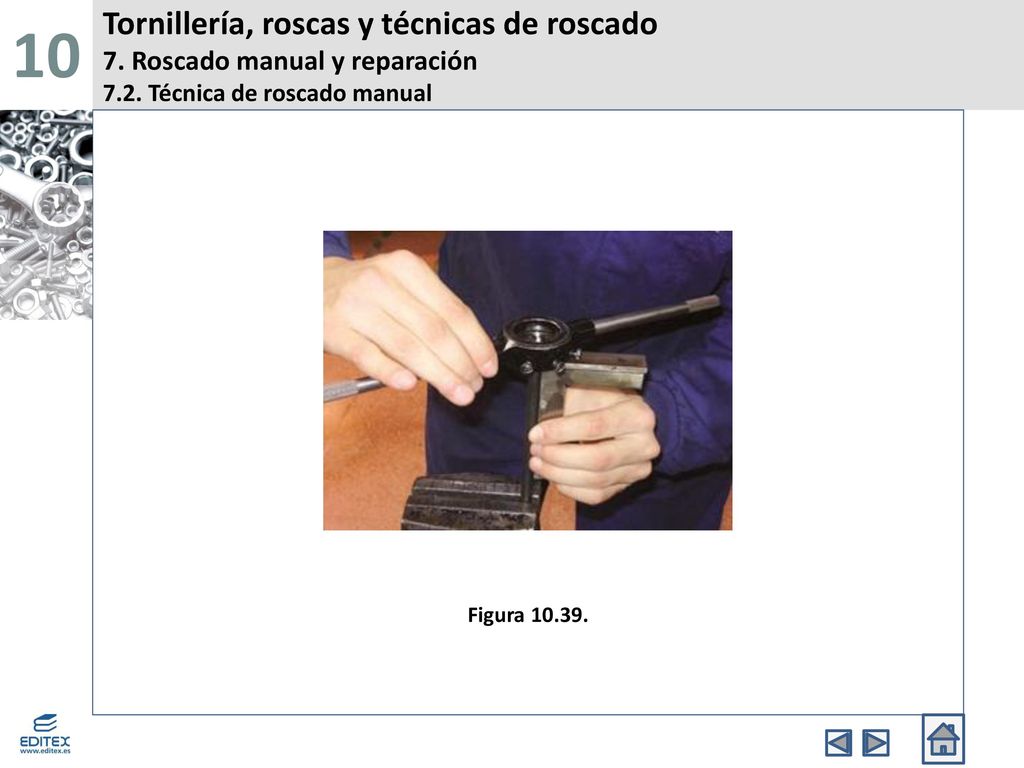

29 Figura 10.40. Roscado con terraja en una varilla.
Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.2. Técnica de roscado manual Figura Roscado con terraja en una varilla.

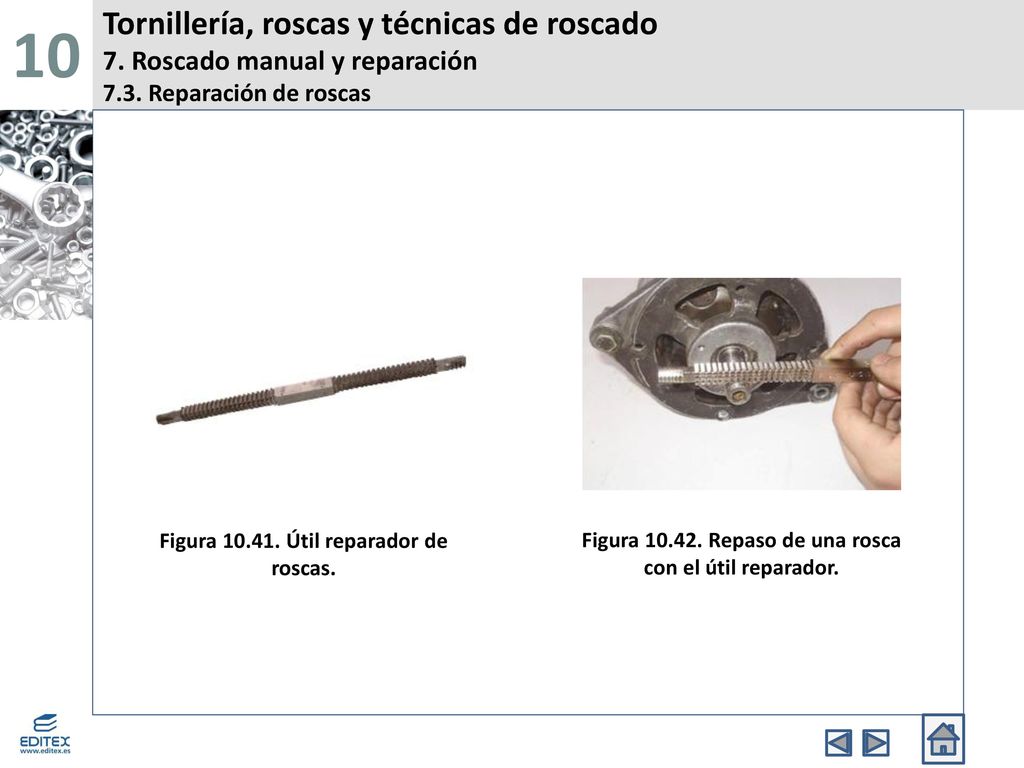

30 10 Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.3. Reparación de roscas Figura Útil reparador de roscas. Figura Repaso de una rosca con el útil reparador.

31 Figura 10.43. Juego de machos extractores de espárragos a izquierdas.

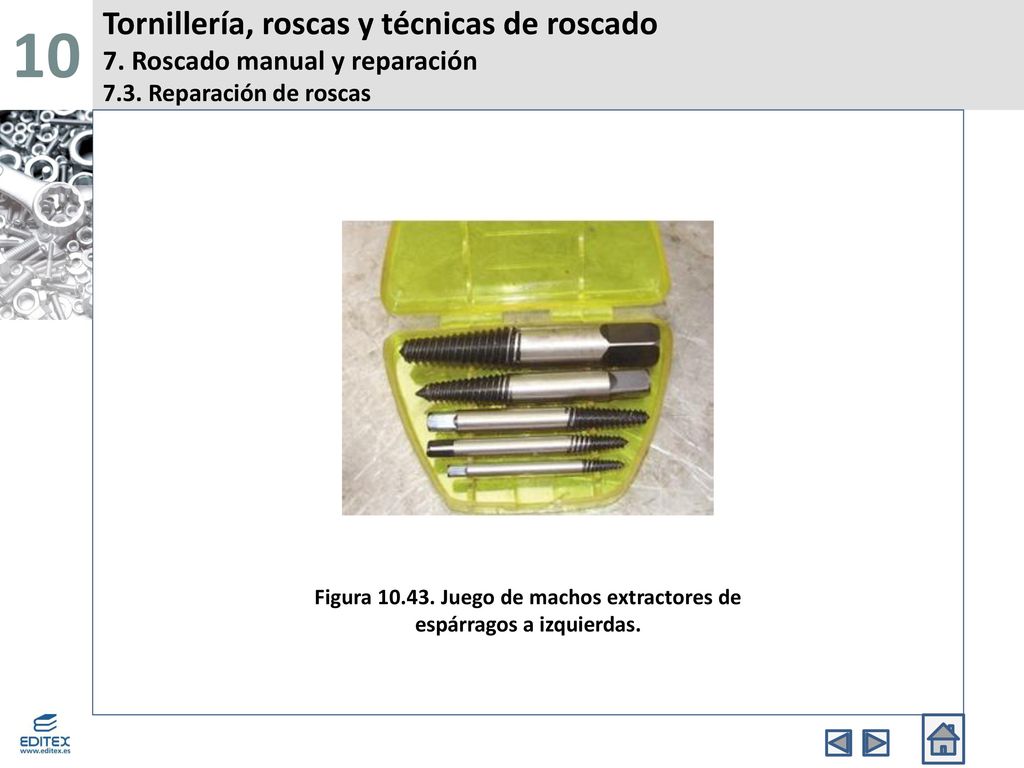

Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.3. Reparación de roscas Figura Juego de machos extractores de espárragos a izquierdas.

32 Figura 10.44. Proceso de extracción de un esparrago roto.
Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.3. Reparación de roscas Figura Proceso de extracción de un esparrago roto.

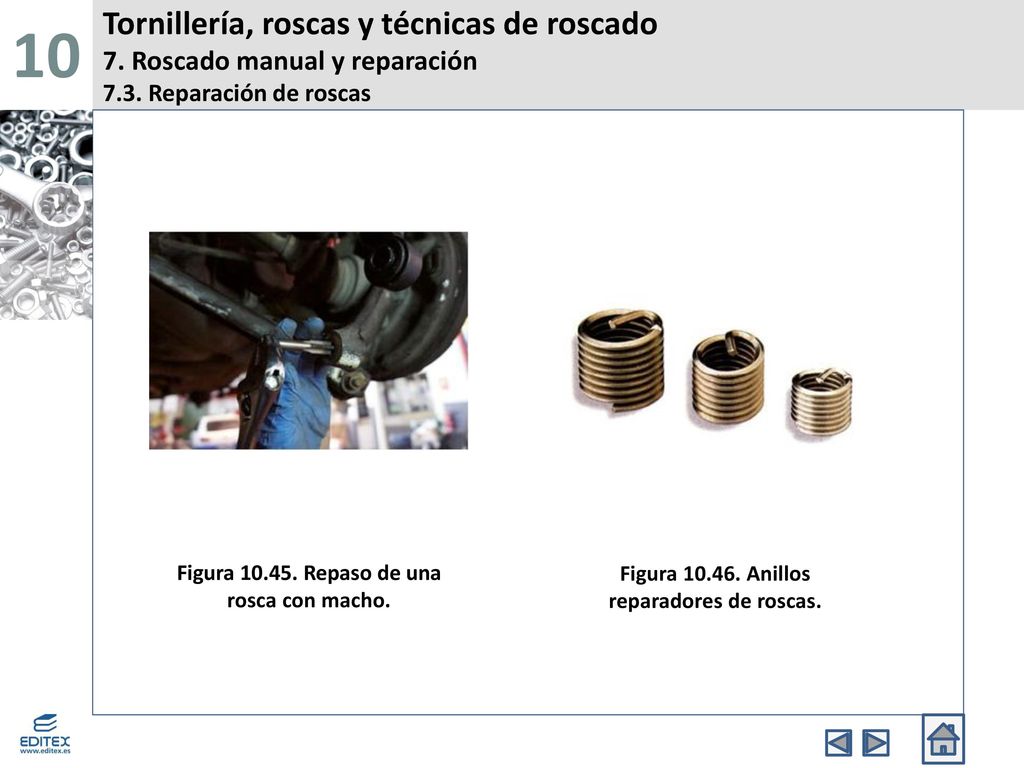

33 10 Tornillería, roscas y técnicas de roscado 7. Roscado manual y reparación 7.3. Reparación de roscas Figura Repaso de una rosca con macho. Figura Anillos reparadores de roscas.

34 Figura 10.47. Roscado manual empleando EPI.
Tornillería, roscas y técnicas de roscado 8. Seguridad y tratamiento de residuos Figura Roscado manual empleando EPI.

35 10 Tornillería, roscas y técnicas de roscado PRÁCTICA PROFESIONAL RESUELTA 1 Reparar una rosca dañada Figura Identificación de la rosca. Figura Localizar el macho de M 10.

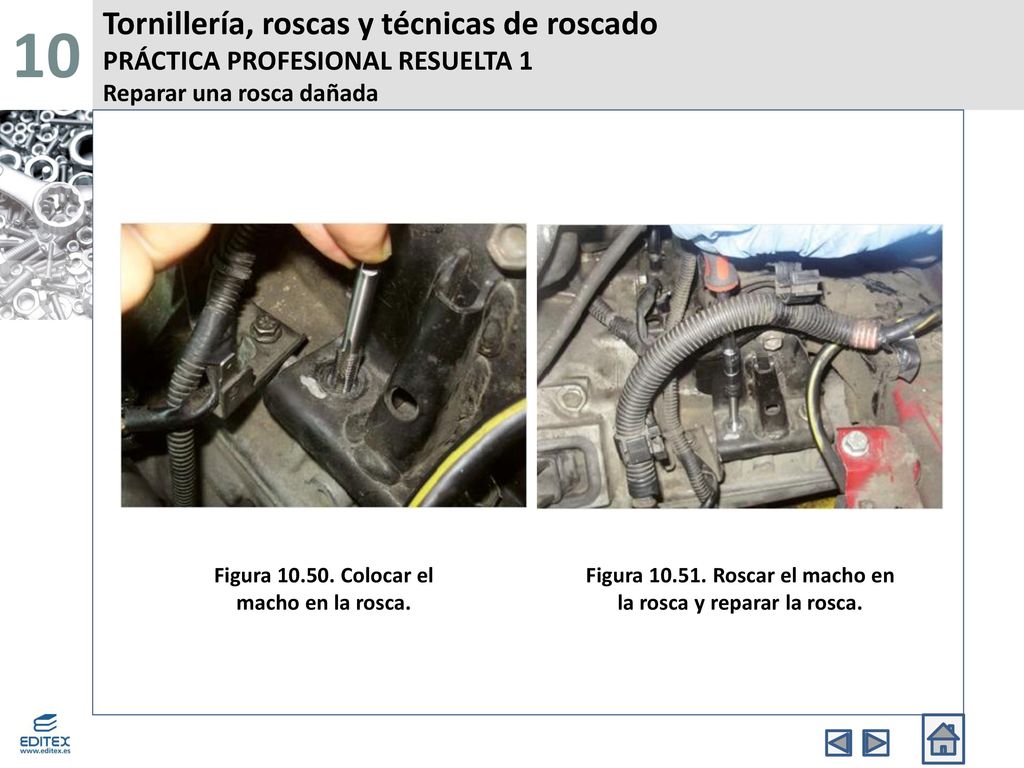

36 10 Tornillería, roscas y técnicas de roscado PRÁCTICA PROFESIONAL RESUELTA 1 Reparar una rosca dañada Figura Colocar el macho en la rosca. Figura Roscar el macho en la rosca y reparar la rosca.

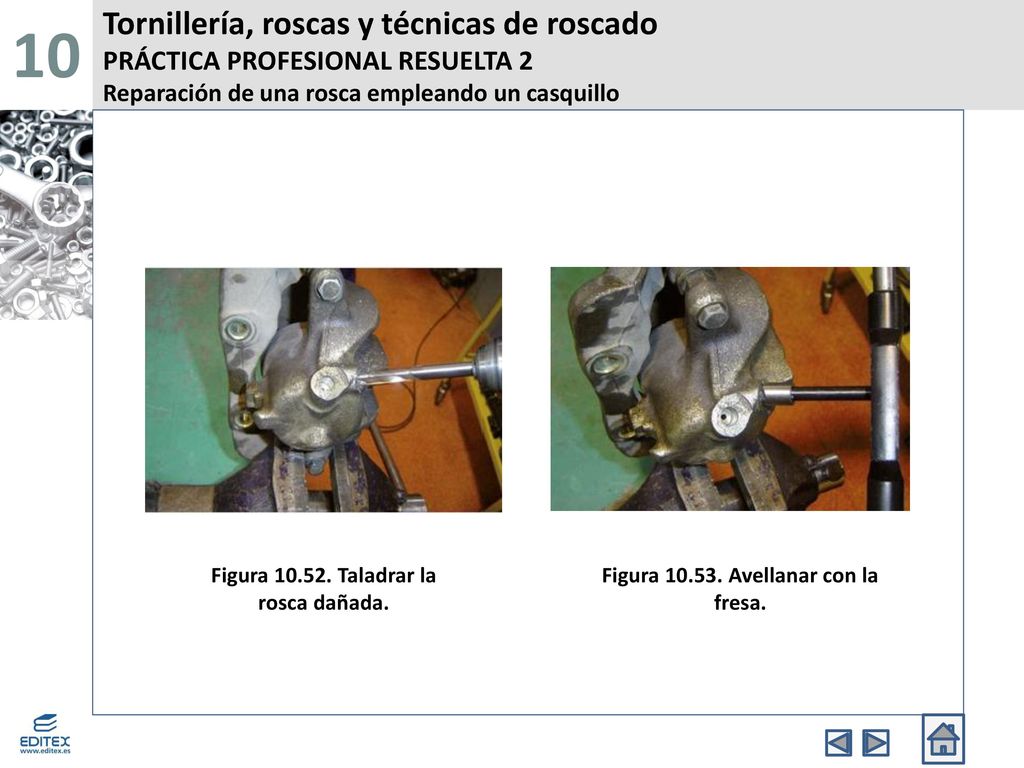

37 10 Tornillería, roscas y técnicas de roscado PRÁCTICA PROFESIONAL RESUELTA 2 Reparación de una rosca empleando un casquillo Figura Taladrar la rosca dañada. Figura Avellanar con la fresa.

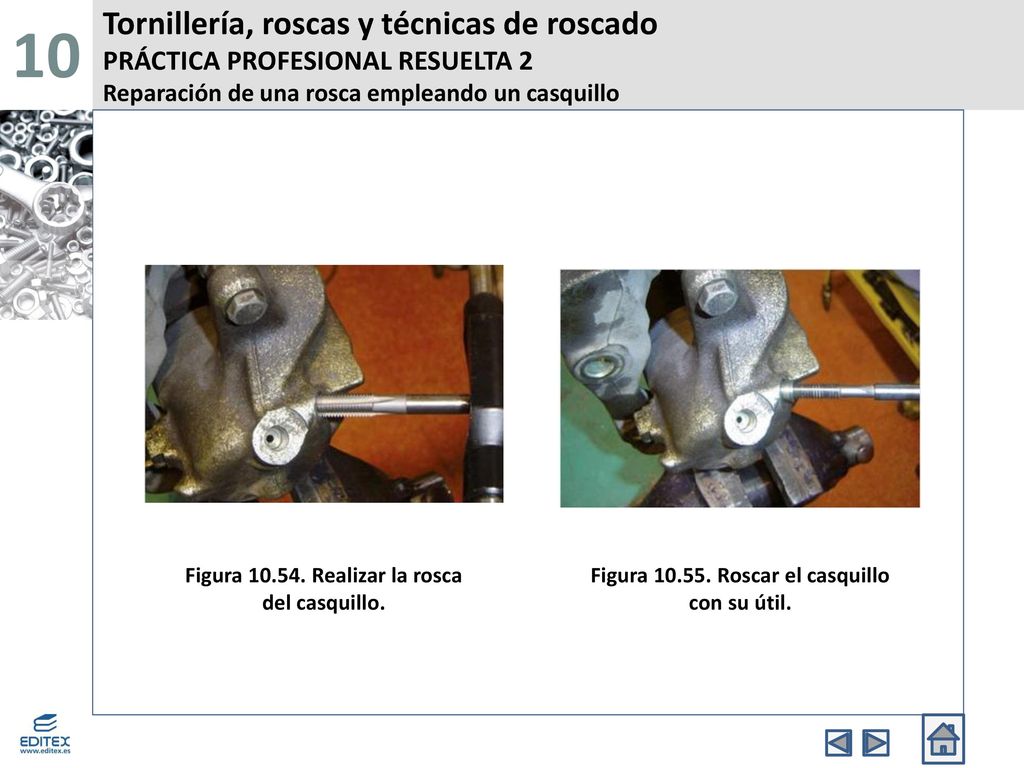

38 10 Tornillería, roscas y técnicas de roscado PRÁCTICA PROFESIONAL RESUELTA 2 Reparación de una rosca empleando un casquillo Figura Realizar la rosca del casquillo. Figura Roscar el casquillo con su útil.

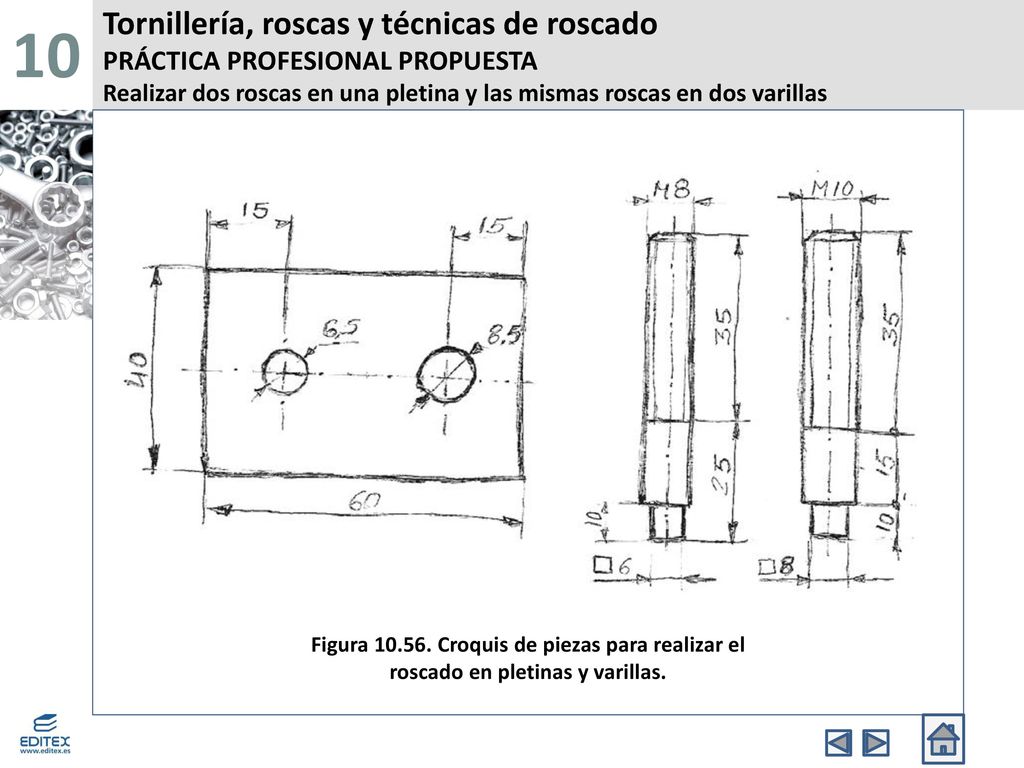

39 10 Tornillería, roscas y técnicas de roscado PRÁCTICA PROFESIONAL PROPUESTA Realizar dos roscas en una pletina y las mismas roscas en dos varillas Figura Croquis de piezas para realizar el roscado en pletinas y varillas.

40 Tornillería, roscas y técnicas de roscado EN RESUMEN

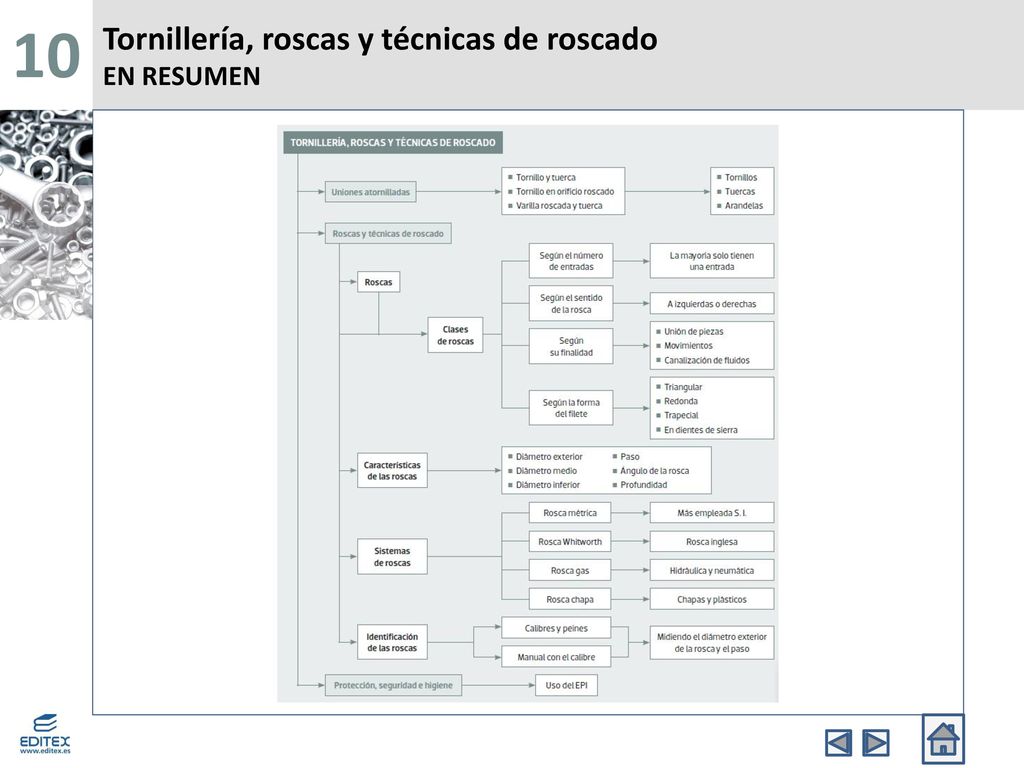

10 Tornillería, roscas y técnicas de roscado EN RESUMEN
