Está formado por dos piezas, un tubo cilíndrico de gas butano que puede ser intercambiable y una boquilla de bronce, que es por donde sale la flama, esta.

Presentación del tema: "Está formado por dos piezas, un tubo cilíndrico de gas butano que puede ser intercambiable y una boquilla de bronce, que es por donde sale la flama, esta."— Transcripción de la presentación:

1

2 Está formado por dos piezas, un tubo cilíndrico de gas butano que puede ser intercambiable y una boquilla de bronce, que es por donde sale la flama, esta boquilla se acerca al material de cobre y se calienta lo suficiente hasta que el calor del tubo derrita el plomo con el cual se soldara, esto se facilita utilizando una pasta para soldadura estaño plomo. Al utilizar este equipo se deben usar guantes de carnaza y pinzas mecánicas. Soplete con boquilla

3 Pinzas mecánicas Herramienta manual de acero. Funcionan como el mecanismo de palancas simples, es decir, se accionan manualmente.

4 Corta tubos Herramienta manual metálica de forma curva, compuesta de un tornillo ajustador, en la punta del tornillo lleva una cuchilla circular que se irá ajustando de manera moderada para evitar la deformación del tubo y permitir el corte del mismo. Su funcionamiento es muy sencillo y el corte que hace es perfecto, es mejor que el de una sierra.

5 Llave Stillson Es una llave formada por un tornillo ajustable. Se usa para apretar piezas muy resistentes o aflojarlas. En su extremo forma una “C” que tiene dientes en forma de un tornillo de banco, por lo que es capaz de sujetar firmemente, sin que se resbale. Se usa también para fijar los tubos lisos y evitar que resbale.

6 Llave inglesa También conocida como llave perica o llave francesa, es una herramienta manual que se usa para aflojar o apretar tuercas y tornillos con cabeza cuadrada o hexagonal; tiene una cabeza móvil, lo que le permite ser ajustable y adaptarse a las diferentes medidas; su cabeza es de superficies planas, existen de diferentes tamaños.

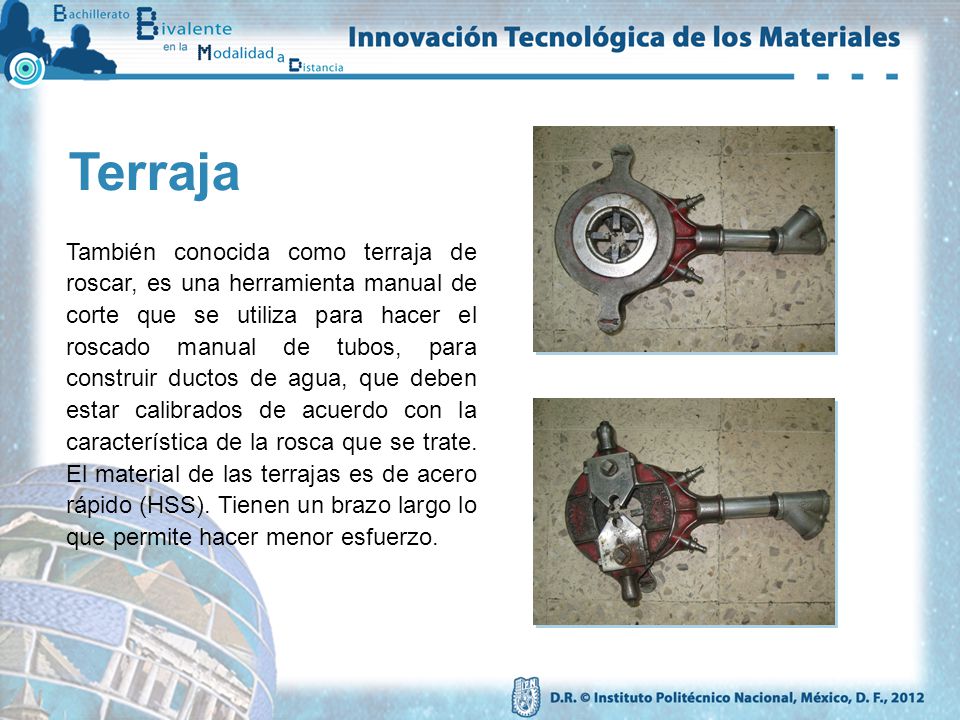

7 Terraja También conocida como terraja de roscar, es una herramienta manual de corte que se utiliza para hacer el roscado manual de tubos, para construir ductos de agua, que deben estar calibrados de acuerdo con la característica de la rosca que se trate. El material de las terrajas es de acero rápido (HSS). Tienen un brazo largo lo que permite hacer menor esfuerzo.
