1 Autor: Francisco Javier Buils Giménez Tutor: Elías José Hurtado Pérez
INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN PARA UN HOTEL DE CUATRO ESTRELLAS CON INSTALACIÓN SOLAR TÉRMICA TRABAJO FIN DE GRADO Grado en Ingeniería Eléctrica Septiembre 2017 Autor: Francisco Javier Buils Giménez Tutor: Elías José Hurtado Pérez

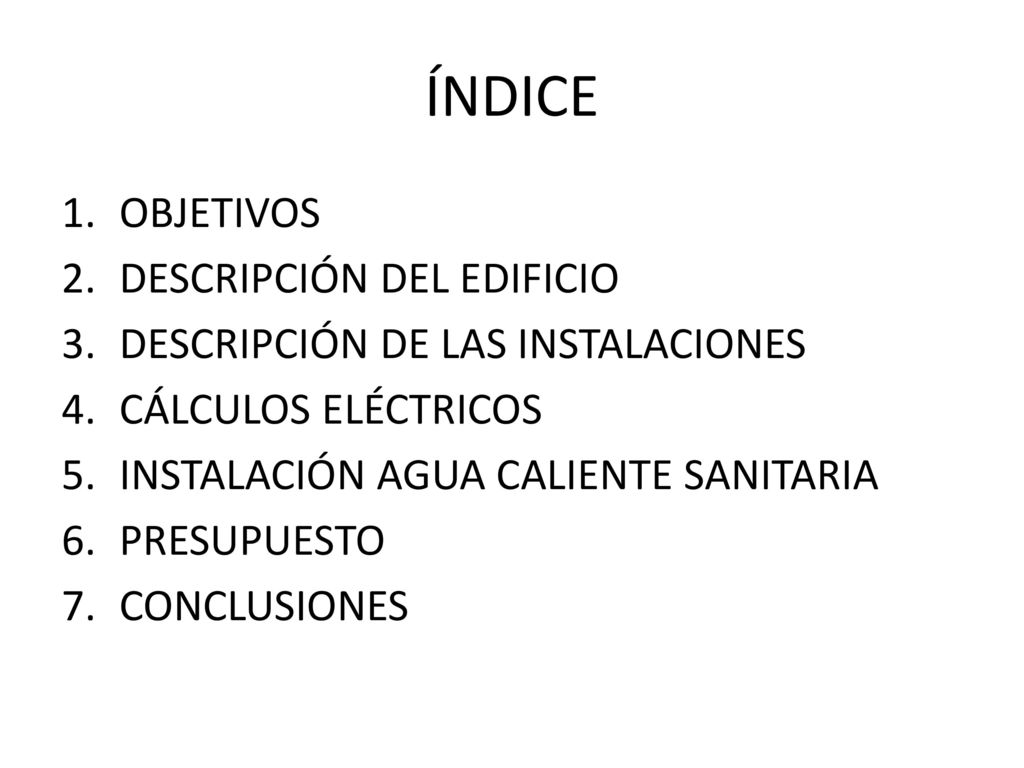

2 ÍNDICE OBJETIVOS DESCRIPCIÓN DEL EDIFICIO
DESCRIPCIÓN DE LAS INSTALACIONES CÁLCULOS ELÉCTRICOS INSTALACIÓN AGUA CALIENTE SANITARIA PRESUPUESTO CONCLUSIONES

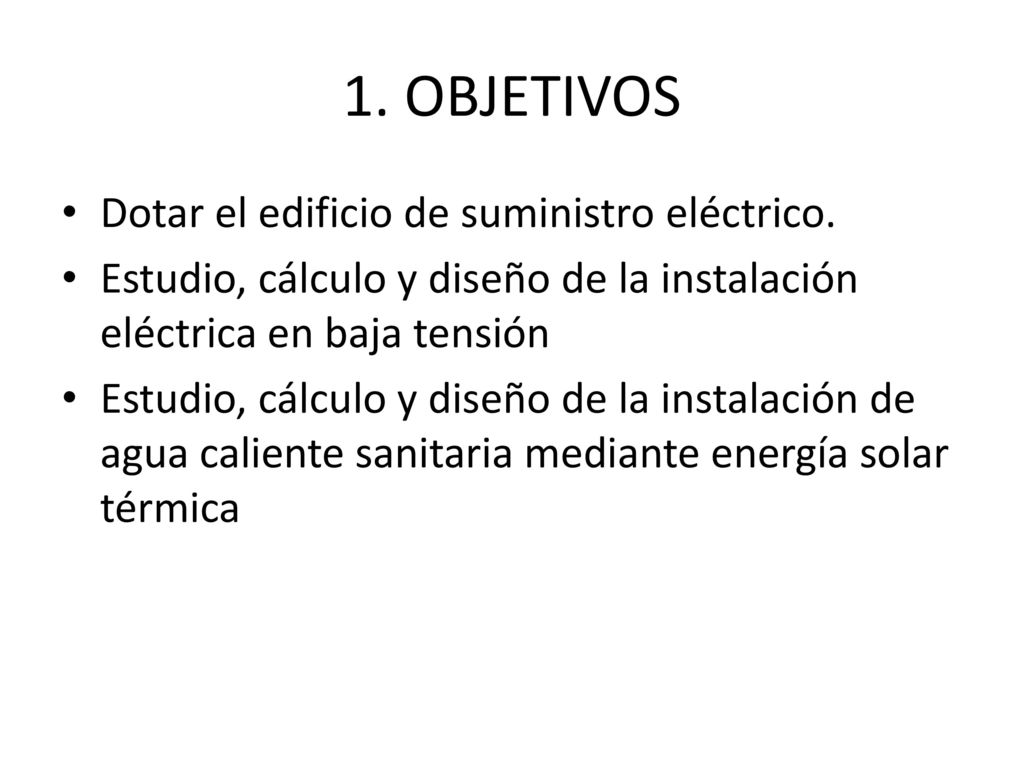

3 1. OBJETIVOS Dotar el edificio de suministro eléctrico.
Estudio, cálculo y diseño de la instalación eléctrica en baja tensión Estudio, cálculo y diseño de la instalación de agua caliente sanitaria mediante energía solar térmica

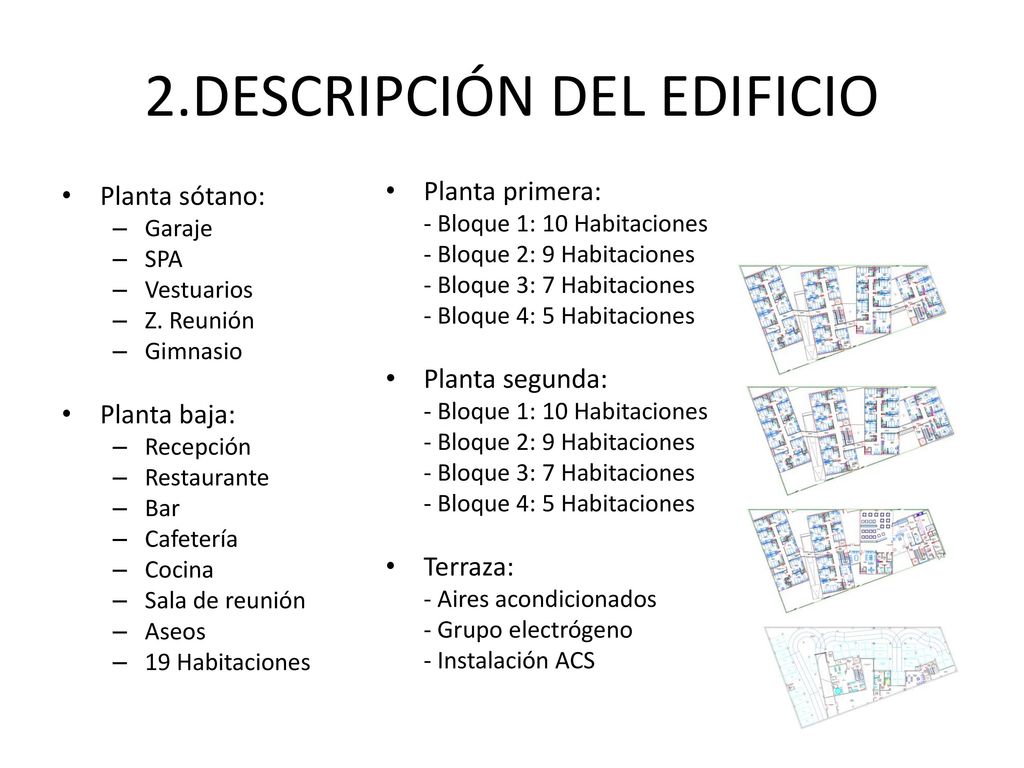

4 2.DESCRIPCIÓN DEL EDIFICIO
Planta sótano: Garaje SPA Vestuarios Z. Reunión Gimnasio Planta baja: Recepción Restaurante Bar Cafetería Cocina Sala de reunión Aseos 19 Habitaciones Planta primera: - Bloque 1: 10 Habitaciones - Bloque 2: 9 Habitaciones - Bloque 3: 7 Habitaciones - Bloque 4: 5 Habitaciones Planta segunda: Terraza: - Aires acondicionados - Grupo electrógeno - Instalación ACS

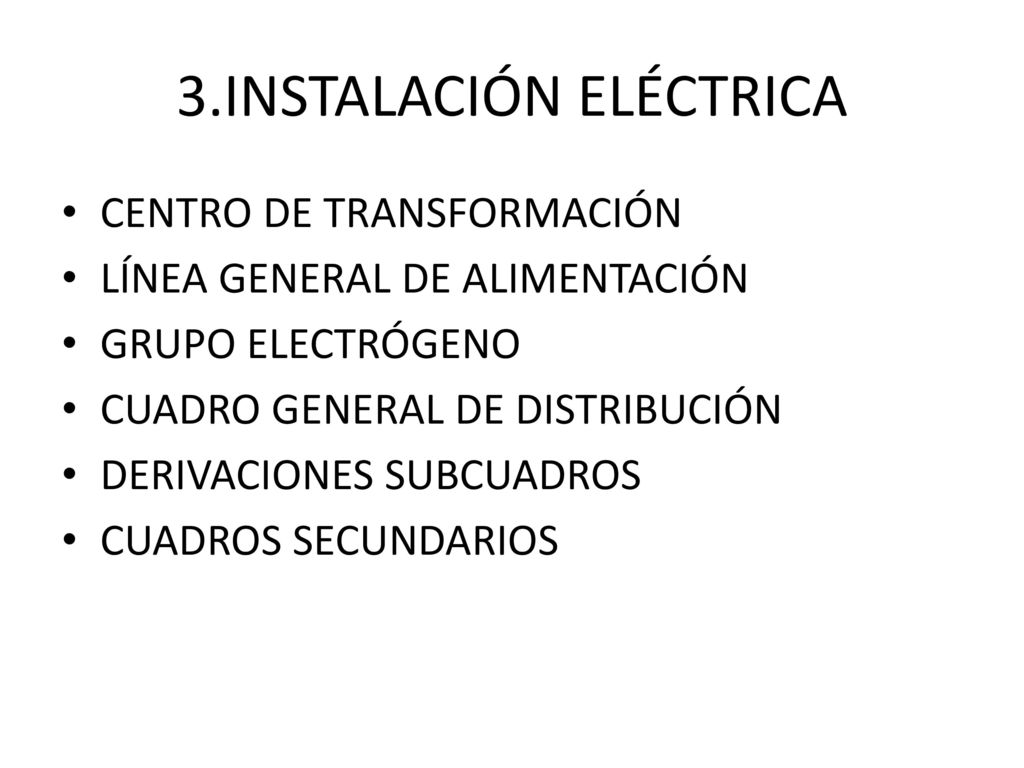

5 3.INSTALACIÓN ELÉCTRICA
CENTRO DE TRANSFORMACIÓN LÍNEA GENERAL DE ALIMENTACIÓN GRUPO ELECTRÓGENO CUADRO GENERAL DE DISTRIBUCIÓN DERIVACIONES SUBCUADROS CUADROS SECUNDARIOS

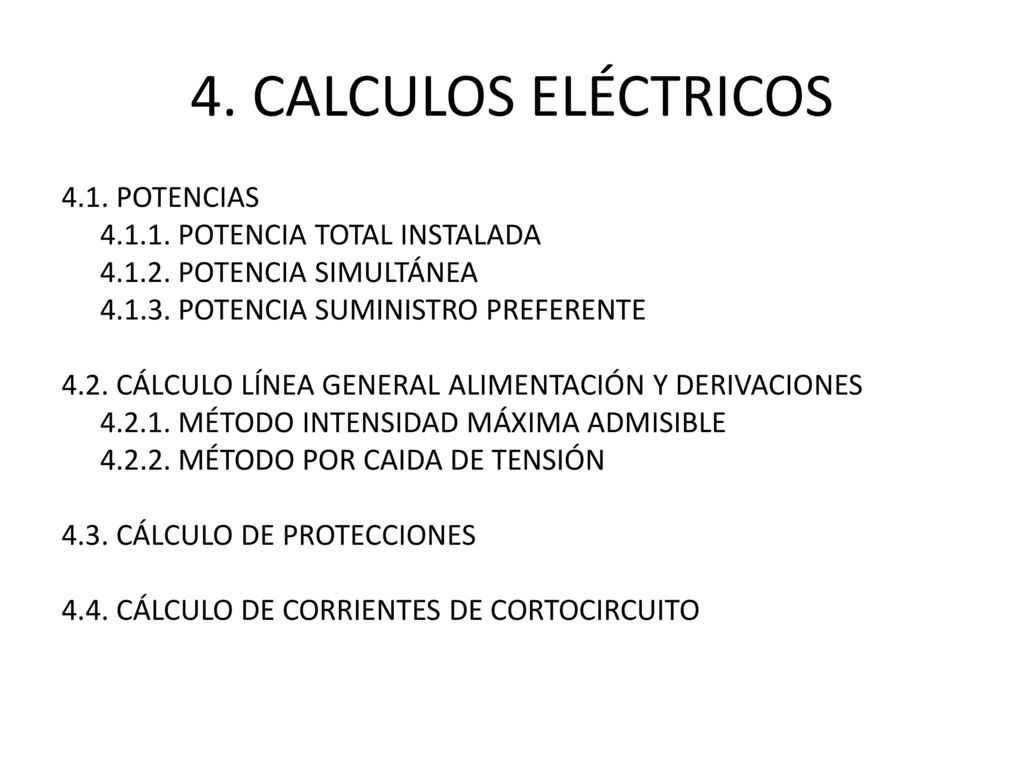

6 4. CALCULOS ELÉCTRICOS 4.1. POTENCIAS POTENCIA TOTAL INSTALADA POTENCIA SIMULTÁNEA POTENCIA SUMINISTRO PREFERENTE 4.2. CÁLCULO LÍNEA GENERAL ALIMENTACIÓN Y DERIVACIONES MÉTODO INTENSIDAD MÁXIMA ADMISIBLE MÉTODO POR CAIDA DE TENSIÓN 4.3. CÁLCULO DE PROTECCIONES 4.4. CÁLCULO DE CORRIENTES DE CORTOCIRCUITO

7 4.1. POTENCIAS POTENCIA INSTALADA Alumbrado…………………………….3.231,00 W Fuerza……………………………… ,00 W Total………………………………… ,00 W POTENCIA DE SIMULTÁNEA Alumbrado……………………………3.231,00 W Fuerza……………………………… ,00 W Total………………………………… ,00 W POTENCIA SUMINISTRO PREFERENTE Ascensores……………………….… ,00 W Ventilación………..………………….8.000,00 W Grupo contraincendios..…… ,00 W Total……………………………………45.231,00 W

8 2×(4×185)+TT×95mm²Cu bajo tubo

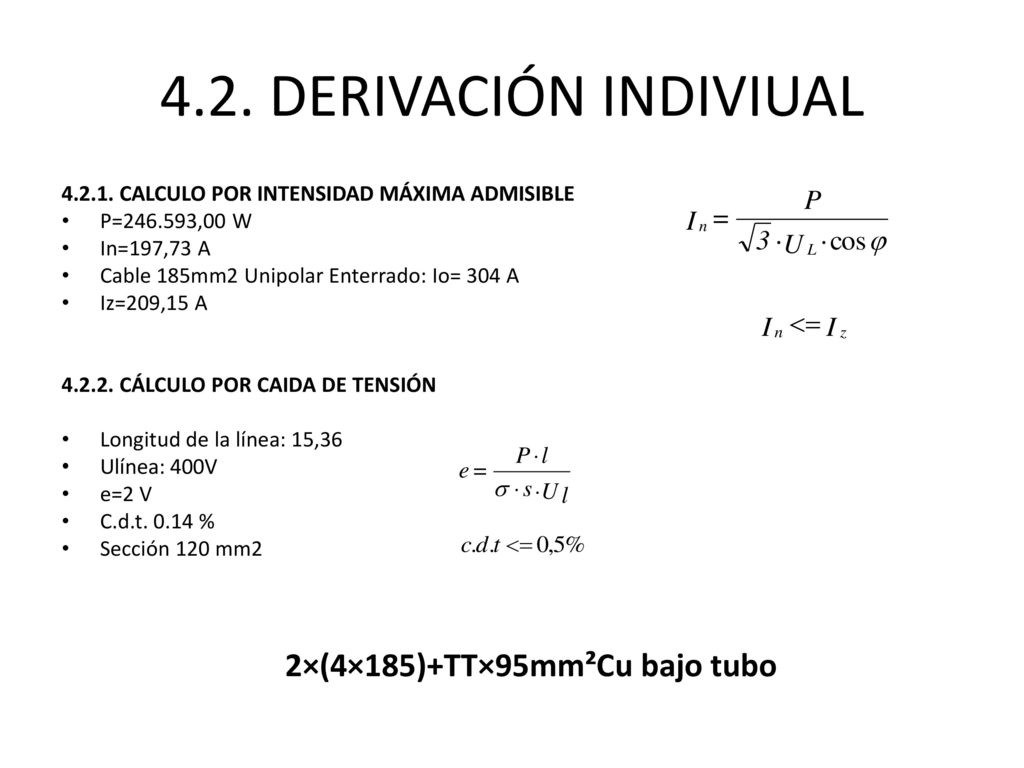

4.2. DERIVACIÓN INDIVIUAL CALCULO POR INTENSIDAD MÁXIMA ADMISIBLE P= ,00 W In=197,73 A Cable 185mm2 Unipolar Enterrado: Io= 304 A Iz=209,15 A CÁLCULO POR CAIDA DE TENSIÓN Longitud de la línea: 15,36 Ulínea: 400V e=2 V C.d.t % Sección 120 mm2 2×(4×185)+TT×95mm²Cu bajo tubo

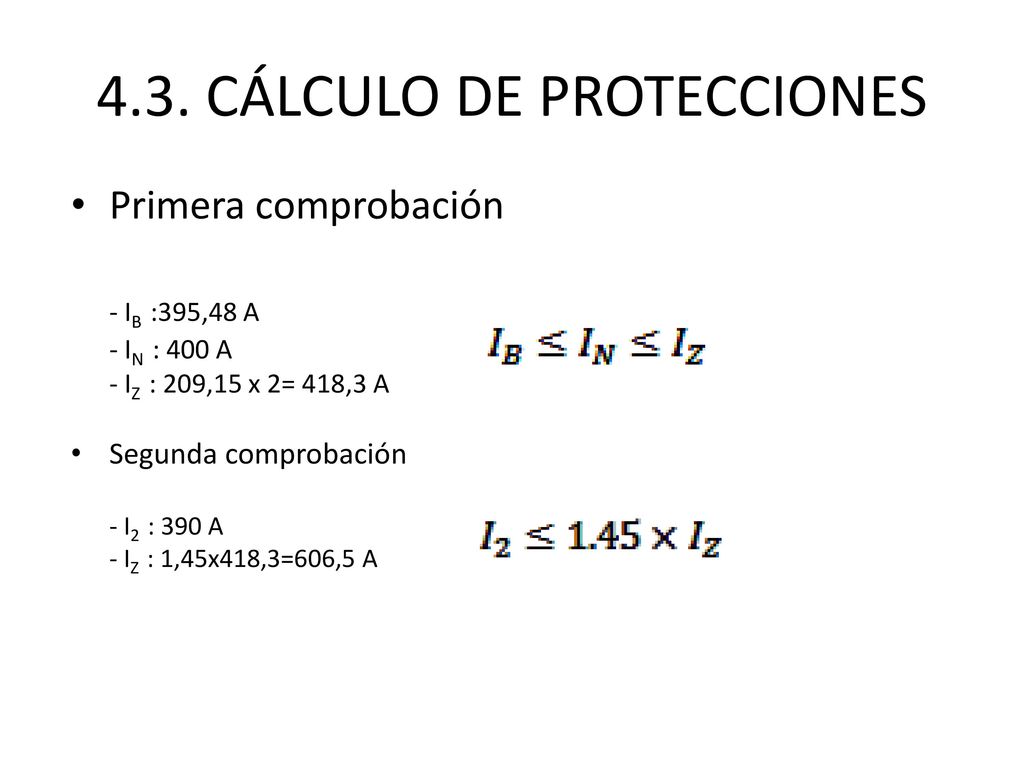

9 4.3. CÁLCULO DE PROTECCIONES
Primera comprobación - IB :395,48 A - IN : 400 A - IZ : 209,15 x 2= 418,3 A Segunda comprobación - I2 : 390 A - IZ : 1,45x418,3=606,5 A

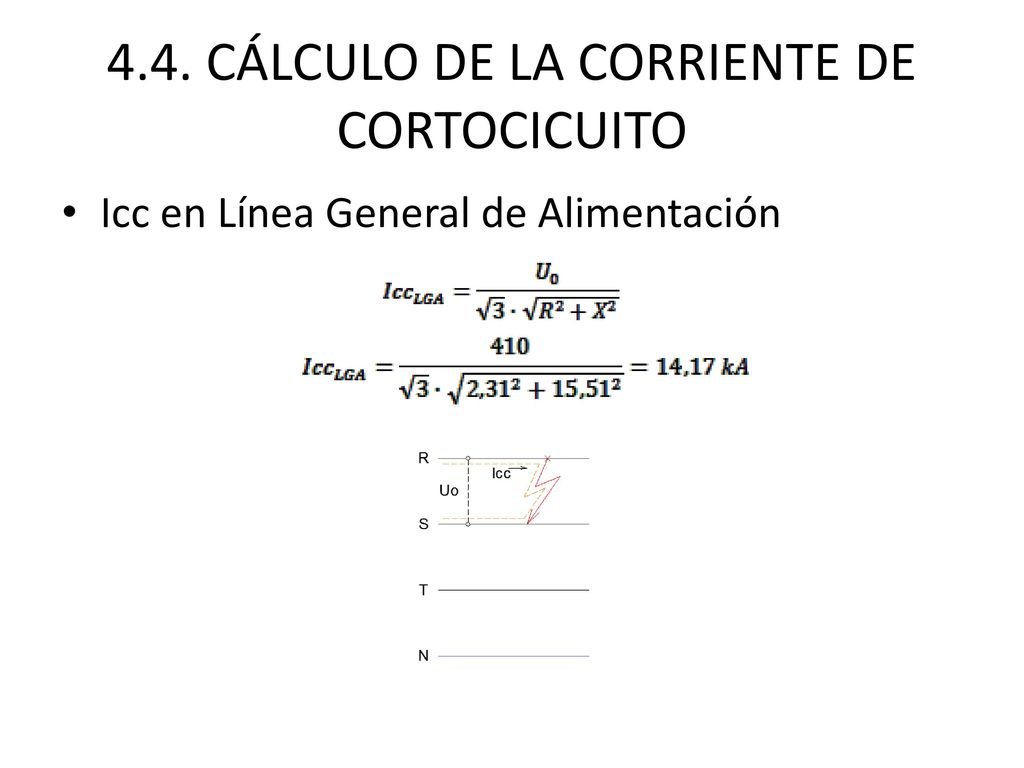

10 4.4. CÁLCULO DE LA CORRIENTE DE CORTOCICUITO
Icc en Línea General de Alimentación

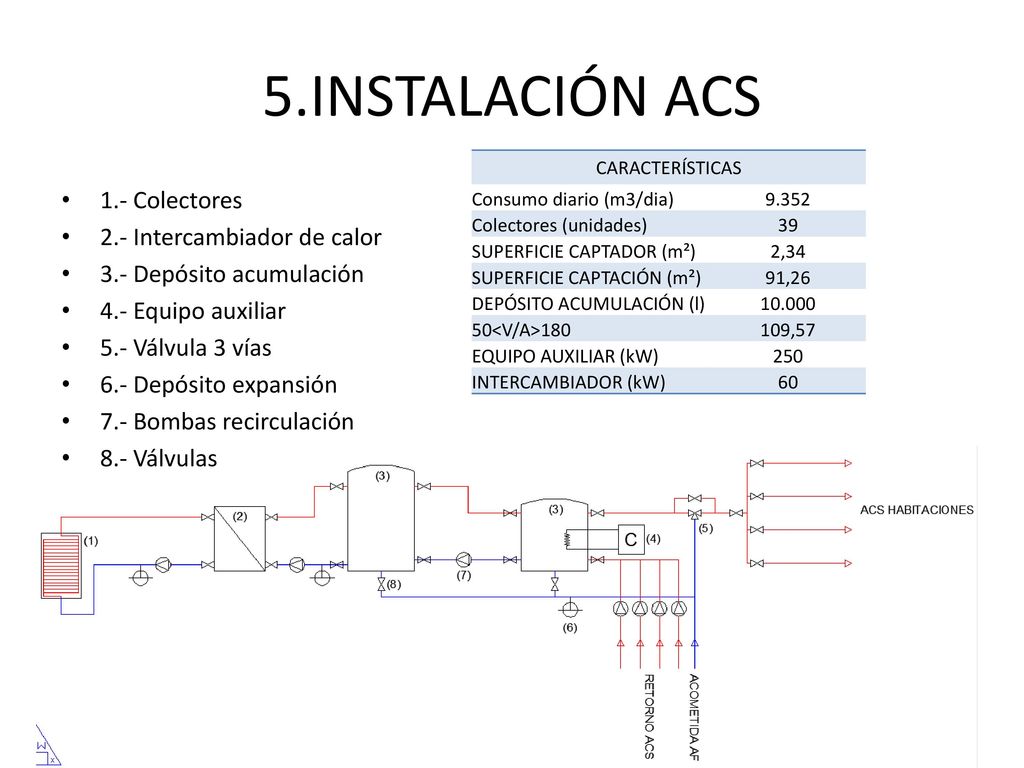

11 5.INSTALACIÓN ACS 1.- Colectores 2.- Intercambiador de calor
CARACTERÍSTICAS Consumo diario (m3/dia) 9.352 Colectores (unidades) 39 SUPERFICIE CAPTADOR (m²) 2,34 SUPERFICIE CAPTACIÓN (m²) 91,26 DEPÓSITO ACUMULACIÓN (l) 10.000 50<V/A>180 109,57 EQUIPO AUXILIAR (kW) 250 INTERCAMBIADOR (kW) 60 1.- Colectores 2.- Intercambiador de calor 3.- Depósito acumulación 4.- Equipo auxiliar 5.- Válvula 3 vías 6.- Depósito expansión 7.- Bombas recirculación 8.- Válvulas

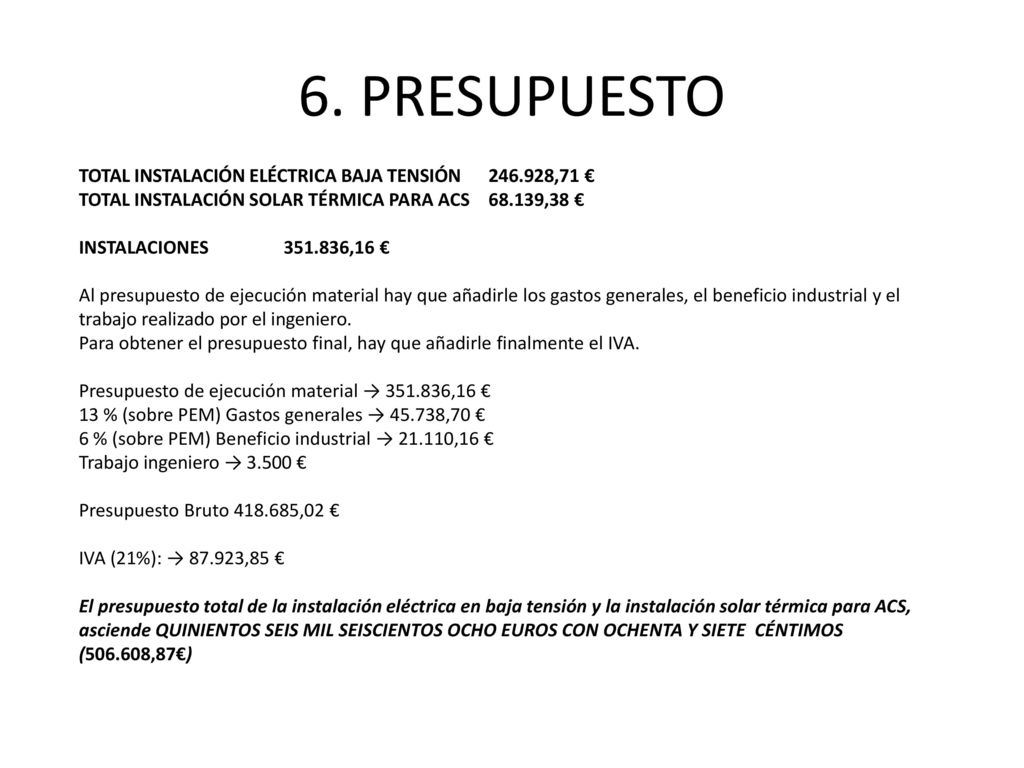

12 6. PRESUPUESTO TOTAL INSTALACIÓN ELÉCTRICA BAJA TENSIÓN 246.928,71 €
TOTAL INSTALACIÓN SOLAR TÉRMICA PARA ACS ,38 € INSTALACIONES ,16 € Al presupuesto de ejecución material hay que añadirle los gastos generales, el beneficio industrial y el trabajo realizado por el ingeniero. Para obtener el presupuesto final, hay que añadirle finalmente el IVA. Presupuesto de ejecución material → ,16 € 13 % (sobre PEM) Gastos generales → ,70 € 6 % (sobre PEM) Beneficio industrial → ,16 € Trabajo ingeniero → € Presupuesto Bruto ,02 € IVA (21%): → ,85 € El presupuesto total de la instalación eléctrica en baja tensión y la instalación solar térmica para ACS, asciende QUINIENTOS SEIS MIL SEISCIENTOS OCHO EUROS CON OCHENTA Y SIETE CÉNTIMOS ( ,87€)

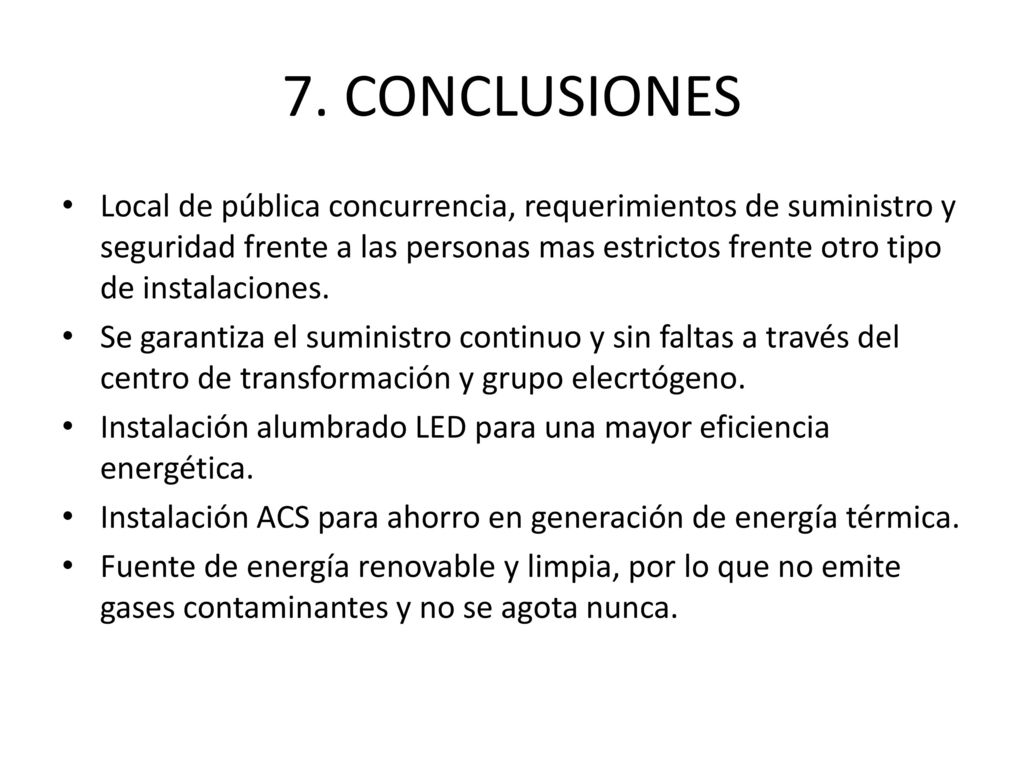

13 7. CONCLUSIONES Local de pública concurrencia, requerimientos de suministro y seguridad frente a las personas mas estrictos frente otro tipo de instalaciones. Se garantiza el suministro continuo y sin faltas a través del centro de transformación y grupo elecrtógeno. Instalación alumbrado LED para una mayor eficiencia energética. Instalación ACS para ahorro en generación de energía térmica. Fuente de energía renovable y limpia, por lo que no emite gases contaminantes y no se agota nunca.

14 GRACIAS POR SU ATENCIÓN
