1 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
OBJETIVOS: APLICAR LOS CONOCIMIENTOS DE CIRCUITOS ESTUDIADOS PREVIAMENTE. CONOCER LAS NORMAS LEGALES DE CÁLCULO DE EDIFICIOS DE VIVIENDA. RESOLVER UN CASO REAL DE DIMENSIONADO.

2 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
GENERALIDADES: SE TRATA DE DETERMINAR LA SECCIÓN DE LOS CONDUCTORES Y EL TIPO DE MATERIAL ELÉCTRICO NECESARIO. 2. PASOS A SEGUIR: CALCULAR LA POTENCIA ELÉCTRICA A INSTALAR CALCULAR LA POTENCIA CONSUMIDA. DETERMINAR LA INTENSIDAD ELÉCTRICA.

3 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
CÁLCULO DE CONDUCTORES: DETERMINAR LA PREVISIÓN DE POTENCIA. DETERMINAR EL CONSUMO O INTENSIDAD. ESTABLECER UN CRITERIO DE CÁLCULO DE CONDUCTORES: POR CALENTAMIENTO Y POR CAÍDA DE TENSIÓN.

4 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
DETERMINACIÓN PREVISIÓN POTENCIA: POTENCIA PARA VIVIENDAS. POTENCIA PARA SERVICIOS GENERALES. POTENCIA LOCALES COMERCIALES. POTENCIA PARA GARAGE.

5 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
POTENCIA PARA VIVIENDAS: POTENCIA MÁXIMA DE CADA VIVIENDA (GRADO DE ELECTRIFICACIÓN) POR EL COEFICIENTE DE SUMULTANEIDAD. GRADO DE ELECTRIFICACIÓN BÁSICO: 5750W GRADO ELECTRIFICACIÓN ELEVADO: 9200 W Pv=PmxCs Pv=(Pm1xCs1 + Pm2xCs2 +…)

6 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

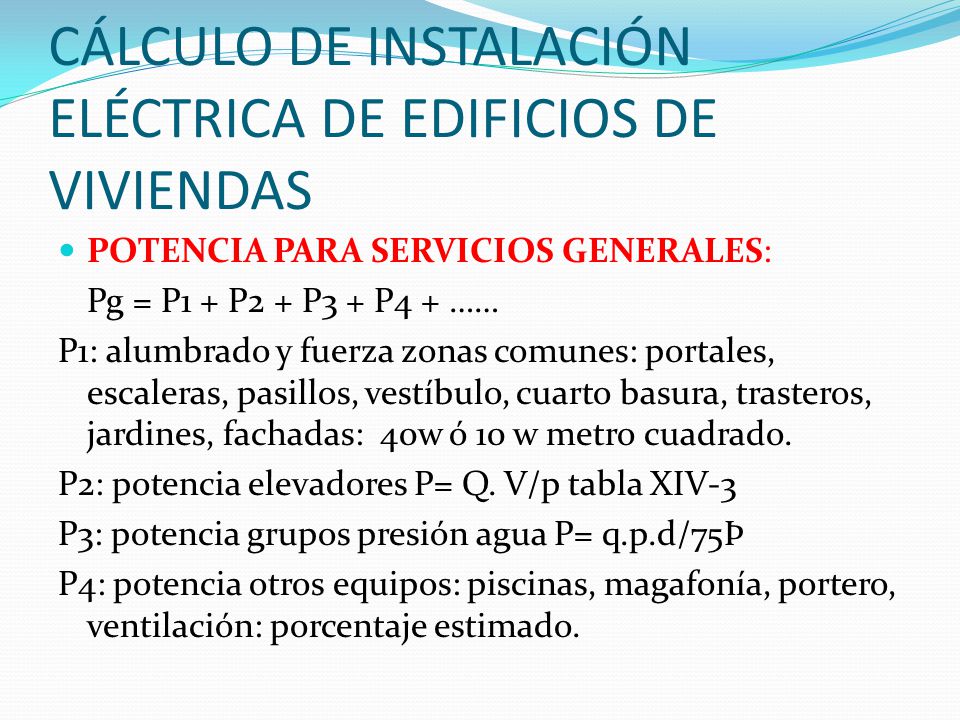

POTENCIA PARA SERVICIOS GENERALES: Pg = P1 + P2 + P3 + P4 + …… P1: alumbrado y fuerza zonas comunes: portales, escaleras, pasillos, vestíbulo, cuarto basura, trasteros, jardines, fachadas: 40w ó 10 w metro cuadrado. P2: potencia elevadores P= Q. V/p tabla XIV-3 P3: potencia grupos presión agua P= q.p.d/75Þ P4: potencia otros equipos: piscinas, magafonía, portero, ventilación: porcentaje estimado.

7 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

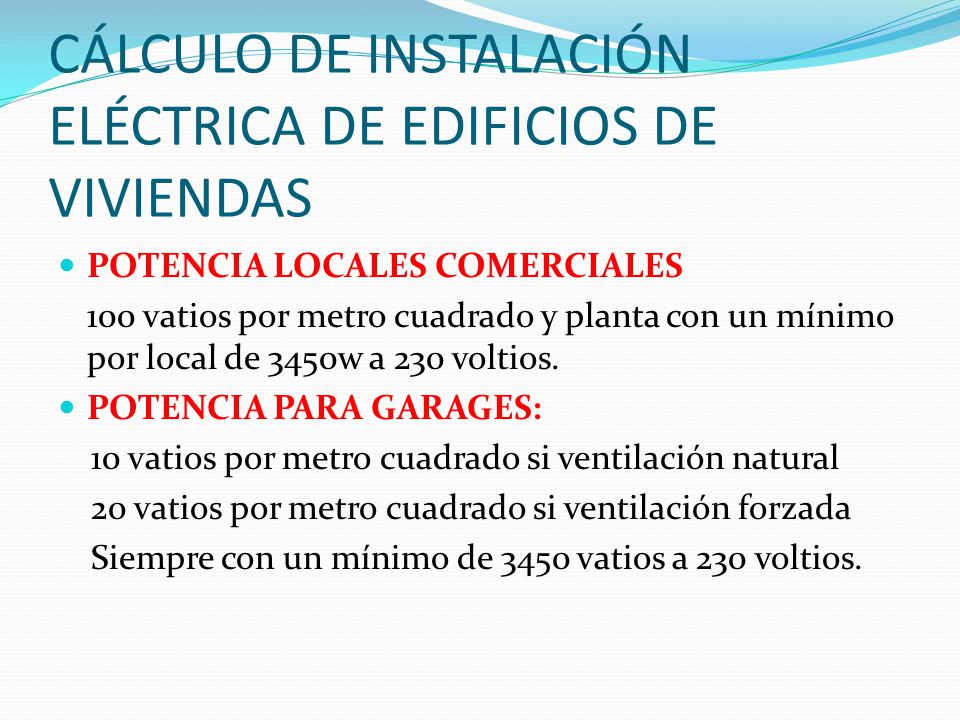

POTENCIA LOCALES COMERCIALES 100 vatios por metro cuadrado y planta con un mínimo por local de 3450w a 230 voltios. POTENCIA PARA GARAGES: 10 vatios por metro cuadrado si ventilación natural 20 vatios por metro cuadrado si ventilación forzada Siempre con un mínimo de 3450 vatios a 230 voltios.

8 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

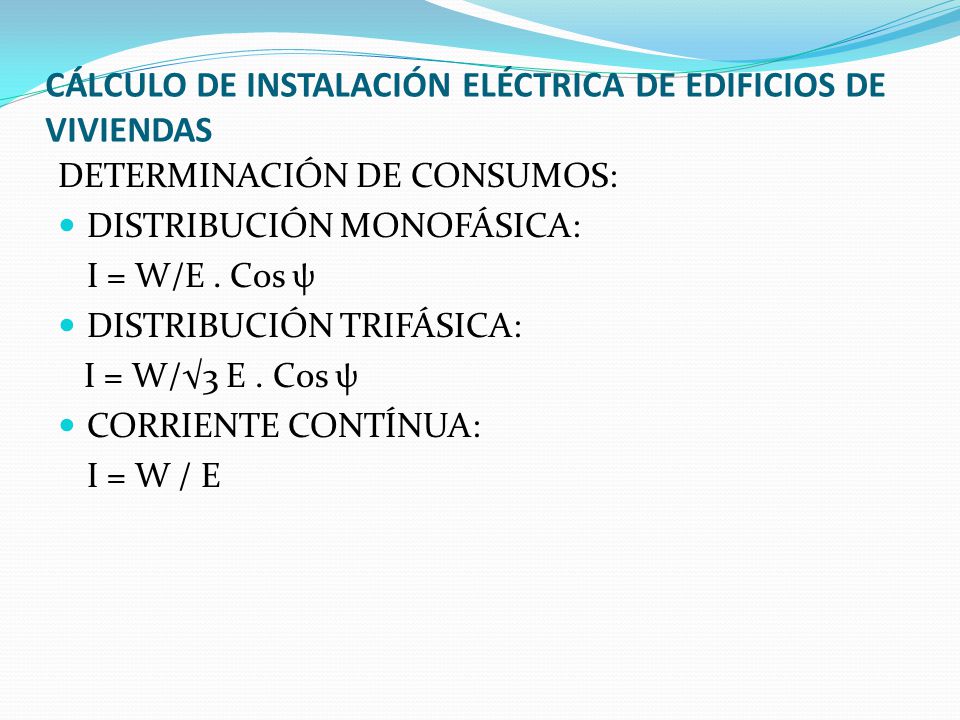

DETERMINACIÓN DE CONSUMOS: DISTRIBUCIÓN MONOFÁSICA: I = W/E . Cos ψ DISTRIBUCIÓN TRIFÁSICA: I = W/√3 E . Cos ψ CORRIENTE CONTÍNUA: I = W / E

9 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

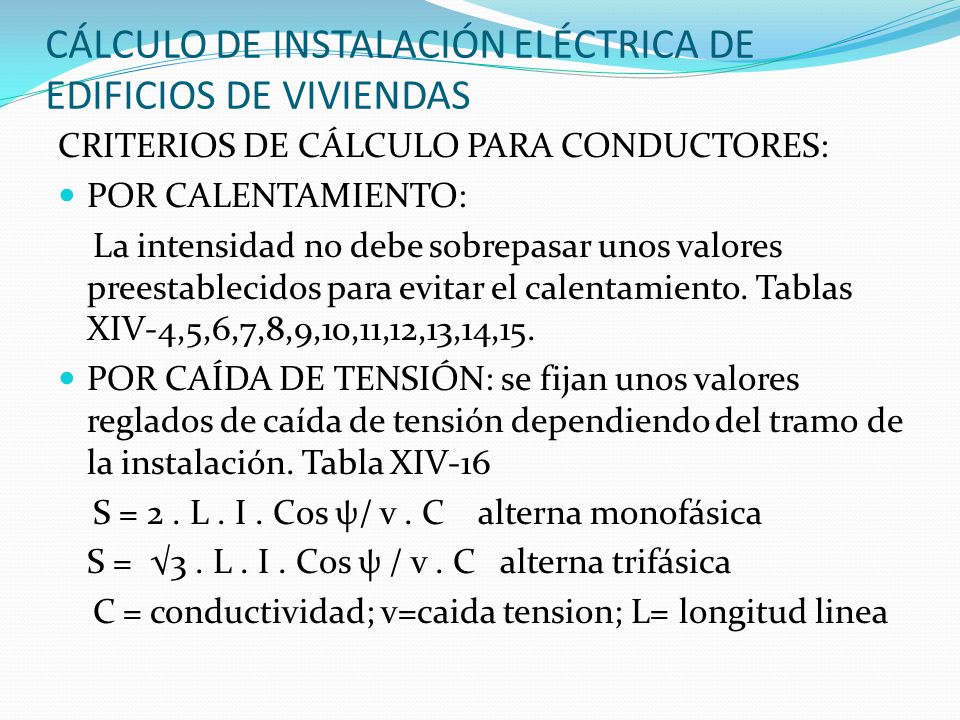

CRITERIOS DE CÁLCULO PARA CONDUCTORES: POR CALENTAMIENTO: La intensidad no debe sobrepasar unos valores preestablecidos para evitar el calentamiento. Tablas XIV-4,5,6,7,8,9,10,11,12,13,14,15. POR CAÍDA DE TENSIÓN: se fijan unos valores reglados de caída de tensión dependiendo del tramo de la instalación. Tabla XIV-16 S = 2 . L . I . Cos ψ/ v . C alterna monofásica S = √3 . L . I . Cos ψ / v . C alterna trifásica C = conductividad; v=caida tension; L= longitud linea

10 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
EJEMPLO: calcula la sección que deberá tener una línea general de alimentación de un edificio empotrada bajo tubo que sirve una potencia eléctrica de 126 Kw, suponiendo que es trifásica con neutro y protección a 230/400 v y cosψ = 0.8 y tiene una longitud de 25 m, admitiendo una caída de tensión de o,5% y se realiza mediante conductores de cobre unipolares aislados con polietileno reticulado con nivel de aislamiento 1000V. I = W/√3 E . Cos ψ S = √3 . L . I . Cos ψ / v . C Tabla XIV-5

11 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
PROBLEMA 1 : Un edificio tiene tantas viviendas de electrificación básica como el número de mes de tu nacimiento y tantas viviendas con grado de electrificación elevado como el día que naciste. Dos ascensores de 500 Kg de carga útil, 0.6 m/s de velocidad y un rendimiento del 80%. Para garaje destina 300 metros cuadrados y 250 metros cuadrados para portal, escaleras, pasillos. Tiene unos locales comerciales de 750 metros cuadrados. Determinar la previsión de potencia y la intensidad de consumo de distribución trifásica.

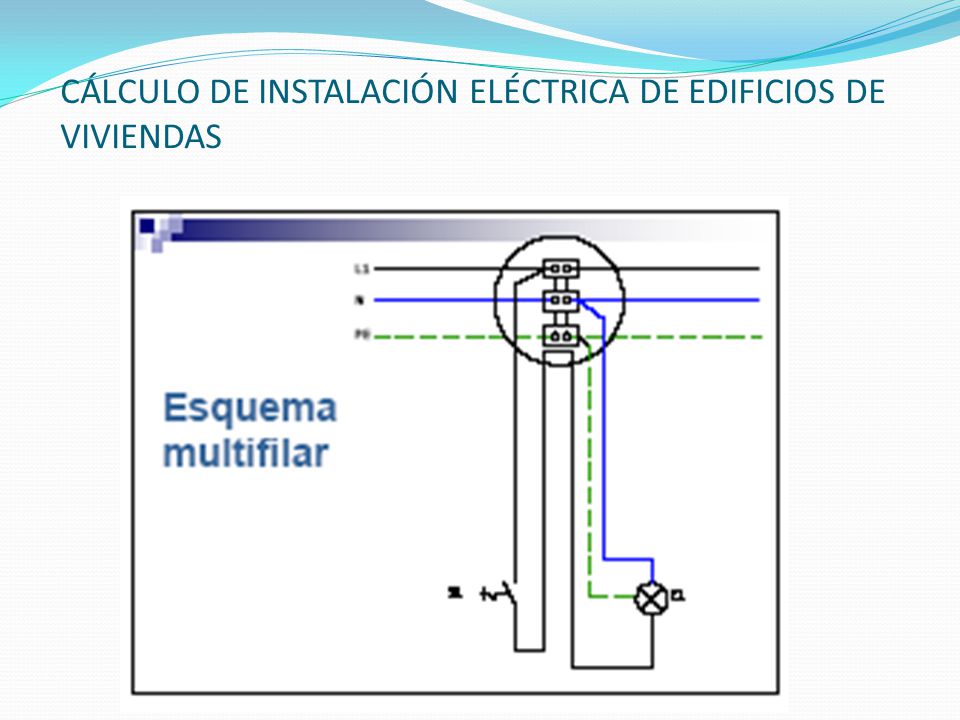

12 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

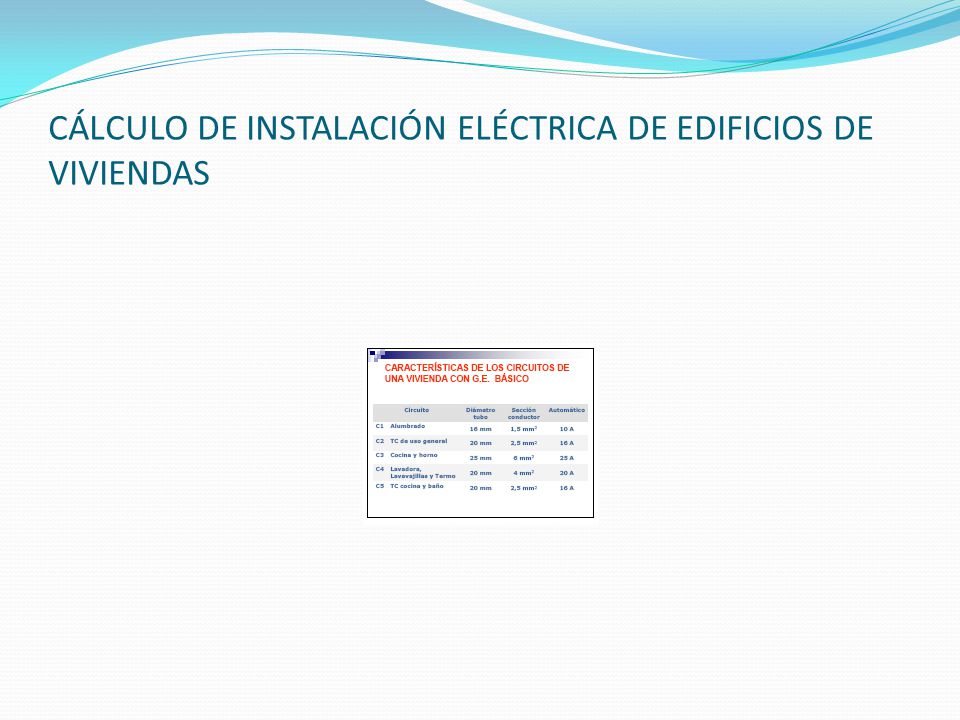

13 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

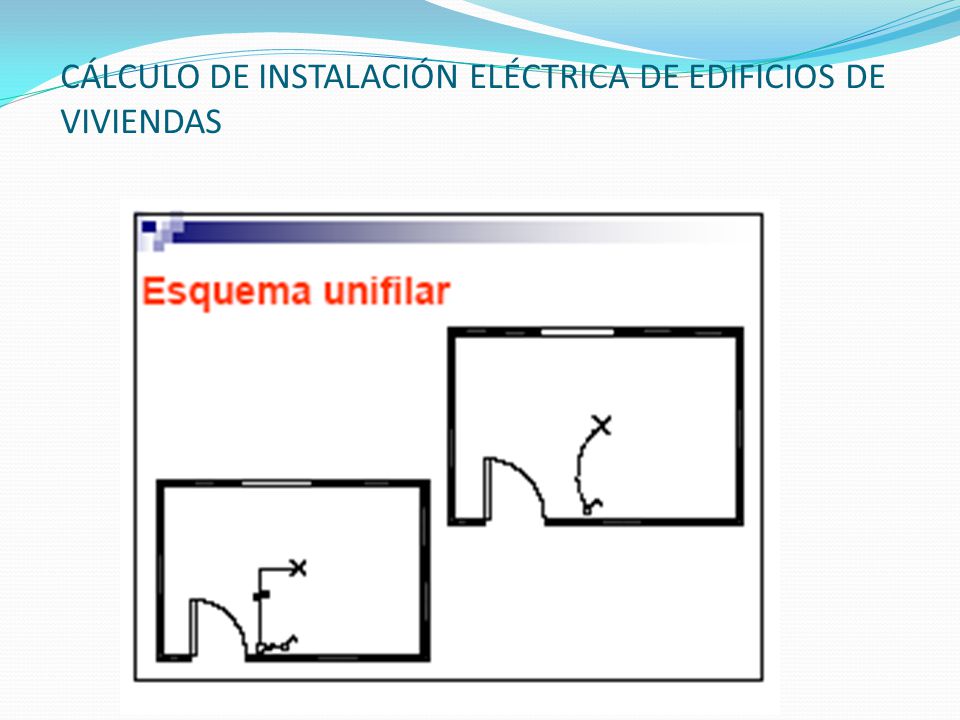

14 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

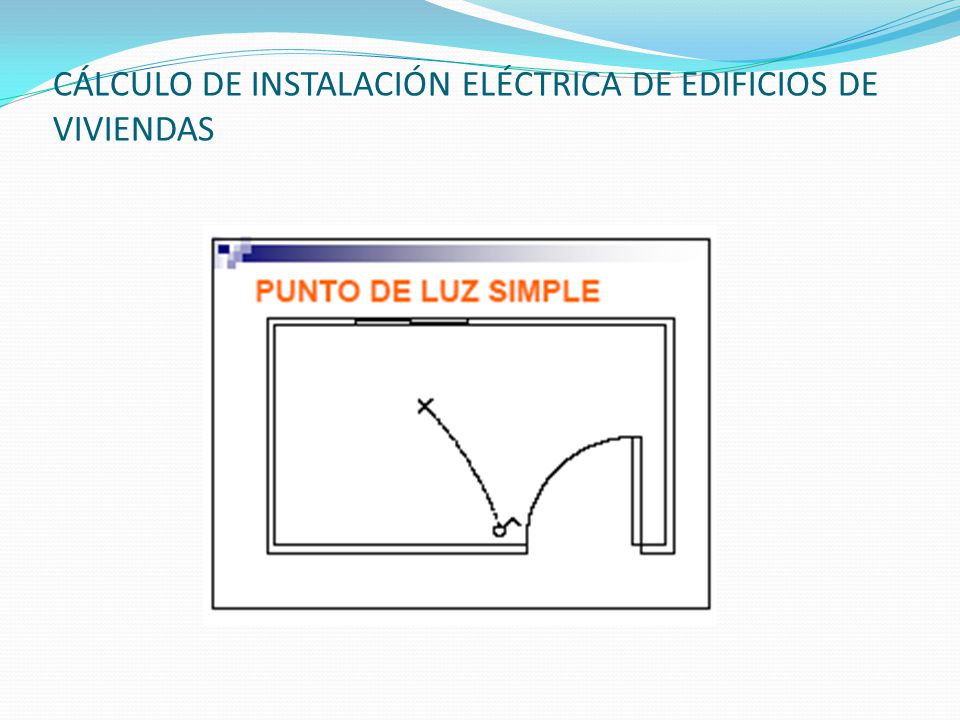

15 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

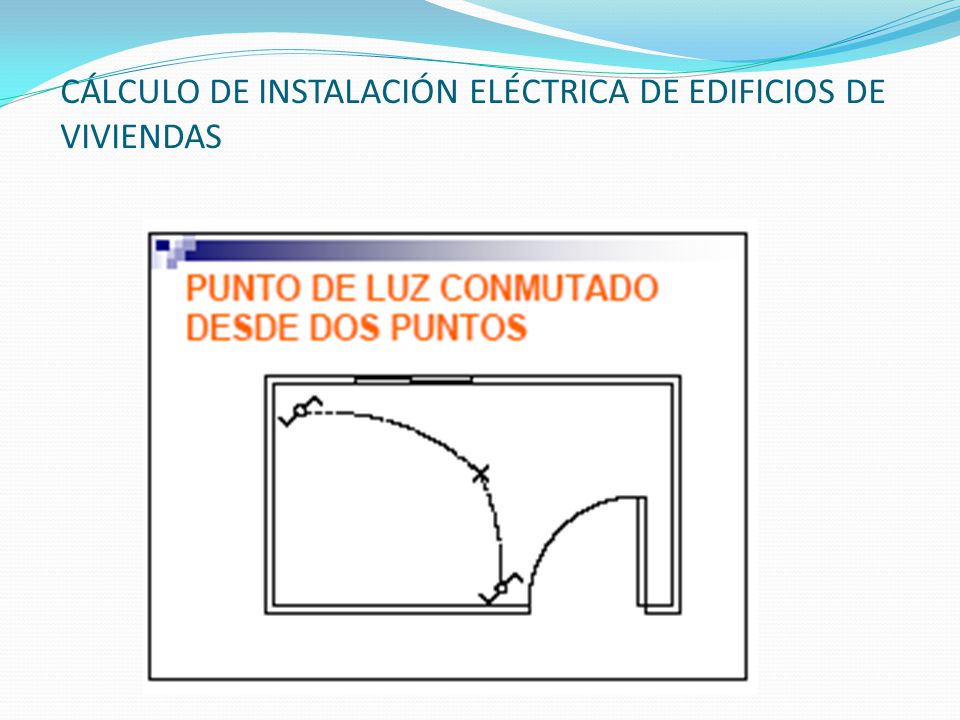

16 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

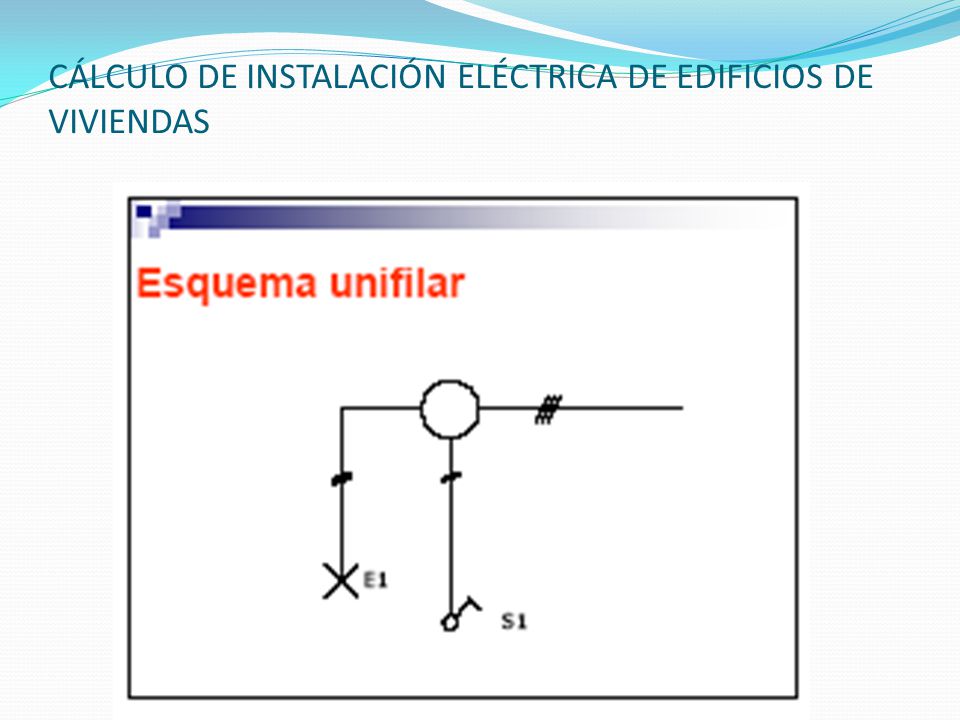

17 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

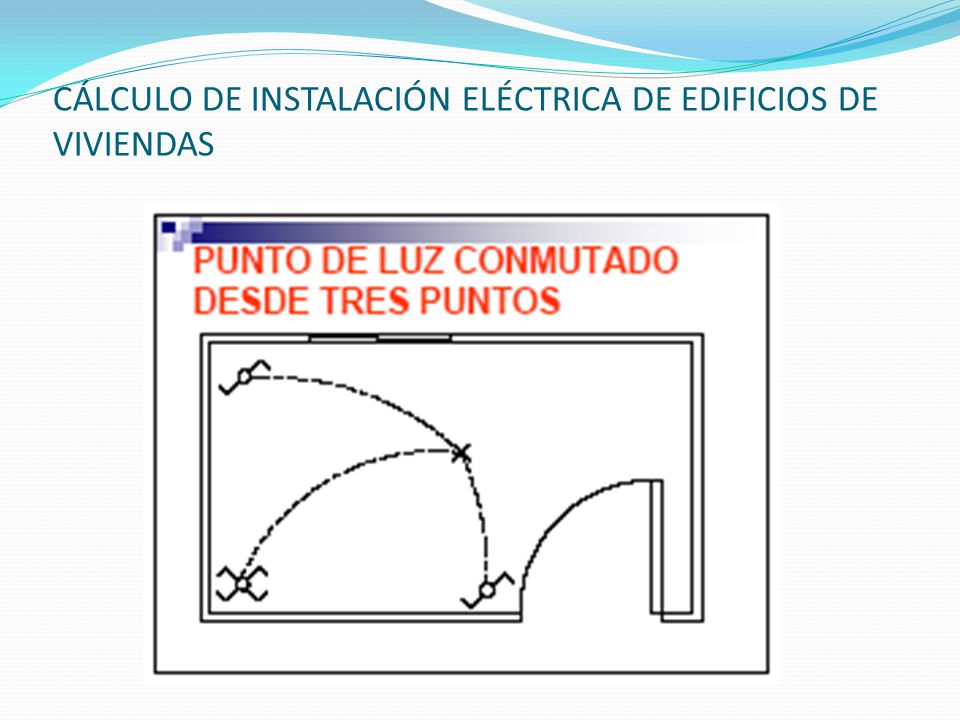

18 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

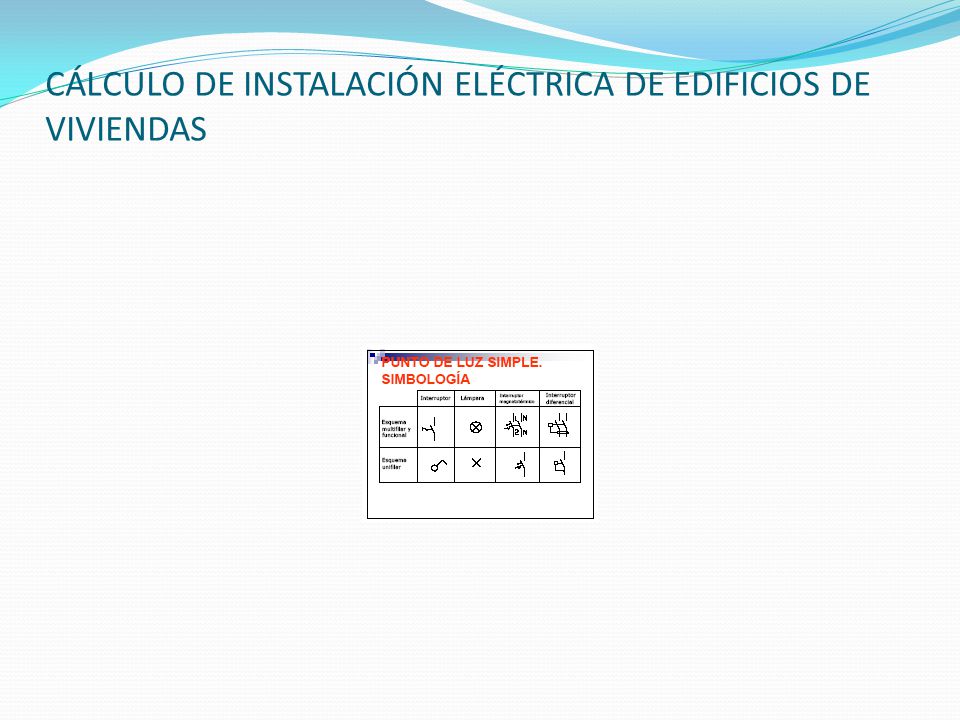

19 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

20 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

21 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

22 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

23 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

24 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

25 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

26 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

27 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS

28 CÁLCULO DE INSTALACIÓN ELÉCTRICA DE EDIFICIOS DE VIVIENDAS
PROBLEMA 2: Realiza la instalación unifilar completa de una vivienda. Acorde con el grado de electrificación de la misma, diseña el cuadro de mando y protección indicando el número de circuitos necesarios y las dimensiones de los elementos de protección necesarios
