1 Calderas Pirotubulares
Máquinas Térmicas Angélica Rodríguez Aguilar 4°A T/M 28 de Junio 2016

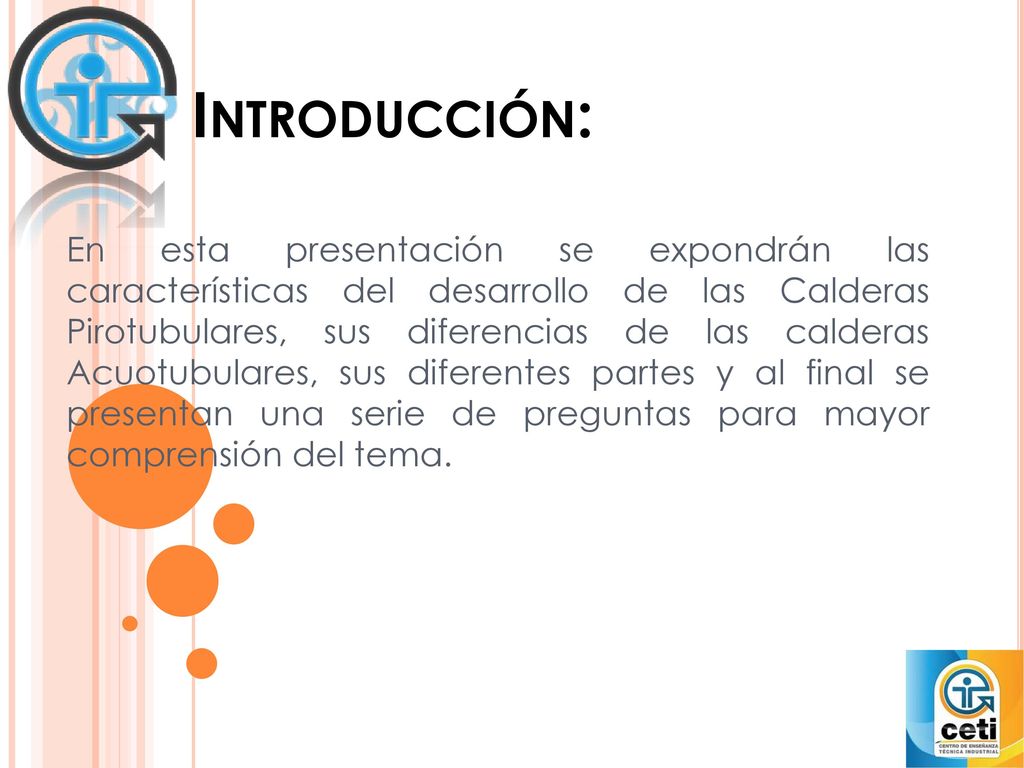

2 Introducción: En esta presentación se expondrán las características del desarrollo de las Calderas Pirotubulares, sus diferencias de las calderas Acuotubulares, sus diferentes partes y al final se presentan una serie de preguntas para mayor comprensión del tema.

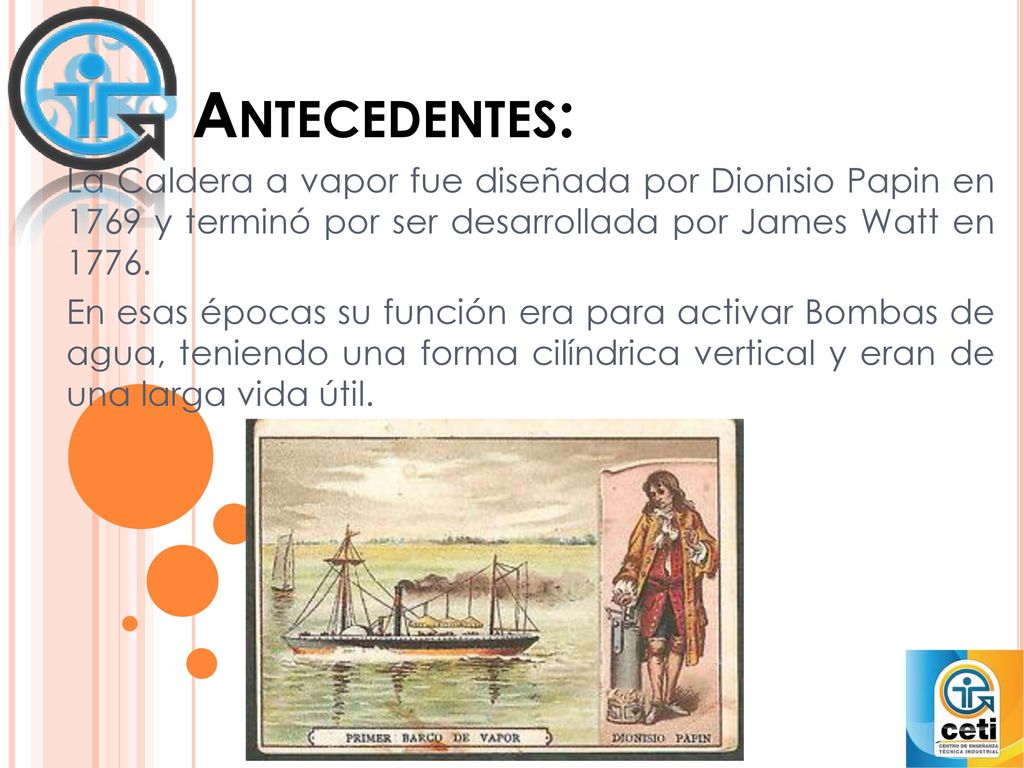

3 Antecedentes: La Caldera a vapor fue diseñada por Dionisio Papin en y terminó por ser desarrollada por James Watt en En esas épocas su función era para activar Bombas de agua, teniendo una forma cilíndrica vertical y eran de una larga vida útil.

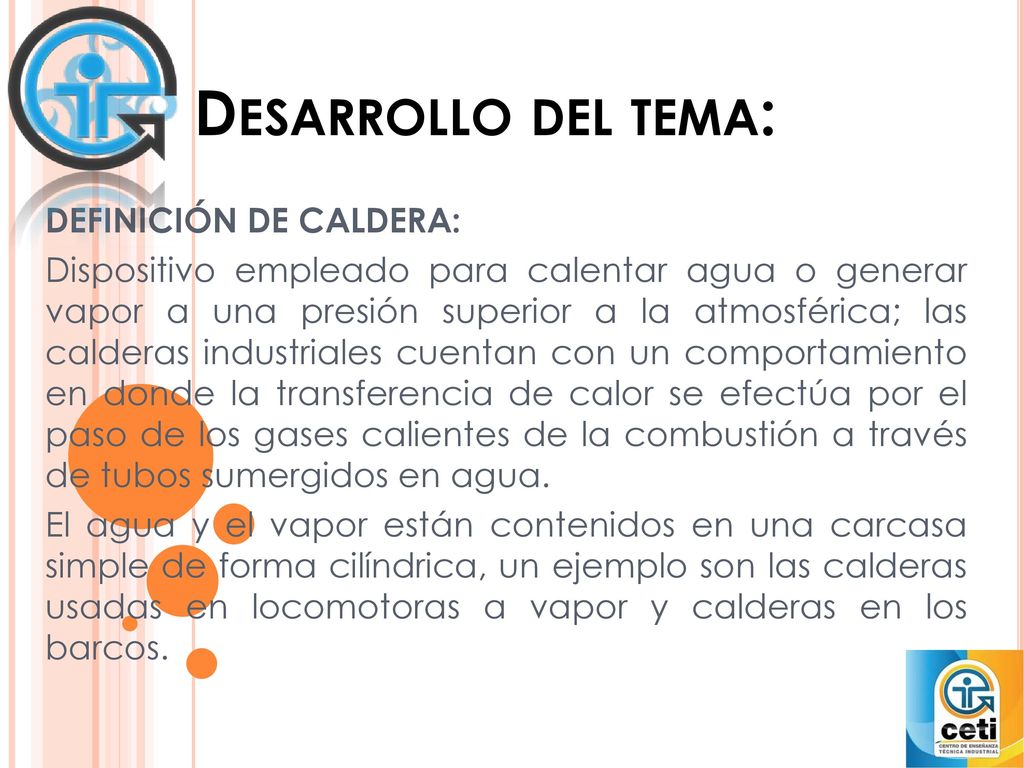

4 Desarrollo del tema: DEFINICIÓN DE CALDERA:
Dispositivo empleado para calentar agua o generar vapor a una presión superior a la atmosférica; las calderas industriales cuentan con un comportamiento en donde la transferencia de calor se efectúa por el paso de los gases calientes de la combustión a través de tubos sumergidos en agua. El agua y el vapor están contenidos en una carcasa simple de forma cilíndrica, un ejemplo son las calderas usadas en locomotoras a vapor y calderas en los barcos.

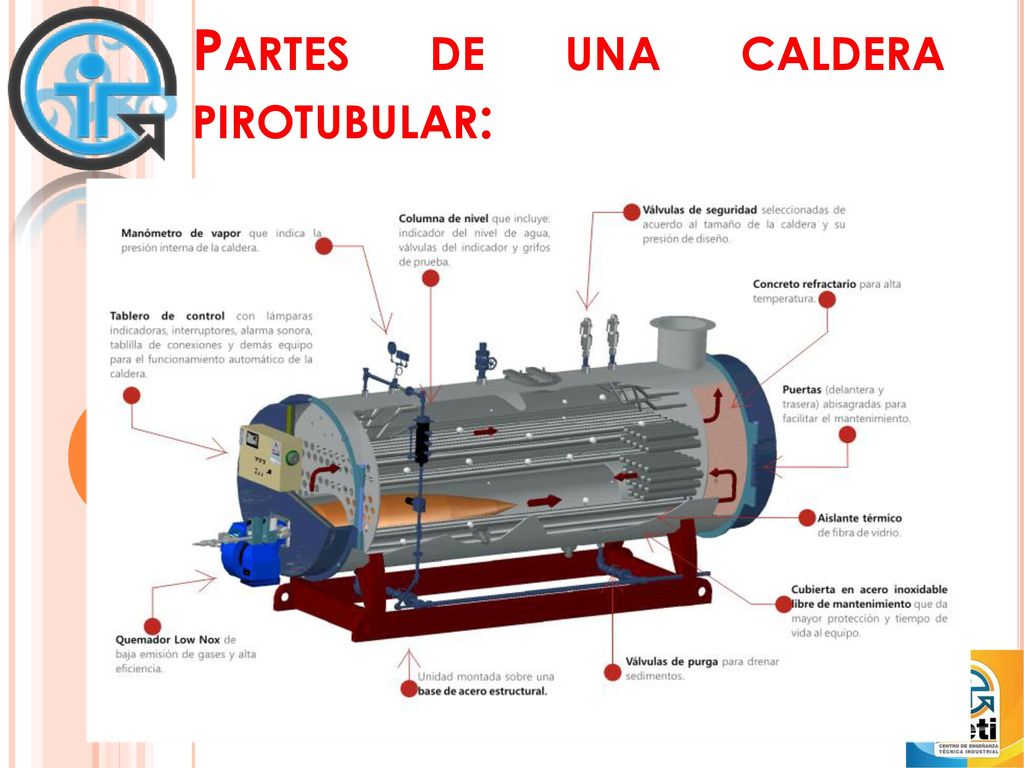

5 Partes de una caldera pirotubular:

6 Partes de una caldera pirotubular:

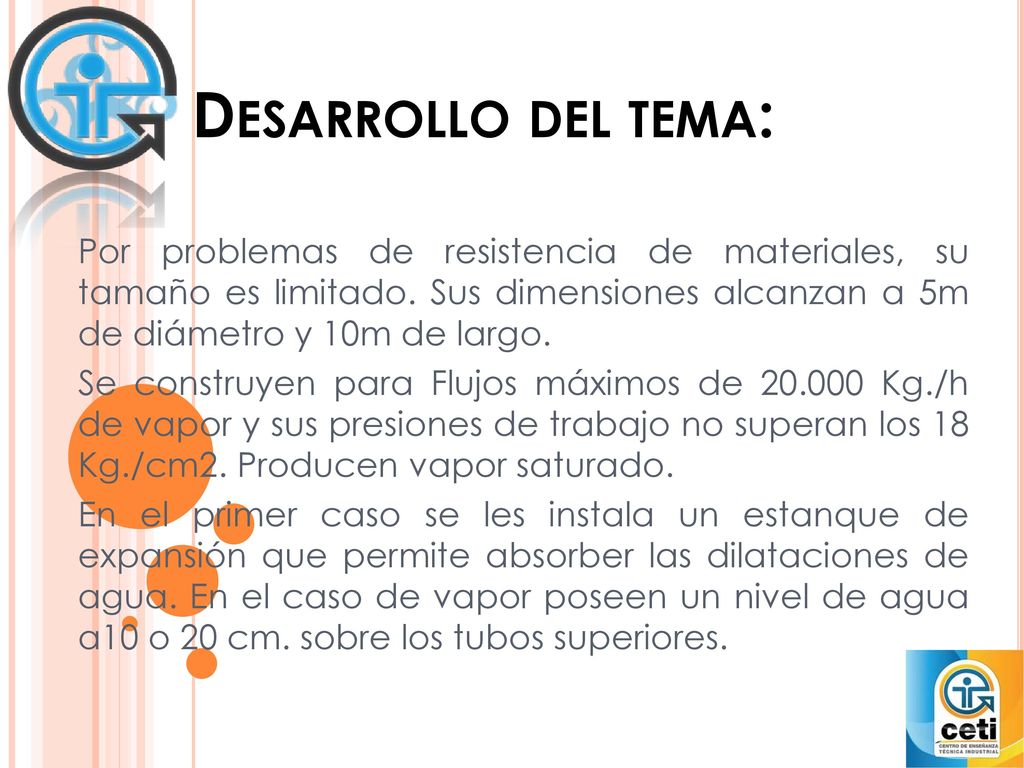

7 Desarrollo del tema: Por problemas de resistencia de materiales, su tamaño es limitado. Sus dimensiones alcanzan a 5m de diámetro y 10m de largo. Se construyen para Flujos máximos de Kg./h de vapor y sus presiones de trabajo no superan los 18 Kg./cm2. Producen vapor saturado. En el primer caso se les instala un estanque de expansión que permite absorber las dilataciones de agua. En el caso de vapor poseen un nivel de agua a10 o 20 cm. sobre los tubos superiores.

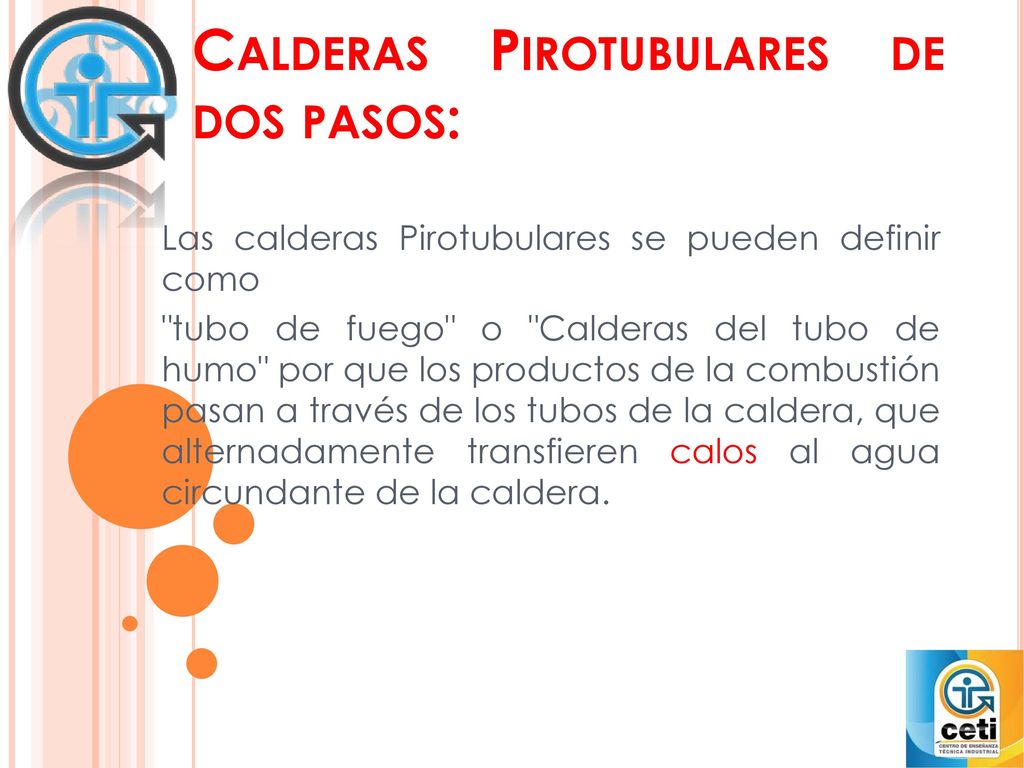

8 Calderas Pirotubulares de dos pasos:
Las calderas Pirotubulares se pueden definir como "tubo de fuego" o "Calderas del tubo de humo" por que los productos de la combustión pasan a través de los tubos de la caldera, que alternadamente transfieren calos al agua circundante de la caldera.

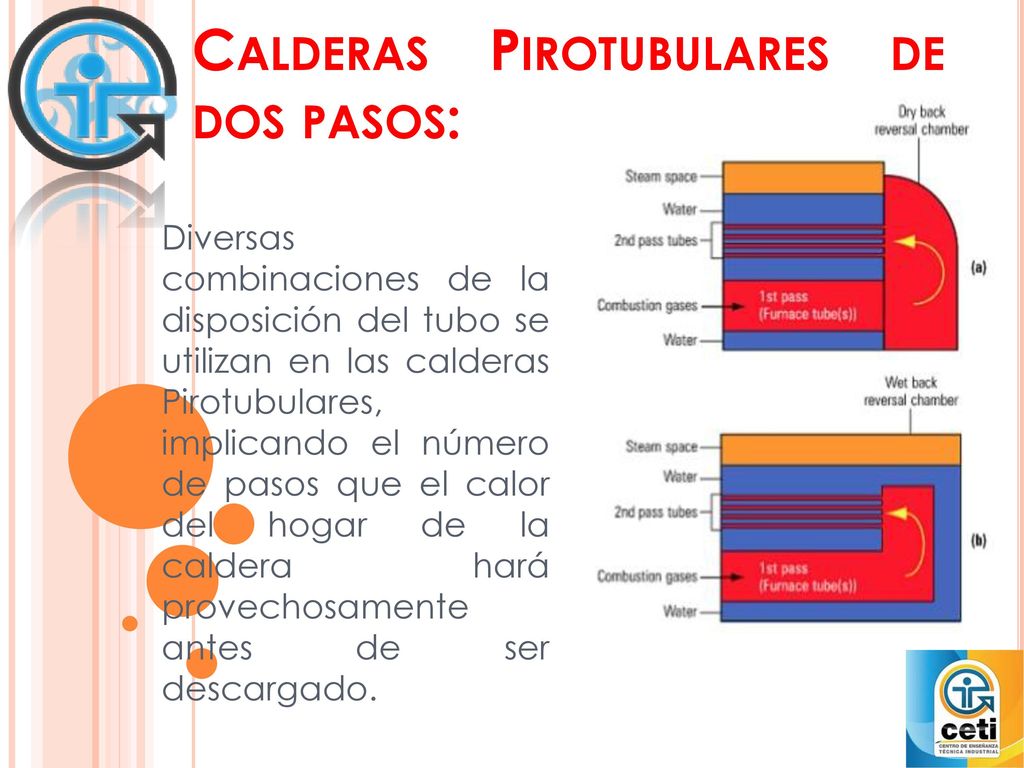

9 Calderas Pirotubulares de dos pasos:
Diversas combinaciones de la disposición del tubo se utilizan en las calderas Pirotubulares, implicando el número de pasos que el calor del hogar de la caldera hará provechosamente antes de ser descargado.

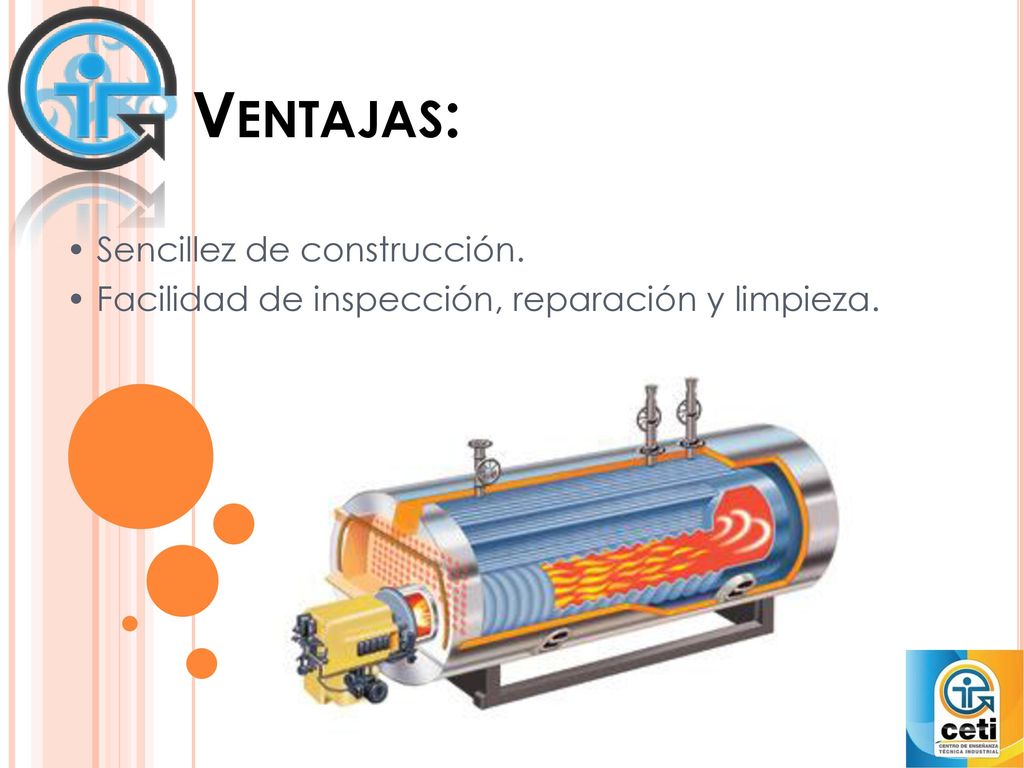

10 Ventajas: • Sencillez de construcción.
• Facilidad de inspección, reparación y limpieza.

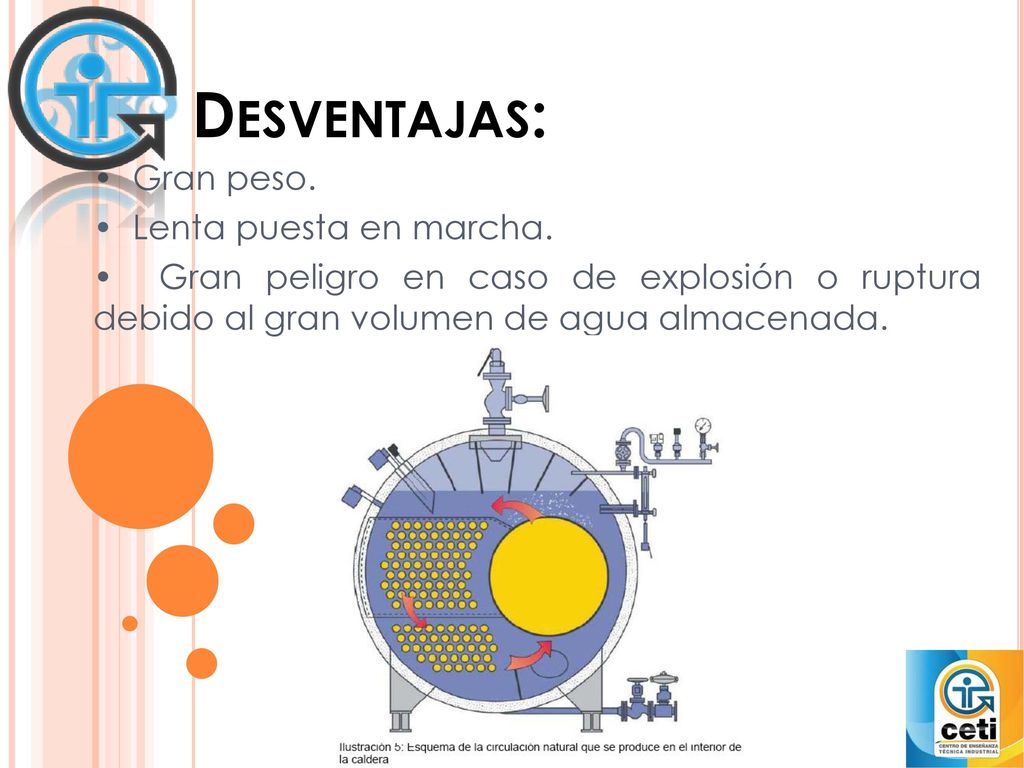

11 Desventajas: • Gran peso. • Lenta puesta en marcha.
• Gran peligro en caso de explosión o ruptura debido al gran volumen de agua almacenada.

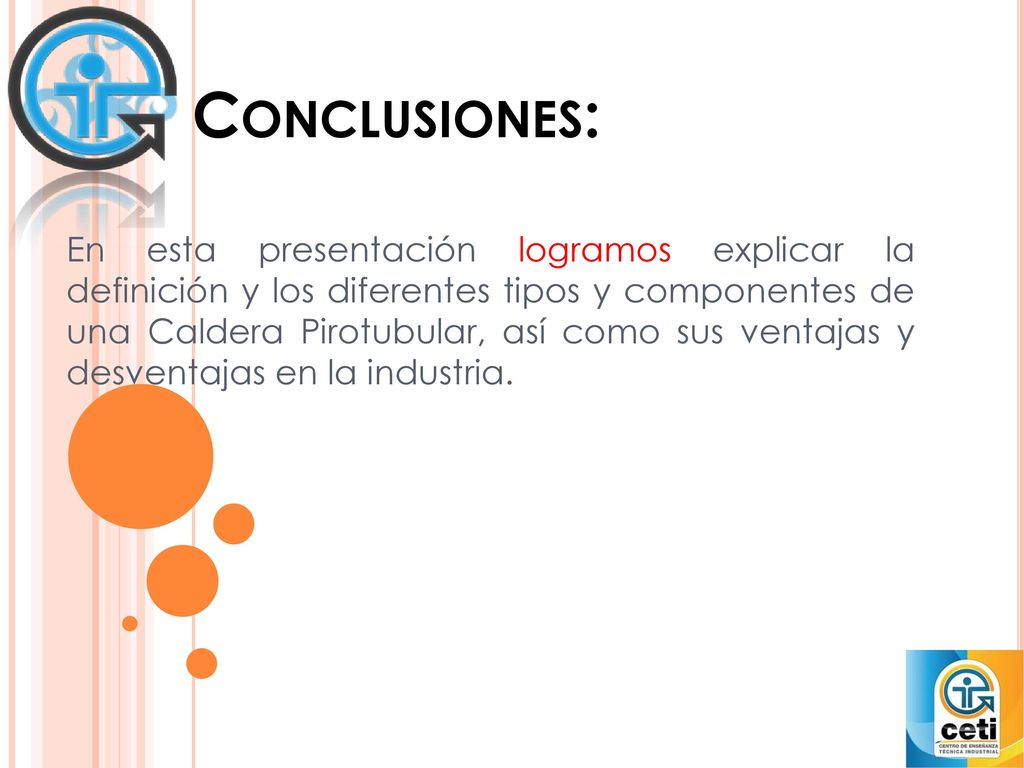

12 Conclusiones: En esta presentación logramos explicar la definición y los diferentes tipos y componentes de una Caldera Pirotubular, así como sus ventajas y desventajas en la industria.

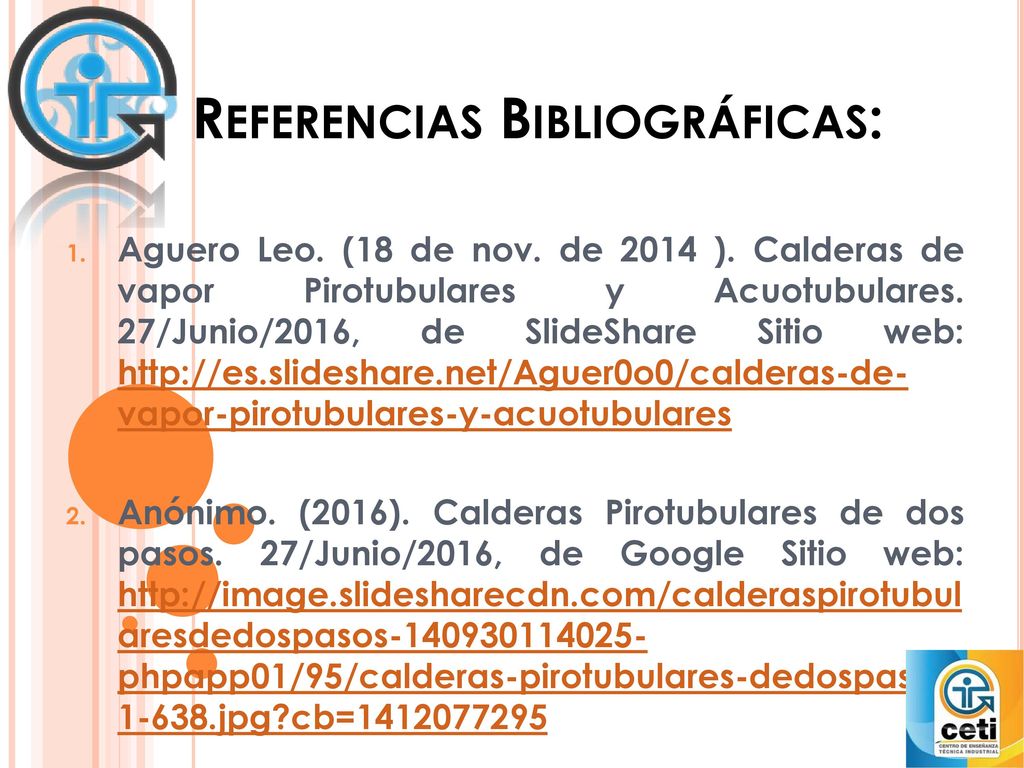

13 Referencias Bibliográficas:
Aguero Leo. (18 de nov. de 2014 ). Calderas de vapor Pirotubulares y Acuotubulares. 27/Junio/2016, de SlideShare Sitio web: vapor-pirotubulares-y-acuotubulares Anónimo. (2016). Calderas Pirotubulares de dos pasos. 27/Junio/2016, de Google Sitio web: aresdedospasos phpapp01/95/calderas-pirotubulares-dedospasos jpg?cb=

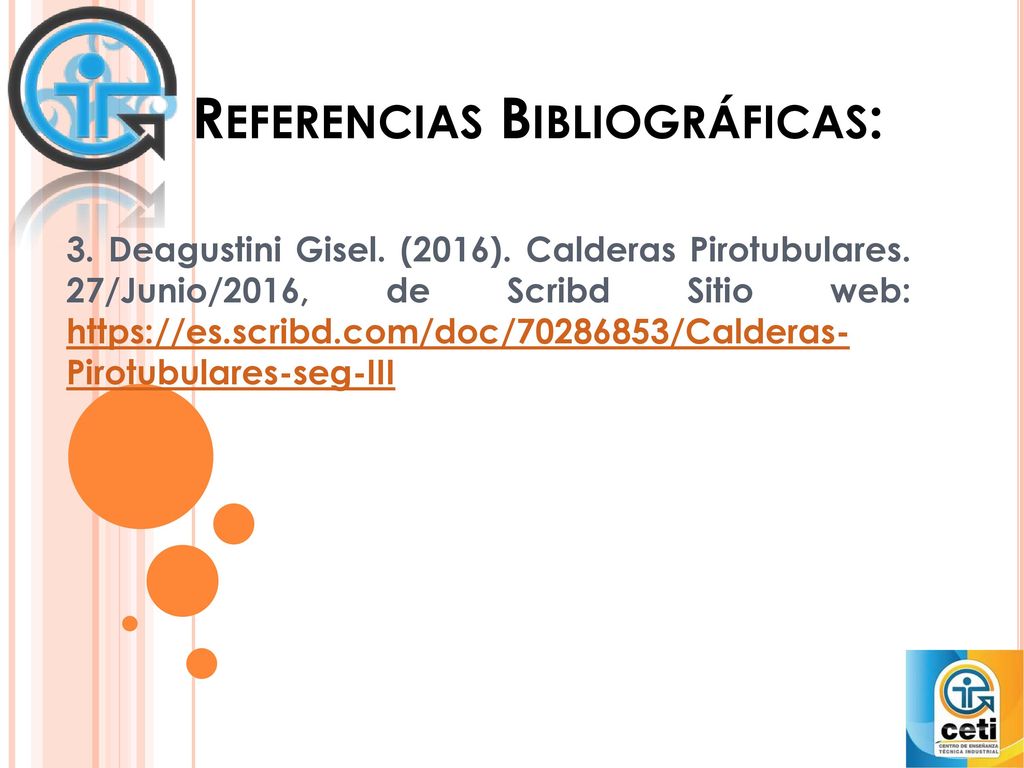

14 Referencias Bibliográficas:
3. Deagustini Gisel. (2016). Calderas Pirotubulares. 27/Junio/2016, de Scribd Sitio web: Pirotubulares-seg-III

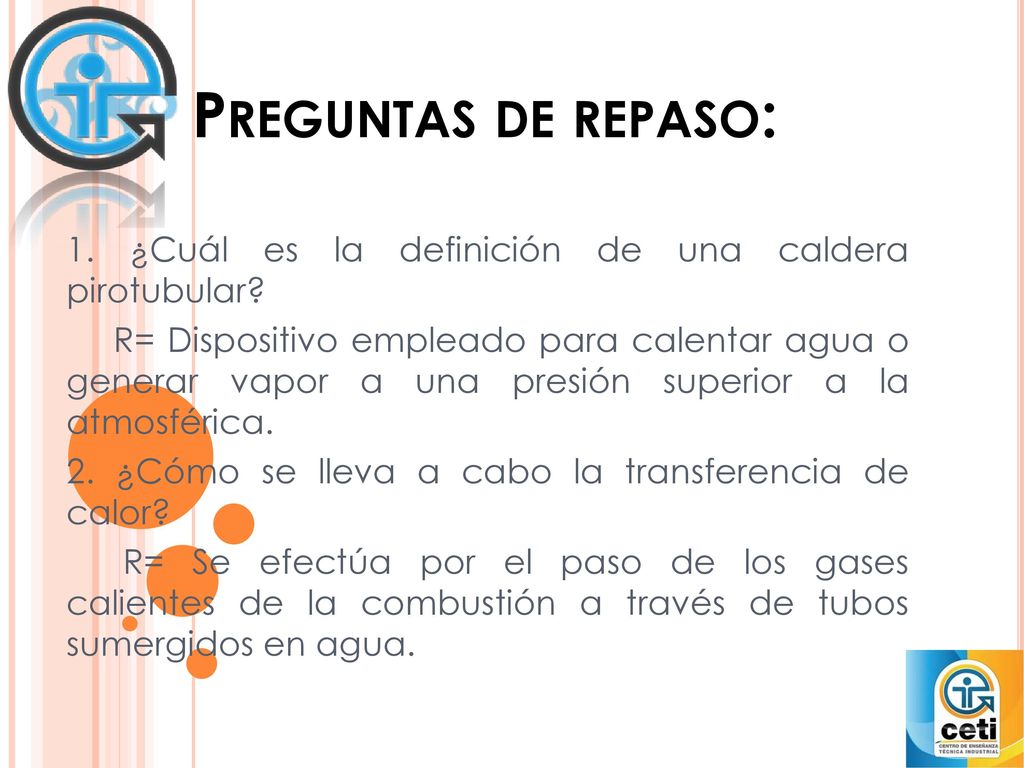

15 Preguntas de repaso: 1. ¿Cuál es la definición de una caldera pirotubular? R= Dispositivo empleado para calentar agua o generar vapor a una presión superior a la atmosférica. 2. ¿Cómo se lleva a cabo la transferencia de calor? R= Se efectúa por el paso de los gases calientes de la combustión a través de tubos sumergidos en agua.

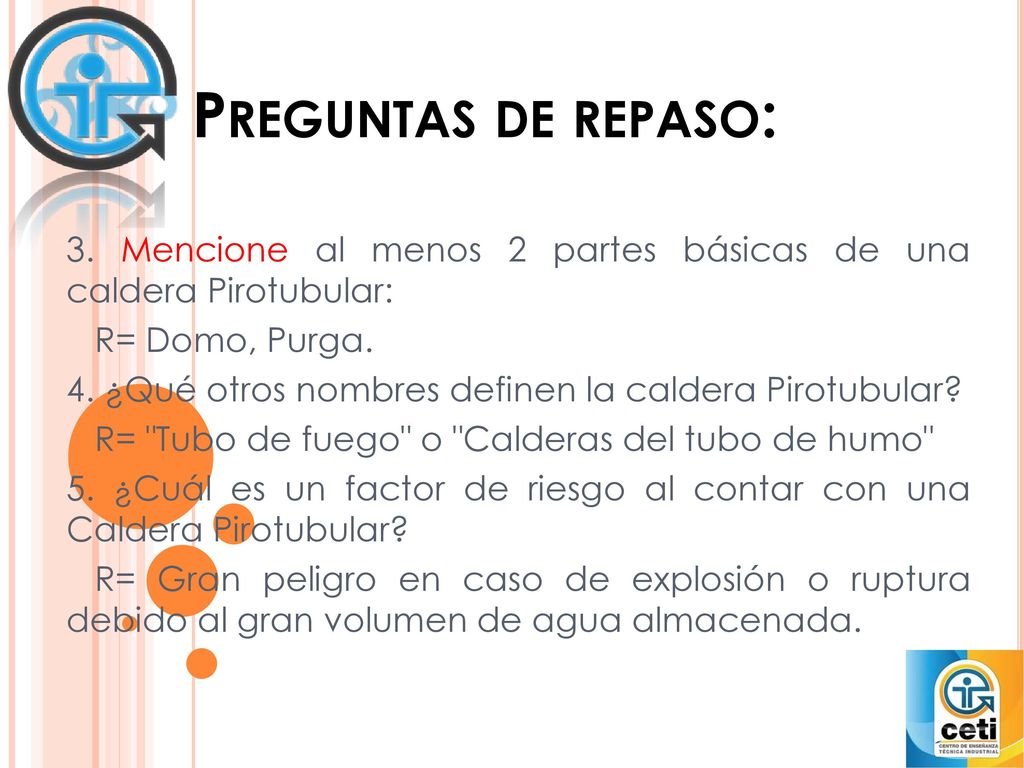

16 Preguntas de repaso: 3. Mencione al menos 2 partes básicas de una caldera Pirotubular: R= Domo, Purga. 4. ¿Qué otros nombres definen la caldera Pirotubular? R= "Tubo de fuego" o "Calderas del tubo de humo" 5. ¿Cuál es un factor de riesgo al contar con una Caldera Pirotubular? R= Gran peligro en caso de explosión o ruptura debido al gran volumen de agua almacenada.
