1 PROF. ING. GREGORIO BERMÚEZ

2 Definición: Las calderas, son recipientes que trabajan a presión, para transferir calor de la combustión, a un fluido, siendo la mas común la conversión del agua en vapor. Las fuentes de calor mas usadas son:  Carbón, Combustibles líquidos o gaseosos.  Papel, madera, etc.  Gases calientes de procesos industriales.

3 Las calderas se clasifican según:  Presión y temperatura de trabajo.  Tipo y forma de quemar el combustible.  Por el tipo de paso de humos. CLASIFICACIÓN DE LAS CALDERAS Clasificación por Presión Baja Presión 15 psi – 60 psi Media Presión 60 psi – 150 psi Alta Presión 150 psi – 250 psi

4 CLASIFICACIÓN DE LAS CALDERAS Clasificación por el Tipo de Combustible SólidoLíquidoGaseoso Gas Natural Gas Propano GLP Gas Butano Fuel Oil Keroseno Carbón, Bagazo, Aserrín, Basuras y otros

5 CLASIFICACIÓN DE LAS CALDERAS La Forma de Quemar el Combustible Caldera de Carbón Calderas de Combustible Líquido Calderas de Combustible Gaseoso Gas premezclado Mezcla en boquilla Atmosféricos Presión mecánica Baja presión de atomización Alta presión de atomización Keroseno Carbón Pulverizado Parrilla Estática

6 CLASIFICACIÓN DE LAS CALDERAS Paso de los Humos Calderas AcuatubularesCalderas Pirotubulares

7 Las calderas pirotubulares están provistas de unos tubos a través de cuyo interior circulan los gases de combustión, estando rodeados de agua por el exterior. Los tubos se instalan normalmente en la parte inferior de un tambor sencillo, debajo del nivel de agua, de forma que nunca estén secos. CALDERAS PIROTUBULARES

8 Las calderas pirotubulares pueden ser horizontales o verticales. En las primeras, prácticamente todo el espacio del cilindro de la caldera está ocupado por tubos, el volumen del vapor se ha reducido al mínimo, usándose un domo para su recolección. Todos los tubos se encuentran sumergidos, para evitar así las tensiones que se originan en los tubos secos La caldera vertical se emplea fundamentalmente cuando existen problemas de espacio. Estas calderas son adecuadas en instalaciones con, presiones de trabajo inferior a unos 20 bar y capacidad de producción menor de las 20 t/h. Debido al gran volumen de agua que almacenan, presentan el inconveniente de tener un tiempo largo de puesta en régimen. CALDERAS PIROTUBULARES

9 Los productos de la combustión rodean usualmente los tubos y el agua esta en el interior de éstos que se inclinan hacia un recipiente o domo en el punto más alto de la Caldera. Las configuraciones de estos tubos describe por lo general el tipo de Caldera. Se suministran en aplicaciones industriales con capacidades hasta un millón de Ibs de vapor por hora. Las presiones de diseño varían desde 100 psig hasta 1200 o 1400 psig con temperaturas de vapor que varían desde la saturación hasta 540°C. CALDERAS ACUOTUBULARES

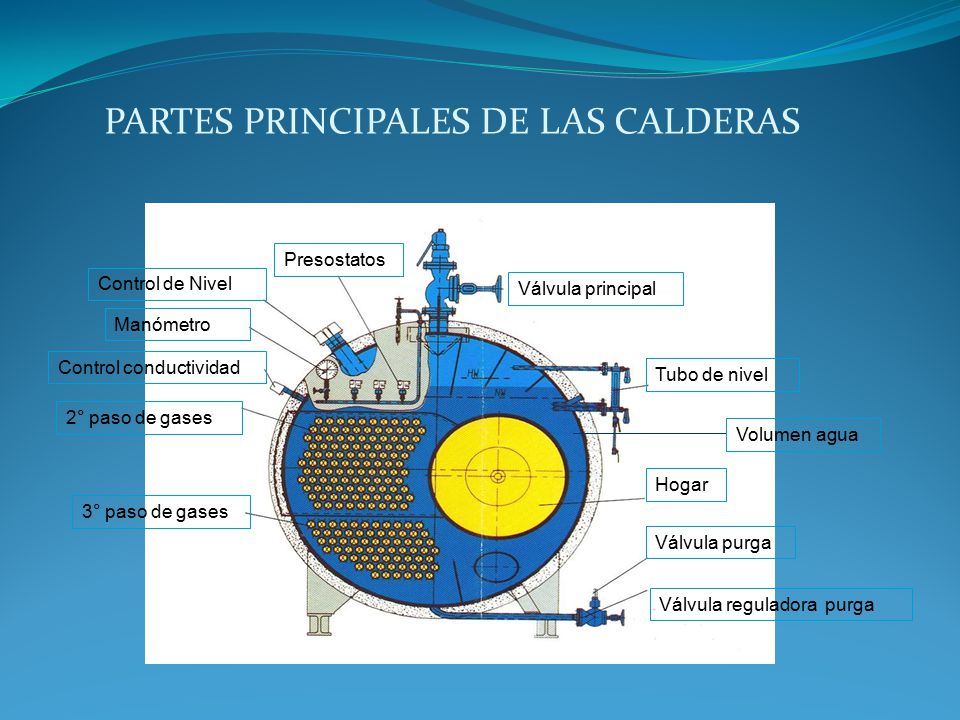

10 PARTES PRINCIPALES DE LAS CALDERAS Hogar Manómetro Válvula principal Volumen agua Tubo de nivel Presostatos Control de Nivel Control conductividad 2° paso de gases 3° paso de gases Válvula reguladora purga Válvula purga

11 PARTES PRINCIPALES DE LAS CALDERAS soporte panel de control Quemador Base Control de nivel de agua Purga Tapa hombre Separa dor de Agua Válvula de Vapor Válvula Seguridad Entrada agua Cuerpo de presión Visor de llama Tapa mano

12 CALDERAS PIROTUBULAR

13

14
