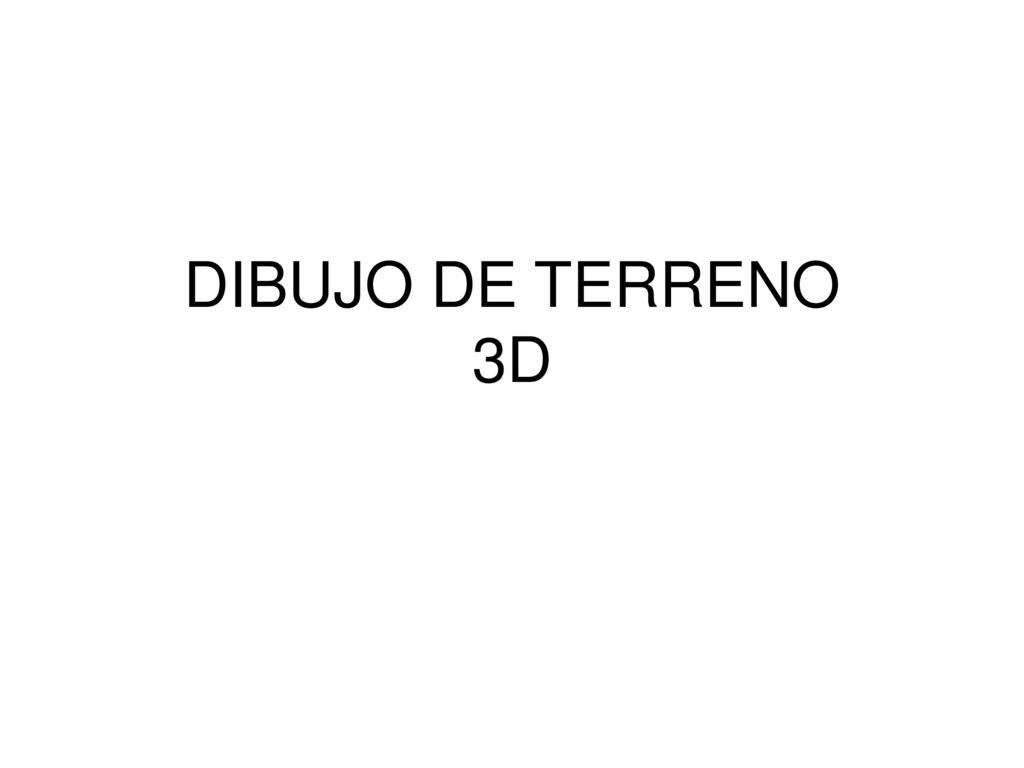

DIBUJO DE TERRENO 3D
2
CONCEPTO CURVAS DE NIVEL
Si tenemos un terreno u objeto cualquiera
3

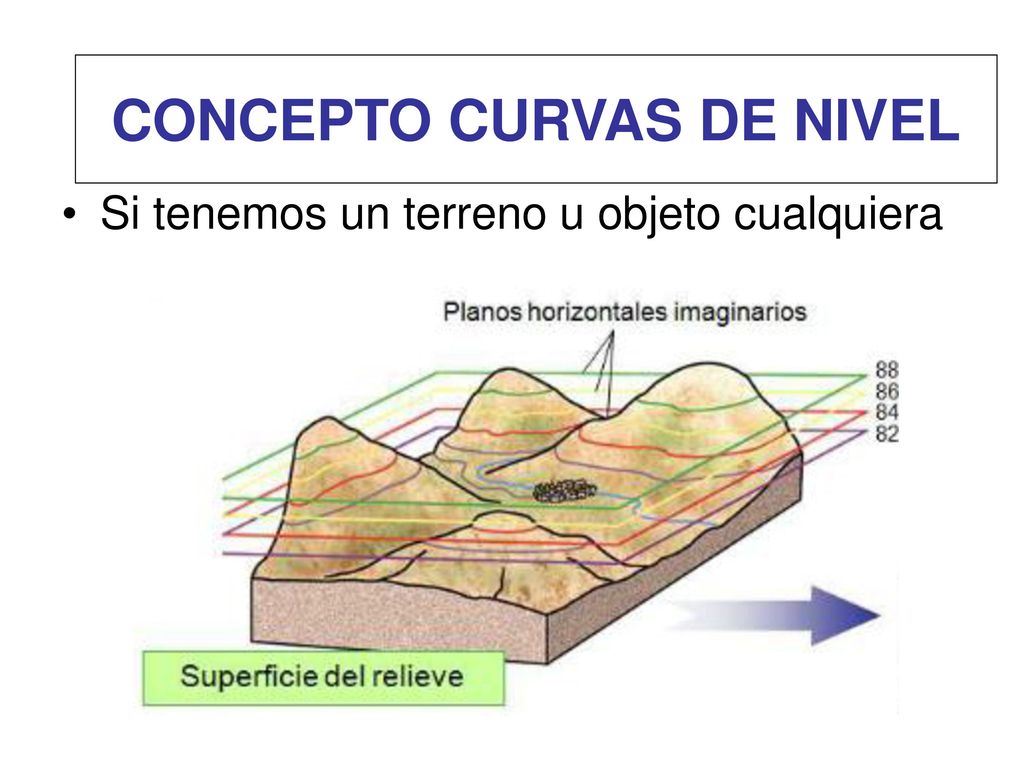

CONCEPTO CURVAS DE NIVEL

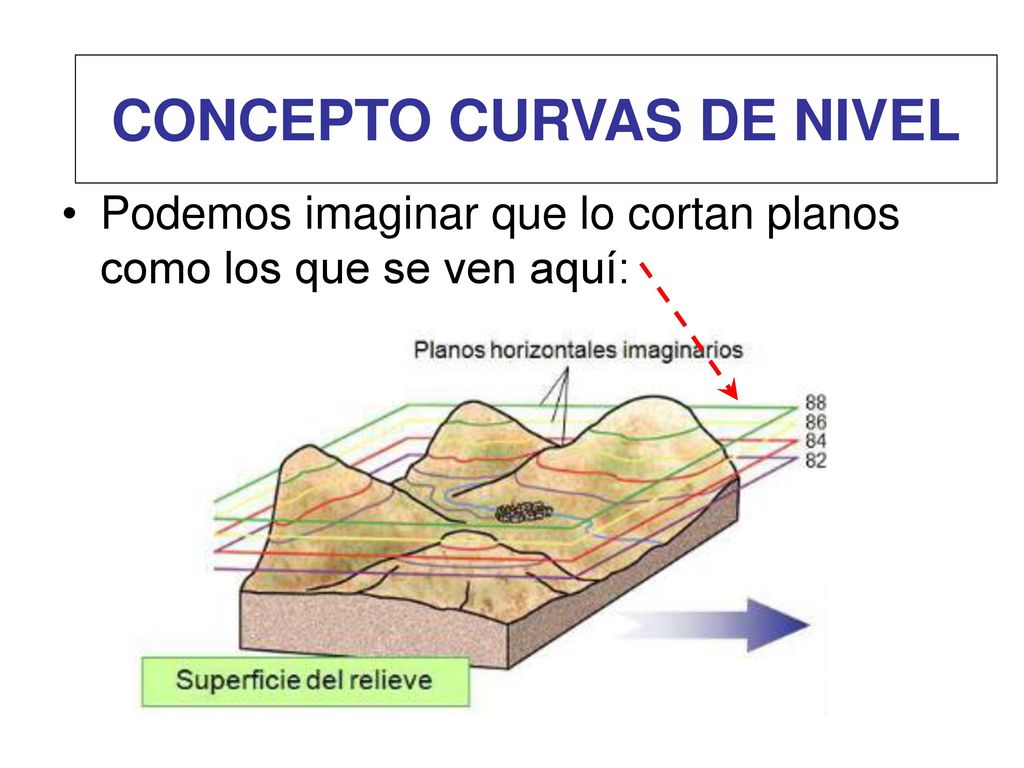

Podemos imaginar que lo cortan planos como los que se ven aquí:
4
CONCEPTO CURVAS DE NIVEL
Si proyectamos los cortes de esos planos, cada perímetro de corte formara una curva
5
CONCEPTO CURVAS DE NIVEL

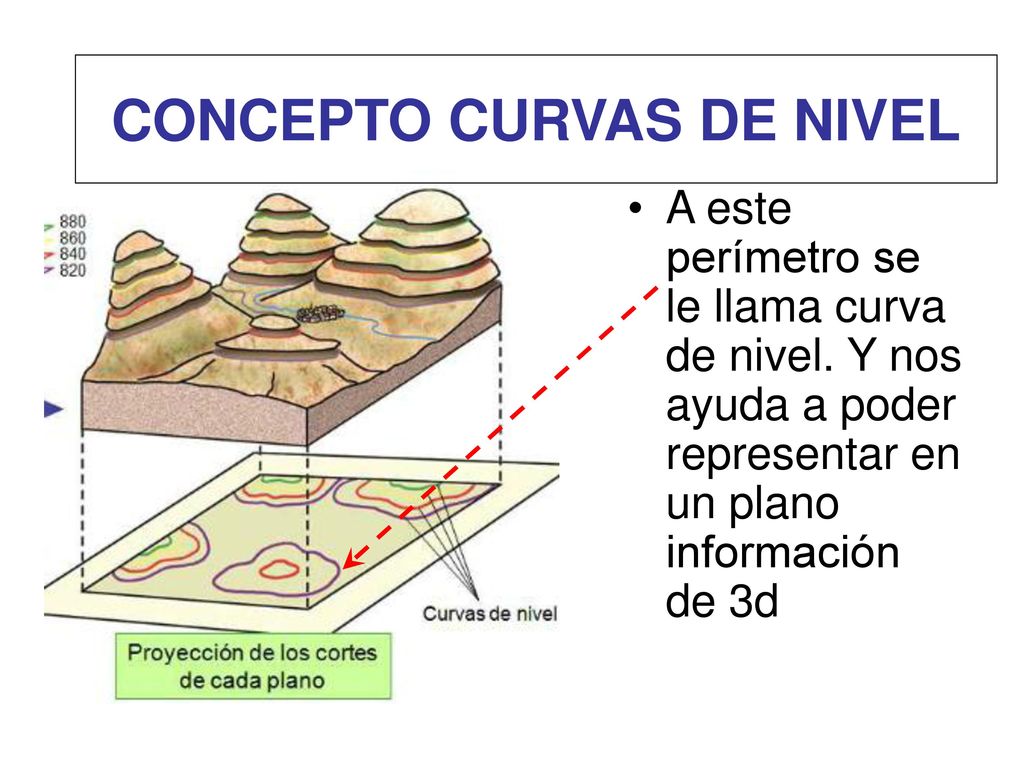

A este perímetro se le llama curva de nivel. Y nos ayuda a poder representar en un plano información de 3d
6
CONCEPTO CURVAS DE NIVEL

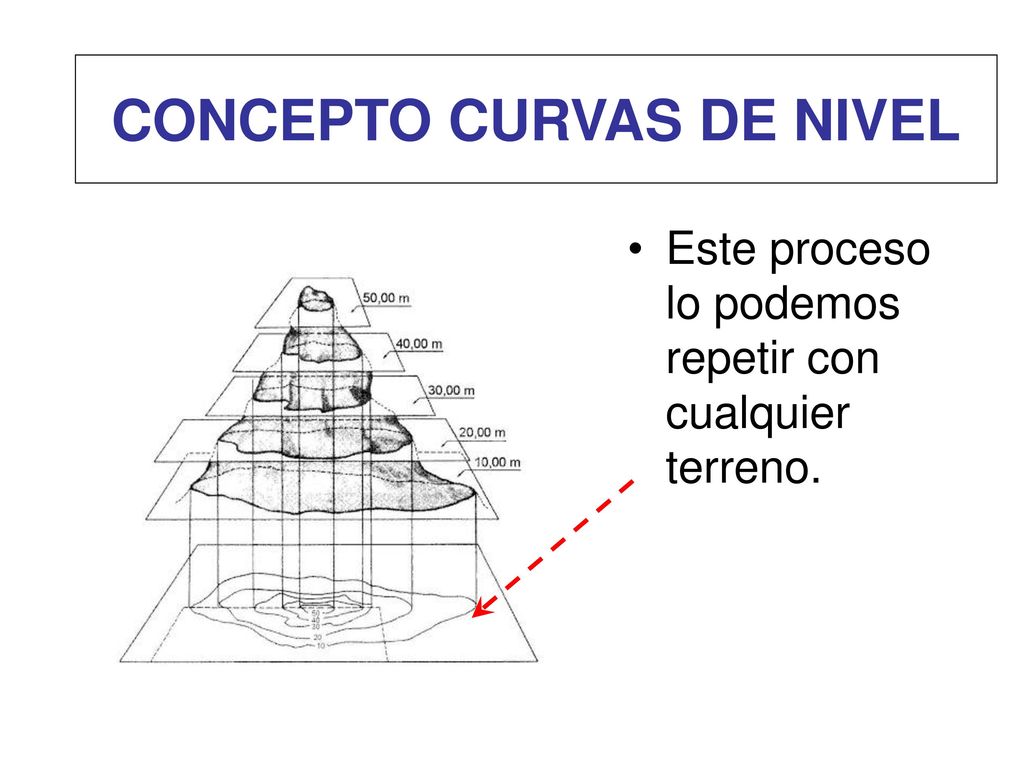

Este proceso lo podemos repetir con cualquier terreno.
7

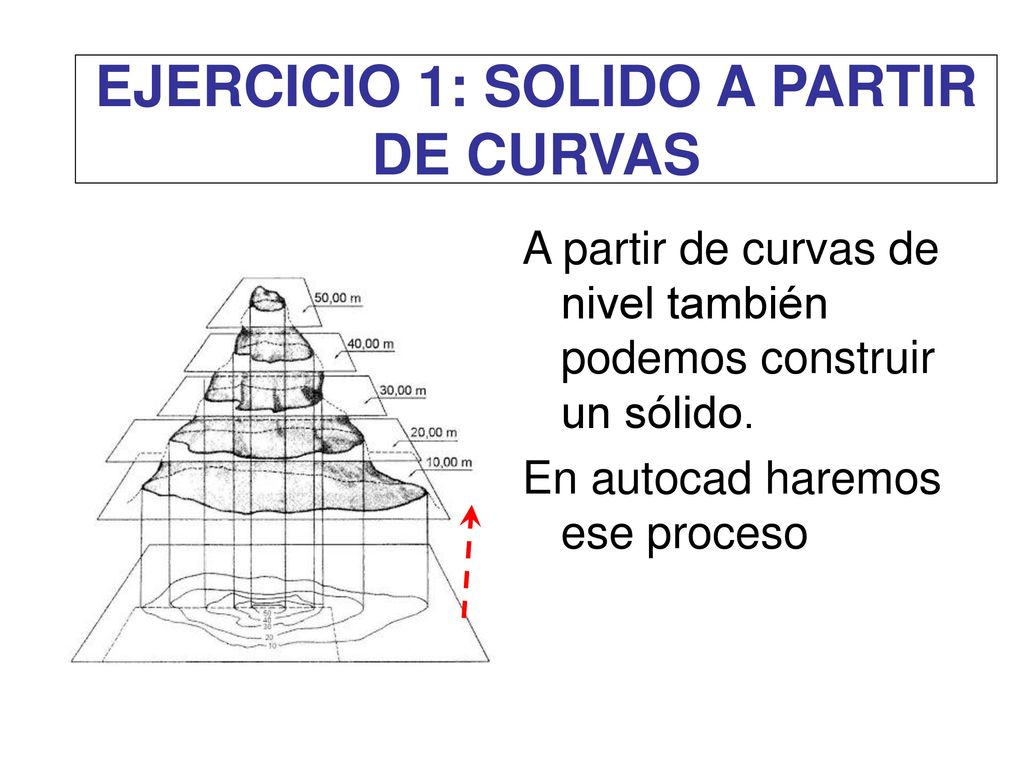

EJERCICIO 1: SOLIDO A PARTIR DE CURVAS
A partir de curvas de nivel también podemos construir un sólido. En autocad haremos ese proceso
8
EJERCICIO PARTE 1: INSERTAR IMAGEN Y DIBUJAR CURVAS
9
PASO 1: INSERTAR LA IMAGEN A ESCALA
10

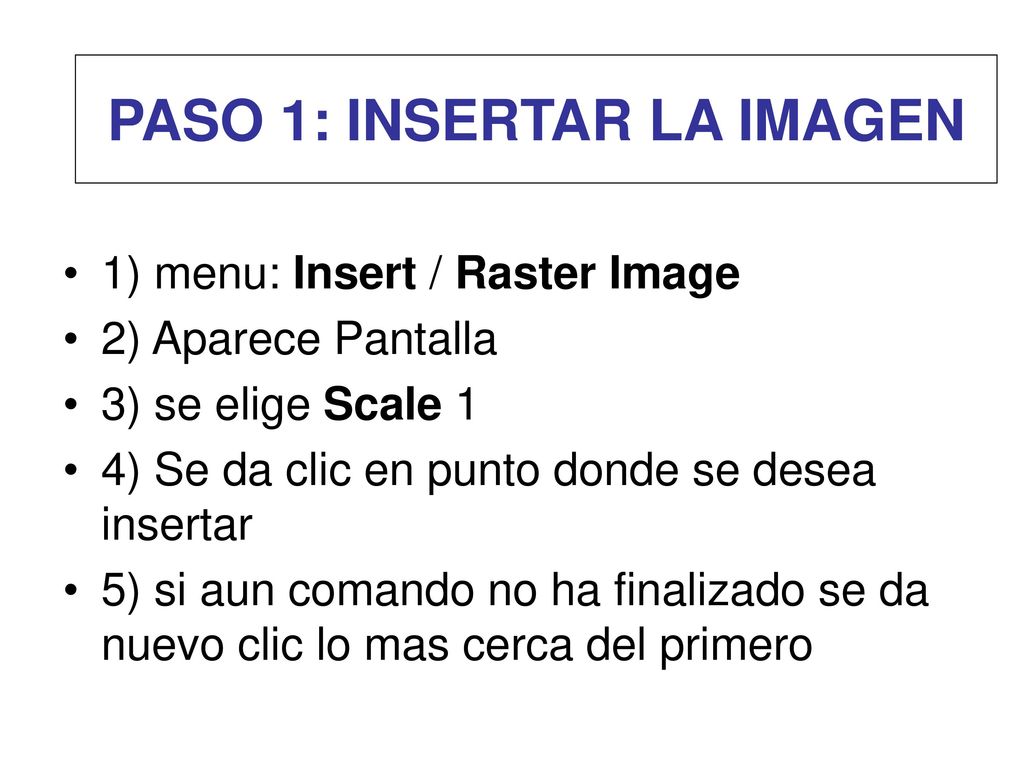

PASO 1: INSERTAR LA IMAGEN
1) menu: Insert / Raster Image 2) Aparece Pantalla 3) se elige Scale 1 4) Se da clic en punto donde se desea insertar 5) si aun comando no ha finalizado se da nuevo clic lo mas cerca del primero
11

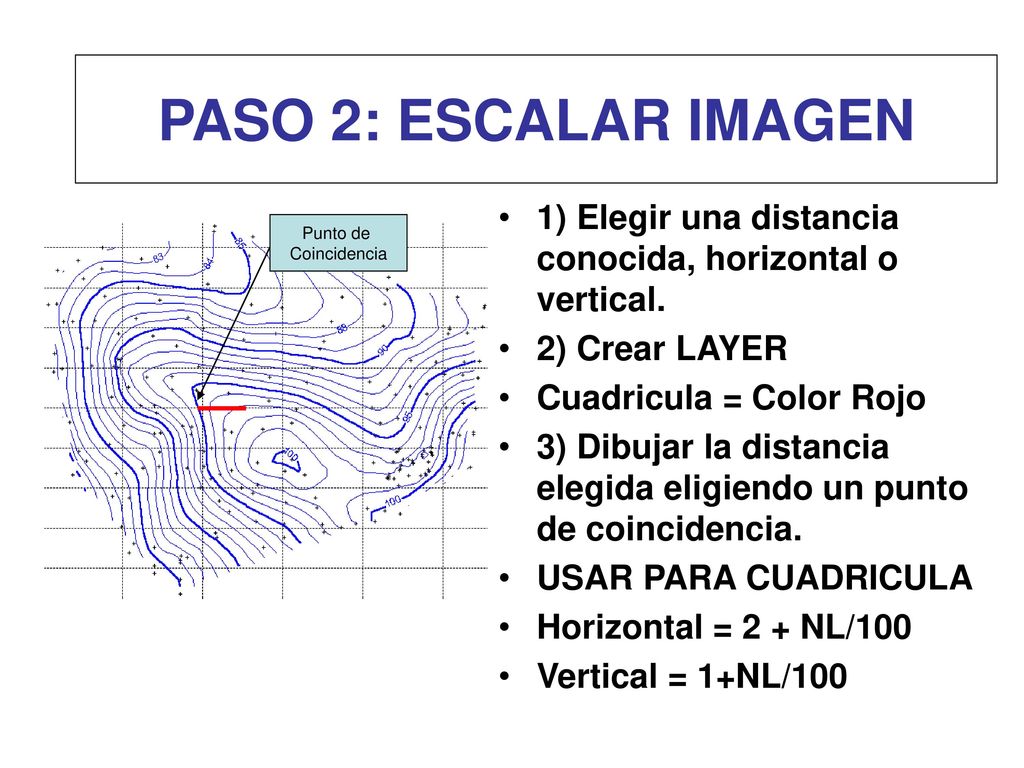

PASO 2: ESCALAR IMAGEN 1) Elegir una distancia conocida, horizontal o vertical. 2) Crear LAYER Cuadricula = Color Rojo 3) Dibujar la distancia elegida eligiendo un punto de coincidencia. USAR PARA CUADRICULA Horizontal = 2 + NL/100 Vertical = 1+NL/100 Punto de Coincidencia
12

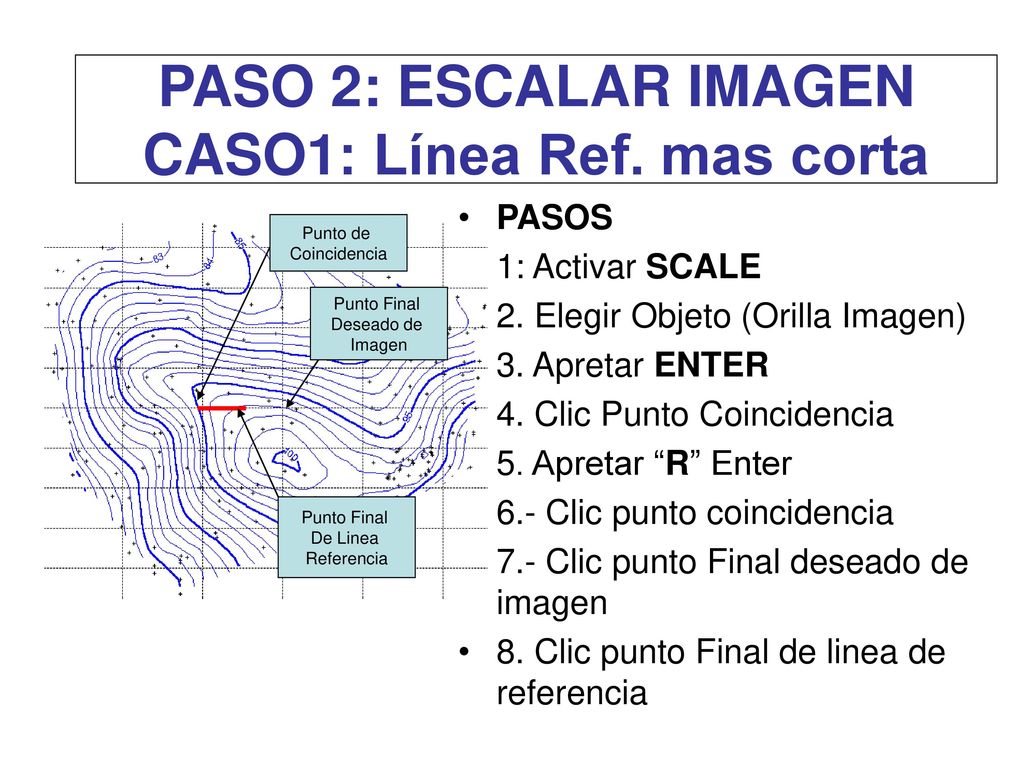

PASO 2: ESCALAR IMAGEN CASO1: Línea Ref. mas corta
PASOS 1: Activar SCALE 2. Elegir Objeto (Orilla Imagen) 3. Apretar ENTER 4. Clic Punto Coincidencia 5. Apretar “R” Enter 6.- Clic punto coincidencia 7.- Clic punto Final deseado de imagen 8. Clic punto Final de linea de referencia Punto de Coincidencia Punto Final Deseado de Imagen Punto Final De Linea Referencia
13

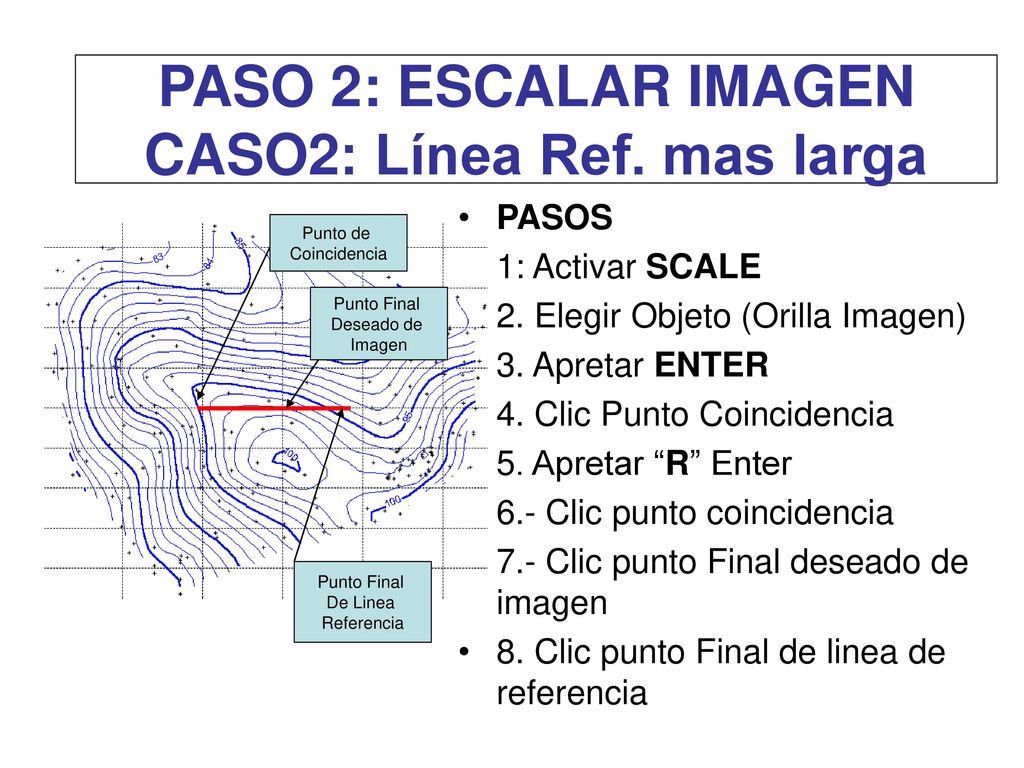

PASO 2: ESCALAR IMAGEN CASO2: Línea Ref. mas larga
PASOS 1: Activar SCALE 2. Elegir Objeto (Orilla Imagen) 3. Apretar ENTER 4. Clic Punto Coincidencia 5. Apretar “R” Enter 6.- Clic punto coincidencia 7.- Clic punto Final deseado de imagen 8. Clic punto Final de linea de referencia Punto de Coincidencia Punto Final Deseado de Imagen Punto Final De Linea Referencia
14

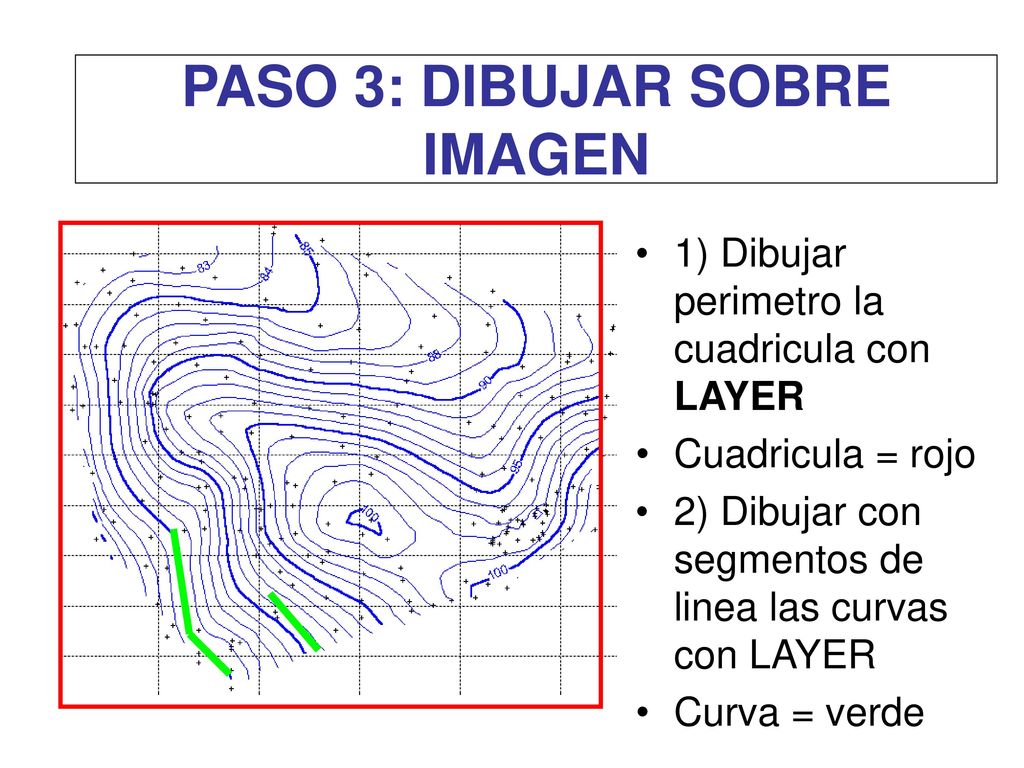

PASO 3: DIBUJAR SOBRE IMAGEN
1) Dibujar perimetro la cuadricula con LAYER Cuadricula = rojo 2) Dibujar con segmentos de linea las curvas con LAYER Curva = verde
15
EJERCICIO PARTE 2: ARMANDO PERFIL
16

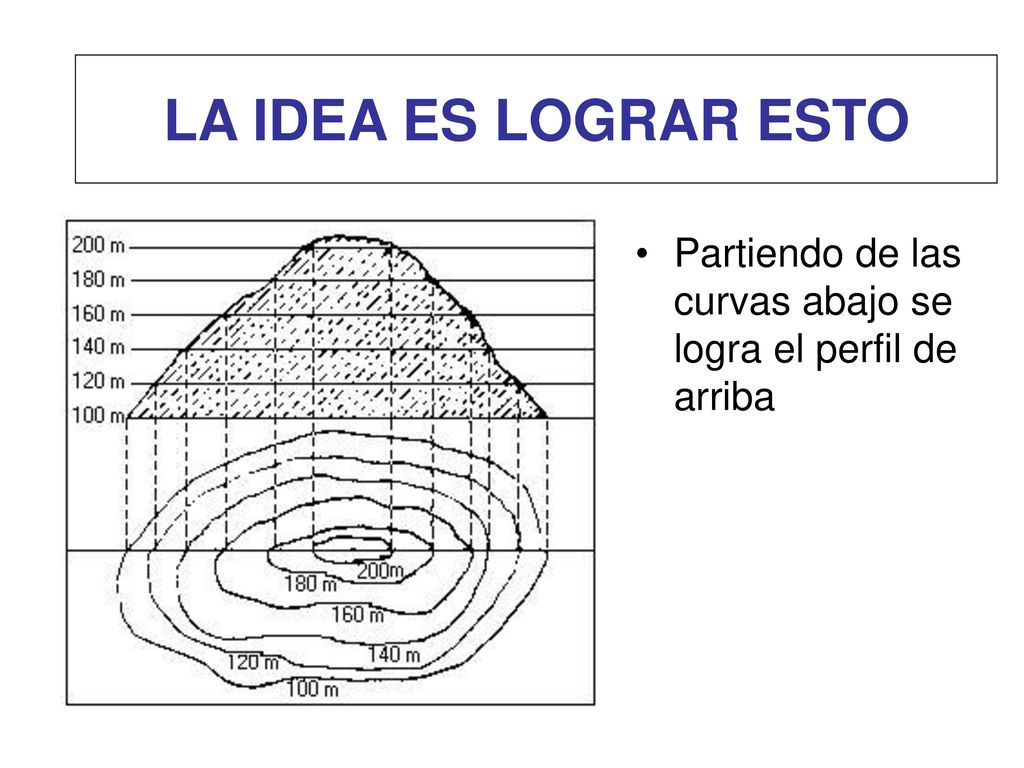

LA IDEA ES LOGRAR ESTO Partiendo de las curvas abajo se logra el perfil de arriba
17

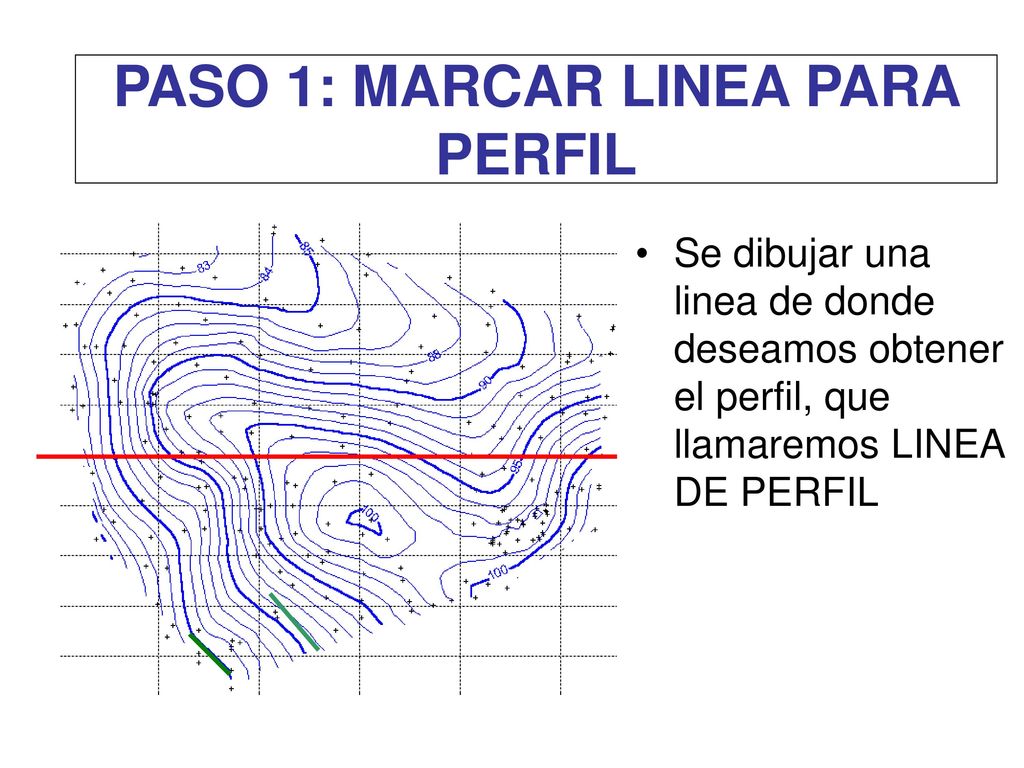

PASO 1: MARCAR LINEA PARA PERFIL
Se dibujar una linea de donde deseamos obtener el perfil, que llamaremos LINEA DE PERFIL
18

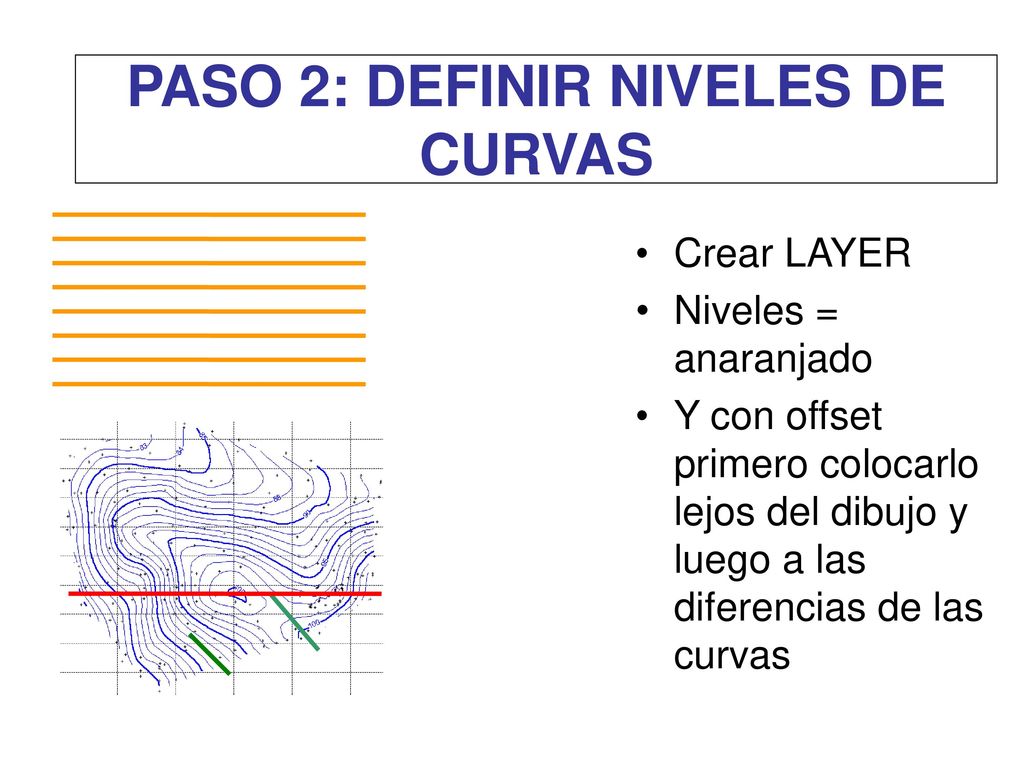

PASO 2: DEFINIR NIVELES DE CURVAS
Crear LAYER Niveles = anaranjado Y con offset primero colocarlo lejos del dibujo y luego a las diferencias de las curvas
19

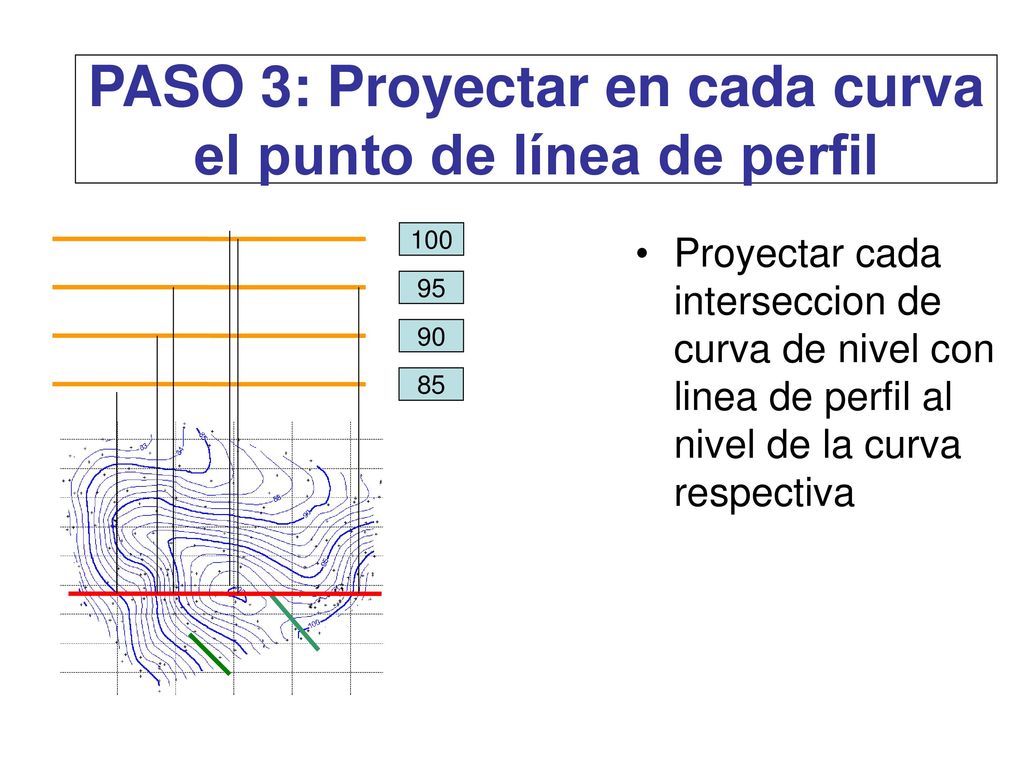

PASO 3: Proyectar en cada curva el punto de línea de perfil
100 Proyectar cada interseccion de curva de nivel con linea de perfil al nivel de la curva respectiva 95 90 85
20

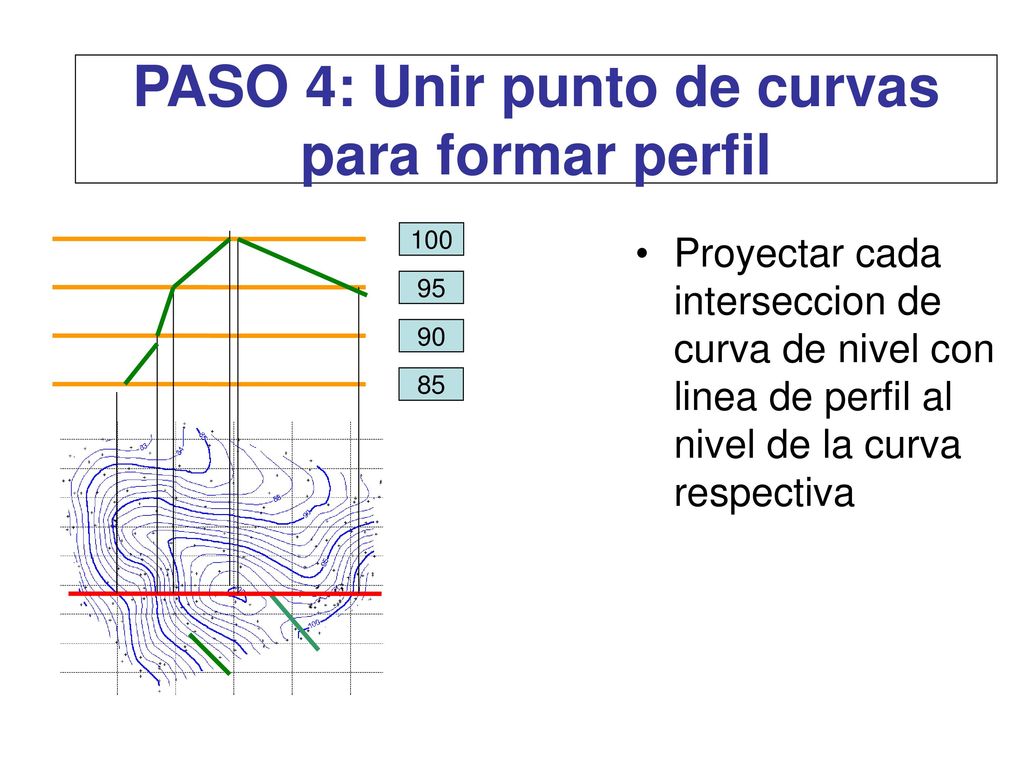

PASO 4: Unir punto de curvas para formar perfil
100 Proyectar cada interseccion de curva de nivel con linea de perfil al nivel de la curva respectiva 95 90 85
21

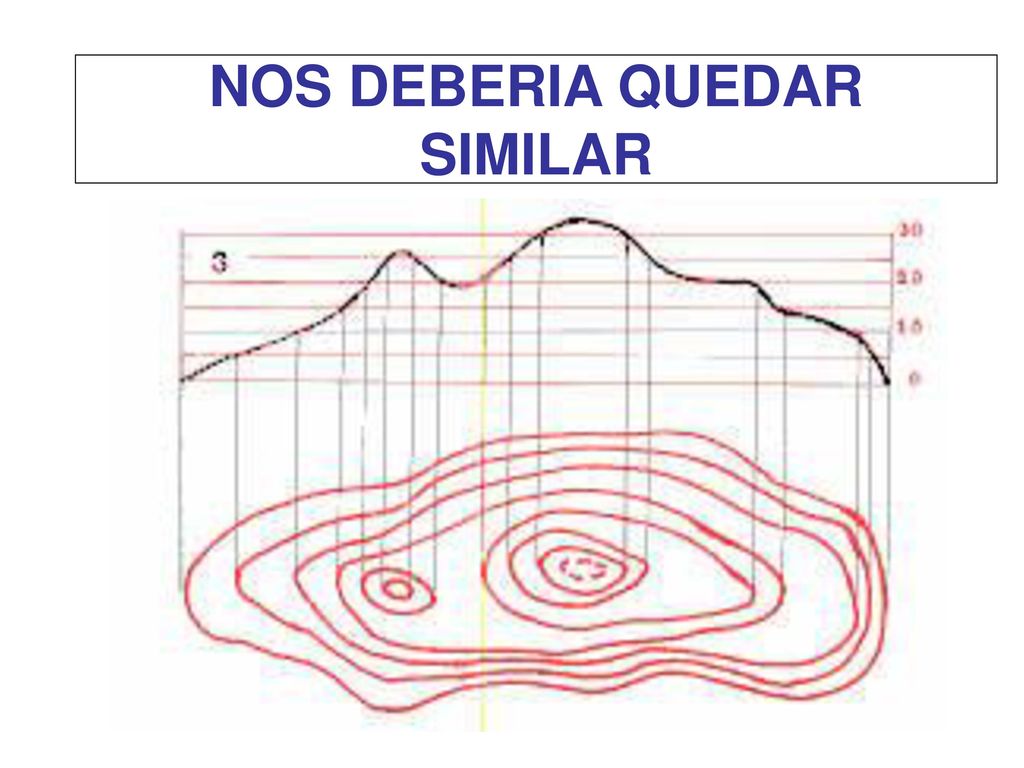

NOS DEBERIA QUEDAR SIMILAR
22
EJERCICIO PARTE 3: LEVANTAR EN 3D
23
PASO 1: COPIAR CURVAS Y LINEA DE CORTE
Se dibujar una linea de donde deseamos obtener el perfil, que llamaremos LINEA DE PERFIL
24

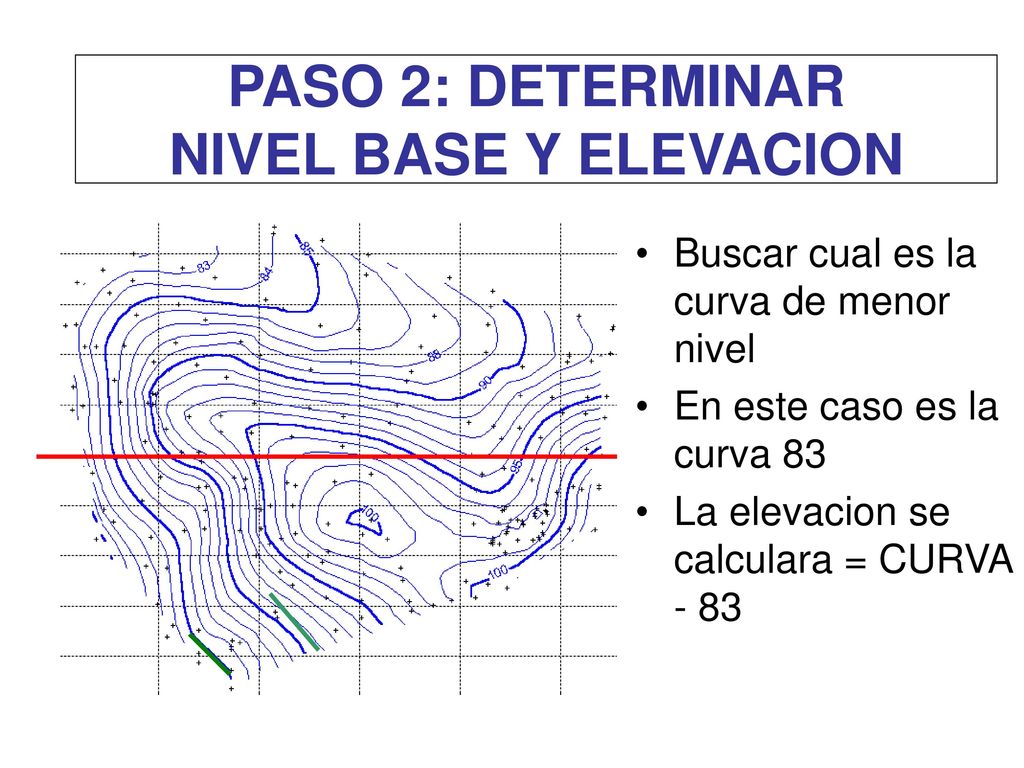

PASO 2: DETERMINAR NIVEL BASE Y ELEVACION
Buscar cual es la curva de menor nivel En este caso es la curva 83 La elevacion se calculara = CURVA - 83
25

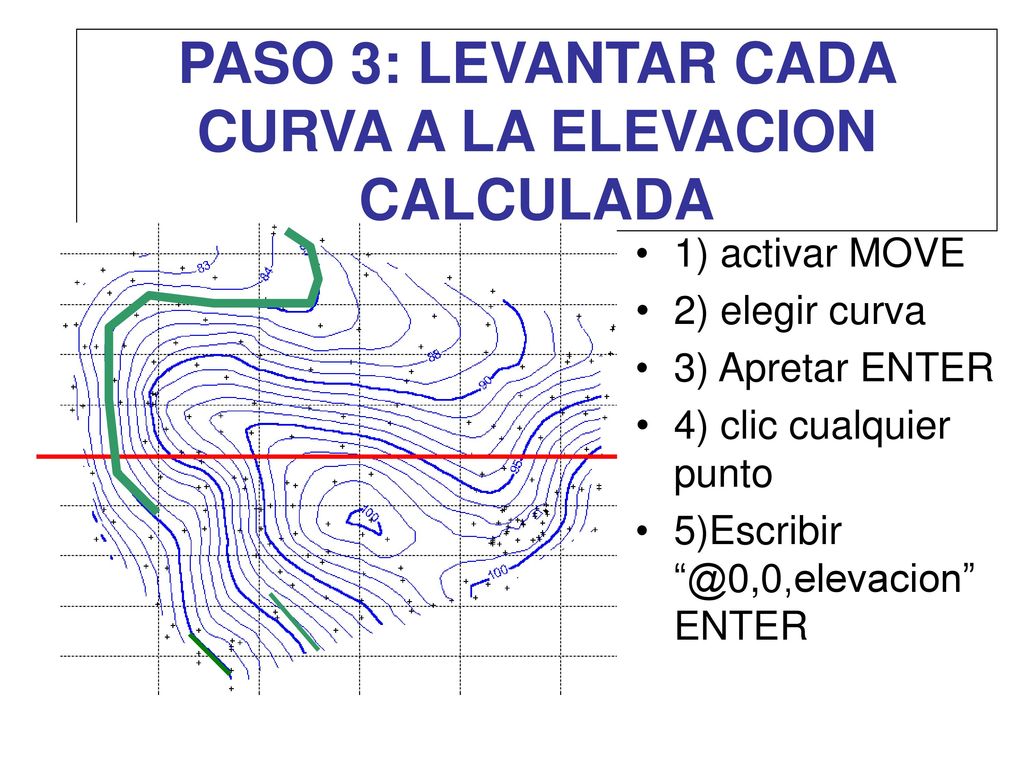

PASO 3: LEVANTAR CADA CURVA A LA ELEVACION CALCULADA
1) activar MOVE 2) elegir curva 3) Apretar ENTER 4) clic cualquier punto 5)Escribir ENTER
26

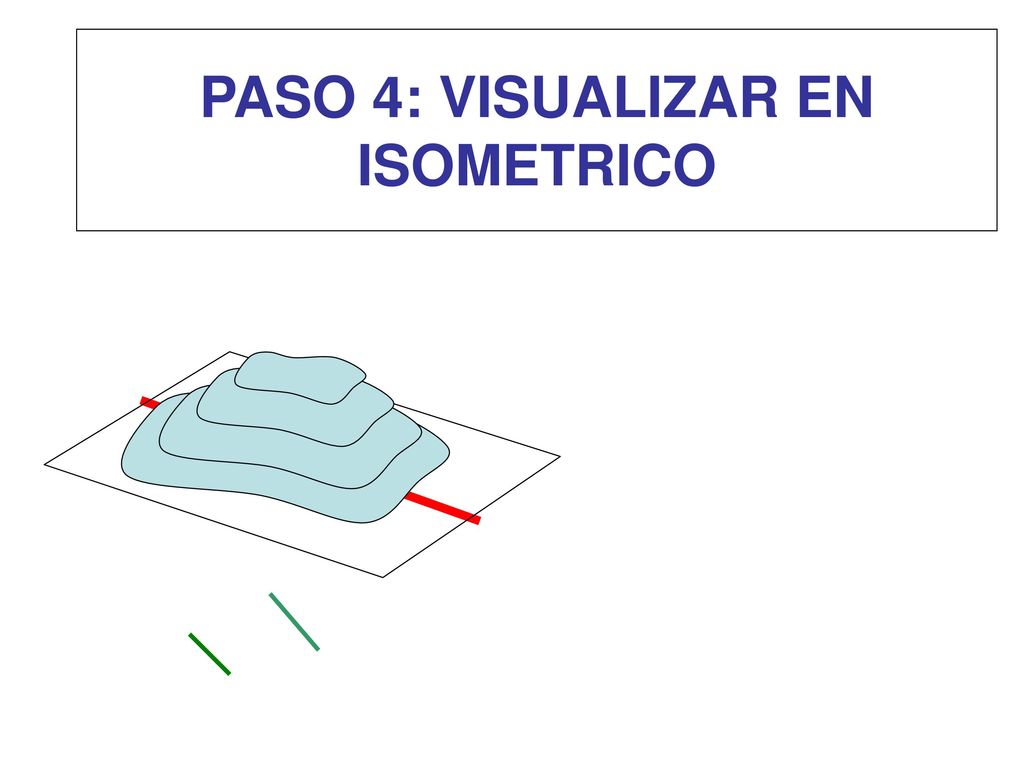

PASO 4: VISUALIZAR EN ISOMETRICO
27

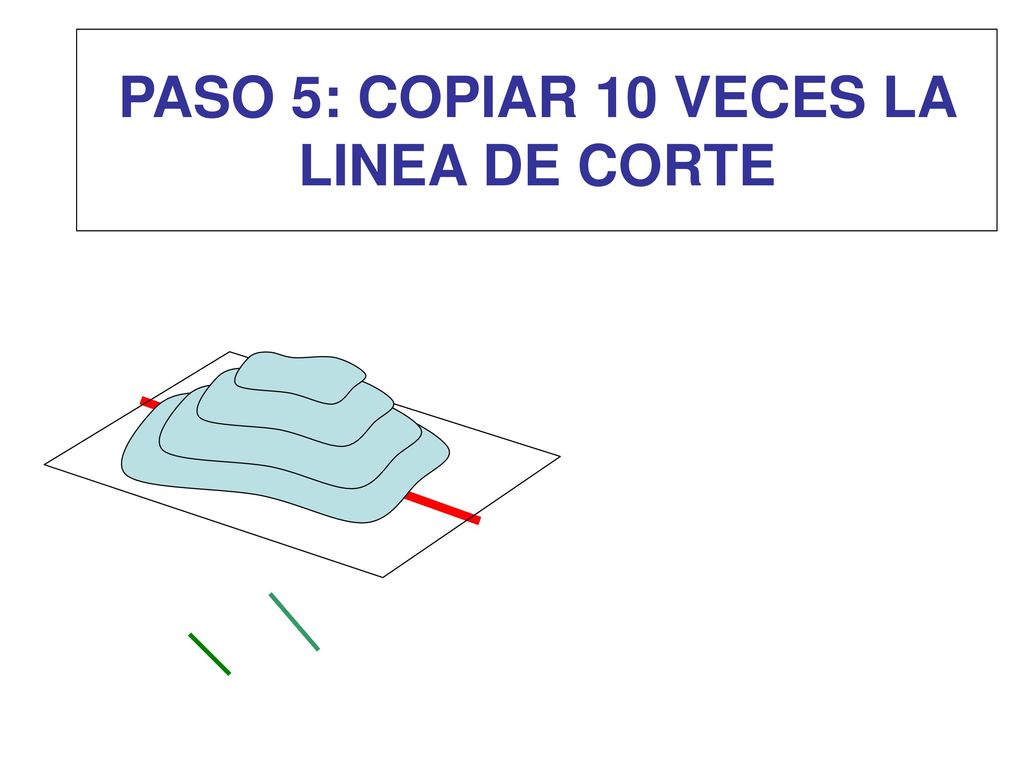

PASO 5: COPIAR 10 VECES LA LINEA DE CORTE
28

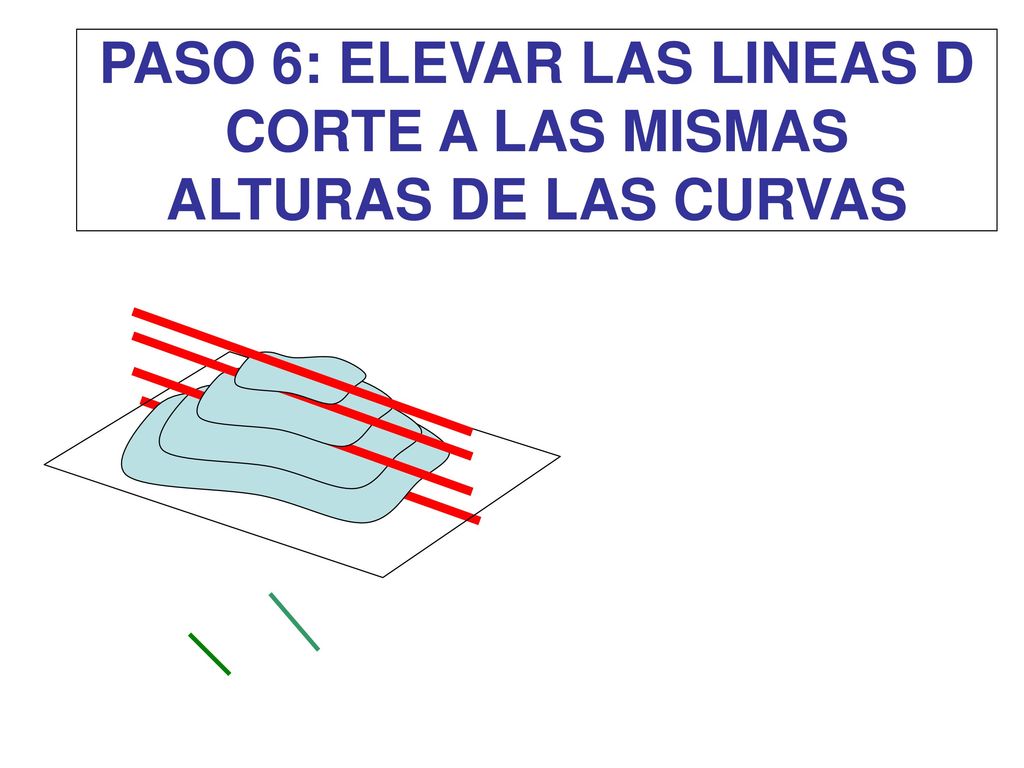

PASO 6: ELEVAR LAS LINEAS D CORTE A LAS MISMAS ALTURAS DE LAS CURVAS
29

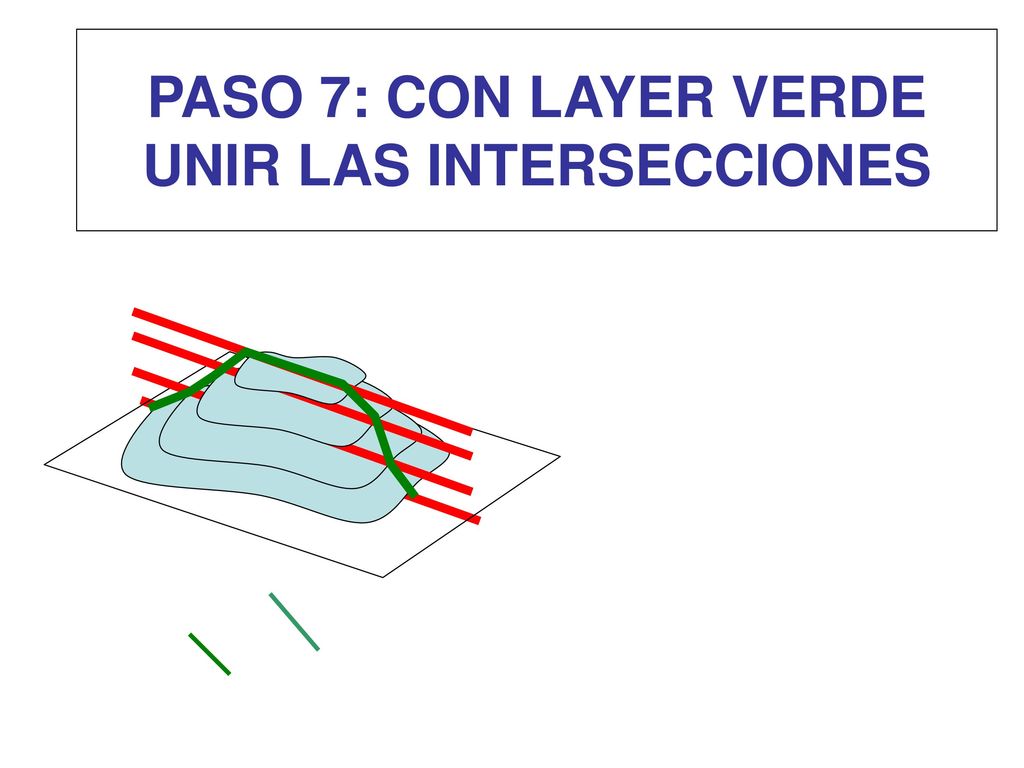

PASO 7: CON LAYER VERDE UNIR LAS INTERSECCIONES
