COMO HACER UN ISOMETRICO DE UNA TORRE EFFIEL

Presentación del tema: "COMO HACER UN ISOMETRICO DE UNA TORRE EFFIEL"— Transcripción de la presentación:

1 COMO HACER UN ISOMETRICO DE UNA TORRE EFFIEL

2 QUE ES UN ISOMETRICO Es un método de dibujo que permite, representar en 3D un dibujo, midiendo directamente en el papel, cada eje, x, y, z. Dos ejes (x,y) se dibujan a 30 grados de inclinación, el eje z se dibuja vertical

3 EJES DEL ISOMETRICO Vista Uno
Angulo de 30 Grados Z X Angulo de 30 Grados Y

4 EJES DEL ISOMETRICO Vista Dos
Z Angulo de 30 Grados Angulo de 30 Grados Y X

5 PLANOS DEL ISOMETRICO Z X,Z Y,Z X,Y Y X

6 PLANOS DEL ISOMETRICO Z X Y

7 CUBO ISOMETRICO

8 COMO DIBUJAR PUNTOS EN 3D Y UNA LINEA EN 3D

9 PUNTO A (x=2,y=1,z=3) Z Y X

10 PUNTO B(x=3,y=3,z=3) Z Y X

11 UNIR LINEA DE: PUNTO A (x=2,y=1,z=3) al PUNTO B (x=3,y=3,z=3)

12 COMO DIBUJAR UNA TORRE EN ISOMETRICO

13 PASO 1: CONCEPTUALIZAR EL DIBUJO

14 PASO 2: ESTABLECER DIMENSIONES MAXIMAS
CUBO CONTENEDOR 11 mts 3 mts 4 mts

15 PASO 3: VER FACHADAS TECNICAS CON DIMENSIONES
Fachada Izquierda Fachada Derecha

16 PASO 4: ESTABLECER PLANOS DE ANALISIS
Plano Altura 11 mts 11 mts Plano Altura 6 mts 3 mts Plano Altura 3 mts 3 mts Plano Altura 0 mts

17 PASO 5: VER DATOS EN PLANOS. COLUMNAS
Plano Altura 11 mts Plano Altura 6 mts Plano Altura 3 mts Plano Altura 0 mts Fachadas

18 PASO 6: ESTABLECER PUNTOS DE REFERENCIA EN PLANOS

19 PASO 7: DIBUJAR LINEAS VISIBLES (USAR IMAGINACION)

20 PASO 8: ENCONTRAR MITADES

21 PASO 9: UNIRLINEAS EN BASE A PUNTOS DE REFERENCIA

22 PASO 10: FINALMENTE SOMBREAR LAS ZONAS SÓLIDAS, Y BORRAR LINEAS ESCONDIDAS

23 COMO HACER PROYECCIONES O FACHADAS EN ISOMETRICO

24 PASO 1: DIBUJAR EL CUBO QUE CONTIENE AL DIBUJO

25 PASO 2: DIBUJAR LOS PLANOS DE PROYECCION DEL CUBO

26 PASO 3: PROYECTA LOS PLANOS DE REFERENCIA

27 PASO 3: PROYECTA DOS PUNTOS DE REFERENCIA Y LUEGO LA LINEA QUE LOS UNE

28 PASO 4: UNIR RESTO DE PUNTOS

29 PASO 5: ESTABLECER LINEAS MEDIAS

30 PASO 6: UNIR RESTO DE PUNTOS

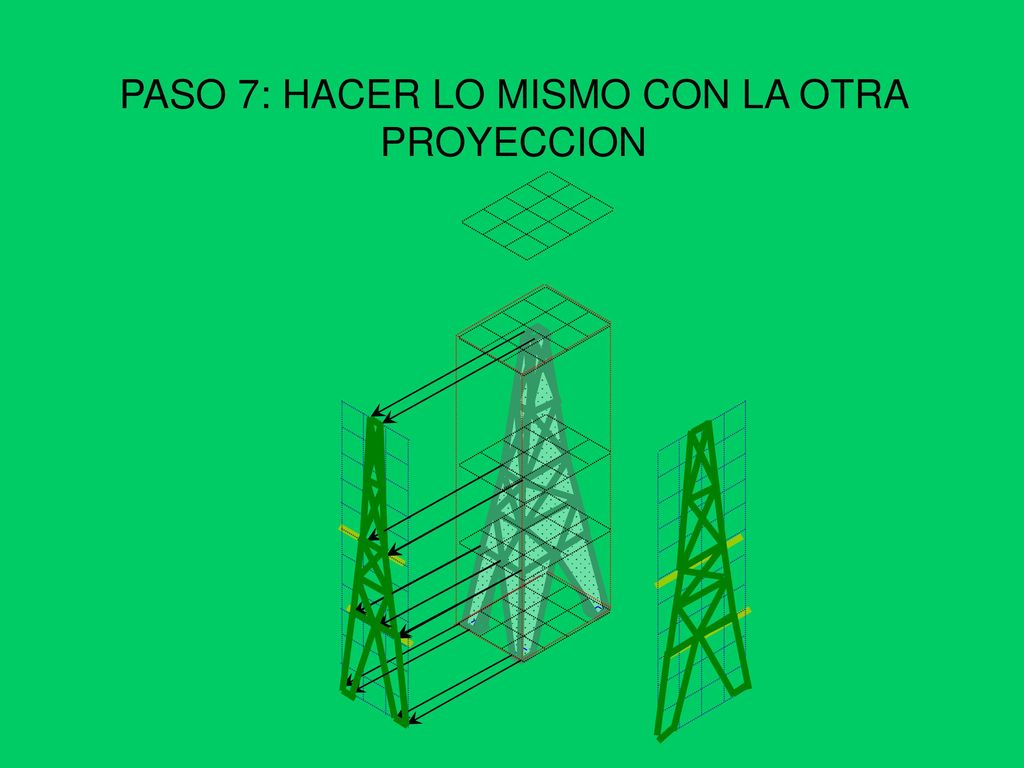

31 PASO 7: HACER LO MISMO CON LA OTRA PROYECCION
