INSTALACIÓN DE GRUPOS ELECTRÓGENOS

Presentación del tema: "INSTALACIÓN DE GRUPOS ELECTRÓGENOS"— Transcripción de la presentación:

1 INSTALACIÓN DE GRUPOS ELECTRÓGENOS
Andreé Decurt – Ingeniero de Aplicaciones Febrero 2014

2 CONCEPTOS BÁSICOS Cummins Confidential

3 GRUPO ELECTRÓGENO Un Grupo Electrógeno transforma la energía química del combustible (gasolina, petróleo, gas, etc.) en energía mecánica y luego en energía eléctrica. Podemos decir que un Grupo Electrógeno es una fuente de energía eléctrica. Cummins Confidential

4 PARTES DE UN GRUPO ELECTRÓGENO
Turbocargador Tablero de Control Filtro de Aire Interruptores de transferencia Alternador Radiador Motor Cummins Confidential

5 ACCESORIOS TIPICOS Cummins Confidential

6 PARÁMETROS ELÉCTRICOS
Voltaje: Unidad de medida: Voltio (V) Lo define el diseño del sistema eléctrico o de las cargas eléctricas del Cliente. Es importante para calcular la corriente nominal. Corriente: Unidad de medida: Amperio (A) Lo define el voltaje y la carga eléctrica total del Cliente. Es importante para seleccionar interruptor del grupo electrógeno, la capacidad del tablero de transferencia automática y para dimensionar los cables eléctricos. Cummins Confidential

7 PARÁMETROS ELÉCTRICOS
CIRCUITO HIDRÁULICO CIRCUITO ELÉCTRICO PRESIÓN = VOLTAJE CAUDAL = CORRIENTE Cummins Confidential

8 PARÁMETROS ELÉCTRICOS
Frecuencia Unidad de medida: Hertz (Hz) ó Ciclos/seg. En Perú es 60Hz, pero hay casos especiales donde la frecuencia es 50Hz. Cummins Confidential

9 PARÁMETROS ELÉCTRICOS
En una instalación eléctrica existen tres tipos de potencias: Potencia Aparente (S), Potencia Activa (P), Potencia Reactiva (Q). La capacidad o el tamaño de un Grupo Electrógeno se expresa en términos de su potencia, en kilowatts (kW) ó kilovoltamperios (kVA). El factor de potencia (Cos ᵩ)es la relación entre la Potencia Activa (P) y la Potencia Aparente (S). El factor de potencia de diseño de los Grupos Electrógenos es de 0.8 Cummins Confidential

10 PARÁMETROS ELÉCTRICOS
Cummins Confidential

11 CIRCUITOS TRIFASICOS Y MONOFASICOS
Cargas trifásicas: Motores, hornos, bombas. Cargas monofásicas: Iluminación, computadoras, electrodomésticos. Cummins Confidential

12 DIAGRAMA UNIFILAR Ilustran los componentes principales tales como generador(es), equipo de transferencia de energía, interruptores de protección de sobre corriente y el esquema general de conexión. Es importante para comunicar la información durante la planeación, instalación, arranque y/o servicio del sistema. Cummins Confidential

13 Ejemplo Diagrama Unifilar
Cummins Confidential

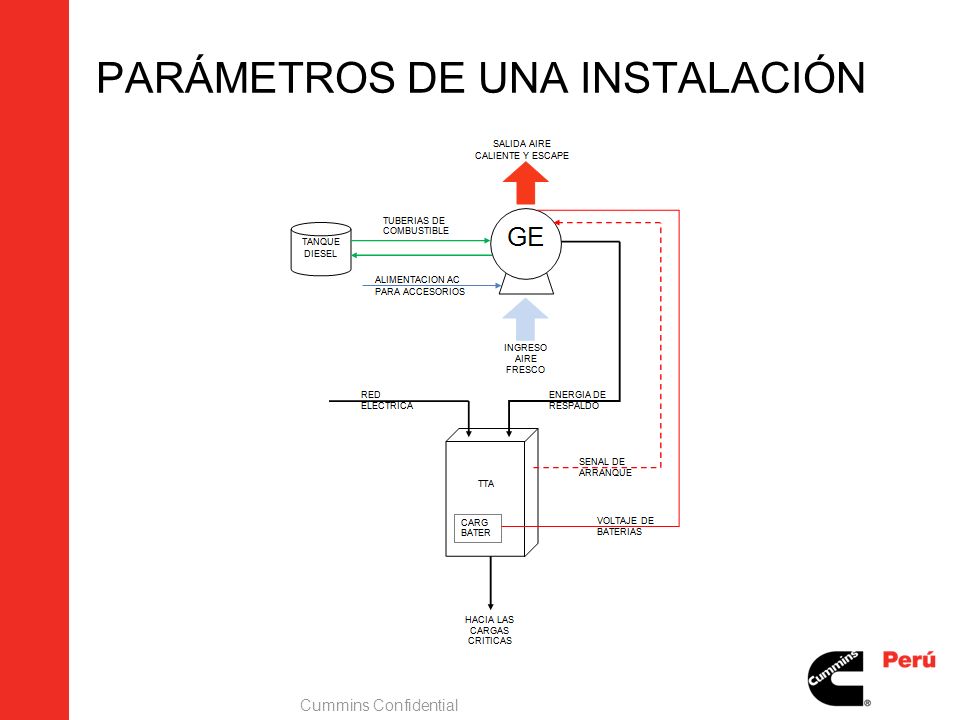

14 PARÁMETROS DE UNA INSTALACIÓN
Cummins Confidential
