Forma La forma de las partículas es una propiedad compleja, la cual, únicamente puede ser definida claramente para partículas que se aproximan a formas.

Presentación del tema: "Forma La forma de las partículas es una propiedad compleja, la cual, únicamente puede ser definida claramente para partículas que se aproximan a formas."— Transcripción de la presentación:

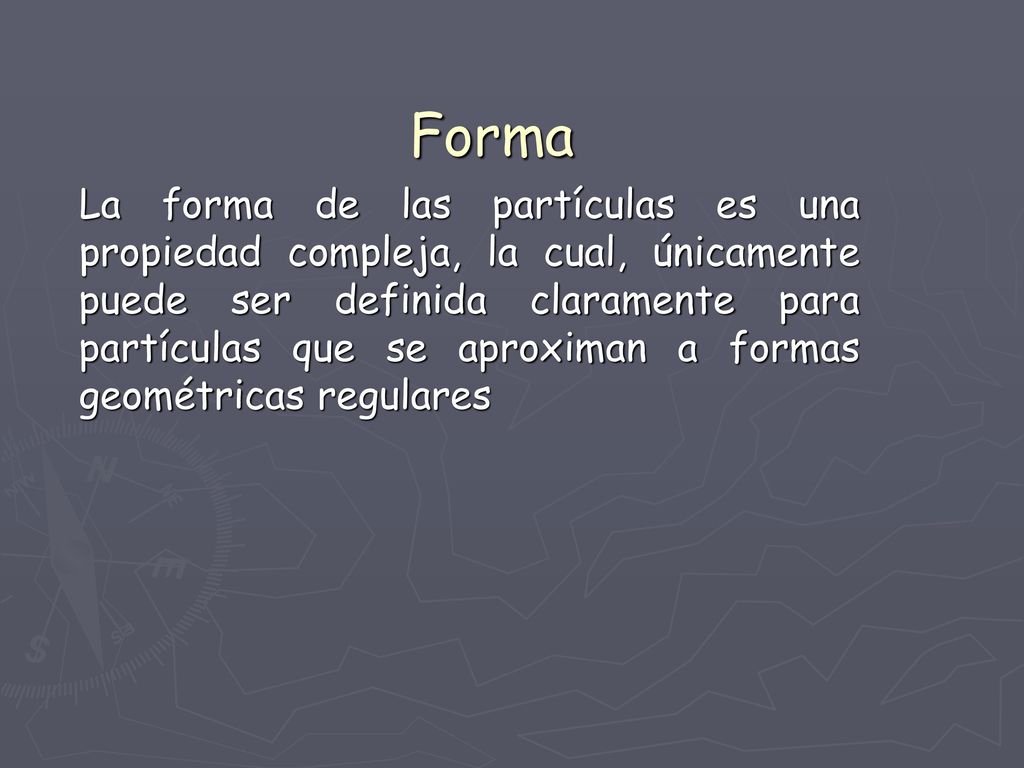

1 Forma La forma de las partículas es una propiedad compleja, la cual, únicamente puede ser definida claramente para partículas que se aproximan a formas geométricas regulares

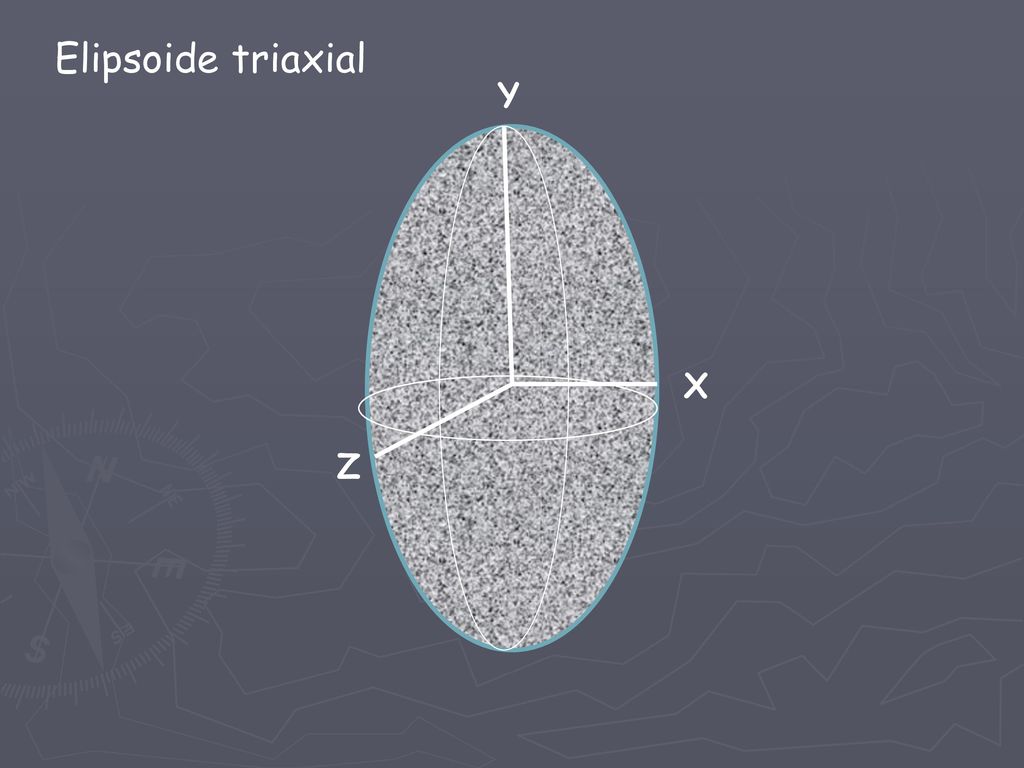

2 Elipsoide triaxial Y X Z

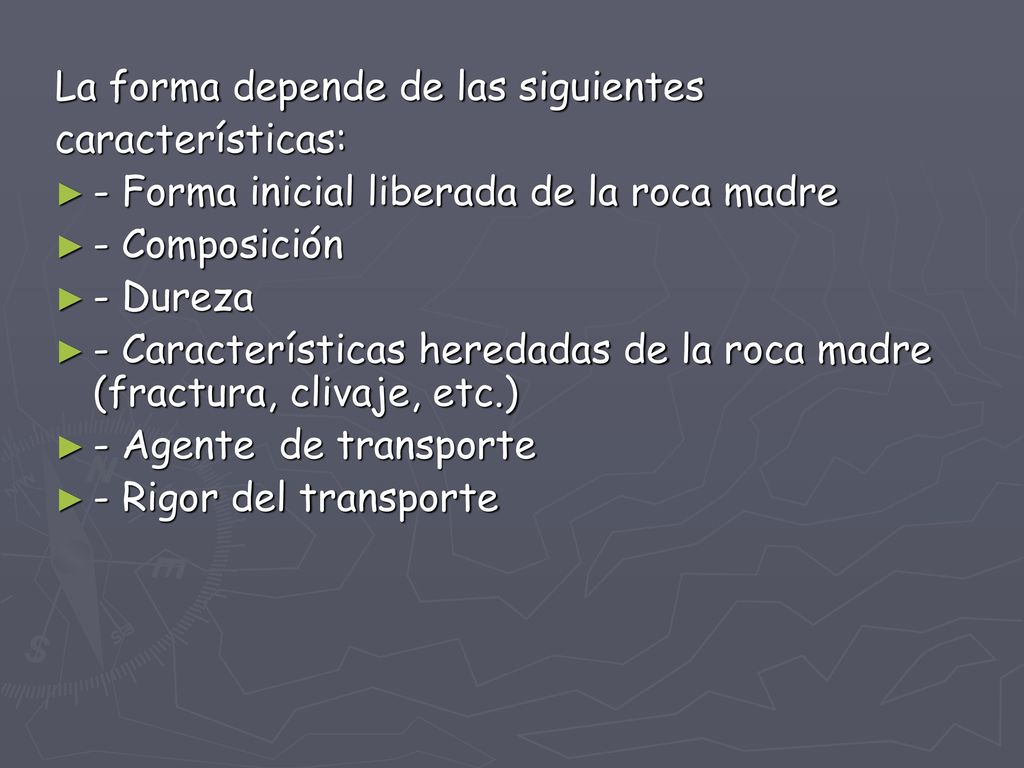

3 La forma depende de las siguientes
características: - Forma inicial liberada de la roca madre - Composición - Dureza - Características heredadas de la roca madre (fractura, clivaje, etc.) - Agente de transporte - Rigor del transporte

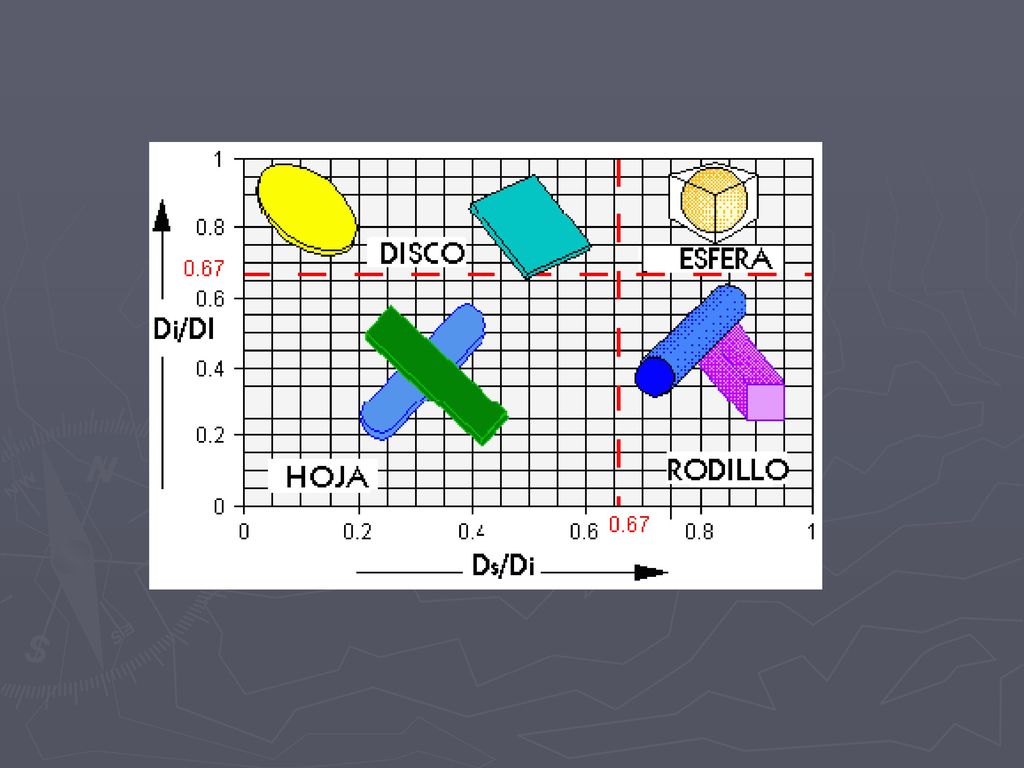

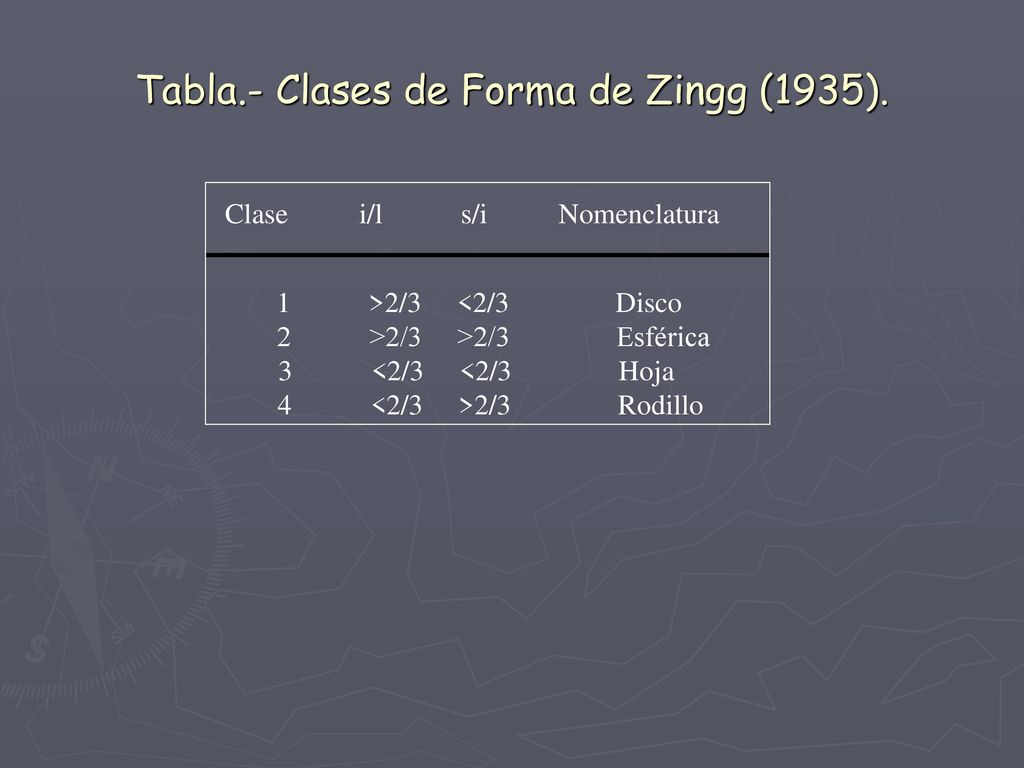

4 Tabla.- Clases de Forma de Zingg (1935).
Clase i/l s/i Nomenclatura >2/3 <2/ Disco >2/3 >2/ Esférica <2/3 <2/ Hoja <2/3 >2/ Rodillo

5

6 Cailleux, (1951), propone otro mecanismo para determinar la forma de las partículas y lo denomina Índice de Aplanamiento I.A= ( l+i)/2s

7 Clasificación de la forma de los clastos según Sneed y Folk, (1958)
Clasificación de la forma de los clastos según Sneed y Folk, (1958). Las letras representan las siguientes formas: C=compacto, CP=compacto tabular, CB=compacto hoja, CE=compacto elongado (rodillo), P=tabular, B=hoja, E=rodillo o elongado, VP= muy tabular, VB= muy hojoso, VE= muy elongado (rodillo).

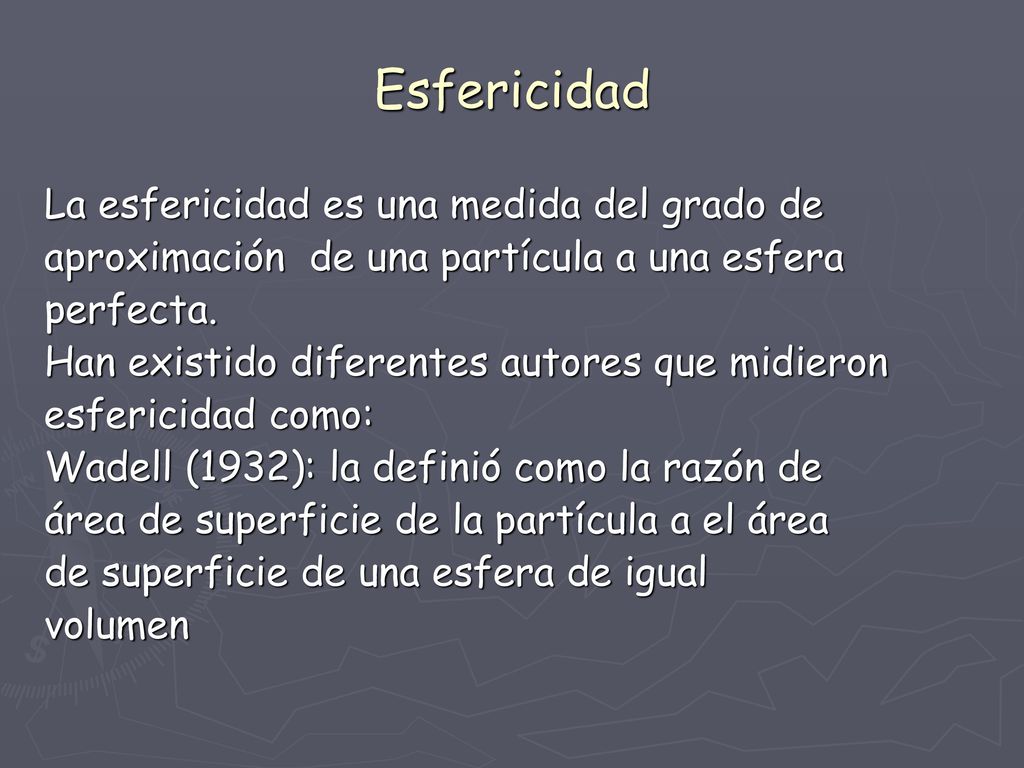

8 Esfericidad La esfericidad es una medida del grado de
aproximación de una partícula a una esfera perfecta. Han existido diferentes autores que midieron esfericidad como: Wadell (1932): la definió como la razón de área de superficie de la partícula a el área de superficie de una esfera de igual volumen

9 Wadell, (1933) : que la definió como Esfericidad de Operación de Wadell
Vp/Vcs 3 Vp: es el volumen de la partícula Vcs: es el volumen de la esfera circunscrita (la esfera más pequeña que pueda encerrar a la partícula),

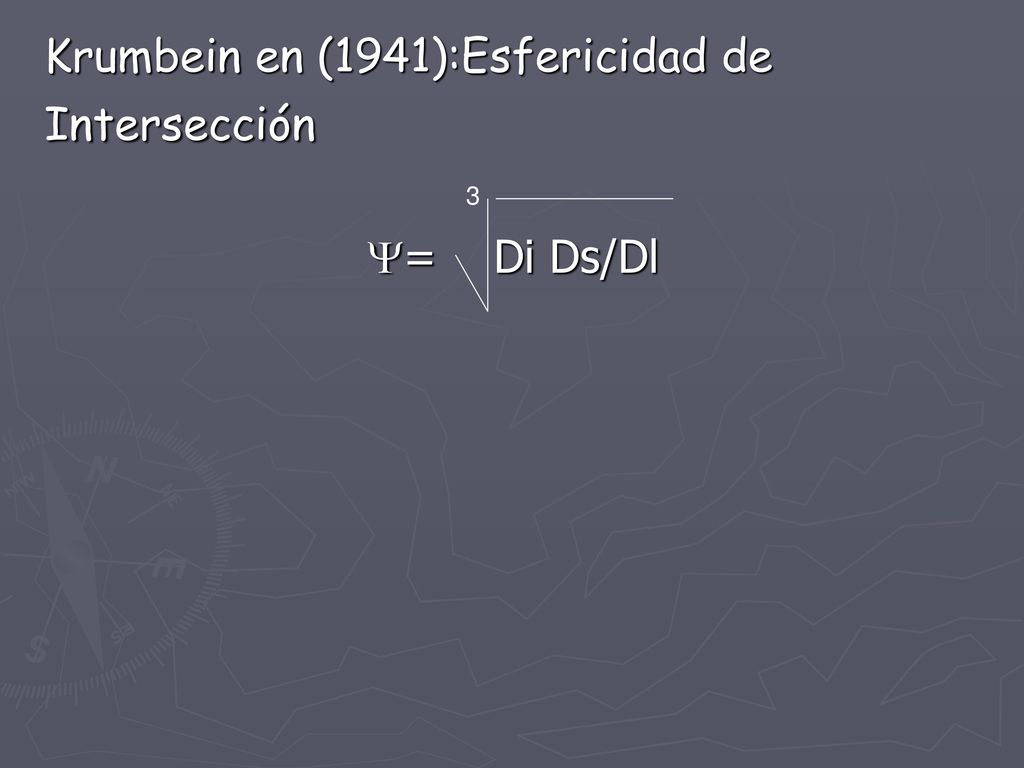

10 Krumbein en (1941):Esfericidad de Intersección
3 = Di Ds/Dl

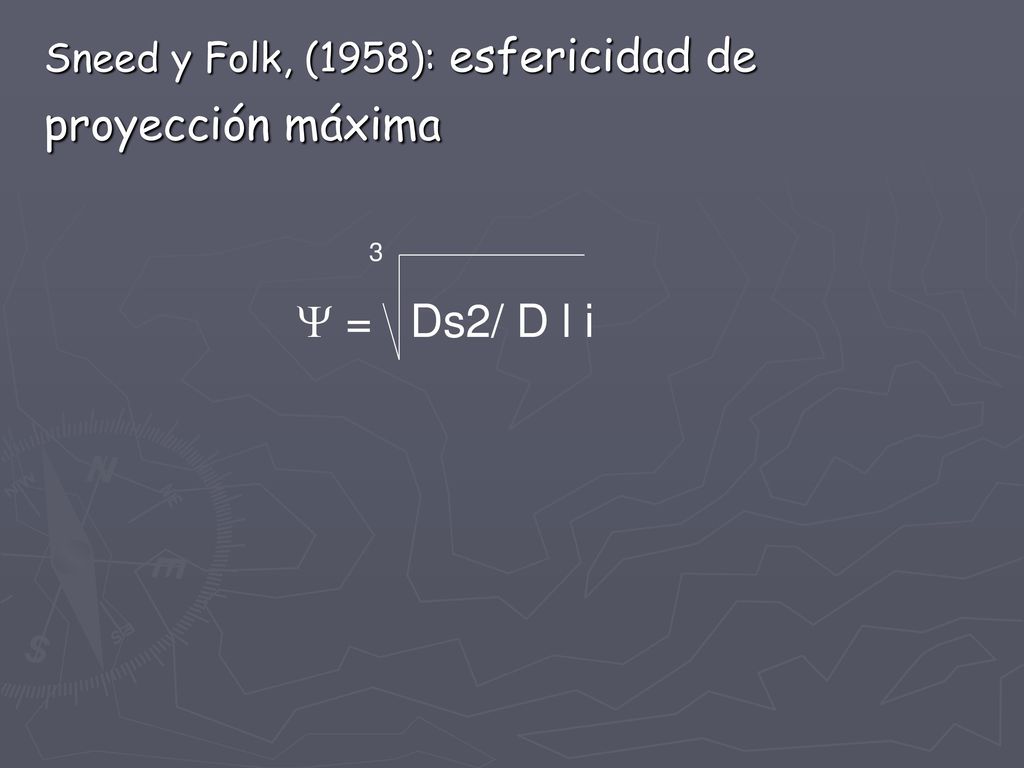

11 Sneed y Folk, (1958): esfericidad de proyección máxima
3  = Ds2/ D l i

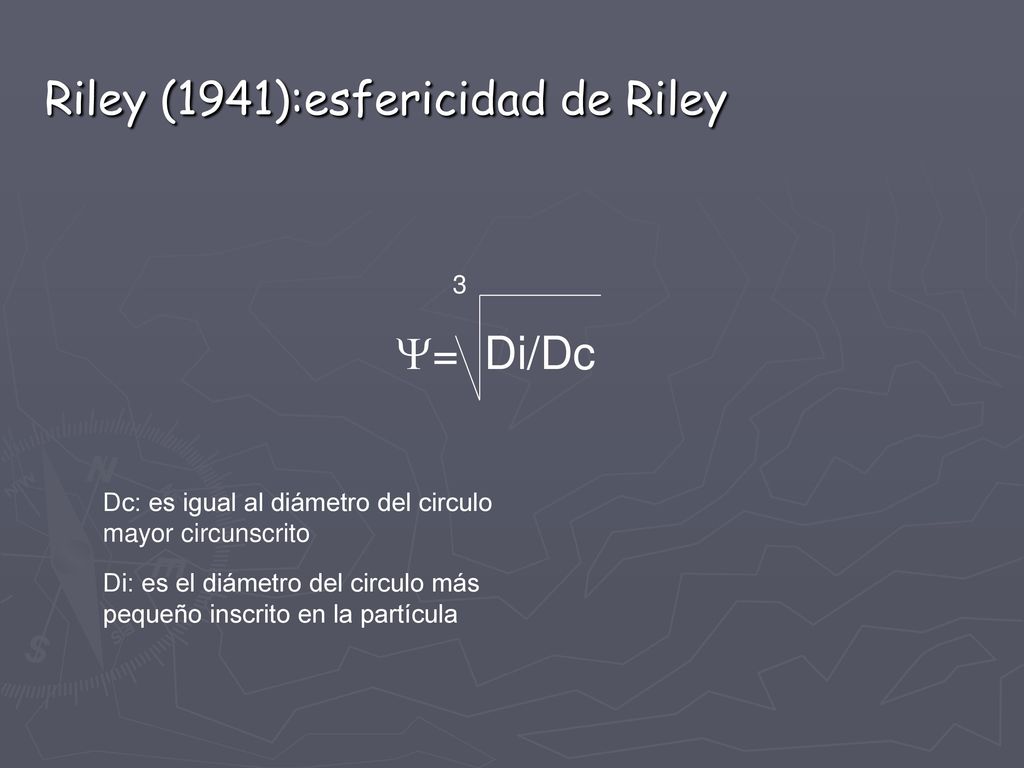

12 Riley (1941):esfericidad de Riley
3 = Di/Dc Dc: es igual al diámetro del circulo mayor circunscrito Di: es el diámetro del circulo más pequeño inscrito en la partícula

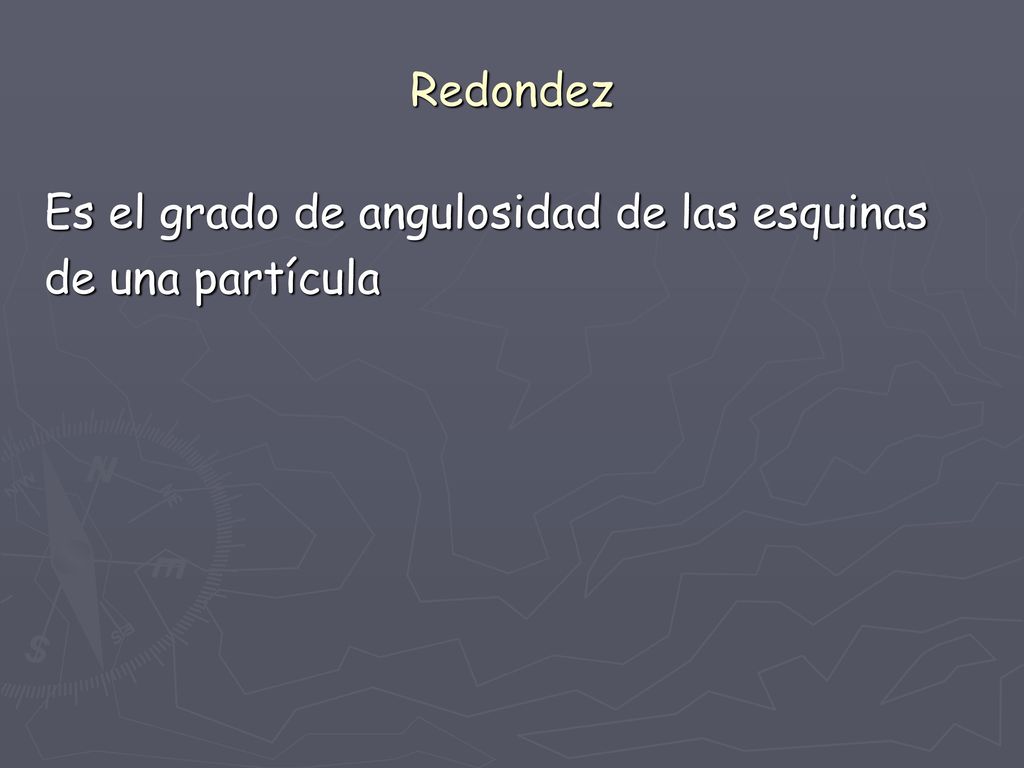

13 Redondez Es el grado de angulosidad de las esquinas de una partícula

14 como la razón entre la media de los radios de curvatura promedio de todas las esquinas ri, sobre el radio del máximo círculo inscrito: Dicho producto sobre N que es el número total de radios.

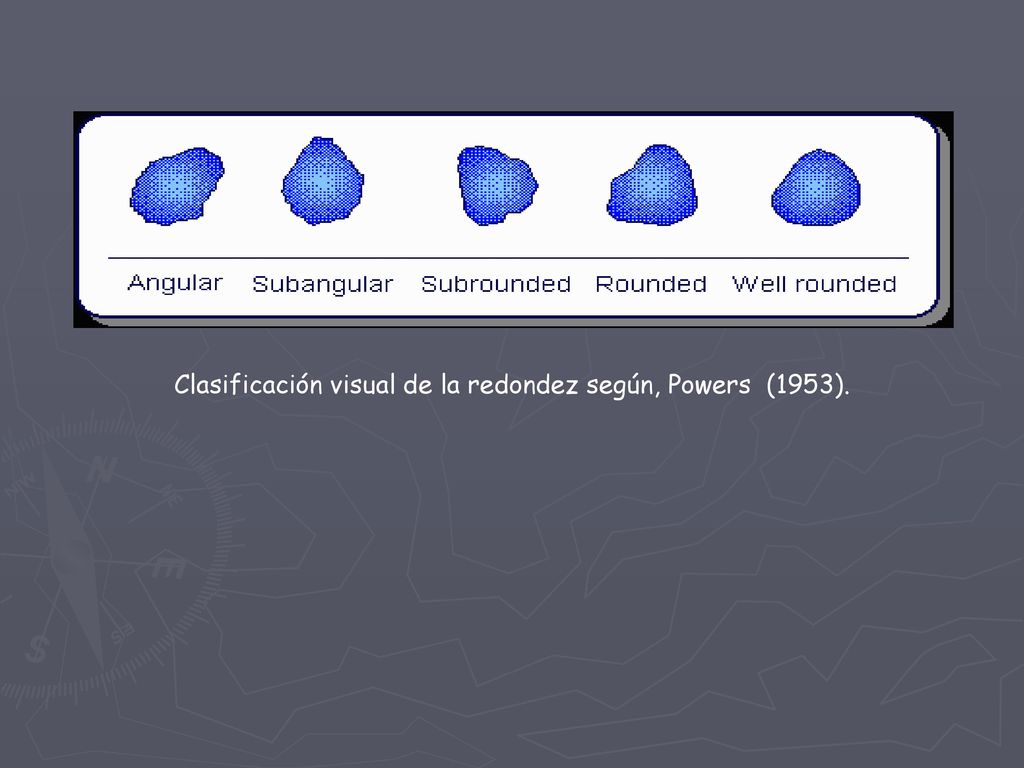

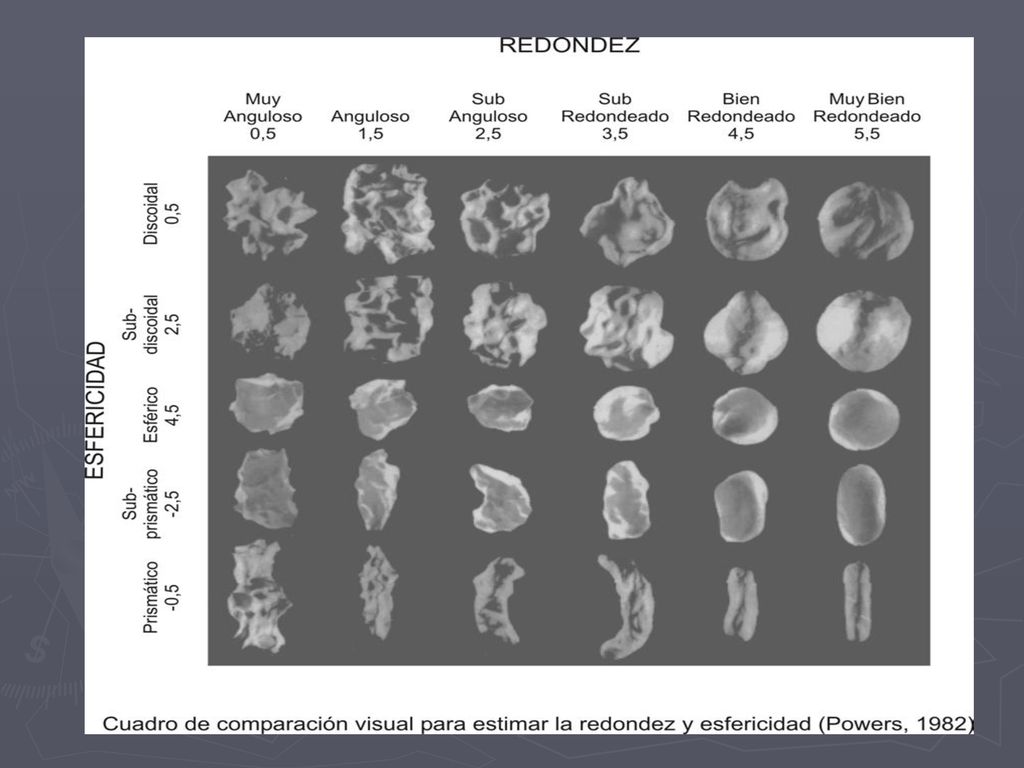

15 Clasificación visual de la redondez según, Powers (1953).

16

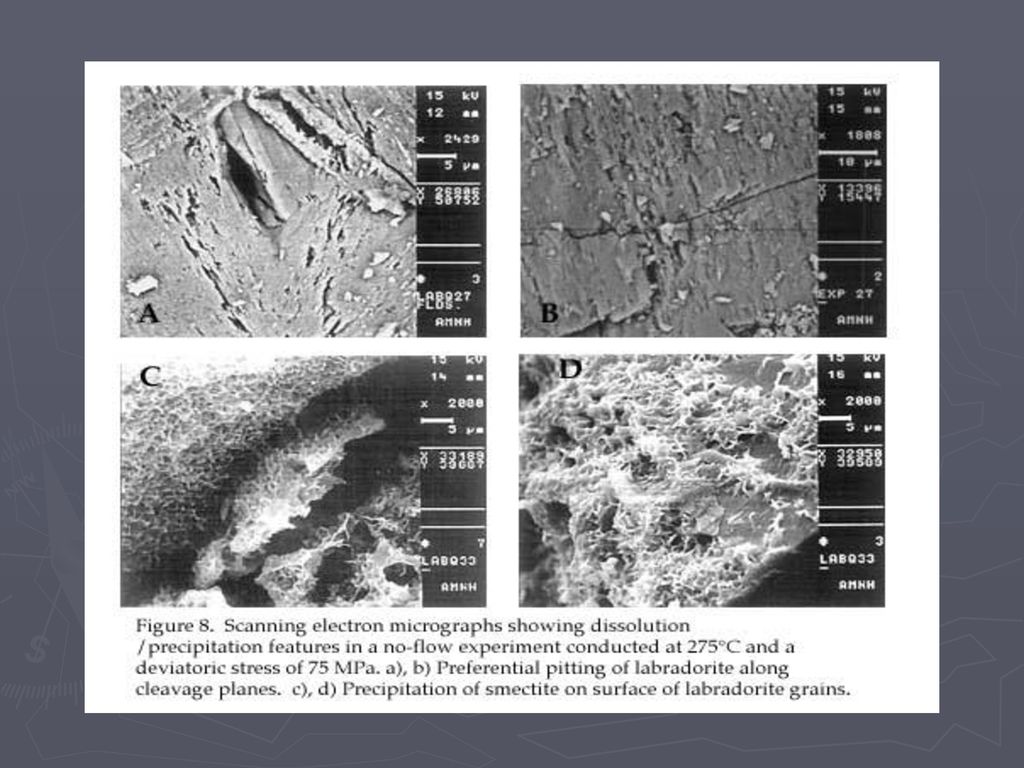

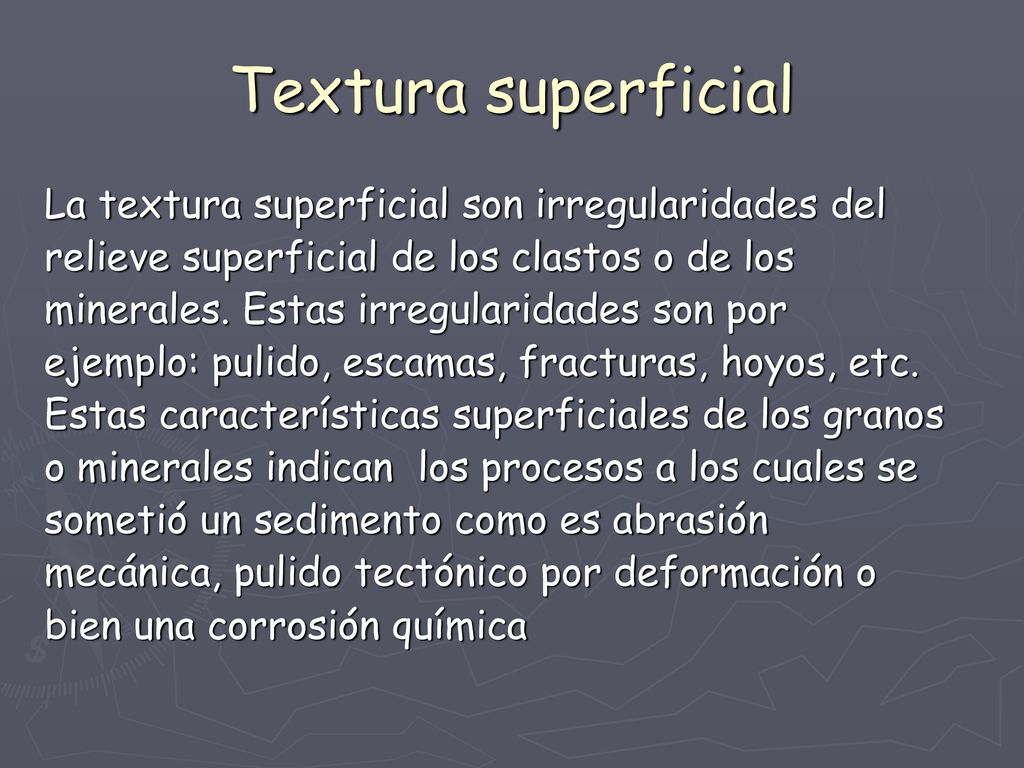

17 Textura superficial La textura superficial son irregularidades del
relieve superficial de los clastos o de los minerales. Estas irregularidades son por ejemplo: pulido, escamas, fracturas, hoyos, etc. Estas características superficiales de los granos o minerales indican los procesos a los cuales se sometió un sedimento como es abrasión mecánica, pulido tectónico por deformación o bien una corrosión química

18

19
