COMPONENTES INTERNOS DEL CPU
2
Tarjeta madre Se le llama tarjeta madre al dispositivo de mayor relevancia que se encuentra en el circuito de una computadora u ordenador ya que facilita la conexión entre las distintas unidades electrónicas del mismo y permite el uso del aparato con fluidez. Se trata de una pieza fundamental presente en todo tipo de ordenadores y otros dispositivos electrónicos. La placa base o tarjeta madre cumple funciones vitales para la computadora, tales como la conexión física, la administración y distribución de energía eléctrica, la comunicación de datos, la temporización y el sincronismo, el control y monitoreo y otras.
3

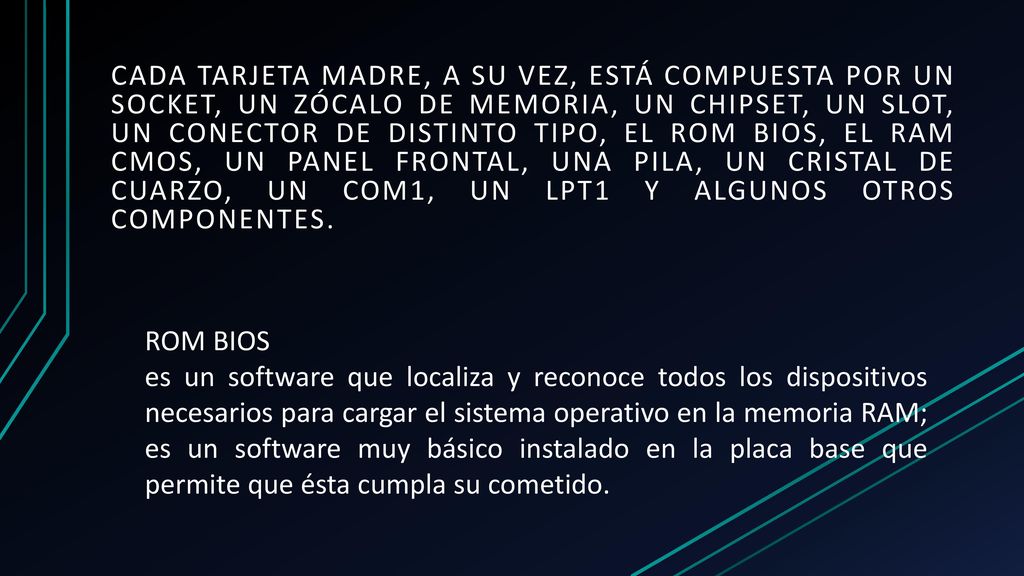

cada tarjeta madre, a su vez, está compuesta por un socket, un zócalo de memoria, un chipset, un slot, un conector de distinto tipo, el ROM BIOS, el RAM CMOS, un panel frontal, una pila, un cristal de cuarzo, un COM1, un LPT1 y algunos otros componentes. ROM BIOS es un software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la memoria RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido.
4

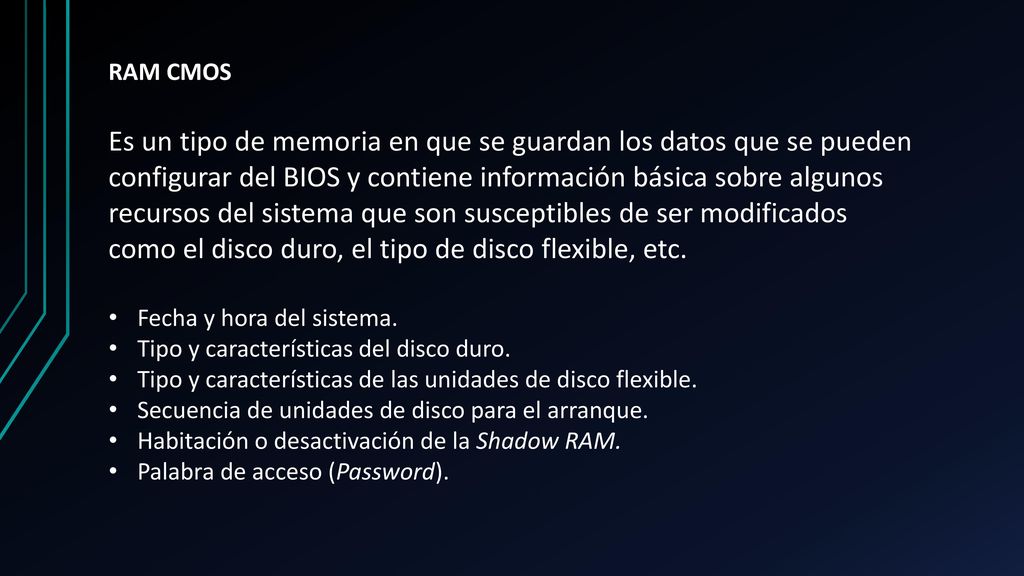

RAM CMOS Es un tipo de memoria en que se guardan los datos que se pueden configurar del BIOS y contiene información básica sobre algunos recursos del sistema que son susceptibles de ser modificados como el disco duro, el tipo de disco flexible, etc. Fecha y hora del sistema. Tipo y características del disco duro. Tipo y características de las unidades de disco flexible. Secuencia de unidades de disco para el arranque. Habitación o desactivación de la Shadow RAM. Palabra de acceso (Password).
5

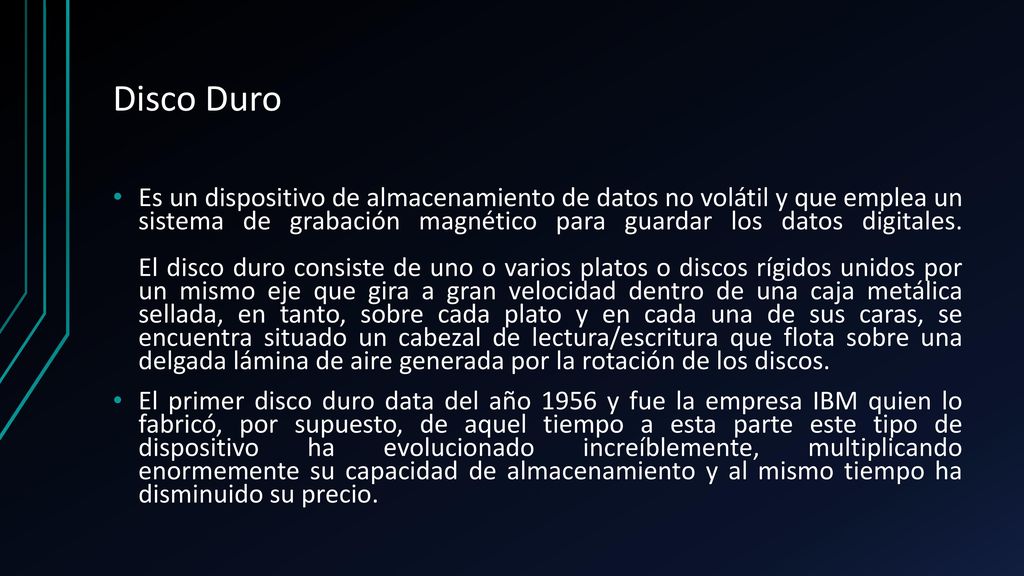

Disco Duro Es un dispositivo de almacenamiento de datos no volátil y que emplea un sistema de grabación magnético para guardar los datos digitales. El disco duro consiste de uno o varios platos o discos rígidos unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada, en tanto, sobre cada plato y en cada una de sus caras, se encuentra situado un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos. El primer disco duro data del año 1956 y fue la empresa IBM quien lo fabricó, por supuesto, de aquel tiempo a esta parte este tipo de dispositivo ha evolucionado increíblemente, multiplicando enormemente su capacidad de almacenamiento y al mismo tiempo ha disminuido su precio.
6

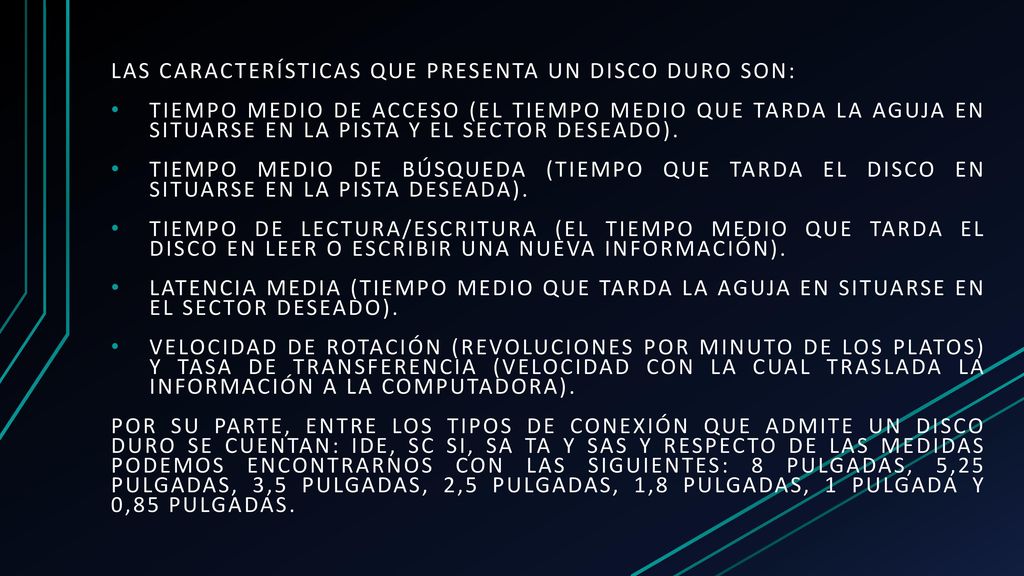

Las características que presenta un disco duro son:
tiempo medio de acceso (el tiempo medio que tarda la aguja en situarse en la pista y el sector deseado). tiempo medio de búsqueda (tiempo que tarda el disco en situarse en la pista deseada). tiempo de lectura/escritura (el tiempo medio que tarda el disco en leer o escribir una nueva información). latencia media (tiempo medio que tarda la aguja en situarse en el sector deseado). velocidad de rotación (revoluciones por minuto de los platos) y tasa de transferencia (velocidad con la cual traslada la información a la computadora). Por su parte, entre los tipos de conexión que admite un disco duro se cuentan: IDE, SC SI, SA TA y SAS y respecto de las medidas podemos encontrarnos con las siguientes: 8 pulgadas, 5,25 pulgadas, 3,5 pulgadas, 2,5 pulgadas, 1,8 pulgadas, 1 pulgada y 0,85 pulgadas.
7

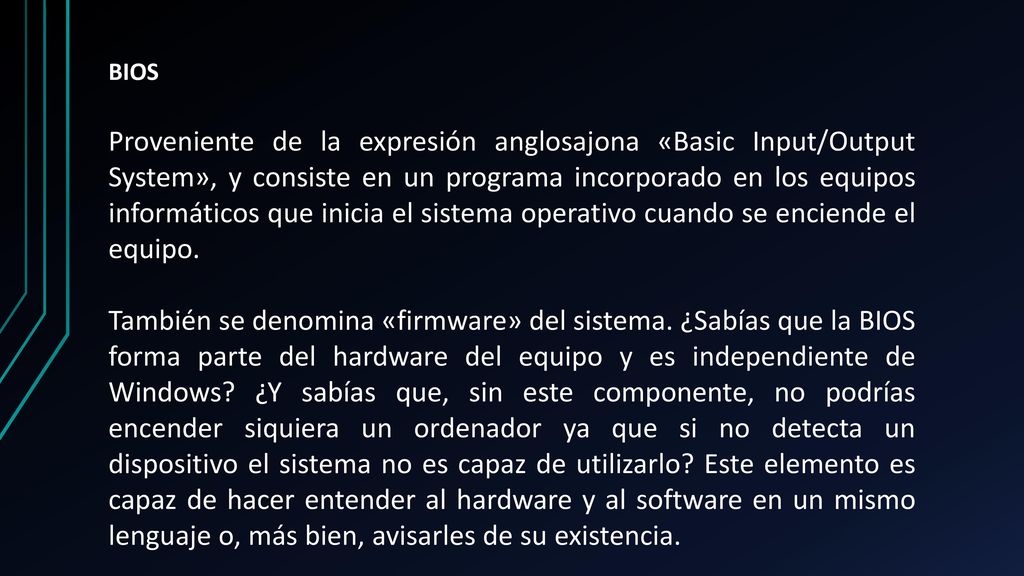

BIOS Proveniente de la expresión anglosajona «Basic Input/Output System», y consiste en un programa incorporado en los equipos informáticos que inicia el sistema operativo cuando se enciende el equipo. También se denomina «firmware» del sistema. ¿Sabías que la BIOS forma parte del hardware del equipo y es independiente de Windows? ¿Y sabías que, sin este componente, no podrías encender siquiera un ordenador ya que si no detecta un dispositivo el sistema no es capaz de utilizarlo? Este elemento es capaz de hacer entender al hardware y al software en un mismo lenguaje o, más bien, avisarles de su existencia.
8

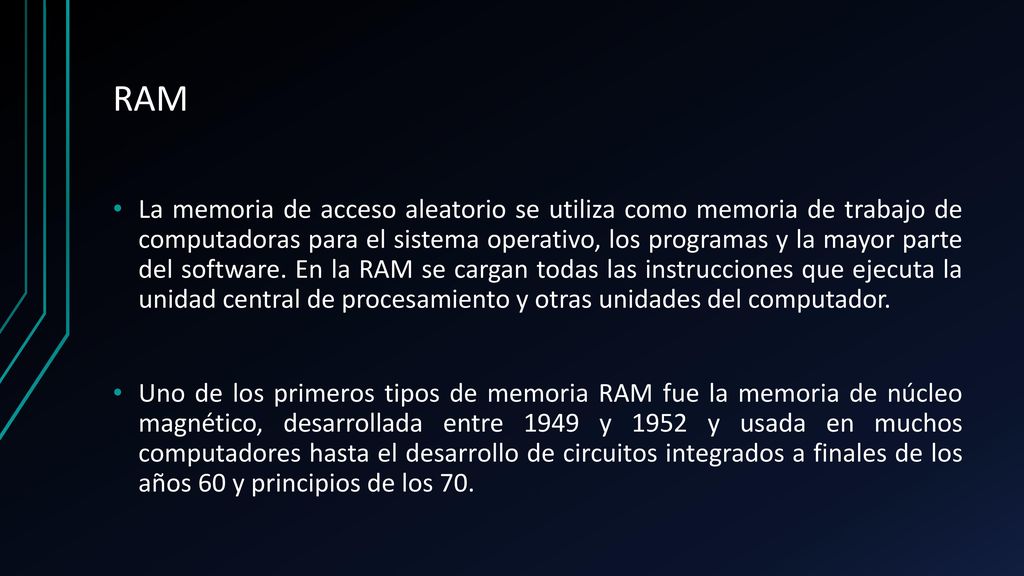

RAM La memoria de acceso aleatorio se utiliza como memoria de trabajo de computadoras para el sistema operativo, los programas y la mayor parte del software. En la RAM se cargan todas las instrucciones que ejecuta la unidad central de procesamiento y otras unidades del computador. Uno de los primeros tipos de memoria RAM fue la memoria de núcleo magnético, desarrollada entre 1949 y 1952 y usada en muchos computadores hasta el desarrollo de circuitos integrados a finales de los años 60 y principios de los 70.
9

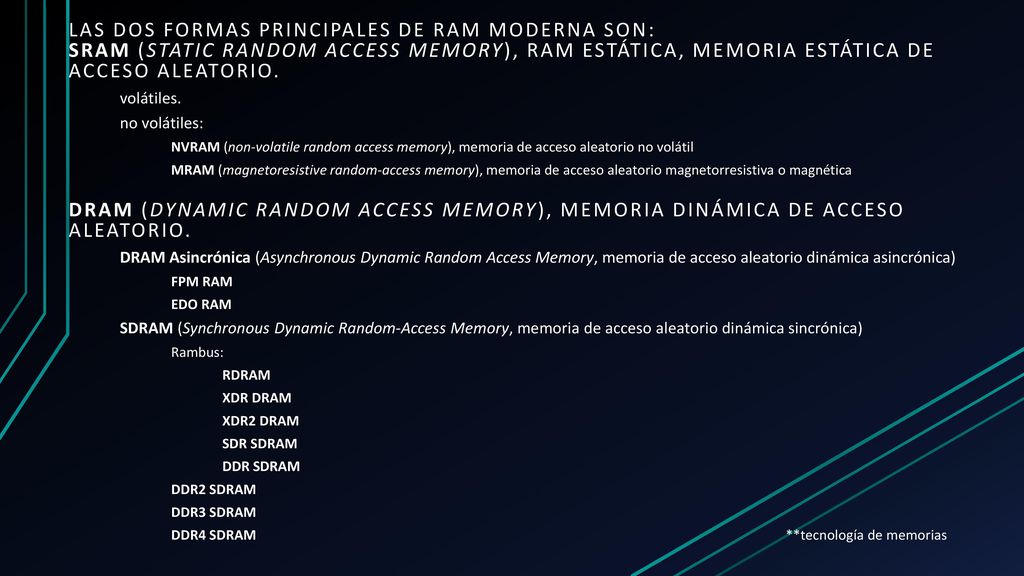

Las dos formas principales de RAM moderna son:
SRAM (Static Random Access Memory), RAM estática, memoria estática de acceso aleatorio. volátiles. no volátiles: NVRAM (non-volatile random access memory), memoria de acceso aleatorio no volátil MRAM (magnetoresistive random-access memory), memoria de acceso aleatorio magnetorresistiva o magnética DRAM (Dynamic Random Access Memory), memoria dinámica de acceso aleatorio. DRAM Asincrónica (Asynchronous Dynamic Random Access Memory, memoria de acceso aleatorio dinámica asincrónica) FPM RAM EDO RAM SDRAM (Synchronous Dynamic Random-Access Memory, memoria de acceso aleatorio dinámica sincrónica) Rambus: RDRAM XDR DRAM XDR2 DRAM SDR SDRAM DDR SDRAM DDR2 SDRAM DDR3 SDRAM DDR4 SDRAM **tecnología de memorias
10

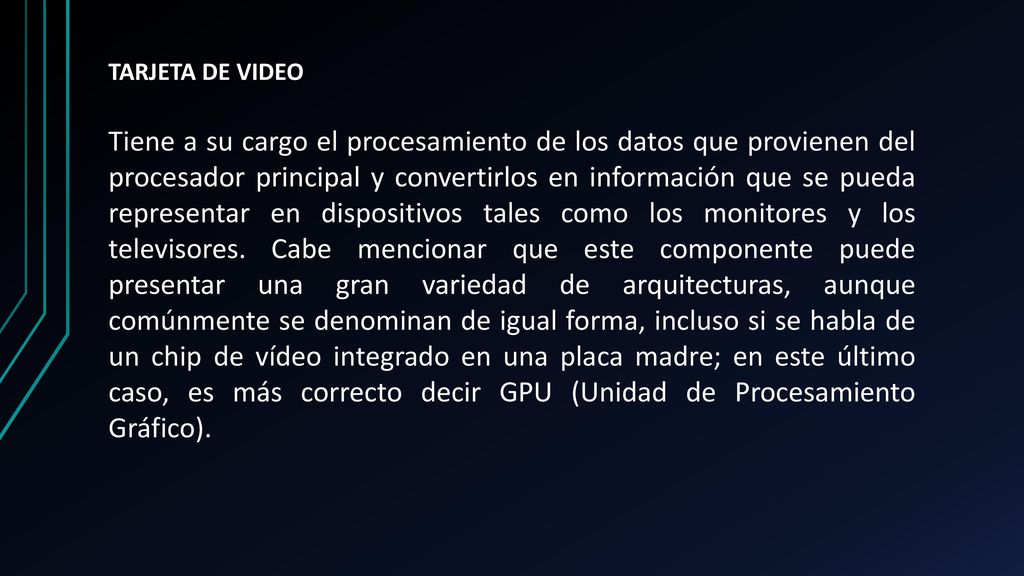

TARJETA DE VIDEO Tiene a su cargo el procesamiento de los datos que provienen del procesador principal y convertirlos en información que se pueda representar en dispositivos tales como los monitores y los televisores. Cabe mencionar que este componente puede presentar una gran variedad de arquitecturas, aunque comúnmente se denominan de igual forma, incluso si se habla de un chip de vídeo integrado en una placa madre; en este último caso, es más correcto decir GPU (Unidad de Procesamiento Gráfico).
11
Fuente de poder Puede describirse como una fuente de tipo eléctrico que logra transmitir corriente eléctrica por la generación de una diferencia de potencial entre sus bornes. Se desarrolla en base a una fuente ideal, un concepto contemplado por la teoría de circuitos que permite describir y entender el comportamiento de las piezas electrónicas y los circuitos reales. En concreto podemos determinar que existen dos tipos básicos de fuentes de poder. Una de ellas es la llamada AT (Advanced Technology), que tiene una mayor antigüedad pues data de la década de los años 80, y luego está la ATX (Advanced Technology Extended).
12

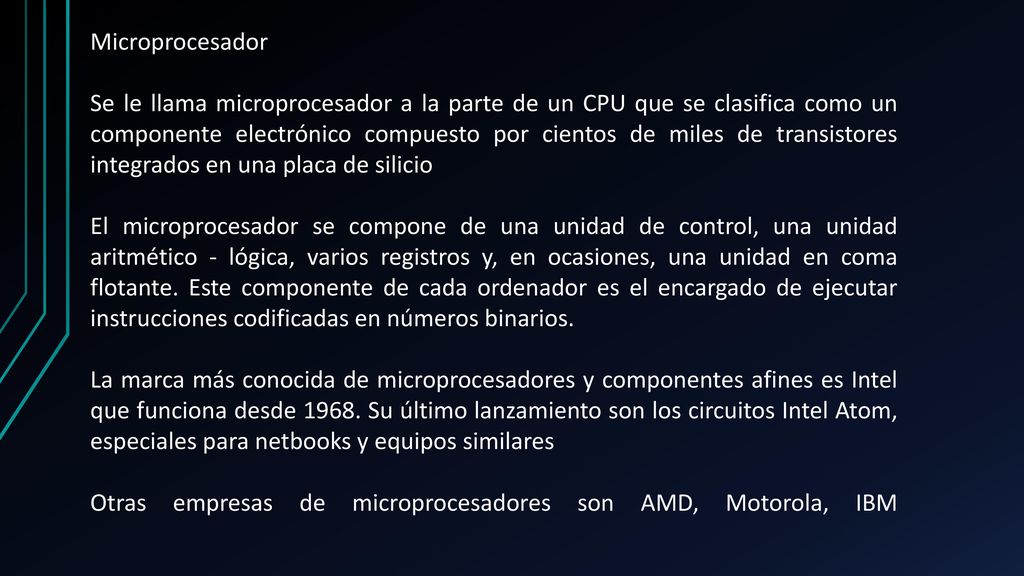

Microprocesador Se le llama microprocesador a la parte de un CPU que se clasifica como un componente electrónico compuesto por cientos de miles de transistores integrados en una placa de silicio El microprocesador se compone de una unidad de control, una unidad aritmético - lógica, varios registros y, en ocasiones, una unidad en coma flotante. Este componente de cada ordenador es el encargado de ejecutar instrucciones codificadas en números binarios. La marca más conocida de microprocesadores y componentes afines es Intel que funciona desde Su último lanzamiento son los circuitos Intel Atom, especiales para netbooks y equipos similares Otras empresas de microprocesadores son AMD, Motorola, IBM
13

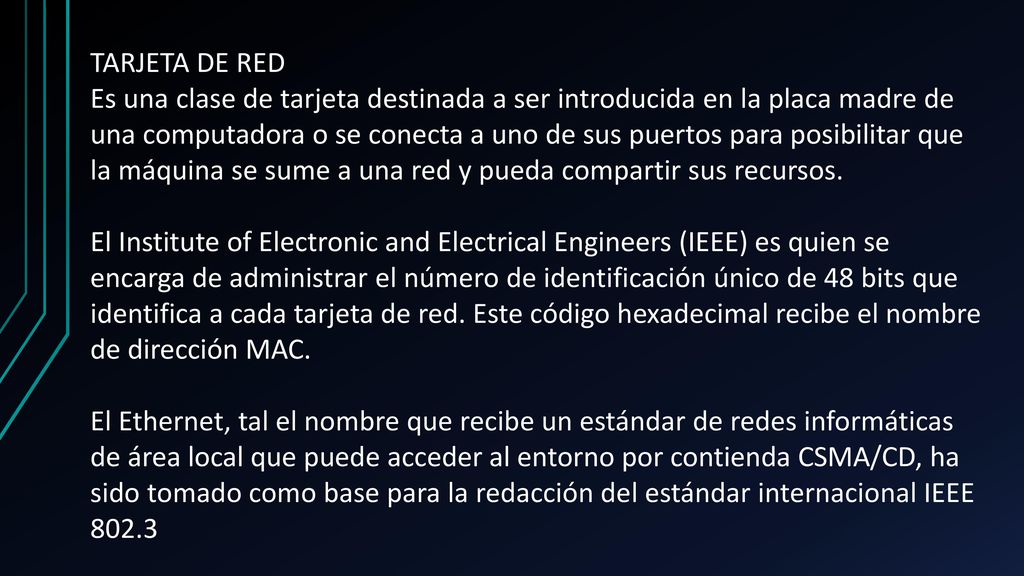

TARJETA DE RED Es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos. El Institute of Electronic and Electrical Engineers (IEEE) es quien se encarga de administrar el número de identificación único de 48 bits que identifica a cada tarjeta de red. Este código hexadecimal recibe el nombre de dirección MAC. El Ethernet, tal el nombre que recibe un estándar de redes informáticas de área local que puede acceder al entorno por contienda CSMA/CD, ha sido tomado como base para la redacción del estándar internacional IEEE 802.3
