1 Resonancia Magnética Nuclear de Sacroiliacas Cómo reconocer secuencias
Dr. Boris Garro Agosto, 2016

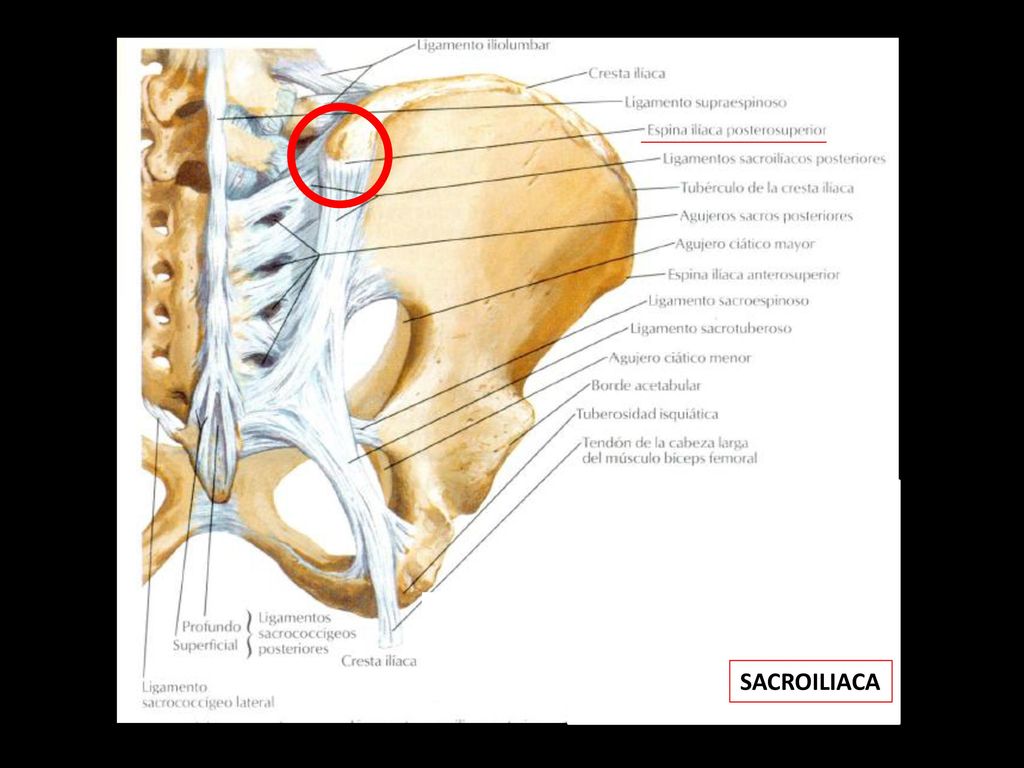

2 SACROILIACA

3

4 Articulación SACROILIACA

5 EIPSs 2.5 cm hacia afuera 2 cm hacia arriba y afuera y 2 cm hacia abajo y adentro

6 Anatomía – Histología Aplicada

7 s i Modificado por B. Garro Sacro Cartílago articular sacro y
Cartílago articular iliaco Cápsula articular Iliaco

8 Cavidad articular c S i Histología de la articulación sacroiliaca normal. K: hueso compacto subcondral Células de revestimiento de la membrana sinovial en la cavidad articular Cartílago articular sacro Cartílago articular iliaco Modificado por B. Garro

9 Case courtesy of Dr Dalia Ibrahim, Radiopaedia.org, rID: 43339
Normal sacroiliac joint, CT. Coronal bone window Case courtesy of Dr Dalia Ibrahim, Radiopaedia.org, rID: 43339

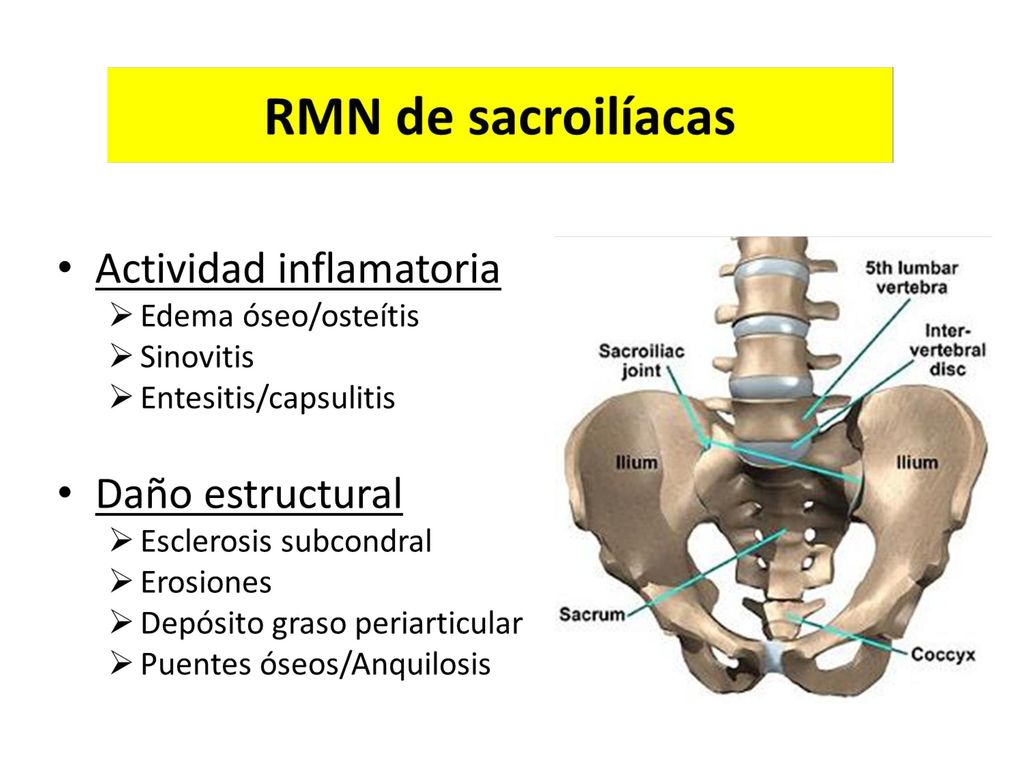

10

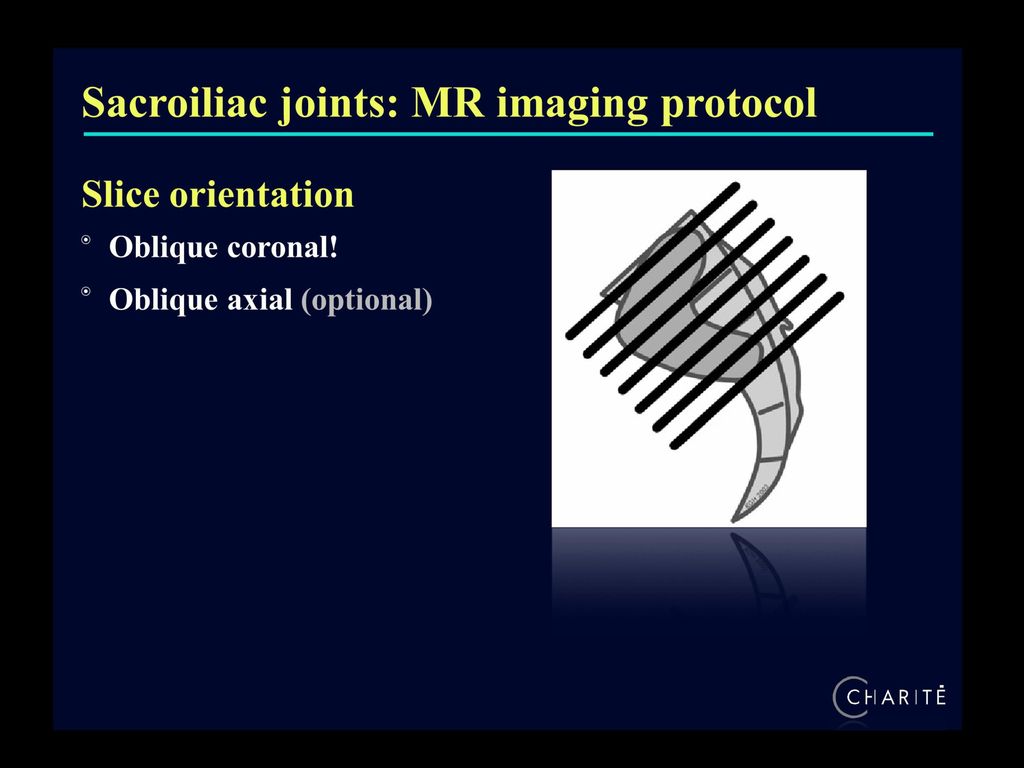

11 Dr. K.-G. Hermann

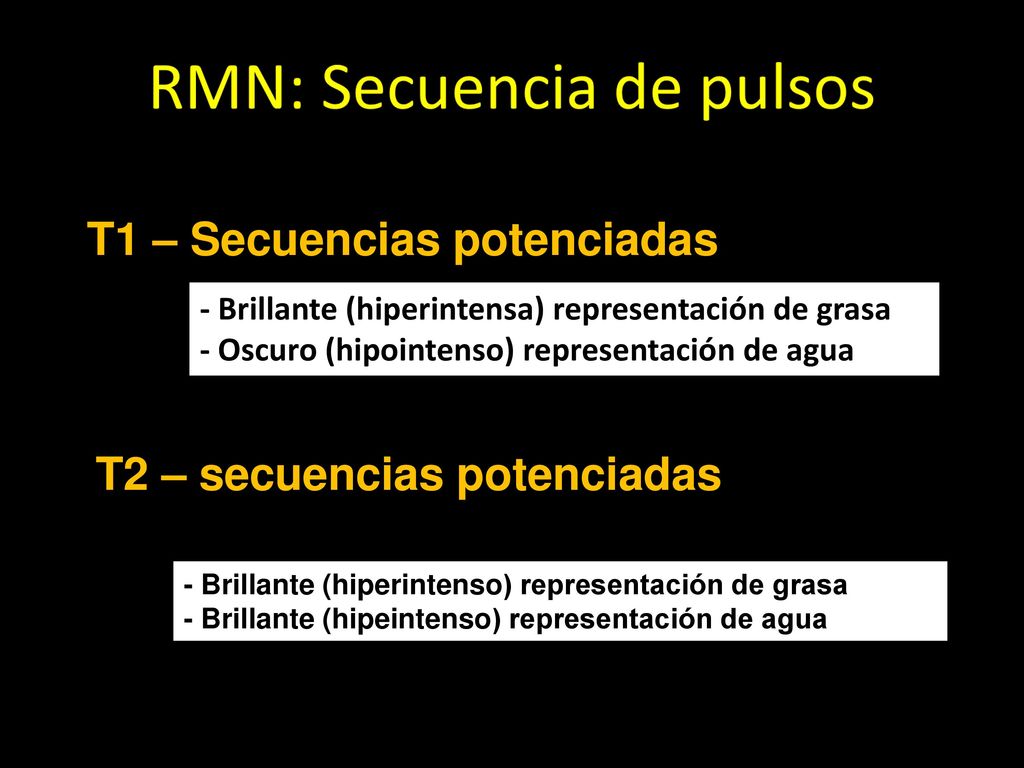

12 T1 – Secuencias potenciadas
- Brillante (hiperintensa) representación de grasa - Oscuro (hipointenso) representación de agua T2 – secuencias potenciadas - Brillante (hiperintenso) representación de grasa - Brillante (hipeintenso) representación de agua

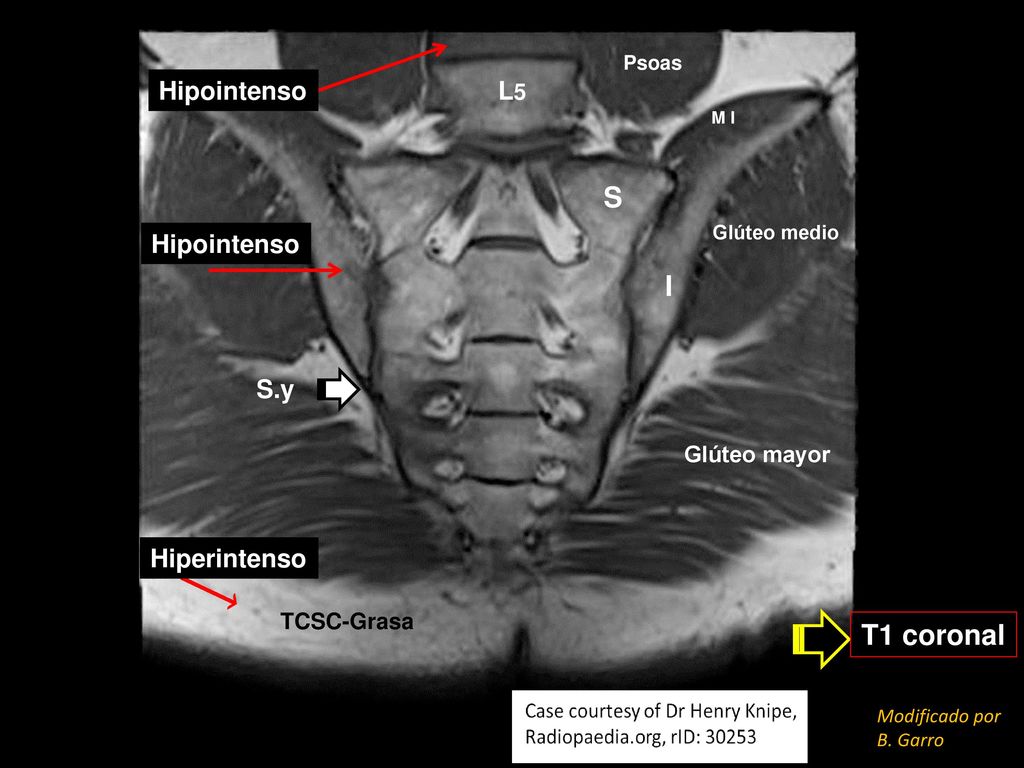

13 S I T1 coronal Hipointenso L5 Hipointenso S.y Hiperintenso
Psoas Hipointenso L5 M I S Glúteo medio Hipointenso I S.y Glúteo mayor Coronal T1. S.y: Surco yuxtaarticular, sitio de inserción de la cápsula articular anterior fibrosa en el hueso iliaco y en el hueso sacro. MI: Músculo iliaco. S:Hueso sacro. I: Hueso iliaco. L5: vértebra lumbar 5. TCSC: Tejido celular subcutáneo. Hiperintenso TCSC-Grasa T1 coronal Modificado por B. Garro

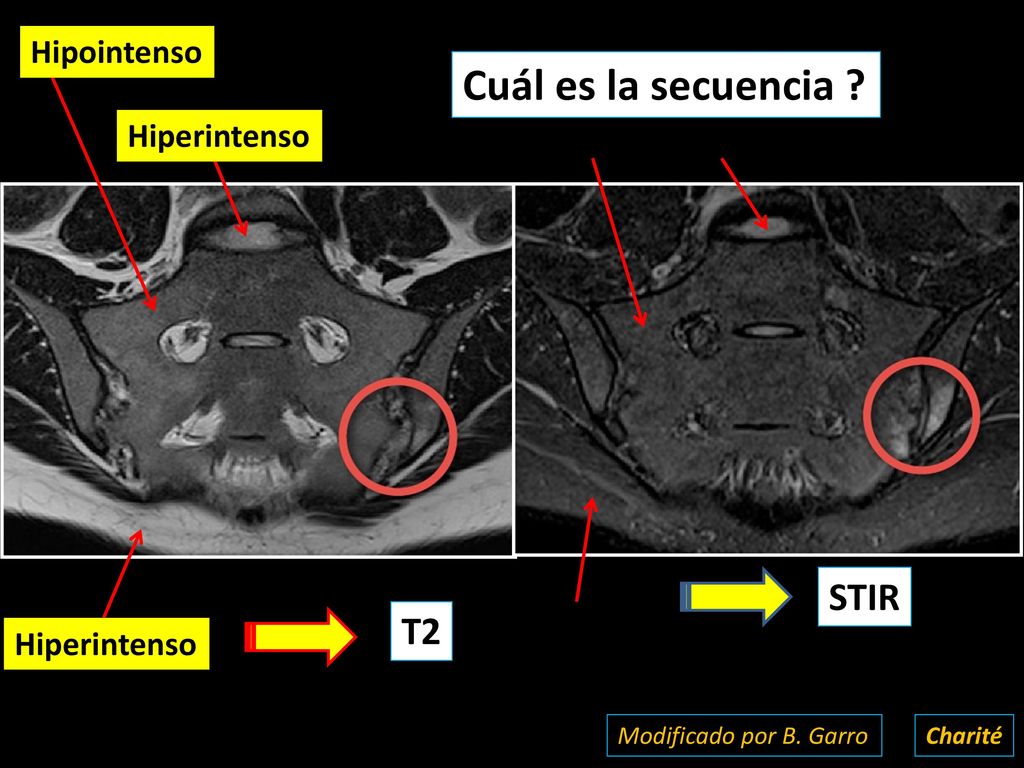

14 Cuál es la secuencia ? STIR T2 Hipointenso Hiperintenso Hiperintenso
Modificado por B. Garro Charité

15 Hiperintenso Hipointenso Coronal STIR Hipointenso STIR coronal

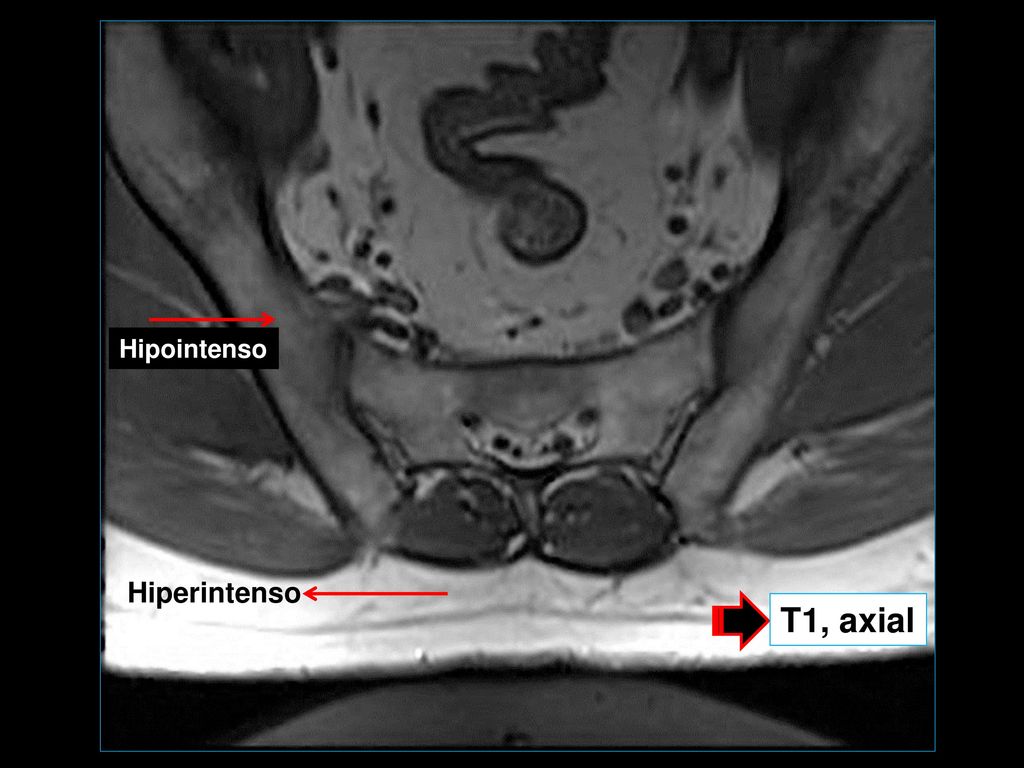

16 Hipointenso Axial T1 Hiperintenso T1, axial

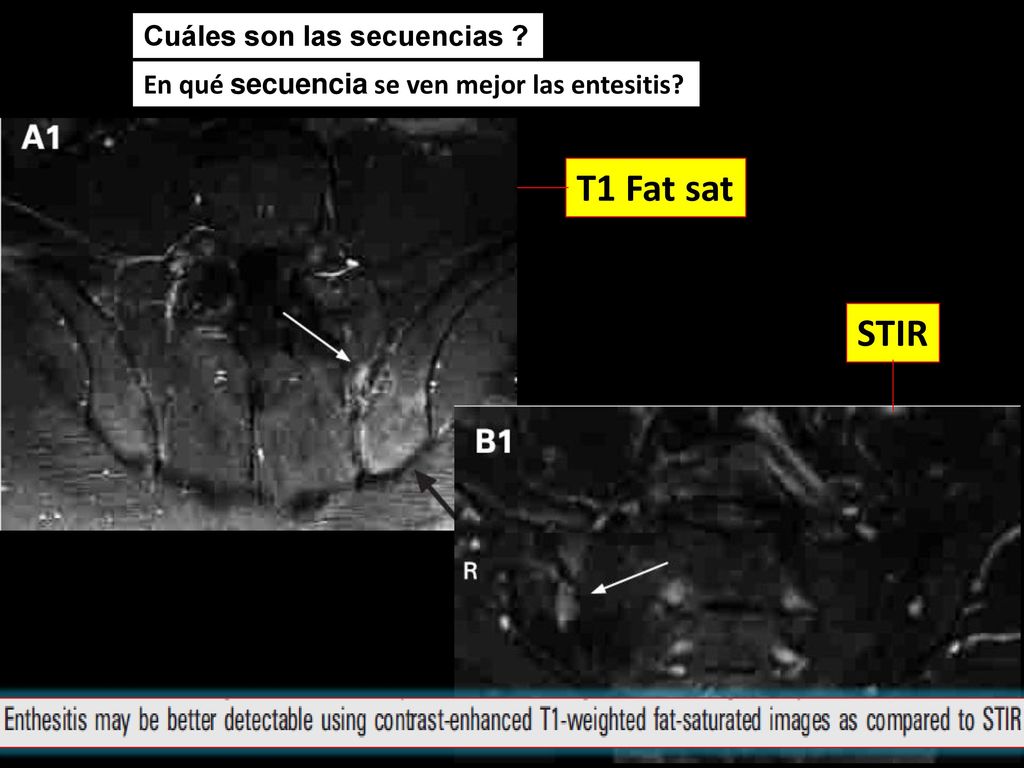

17 T1 Fat sat STIR Cuáles son las secuencias ?
En qué secuencia se ven mejor las entesitis? T1 Fat sat STIR Sieper

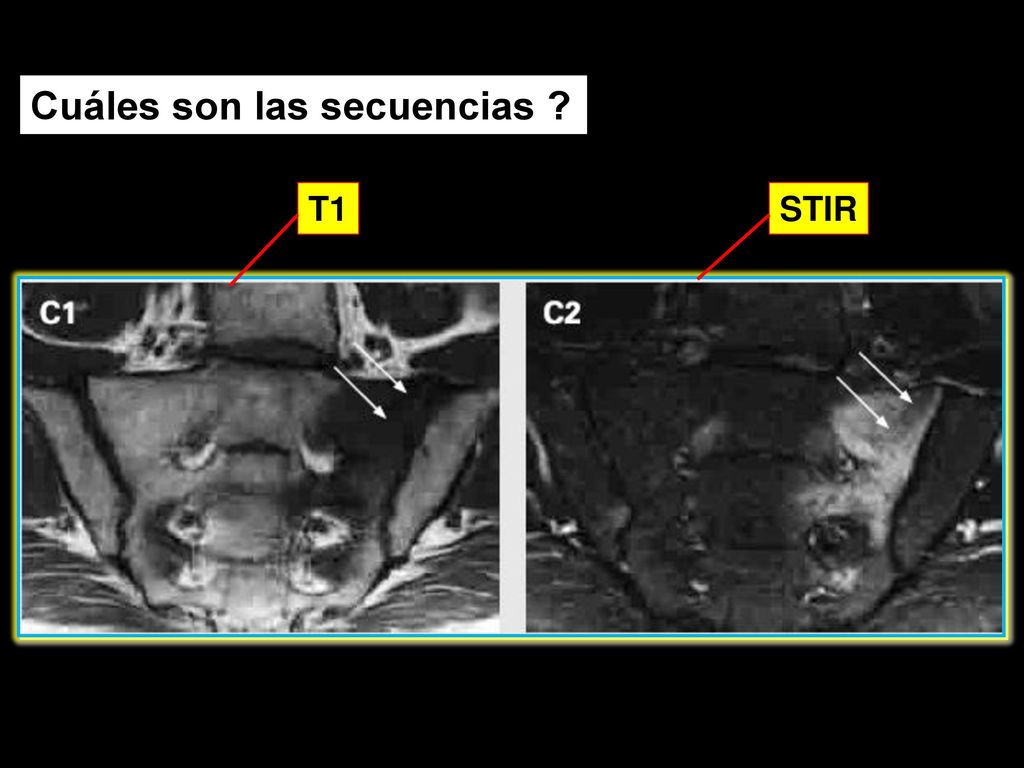

18 Cuáles son las secuencias ?
T1 STIR

19

20 A qué secuencia corresponde la RMN de sacroiliacas ?

21 A qué secuencia corresponde la RMN de sacroiliacas ?

22

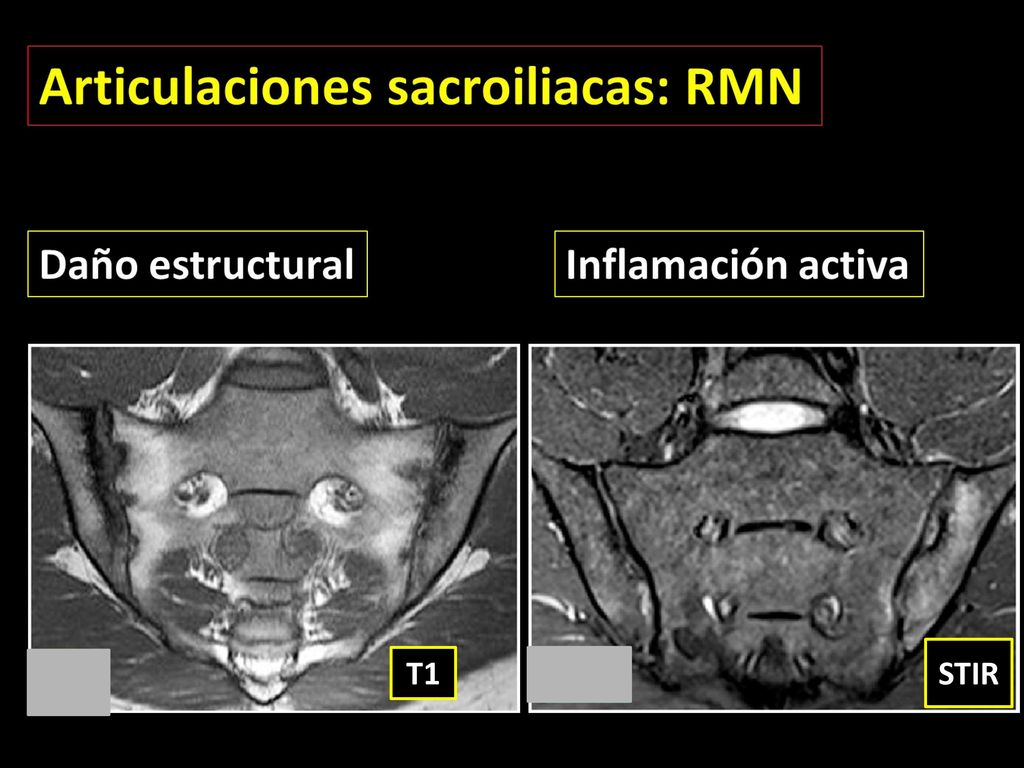

23 STIR T1

24

25

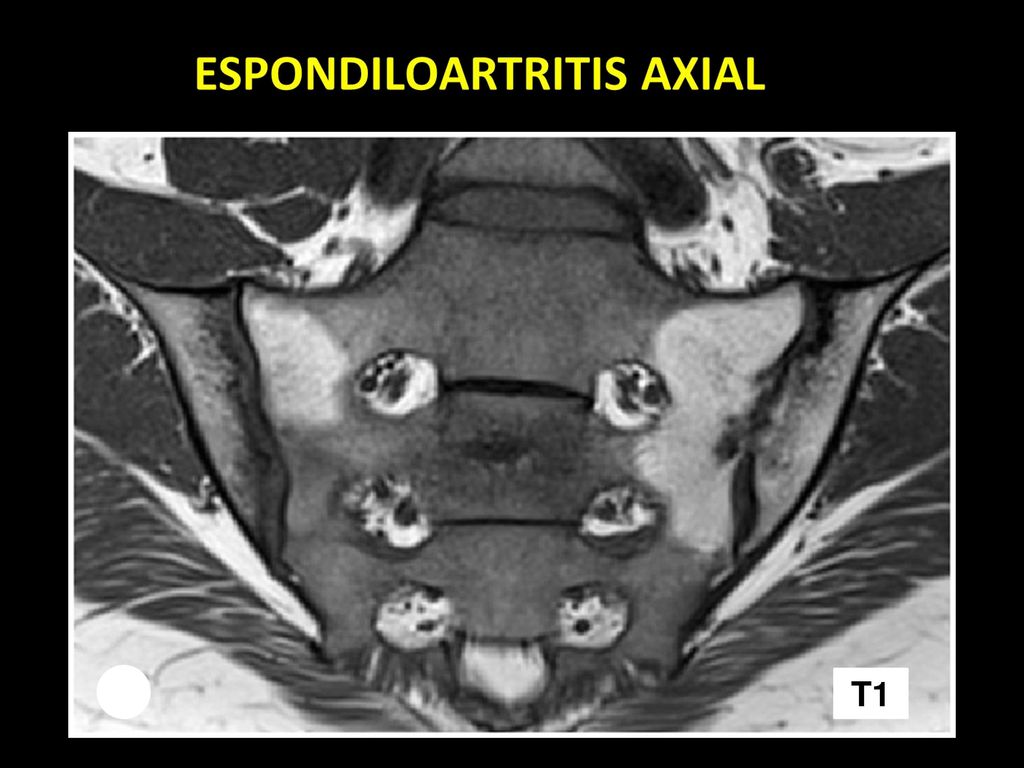

26 T1

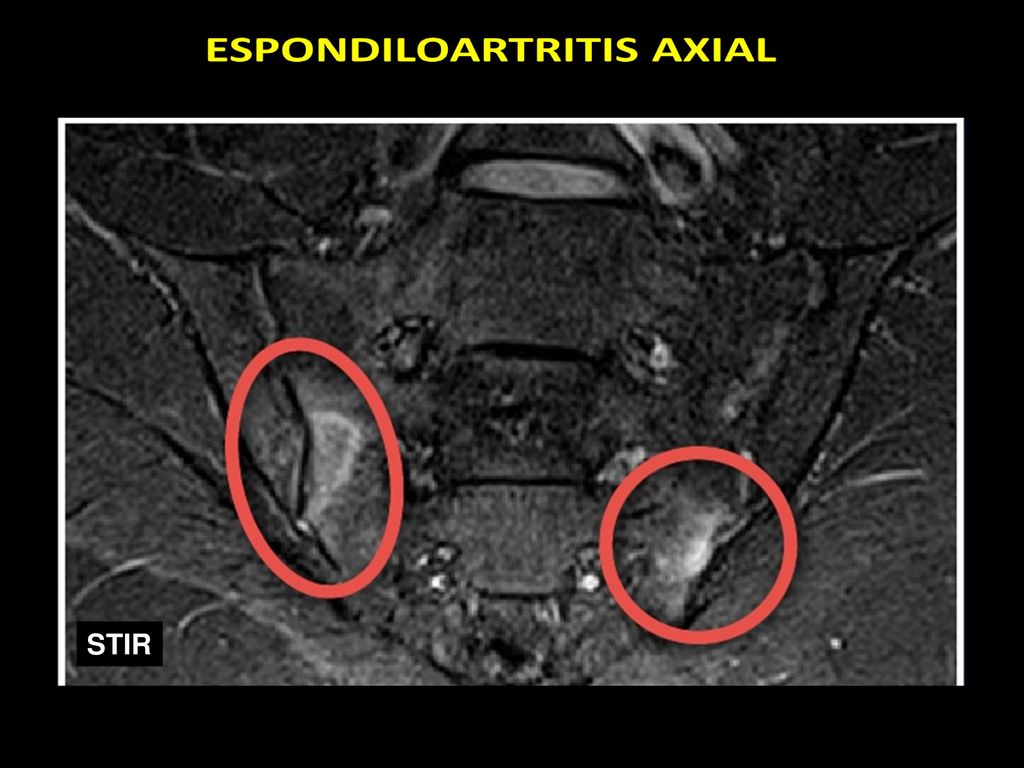

27 STIR

28 Varón de 40 años, con IBP T.E.: 10 meses SpA

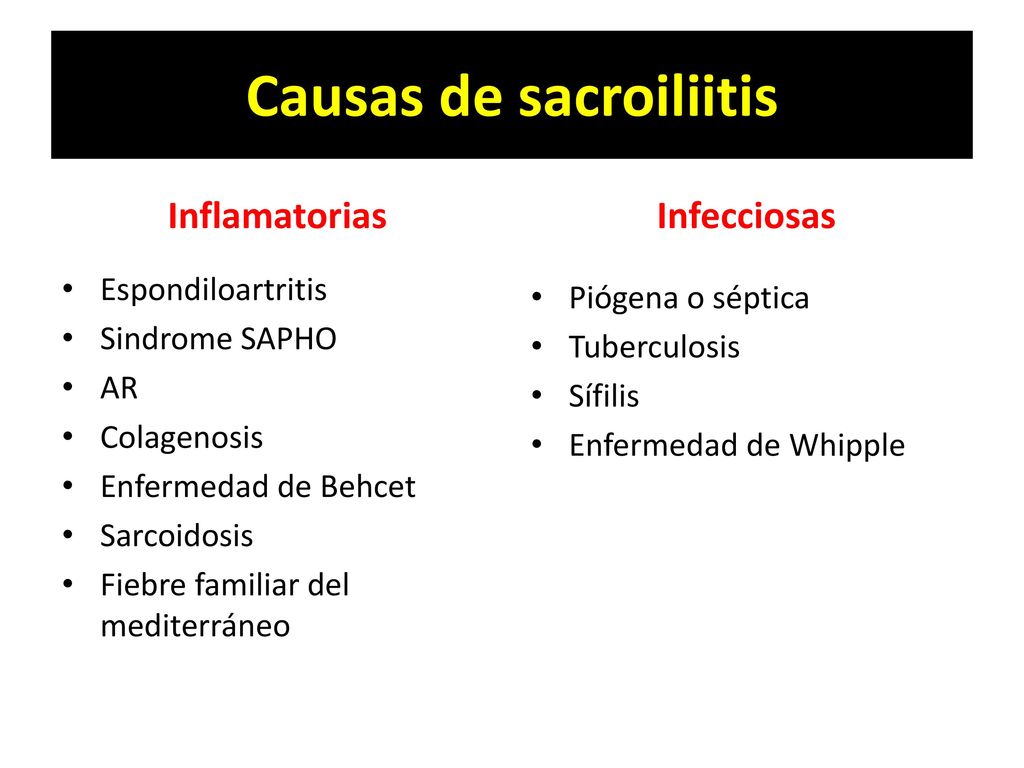

29 Causas de sacroiliitis
Inflamatorias Infecciosas Espondiloartritis Sindrome SAPHO AR Colagenosis Enfermedad de Behcet Sarcoidosis Fiebre familiar del mediterráneo Piógena o séptica Tuberculosis Sífilis Enfermedad de Whipple

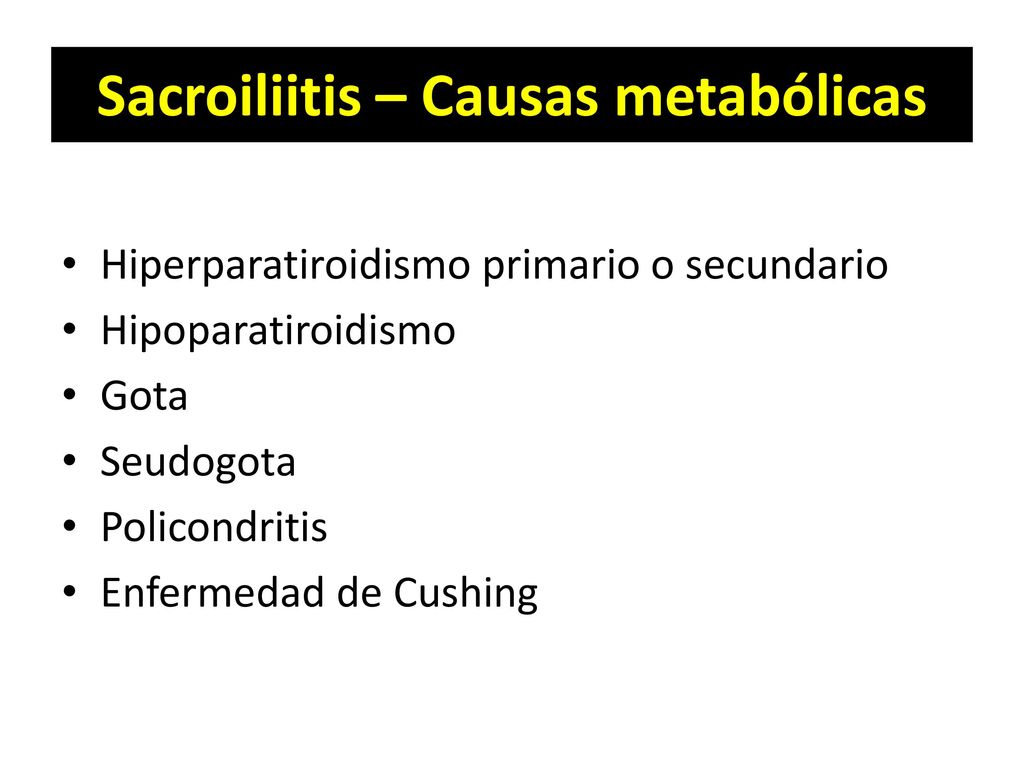

30 Sacroiliitis – Causas metabólicas
Hiperparatiroidismo primario o secundario Hipoparatiroidismo Gota Seudogota Policondritis Enfermedad de Cushing

31
