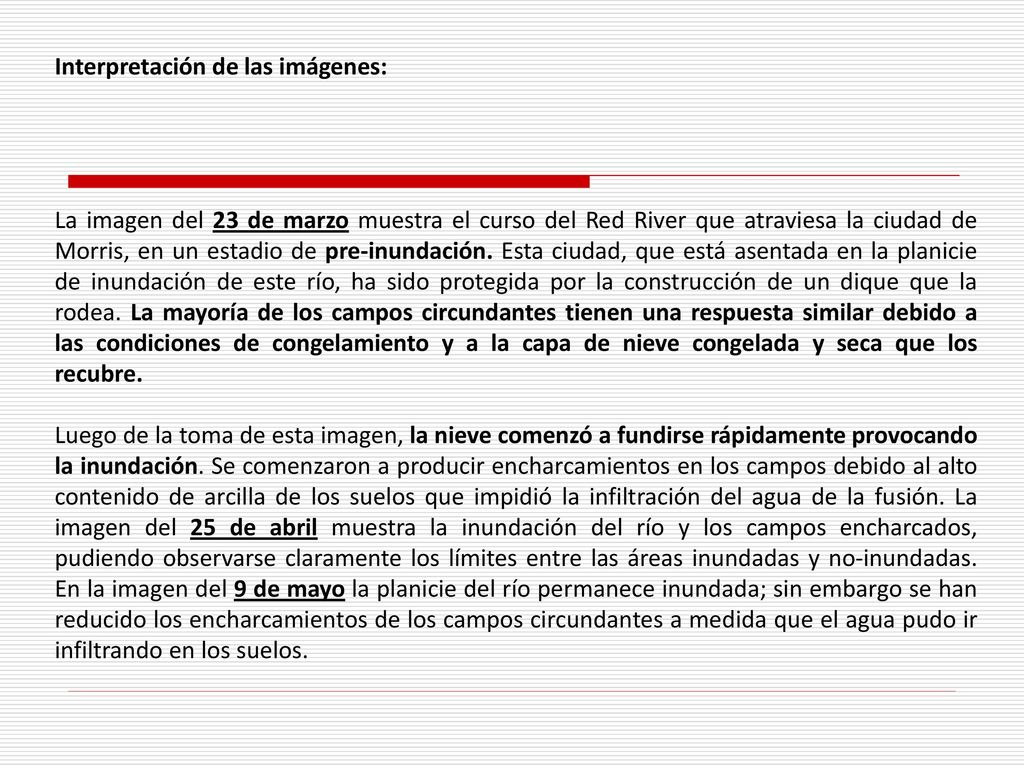

1 Interpretación de las imágenes:
La imagen del 23 de marzo muestra el curso del Red River que atraviesa la ciudad de Morris, en un estadio de pre-inundación. Esta ciudad, que está asentada en la planicie de inundación de este río, ha sido protegida por la construcción de un dique que la rodea. La mayoría de los campos circundantes tienen una respuesta similar debido a las condiciones de congelamiento y a la capa de nieve congelada y seca que los recubre. Luego de la toma de esta imagen, la nieve comenzó a fundirse rápidamente provocando la inundación. Se comenzaron a producir encharcamientos en los campos debido al alto contenido de arcilla de los suelos que impidió la infiltración del agua de la fusión. La imagen del 25 de abril muestra la inundación del río y los campos encharcados, pudiendo observarse claramente los límites entre las áreas inundadas y no-inundadas. En la imagen del 9 de mayo la planicie del río permanece inundada; sin embargo se han reducido los encharcamientos de los campos circundantes a medida que el agua pudo ir infiltrando en los suelos.

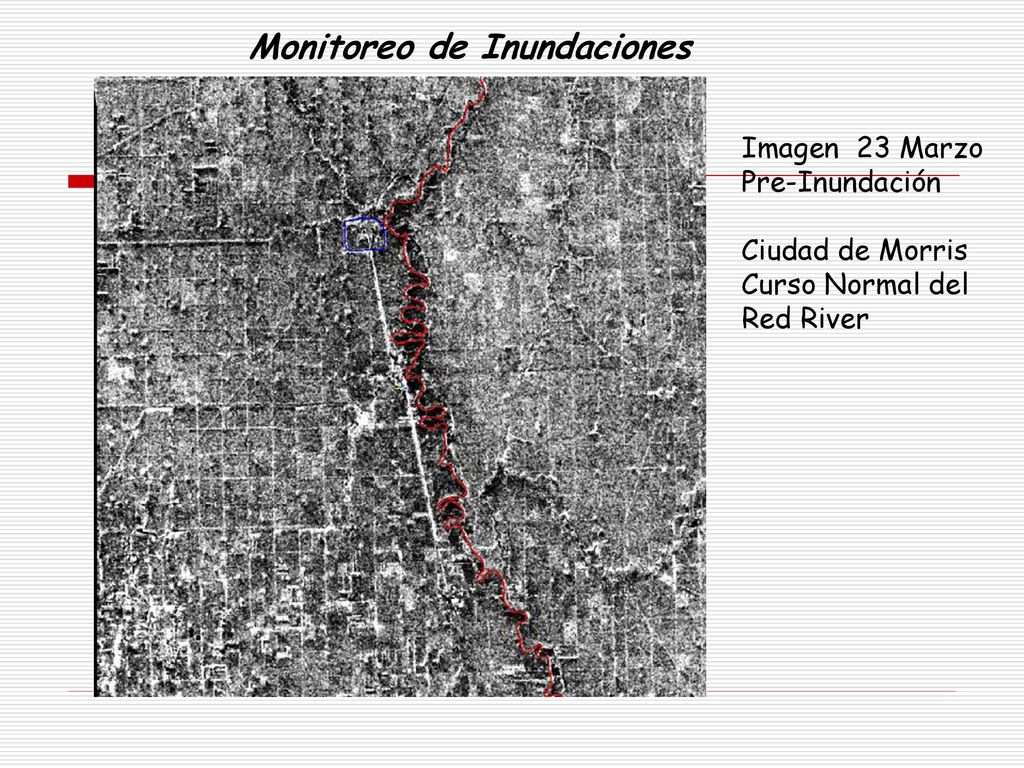

2 Monitoreo de Inundaciones
Imagen 23 Marzo Pre-Inundación Ciudad de Morris Curso Normal del Red River

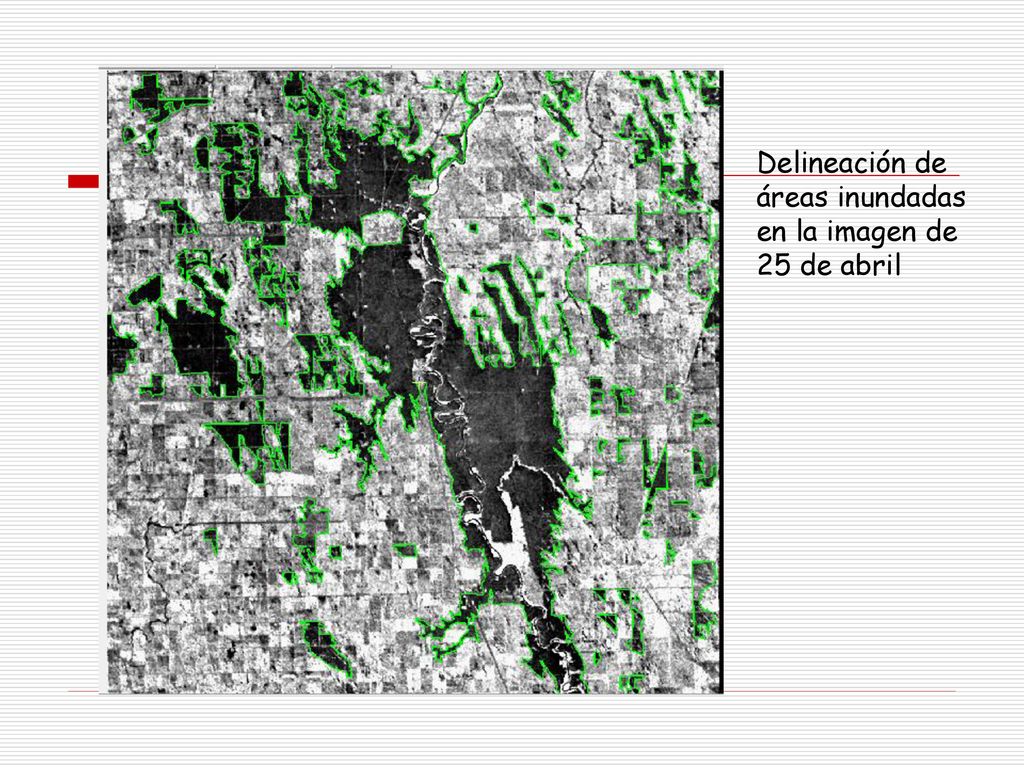

3 Delineación de áreas inundadas en la imagen de 25 de abril

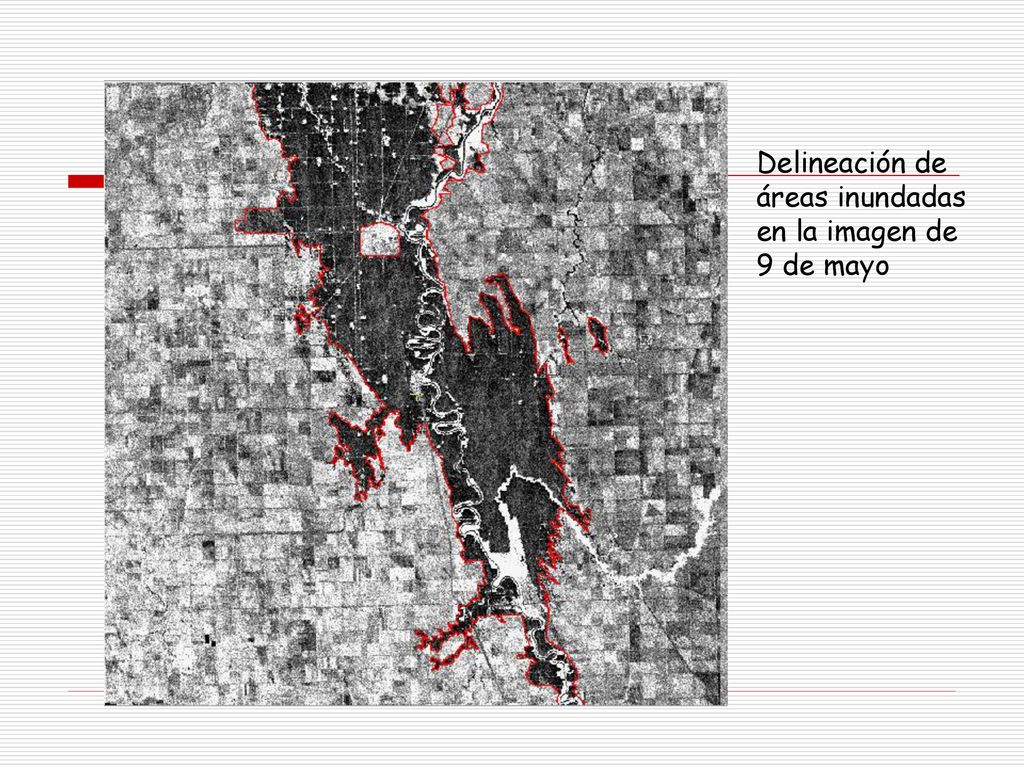

4 Delineación de áreas inundadas en la imagen de 9 de mayo

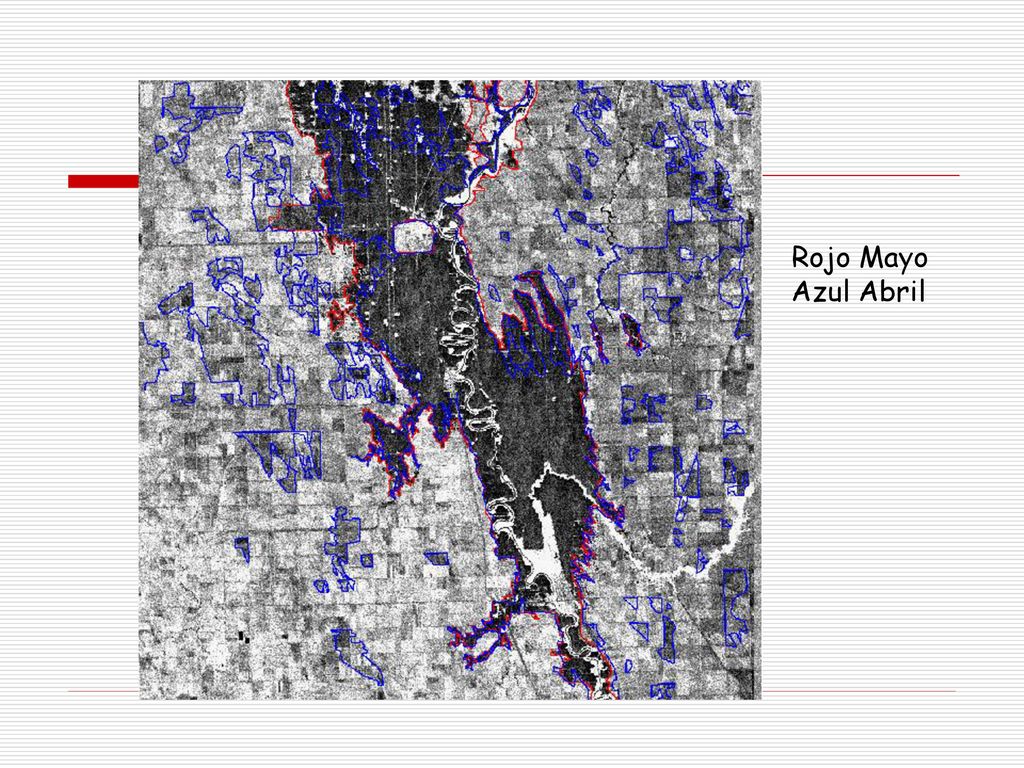

5 Rojo Mayo Azul Abril

6 Respuestas 1

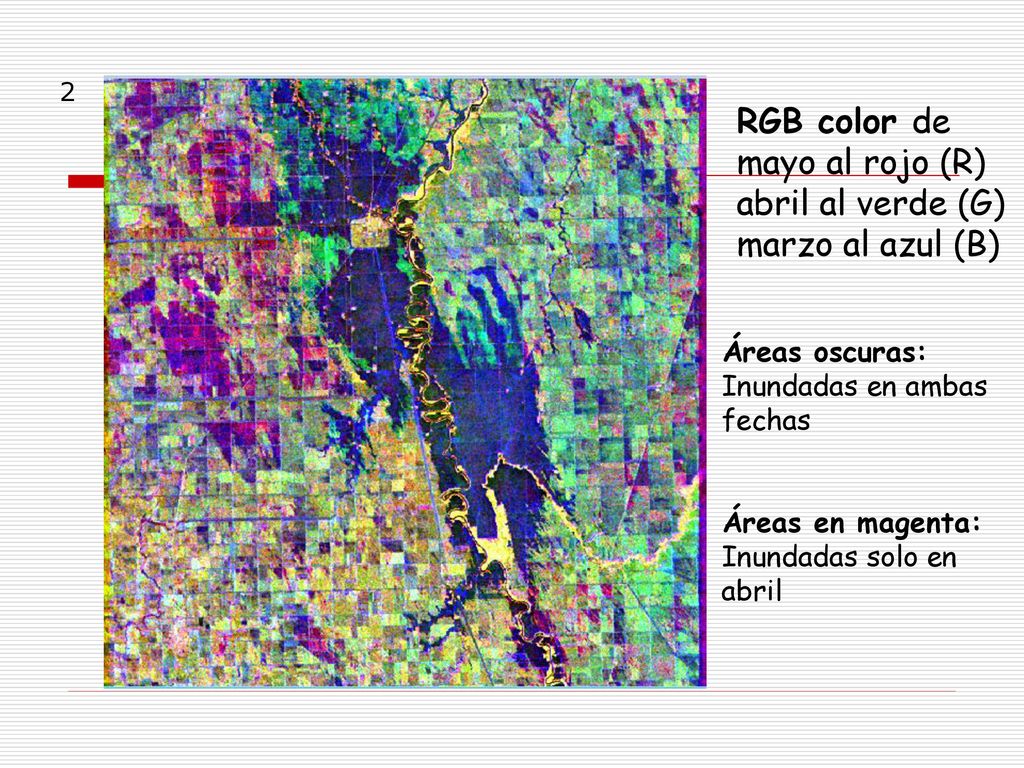

7 RGB color de mayo al rojo (R) abril al verde (G) marzo al azul (B)
2 RGB color de mayo al rojo (R) abril al verde (G) marzo al azul (B) Áreas oscuras: Inundadas en ambas fechas Áreas en magenta: Inundadas solo en abril
