Mantenimiento en equipos rotativos

Presentación del tema: "Mantenimiento en equipos rotativos"— Transcripción de la presentación:

1 Mantenimiento en equipos rotativos
Autores: Sergio Sierra Leonardo Ruggiero

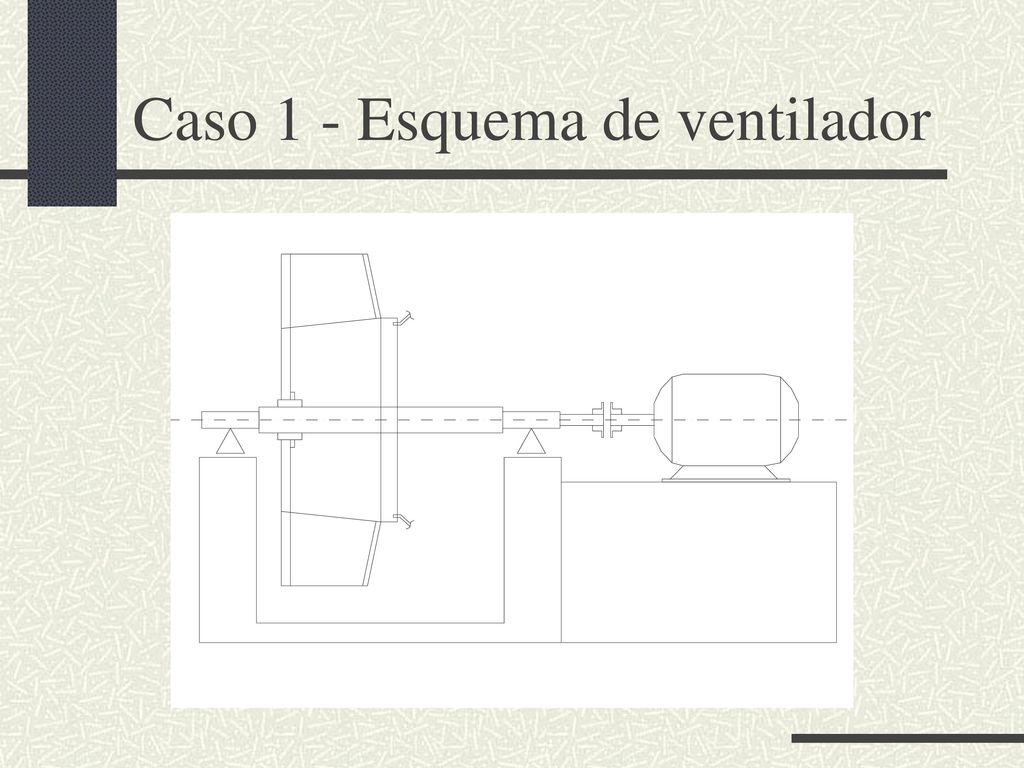

2 Caso 1 - Esquema de ventilador

3 Valores de severidad en ventilador

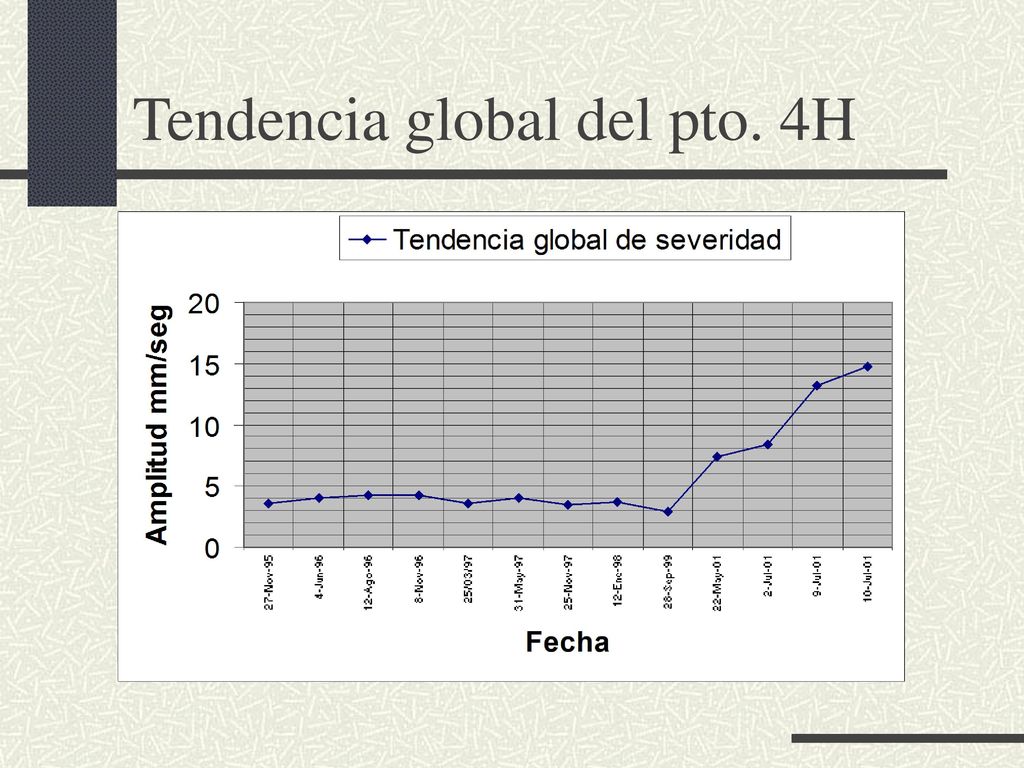

4 Tendencia global del pto. 4H

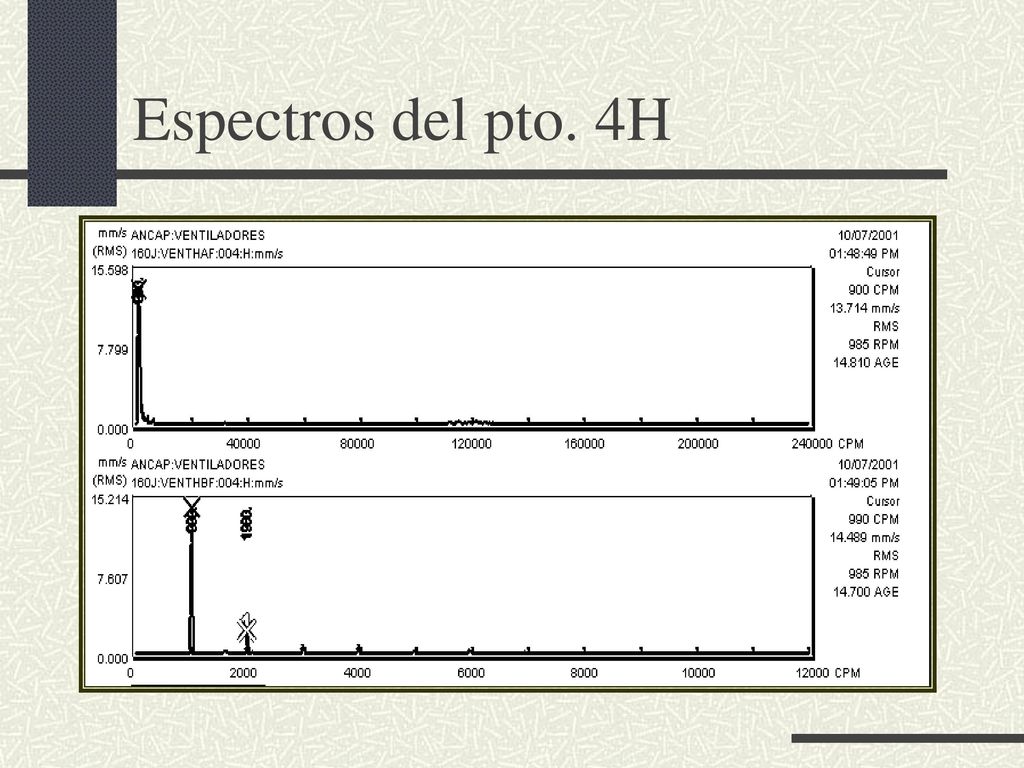

5 Espectros del pto. 4H El punto 4H es del lado libre del ventilador en dirección horizontal.

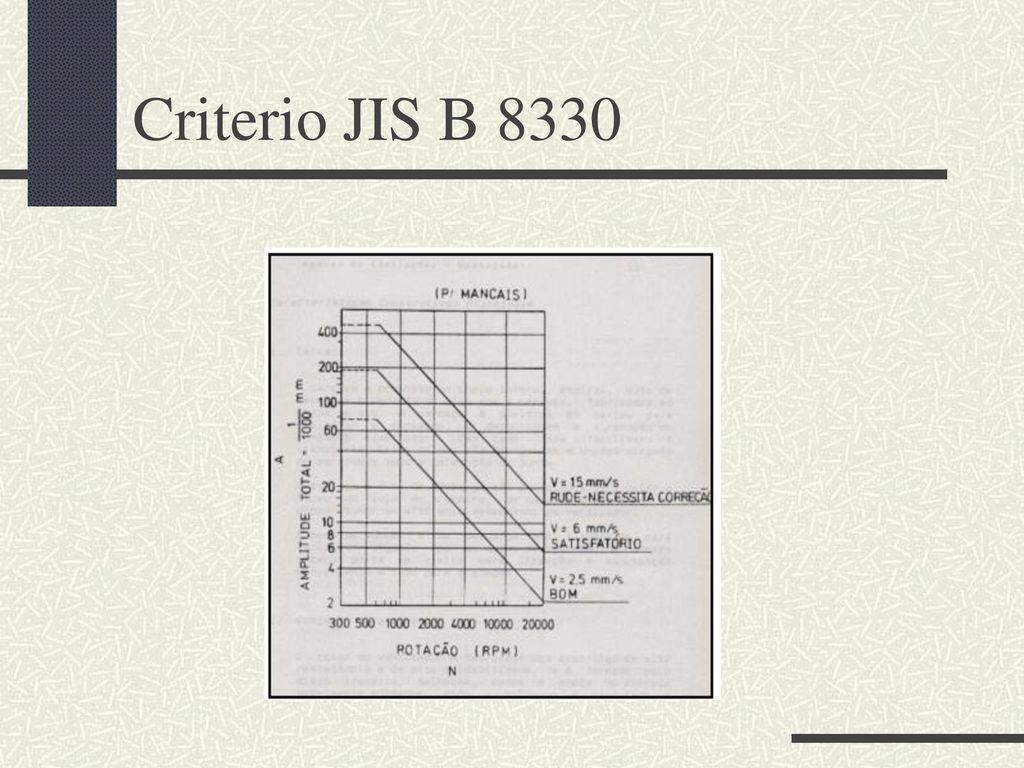

6 Criterio JIS B 8330

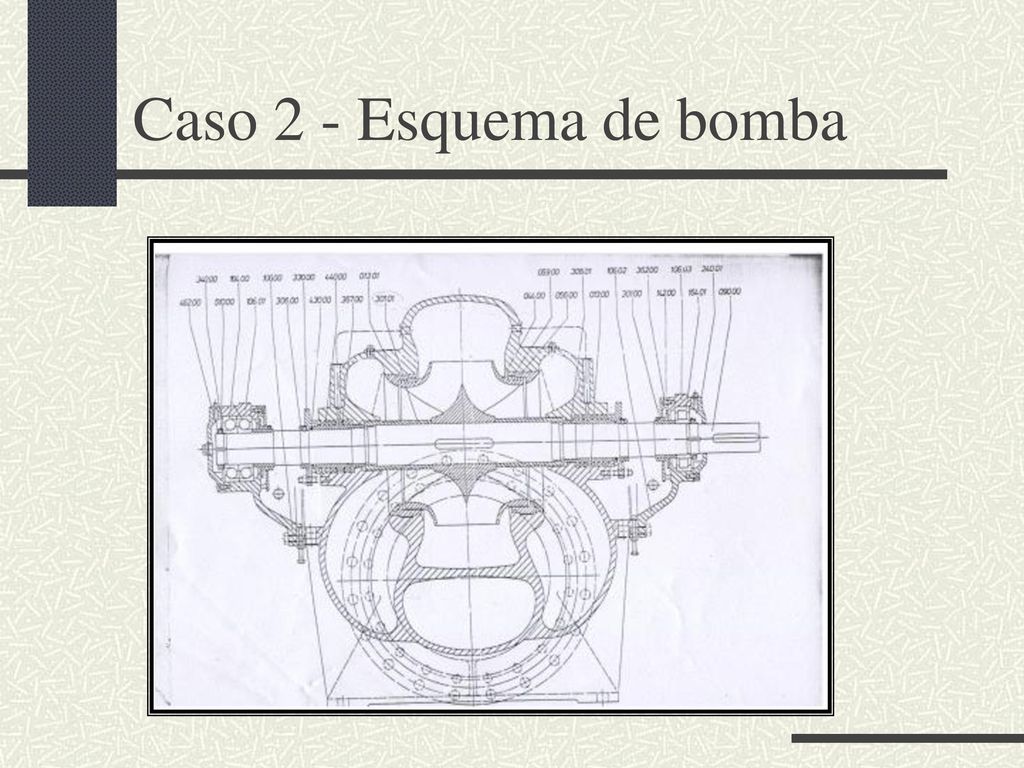

7 Caso 2 - Esquema de bomba

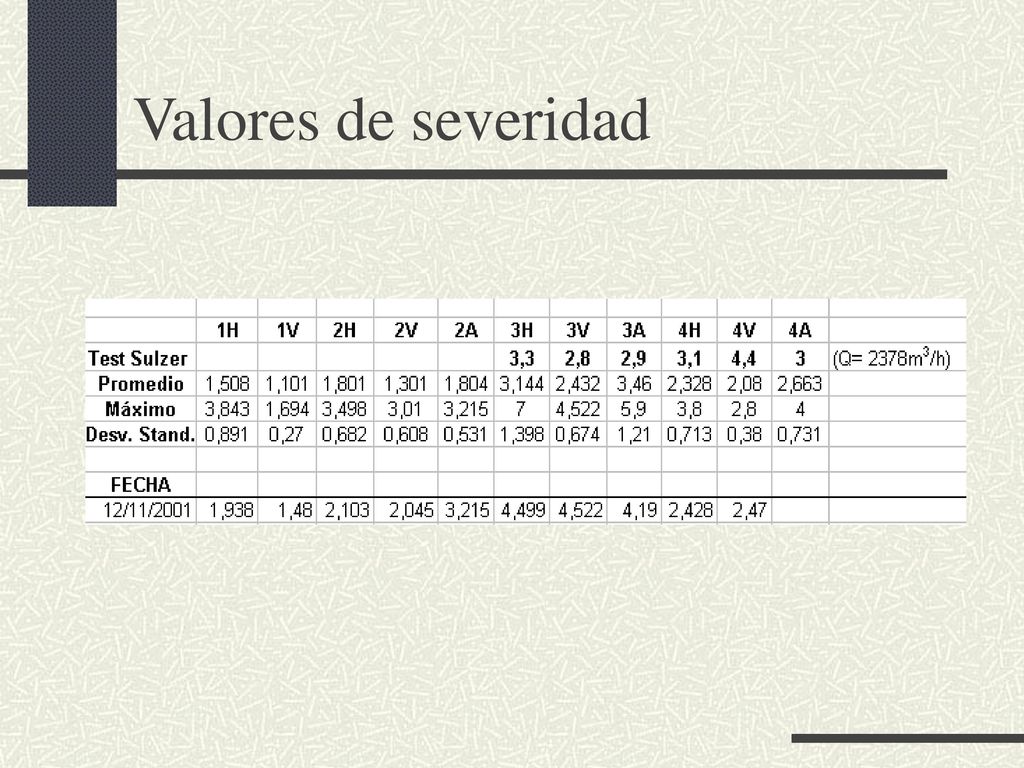

8 Valores de severidad

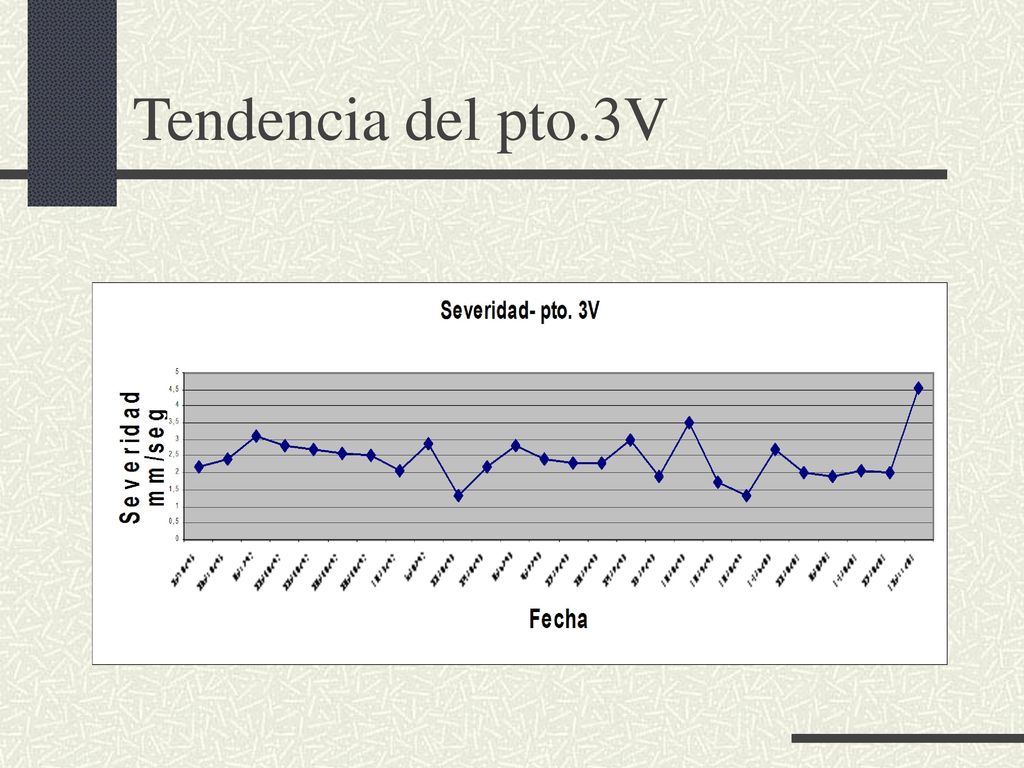

9 Tendencia del pto.3V Llamamos punto 3V, al punto de la bomba del lado del acople en sentido vertical

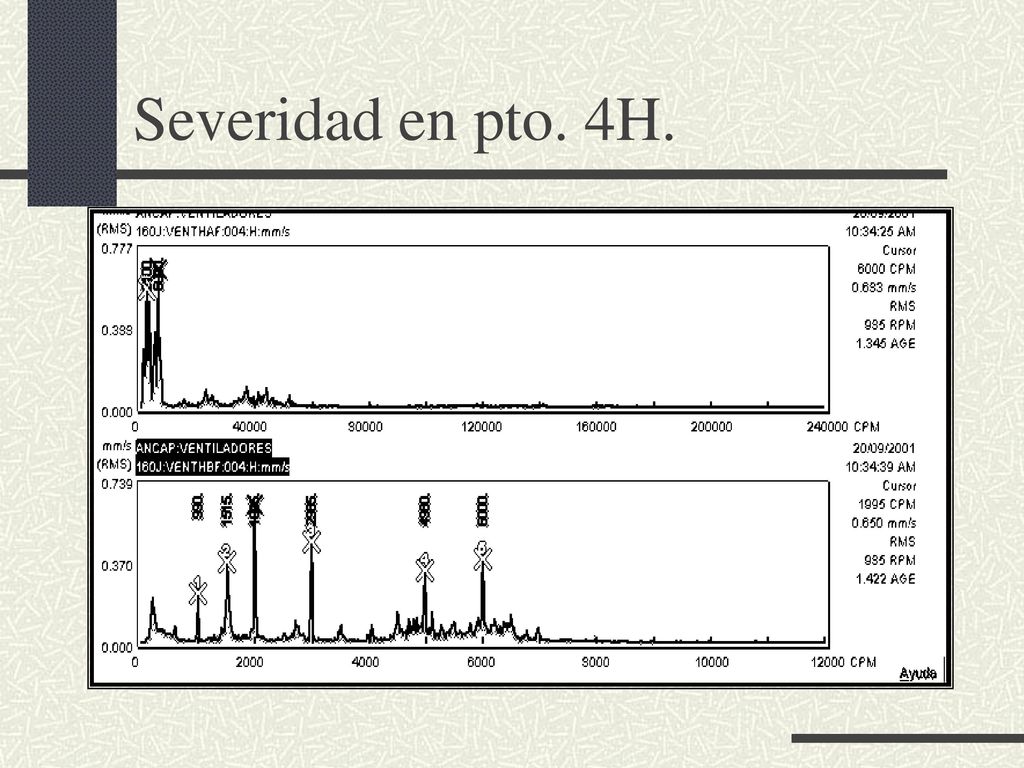

10 Severidad en pto. 4H.

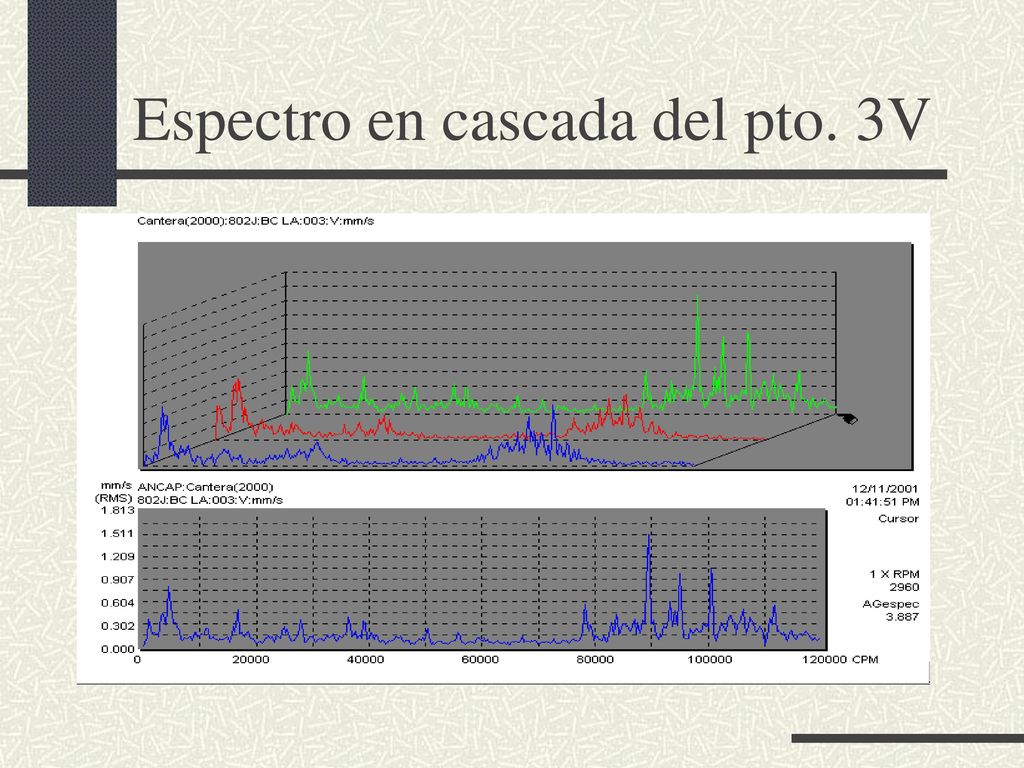

11 Espectro en cascada del pto. 3V

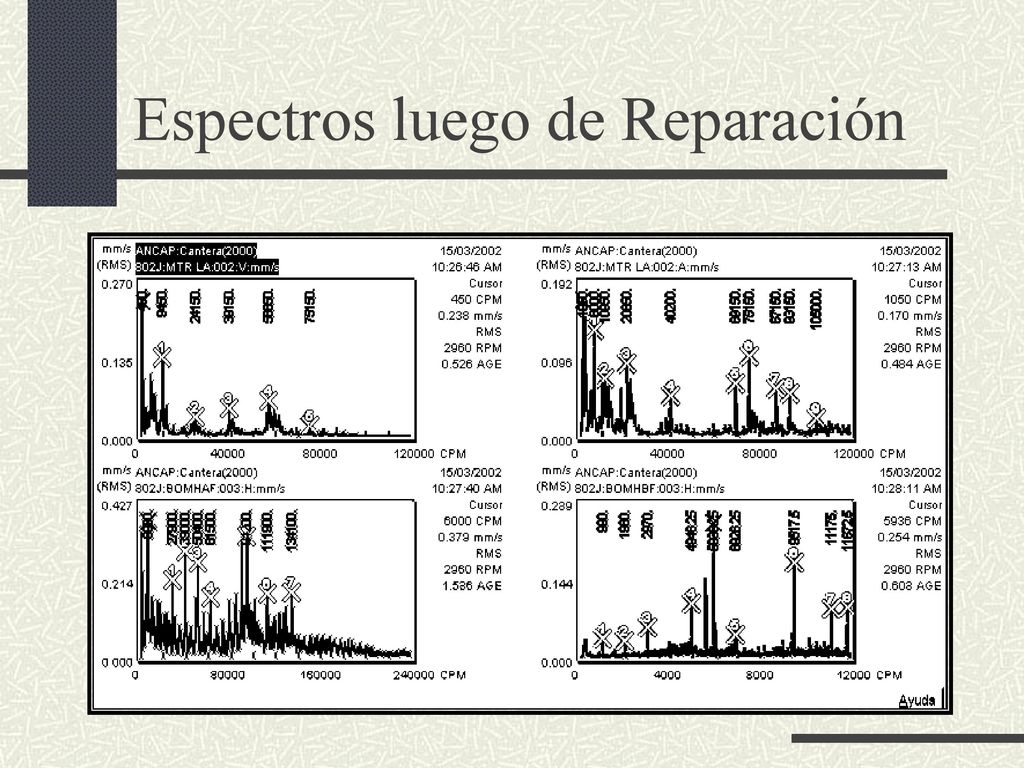

12 Espectros luego de Reparación

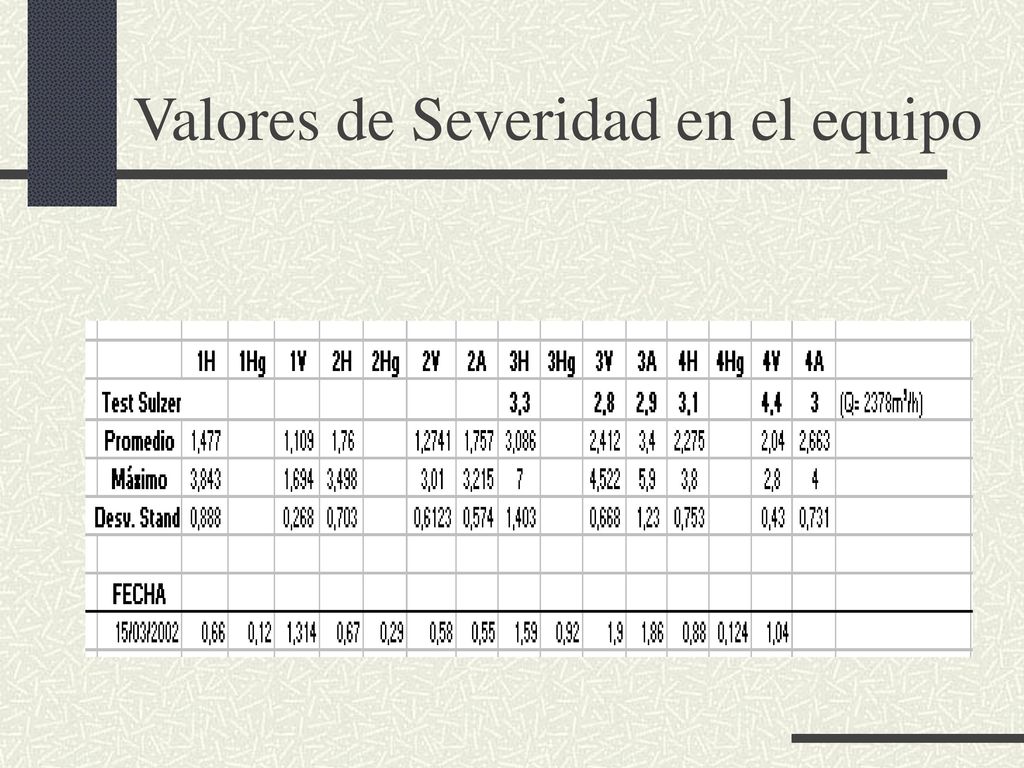

13 Valores de Severidad en el equipo

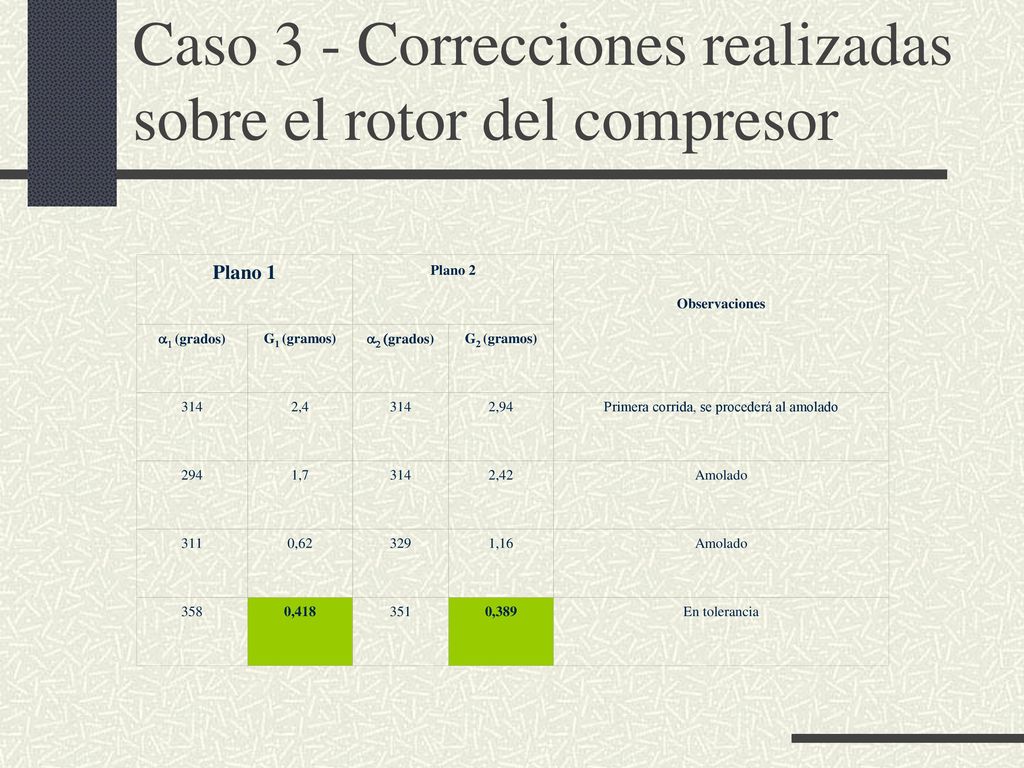

14 Caso 3 - Correcciones realizadas sobre el rotor del compresor
Plano 1 Plano 2 Observaciones a1 (grados) G1 (gramos) a2 (grados) G2 (gramos) 314 2,4 2,94 Primera corrida, se procederá al amolado 294 1,7 2,42 Amolado 311 0,62 329 1,16 358 0,418 351 0,389 En tolerancia

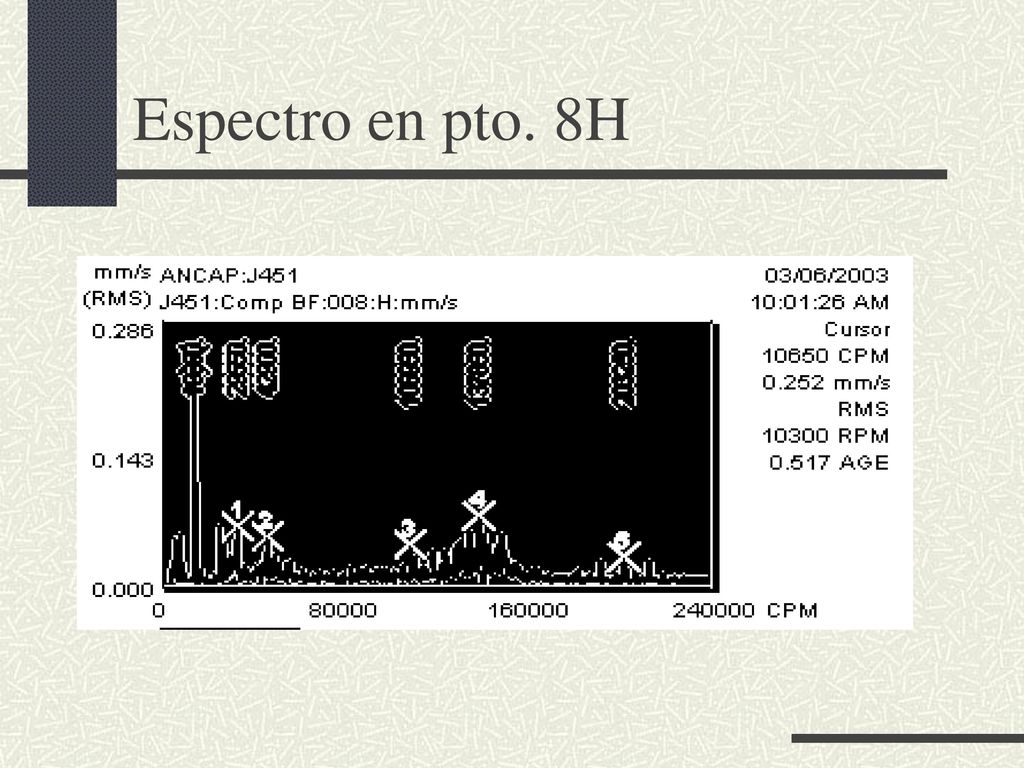

15 Espectro en pto. 8H Espectro tomado luego de montado el rotor

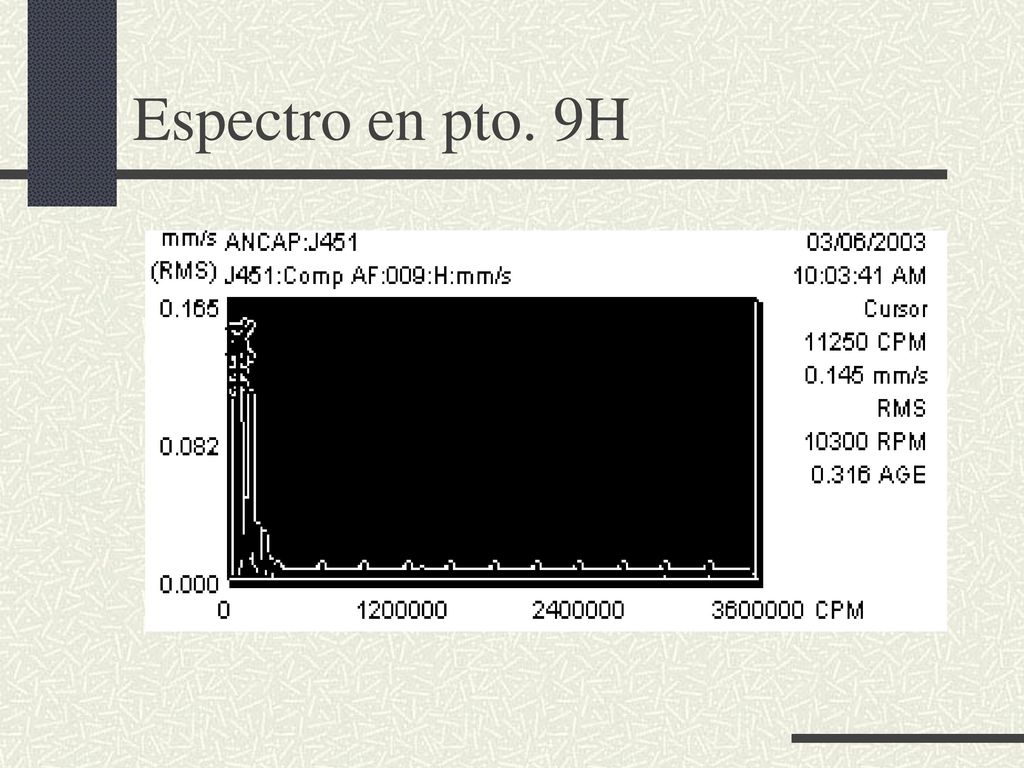

16 Espectro en pto. 9H

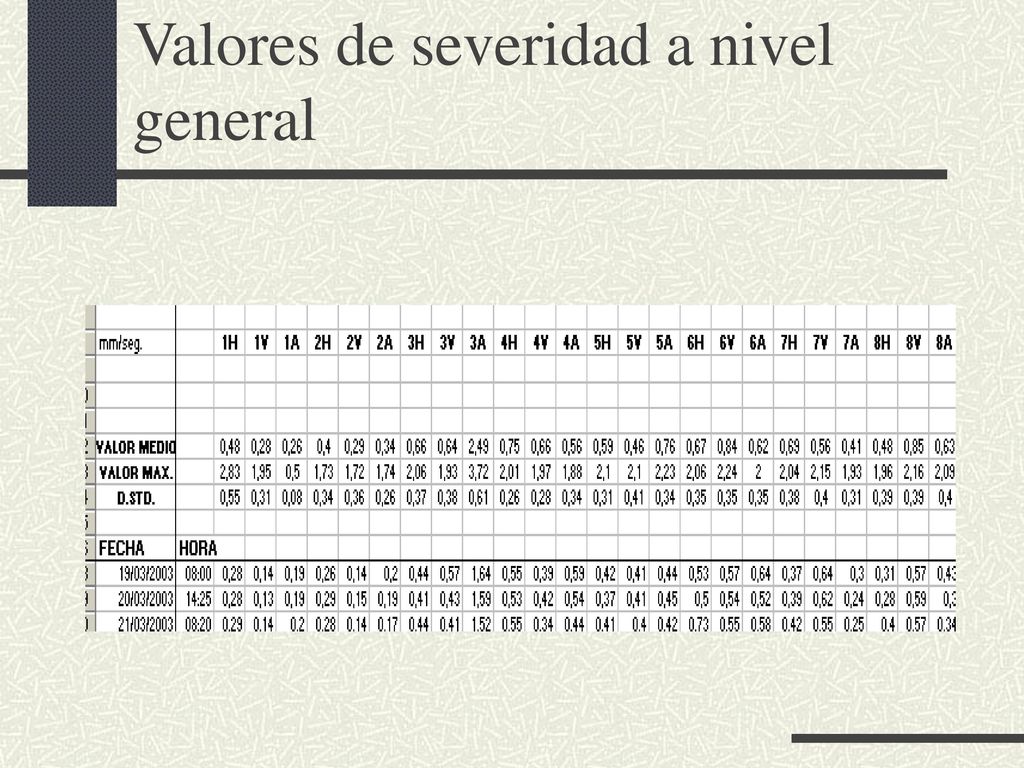

17 Valores de severidad a nivel general

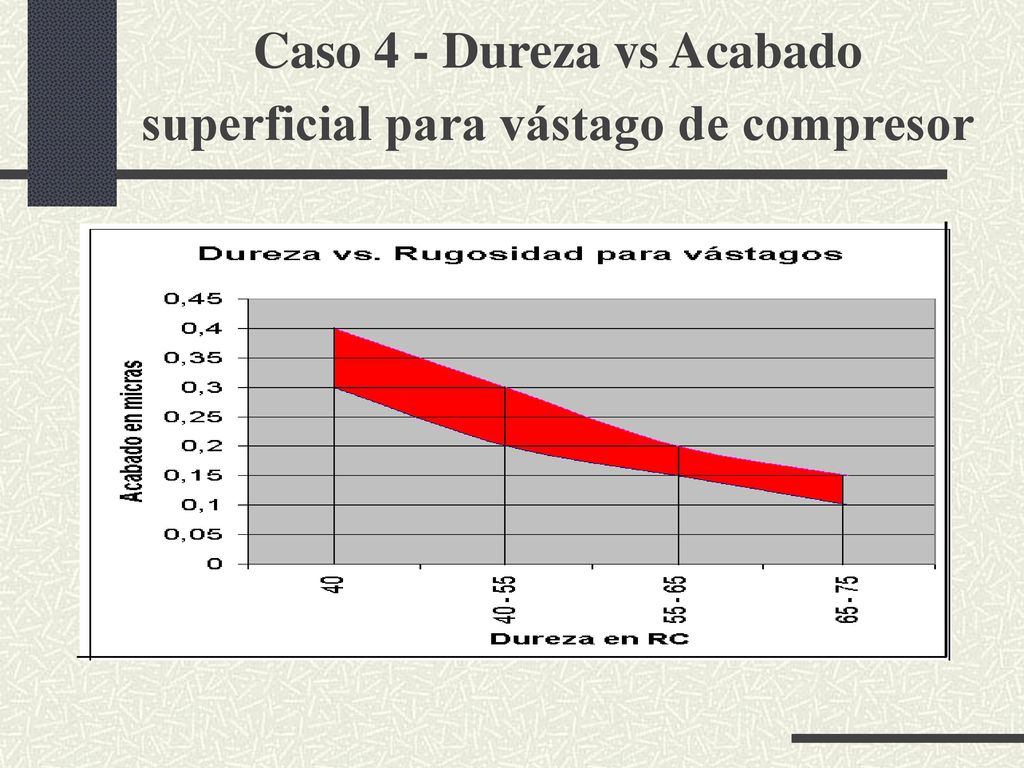

18 Caso 4 - Dureza vs Acabado superficial para vástago de compresor

19 Fin de Presentación
