SUB DIRECCIÓN DE EVALUACIÓN ASEGURAMIENTO DE LA OPERACIÓN

Presentación del tema: "SUB DIRECCIÓN DE EVALUACIÓN ASEGURAMIENTO DE LA OPERACIÓN"— Transcripción de la presentación:

1 SUB DIRECCIÓN DE EVALUACIÓN ASEGURAMIENTO DE LA OPERACIÓN
1

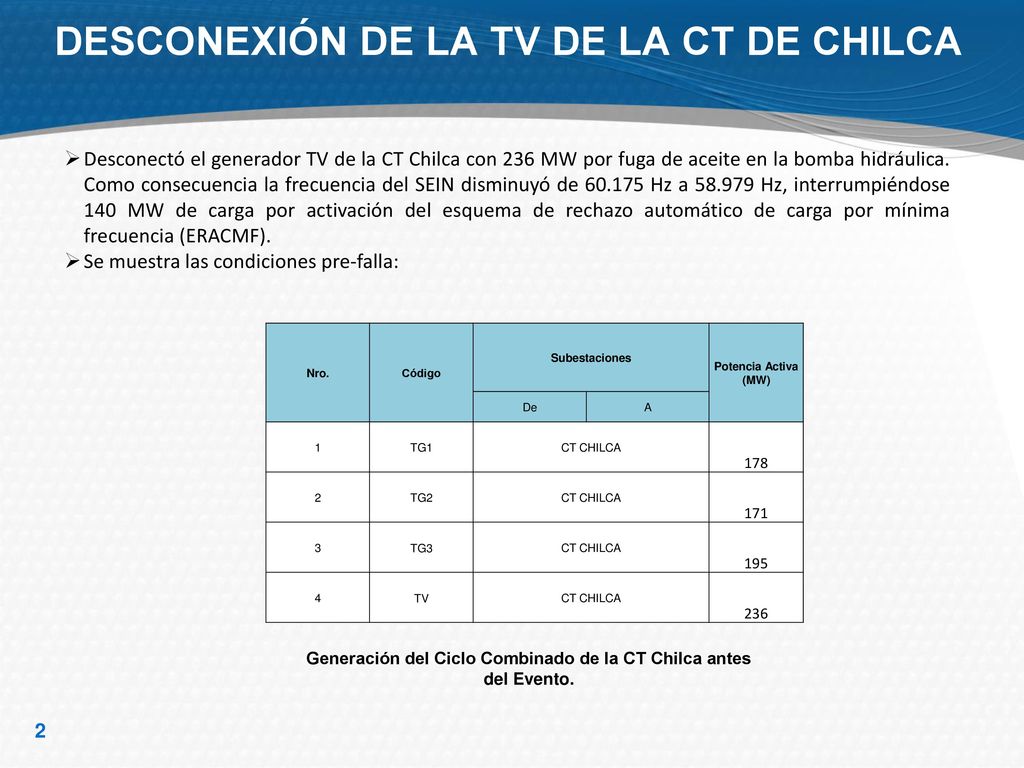

2 DESCONEXIÓN DE LA TV DE LA CT DE CHILCA
Desconectó el generador TV de la CT Chilca con 236 MW por fuga de aceite en la bomba hidráulica. Como consecuencia la frecuencia del SEIN disminuyó de Hz a Hz, interrumpiéndose 140 MW de carga por activación del esquema de rechazo automático de carga por mínima frecuencia (ERACMF). Se muestra las condiciones pre-falla: Nro. Código Subestaciones Potencia Activa (MW) De A 1 TG1 CT CHILCA 178 2 TG2 171 3 TG3 195 4 TV 236 Generación del Ciclo Combinado de la CT Chilca antes del Evento.

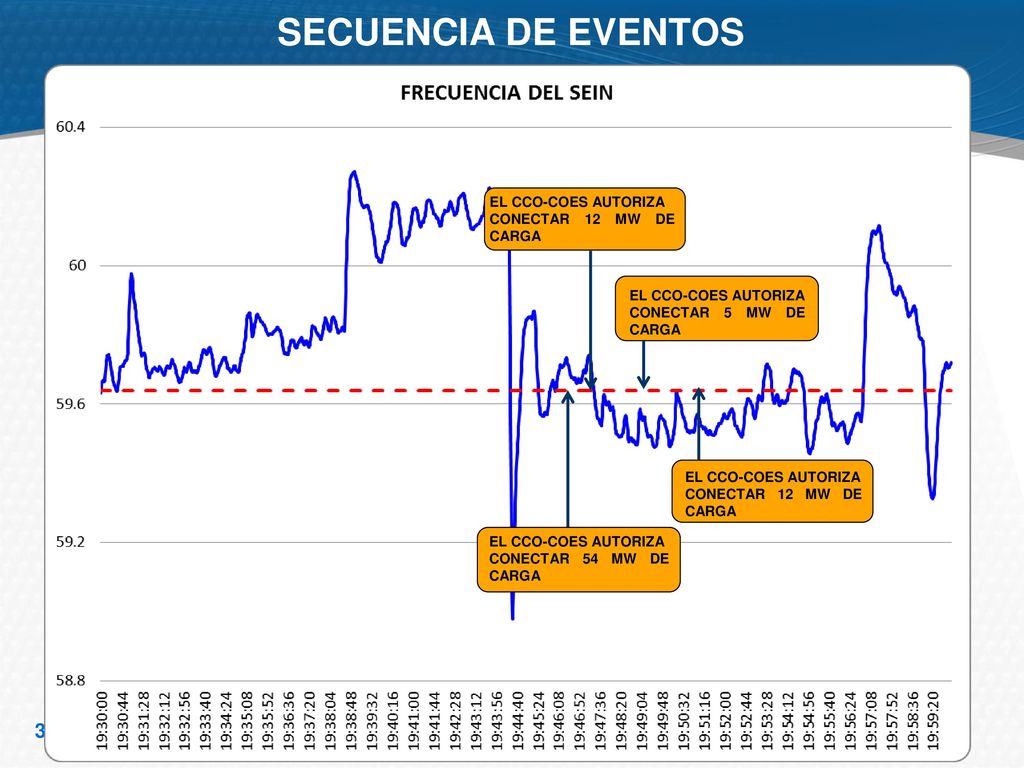

3 SECUENCIA DE EVENTOS EL CCO-COES AUTORIZA CONECTAR 12 MW DE CARGA

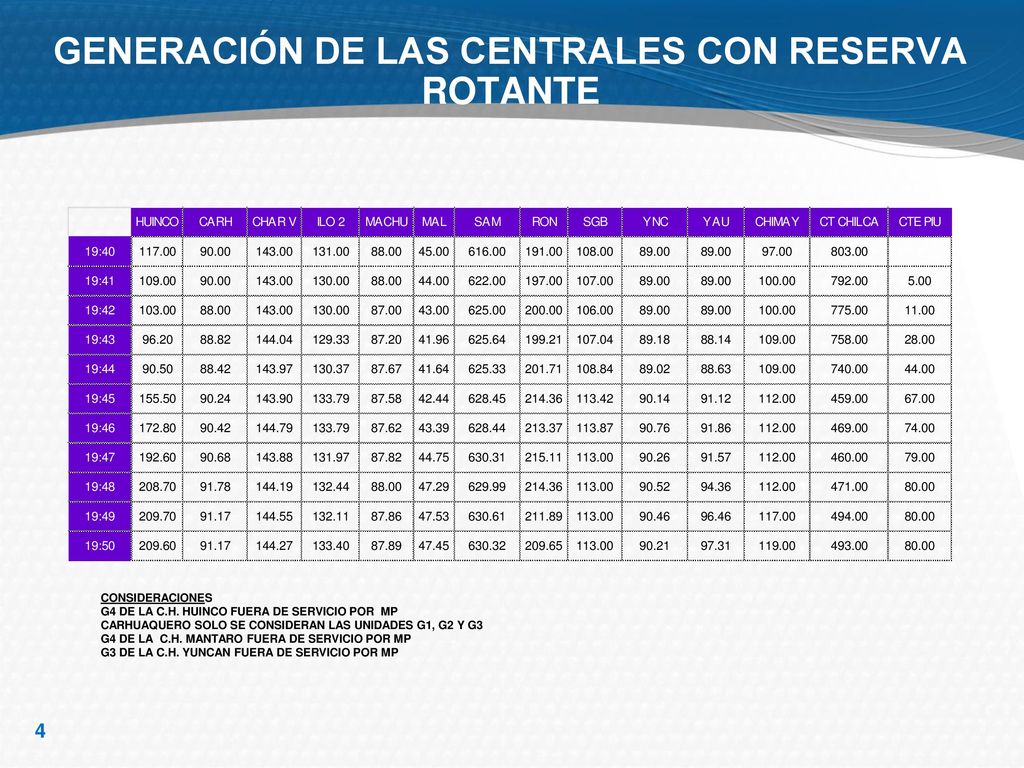

4 GENERACIÓN DE LAS CENTRALES CON RESERVA ROTANTE
CONSIDERACIONES G4 DE LA C.H. HUINCO FUERA DE SERVICIO POR MP CARHUAQUERO SOLO SE CONSIDERAN LAS UNIDADES G1, G2 Y G3 G4 DE LA C.H. MANTARO FUERA DE SERVICIO POR MP G3 DE LA C.H. YUNCAN FUERA DE SERVICIO POR MP

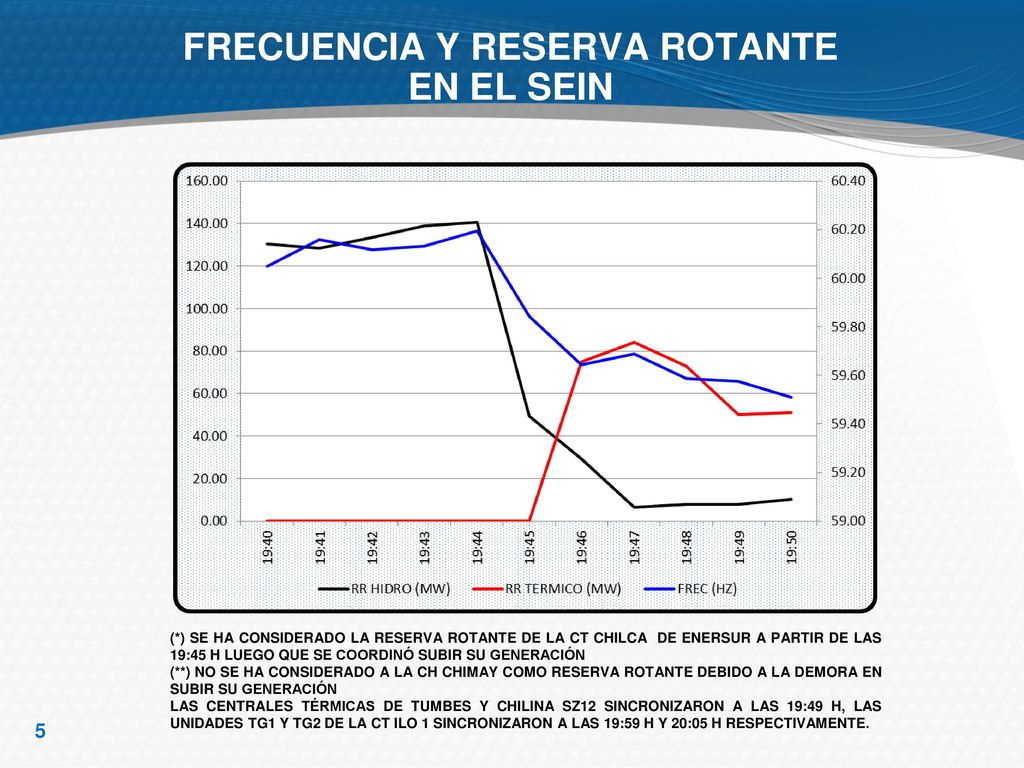

5 FRECUENCIA Y RESERVA ROTANTE EN EL SEIN
(*) SE HA CONSIDERADO LA RESERVA ROTANTE DE LA CT CHILCA DE ENERSUR A PARTIR DE LAS 19:45 H LUEGO QUE SE COORDINÓ SUBIR SU GENERACIÓN (**) NO SE HA CONSIDERADO A LA CH CHIMAY COMO RESERVA ROTANTE DEBIDO A LA DEMORA EN SUBIR SU GENERACIÓN LAS CENTRALES TÉRMICAS DE TUMBES Y CHILINA SZ12 SINCRONIZARON A LAS 19:49 H, LAS UNIDADES TG1 Y TG2 DE LA CT ILO 1 SINCRONIZARON A LAS 19:59 H Y 20:05 H RESPECTIVAMENTE.

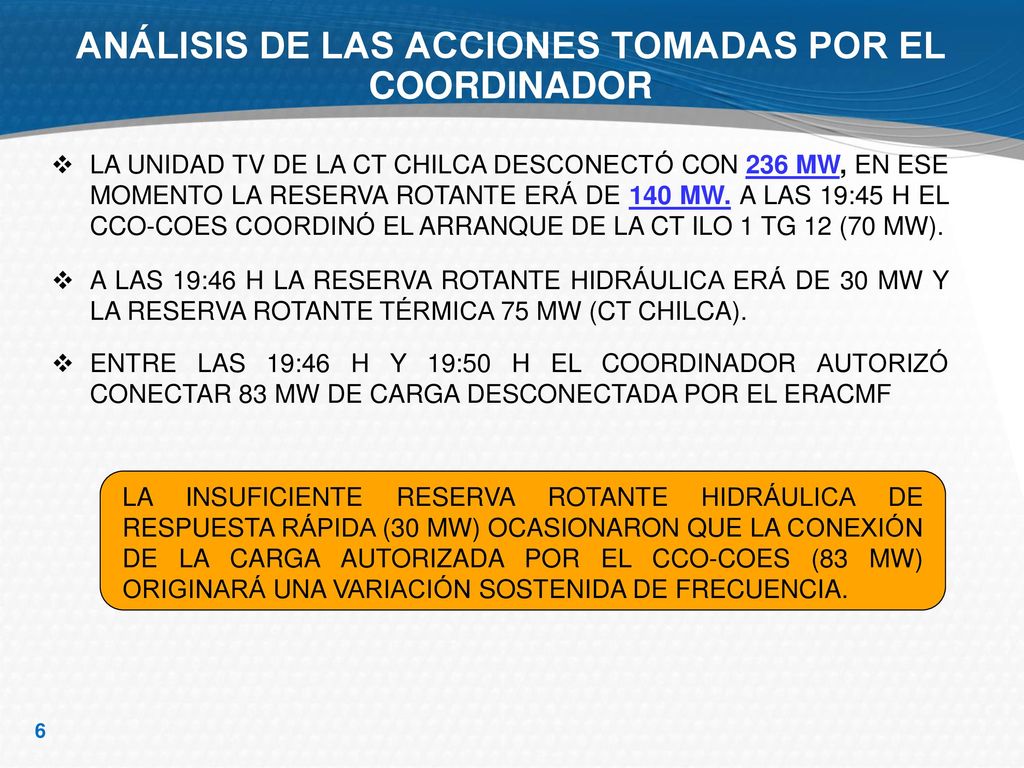

6 ANÁLISIS DE LAS ACCIONES TOMADAS POR EL COORDINADOR
LA UNIDAD TV DE LA CT CHILCA DESCONECTÓ CON 236 MW, EN ESE MOMENTO LA RESERVA ROTANTE ERÁ DE 140 MW. A LAS 19:45 H EL CCO-COES COORDINÓ EL ARRANQUE DE LA CT ILO 1 TG 12 (70 MW). A LAS 19:46 H LA RESERVA ROTANTE HIDRÁULICA ERÁ DE 30 MW Y LA RESERVA ROTANTE TÉRMICA 75 MW (CT CHILCA). ENTRE LAS 19:46 H Y 19:50 H EL COORDINADOR AUTORIZÓ CONECTAR 83 MW DE CARGA DESCONECTADA POR EL ERACMF LA INSUFICIENTE RESERVA ROTANTE HIDRÁULICA DE RESPUESTA RÁPIDA (30 MW) OCASIONARON QUE LA CONEXIÓN DE LA CARGA AUTORIZADA POR EL CCO-COES (83 MW) ORIGINARÁ UNA VARIACIÓN SOSTENIDA DE FRECUENCIA.

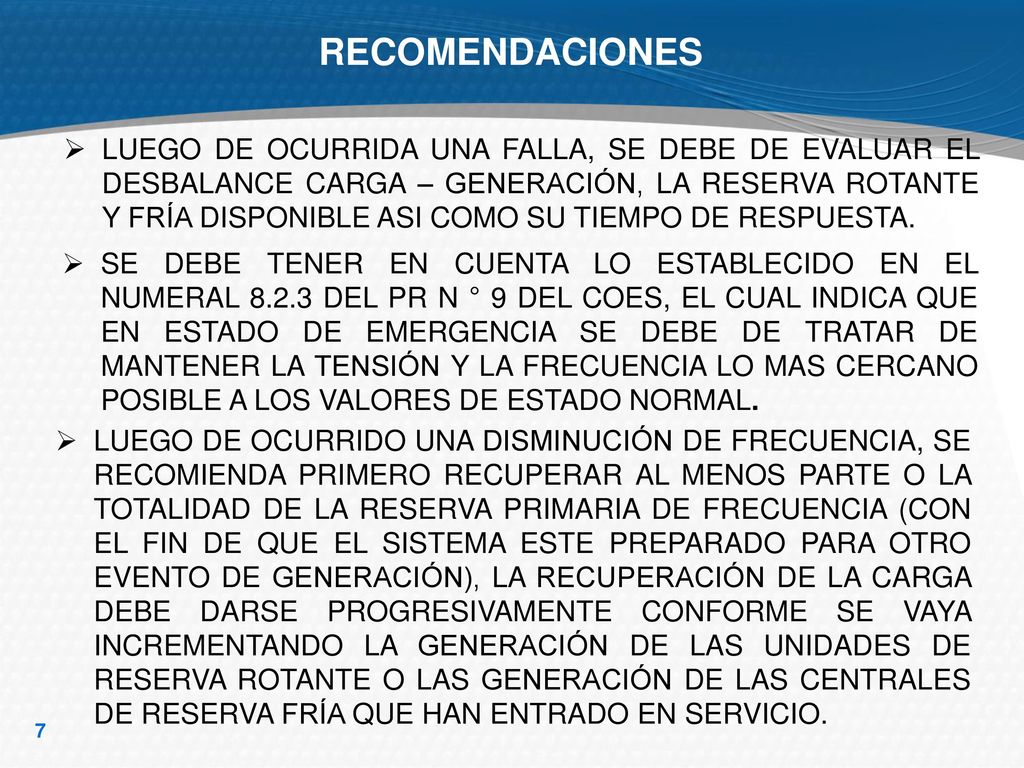

7 RECOMENDACIONES LUEGO DE OCURRIDA UNA FALLA, SE DEBE DE EVALUAR EL DESBALANCE CARGA – GENERACIÓN, LA RESERVA ROTANTE Y FRÍA DISPONIBLE ASI COMO SU TIEMPO DE RESPUESTA. SE DEBE TENER EN CUENTA LO ESTABLECIDO EN EL NUMERAL DEL PR N ° 9 DEL COES, EL CUAL INDICA QUE EN ESTADO DE EMERGENCIA SE DEBE DE TRATAR DE MANTENER LA TENSIÓN Y LA FRECUENCIA LO MAS CERCANO POSIBLE A LOS VALORES DE ESTADO NORMAL. LUEGO DE OCURRIDO UNA DISMINUCIÓN DE FRECUENCIA, SE RECOMIENDA PRIMERO RECUPERAR AL MENOS PARTE O LA TOTALIDAD DE LA RESERVA PRIMARIA DE FRECUENCIA (CON EL FIN DE QUE EL SISTEMA ESTE PREPARADO PARA OTRO EVENTO DE GENERACIÓN), LA RECUPERACIÓN DE LA CARGA DEBE DARSE PROGRESIVAMENTE CONFORME SE VAYA INCREMENTANDO LA GENERACIÓN DE LAS UNIDADES DE RESERVA ROTANTE O LAS GENERACIÓN DE LAS CENTRALES DE RESERVA FRÍA QUE HAN ENTRADO EN SERVICIO.

8 CONCLUSIONES LA DESCONEXIÓN DE LA UNIDAD TV DE LA C.T. CHILCA OCASIONÓ UN DESBALANCE CARGA – GENERACIÓN EL CUAL FUE RESTABLECIDO CON LA ACTUACIÓN DE LA RESERVA PRIMARIA Y SECUNDARIA DEL SEIN ASI COMO CON LA ACTUACIÓN DEL ESQUEMA DE RECHAZO AUTOMATICO DE CARGA POR MÍNIMA FRECUENCIA. LA DECISIÓN INADECUADA DEL CCO-COES DE AUTORIZAR LA RECUPERACIÓN DE LA CARGA RECHAZADA SIN TENER EN CUENTA QUE LA RESERVA ROTANTE DE RESPUESTA RÁPIDA (HIDRAULICA) ERÁ DE SOLO 30 MW, OCASIONÓ QUE LA FRECUENCIA ESTE POR DEBAJO DE LO ESTABLECIDO EN LA NTCSE (59,64 HZ), ORIGINANDO UNA VARIACIÓN SOSTENIDA DE FRECUENCIA.
