BRAZILIA 2008 JOSE FRANCISCO MENESES. TEC. METALURGIA. NARIÑO-COLOMBIA

Presentación del tema: "BRAZILIA 2008 JOSE FRANCISCO MENESES. TEC. METALURGIA. NARIÑO-COLOMBIA"— Transcripción de la presentación:

1 BRAZILIA 2008 JOSE FRANCISCO MENESES. TEC. METALURGIA. NARIÑO-COLOMBIA TECNOLOGIAS APROPIADAS PARA DISMINUIR LA CONTAMINACION CON MERCURIO EN LA MINERIA DEL ORO A PEQUEÑA ESCALA

2

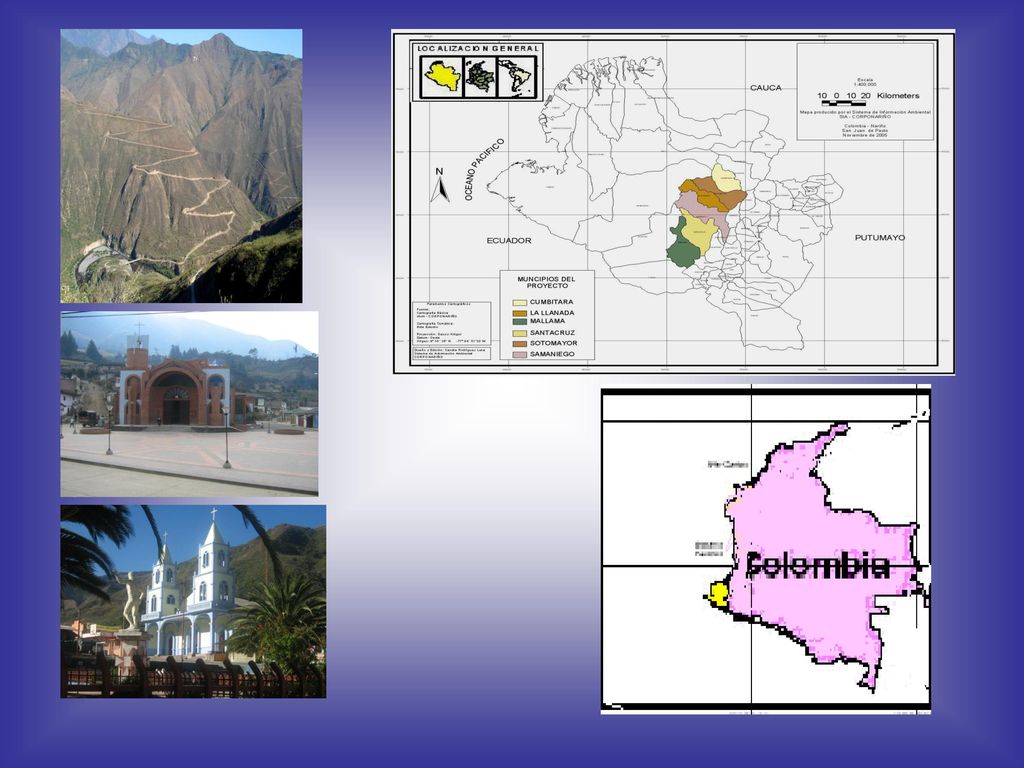

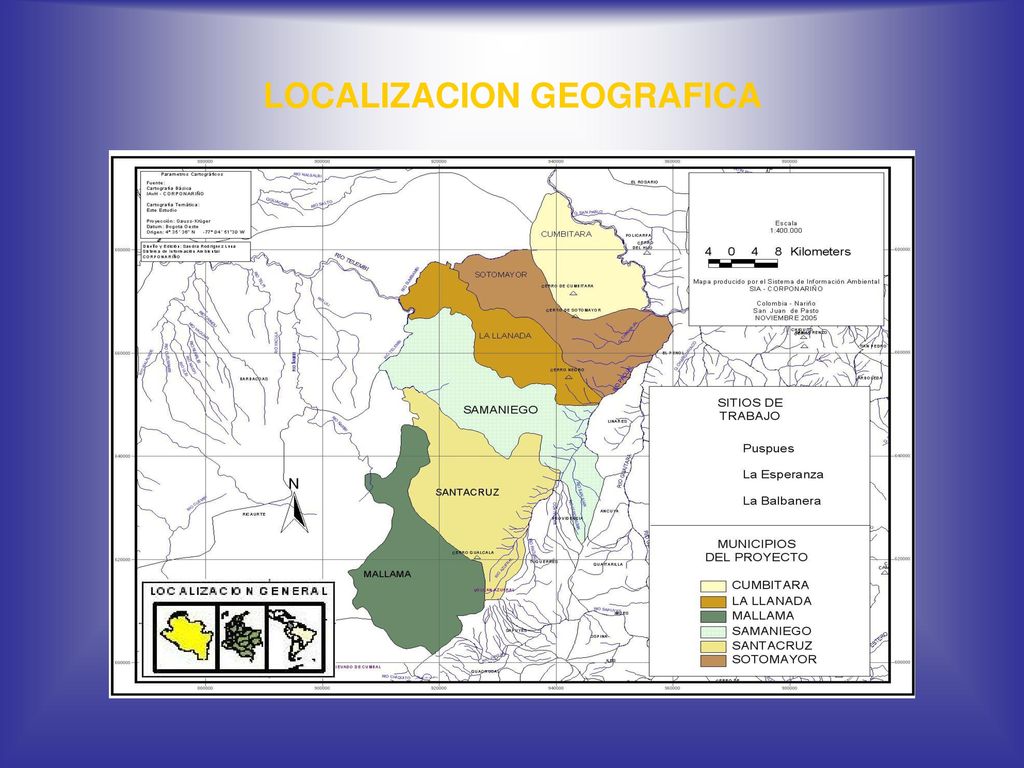

3 LOCALIZACION GEOGRAFICA

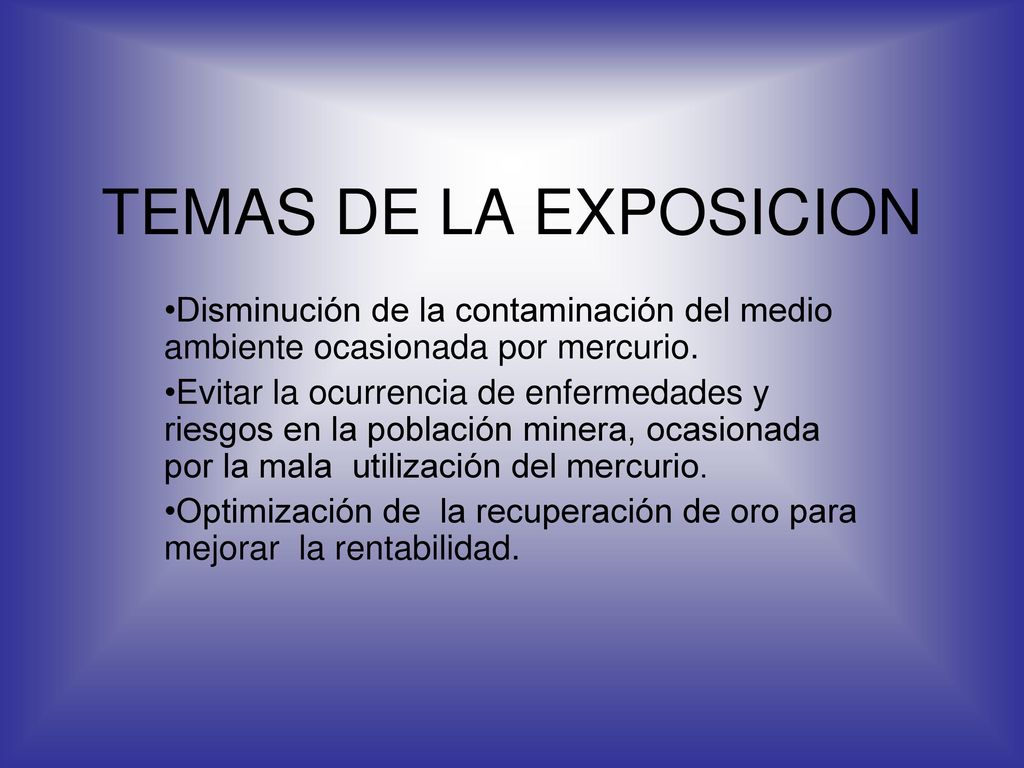

4 TEMAS DE LA EXPOSICION Disminución de la contaminación del medio ambiente ocasionada por mercurio. Evitar la ocurrencia de enfermedades y riesgos en la población minera, ocasionada por la mala utilización del mercurio. Optimización de la recuperación de oro para mejorar la rentabilidad.

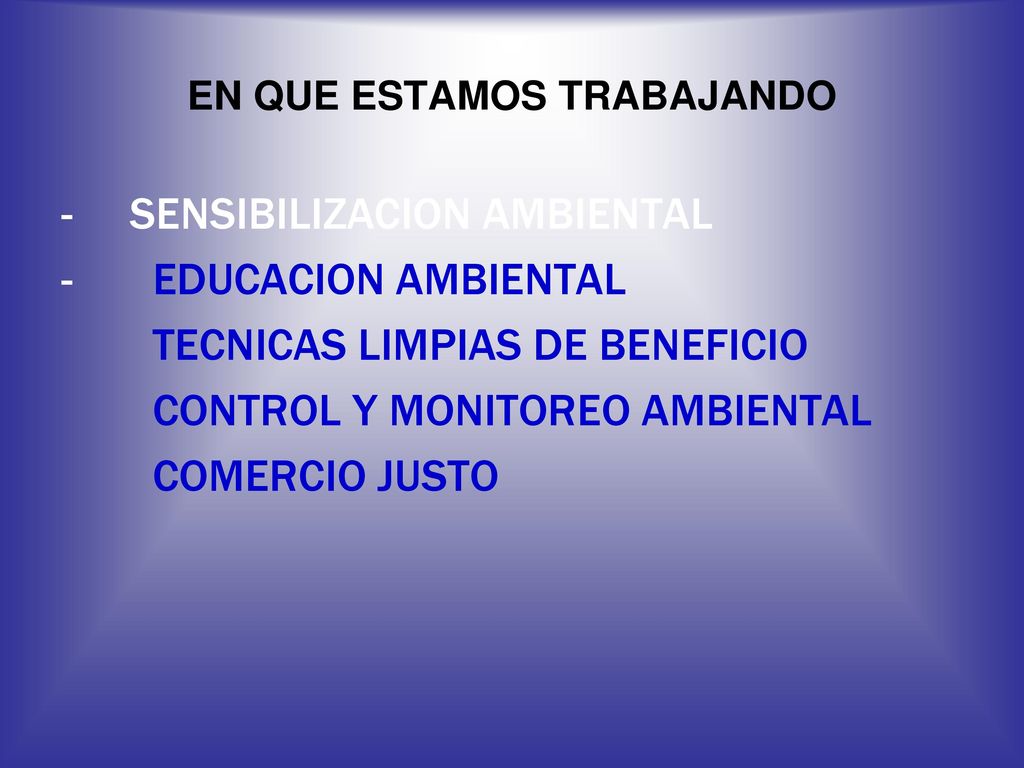

5 EN QUE ESTAMOS TRABAJANDO
SENSIBILIZACION AMBIENTAL EDUCACION AMBIENTAL TECNICAS LIMPIAS DE BENEFICIO CONTROL Y MONITOREO AMBIENTAL COMERCIO JUSTO

6

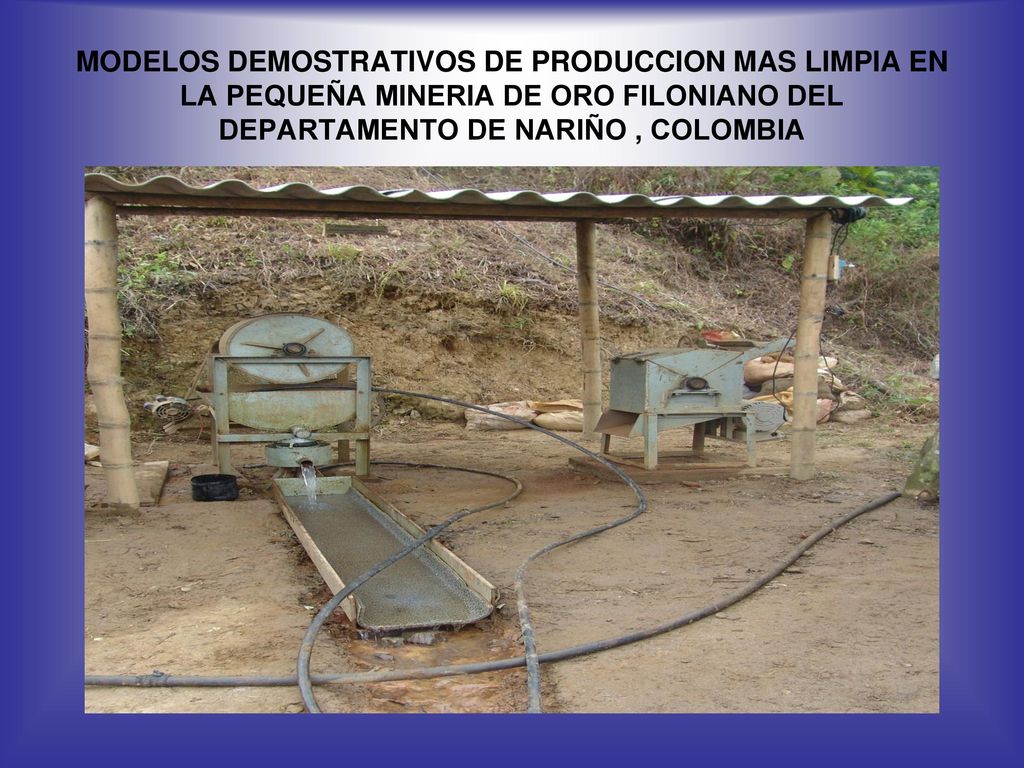

7 MODELOS DEMOSTRATIVOS DE PRODUCCION MAS LIMPIA EN LA PEQUEÑA MINERIA DE ORO FILONIANO DEL DEPARTAMENTO DE NARIÑO , COLOMBIA

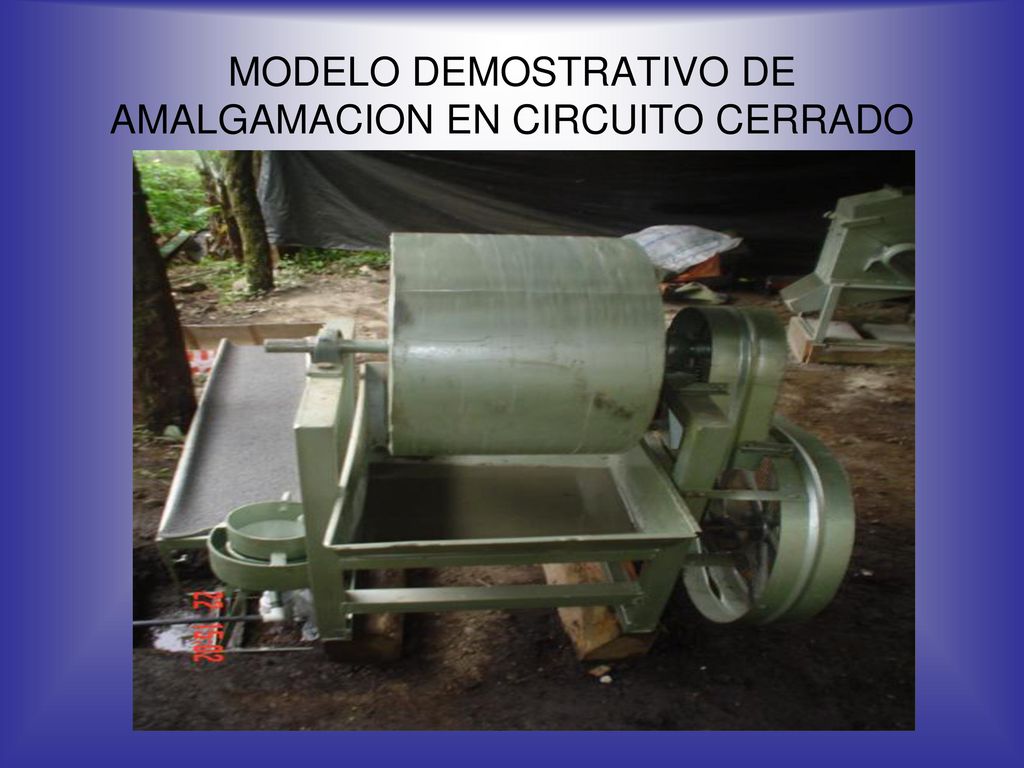

8 MODELO DEMOSTRATIVO DE AMALGAMACION EN CIRCUITO CERRADO

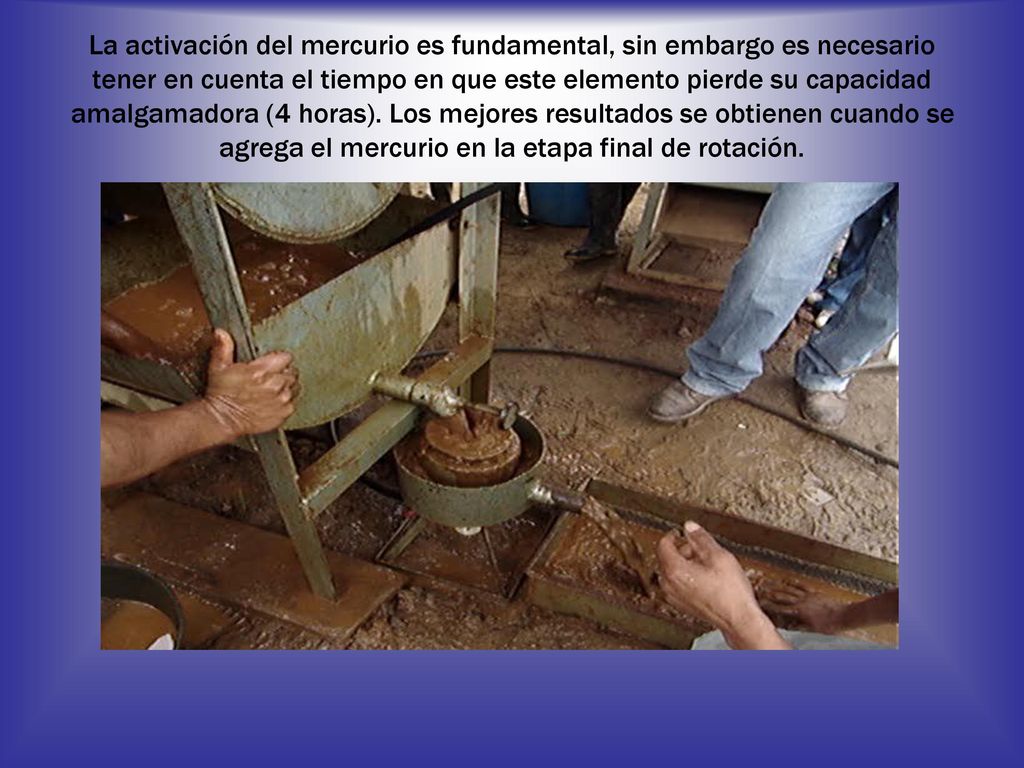

9 La activación del mercurio es fundamental, sin embargo es necesario tener en cuenta el tiempo en que este elemento pierde su capacidad amalgamadora (4 horas). Los mejores resultados se obtienen cuando se agrega el mercurio en la etapa final de rotación.

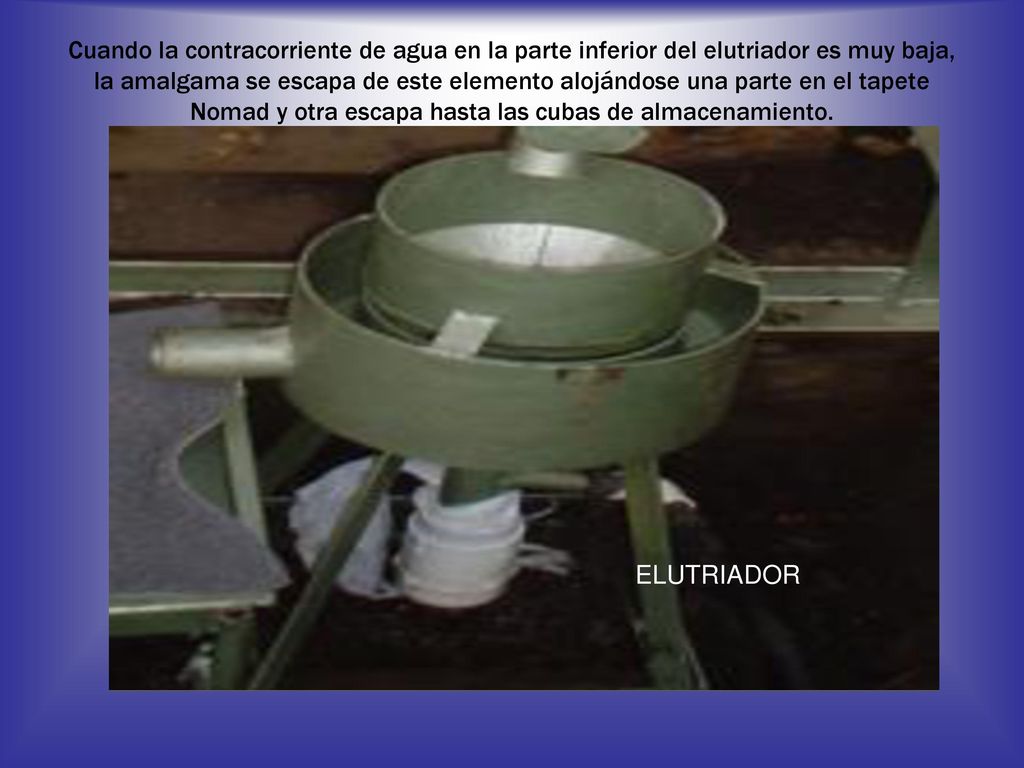

10 Cuando la contracorriente de agua en la parte inferior del elutriador es muy baja, la amalgama se escapa de este elemento alojándose una parte en el tapete Nomad y otra escapa hasta las cubas de almacenamiento. ELUTRIADOR

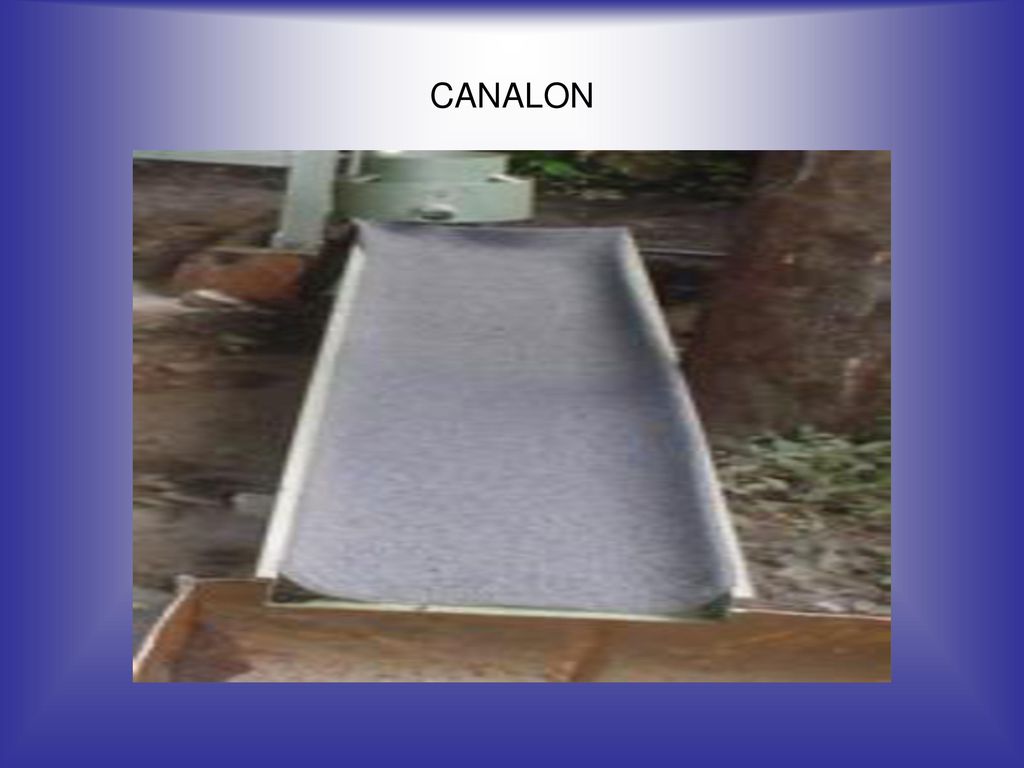

11 CANALON

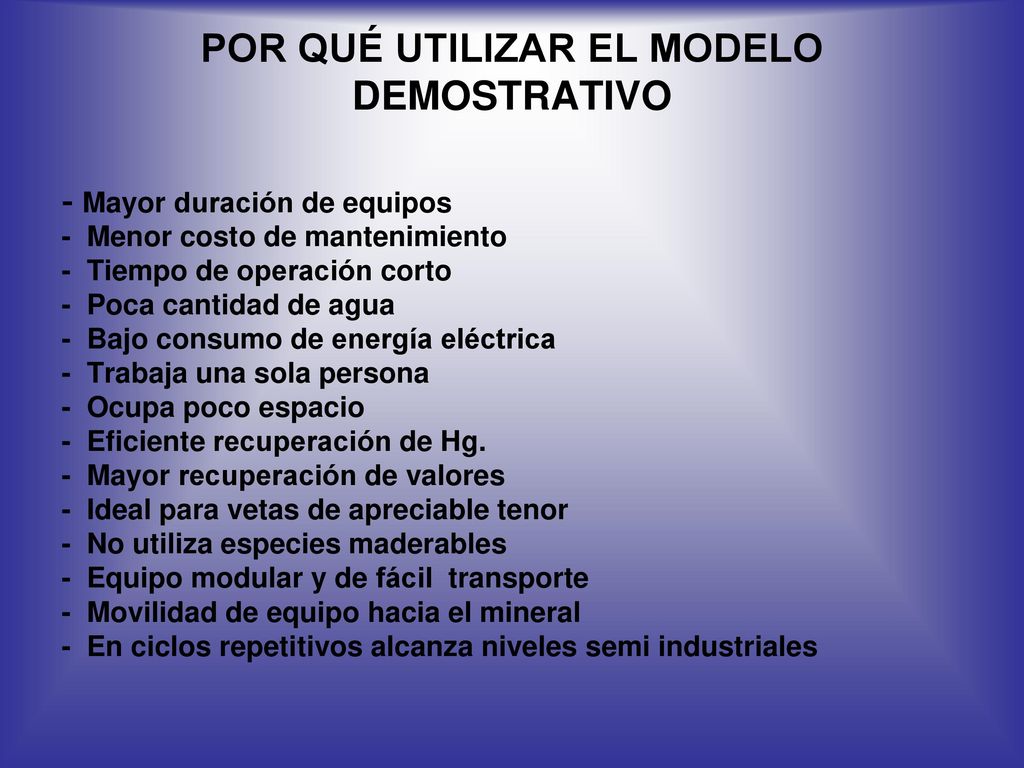

12 POR QUÉ UTILIZAR EL MODELO DEMOSTRATIVO
- Mayor duración de equipos - Menor costo de mantenimiento - Tiempo de operación corto - Poca cantidad de agua - Bajo consumo de energía eléctrica - Trabaja una sola persona - Ocupa poco espacio - Eficiente recuperación de Hg. - Mayor recuperación de valores - Ideal para vetas de apreciable tenor - No utiliza especies maderables - Equipo modular y de fácil transporte - Movilidad de equipo hacia el mineral - En ciclos repetitivos alcanza niveles semi industriales

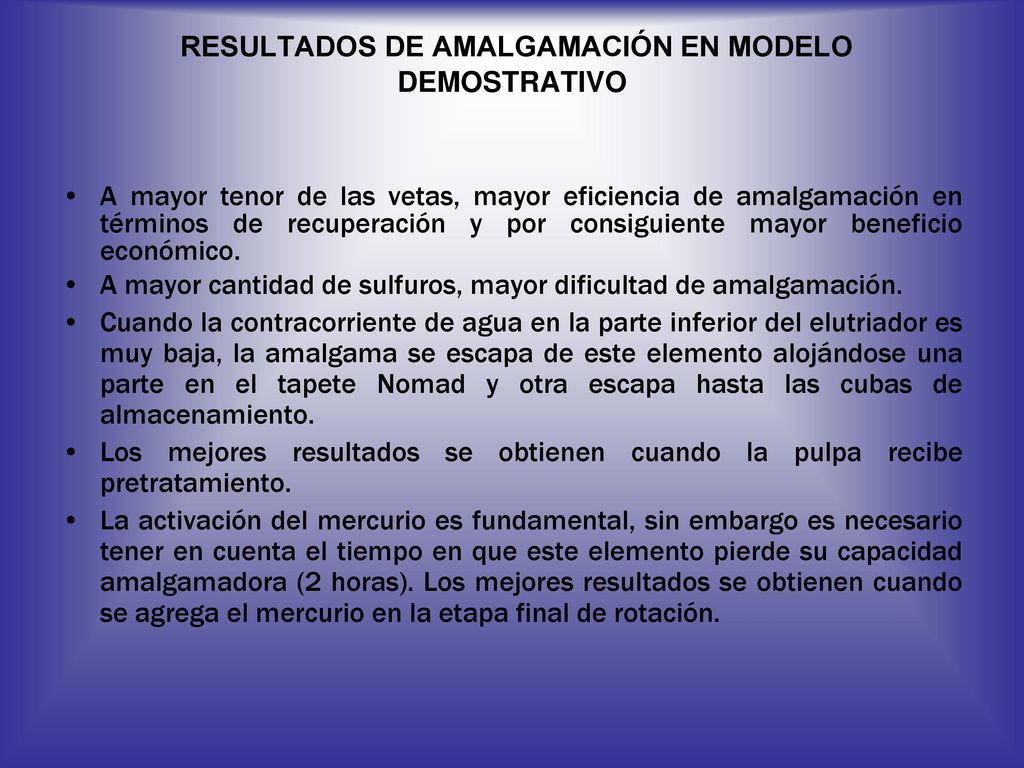

13 RESULTADOS DE AMALGAMACIÓN EN MODELO DEMOSTRATIVO
A mayor tenor de las vetas, mayor eficiencia de amalgamación en términos de recuperación y por consiguiente mayor beneficio económico. A mayor cantidad de sulfuros, mayor dificultad de amalgamación. Cuando la contracorriente de agua en la parte inferior del elutriador es muy baja, la amalgama se escapa de este elemento alojándose una parte en el tapete Nomad y otra escapa hasta las cubas de almacenamiento. Los mejores resultados se obtienen cuando la pulpa recibe pretratamiento. La activación del mercurio es fundamental, sin embargo es necesario tener en cuenta el tiempo en que este elemento pierde su capacidad amalgamadora (2 horas). Los mejores resultados se obtienen cuando se agrega el mercurio en la etapa final de rotación.

14 - Agiliza el procedimiento de cargue y descargue.

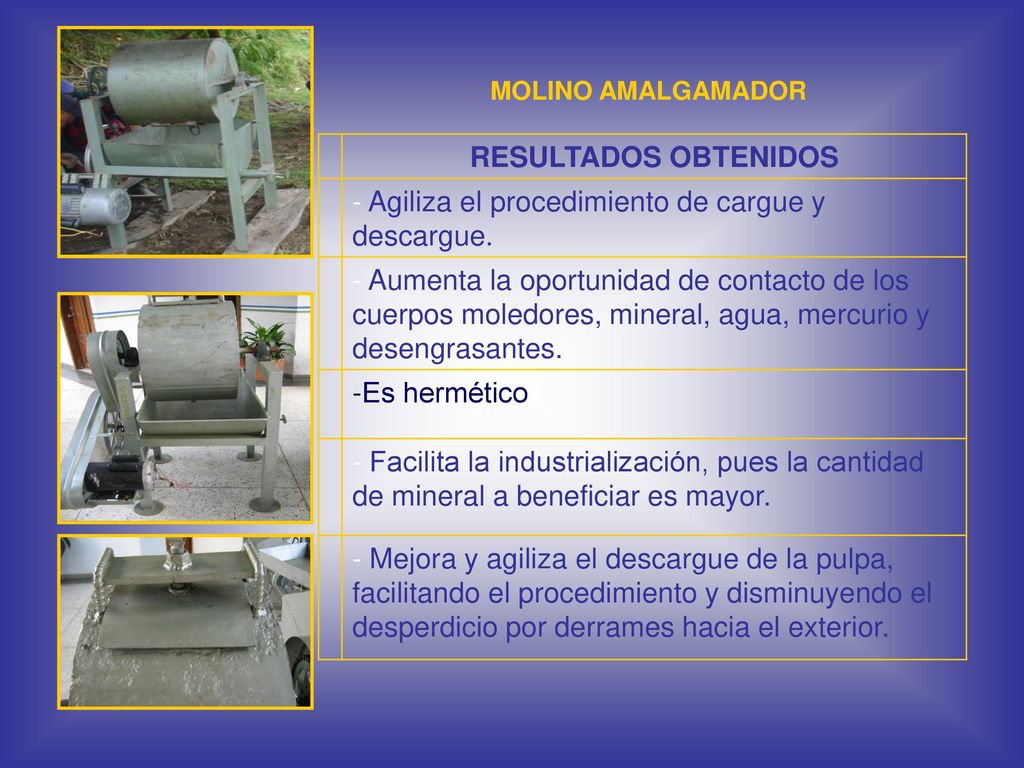

MOLINO AMALGAMADOR RESULTADOS OBTENIDOS - Agiliza el procedimiento de cargue y descargue. - Aumenta la oportunidad de contacto de los cuerpos moledores, mineral, agua, mercurio y desengrasantes. -Es hermético - Facilita la industrialización, pues la cantidad de mineral a beneficiar es mayor. - Mejora y agiliza el descargue de la pulpa, facilitando el procedimiento y disminuyendo el desperdicio por derrames hacia el exterior.

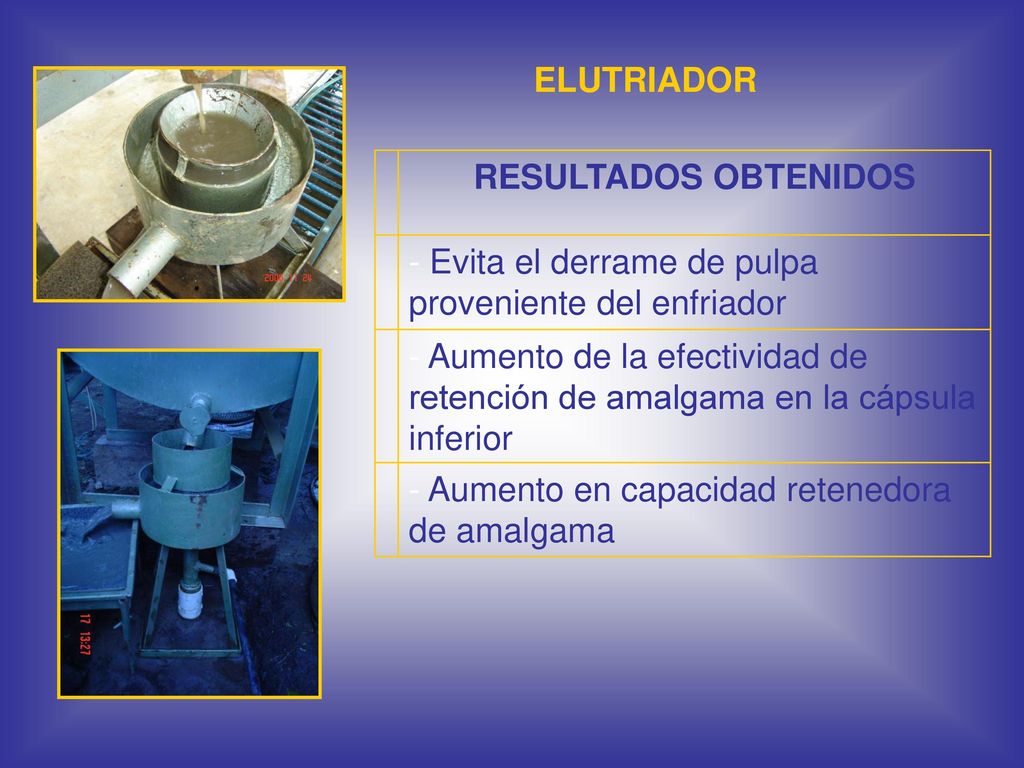

15 ELUTRIADOR RESULTADOS OBTENIDOS - Evita el derrame de pulpa proveniente del enfriador - Aumento de la efectividad de retención de amalgama en la cápsula inferior - Aumento en capacidad retenedora de amalgama

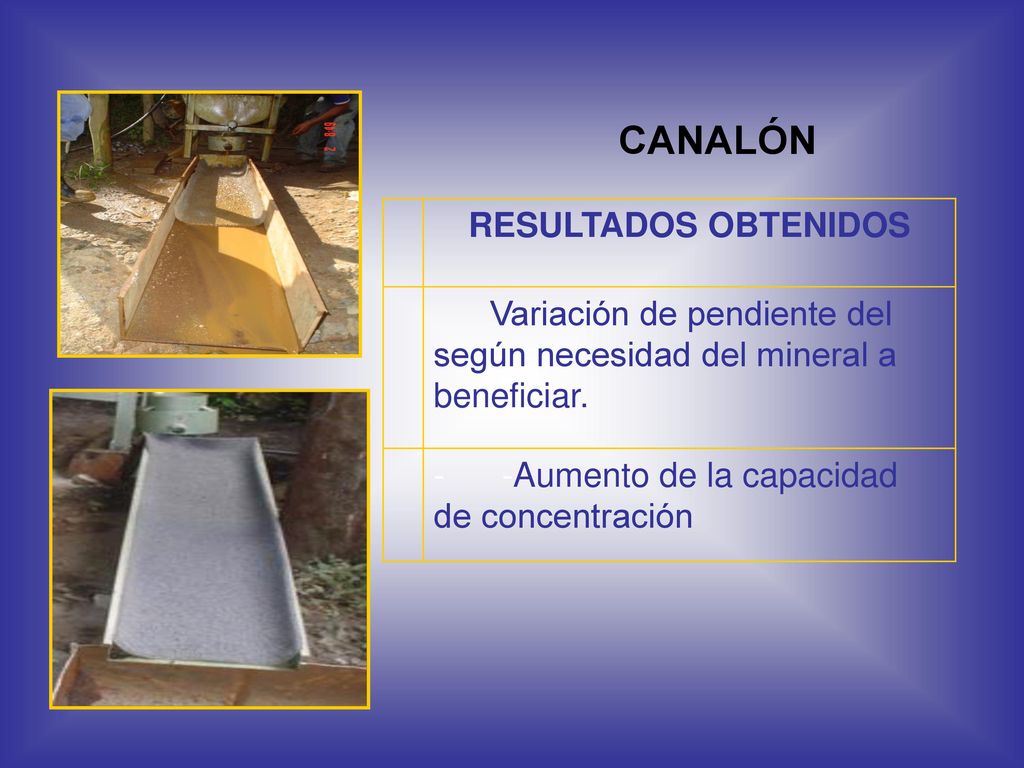

16 CANALÓN RESULTADOS OBTENIDOS
Variación de pendiente del según necesidad del mineral a beneficiar. Aumento de la capacidad de concentración

17

18

19

20

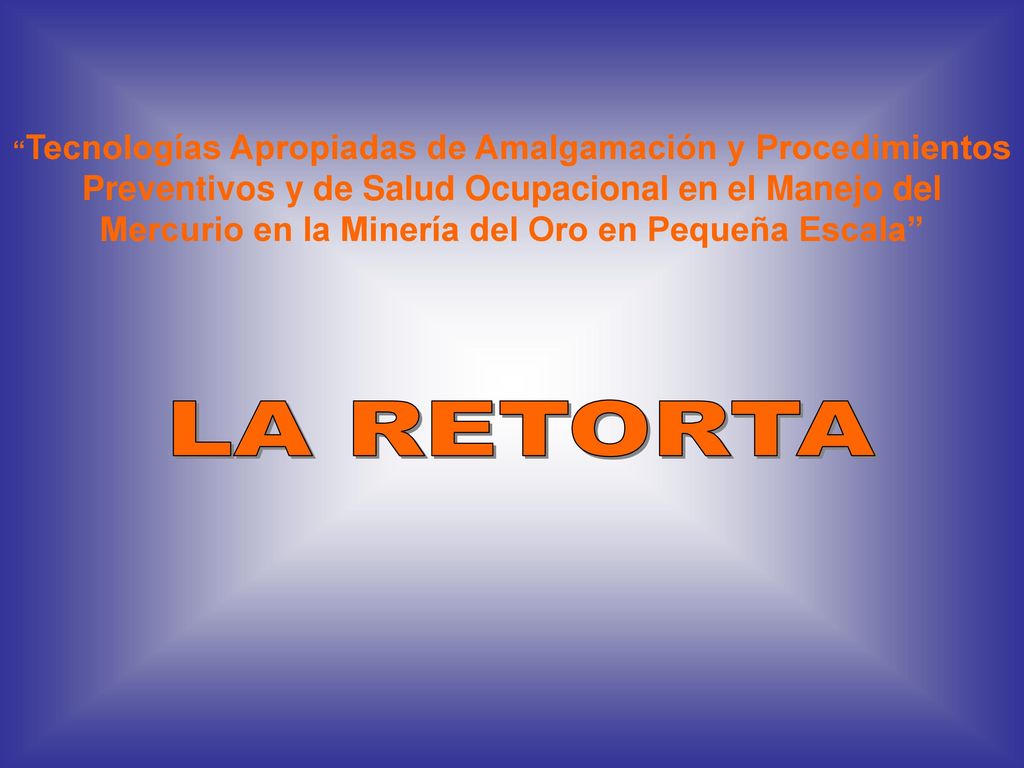

21 “Tecnologías Apropiadas de Amalgamación y Procedimientos Preventivos y de Salud Ocupacional en el Manejo del Mercurio en la Minería del Oro en Pequeña Escala” LA RETORTA

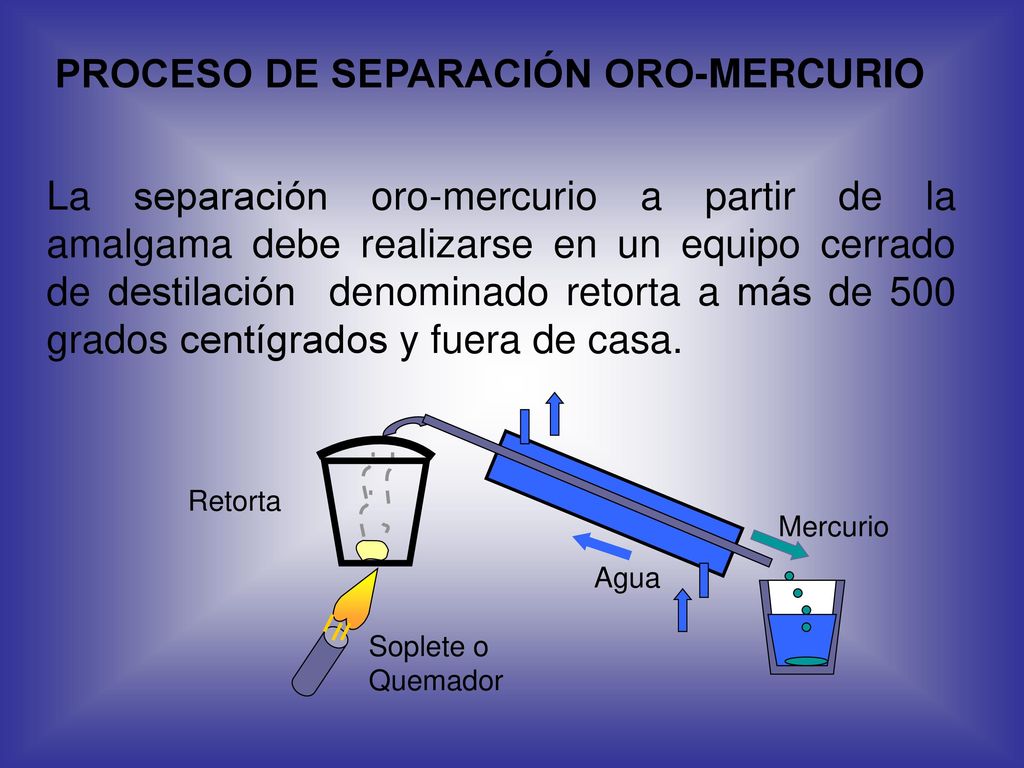

22 PROCESO DE SEPARACIÓN ORO-MERCURIO
La separación oro-mercurio a partir de la amalgama debe realizarse en un equipo cerrado de destilación denominado retorta a más de 500 grados centígrados y fuera de casa. Retorta Mercurio Agua Soplete o Quemador

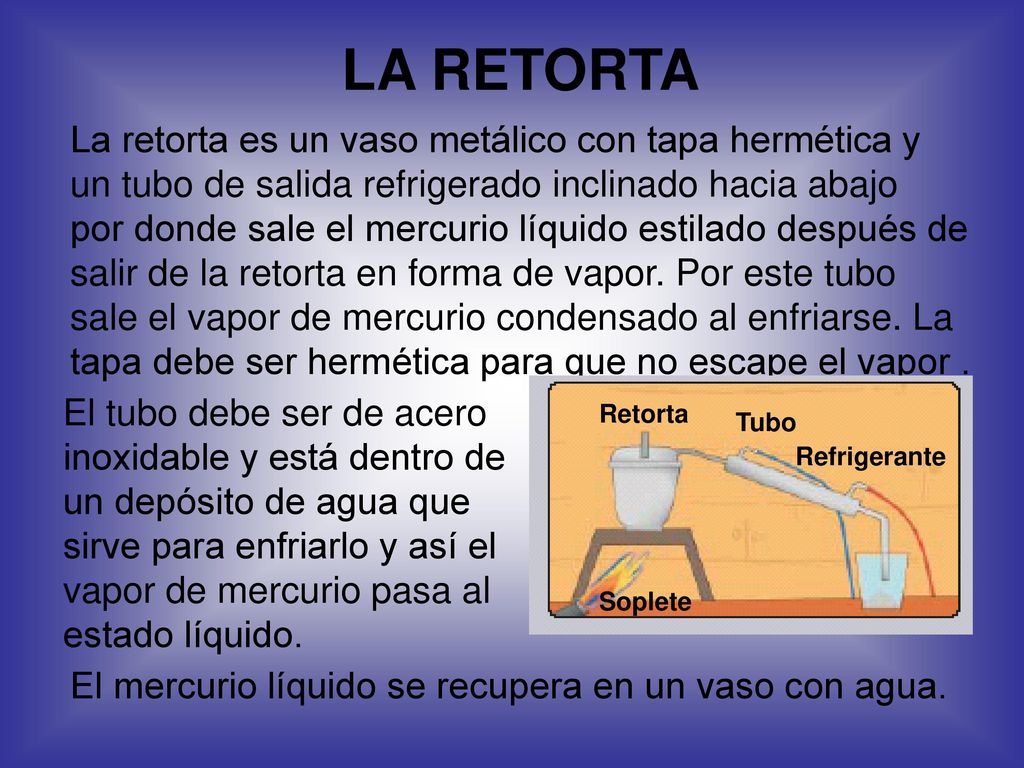

23 LA RETORTA La retorta es un vaso metálico con tapa hermética y un tubo de salida refrigerado inclinado hacia abajo por donde sale el mercurio líquido estilado después de salir de la retorta en forma de vapor. Por este tubo sale el vapor de mercurio condensado al enfriarse. La tapa debe ser hermética para que no escape el vapor . El tubo debe ser de acero inoxidable y está dentro de un depósito de agua que sirve para enfriarlo y así el vapor de mercurio pasa al estado líquido. Retorta Tubo Refrigerante Soplete El mercurio líquido se recupera en un vaso con agua.

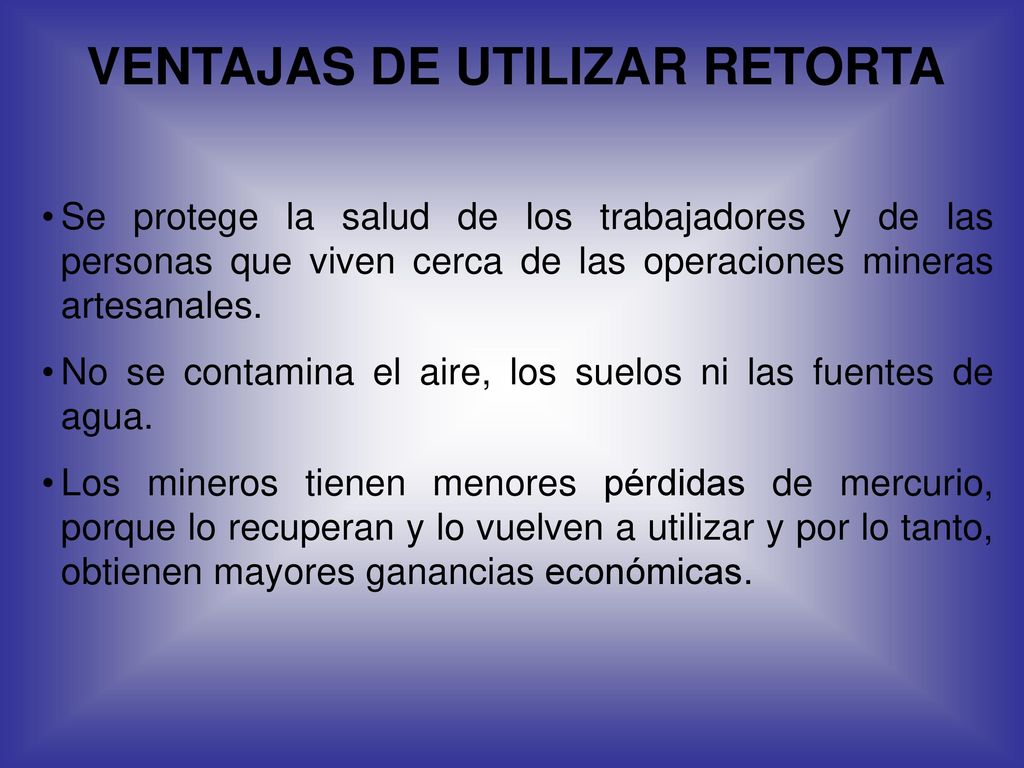

24 VENTAJAS DE UTILIZAR RETORTA
Se protege la salud de los trabajadores y de las personas que viven cerca de las operaciones mineras artesanales. No se contamina el aire, los suelos ni las fuentes de agua. Los mineros tienen menores pérdidas de mercurio, porque lo recuperan y lo vuelven a utilizar y por lo tanto, obtienen mayores ganancias económicas.

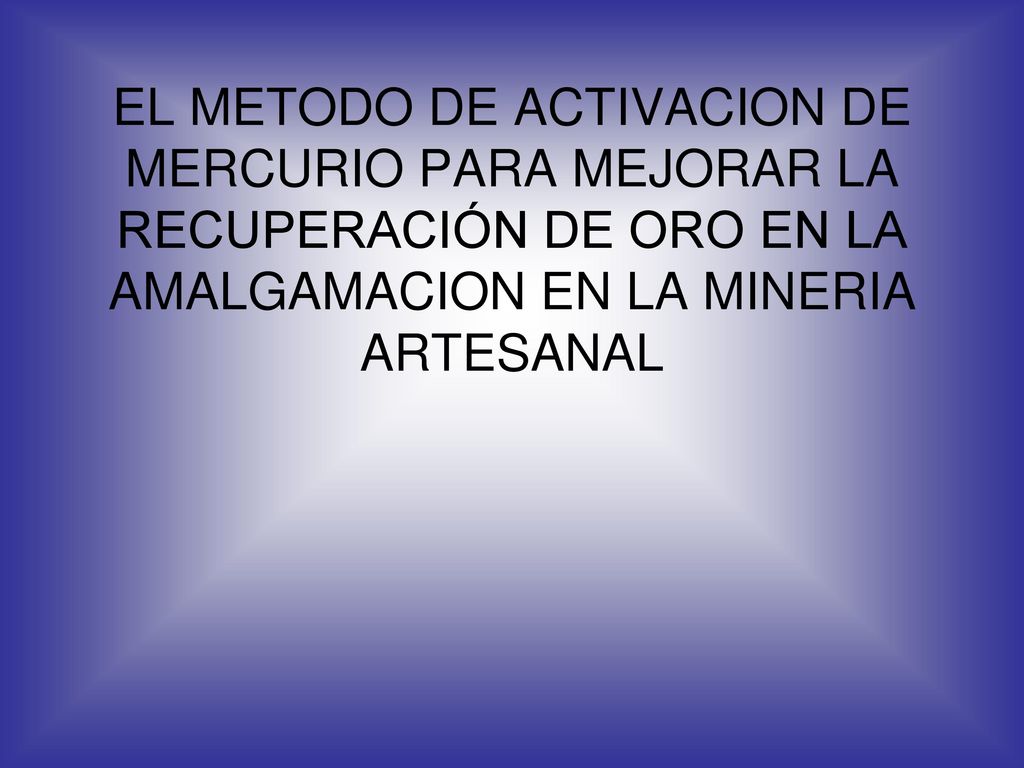

25 EL METODO DE ACTIVACION DE MERCURIO PARA MEJORAR LA RECUPERACIÓN DE ORO EN LA AMALGAMACION EN LA MINERIA ARTESANAL

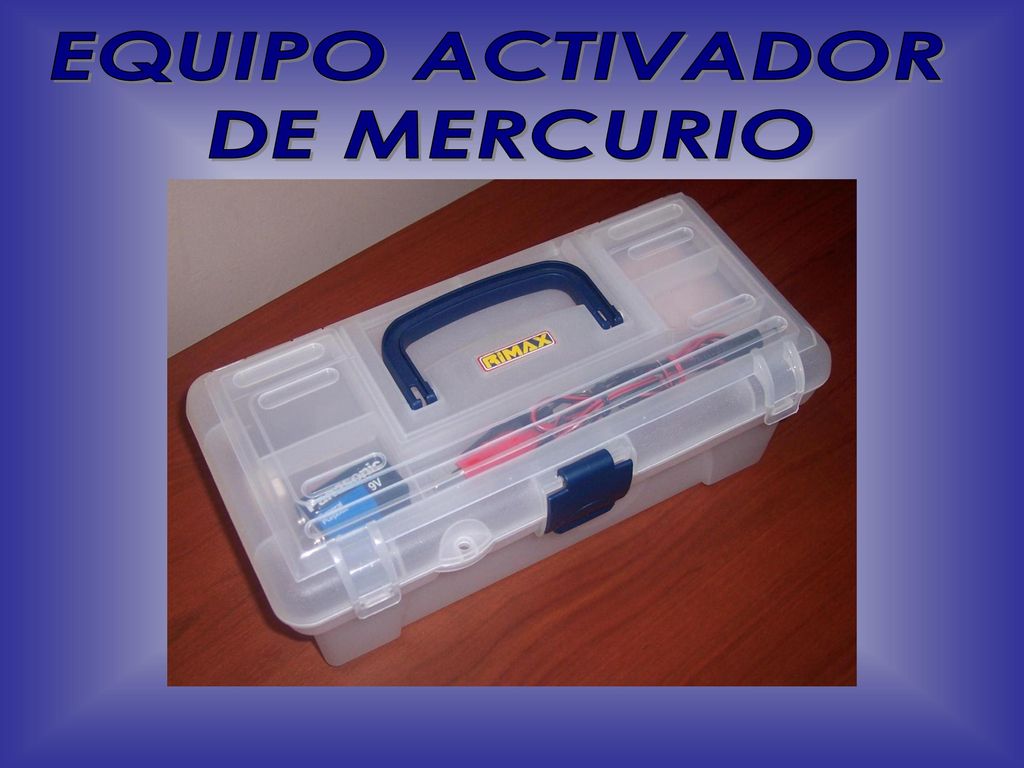

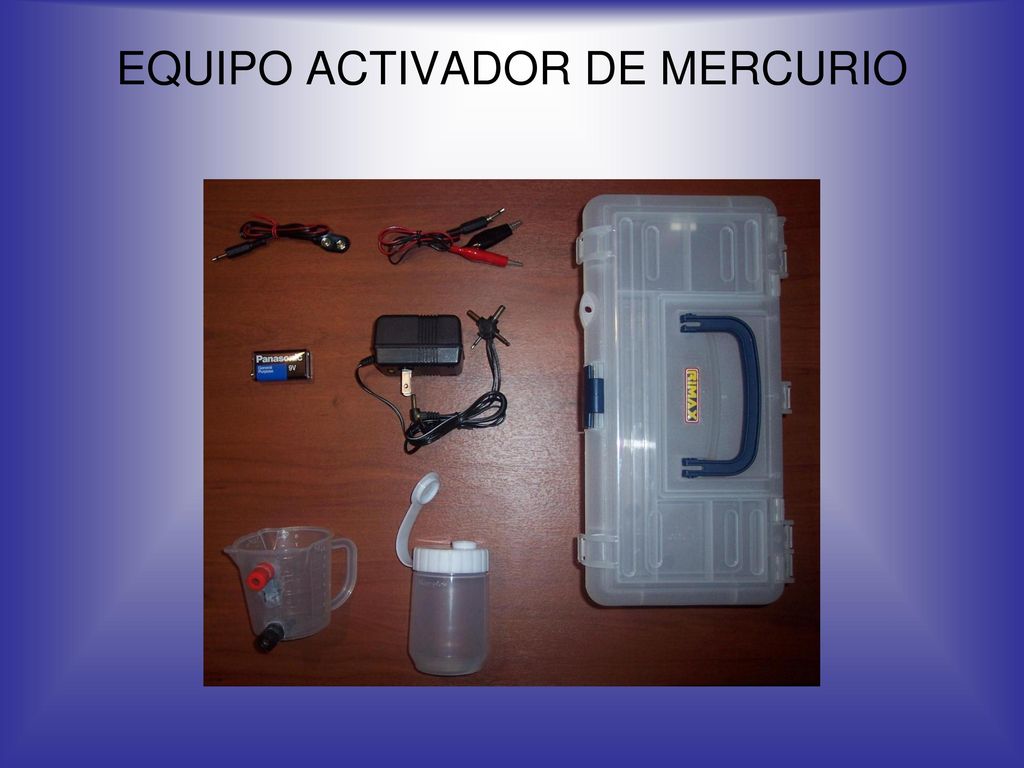

26 EQUIPO ACTIVADOR DE MERCURIO

27 EQUIPO ACTIVADOR DE MERCURIO

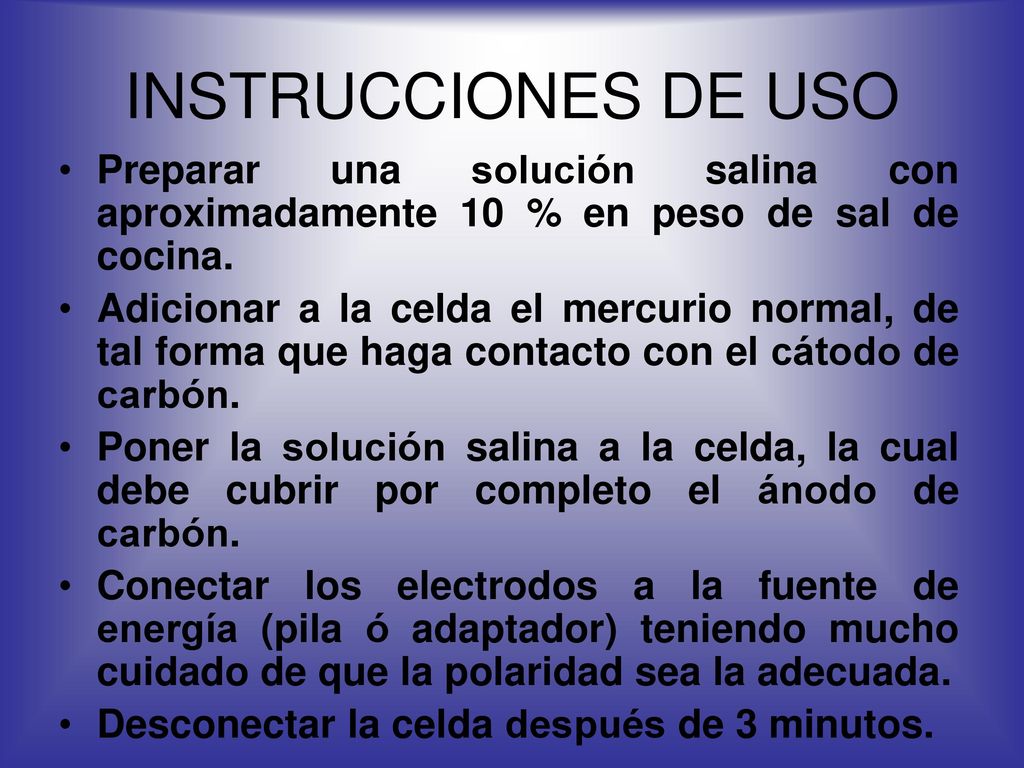

28 INSTRUCCIONES DE USO Preparar una solución salina con aproximadamente 10 % en peso de sal de cocina. Adicionar a la celda el mercurio normal, de tal forma que haga contacto con el cátodo de carbón. Poner la solución salina a la celda, la cual debe cubrir por completo el ánodo de carbón. Conectar los electrodos a la fuente de energía (pila ó adaptador) teniendo mucho cuidado de que la polaridad sea la adecuada. Desconectar la celda después de 3 minutos.

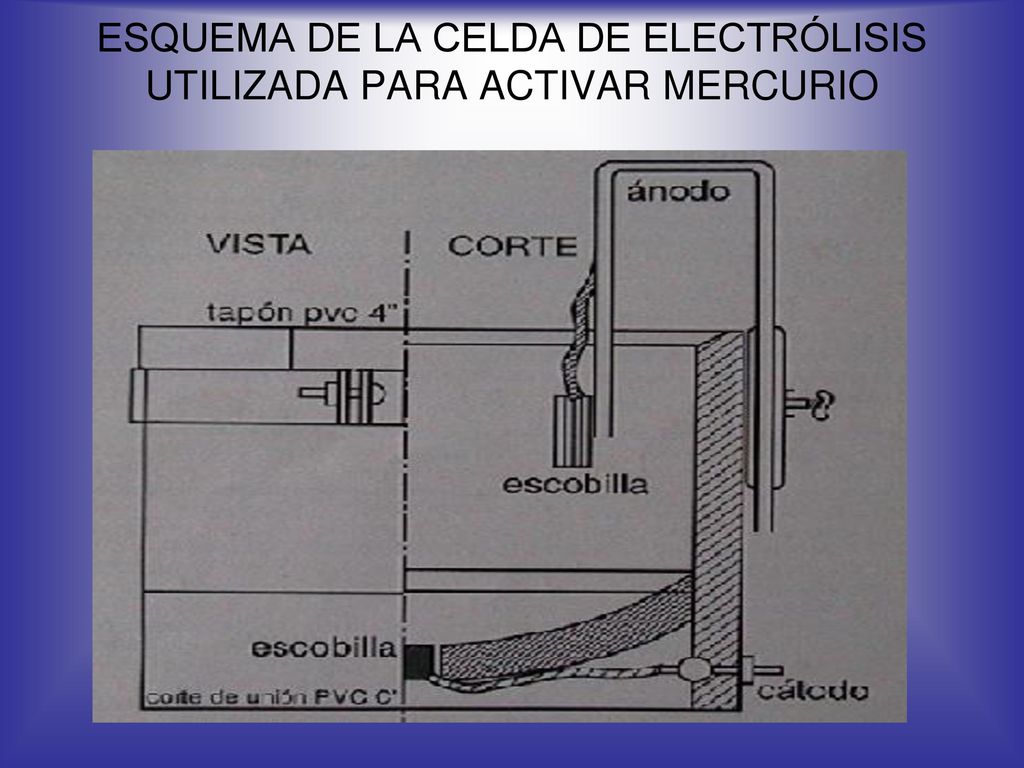

29 ESQUEMA DE LA CELDA DE ELECTRÓLISIS UTILIZADA PARA ACTIVAR MERCURIO

30 PRUEBAS DE CAPACIDAD DE AMALGAMACION EN LABORATORIO

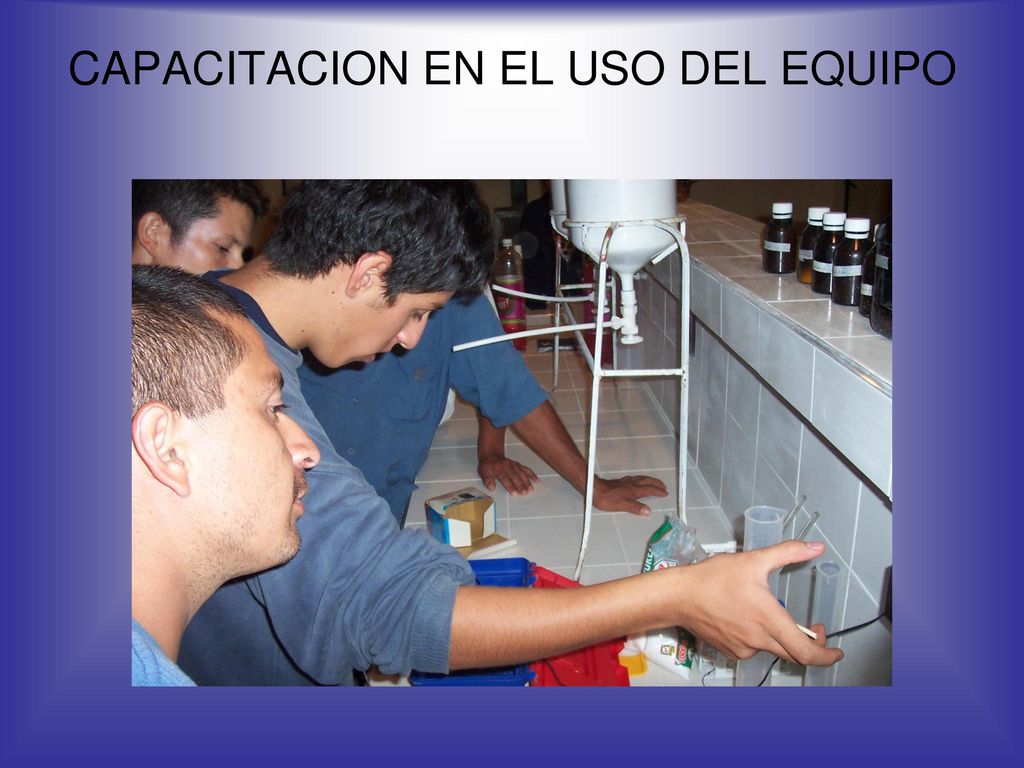

31 CAPACITACION EN EL USO DEL EQUIPO

32 JOSE FRANCISCO MENESES
GRACIAS JOSE FRANCISCO MENESES
