1 SIMULACIÓN DE YACIMIENTOS Ing. Andrés Felipe Ortiz Meneses
Acuíferos Docente: Ing. Andrés Felipe Ortiz Meneses

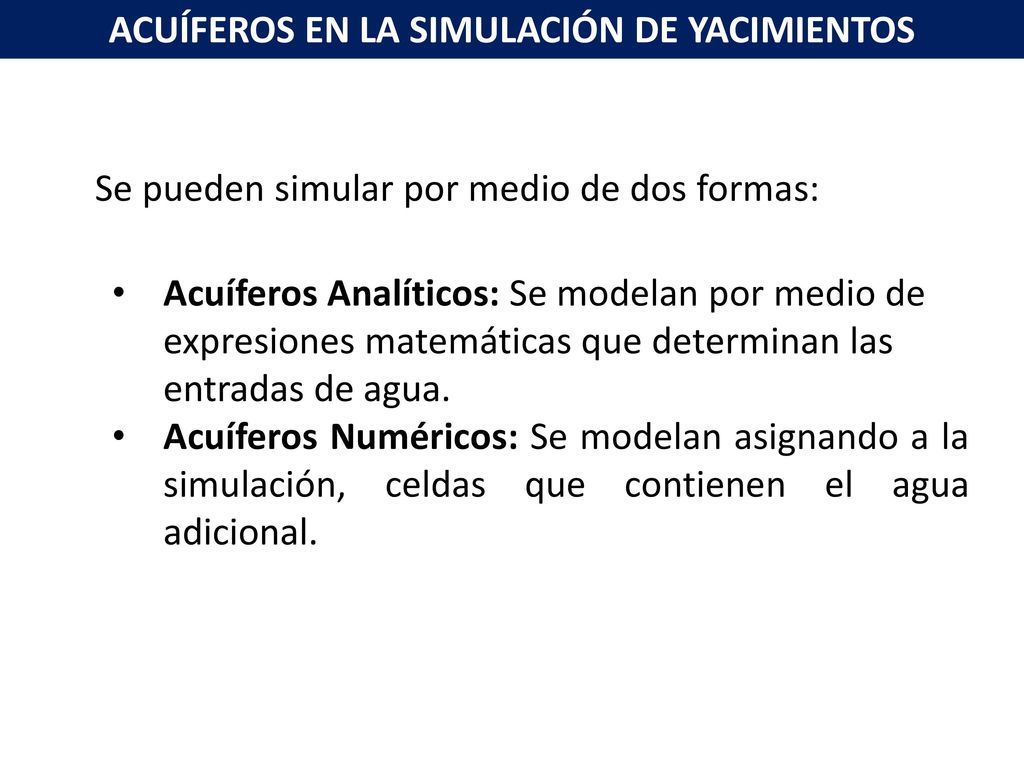

2 ACUÍFEROS EN LA SIMULACIÓN DE YACIMIENTOS
Se pueden simular por medio de dos formas: Acuíferos Analíticos: Se modelan por medio de expresiones matemáticas que determinan las entradas de agua. Acuíferos Numéricos: Se modelan asignando a la simulación, celdas que contienen el agua adicional.

3 MODELOS ACUÍFEROS ANALÍTICOS
ACUÍFERO POT Asume que la caída de presión es instantánea para todo el acuífero, funciona para acuíferos pequeños 𝑊 𝑎 = 𝑉 𝐴 ∗ 𝐶 𝐴 ∗( 𝑃 𝑛+1 − 𝑃 𝑛 )

4 MODELOS ACUÍFEROS ANALÍTICOS
ACUÍFERO SCHLITHUIS Asume que el estado ocurre todo el tiempo en estado estacionario, sólo se aproxima en acuíferos fuertemente activos 𝑄 𝑎 = 𝐽 𝐴 ∗ ( 𝑃 𝐴 − 𝑃 𝑖 )

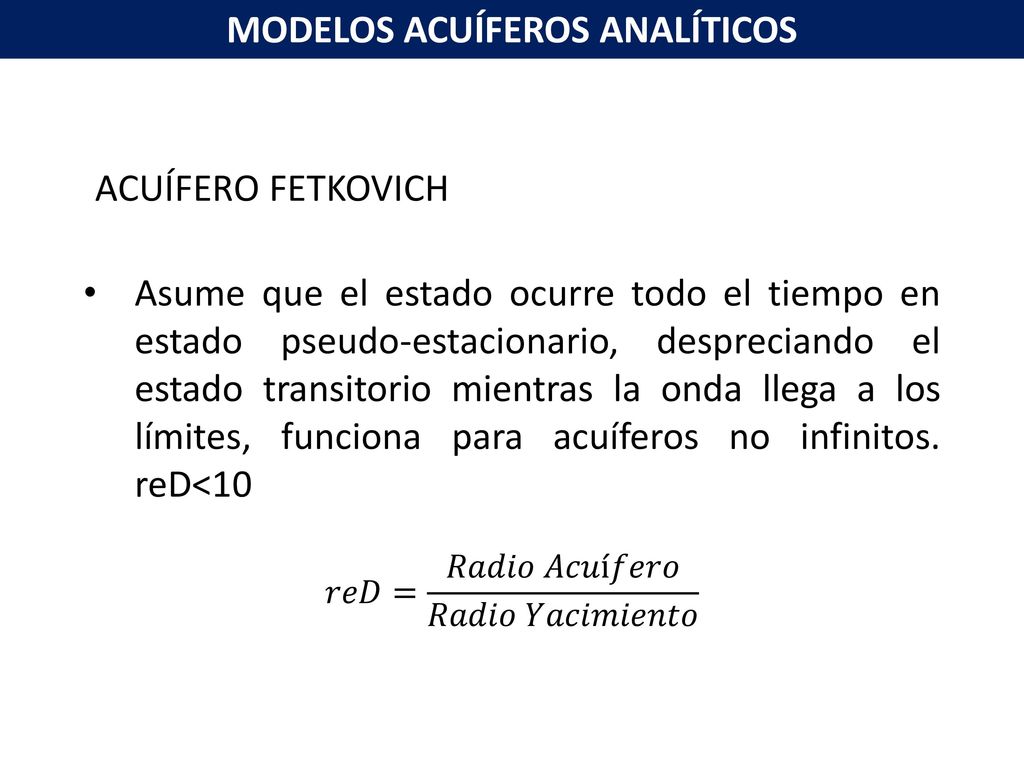

5 MODELOS ACUÍFEROS ANALÍTICOS
ACUÍFERO FETKOVICH Asume que el estado ocurre todo el tiempo en estado pseudo-estacionario, despreciando el estado transitorio mientras la onda llega a los límites, funciona para acuíferos no infinitos. reD<10 𝑟𝑒𝐷= 𝑅𝑎𝑑𝑖𝑜 𝐴𝑐𝑢í𝑓𝑒𝑟𝑜 𝑅𝑎𝑑𝑖𝑜 𝑌𝑎𝑐𝑖𝑚𝑖𝑒𝑛𝑡𝑜

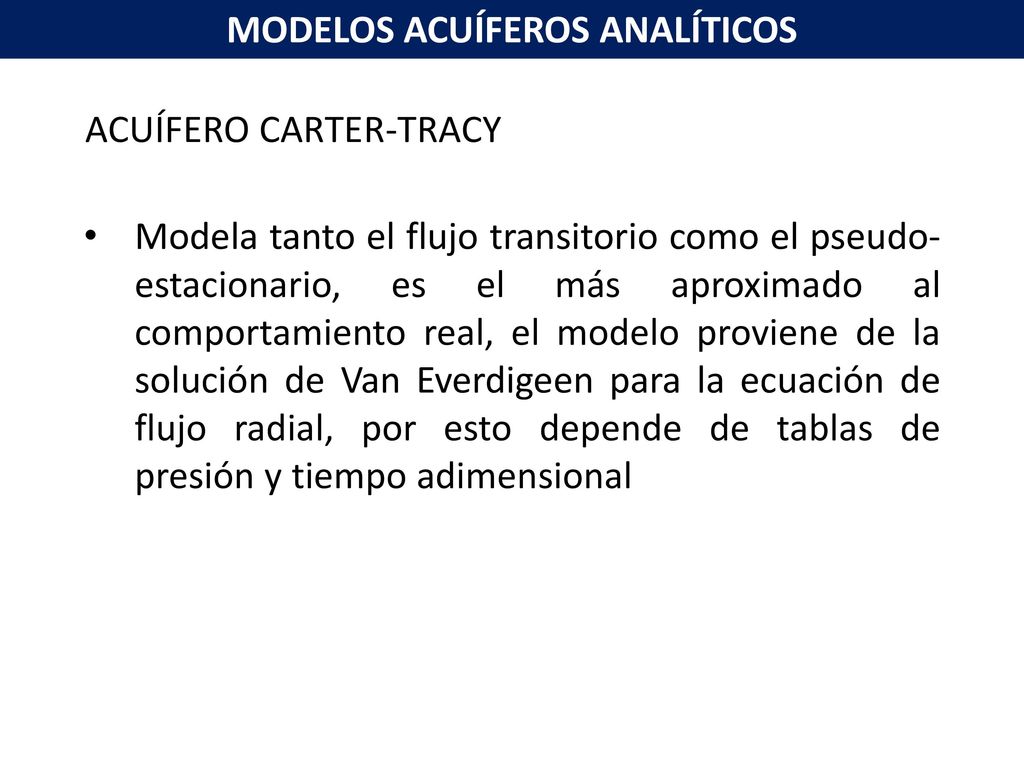

6 MODELOS ACUÍFEROS ANALÍTICOS
ACUÍFERO CARTER-TRACY Modela tanto el flujo transitorio como el pseudo-estacionario, es el más aproximado al comportamiento real, el modelo proviene de la solución de Van Everdigeen para la ecuación de flujo radial, por esto depende de tablas de presión y tiempo adimensional

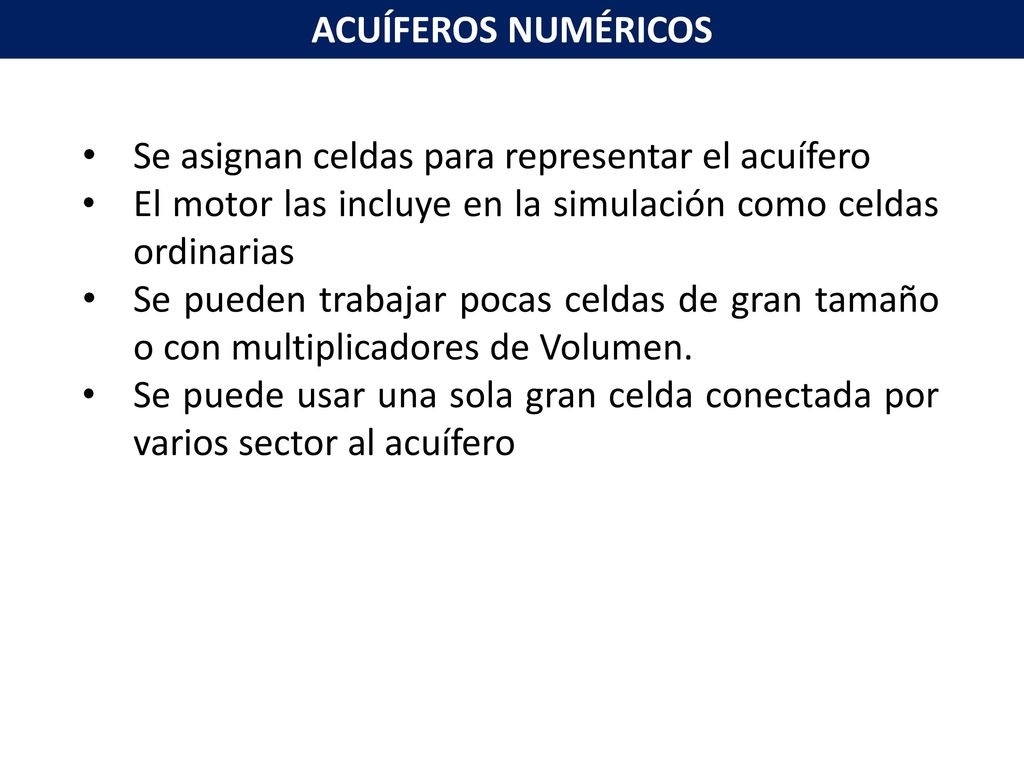

7 ACUÍFEROS NUMÉRICOS Se asignan celdas para representar el acuífero El motor las incluye en la simulación como celdas ordinarias Se pueden trabajar pocas celdas de gran tamaño o con multiplicadores de Volumen. Se puede usar una sola gran celda conectada por varios sector al acuífero

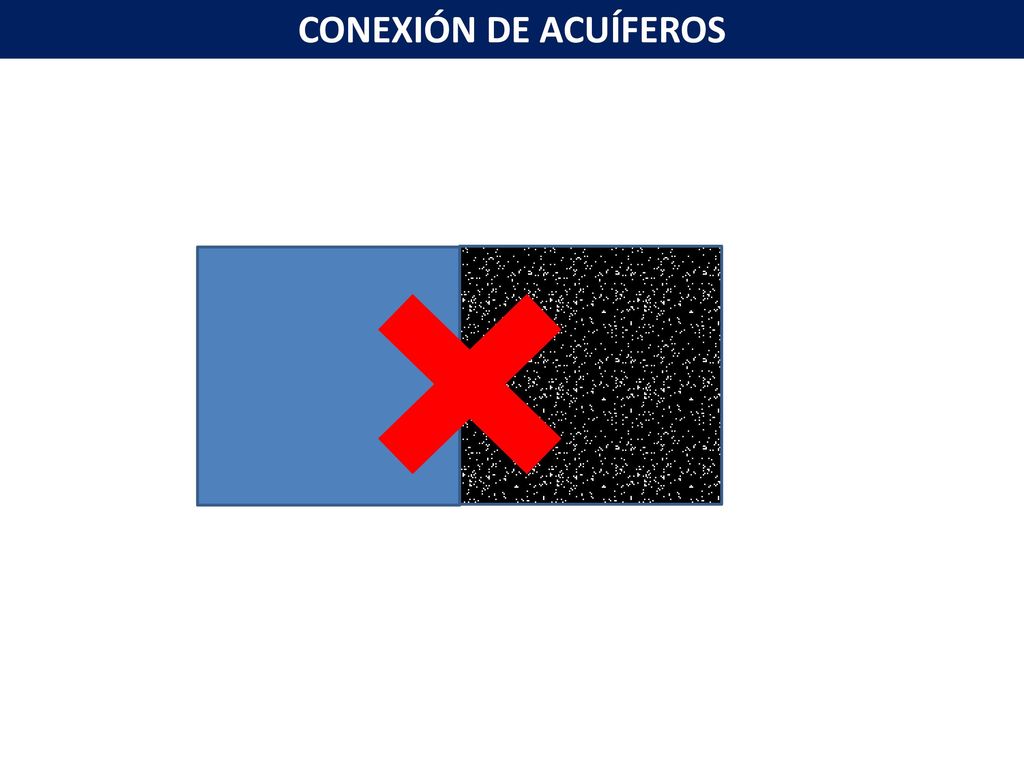

8 CONEXIÓN DE ACUÍFEROS

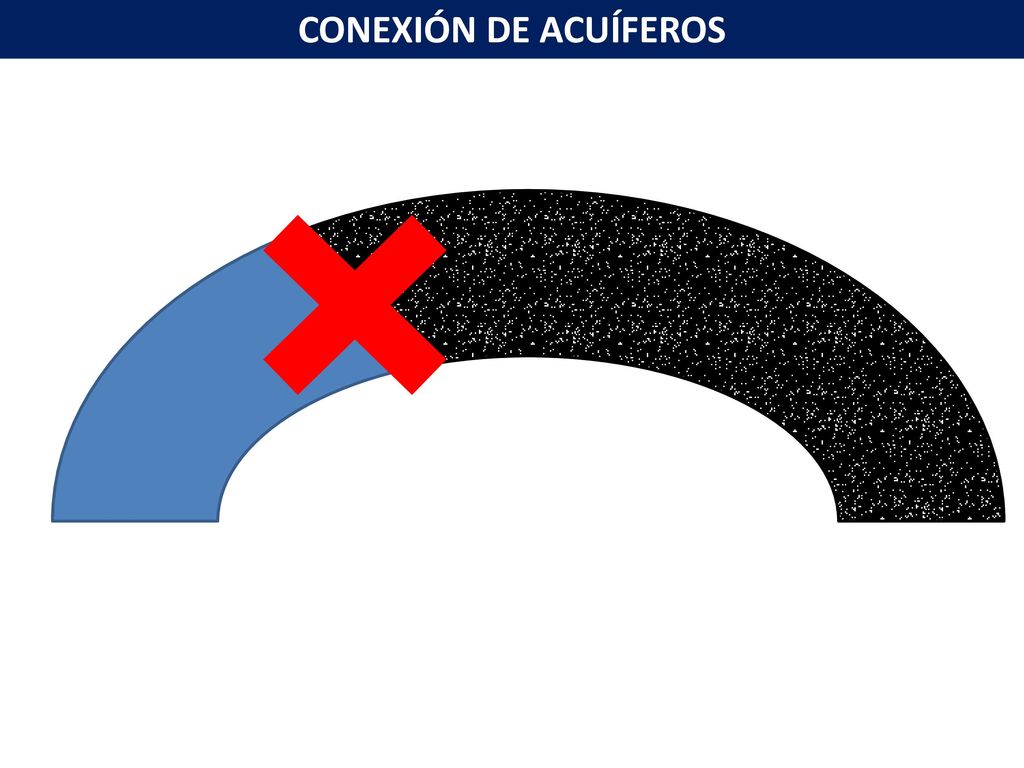

9 CONEXIÓN DE ACUÍFEROS

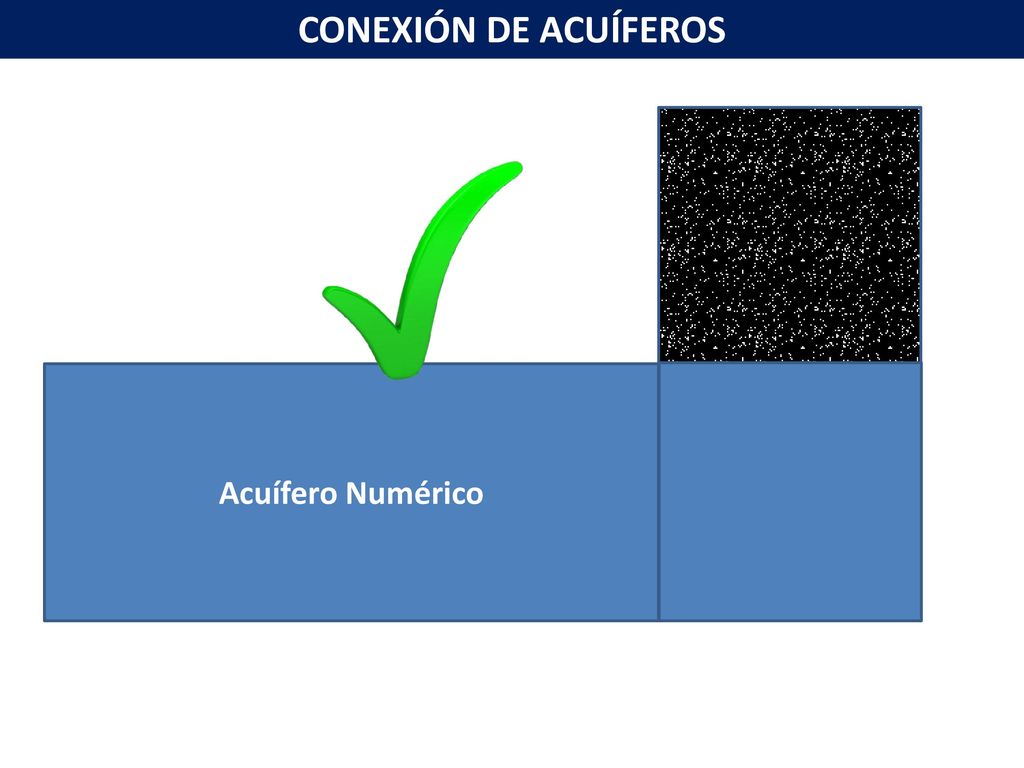

10 CONEXIÓN DE ACUÍFEROS Acuífero Numérico

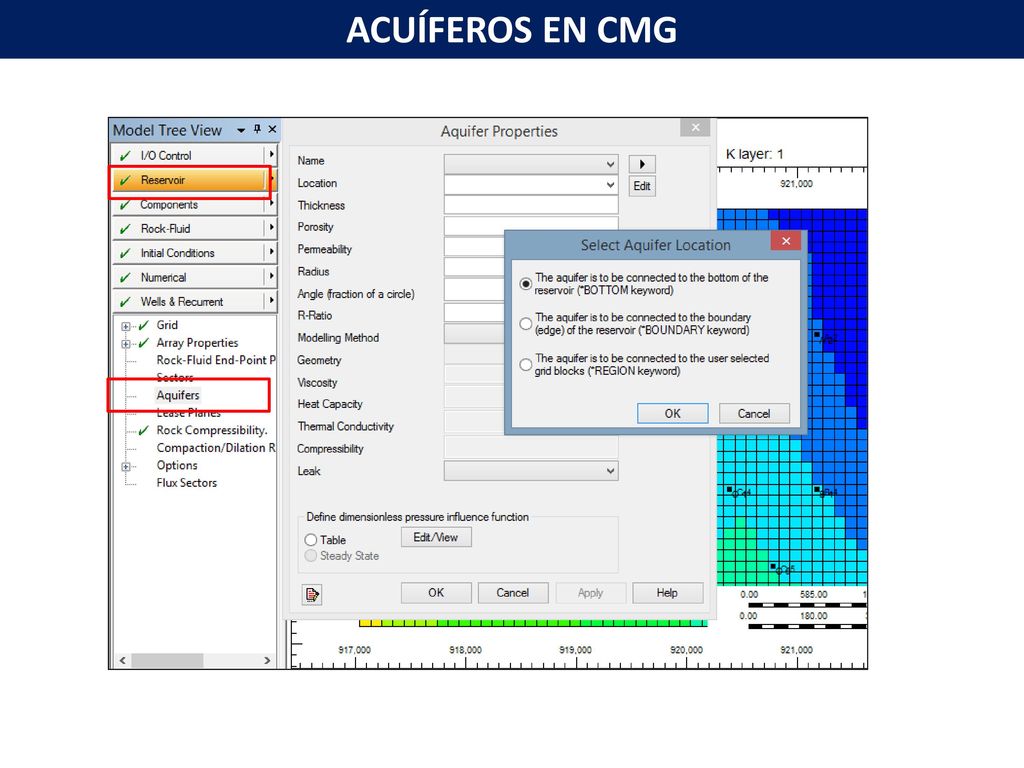

11 ACUÍFEROS EN CMG
