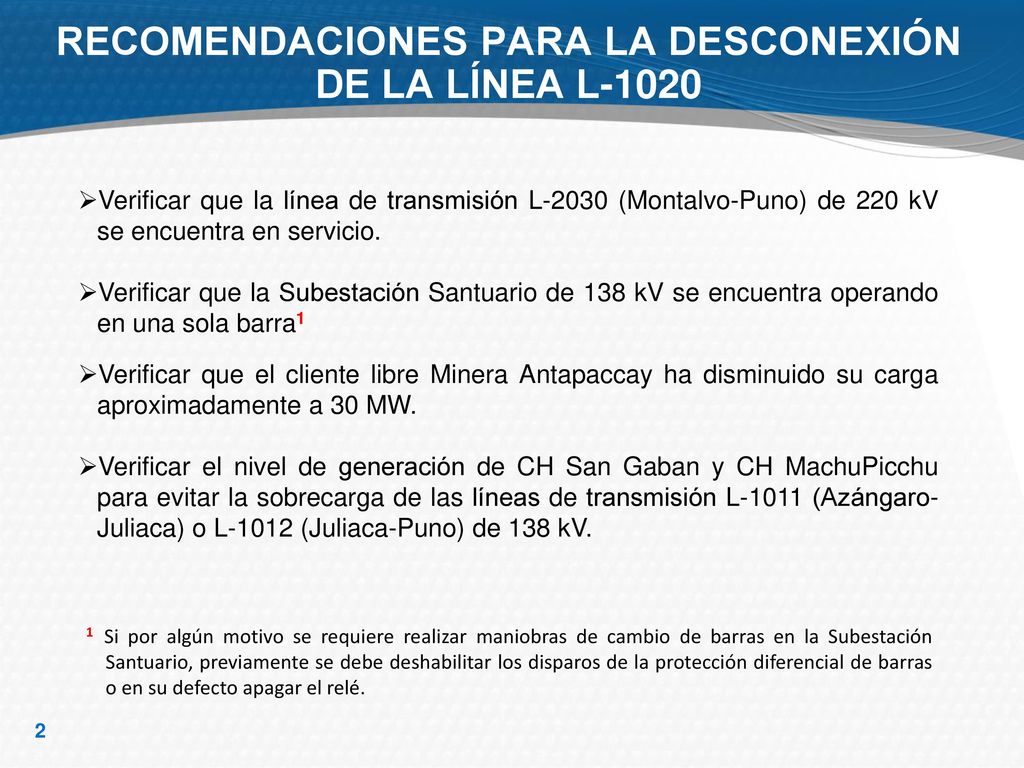

2 RECOMENDACIONES PARA LA DESCONEXIÓN DE LA LÍNEA L-1020
Verificar que la línea de transmisión L-2030 (Montalvo-Puno) de 220 kV se encuentra en servicio. Verificar que la Subestación Santuario de 138 kV se encuentra operando en una sola barra1 Verificar que el cliente libre Minera Antapaccay ha disminuido su carga aproximadamente a 30 MW. Verificar el nivel de generación de CH San Gaban y CH MachuPicchu para evitar la sobrecarga de las líneas de transmisión L-1011 (Azángaro-Juliaca) o L-1012 (Juliaca-Puno) de 138 kV. 1 Si por algún motivo se requiere realizar maniobras de cambio de barras en la Subestación Santuario, previamente se debe deshabilitar los disparos de la protección diferencial de barras o en su defecto apagar el relé.

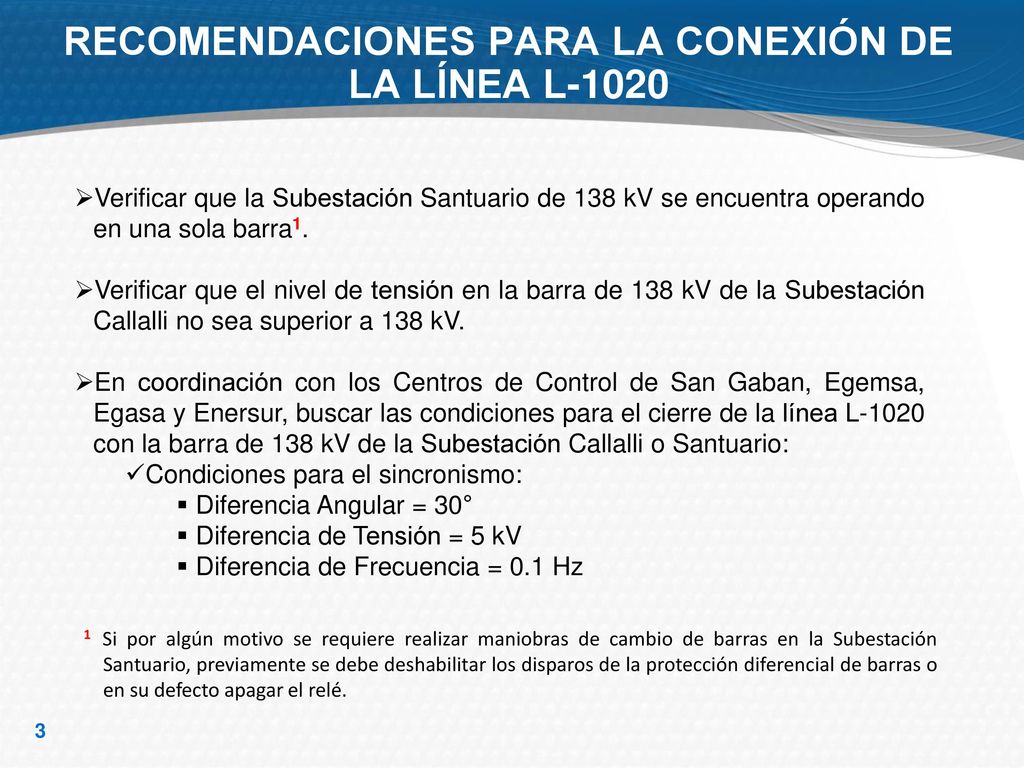

3 RECOMENDACIONES PARA LA CONEXIÓN DE LA LÍNEA L-1020
Verificar que la Subestación Santuario de 138 kV se encuentra operando en una sola barra1. Verificar que el nivel de tensión en la barra de 138 kV de la Subestación Callalli no sea superior a 138 kV. En coordinación con los Centros de Control de San Gaban, Egemsa, Egasa y Enersur, buscar las condiciones para el cierre de la línea L-1020 con la barra de 138 kV de la Subestación Callalli o Santuario: Condiciones para el sincronismo: Diferencia Angular = 30° Diferencia de Tensión = 5 kV Diferencia de Frecuencia = 0.1 Hz 1 Si por algún motivo se requiere realizar maniobras de cambio de barras en la Subestación Santuario, previamente se debe deshabilitar los disparos de la protección diferencial de barras o en su defecto apagar el relé.

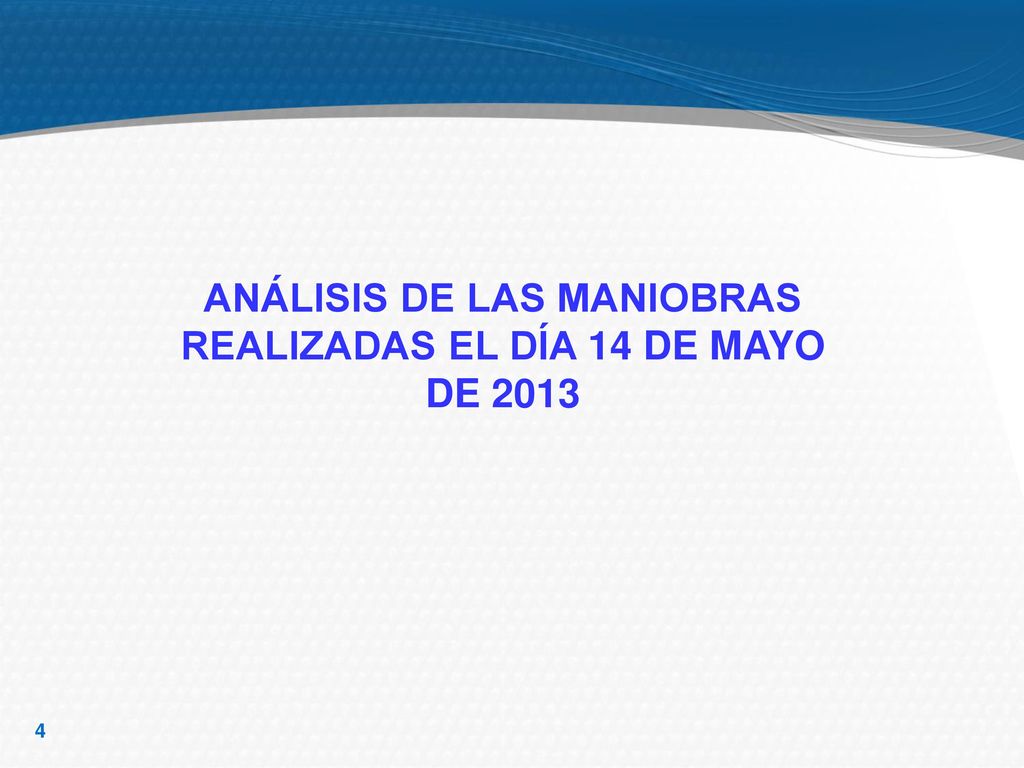

4 ANÁLISIS DE LAS MANIOBRAS REALIZADAS EL DÍA 14 DE MAYO DE 2013

5 SINCRONIZACIÓN DE LA LINEA L-1020

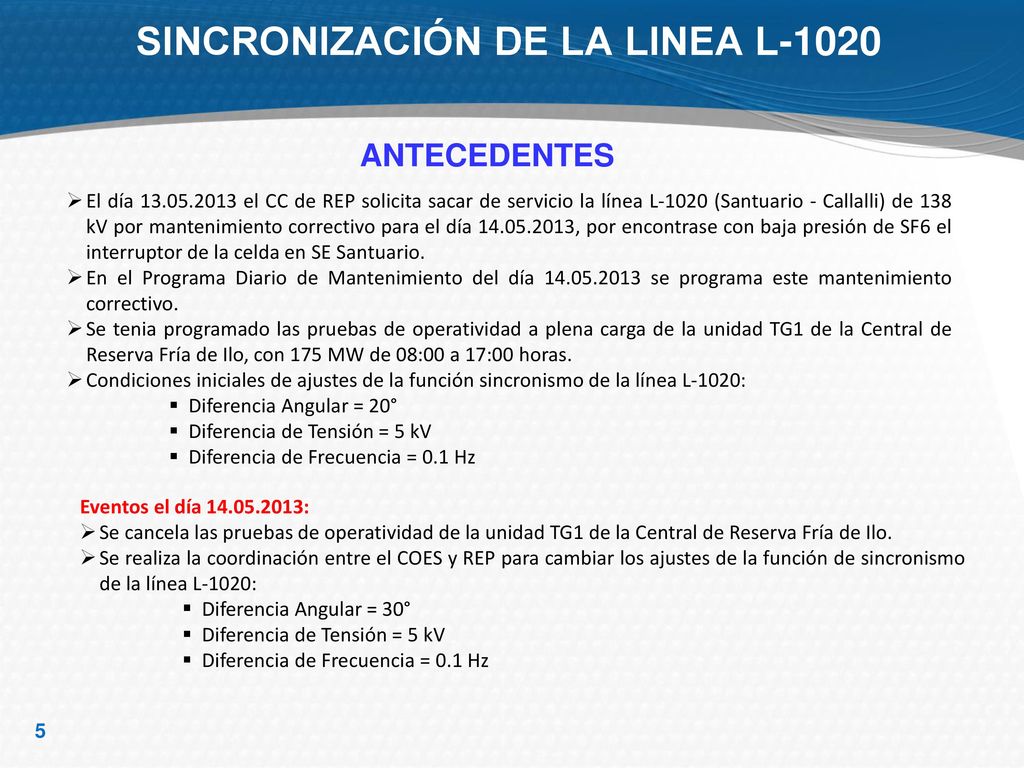

ANTECEDENTES El día el CC de REP solicita sacar de servicio la línea L-1020 (Santuario - Callalli) de 138 kV por mantenimiento correctivo para el día , por encontrase con baja presión de SF6 el interruptor de la celda en SE Santuario. En el Programa Diario de Mantenimiento del día se programa este mantenimiento correctivo. Se tenia programado las pruebas de operatividad a plena carga de la unidad TG1 de la Central de Reserva Fría de Ilo, con 175 MW de 08:00 a 17:00 horas. Condiciones iniciales de ajustes de la función sincronismo de la línea L-1020: Diferencia Angular = 20° Diferencia de Tensión = 5 kV Diferencia de Frecuencia = 0.1 Hz Eventos el día : Se cancela las pruebas de operatividad de la unidad TG1 de la Central de Reserva Fría de Ilo. Se realiza la coordinación entre el COES y REP para cambiar los ajustes de la función de sincronismo de la línea L-1020: Diferencia Angular = 30° Diferencia de Tensión = 5 kV Diferencia de Frecuencia = 0.1 Hz

6 CONDICIONES PREVIO A LA SINCRONIZACIÓN 15:25
5 MW 54 MW L-1005 L-1006 Tintaya L-1011 Azángaro L-1008 Juliaca Ayaviri L-1009 34 MW SVC SVC L-1010 Callali CH San Gabán Antapaccay L-1012 L-6015 San Rafael G1 G2 L-1020 L-1126 L-1041 L-1013 IN-6174 Puerto Maldonado Santuario CH CHARCANI Mazuco AT-1 40 MW 51 MW Puno L-1022 L-1021 L-1015 L-1014 L-2030 70 MW SVC Moquegua L-2029 Socabaya DIFERENCIA ANGULAR ENTRE CALLALI Y SANTUARIO MAYOR A 30°, EN ESAS CONDICIONES NO SE PODRIA SINCRONIZAR LA LÍNEA L-1020 L-2025 CT Ilo 2 L-2026 L-2061 L-2062 L-2053 L-2054 62 MW

7 CONDICIONES PREVIO A LA SINCRONIZACIÓN 15:34
3 MW 53 MW L-1005 L-1006 Tintaya L-1011 Azángaro L-1008 Juliaca Ayaviri L-1009 32 MW SVC SVC L-1010 Callali CH San Gabán Antapaccay L-1012 L-6015 San Rafael G1 G2 L-1020 L-1126 L-1041 L-1013 IN-6174 Puerto Maldonado Santuario CH CHARCANI Mazuco AT-1 57 MW 57 MW Puno L-1022 L-1021 L-1015 L-1014 SVC L-2030 72 MW Moquegua L-2029 Socabaya LA CENTRAL DE SAN GABAN AUMENTA SU GENERACION PARA ACORTAR ESTA DIFERENCIA ANGULAR ENTRE LAS BARRAS DE SANTUARIO Y CALLALLI A UN VALOR MENOR A 30° L-2025 L-2026 CT Ilo 2 L-2061 L-2062 L-2053 L-2054 67 MW

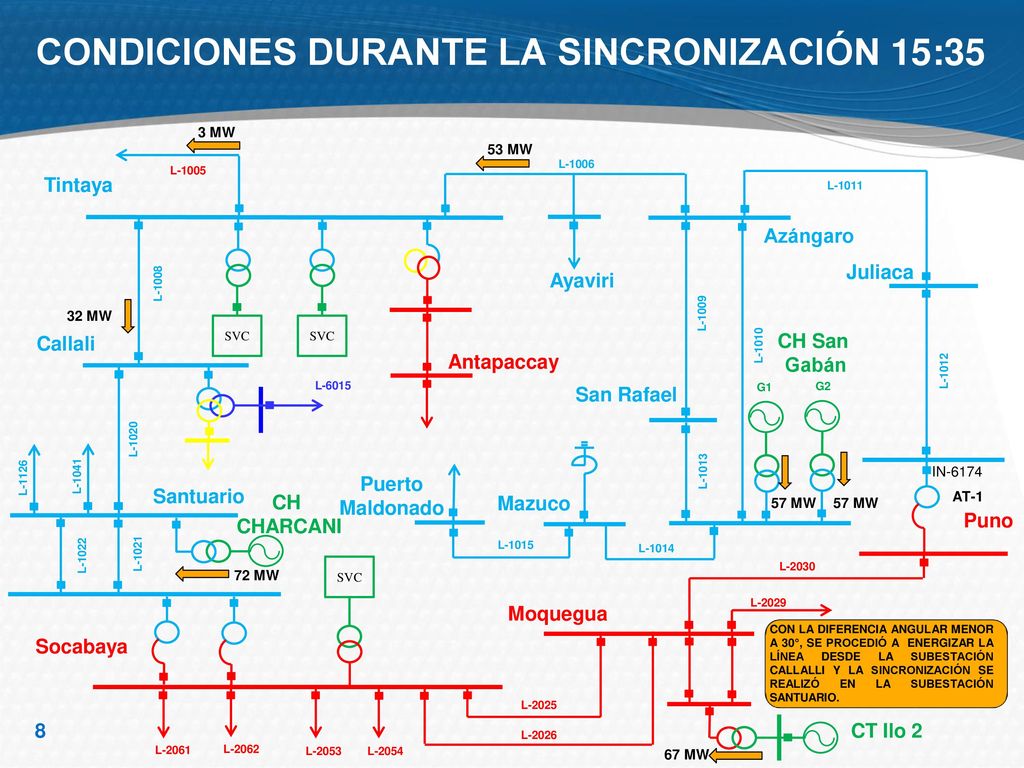

8 CONDICIONES DURANTE LA SINCRONIZACIÓN 15:35
3 MW 53 MW L-1005 L-1006 Tintaya L-1011 Azángaro L-1008 Juliaca Ayaviri L-1009 32 MW SVC SVC L-1010 Callali CH San Gabán Antapaccay L-1012 L-6015 San Rafael G1 G2 L-1020 L-1126 L-1041 L-1013 IN-6174 Puerto Maldonado Santuario CH CHARCANI Mazuco AT-1 57 MW 57 MW Puno L-1022 L-1021 L-1015 L-1014 SVC L-2030 72 MW Moquegua L-2029 CON LA DIFERENCIA ANGULAR MENOR A 30°, SE PROCEDIÓ A ENERGIZAR LA LÍNEA DESDE LA SUBESTACIÓN CALLALLI Y LA SINCRONIZACIÓN SE REALIZÓ EN LA SUBESTACIÓN SANTUARIO. Socabaya L-2025 CT Ilo 2 L-2026 L-2061 L-2062 L-2053 L-2054 67 MW

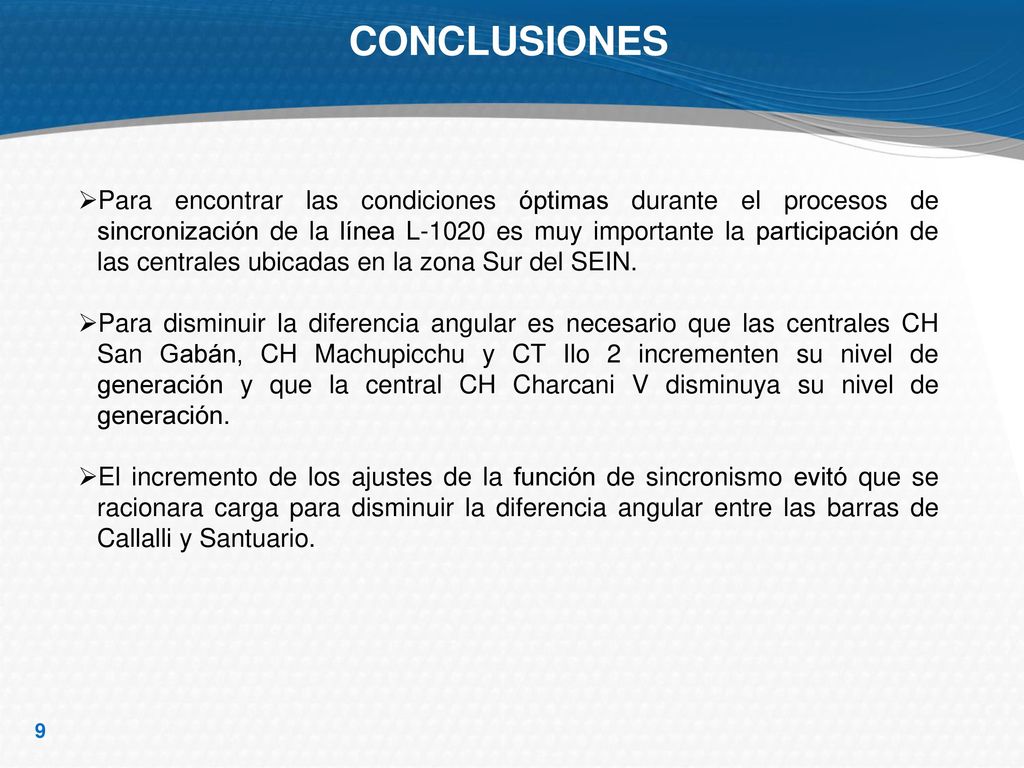

9 CONCLUSIONES Para encontrar las condiciones óptimas durante el procesos de sincronización de la línea L-1020 es muy importante la participación de las centrales ubicadas en la zona Sur del SEIN. Para disminuir la diferencia angular es necesario que las centrales CH San Gabán, CH Machupicchu y CT Ilo 2 incrementen su nivel de generación y que la central CH Charcani V disminuya su nivel de generación. El incremento de los ajustes de la función de sincronismo evitó que se racionara carga para disminuir la diferencia angular entre las barras de Callalli y Santuario.
