CONSTRUCCIÓN DE FIGURAS Autor: Juan Carlos Martín San José

Presentación del tema: "CONSTRUCCIÓN DE FIGURAS Autor: Juan Carlos Martín San José"— Transcripción de la presentación:

1 CONSTRUCCIÓN DE FIGURAS Autor: Juan Carlos Martín San José
Departamento de Tecnología IES Iturralde

2 Tenemos que centrar la figura en el espacio del que disponemos.
Espacio de dibujo 16 cm 18 cm IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

3 18 cm Las dimensiones máximas de la figura son 120 x 80 mm, esto es 12 x 8 cm. 16 cm 8 cm x 12 cm x Cálculo sencillo: X + 12 cm + X = 18 cm 2X = 6 cm X = 3 cm IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

4 18 cm Y 16 cm 8 cm 12 cm Y Cálculo: Y + 8 cm + Y = 16 cm 2Y= 8 cm
X = 3 cm Y= 4 cm IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

5 Hacemos otro trazado a 4 cm en la vertical
Hacemos una pequeña marca a 3cm en la horizontal. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

6 Lo hacemos de “una tacada”, sin levantar las reglas.
Con la escuadra y el cartabón trazamos paralela y perpendicular, por las marcas. Lo hacemos de “una tacada”, sin levantar las reglas. Los trazados los hacemos muy finos, que casi no se vean. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

7 Desplazamos hasta encontrar la marca y trazamos.
Sin mover el cartabón, giramos la escuadra 90 grados en sentidos agujas del reloj. Desplazamos hasta encontrar la marca y trazamos. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

8 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

9 Medimos 12 cm en la horizontal y 8 en la vertical, haciendo unos pequeños trazos.
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

10 Con la escuadra y el cartabón trazamos paralela y perpendicular
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

11 Con la escuadra y el cartabón trazamos paralela y perpendicular
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

12 Con la escuadra y el cartabón trazamos paralela y perpendicular
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

13 Llevamos las medidas sobre las líneas.
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

14 Llevamos las medidas sobre las líneas.
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

15 Trazamos paralelas y perpendiculares por las marcas.
Lo hacemos de una sola vez, con la escuadra y el cartabón. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

16 Trazamos paralelas y perpendiculares por las marcas.
Lo hacemos de una sola vez, con la escuadra y el cartabón. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

17 Trazamos paralelas y perpendiculares por las marcas.
Giramos la escuadra 90º Lo hacemos de una sola vez, con la escuadra y el cartabón. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

18 Trazamos paralelas y perpendiculares por las marcas.
Giramos la escuadra 90º Lo hacemos de una sola vez, con la escuadra y el cartabón. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

19 Trazamos paralelas y perpendiculares por las marcas.
Giramos la escuadra 90º Lo hacemos de una sola vez, con la escuadra y el cartabón. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

20 Repasamos las líneas de contorno con 0,8.
IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

21 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

22 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

23 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

24 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

25 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

26 Con escuadra y acotación.
Trazamos la acotación. Con escuadra y acotación. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

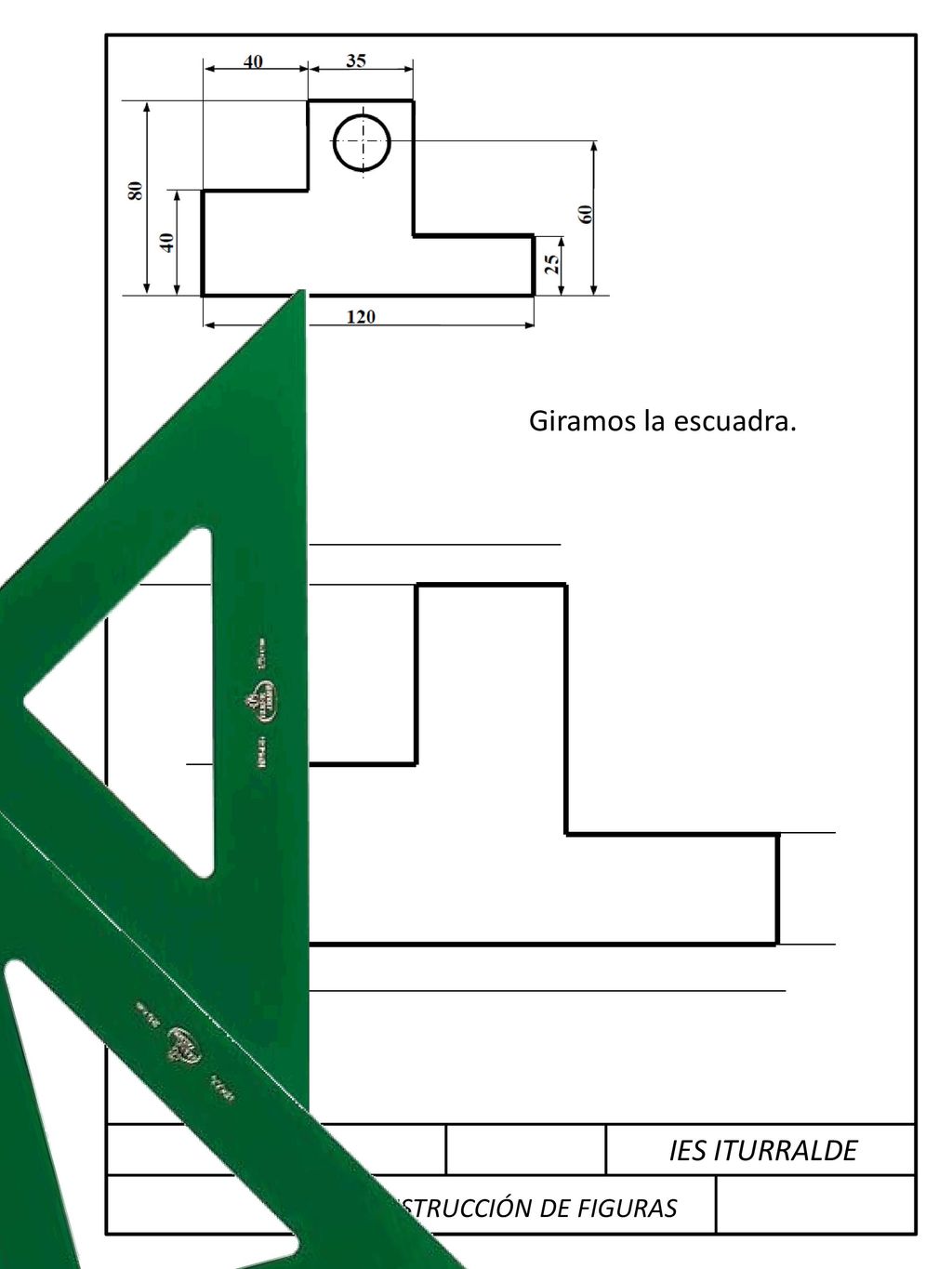

27 Giramos la escuadra. IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

28 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

29 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

30 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

31 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

32 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

33 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS

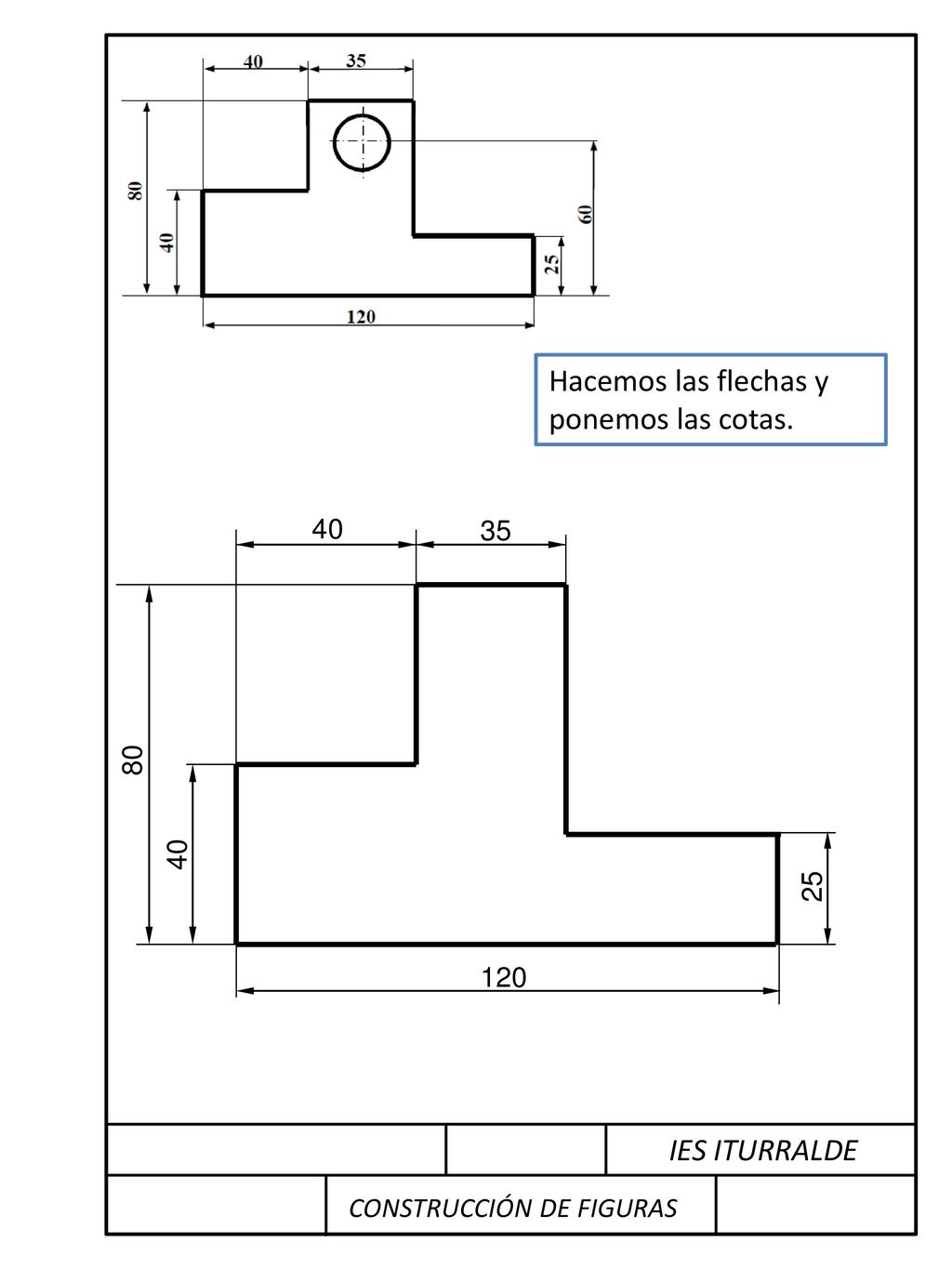

34 Hacemos las flechas y ponemos las cotas.
40 35 80 40 25 120 IES ITURRALDE CONSTRUCCIÓN DE FIGURAS
