1 conociendo la longitud

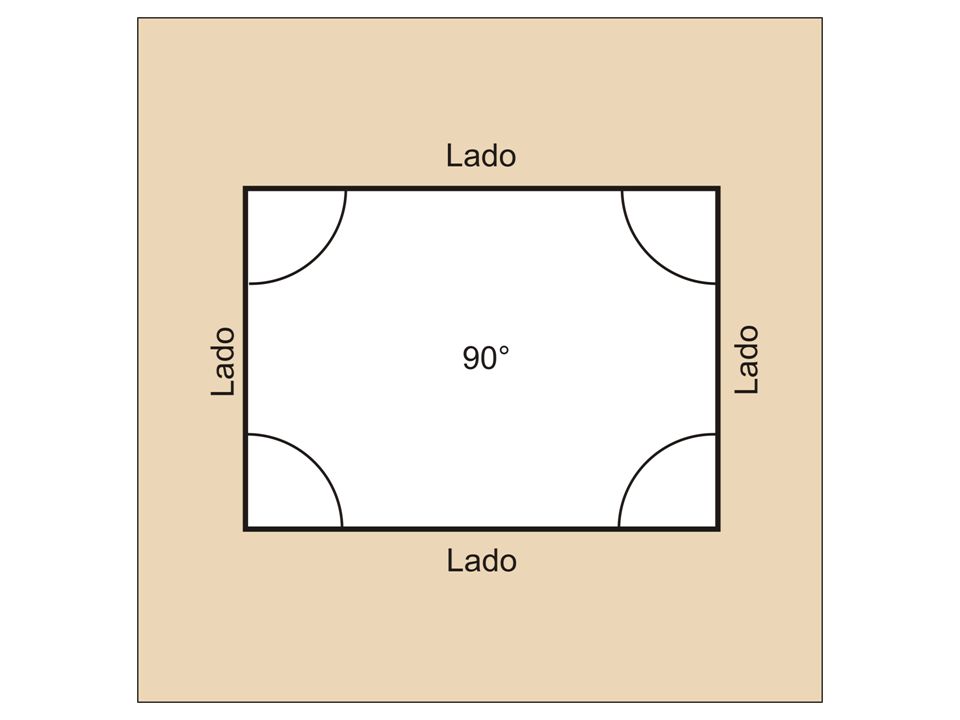

2 Rectángulo conociendo la longitud de sus lados

2

3 Construcción de un rectángulo, conociendo la longitud de sus lados:
Datos:

4 Construcción de un rectángulo, conociendo la longitud de sus lados:

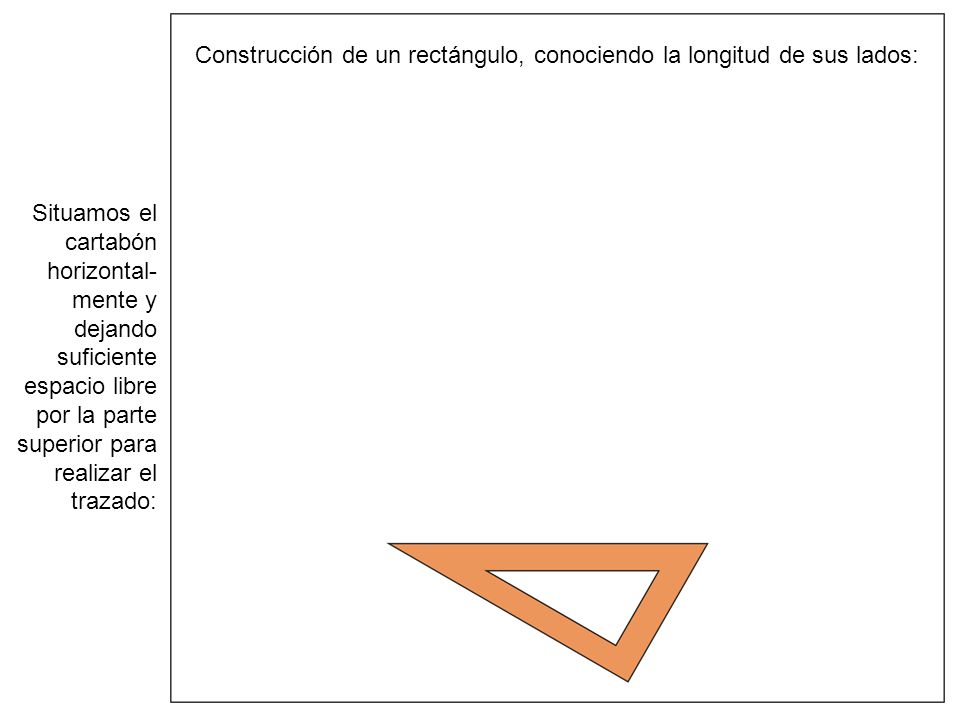

Situamos el cartabón horizontal-mente y dejando suficiente espacio libre por la parte superior para realizar el trazado:

5 Construcción de un rectángulo, conociendo la longitud de sus lados:
Es muy importante que no se mueva el cartabón una vez que ha sido bien colocado. Con cuidado dibujamos la línea base del ejercicio:

6 Construcción de un rectángulo, conociendo la longitud de sus lados:
El lado mayor nos servirá para la base del rectángulo. Lo centramos sobre la línea base:

7 Construcción de un rectángulo, conociendo la longitud de sus lados:

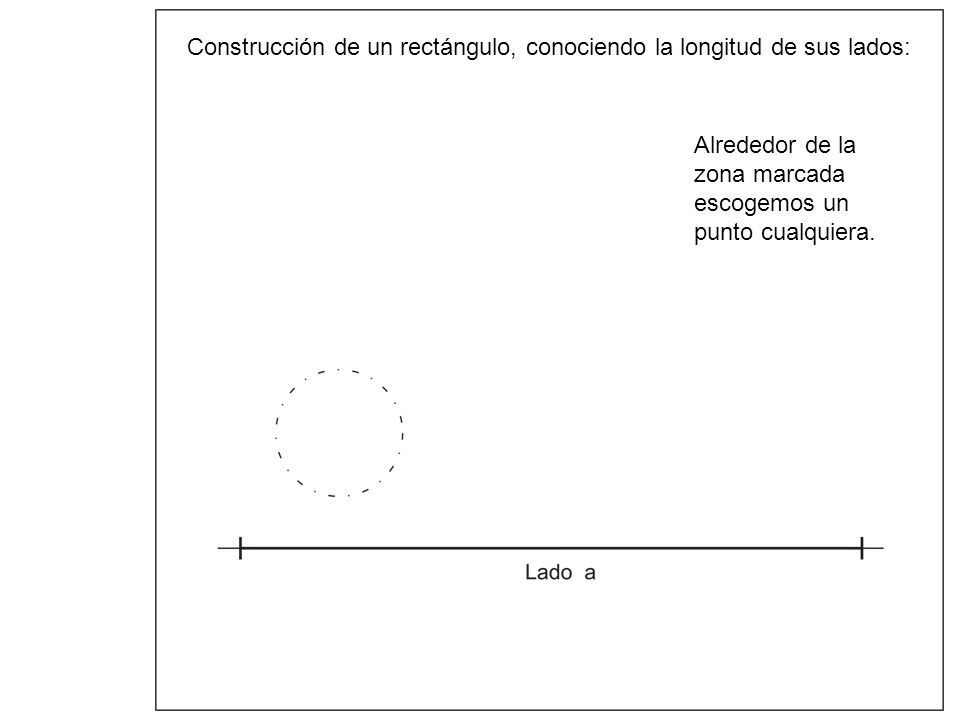

Alrededor de la zona marcada escogemos un punto cualquiera.

8 Construcción de un rectángulo, conociendo la longitud de sus lados:

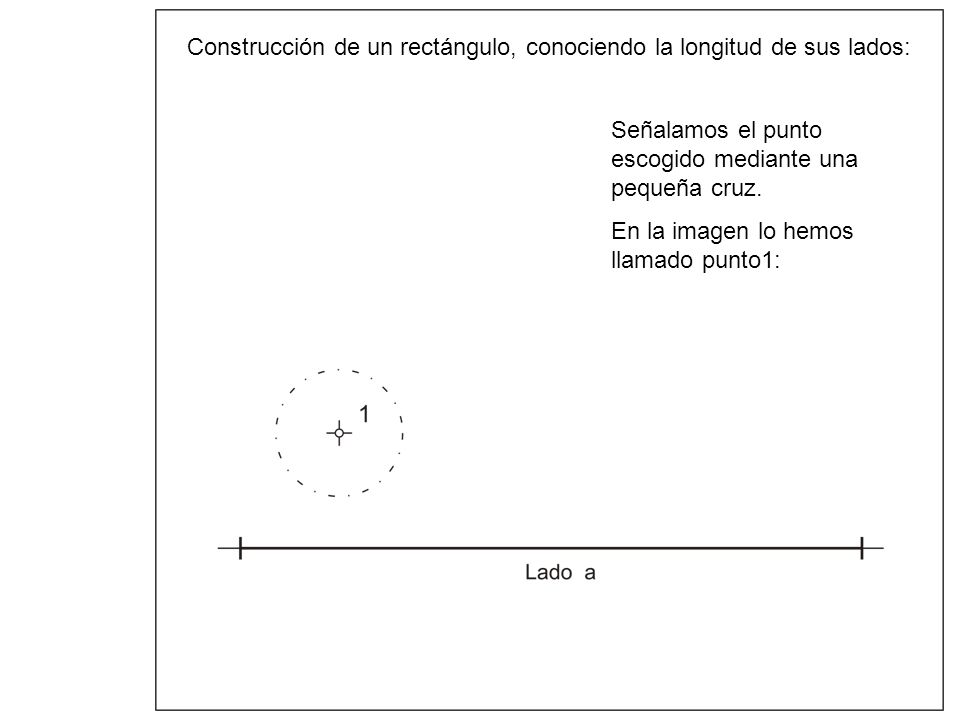

Señalamos el punto escogido mediante una pequeña cruz. En la imagen lo hemos llamado punto1:

9 Construcción de un rectángulo, conociendo la longitud de sus lados:

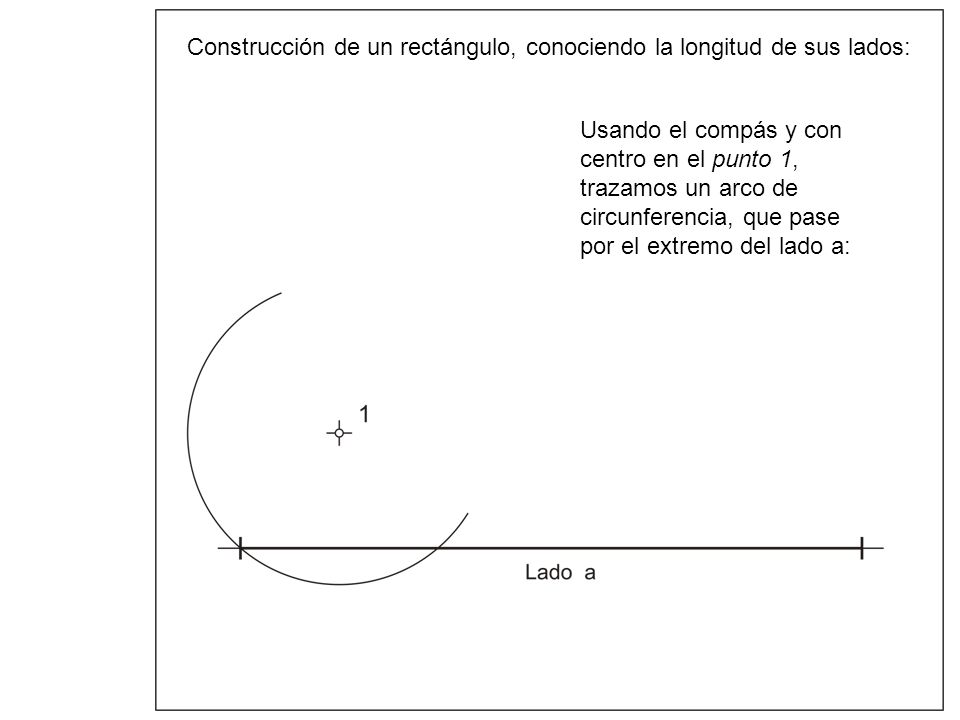

Usando el compás y con centro en el punto 1, trazamos un arco de circunferencia, que pase por el extremo del lado a:

10 Construcción de un rectángulo, conociendo la longitud de sus lados:

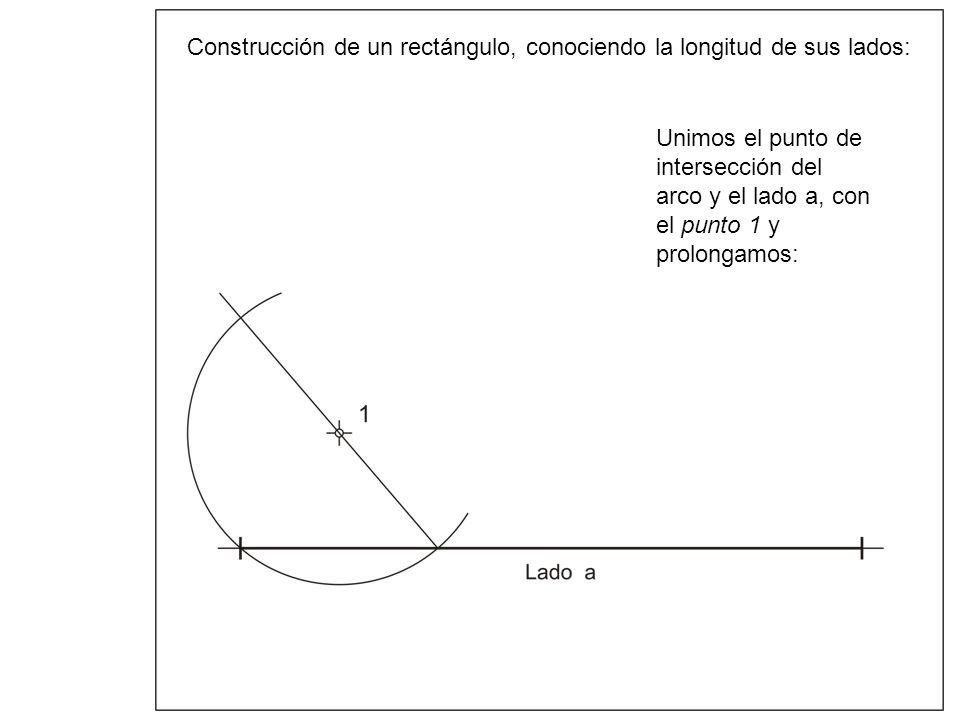

Unimos el punto de intersección del arco y el lado a, con el punto 1 y prolongamos:

11 Construcción de un rectángulo, conociendo la longitud de sus lados:

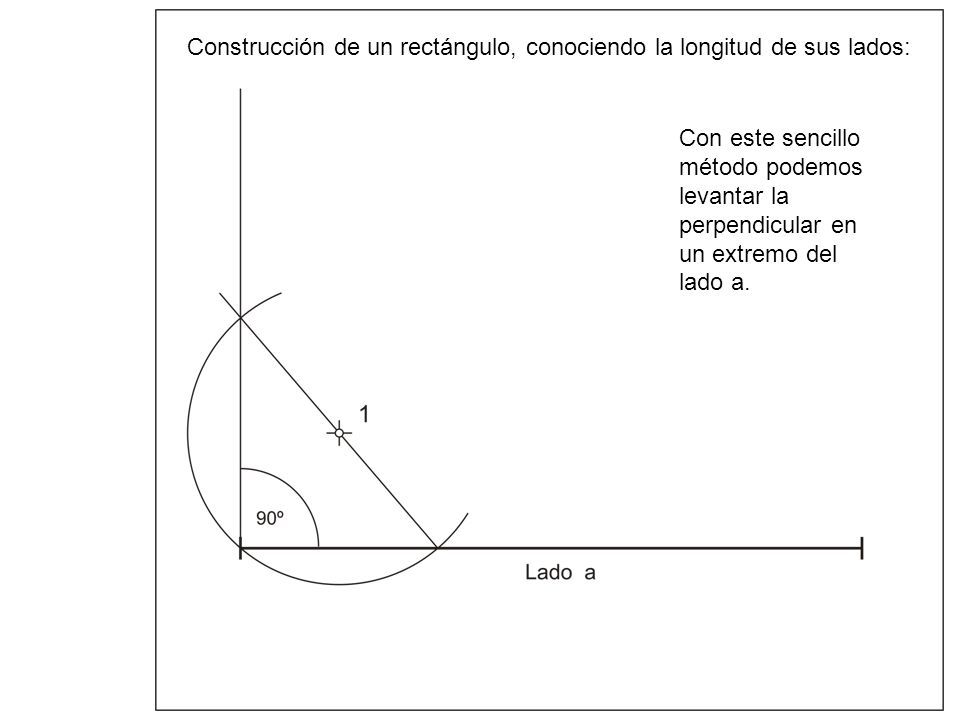

Con este sencillo método podemos levantar la perpendicular en un extremo del lado a.

12 Construcción de un rectángulo, conociendo la longitud de sus lados:

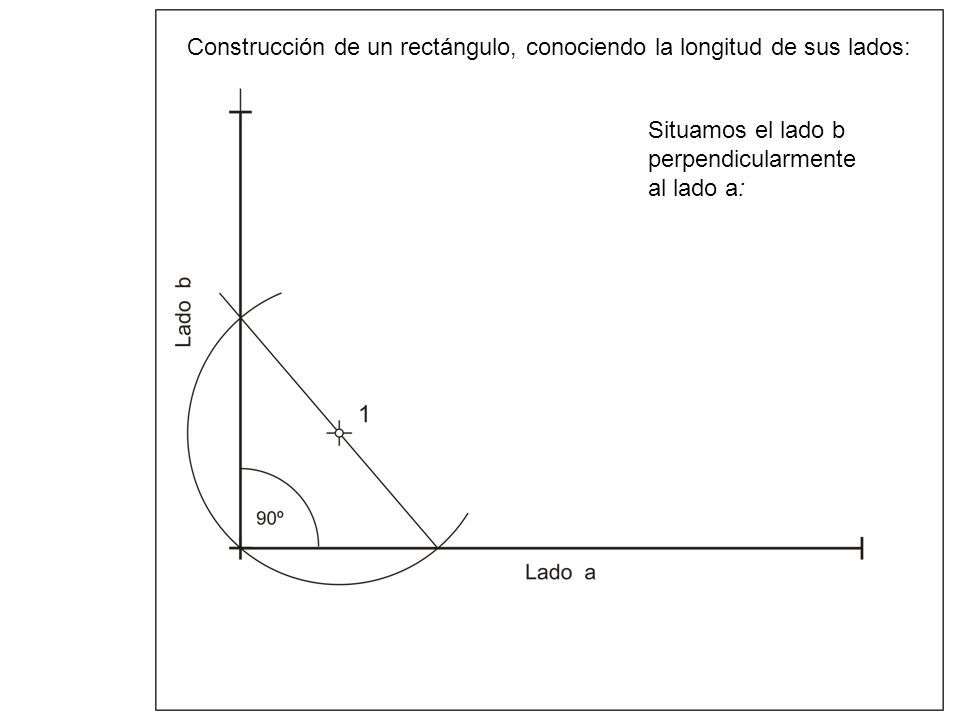

Situamos el lado b perpendicularmente al lado a:

13 Construcción de un rectángulo, conociendo la longitud de sus lados:

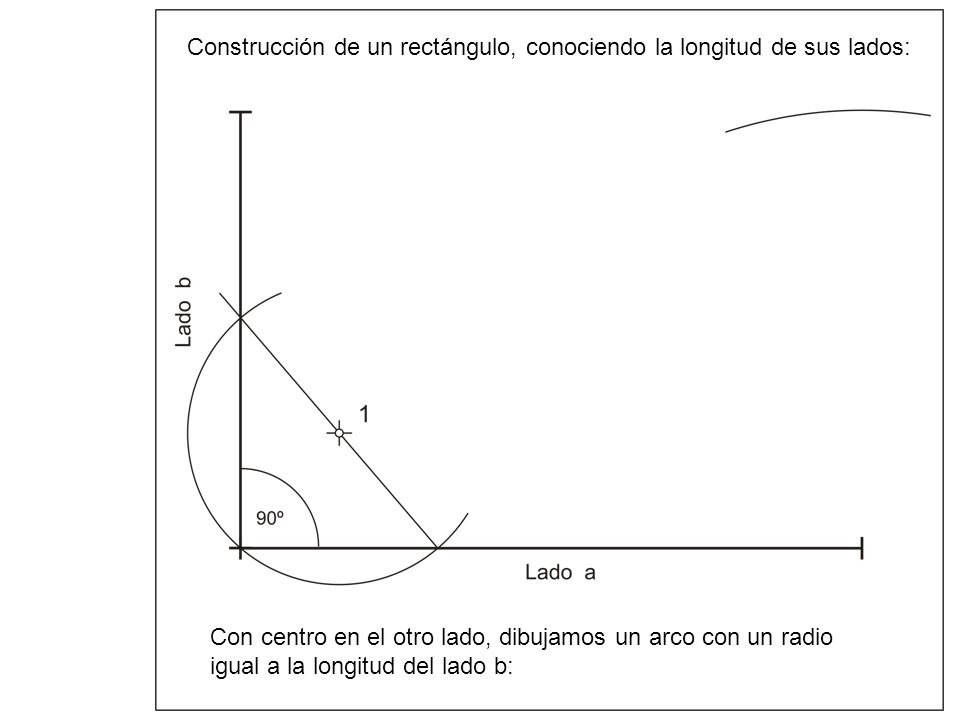

Con centro en el otro lado, dibujamos un arco con un radio igual a la longitud del lado b:

14 Construcción de un rectángulo, conociendo la longitud de sus lados:

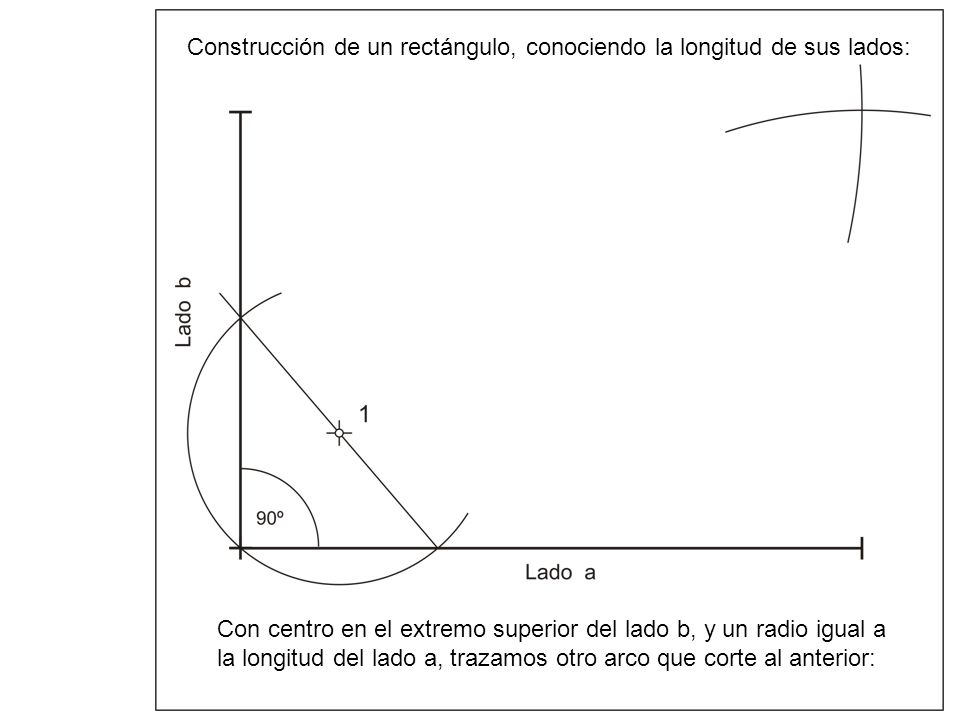

Con centro en el extremo superior del lado b, y un radio igual a la longitud del lado a, trazamos otro arco que corte al anterior:

15 Construcción de un rectángulo, conociendo la longitud de sus lados:

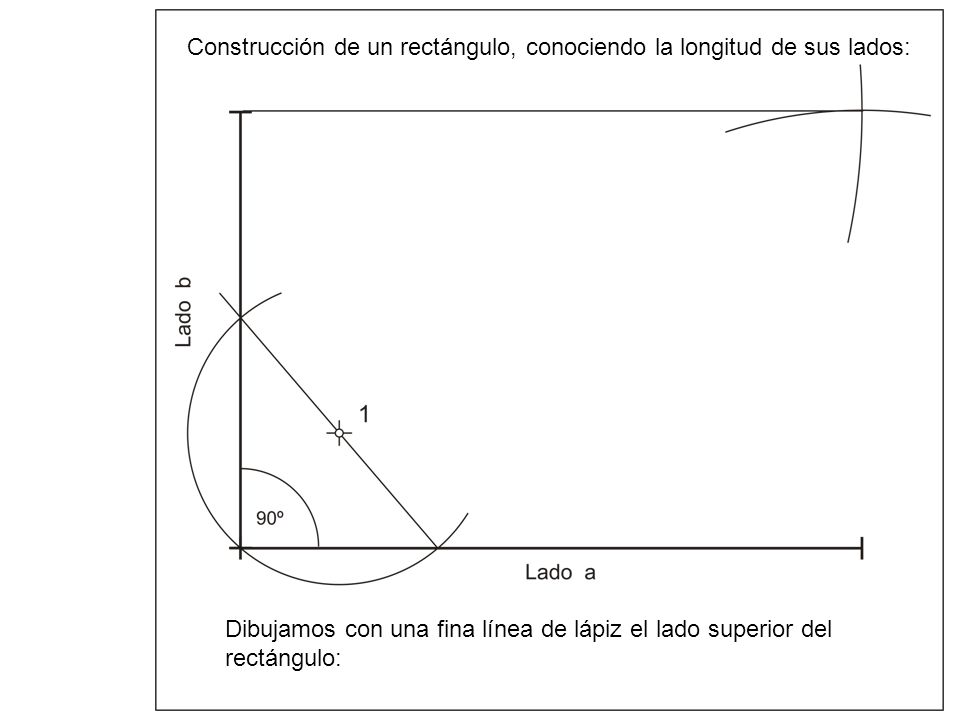

Dibujamos con una fina línea de lápiz el lado superior del rectángulo:

16 Construcción de un rectángulo, conociendo la longitud de sus lados:

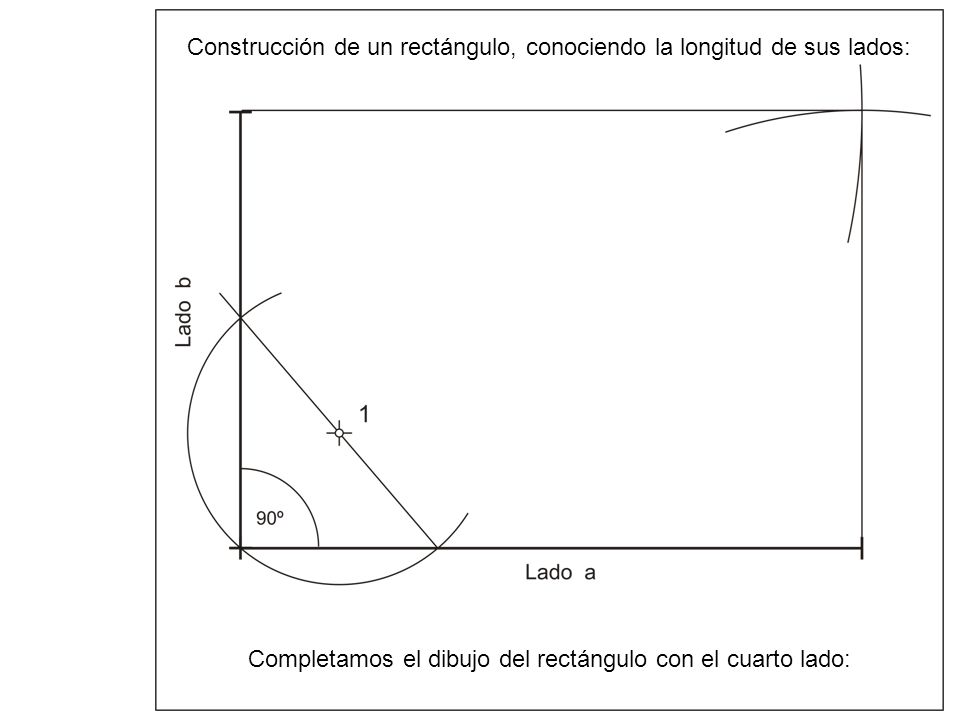

Completamos el dibujo del rectángulo con el cuarto lado:

17 Construcción de un rectángulo, conociendo la longitud de sus lados:

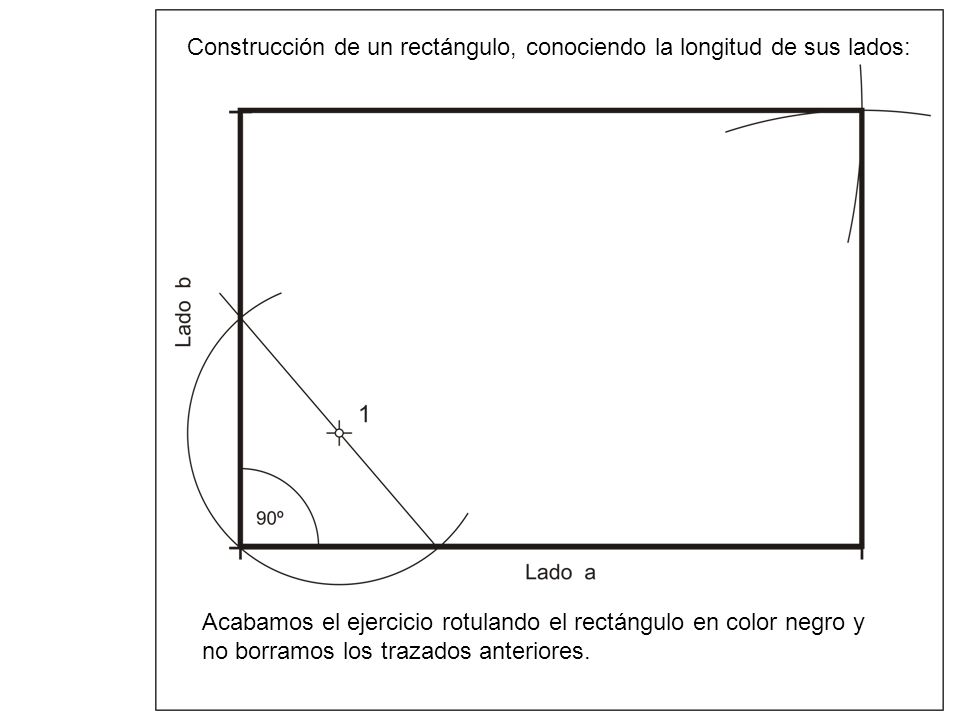

Acabamos el ejercicio rotulando el rectángulo en color negro y no borramos los trazados anteriores.

18 Fin
